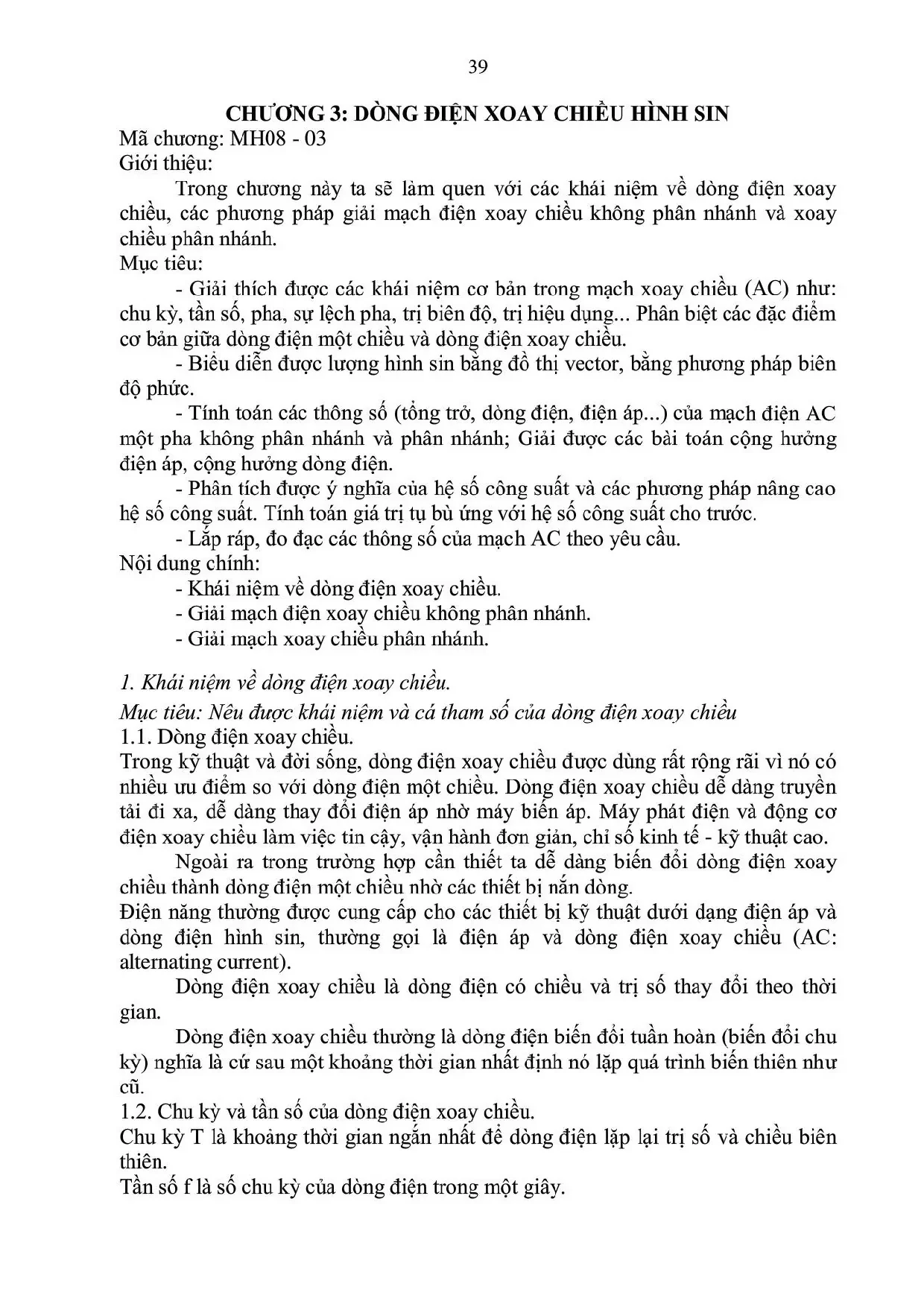

39 CHƯƠNG 3: DÒNG ĐIỆN XOAY CHIEU HINH SIN Mã chương: MH08 - 03 Giới thiệu: Trong chương này ta sẽ làm quen với các khái niệm về dòng điện xoay chiều, các phương pháp giải mạch điện xoay chiều không phân nhánh và xoay chiều phân nhánh. Mục tiêu: - Giải thích được các khái niệm cơ bản trong mạch xoay chiều (AC) như: chu kỳ, tần số, pha, sự lệch pha, trị biên độ, trị hiệu dụng. Phân biệt các đặc điểm cơ bản giữa dòng điện một chiều và dong điện xoay chiều. - Biểu diễn được lượng hình sin bằng đồ thị vector, bằng phương pháp biên độ phức.

- Tinh toán các thông số (tổng trở, dòng điện, điện áp.) của mạch điện AC một pha không phân nhánh và phân nhánh; Giải được các bài toán cộng hưởng điện áp, cộng hưởng dòng điện. - Phân tích đượcý nghĩa của hệ số công suất. và các phương pháp nâng cao hệ số công suất. Tính toán giá trị tụ bù ứng với hệ số công suất cho trước.

- Lắp ráp, đo đạc các thông số của mạch AC theo yêu cầu. Nội dung chính: - Khái niệm về dòng điện xoay chiều. - Giải mạch điện xoay chiều không phân nhánh. - Giải mạch xoay chiều phân nhánh.

Khái niệm về dòng điện xoay chiêu. Mục tiêu: Nêu được khái niệm và cá tham số của dòng điện xoay chiêu 1. Dòng điện xoay chiều. Trong kỹ thuật và đời sống, dong điện xoay chiều được dùng rất rộng rãi vì nó có nhiều ưu điểm so với dòng điện một chiều.

Dòng điện xoay chiều đễ đàng truyền tải đi xa, dễ dàng thay đổi điện áp nhờ máy biến áp. Máy phát điện và động cơ điện xoay chiều làm việc tin cậy, vận hành đơn giản, chỉ sô kinh tế- kỹ thuật cao. Ngoài ra trong trường hợp cần thiết ta đễ đàng biến đổi dòng điện xoay chiều thành đòng điện một chiều nhờ các thiết bị nắn dòng. Điện năng thường được cung cấp cho các thiết bị kỹ thuật dưới dạng điện áp và dòng điện hình sin, thường gọi là điện áp và dòng điện xoay chiều (AC: alternating current).

Dòng điện xoay chiều là dòng điện có chiều và trị số thay đổi theo thời gian. Dòng điện xoay chiều thường là dòng điện biến đổi tuần hoàn (biến đổi chu kỳ) nghĩa là cứ sau một khoảng thời gian nhất định nó lặp quá trình biến thiên như cũ. Chu kỳ và tần số của dòng điện xoay chiều. Chu kỳ T là khoảng thời gian ngắn nhất để dòng điện lặp lại trị số và chiều biên thiên.

Tần số f là số chu kỳ của dòng điện trong một giây. 40 f= 7 Đơn vị của tần số là héc, ký hiệu là Hz. Nước ta và phần lớn các nước trên thế giới đều sản xuất dòng điện công nghiệp có tần số danh định là 50Hz. Mỹ, Nhật và một số nước Tây Âu sử dụng dòng điện công nghiệp có tần số 60 Hz.

Tần số góc œ là tốc độ biên thiên của dòng điện hình sin, don vi la rad/s. Quan hệ giữa tần số góc œ và tần số f là: (@ = 2nf 1. Dong dién xoay chiéu hinh sin. Dòng điện xoay chiều hình sin là dòng điện xoay chiều biến thiên theo quy luật của ham s6 sin.

Dòng điện xoay chiéu hinh sin là dòng điện xoay chiều đơn giản nhất nên được sử dụng rộng rãi. Từ đây nếu không có ghi chú gì đặc thì khi nói dòng điện xoay chiều là chỉ đòng diện xoay chiều hình sin. - Dòng điện xoay chiều hình sin là dòng điện xoay chiều biến thiên theo quy luật của hàm số sin. Dòng điện xoay chiều hình sin là dòng điện xoay chiều đơn giản nhất nên được sử dụng rộng rãi.

Từ đây nếu không có ghi chủ gì đặc thì khi nói dòng điện xoay chiêu là chỉ dòng diện xoay chiều hình sin. Cách tạo ra dòng điện xoay chiều hình sin. Ứng dụng hiện tượng cảm ứng điện từ. Dòng điện xoay chiều hình sin được tạo ra trong máy phát điện xoay chiều một pha và ba pha.

Và nguyên tắc, máy phát điện xoay chiều một pha gồm có một hệ thống cực từ (phần cảm) đứng yên gọi là phần tĩnh hay stato và một bộ dây (phần ứng) đặt trên lõi thép chuyển động quay cắt từ trường của các cực từ được gọi là phần quay hay roto. Ta xét một máy phát điện xoay chiều một pha đơn gián nhất có : - Phần cảm (sinh ra từ trường) là cực từ N - S. - Phần ứng là một khung dây. Nguyên tắc cấu tạo máy phát điện nhột ph b) Nguyên lý làm việc.

- Hệ thống cực từ được chế tạo sao cho trị số từ cảm B phân bố theo quy luật hình sin trên mặt cực giữa khe hở roto và stato (gọi là khe hở không khí), nghĩa là khi khung dây 6 vi tri bat ki trong khe hở, từ cảm ở vị trí đó có giá trị: 41 B = Bnax-Sin O. Trong d6: Mmax: 1a tri số cực đại của từ cảm. œ: là góc giữa mặt phẳng trung tính oo' và mặt phẳng khung dây. - Khi máy phát điện làm việc, roto mang khung dây quay, với vận tốc ĐÓC @ (rad/s), mỗi cạnh khung dây nằm trên mặt roto sẽ quay với tốc độ v, theo phương vuông góc với đường sức từ và cảm ứng ra một sức điện động: eạ = B.] Giả sử tại thời điểm ban đầu (t = 0) khung dây nằm trên mặt phẳng trung tính, thì tại thời điểm t khung dây ở vị trí œ=@t — đo đó: B = B„ay.

sino@ft Thay vào biểu thức sức điện dong eg: eq = B.L-sinot Vi khung đây có hai cạnh nam trên mặt phẳng roto cé hai sdd cảm ứng cùng chiều trong mạch vòng (xác định chiều sđđ cảm ứng theo quy tắc bàn tay phải đối với khung dây) nên mỗi vòng của khung dây có sđđ: ey = 2.sinet = Emax-sin@t 6 day, Emax = 2.1 là biên độ của sđđ Như vậy ở hai đầu khung dây ta lấy ra được một sđđ biến thiên theo quy luật hình sin đối với thời gian. Tốc độ roto thường được biểu thị bằng n (vòng/phút). Ở những máy điện có hai cực N -Š (tức là có 1 đôi cực), khi rofo quay hết một vòng sđẩ thực hiện được một chu kp. ở máy có 2p cực tức là máy có p đôi cực (p gọi là số đôi cực), do đó sẽ thực hiện đượcp chu kì.

Trong một phút (hay 60 giây) roto quay được n vòng sda sẽ thực hiện được p. Như vậy tan số của sda la: f = p. Các đại lượng đặc trưng. Trị số tức thời (ki hiéu: i, u, e.) Trị số tức thời là trị số ứng với mỗi thời điểm t.

Trong biểu thức 1=lax. Trị số biên độ (kí hiệu I„uy ma, Emax) Trị số biên độ là trị số lớn nhất mà lượng hình sin đạt được trong quá trình biến thiên. Biên độ I„a là trị số cực đại, nói lên dòng điện lớn hay nhỏ. Trị số hiệu dụng của dòng điện hình sin.

Trị số tức thời chỉ đặc trưng cho tác dụng của lượng hình sin ở từng thời điểm. Để đặc trưng cho tác dung trung bình của lượng hinh sin trong cả chu kì về mặt năng lượng, người ta đưa vào khái niệm về trị số hiệu dụng của lượng xoay chiêu. Định nghĩa: "Trị số hiệu dụng của dòng điện xoay chiều là giá trị tương đương với dòng điện một chiều khi chúng đi qua cùng một điện trở trong thời gian một chu ki thi tod ra cùng một năng lượng (dưới đạng nhiệt) như nhau. Trị số lệu dụng kí hiệu bằng chữ cái in hoa: I, U, E.

Ta biết rằng trong khoảng thời gian ngắn dt, dong dién i di qua điện trở R toả ra một năng lượng là: dW =i’.dt Trong một chu kì, dòng điện ¡ toả ra một nhiệt lượng là: 42 T T W = faw=fi? Rat 0 0 Năng lượng này bằng năng lượng do dòng điện một chiều toả ra trên điện T trở R trong một chu kì: W = jaw =1?.RT 0 Suy ra: I= ple thay biêu thức 1 = Ï mạx.dt T Tinh tich phan: [am ot.dt = ee SOO t= 5 sa ". 0 0 0 Tne T _ I, Vay: ay 1=. >ex—=—> T * 2 V2 Tương tự ta có trị số hiệu dụng của `" áp và của sức điện động là: Ũ Us = £0.E„„ 2 2 Nhận xét: Trị số hiệu dụng của lượng hình sin bằng trị số cực đại chia cho V2. Pha và sự lệch pha.

Góc pha (@t + w¡) nói lên trạng thái của dòng điện ở thời điểm t, ở thời điểm t=0 góc pha của dòng điện là w;, ự; được gọi là góc pha ban đầu (hoặc gọi ngắn gọn là pha đầu) của dòng điện. Góc pha dau y phụ thuộc vào thời điểm chọn làm gốc thời gian (thời điểm t=0). Ở trên đã xét biểu thức trị số tức thời của dòng điện 1= ImaxSin(@t + Wi) Một cách tương tự, ta có biểu thức trị số tức thời của điện áp u= Umaxsin((@t + Wu) Trong đó Unaxs Wu - biên độ, pha đầu của điện áp. Điện áp và dòng điện biến thiên cùng tần số, song phụ thuộc vào tính chất mạch điện, góc pha của chúng có thể không trùng nhau, người ta gọi giữa chúng có sự lệch pha.

Góc @ thường được dùng để ký hiệu góc lệch pha giữa điện áp và dòng điện. @=Wu- V¡ Khi ọ >0 : điện áp vượt trước dòng điện (hoặc dòng điện chậm sau điện áp). @ <0: điện áp chậm sau dòng điện (hoặc dòng điện vượt trước điện áp). @=0: điệnáp trùng pha với dòng điện.

Biểu diễn lượng hình sin bằng đồ thị véc-tơ. 4) Nguyên tắc biểu diễn lượng hình sin dưới dang vecto. Ta biết ham sé sin chính là tung độ điểm cuối bán kính vectơ trên đường tròn lượng giác khi cho bán kính này quay quanh gốc toạ độ với một tốc độ góc không đối. 43 Giả sử trên đường tròn lượng giác ta lấy một bán kính vectơ OM, có độ dài bằng biên độ của lượng hình sin theo tỉ lệ xích đã chọn (ví dụ: OM = Emax).

Bán kính vectơ này làm với trục hoành một góc bằng góc pha đầu (ví dụ: y,). Cho bán kính vectơ OM quay quanh gốc với vận tốc góc của lượng hình sin œ. Tại thời điểm t bất kì, vectơ OM làm với trục hoành một ĐÓC: Œ = @f + We Tung độ điểm cuối bán kính vectơ là: y = OM. sina = Emax-Sin(@t + We ) =e.

Đó chính là trị số tức thời của lượng hình sin. Đồ thị tương ứng của lượng hình sin này: Hình 3. Biểu diễn lượng hình sin dưới dạng đô thị Như vậy một lượng hình sin : a = Amax. sin (@t) duge biểu diễn dưới dang một vectơ quay như sau: Bước I1: Chọn tỉ lệ xích thích hợp.
