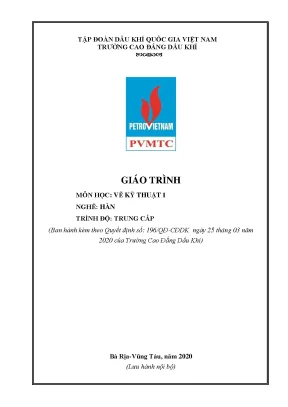

GIÁO TRÌNH VẼ KỸ THUẬT 1 (MÃ MÔN HỌC: CK19MH01) – TRƯỜNG CAO ĐẲNG DẦU KHÍ

Tổng quan về giáo trình (250-300 từ)

Giáo trình Vẽ kỹ thuật 1 (Mã môn học: CK19MH01) được biên soạn bởi tập thể tác giả gồm Võ Tấn Hoà (Chủ biên), Lê Anh Dũng và Trần Thanh Ngọc, ban hành theo Quyết định số 196/QĐ-CĐDK ngày 25 tháng 03 năm 2020 của Hiệu trưởng Trường Cao đẳng Dầu khí (Tập đoàn Dầu khí Quốc gia Việt Nam). Đây là môn học kỹ thuật cơ sở bắt buộc thuộc khối kiến thức cơ sở ngành trong chương trình đào tạo trình độ Trung cấp và Cao đẳng cho các nhóm nghề kỹ thuật: Sửa chữa thiết bị chế biến dầu khí, Hàn, Gia công cắt gọt và Vận hành thiết bị chế biến dầu khí.

Môn học có thời lượng 2 tín chỉ, tương đương 45 giờ đào tạo (bao gồm 14 giờ lý thuyết, 29 giờ thực hành, thảo luận, bài tập và 2 giờ kiểm tra). Mục tiêu học tập của giáo trình được xác định cụ thể theo các nhóm chuẩn đầu ra:

  • Về kiến thức (A1, A2): Trình bày đúng các quy định tiêu chuẩn về khổ giấy, khung bản vẽ, khung tên, tỷ lệ, kiểu chữ viết, nét vẽ; giải thích phương pháp vẽ hình học, hình chiếu vuông góc; diễn giải quy ước biểu diễn các mối ghép, các chi tiết cơ khí thông dụng, bản vẽ lắp, bản vẽ kết cấu, bản vẽ sơ đồ và bản vẽ công nghệ đường ống P&ID.
  • Về kỹ năng (B1): Dựng được các bản vẽ hình học, biểu diễn chính xác ba hình chiếu vuông góc của vật thể, vẽ đúng quy ước các mối liên kết và chi tiết máy; đọc và phân tích được bản vẽ chi tiết, bản vẽ kết cấu hàn, bản vẽ lắp và sơ đồ truyền động cơ khí.
  • Về năng lực tự chủ và trách nhiệm (C1, C2): Hình thành tác phong làm việc khoa học, tính cẩn thận, tỉ mỉ và tuân thủ các quy chuẩn kỹ thuật.

Cấu trúc giáo trình được phân bổ thành 6 chương logic, chuyển tiếp từ lý thuyết tiêu chuẩn cơ sở đến kỹ thuật dựng hình, biểu diễn vật thể trong không gian và đọc hiểu các bản vẽ cơ khí chuyên ngành ứng dụng trong lĩnh vực cơ khí dầu khí.

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương và chủ đề chính

Giáo trình phân chia nội dung giảng dạy qua 6 chương chuyên đề:

  • Chương 1: Những tiêu chuẩn về cách trình bày bản vẽ (3 giờ lý thuyết): Giới thiệu hệ thống tiêu chuẩn kỹ thuật quốc gia (TCVN) và quốc tế (ISO). Nội dung bao gồm quy cách khổ giấy từ A0 đến A4 theo TCVN 2-74; cấu trúc và vị trí khung bản vẽ, khung tên theo TCVN 3821-83; các dãy tỷ lệ thu nhỏ, nguyên hình (1:1) và phóng to; phân loại các loại đường nét (nét liền đậm, nét liền mảnh, nét đứt, nét chấm gạch, nét lượn sóng) theo TCVN 8-85; quy định khổ chữ $h$ (1,8 đến 10 mm) dạng đứng hoặc nghiêng $75^\circ$; nguyên tắc bố trí đường gióng, đường kích thước và con số kích thước độ dài, góc, cung, hình cầu, hình vuông và các phần tử lặp lại.
  • Chương 2: Vẽ hình học (6 giờ: 2 lý thuyết, 4 thực hành): Hướng dẫn phương pháp dựng đường thẳng song song, vuông góc, chia đều đoạn thẳng; dựng góc phân giác và vẽ các góc đặc biệt ($15^\circ, 75^\circ, 105^\circ, 165^\circ$) bằng phối hợp êke; xác định độ dốc ($i = \tan\alpha$) và độ côn ($k = 2\tan\alpha$); kỹ thuật chia đều đường tròn thành 3, 5, 6, 7 phần bằng nhau; dựng cung tròn nối tiếp tiếp xúc trong/ngoài; vẽ các đường cong kỹ thuật: đường elip theo hai trục vuông góc, đường xoắn ốc Archimedes, đường thân khai của đường tròn và đường sin ($y = \sin x$).
  • Chương 3: Hình chiếu vuông góc (8 giờ: 2 lý thuyết, 5 thực hành, 1 kiểm tra): Khái niệm phép chiếu xuyên tâm, phép chiếu song song (chiếu xiên, chiếu vuông góc); phương pháp ba mặt phẳng hình chiếu ($P_1$ - đứng, $P_2$ - bằng, $P_3$ - cạnh); đồ thức của điểm, đoạn thẳng ở vị trí đặc biệt (đường mặt, đường bằng, đường cạnh, đường tia chiếu); đồ thức của mặt phẳng (mặt phẳng chiếu đứng, chiếu bằng, chiếu cạnh và các mặt phẳng song song); quy tắc dựng hình chiếu vuông góc các khối đa diện (khối lăng trụ đáy lục giác, khối tháp) và khối tròn xoay (hình trụ, hình nón, hình cầu, hình xuyến).
  • Chương 4: Quy ước vẽ các mối ghép (6 giờ: 2 lý thuyết, 4 thực hành): Trình bày quy ước biểu diễn mối ghép ren, thông số hình học và quy tắc vẽ bulông theo TCVN 1892-76, đai ốc, vít cấy; quy ước biểu diễn mối ghép then, then hoa, mối ghép đinh tán và mối ghép hàn.
  • Chương 5: Quy ước vẽ một số chi tiết thông dụng (6 giờ: 2 lý thuyết, 4 thực hành): Hướng dẫn quy ước vẽ bánh răng trụ, bánh răng côn, quy ước vẽ khớp nối trục, lò xo, cụm trục và bánh răng ăn khớp.
  • Chương 6: Các loại bản vẽ cơ khí (16 giờ: 4 lý thuyết, 11 thực hành, 1 kiểm tra): Cung cấp kiến thức về bản vẽ chi tiết, bản vẽ lắp, bản vẽ kết cấu kim loại, bản vẽ sơ đồ truyền động (hộp giảm tốc), thiết bị chèn khít và bản vẽ công nghệ đường ống P&ID.

Kiến thức nền tảng được xây dựng

  • Lý thuyết hình học không gian và phép chiếu: Xây dựng trên cơ sở lý thuyết hình họa, biến đổi không gian 3 chiều sang biểu diễn 2 chiều phẳng thông qua các phép chiếu trực giao.
  • Nguyên lý tiêu chuẩn hóa kỹ thuật: Hệ thống hóa các quy định nghiêm ngặt của TCVN và ISO về ký hiệu, đường nét, quy ước kích thước và dung sai lắp ghép.
  • Quy tắc thể hiện kết cấu cơ khí: Thiết lập hệ thống quy ước thể hiện mối ghép tháo được (ren, then) và không tháo được (hàn, đinh tán), phương pháp biểu diễn chi tiết truyền động tiêu chuẩn.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Sử dụng thành thạo dụng cụ vẽ kỹ thuật (thước T, êke, compa, bút chì), thể hiện chính xác các đường nét, dựng hình học phẳng phức tạp (đường thân khai, elip) và triển khai bản vẽ ba hình chiếu đúng tỷ lệ.
  • Kỹ năng phân tích (Analytical skills): Đọc hiểu hình dạng vật thể từ các hình chiếu vuông góc, phân tích cấu tạo bộ phận máy, vị trí lắp ghép và nguyên lý hoạt động của cơ cấu trên bản vẽ lắp và sơ đồ hộp giảm tốc.
  • Năng lực thực hành chuyên môn (Practical competencies): Đọc và áp dụng trực tiếp các bản vẽ kết cấu hàn, bản vẽ đường ống và lưu đồ công nghệ P&ID vào môi trường sản xuất công nghiệp và chế biến dầu khí.

Phương pháp giảng dạy và học tập (300-350 từ)

Giáo trình định hướng phương pháp sư phạm kết hợp chặt chẽ giữa trang bị lý thuyết và rèn luyện kỹ năng thực hành:

Yếu tố thực hiện Quy định chi tiết trong giáo trình
Phương pháp giảng dạy Áp dụng phương pháp dạy học tích cực: thuyết trình ngắn, giảng dạy theo vấn đề, đặt câu hỏi gợi mở, phân tích bản vẽ mẫu thực tế, tổ chức thảo luận nhóm.
Phân bổ thời lượng Tổng số 45 giờ: 14 giờ lý thuyết (chiếm 31,1%), 29 giờ thực hành, bài tập và thảo luận (chiếm 64,4%), 2 giờ kiểm tra định kỳ và kết thúc.
Điều kiện và thiết bị Phòng học tiêu chuẩn, trang bị máy chiếu, bảng rộng có kẻ ô lưới; bàn vẽ chuyên dụng mặt phẳng rộng; bộ dụng cụ vẽ kỹ thuật (thước T, thước thẳng, bộ êke $30^\circ-60^\circ$ và $45^\circ$, bộ compa kỹ thuật, bút chì, giấy vẽ A4/A3).
Quy định đối với người học Phải nghiên cứu tài liệu trước khi lên lớp; tham dự tối thiểu 70% tổng thời lượng lý thuyết (vắng quá 30% phải học lại); hoàn thành đầy đủ bài tập cá nhân và báo cáo nhóm.
Hình thức tự học Tổ chức học nhóm từ 8-10 sinh viên; các thành viên phân công trách nhiệm chuẩn bị các chuyên đề thảo luận, thực hiện bài tập dựng hình và đọc bản vẽ cơ khí.

Quy trình kiểm tra và đánh giá kết quả học tập tuân thủ theo Thông tư số 09/2017/TT-BLĐTBXH của Bộ Lao động - Thương binh và Xã hội:

  • Điểm đánh giá quá trình (Trọng số 40%): Gồm điểm kiểm tra thường xuyên (hệ số 1, thực hiện vấn đáp hoặc thuyết trình sau 27 giờ giảng dạy, đánh giá chuẩn đầu ra A1, A2, B1, C1, C2) và điểm kiểm tra định kỳ (hệ số 2, bài viết tự luận sau 36 giờ học, đánh giá chuẩn A4, B2, C2).
  • Điểm thi kết thúc môn học (Trọng số 60%): Bài thi viết tự luận thực hiện sau 45 giờ đào tạo, đánh giá tổng hợp toàn diện các chuẩn đầu ra kiến thức, kỹ năng và mức độ tự chủ. Điểm tổng kết tính theo thang điểm 10 (làm tròn một chữ số thập phân) và quy đổi sang thang điểm chữ/thang điểm 4.

Điểm nổi bật và cập nhật (250-300 từ)

Giáo trình Vẽ kỹ thuật 1 của Trường Cao đẳng Dầu khí được tích hợp các nội dung chuyên ngành và chuẩn hóa kỹ thuật:

  • Chuẩn hóa hệ thống tiêu chuẩn kỹ thuật: Giáo trình cập nhật và tuân thủ các quy định hiện hành trong hệ thống tiêu chuẩn quốc gia và quốc tế, bao gồm: TCVN 2-74 (khổ giấy), TCVN 3821-83 (khung tên, khung bản vẽ), TCVN 8-85 (đường nét), TCVN 1892-76 (bu lông đai ốc) cùng hệ thống tài liệu ISO Standards Handbook 12: Technical Drawings.
  • Tích hợp bản vẽ chuyên ngành đặc thù: Khác với các tài liệu vẽ kỹ thuật đại cương thuần túy, chương trình dành 16 giờ tại Chương 6 để hướng dẫn các loại bản vẽ ứng dụng thực tế trong công nghiệp dầu khí và cơ khí:
    • Bản vẽ kết cấu kim loại và quy ước biểu diễn mối ghép hàn.
    • Bản vẽ thiết bị chèn khít cơ khí.
    • Sơ đồ truyền động động học hộp giảm tốc.
    • Bản vẽ lưu trình đường ống và thiết bị phụ trợ P&ID (Piping and Instrumentation Diagram).
  • Liên kết trực tiếp với các mô-đun chuyên môn: Nội dung môn học được thiết kế làm tiền đề kỹ thuật cho 10 mô-đun tay nghề chuyên sâu tiếp theo trong khung đào tạo, như: Chế tạo phôi hàn (HAN19MĐ01), Gá lắp kết cấu hàn (HAN19MĐ02), Hàn hồ quang tay cơ bản/nâng cao (HAN19MĐ03/04), Hàn MIG/MAG (HAN19MĐ05), Hàn FCAW (HAN19MĐ06), Hàn TIG (HAN19MĐ07), Hàn tự động dưới lớp thuốc (HAN19MĐ08) và Thực tập sản xuất (HAN19MĐ16).

Đối tượng sử dụng giáo trình (200-250 từ)

Giáo trình Vẽ kỹ thuật 1 được thiết kế cho các nhóm đối tượng cụ thể trong hệ thống giáo dục nghề nghiệp:

  • Sinh viên và học viên: Dành cho học sinh, sinh viên năm thứ nhất trình độ Trung cấp và Cao đẳng theo học các ngành/nghề:
    • Nghề Hàn.
    • Nghề Sửa chữa thiết bị chế biến Dầu khí.
    • Nghề Gia công cắt gọt kim loại (CGKL).
    • Nghề Vận hành thiết bị chế biến Dầu khí (VHTBCBDK).
  • Điều kiện tiên quyết (Prerequisites): Môn học được xếp tại học kỳ đầu của khóa đào tạo (nhóm môn học kỹ thuật cơ sở chung với 12 tín chỉ, 195 giờ), không đòi hỏi kiến thức chuyên ngành cơ khí trước đó, chỉ yêu cầu kiến thức toán học và hình học không gian cơ bản ở bậc trung học phổ thông hoặc tương đương.
  • Giảng viên và cán bộ đào tạo: Sử dụng làm giáo trình khung để lập đề cương chi tiết, giáo án lý thuyết, phiếu bài tập thực hành và đề thi đánh giá định kỳ theo quy chuẩn ban hành của nhà trường.
  • Cán bộ kỹ thuật và tự học: Dùng làm tài liệu tham khảo để tra cứu các quy chuẩn biểu diễn cơ khí, ký hiệu mối hàn, mối ghép ren và đọc các sơ đồ công nghệ lắp ráp tại các nhà máy, xí nghiệp cơ khí và lọc hóa dầu.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với đối tượng nào?

Tài liệu được biên soạn phục vụ học sinh, sinh viên trình độ Trung cấp và Cao đẳng các chuyên ngành kỹ thuật: Hàn, Sửa chữa thiết bị chế biến dầu khí, Gia công cắt gọt kim loại và Vận hành thiết bị chế biến dầu khí tại Trường Cao đẳng Dầu khí.

2. Cần chuẩn bị kiến thức nền tảng nào trước khi học môn này?

Học viên chỉ cần nắm vững kiến thức toán học và hình học không gian ở cấp học phổ thông. Môn học không yêu cầu học phần kỹ thuật chuyên ngành tiên quyết do được bố trí học ngay từ đầu khóa học.

3. Giáo trình có điểm gì khác biệt so với giáo trình vẽ kỹ thuật cơ bản thông thường?

Ngoài các kiến thức nền tảng về dựng hình và hình chiếu, giáo trình mở rộng các nội dung biểu diễn chuyên biệt cho ngành dầu khí và chế tạo kết cấu như: bản vẽ kết cấu kim loại, bản vẽ mối hàn, thiết bị chèn khít và bản vẽ sơ đồ hệ thống đường ống công nghệ P&ID.

4. Phương pháp tự học giáo trình như thế nào để đạt hiệu quả?

Người học cần thực hiện theo quy trình: đọc trước giáo trình và tài liệu tham khảo trước buổi học; tổ chức học nhóm từ 8-10 người để thảo luận chuyên đề; trang bị đầy đủ dụng cụ vẽ kỹ thuật (êke, compa, thước T) để hoàn thành các phiếu bài tập dựng hình và bài tập đọc bản vẽ chi tiết, bản vẽ lắp.

5. Những tài liệu tham khảo chính thức nào được sử dụng kèm theo giáo trình?

Các tài liệu tham khảo chính được xác định gồm:

  • Vẽ Kỹ Thuật Cơ Khí (Tập 1 và Tập 2) của các tác giả Trần Hữu Quế, Đặng Văn Cứ, Nguyễn Văn Tuấn (NXB Giáo dục, 1998).
  • Hệ thống Tiêu chuẩn Nhà nước về tài liệu thiết kế cơ khí (TCVN).
  • Cẩm nang tiêu chuẩn quốc tế ISO Standards Handbook 12: Technical Drawings (1991).

Kết luận (150 từ)

Giáo trình Vẽ kỹ thuật 1 (Mã môn: CK19MH01) cung cấp hệ thống kiến thức cơ sở về các tiêu chuẩn trình bày bản vẽ cơ khí, phương pháp dựng hình học, nguyên lý hình chiếu vuông góc và các quy ước biểu diễn chi tiết máy, mối ghép trong công nghiệp.

Tài liệu thiết lập lộ trình học tập từ lý thuyết cơ bản (khổ giấy, tỷ lệ, nét vẽ) đến thực hành ứng dụng (vẽ hình chiếu, đọc bản vẽ kết cấu, bản vẽ lắp, sơ đồ P&ID), đóng vai trò nền tảng để người học tiếp thu các mô-đun chuyên môn sâu như gia công cắt gọt, chế tạo phôi và kỹ thuật hàn nâng cao. Người học có thể tham khảo bổ sung các tài liệu chuyên ngành của Trần Hữu Quế (NXB Giáo dục, 1998) và tuyển tập tiêu chuẩn ISO Standards Handbook 12 để mở rộng kiến thức thiết kế cơ khí.
