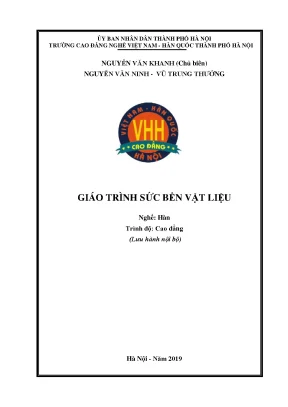

Giáo trình Sức bền vật liệu (Trình độ Cao đẳng - Nghề Hàn)

Tổng quan về giáo trình

Giáo trình Sức bền vật liệu do nhóm tác giả gồm Nguyễn Văn Khanh (Chủ biên), Nguyễn Văn Ninh và Vũ Trung Thưởng biên soạn, được Khoa Cơ khí thuộc Trường Cao đẳng nghề Việt Nam – Hàn Quốc Thành phố Hà Nội (Ủy ban Nhân dân Thành phố Hà Nội) ban hành lưu hành nội bộ vào tháng 09 năm 2019.

Về vị trí trong chương trình đào tạo, Sức bền vật liệu là môn học kỹ thuật cơ sở bắt buộc trong khung đào tạo nghề Hàn trình độ Cao đẳng (đồng thời phục vụ các ngành cơ khí như nghề Cắt gọt kim loại). Môn học được bố trí giảng dạy sau khi người học đã hoàn thành hai học phần tiên quyết là Cơ lý thuyết và Vật liệu kim loại, đồng thời cung cấp hệ thống kiến thức nền tảng để tiếp thu môn Chi tiết máy cùng các môn học, mô-đun kỹ thuật chuyên môn nghề.

Về mục tiêu học tập (learning outcomes), giáo trình trang bị cho sinh viên:

  • Kiến thức: Trình bày các khái niệm cơ bản về vật rắn thực, biến dạng, nội lực, ứng suất, các trạng thái làm việc giới hạn (độ bền, độ cứng, độ ổn định); phân tích ý nghĩa các đại lượng đặc trưng cơ học của vật liệu; nắm vững phương pháp đưa chi tiết từ kết cấu thực về sơ đồ tính và phân tích thành các biến dạng cơ bản.
  • Kỹ năng: Vẽ thành thạo biểu đồ nội lực, biểu đồ ứng suất; xác định mặt cắt nguy hiểm; giải ba bài toán cơ bản của môn học gồm: kiểm tra độ bền, xác định kích thước mặt cắt ngang hợp lý và xác định tải trọng cho phép.
  • Năng lực tự chủ và trách nhiệm: Hình thành tính chủ động và ý thức trách nhiệm trong tính toán kỹ thuật.

Cấu trúc môn học được thiết kế với tổng thời lượng 45 giờ, bao gồm 33 giờ lý thuyết, 9 giờ thực hành/thí nghiệm/bài tập/thảo luận và 3 giờ kiểm tra định kỳ. Giáo trình tiếp cận môn học dưới góc độ khoa học kết hợp chặt chẽ giữa lý thuyết toán học và thực nghiệm cơ học, xuất phát từ các bài toán kết cấu vật liệu trong sản xuất thực tế.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Giáo trình gồm 10 chương chuyên đề được sắp xếp theo logic từ cơ sở lý thuyết tổng quát, các dạng biến dạng cơ bản đơn lẻ, đến các trạng thái chịu lực phức tạp và tải trọng động:

  • Chương 1: Những khái niệm chung (3 giờ LT): Giới thiệu lịch sử môn học (Buyphinghe, Robert Hooke, Euler, Bernoulli, Lomonosov, Navier, Cauchy, Poisson, Ostrogradsky); nhiệm vụ và đối tượng nghiên cứu (vật rắn thực: dạng khối, dạng thanh, dạng tấm); 4 giả thuyết cơ bản về vật liệu; ngoại lực (tải trọng tập trung, tải trọng phân bố đường/mặt/khối, tải trọng tĩnh/động, phản lực liên kết gối di động, gối cố định, ngàm); nội lực và phương pháp mặt cắt (6 thành phần: $N_z, Q_x, Q_y, M_x, M_y, M_z$); định nghĩa ứng suất pháp ($\sigma$) và ứng suất tiếp ($\tau$).
  • Chương 2: Kéo và nén đúng tâm (5 giờ: 3 LT, 1 TH/BT, 1 KT): Khái niệm lực dọc $N_z$; quy ước dấu; quy trình 4 bước vẽ biểu đồ nội lực; thí nghiệm kéo vật liệu dẻo (thép CT3 với các giới hạn $\sigma_{tl} = 210\text{ MN/m}^2$, $\sigma_{đh}$, $\sigma_{ch} = 240\text{ MN/m}^2$, $\sigma_B = 400\text{ MN/m}^2$, đường trượt Liuder-Trernov ở góc $45^\circ$) và vật liệu giòn (gang xám, đá, thủy tinh với độ giãn dài khi đứt $\le 2.5%$); định luật Hooke ($\sigma = E \cdot \varepsilon$, biến dạng dài $\Delta l = \frac{N_z \cdot l}{E \cdot F}$); ứng suất cho phép $[\sigma] = \frac{\sigma_0}{n}$; giải ba bài toán cơ bản kéo/nén.
  • Chương 3: Cắt (4 giờ: 3 LT, 1 TH/BT): Khái niệm biến dạng cắt, lực cắt $Q$, biến dạng góc $\gamma$, định luật Hooke về cắt ($\tau = G \cdot \gamma$ với thép có $G = 8 \cdot 10^3\text{ kN/cm}^2$); ứng dụng tính toán kiểm tra bền cắt và bền dập cho mối ghép đinh tán ($\sigma_d = \frac{P_d}{F_d} \le [\sigma_d]$).
  • Chương 4: Đặc trưng cơ học của hình phẳng (4 giờ: 3 LT, 1 TH/BT): Khái niệm mômen tĩnh ($S_x, S_y$); tọa độ trọng tâm hình phẳng phức tạp; mômen quán tính đối với trục ($I_x, I_y$), mômen quán tính độc cực ($I_\rho$); bán kính quán tính.
  • Chương 5: Xoắn thuần túy (5 giờ: 4 LT, 1 TH/BT): Khái niệm xoắn; ứng suất tiếp và biến dạng góc xoay trong thanh mặt cắt tròn chịu xoắn; tính toán điều kiện bền và điều kiện cứng cho trục chịu xoắn thuần túy.
  • Chương 6: Uốn ngang phẳng (10 giờ: 7 LT, 2 TH/BT, 1 KT): Khái niệm uốn phẳng; thiết lập biểu đồ lực cắt $Q_y$ và mômen uốn $M_x$; áp dụng định lý Gin-rap-sky (Zhuravsky) và phương pháp vẽ nhanh biểu đồ; phân bố ứng suất pháp và ứng suất tiếp trong dầm; tính toán độ bền và độ võng (biến dạng) của dầm chịu uốn.
  • Chương 7: Thanh chịu lực phức tạp (5 giờ: 3 LT, 1 TH/BT, 1 KT): Phân tích trạng thái thanh chịu uốn ngang phẳng kết hợp đồng thời kéo (nén) đúng tâm; uốn và xoắn đồng thời; xác định ứng suất tương đương.
  • Chương 8: Ổn định của thanh thẳng chịu nén đúng tâm (3 giờ: 2 LT, 1 TH/BT): Khái niệm hiện tượng mất ổn định, lực tới hạn ($P_{th}$) và ứng suất tới hạn ($\sigma_{th}$); công thức Euler trong miền đàn hồi; công thức Iasinki trong miền ngoài đàn hồi; tính toán ổn định kết cấu thanh nén.
  • Chương 9: Tính độ bền của thanh thẳng chịu ứng suất thay đổi (3 giờ: 2 LT, 1 TH/BT): Khái niệm tải trọng chu kỳ; hiện tượng mỏi của kim loại; chu trình và các đặc trưng chu trình ứng suất; giới hạn mỏi; các yếu tố ảnh hưởng và biện pháp công nghệ nâng cao độ bền mỏi; tính toán an toàn theo hệ số an toàn mỏi.
  • Chương 10: Tải trọng động (3 giờ LT): Khái niệm tải trọng động, tải trọng va chạm; phương pháp xác định ứng suất và hệ số động lực gây ra do lực quán tính.

Kiến thức nền tảng được xây dựng

Giáo trình xây dựng cơ sở lý thuyết dựa trên 4 giả thuyết cơ học kinh điển:

  1. Giả thuyết về tính liên tục, đồng tính và đẳng hướng: Vật liệu lấp đầy thể tích, không có lỗ rỗng, cùng tính chất cơ lý tại mọi điểm và theo mọi phương.
  2. Giả thuyết về vật liệu đàn hồi tuyệt đối: Biến dạng biến mất hoàn toàn khi dỡ bỏ ngoại lực (nghiên cứu trong phạm vi đàn hồi; ngoài phạm vi đàn hồi thuộc lý thuyết dẻo).
  3. Giả thuyết về tương quan tuyến tính: Quan hệ giữa lực tác dụng và biến dạng là quan hệ bậc nhất (định luật Hooke).
  4. Nguyên lý độc lập tác dụng: Tác dụng của hệ lực bằng tổng tác dụng của từng lực thành phần riêng rẽ.

Song song đó, tài liệu hệ thống hóa ba trạng thái giới hạn vận hành của chi tiết máy:

  • Độ bền: Khả năng chịu lực lớn nhất mà chi tiết không bị phá hỏng.
  • Độ cứng: Khả năng chống lại biến dạng quá mức làm ảnh hưởng đến điều kiện làm việc bình thường.
  • Độ ổn định: Khả năng duy trì hình dạng hình học ban đầu dưới tác dụng của tải trọng nén.

Kỹ năng phát triển

  • Kỹ năng phân tích cơ học (Analytical skills): Phân tách các liên kết thực tế (gối di động, gối cố định, ngàm) thành sơ đồ giải tích phẳng; áp dụng phương pháp mặt cắt để xác định 6 thành phần nội lực tổng quát trên tiết diện ngang.
  • Kỹ năng kỹ thuật chuyên môn (Technical skills): Thiết lập phương trình cân bằng tĩnh học; tính toán diện tích mặt cắt ($F$), mômen chống uốn ($W_x$), mômen chống xoắn ($W_0$); tra bảng xác định mô đun đàn hồi dọc ($E$), mô đun đàn hồi trượt ($G$) và ứng suất cho phép $[\sigma], [\tau]$.
  • Kỹ năng ứng dụng thực hành (Practical competencies): Giải quyết trọn vẹn 3 bài toán kỹ thuật thực tế:
    1. Bài toán kiểm tra độ bền: So sánh $\sigma_{max} \le [\sigma]$ hoặc $\tau_{max} \le [\tau]$.
    2. Bài toán định kích thước mặt cắt ngang hợp lý: Tính $F \ge \frac{N_z}{[\sigma]}$ (cho phép chọn diện tích thực tế lệch trong phạm vi $F \pm 5%$).
    3. Bài toán xác định tải trọng cho phép: Xác định $[P] \le F \cdot [\sigma]$ nhằm đảm bảo an toàn kết cấu trong sản xuất.

Phương pháp giảng dạy và học tập

Giáo trình định hình phương pháp tiếp cận kết hợp chặt chẽ giữa lý thuyết giải tích và thực nghiệm cơ học. Mỗi dạng biến dạng đều khởi đầu bằng mô hình quan sát lưới ô vuông trước và sau biến dạng, giúp người học nhận diện bản chất chuyển vị của các thớ dọc và mặt cắt ngang.

+-------------------------------------------------------------+
|              QUY TRÌNH TIẾP CẬN TÍNH TOÁN CƠ HỌC             |
+-------------------------------------------------------------+
                              |
                              v
   [Mô hình kết cấu thực] --> [Sơ đồ tính toán & Liên kết]
                              |
                              v
       [Phương pháp mặt cắt: Xác định Nội lực (Nz, Q, M)]
                              |
                              v
         [Thiết lập Biểu đồ Nội lực & Biểu đồ Ứng suất]
                              |
                              v
  [Giải 3 bài toán: Kiểm tra bền / Chọn kích thước / Tải trọng]
  • Thí nghiệm và minh chứng thực nghiệm: Giáo trình mô tả nguyên lý vận hành của máy thử kéo thủy lực (sử dụng áp lực dầu nâng pít-tông và đồng hồ đo áp lực) để ghi nhận biểu đồ kéo $(\sigma - \varepsilon)$ của thép dẻo CT3 và vật liệu giòn (gang xám), làm cơ sở xác định các giá trị cơ tính thực tế.
  • Hệ thống bài tập ứng dụng mẫu: Cung cấp chuỗi bài tập có lời giải chi tiết, bao gồm:
    • Tính biến dạng và vẽ biểu đồ nội lực/ứng suất cho thanh chịu lực dọc trục nhiều đoạn (phân đoạn $AB, BC, CD$ với đường kính biến thiên $d_1, d_2, d_3$).
    • Tính toán kiểm tra độ bền cắt và bền dập đồng thời cho cụm mối ghép đinh tán nhiều đinh ($n = 4, n = 8$) nối các tấm thép có chiều dày $\delta_1, \delta_2$.
  • Phương pháp đánh giá: Kiểm tra định kỳ được bố trí sau các nội dung trọng tâm (Chương 2 về kéo/nén, Chương 6 về uốn phẳng, Chương 7 về chịu lực phức tạp) nhằm đánh giá năng lực vẽ biểu đồ nội lực và kỹ năng giải tích độc lập.
  • Hướng dẫn tự học: Cuối mỗi chương đều có hệ thống câu hỏi ôn tập lý thuyết và bài tập tự giải kèm thông số tải trọng, kích thước hình học rõ ràng để người học tự củng cố kiến thức.

Điểm nổi bật và cập nhật

  • Tích hợp thực tiễn ngành nghề: Giáo trình được nhóm tác giả biên soạn dựa trên việc tham khảo các tài liệu chuyên ngành về "kết cấu vật liệu trong sản xuất" từ các doanh nghiệp kỹ thuật trong và ngoài nước, kết hợp kinh nghiệm thực tế trong lĩnh vực gia công chế tạo.
  • Gắn liền ứng dụng nghề Hàn và Cắt gọt kim loại: Trực tiếp đưa các kết cấu mối ghép kỹ thuật (như mối ghép đinh tán, liên kết dầm, trục truyền động, thanh chịu nén của kết cấu dàn) vào hệ thống ví dụ tính toán, tập trung xử lý các hiện tượng trượt, cắt, dập bề mặt và phá hủy do mỏi.
  • Hệ thống hóa lịch sử khoa học chuẩn xác: Trích dẫn tường minh các mốc phát triển lý thuyết cơ học từ nghiên cứu phi tuyến của Buyphinghe (1729), định luật tuyến tính của Robert Hooke (1768), các bài toán ổn định và dao động của Euler, Bernoulli, Lomonosov, đến lý thuyết đàn hồi của Navier, Cauchy (1822), Ostrogradsky và Poisson.
  • Quy chuẩn tính toán kỹ thuật: Áp dụng hệ số an toàn $n > 1$ phụ thuộc vào đặc tính vật liệu, điều kiện làm việc, công nghệ chế tạo; đưa ra quy tắc dung sai thực tế cho phép chọn kích thước mặt cắt trong biên độ sai số công nghệ $5%$.

Đối tượng sử dụng giáo trình

  • Sinh viên mục tiêu: Sinh viên năm thứ nhất hoặc năm thứ hai theo học hệ Cao đẳng nghề Hàn, nghề Cắt gọt kim loại và các chuyên ngành kỹ thuật cơ khí chế tạo.
  • Kiến thức tiên quyết (Prerequisites):
    • Cơ lý thuyết: Thành thạo các phương trình cân bằng tĩnh học phẳng và không gian, xác định phản lực tại các liên kết gối và ngàm.
    • Vật liệu kim loại: Nắm vững cấu tạo tinh thể kim loại, các pha tổ chức và đặc tính cơ lý của thép các bon, gang xám, hợp kim.
  • Mục đích sử dụng của giảng viên: Sử dụng làm đề cương bài giảng chuẩn mực, tài liệu hướng dẫn giải bài tập và làm căn cứ xây dựng ngân hàng đề thi môn Sức bền vật liệu hệ Cao đẳng nghề.
  • Mục đích tra cứu và tự học: Dành cho kỹ thuật viên xưởng, thợ hàn bậc cao và cán bộ kỹ thuật tại doanh nghiệp cần tra cứu phương pháp kiểm tra khả năng chịu tải của chi tiết máy và kết cấu kim loại.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng người học nào?

Giáo trình được thiết kế chuyên biệt cho học sinh – sinh viên bậc Cao đẳng nghề Hàn và Cắt gọt kim loại; đồng thời phù hợp làm tài liệu tham khảo cho sinh viên các ngành kỹ thuật cơ khí, cơ điện tử.

2. Cần chuẩn bị kiến thức nền tảng nào trước khi học giáo trình này?

Người học bắt buộc phải hoàn thành học phần Cơ lý thuyết (đặc biệt là phần Tĩnh học: tính toán phản lực liên kết, ngẫu lực) và học phần Vật liệu kim loại (hiểu về tính chất cơ lý, độ dẻo, độ giòn của kim loại).

3. Giáo trình có điểm gì khác biệt so với các tài liệu Sức bền vật liệu đại cương?

Tài liệu lược bỏ các chứng minh toán học thuần túy phức tạp, tập trung tối đa vào các bài toán kỹ thuật ứng dụng trong chế tạo cơ khí: kiểm tra bền cắt/dập đinh tán, tính ổn định thanh nén kết cấu dàn, phân tích hiện tượng mỏi và ứng suất tập trung trong sản xuất.

4. Phương pháp tự học giáo trình này như thế nào để đạt hiệu quả cao?

Người học cần tuân thủ quy trình 4 bước: (1) Nắm vững các giả thuyết và định nghĩa nội lực, (2) Luyện tập kỹ năng dùng phương pháp mặt cắt để viết phương trình nội lực, (3) Rèn luyện vẽ chính xác biểu đồ nội lực ($N_z, Q, M$), và (4) Áp dụng đúng công thức điều kiện bền cho từng trường hợp chịu lực cụ thể.

5. Tài liệu bổ trợ cần thiết đi kèm giáo trình là gì?

Người học cần kết hợp sử dụng Sổ tay kỹ thuật cơ khí hoặc các bảng tra tiêu chuẩn vật liệu để tra cứu mô đun đàn hồi ($E, G$), giới hạn chảy, giới hạn bền và ứng suất cho phép ($[\sigma], [\tau]$) của các mác thép và hợp kim công nghiệp.

Kết luận

Giáo trình Sức bền vật liệu (Trường Cao đẳng nghề Việt Nam – Hàn Quốc TP. Hà Nội, 2019) là tài liệu học thuật cơ sở có cấu trúc chặt chẽ, cung cấp phương pháp giải tích và thực nghiệm hoàn chỉnh để giải quyết ba bài toán cốt lõi: kiểm tra bền, xác định kích thước mặt cắt hợp lý và xác định tải trọng cho phép.

Lộ trình học tập đề xuất: Hoàn thành nền tảng Cơ lý thuyết & Vật liệu kim loại $\rightarrow$ Tiếp thu 10 chương chuyên đề của Sức bền vật liệu $\rightarrow$ Ứng dụng tính toán vào học phần Chi tiết máy và thiết kế kết cấu hàn chuyên sâu. Người học nên kết hợp tra cứu các tiêu chuẩn kỹ thuật vật liệu chế tạo để hoàn thiện năng lực tính toán thực tế.
