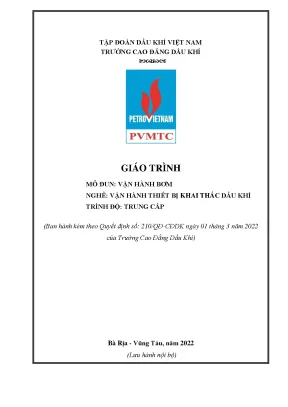

GIÁO TRÌNH MÔ ĐUN: VẬN HÀNH BƠM (MÃ MÔ ĐUN: PETP54153)

Tổng quan về giáo trình (250-300 từ)

Giáo trình mô đun Vận hành Bơm (Mã mô đun: PETP54153) được biên soạn bởi Chủ biên Ks. Bùi Đức Sơn cùng tập thể giảng viên Khoa Dầu khí, Trường Cao đẳng Dầu khí (PVMTC), ban hành chính thức theo Quyết định số 210/QĐ-CĐDK ngày 01 tháng 3 năm 2022. Tài liệu được thiết kế giảng dạy trong chương trình đào tạo nghề Vận hành thiết bị khai thác dầu khí và Vận hành thiết bị chế biến dầu khí ở trình độ Cao đẳng và Trung cấp.

Trong cấu trúc chương trình đào tạo chuyên môn ngành nghề (thuộc khối II.2 với tổng số 32 tín chỉ/870 giờ), mô đun Vận hành Bơm có thời lượng 4 tín chỉ (tương đương 105 giờ đào tạo, gồm 14 giờ lý thuyết, 87 giờ thực hành/thí nghiệm/thảo luận và 4 giờ kiểm tra định kỳ/kết thúc). Mô đun được bố trí giảng dạy sau các học phần kỹ thuật nền tảng như Vận hành van (PETP53151), Thiết bị hoàn thiện giếng khai thác (PETP53152), đồng thời là điều kiện tiên quyết trước khi người học tiếp cận mô đun Vận hành máy nén (PETP53154).

Mục tiêu đào tạo của giáo trình hướng tới việc chuẩn hóa 3 nhóm năng lực:

  • Kiến thức (A1): Trình bày có hệ thống khái niệm, phân loại, cấu tạo cơ khí và nguyên lý động lực học dòng chảy của bơm ly tâm và máy bơm thể tích.
  • Kỹ năng (B1, B2): Thực hiện quy trình vận hành, điều chỉnh chế độ làm việc, bảo dưỡng định kỳ và chẩn đoán, xử lý các sự cố kỹ thuật trong quá trình bơm hoạt động.
  • Năng lực tự chủ và trách nhiệm (C1): Tuân thủ quy định an toàn lao động, phòng cháy chữa cháy, quy trình kỹ thuật cơ khí - điện - tự động hóa tại xưởng thực hành và công trình khai thác.

Cấu trúc giáo trình phân bổ thời lượng thực hành chiếm trên 82% tổng số giờ học (87/105 giờ), tích hợp trực tiếp giữa cơ sở toán học thủy lực và quy trình thao tác trên sơ đồ công nghệ (PFD).

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương/chủ đề chính

Nội dung giáo trình được tổ chức thành 3 bài học chính theo tiến trình sư phạm từ lý thuyết cấu tạo đến quy trình công nghệ và thao tác bảo dưỡng thực tế:

[Bài 1: Cấu tạo & Nguyên lý hoạt động]
[Bài 2: Quy trình Vận hành & Bảo dưỡng]
[Bài 3: Thực tập Vận hành & Bảo dưỡng]
         (87 giờ Thực hành + 3 giờ Kiểm tra)

  1. Bài 1: Cấu tạo và nguyên lý hoạt động của bơm (12 giờ lý thuyết)

    • Phân loại và thông số: Phân loại bơm ly tâm theo cột áp ($H < 20\text{ m}$, $20\text{ m} \le H \le 60\text{ m}$, $H > 60\text{ m}$); theo số cấp bánh công tác (đơn cấp, đa cấp từ 2 đến 12 cấp); theo phương thức hút (một miệng hút, hai miệng hút); theo cách bố trí trục (trục ngang, trục đứng). Xác lập 5 thông số làm việc cơ bản: Lưu lượng ($Q$), Cột áp ($H$), Công suất trục ($N$) và công suất động cơ ($N_{đc}$ với hệ số an toàn $k > 1$), Hiệu suất toàn phần ($\eta = \eta_Q \cdot \eta_H \cdot \eta_m$), và Chiều cao hút cho phép ($H_{cp} \le 10\text{ m}$ cột nước).
    • Cấu tạo chi tiết: Phân tích chức năng của bánh công tác (impeller dạng hở, nửa hở, kín); vỏ bơm xoắn ốc (volute casing) làm nhiệm vụ biến đổi động năng thành áp năng; vòng bù độ mòn (wear rings); hộp làm kín (packing box); vòng phân phối dầu bôi trơn (lantern rings); bộ đệm cơ học (mechanical seal với vòng đệm quay kim loại và vòng đệm tĩnh carbon); các loại vòng bi đỡ và vòng bi chặn chuyển động ngang (thrust bearing).
    • Động lực học và phương trình Euler: Thiết lập tam giác vận tốc tại cửa vào và cửa ra bánh công tác ($u, v, w$). Xây dựng phương trình cột áp lý thuyết Ơle: $$H_{l\infty} = \frac{u_2 c_{2u} - u_1 c_{1u}}{g}$$ Khi dòng vào hướng kính ($\alpha_1 = 90^\circ, c_{1u} = 0$), phương trình rút gọn thành: $$H_{l\infty} = \frac{u_2 c_{2u}}{g}$$ Hiệu chỉnh cột áp thực tế $H = \eta_H \cdot \eta_Z \cdot H_{l\infty}$ thông qua hệ số Prôskua $\eta_Z = 1 - \frac{\pi}{Z} \sin \beta_2$ (với $Z$ là số cánh dẫn, trung bình $\eta_Z \approx 0{,}8$).
    • Đặc tính và vận hành hệ thống: Xây dựng đường đặc tính thực nghiệm ($H-Q, N-Q, \eta-Q, [H_{CK}]-Q$); quan hệ tương tự khi biến đổi số vòng quay ($n$), đường kính cánh dẫn ($D$) và trọng lượng riêng chất lỏng ($\gamma$); phương pháp điều chỉnh điểm làm việc bằng tiết lưu ống đẩy, thay đổi số vòng quay và gọt bánh công tác; quy luật ghép bơm song song ($H = \text{const}, Q_C = Q_1 + Q_2$) và ghép bơm nối tiếp ($Q = \text{const}, H_C = H_1 + H_2$); phương pháp triệt tiêu lực hướng trục bằng bánh công tác hai miệng hút, vành lót kín thứ hai, bố trí bánh công tác đối xứng, piston cân bằng và đĩa cân bằng tự động điều chỉnh.

  2. Bài 2: Quy trình vận hành và bảo dưỡng bơm (3 giờ: 2 giờ lý thuyết, 1 giờ kiểm tra)

    • Hệ thống hóa các bước kiểm tra trước khi khởi động, quy trình dừng bơm an toàn, quy chuẩn bảo dưỡng phần ngoài (hệ thống làm mát, bôi trơn, siết cổ trục) và phần trong bơm.
    • Nhận diện và phân tích nguyên nhân của 8 nhóm sự cố điển hình: Lưu lượng và áp suất đầu ra thấp; mất tác dụng mồi bơm sau khi khởi động; rò rỉ hộp làm kín quá mức; tiêu hao công suất động cơ quá lớn; bơm chấn động và phát sinh tiếng khua gõ; mất dần công suất khi đang hoạt động; mất áp đường hút; hiện tượng xâm thực (cavitation) do sụt giảm áp suất tại cửa vào bánh công tác.

  3. Bài 3: Thực tập vận hành và bảo dưỡng bơm (90 giờ: 87 giờ thực hành, 3 giờ kiểm tra)

    • Tổ chức rèn luyện kỹ năng thực hành phân bổ đều theo 6 mô-đun kỹ thuật (mỗi nội dung 15 giờ):
      • Khởi động hệ thống bơm ly tâm;
      • Dừng hệ thống bơm ly tâm;
      • Ghép hệ thống bơm ly tâm nối tiếp;
      • Ghép hệ thống bơm ly tâm song song;
      • Chuyển đổi bơm ly tâm đang vận hành sang bơm dự phòng;
      • Tháo lắp, kiểm tra khe hở kỹ thuật và sửa chữa chi tiết bơm ly tâm.
+-----------------------------------------------------------------------------------+
|                        TIẾN TRÌNH RÈN LUYỆN KỸ NĂNG BÀI 3                         |
+--------------------+--------------------+--------------------+--------------------+
|  Khởi động & Dừng  | Ghép song song /   | Chuyển đổi bơm     | Tháo lắp &         |
|  hệ thống (30h)    | Nối tiếp (30h)     | vận hành (15h)     | Sửa chữa (15h)     |
+--------------------+--------------------+--------------------+--------------------+

Kiến thức nền tảng được xây dựng

Giáo trình xây dựng trên hệ thống lý thuyết thủy lực học công trình và cơ học máy thủy khí:

  • Định lý biến thiên mômen động lượng: Cơ sở xác định sự truyền năng lượng từ cánh quạt sang môi chất lỏng.
  • Nguyên lý thủy động lực học biến đổi tiết diện: Cơ chế chuyển đổi từ động năng sang áp năng trong buồng xoắn ốc (volute casing).
  • Lý thuyết tương tự máy thủy lực: Cơ sở tính toán chuyển đổi các thông số lưu lượng, cột áp, công suất khi thay đổi các biến số vận hành ($n, D, \gamma$).

Kỹ năng phát triển

  • Kỹ năng kỹ thuật: Thao tác chuẩn hóa việc mồi bơm, căn chỉnh lưu lượng qua van điều tiết, đọc các đồng hồ áp suất - chân không, kiểm tra độ kín đệm cơ học, tháo lắp chi tiết trục và bánh công tác đúng trình tự.
  • Kỹ năng phân tích: Đọc hiểu đường đặc tính làm việc $H-Q$, xác định điểm làm việc hệ thống, phân tích ranh giới khu vực làm việc ổn định qua điểm giới hạn $T$, tính toán hiệu suất thủy lực và hiệu suất lưu lượng $\eta_Q = \frac{Q}{Q + \Delta Q}$.
  • Năng lực giải quyết sự cố: Phát hiện sớm hiện tượng xâm thực bọt khí, xử lý hiện tượng quá tải công suất hoặc tụt áp đường hút trong quá trình vận hành mạng lưới đường ống dầu khí.

Phương pháp giảng dạy và học tập (300-350 từ)

Phương pháp tiếp cận sư phạm

Giáo trình quy định kết hợp các phương pháp giảng dạy tích cực nhằm gắn kết chặt chẽ giữa lý thuyết và kỹ năng nghề nghiệp:

  • Đối với giảng viên: Áp dụng phương pháp thuyết trình ngắn gọn kết hợp nêu vấn đề (problem-based learning), phân tích các tình huống hư hỏng thực tế tại mỏ/nhà máy lọc hóa dầu, hướng dẫn tra cứu tài liệu kỹ thuật và tổ chức thảo luận nhóm.
  • Đối với người học: Thực hiện mô hình học tập tự chủ và làm việc nhóm (mỗi nhóm từ 8 đến 10 học viên). Nhóm trưởng phân công các thành viên nghiên cứu tài liệu trước khi lên lớp, thảo luận giải quyết các câu hỏi tình huống (ví dụ: ghép nối thuật ngữ cấu tạo, phân tích lý do bơm ly tâm không có khả năng tự hút, xác định vị trí phát sinh lực dọc trục) và viết báo cáo kỹ thuật.

Quy định kiểm tra và đánh giá học phần

Quy trình đánh giá kết quả học tập tuân thủ Quy chế đào tạo Cao đẳng hệ chính quy theo Thông tư số 09/2017/TT-BLĐTBXH, được cụ thể hóa tại Trường Cao đẳng Dầu khí:

Hình thức kiểm tra Trọng số Chuẩn đầu ra đánh giá Thời điểm & Phương thức thực hiện
Kiểm tra thường xuyên 40% (Hệ số 1) A1, C1 Sau 08 giờ học lý thuyết (Hỏi miệng / Tự luận / Trắc nghiệm)
Kiểm tra định kỳ Hệ số 2 A1, B1, B2, C1, C2, C3 Sau 30 giờ đào tạo (Tự luận / Trắc nghiệm kết hợp Thực hành)
Thi kết thúc mô đun 60% A1, B1, B2, C1, C2, C3 Sau khi hoàn tất 105 giờ (Kiểm tra lý thuyết tổng hợp & Thao tác trạm thực hành)

Nguyên tắc tính điểm: Điểm đánh giá chấm theo thang điểm 10 (làm tròn đến một chữ số thập phân), tổng hợp thành điểm học phần và quy đổi sang điểm chữ, thang điểm 4 theo quy chế đào tạo tín chỉ.

Điều kiện tham gia học tập

  • Người học phải tham dự tối thiểu 70% tổng thời lượng lý thuyết (vắng quá 30% phải học lại mô đun).
  • Bắt buộc tham dự 100% các buổi học thực hành tại xưởng máy thủy khí; trường hợp vắng mặt phải hoàn thành học bù trước khi dự thi kết thúc mô đun.

Điểm nổi bật và cập nhật (250-300 từ)

Giáo trình Vận hành Bơm (ban hành 2022) kế thừa và chuẩn hóa các nội dung từ ấn bản Giáo trình Vận hành bơm (2017) và Tài liệu hướng dẫn thực hành bơm (2017) của Trường Cao đẳng Dầu khí. Tài liệu được cập nhật dựa trên các chuẩn mực kỹ thuật quốc tế và quy trình công nghệ vận hành thiết bị dầu khí hiện đại.

                           HỆ THỐNG NGUỒN TÀI LIỆU BIÊN SOẠN
[TÀI LIỆU TRONG NƯỚC (PVMTC)]                                   [TÀI LIỆU QUỐC TẾ CHUYÊN NGÀNH]
• Giáo trình Vận hành bơm (2017)                                • Pump Handbook (McGraw-Hill, 4th Ed, 2008)
• Hướng dẫn thực hành bơm (2017)                                • Compressor Technology (Bloch & Heinz, 2005)
• Vận hành & HDTH Máy nén khí (2017)                            • Reciprocating Compressors (Hoefner, 1996)

Tài liệu tích hợp các nguồn tham khảo chuẩn hóa:

  • Tài liệu quốc tế: Kế thừa hệ thống lý thuyết và phương pháp tính toán từ Pump Handbook (Ấn bản lần thứ 4, McGraw-Hill, 2008), các tài liệu chuyên sâu về công nghệ máy thủy khí của Heinz P. Bloch (2005) và Hoefner (1996).
  • Ứng dụng công nghệ dầu khí thực tế: Đưa vào sơ đồ lưu trình công nghệ PFD (Process Flow Diagram) phục vụ bài tập ghép bơm và chuyển bơm trong các hệ thống xử lý, thu gom dầu khí thực tế.
  • Giải pháp xử lý lực dọc trục chuyên sâu: Phân tích chi tiết các kết cấu cân bằng cơ khí như đĩa cân bằng tự động điều chỉnh khe hở ($b'$ và $b_0$), piston cân bằng buồng áp lực, và bố trí bánh công tác đối xứng trên các dòng bơm cao áp nhiều cấp.
  • Tính toán thực nghiệm: Đưa ra các bảng quy đổi quan hệ tương tự khi điều chỉnh kích thước bánh công tác ($D$) trong phạm vi 10% và thay đổi số vòng quay ($n$) dưới 50% định mức mà vẫn đảm bảo hiệu suất vận hành ổn định.

Đối tượng sử dụng giáo trình (200-250 từ)

Giáo trình được thiết kế phục vụ các nhóm đối tượng cụ thể trong hệ thống đào tạo nghề và sản xuất công nghiệp:

  • Học sinh, sinh viên: Người học trình độ Trung cấp và Cao đẳng thuộc các nghề Vận hành thiết bị khai thác dầu khí và Vận hành thiết bị chế biến dầu khí.
  • Yêu cầu kiến thức tiên quyết (Prerequisites): Người học cần hoàn thành các môn học kỹ thuật cơ sở và chuyên môn trong chương trình khung:
    • Vẽ kỹ thuật - 1 (MECM52003);
    • Điện kỹ thuật cơ bản (ELEO53012);
    • Cơ sở điều khiển quá trình (AUTM52111);
    • Cơ sở khai thác (PETD53034);
    • Vận hành van (PETP53151);
    • Thiết bị hoàn thiện giếng khai thác (PETP53152).
  • Giảng viên chuyên ngành: Sử dụng làm tài liệu giảng dạy chính thức, khung tham chiếu để thiết kế giáo án bài giảng lý thuyết, phiếu phân công thực hành xưởng và ngân hàng câu hỏi kiểm tra đánh giá kỹ năng nghề.
  • Kỹ thuật viên, công nhân vận hành: Sử dụng làm tài liệu tham khảo, củng cố quy trình kỹ thuật khi thực hiện công tác vận hành, bảo dưỡng, khắc phục sự cố hệ thống bơm tại các giàn khai thác, cụm xử lý trung tâm và nhà máy chế biến dầu khí.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với ai?

Tài liệu được biên soạn phục vụ học sinh, sinh viên trình độ Trung cấp và Cao đẳng ngành Vận hành thiết bị khai thác/chế biến dầu khí, đồng thời cung cấp tài liệu tham khảo nghiệp vụ cho kỹ thuật viên cơ khí, công nhân bảo dưỡng thiết bị thủy khí công nghiệp.

2. Cần kiến thức nền nào để học mô đun này?

Người học cần nắm vững kiến thức kỹ thuật cơ bản từ các học phần: Vẽ kỹ thuật cơ khí, Điện kỹ thuật cơ bản, Cơ sở điều khiển quá trình, Cơ sở khai thác và kỹ thuật thao tác trên các loại van công nghiệp (mô đun PETP53151).

3. Điểm khác biệt của giáo trình này so với các tài liệu lý thuyết bơm thông thường?

Giáo trình thiết kế theo kết cấu mô đun nghề chuyên biệt, phân bổ 87/105 giờ cho thực hành thao tác. Nội dung gắn liền việc giải thích phương trình toán học (Euler, Prôskua) với các kỹ năng thực tế như chuyển bơm qua sơ đồ PFD, ghép bơm song song/nối tiếp và xử lý xâm thực tại công trình dầu khí.

4. Làm sao để tự học và làm việc nhóm hiệu quả theo giáo trình?

Người học cần nghiên cứu bài học trước giờ lên lớp, lập nhóm thảo luận từ 8 đến 10 người để giải quyết các bài tập tình huống kỹ thuật (như gọt bánh công tác, phân tích nguyên nhân tụt áp), đồng thời đối chiếu bảng tra cứu quan hệ tương tự trước khi thực hành thao tác máy.

5. Có tài liệu bổ trợ nào kèm theo giáo trình?

Hệ thống học liệu bổ trợ gồm: Tài liệu hướng dẫn thực hành bơm (Trường Cao đẳng Dầu khí, 2017), Giáo trình Vận hành máy nén khí (2017) và tài liệu tham khảo quốc tế Pump Handbook (McGraw-Hill, 2008).

Kết luận (150 từ)

Giáo trình mô đun Vận hành Bơm (PETP54153) cung cấp khung kiến thức kỹ thuật toàn diện và quy chuẩn thao tác kỹ năng nghề trong lĩnh vực máy thủy khí dầu khí. Với sự kết hợp giữa lý thuyết tính toán thủy động lực học cánh dẫn và 87 giờ thực hành chuyên sâu, giáo trình đảm bảo cho người học năng lực làm chủ thiết bị, từ bước kiểm tra, khởi động, điều chỉnh chế độ làm việc đến xử lý sự cố phức tạp.

Sau khi hoàn thành mô đun này, người học có đủ điều kiện tiên quyết để tiếp tục lộ trình đào tạo chuyên sâu qua các học phần: Vận hành máy nén (PETP53154), Vận hành thiết bị tách dầu khí (PETP54155), Hệ thống thu gom và vận chuyển dầu khí (PETP53157), hướng tới học phần tổng hợp Vận hành hệ thống khai thác dầu khí trên mô hình (PETP55159) và Thực tập sản xuất (PETP54261) tại doanh nghiệp.
