TỔNG QUAN GIÁO TRÌNH MÔN HỌC TỔNG QUAN CẦU - ĐƯỜNG BỘ

Tổng quan về giáo trình

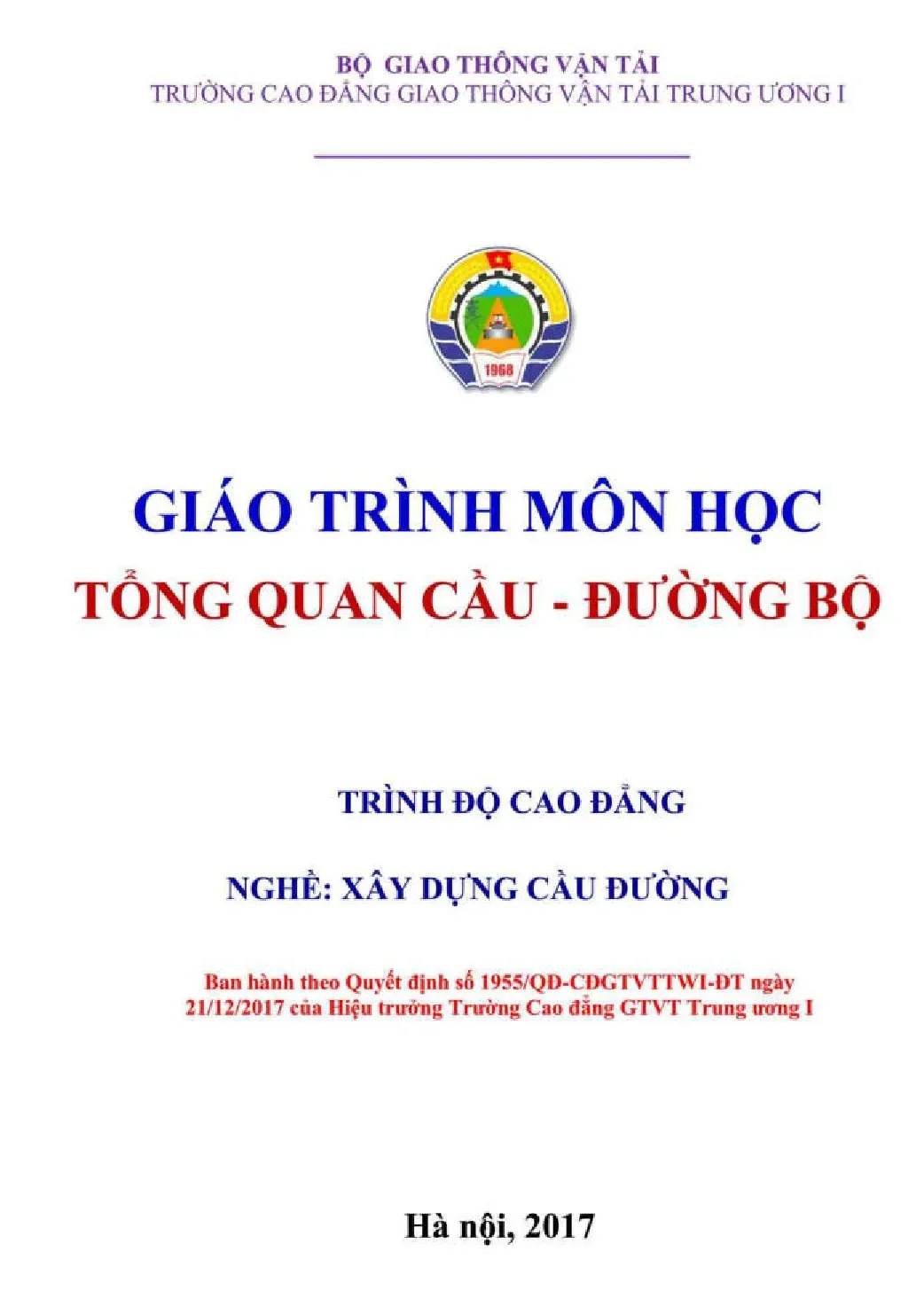

Giáo trình Môn học Tổng quan Cầu - Đường bộ được biên soạn bởi Trường Cao đẳng Giao thông Vận tải Trung ương I trực thuộc Bộ Giao thông Vận tải, ban hành chính thức theo Quyết định số 1955/QĐ-CĐGTVTTWI-ĐT ngày 21/12/2017 của Hiệu trưởng nhà trường. Tài liệu được thiết kế dành riêng cho chương trình đào tạo trình độ Cao đẳng nghề thuộc chuyên ngành Xây dựng Cầu đường, đóng vai trò là học phần kỹ thuật cơ sở chuyên nghiệp trong tiến trình đào tạo kỹ thuật viên ngành công trình giao thông.

Mục tiêu học tập của giáo trình hướng tới việc trang bị cho người học hệ thống khái niệm cơ bản, quy chuẩn thiết kế và giải pháp cấu tạo các công trình giao thông đường bộ cùng các công trình nhân tạo trên tuyến (cầu, cống, hầm, tường chắn đất). Sau khi hoàn thành học phần, người học có khả năng đọc hiểu và phân tích ba bản vẽ kỹ thuật cơ bản của tuyến đường (bình đồ, trắc dọc, trắc ngang), nắm vững các thông số động học của ô tô khi vận hành trên tuyến, hiểu rõ nguyên lý cấu tạo của các bộ phận kết cấu mố, trụ, gối cầu, dầm cầu bê tông cốt thép (BTCT) thường và dự ứng lực (DƯL), cũng như kết cấu dầm thép và dầm liên hợp.

Cấu trúc giáo trình gồm hai chương chính:

  • Chương I: Công trình cầu (trình bày về phân loại công trình nhân tạo, khổ giới hạn, tải trọng thiết kế, cấu tạo mố trụ, gối cầu, kết cấu nhịp BTCT và dầm thép liên hợp).
  • Chương II: Công trình đường bộ (trình bày về khái niệm tuyến đường, công tác định tuyến, khảo sát trắc địa, các yếu tố nền - mặt đường, quy chuẩn tầm nhìn, thiết kế bình đồ, trắc dọc và trắc ngang).

Đặc điểm học thuật của giáo trình là sự kết hợp chặt chẽ giữa lý thuyết hình học - cơ học công trình với các quy định tiêu chuẩn kỹ thuật của Việt Nam như Tiêu chuẩn Việt Nam TCVN 4054-98 (tiêu chuẩn thiết kế đường ô tô) và Tiêu chuẩn ngành 22 TCN 171-87 (quy trình khảo sát địa chất công trình và thiết kế biện pháp ổn định nền đường vùng trượt lở).

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Nội dung giáo trình được triển khai tuần tự theo cấu trúc logic từ công trình vượt chướng ngại vật đến tuyến đường tổng thể:

  • Chương I: Công trình cầu

    • Khái niệm chung về công trình nhân tạo: Định nghĩa và phạm vi áp dụng của cầu (vượt dòng chảy lớn, khe sâu, thung lũng, cầu vượt đô thị), cống (dòng chảy nhỏ, đặt sâu dưới mặt đất tối thiểu 0,5 m từ đỉnh cống đến mặt đường), hầm (xuyên đồi núi, qua sông biển) và tường chắn đất (chịu áp lực tĩnh để giữ mái đất đắp hoặc hố đào).
    • Các vấn đề cơ bản trong thiết kế cầu: Định nghĩa khổ giới hạn thông xe trên cầu ($H$: chiều cao, $G$: chiều rộng xe chạy, $TT$: chiều rộng vỉa hè) và khổ giới hạn thông thuyền ($H_{tt}$, $L_{tt}$, mực nước thông thuyền $MNTT$). Phân loại tổ hợp tải trọng thiết kế thành tải trọng chính, phụ, đặc biệt; quy định hoạt tải xe bánh xích (X60), đoàn ô tô (H30), đoàn trục (XB80); hệ số làn xe ($1$ làn $= 1,0$; $2$ làn $= 0,9$; $3$ làn $= 0,8$; $\ge 4$ làn $= 0,7$); các lực phụ trợ như lực lắc ngang, lực ly tâm, lực hãm, lực gió và ma sát gối.
    • Khái niệm và cấu tạo mố trụ cầu: Chức năng đỡ kết cấu nhịp, truyền lực xuống nền móng và đảm bảo xe chạy êm thuận từ đường vào cầu. Cấu tạo các bộ phận của mố: tường đỉnh, mũ mố, tường thân, tường cánh, móng mố, bản quá độ, nón mố. Phân tích chi tiết các dạng mố: mố chữ U (chiều cao đất đắp $H = 4 \div 6\text{ m}$, móng dày $40 \div 100\text{ cm}$), mố tường cánh xiên ($H = 4 \div 6\text{ m}$), mố vùi ($H = 5 \div 20\text{ m}$) và mố chân dê ($H = 4 \div 10\text{ m}$, nhịp $L \le 42\text{ m}$).
    • Cấu tạo gối cầu và khe co giãn: Phân loại gối cố định và gối di động; cấu tạo gối tiếp tuyến thép (nhịp $9 \div 18\text{ m}$ đường sắt, $12 \div 18\text{ m}$ ô tô), gối con lăn BTCT (nhịp $> 18\text{ m}$), gối cao su phẳng (nhịp $< 40\text{ m}$) và gối cao su hình chậu (nhịp $40 \div 130\text{ m}$, phản lực gối $100 \div 2500\text{ T}$).
    • Đặc điểm và kết cấu nhịp cầu BTCT: Sơ đồ kết cấu (dầm giản đơn, dầm mút hẫng, dầm đeo, dầm liên tục, cầu vòm, khung, cầu treo, dây văng); cấu tạo cầu bản đúc tại chỗ (bản dày bằng $1/15 \div 1/20$ nhịp, bê tông mác $200 \div 250$), cầu bản lắp ghép và cầu bản mố nhẹ ($h < 6\text{ m}$, chiều dày thân mố $B = (1/7 \div 1/5)h$); cấu tạo mặt cầu bê tông nhựa, mặt cầu BTXM (dày $6 \div 8\text{ cm}$, mác 300 có lưới cốt thép), mặt cầu thép và mặt cầu đường sắt (máng ba lát, đặt ray trực tiếp).
    • Cầu dầm BTCT dự ứng lực và dầm thép liên hợp: Phương pháp căng trước (bệ kéo, cốt thép DƯL có $R = 10.000\text{ kg/cm}^2$) và căng sau (đặt ống gen, bê tông mác $\ge 300$, cáp thép DƯL cường độ $13.000 \div 18.000\text{ kg/cm}^2$); cấu tạo bản mặt cầu BTCT dày $15 \div 20\text{ cm}$ liên kết neo với dầm thép; cấu tạo dầm thép đinh tán và dầm hàn đối đầu/hàn góc; bố trí hệ liên kết ngang (khoảng cách $\le 6\text{ m}$ và $\le 30$ lần bề rộng bản cánh) và hệ liên kết dọc.

  • Chương II: Công trình đường bộ

    • Khái niệm tuyến và công tác khảo sát: Tuyến đường trên ba mặt phẳng hình chiếu (bình đồ, trắc dọc, trắc ngang); quy trình định tuyến ở đồng bằng và miền núi; nội dung khảo sát sơ bộ và khảo sát chi tiết.
    • Các yếu tố cấu thành đường: Nền đường (đào, đắp, nửa đào nửa đắp); đất đắp nền (cát, sét, bụi, á cát, á sét); gia cố taluy (đầm nén, trồng cỏ mảng $30 \times 20\text{ cm}$, lát đá khan, rọ đá, bê tông đúc sẵn, láng vữa, tầng lọc ngược); áo đường (mặt đường cứng BTXM, mặt đường mềm); lớp láng mặt nhựa và đá dăm (cỡ hạt $5 \div 10\text{ mm}$, $10 \div 15\text{ mm}$, $15 \div 20\text{ mm}$, cường độ $\ge 800\text{ kg/cm}^2$, độ hao mòn thùng quay $\le 35 \div 40%$, hàm lượng sét $\le 1%$); rãnh thoát nước biên (hình thang, tam giác).
    • Phân cấp kỹ thuật và quy chuẩn tầm nhìn: Phân cấp đường ôtô thành 6 cấp (Cấp I đến Cấp VI) theo TCVN 4054-98 dựa trên lưu lượng xe ngày đêm ở năm thứ 20 (Cấp I: $> 6000\text{ xe/ngđ}$; Cấp VI: $< 50\text{ xe/ngđ}$); 4 sơ đồ tầm nhìn ($S_1$: dừng xe một chiều, $S_2$: tránh xe ngược chiều, tránh nhau và vượt nhau); phương pháp đồ giải xác định phạm vi tầm nhìn trên đường cong bằng (mắt lái xe cao $1,2\text{ m}$, cách mép phải $1,5\text{ m}$; chướng ngại vật khống chế cao không quá $90\text{ cm}$).
    • Thiết kế hình học bình đồ, trắc dọc, trắc ngang: Lực ly tâm $Z = \frac{G \cdot V^2}{g \cdot R}$; độ dốc siêu cao $i_{sc} = \frac{V^2}{127R} - \mu$ ($i_{sc,\min} = 2%$, $i_{sc,\max} = 6%$, độ dốc xiên $i_x \le 10%$); chiều dài đoạn nối siêu cao $L_{sc}$; đường cong chuyển tiếp Clôtôit ($R_\tau \cdot L = A^2$ với $A \ge R/3$, áp dụng cho $V_{tk} \ge 60\text{ km/h}$); công thức mở rộng bụng đường cong $e_1 = \frac{l^2}{2R} + \frac{0,1V}{\sqrt{R}}$; thiết kế trắc dọc (độ dốc dọc lớn nhất $i_{d,\max}$, độ dốc nhỏ nhất nền đào $\ge 0,5%$, đường cong đứng lồi/lõm, phương pháp đường bao và đường cắt); các yếu tố trắc ngang (tĩnh không $4,5\text{ m}$, tính toán số làn xe, bề rộng làn và lề gia cố theo cấp kỹ thuật).
                            CẤU TRÚC GIÁO TRÌNH TỔNG QUAN CẦU - ĐƯỜNG BỘ

Kiến thức nền tảng được xây dựng

Giáo trình thiết lập ba khối kiến thức cơ sở phục vụ chuyên ngành xây dựng cầu đường:

  1. Lý thuyết hình học công trình: Quy cách biểu diễn hình học tuyến thông qua hệ ba mặt phẳng chiếu trực giao (bình đồ, trắc dọc, trắc ngang); lý thuyết đường cong phẳng Clôtôit; đường cong đứng bậc hai liên kết độ dốc đổi chiều.
  2. Cơ sở cơ học và động học giao thông: Phân tích trạng thái chịu lực của phương tiện khi chuyển động trong đường cong (lực ly tâm, hệ số bám ngang, điều kiện chống trượt và chống lật); cơ chế truyền tải trọng từ bánh xe qua áo đường xuống nền đất; cơ chế truyền lực từ kết cấu nhịp qua gối xuống mố trụ và nền móng.
  3. Quy chuẩn địa kỹ thuật và thủy nhiệt: Yêu cầu ổn định toàn khối của nền đắp/nền đào; cơ chế biến dạng của các loại đất hạt rời và hạt mịn; quy tắc thoát nước mặt và nước ngầm nhằm bảo vệ công trình giao thông.

Kỹ năng phát triển

Tài liệu rèn luyện cho người học các kỹ năng chuyên môn kỹ thuật cụ thể:

  • Kỹ năng tính toán kỹ thuật: Tính toán cự ly tầm nhìn an toàn ($S_1$, $S_2$); tính độ dốc siêu cao ($i_{sc}$) và chiều dài đoạn nối siêu cao ($L_{sc}$); tính toán các yếu tố của đường cong chuyển tiếp Clôtôit (thông số $A$, góc $\varphi_y$, độ dịch $p$, tiếp tuyến $t$, chiều dài đường cong tròn còn lại $K_r$); tính độ mở rộng làn xe trên đường cong bằng ($e_1$); tính toán bán kính và chiều dài tiếp tuyến của đường cong đứng lồi/lõm ($K = R(i_1 - i_2)$).
  • Kỹ năng phân tích và đọc bản vẽ: Đọc hiểu các thông số cao độ đen, cao độ đỏ, xác định khối lượng đào đắp trên trắc dọc; phân tích các bộ phận cấu tạo của trắc ngang đường (bề rộng xe chạy, lề đường, mái taluy, rãnh biên); đọc bản vẽ cấu tạo chi tiết các bộ phận mố trụ (tường đỉnh, tường thân, mũ mố, bản quá độ), các dạng gối cầu và liên kết dầm thép.
  • Kỹ năng tra cứu và ứng dụng tiêu chuẩn: Tra cứu và lựa chọn cấp hạng kỹ thuật, độ dốc taluy đào/đắp, độ dốc dọc giới hạn và chiều dài dốc theo quy chuẩn TCVN 4054-98.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng phương pháp sư phạm kỹ thuật công trình, kết hợp giữa việc mô tả nguyên lý định tính và thiết lập các công thức giải tích định lượng. Nội dung lý thuyết luôn được gắn liền với sơ đồ hình học, bảng chỉ tiêu kỹ thuật và các quy trình tính toán từng bước.

                           QUY TRÌNH TÍNH TOÁN & CẮM ĐƯỜNG CONG CHUYỂN TIẾP

Hệ thống bài tập và phương pháp đồ giải thực hành trong giáo trình gồm:

  • Phương pháp đồ giải tầm nhìn: Hướng dẫn vẽ quỹ đạo chạy xe trên đường cong, sử dụng thước kẻ các đoạn thẳng bằng cự ly tầm nhìn một chiều $S_1$ để thiết lập đường bao các tia nhìn, từ đó xác định phạm vi cần giải phóng chướng ngại vật trong bụng đường cong.
  • Quy trình bố trí siêu cao: Thực hiện theo trình tự 4 bước kỹ thuật (nâng lề đường đạt độ dốc mặt đường $i_{ng}$, nâng làn ngoài quay quanh tim đường để đạt siêu cao ban đầu, xoay mặt đường quanh mép trong hoặc quanh tim đường để đạt siêu cao thiết kế $i_{sc}$, hoàn thiện trên đoạn nối $L_{sc}$).
  • Nguyên tắc kẻ đường đỏ trắc dọc: Phân tích sự khác biệt và phạm vi áp dụng giữa phương pháp đường bao (áp dụng cho địa hình đồng bằng, trung du nhằm giảm khối lượng đào đắp) và phương pháp đường cắt (áp dụng cho địa hình đồi núi nhằm cân bằng đào - đắp).

Việc đánh giá kết quả học tập tập trung vào khả năng vận dụng công thức tính toán hình học tuyến, kỹ năng tra cứu đúng các bảng thông số kỹ thuật tiêu chuẩn và mức độ hiểu biết chính xác về cấu tạo chi tiết các công trình cầu đường.

Điểm nổi bật và thông số kỹ thuật được cập nhật

Giáo trình tổng hợp và số hóa nhiều bảng chỉ tiêu kỹ thuật chính xác từ các quy chuẩn hiện hành:

Hạng mục kỹ thuật Thông số / Tiêu chuẩn quy định trong giáo trình
Phân cấp đường ô tô 6 cấp theo TCVN 4054-98 (Lưu lượng xe thiết kế: Cấp I $> 6000$; Cấp II $3000 \div 6000$; Cấp III $1000 \div 3000$; Cấp IV $300 \div 1000$; Cấp V $50 \div 300$; Cấp VI $< 50\text{ xe/ngđ}$).
Quy định taluy nền đào Đá cứng, phong hóa nhẹ ($1:0,2$); đá dễ phong hóa ($1:0,5 \div 1:1,5$); đất cát, sét cứng/dẻo chặt ($1:1,5$). Bậc thềm chân dốc tối thiểu $0,8\text{ m}$ khi taluy dễ lở.
Quy định taluy nền đắp Chiều cao $< 6\text{ m}$: đá phong hóa nhẹ ($1:1 \div 1:1,3$), cát sỏi ($1:1,5$), đất sét/cát nhỏ ($1:1,5$). Chiều cao $6 \div 12\text{ m}$: đất sét ($1:1,75$).
Độ dốc siêu cao ($i_{sc}$) $i_{sc,\min} = 2%$; $i_{sc,\max} = 6%$; độ dốc xiên tổng hợp $i_x \le 10%$.
Quy chuẩn gối cầu Gối tiếp tuyến thép: nhịp $9 \div 18\text{ m}$ (đường sắt), $12 \div 18\text{ m}$ (ô tô). Gối chậu: nhịp $40 \div 130\text{ m}$, phản lực gối $100 \div 2500\text{ T}$.
Vật liệu cầu BTCT DƯL Bê tông mác $\ge 300$; thép DƯL cường độ $10.000\text{ kg/cm}^2$ (căng trước) và $13.000 \div 18.000\text{ kg/cm}^2$ (căng sau).
Lớp láng mặt áo đường Chiều dày $\le 4\text{ cm}$; đá dăm cường độ $\ge 800\text{ kg/cm}^2$; độ hao mòn thùng quay $\le 40%$ (trầm tích), $\le 35%$ (mác ma); nhựa đặc độ kim lún $60 \div 200$.

Tài liệu chú trọng phân tích các giải pháp xử lý địa chất phức tạp (như vùng đất trượt, bùn đá, hang động Các-xtơ) theo quy trình 22 TCN 171-87, đồng thời cung cấp các phương án gia cố bề mặt taluy chống xói mòn bằng phương pháp sinh học (trồng cỏ) và công trình (lát đá, xếp rọ đá, tấm bê tông đúc sẵn, tầng lọc ngược).

Đối tượng sử dụng giáo trình

Giáo trình được biên soạn phục vụ các nhóm đối tượng cụ thể trong hệ thống giáo dục nghề nghiệp và sản xuất:

  • Sinh viên trình độ Cao đẳng nghề chuyên ngành Xây dựng Cầu đường: Sử dụng làm tài liệu học tập bắt buộc cho môn học Tổng quan Cầu - Đường bộ. Người học cần đáp ứng các điều kiện tiên quyết về kiến thức Toán học kỹ thuật, Hình họa - Vẽ kỹ thuật và Cơ học cơ sở.
  • Giảng viên chuyên ngành công trình giao thông: Sử dụng tài liệu làm khung chương trình chuẩn để xây dựng bài giảng lý thuyết, đề tài thảo luận và hướng dẫn bài tập lớn/đồ án môn học về thiết kế bình đồ, trắc dọc, trắc ngang và cấu tạo mố trụ cầu.
  • Cán bộ kỹ thuật, nhân viên hiện trường và người tự học: Dùng làm tài liệu tra cứu các công thức tính toán hình học tuyến, thông số cấu tạo áo đường, quy cách bố trí liên kết dầm thép, mố trụ và các biện pháp bảo vệ ổn định nền đường.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng người học nào?

Giáo trình được biên soạn theo chương trình đào tạo Cao đẳng nghề ngành Xây dựng Cầu đường của Bộ Giao thông Vận tải, phù hợp cho sinh viên cao đẳng kỹ thuật, học viên các khóa bồi dưỡng nghiệp vụ giao thông và kỹ thuật viên thi công tại công trường.

2. Cần chuẩn bị kiến thức nền tảng nào trước khi học giáo trình này?

Người học cần nắm vững kiến thức cơ bản về Hình họa và Vẽ kỹ thuật xây dựng (để đọc bản vẽ ba hình chiếu), Trắc địa đại cương (khái niệm đường đồng mức, tọa độ, đo đạc trắc dọc/ngang) và Cơ học kỹ thuật (khái niệm lực ly tâm, ứng suất, độ bền vật liệu).

3. Điểm khác biệt của giáo trình so với các tài liệu khác cùng lĩnh vực?

Giáo trình tích hợp đồng thời hai phân mảng Công trình Cầu và Công trình Đường bộ trong cùng một tập tài liệu, xây dựng mối liên kết logic giữa tuyến đường và công trình nhân tạo trên tuyến, đồng thời đối chiếu trực tiếp các công thức tính toán với bảng quy chuẩn TCVN 4054-98.

4. Phương pháp tự học giáo trình này như thế nào để đạt hiệu quả?

Người học cần kết hợp đọc lý thuyết cấu tạo với việc giải trực tiếp các bài toán thiết lập đường cong Clôtôit, tính siêu cao, mở rộng bụng đường cong, đồng thời sử dụng giấy kẻ milimét để thực hành phương pháp đồ giải đường bao tia nhìn và kẻ đường đỏ trắc dọc theo hai phương pháp đường bao/đường cắt.

5. Những tiêu chuẩn kỹ thuật nào được quy chiếu chính trong giáo trình?

Giáo trình trích dẫn và áp dụng các tiêu chuẩn kỹ thuật chính gồm: Tiêu chuẩn Việt Nam TCVN 4054-98 về thiết kế đường ô tô và Tiêu chuẩn ngành 22 TCN 171-87 về quy trình khảo sát địa chất công trình và thiết kế biện pháp ổn định nền đường vùng có sụt trượt.

Kết luận

Giáo trình Môn học Tổng quan Cầu - Đường bộ của Trường Cao đẳng Giao thông Vận tải Trung ương I là tài liệu học thuật tổng hợp các nguyên lý kỹ thuật, cấu tạo kết cấu và phương pháp tính toán hình học cơ bản của công trình giao thông đường bộ và cầu.

Lộ trình học tập đề xuất cho người học là nghiên cứu tuần tự từ công tác khảo sát định tuyến, thiết kế bình đồ - trắc dọc - trắc ngang đến cấu tạo chi tiết các công trình nhân tạo (cầu, cống, hầm, tường chắn) và kết cấu nhịp dầm. Để hoàn thiện kiến thức, người học nên kết hợp tra cứu toàn văn tiêu chuẩn TCVN 4054-98, tiêu chuẩn 22 TCN 171-87 và các tập bản vẽ thiết kế định hình cầu đường liên quan.
