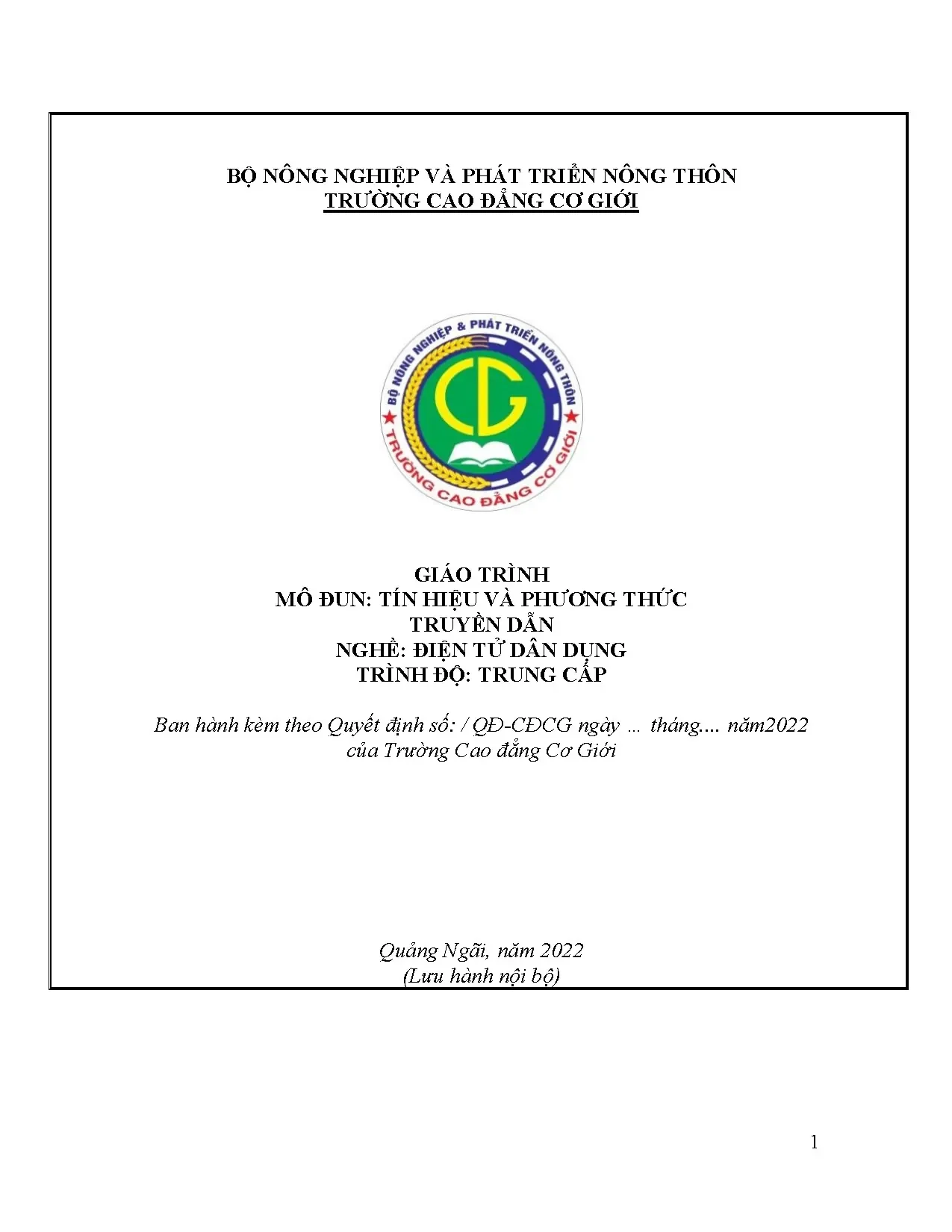

Giáo trình Mô đun: Tín hiệu và Phương thức Truyền dẫn (Mã mô đun: MH 09)

Tổng quan về giáo trình

Giáo trình Tín hiệu và Phương thức Truyền dẫn (Mã số mô đun: MH 09) là tài liệu giảng dạy chuyên môn thuộc chương trình đào tạo nghề Điện tử dân dụng trình độ Trung cấp, do Trường Cao đẳng Cơ giới (trực thuộc Bộ Nông nghiệp và Phát triển Nông thôn) ban hành năm 2022 theo hình thức lưu hành nội bộ, với sự chủ biên của tác giả Hồ Văn Tịnh. Trong cấu trúc tổng thể của chương trình khung nghề Điện tử dân dụng (bao gồm 89 tín chỉ, 1.900 giờ đào tạo), mô đun MH 09 có thời lượng quy chuẩn là 45 giờ (tương đương 3 tín chỉ), bao gồm 38 giờ lý thuyết, 5 giờ thực hành/thảo luận/bài tập và 2 giờ kiểm tra. Mô đun này giữ vị trí cầu nối chuyên môn, được bố trí giảng dạy ngay sau các môn học kỹ thuật cơ sở bắt buộc gồm Kỹ thuật an toàn điện (MH 07) và Điện kỹ thuật (MH 08), đồng thời cung cấp cơ sở lý thuyết tiền đề cho các mô đun kỹ thuật chuyên sâu kế tiếp như Linh kiện điện tử (MĐ 11), Kỹ thuật mạch điện tử I & II (MĐ 12, MĐ 13), và Hệ thống âm thanh - máy thu hình (MĐ 19).

Mục tiêu học tập của giáo trình được xác định cụ thể trên ba phương diện chuẩn đầu ra:

  • Kiến thức (A1): Người học trình bày được các khái niệm cơ bản về các dạng tín hiệu dùng trong công nghệ điện tử - truyền thông, phân tích nguyên tắc hoạt động của các khối chức năng trong hệ thống thông tin dân dụng, các quy luật điều chế, giải điều chế tín hiệu và cơ chế lan truyền sóng điện từ.
  • Kỹ năng (B1): Nhận biết, kiểm tra và phân tích được các khối thiết bị điện tử trong hệ thống thông tin; thực hiện các thao tác tính toán, cân chỉnh hoặc cài đặt các thông số kỹ thuật của thiết bị thu phát truyền tin.
  • Năng lực tự chủ và trách nhiệm (C1, C2): Xây dựng ý thức chủ động, nghiêm túc trong học tập và thao tác kỹ thuật; thực hiện nghiêm ngặt quy định giữ gìn vệ sinh công nghiệp và an toàn cho người và thiết bị.

Giáo trình được cấu trúc thành 3 chương theo tiến trình sư phạm từ tổng thể hệ thống đến xử lý tín hiệu và môi trường truyền dẫn vật lý. Điểm đặc sắc của tài liệu là cách tiếp cận theo quan điểm mở, gắn kết phân tích toán học giải tích (chuỗi Fourier, phép biến đổi phổ, giải tích phi tuyến) với các cấu trúc mạch phần cứng thực tế và ứng dụng dân dụng.

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Nội dung giáo trình được triển khai qua 3 chương chuyên đề với tính liên kết logic chặt chẽ:

[Chương 1: Hệ thống thông tin dân dụng] (6 giờ)
[Chương 2: Các phương thức điều chế & giải điều chế tín hiệu] (23 giờ)
[Chương 3: Các phương thức truyền dẫn sóng điện từ] (16 giờ)

1. Chương 1: Hệ thống thông tin dân dụng (Thời lượng: 6 giờ lý thuyết)

  • Sơ đồ khối và nguyên lý hoạt động: Mô tả chức năng của khối phát (mã hóa, điều chế, khuếch đại), môi trường truyền dẫn (suy hao công suất, trễ pha theo cự ly), khối thu (khuếch đại bù suy hao, giải điều chế, giải mã, chọn lọc kênh) và khối tác nhân gây nhiễu, can nhiễu, méo dạng phi tuyến.
  • Phân loại hệ thống: Phân loại theo phương thức truyền (đơn công - simplex, bán song công - half duplex, song công - full duplex); phân loại theo lĩnh vực ứng dụng bao gồm thông tin vô tuyến cố định (viba chuyển tiếp), thông tin vô tuyến di động (mặt đất PSTN/MCA, hàng hải GMDSS/MARISAT/INMARSAT, hàng không ARINC/Airfone) và thông tin vệ tinh (vệ tinh địa tĩnh ở độ cao 36.000 km, chu kỳ quay 24 giờ, phân tách tần số đường lên - uplink và đường xuống - downlink).
  • Hiện tượng Fading và suy hao môi trường: Định nghĩa và phân loại Fading (Fading phẳng, Fading chọn lọc tần số, Fading nhanh do hiệu ứng Doppler, Fading chậm do hiệu ứng bóng râm - shadowing). Khảo sát suy hao do mưa theo hàm logarit và các giải pháp kỹ thuật khắc phục (phân tập diversity, mạch san bằng thích nghi ATDE với thuật toán Zero Forcing và LMS, trải phổ với máy thu RAKE, ghép kênh phân chia theo tần số trực giao OFDM).
  • Phân loại nhiễu vô tuyến: Nhiễu trắng Gaussian (AWGN), nhiễu liên ký tự (ISI) và giải pháp lọc theo tiêu chuẩn Nyquist I, nhiễu xuyên kênh (ICI), nhiễu đồng kênh (CCI) trong mạng tế bào (cellular) và nhiễu đa truy nhập (MAI).
  • Nguyên lý đổi tần và dịch phổ tín hiệu: Phân tích toán học hàm mật độ phổ biên độ phức $S(\omega)$ qua cặp tích phân Fourier; các tính chất của phổ (tính tuyến tính, dịch thời gian/giữ chậm, co giãn thời gian - tần số, vi phân/tích phân, tích chập); phân tích giải tích mạch biến tần sử dụng phần tử phi tuyến tiệm cận bằng đa thức bậc 2 ($i = a_0 + a_1u + a_2u^2$) để tạo ra thành phần trung tần hữu ích $\omega_{tg} = |\omega_0 - \omega_{ns}|$ với hỗ dẫn biến tần $S_{bt} = a_2 U_{ns}$; phân tích ảnh hưởng gây méo do thành phần phi tuyến bậc 4.
  • Kỹ thuật đồng chỉnh mạch thu và mạch trộn tần: Phân tích kỹ thuật "3 điểm đồng chỉnh" (tần số 600 kHz, 950 kHz, 1.500 kHz) trong máy thu AM dân dụng (tần số trung tần $IF = 455\text{ kHz}$) sử dụng nhóm tụ điều hưởng chính $C_0$, tụ tinh chỉnh song song $C_1$ và tụ cắt nối tiếp $C_p$; sơ đồ nguyên lý mạch trộn tần thụ động (diode đơn/kép, vòng cân bằng kép) và mạch trộn tần chủ động (JFET, JFET hai cực cổng, Transistor lưỡng cực BJT).

2. Chương 2: Các phương thức điều chế và giải điều chế tín hiệu (Thời lượng: 23 giờ gồm 17h lý thuyết, 5h thực hành/thảo luận, 1h kiểm tra)

  • Cơ sở biểu diễn tín hiệu: Khái niệm tín hiệu, dải động, thành phần một chiều (DC) và xoay chiều (AC), thành phần chẵn/lẻ, biểu diễn tín hiệu dưới dạng hàm phức trên miền thời gian $t$ và tham số trễ $\tau$.
  • Kỹ thuật điều chế biên độ (AM): Khái niệm đường bao AM, phân tích phổ tần số và dải thông $B_{AM} = 2f_m$, hệ số điều chế $m$, phân bố điện áp và cán cân công suất toàn phần $P_{AM} = P_c(1 + \frac{m^2}{2})$; sơ đồ mạch điện điều chế AM mức thấp, điều chế công suất trung bình, mạch điều hợp đồng thời cực nền - cực thu và mạch điều chế sử dụng vi mạch tích hợp tuyến tính.
  • Kỹ thuật điều chế góc (FM và PM): Nguyên lý điều tần và điều pha, phân tích độ lệch tần số cực đại $\Delta f$, độ lệch pha $\Delta \phi$, hệ số điều chế $\beta$, yêu cầu băng thông theo quy tắc Carson ($B = 2(\Delta f + f_m)$), phân bố công suất sóng mang; sơ đồ mạch tiền nhấn (pre-emphasis) và giải nhấn (de-emphasis); mạch điều chế FM sử dụng diode biến dung (varactor) và vi mạch chuyên dụng.
  • Kỹ thuật giải điều chế tín hiệu: Sơ đồ khối và nguyên lý tách sóng biên độ AM (tách sóng đường bao); nguyên lý và mạch giải điều chế tần số FM thông qua mạch tách sóng độ dốc đơn (slope detector) và mạch tách sóng độ dốc cân bằng (balanced slope detector).

3. Chương 3: Các phương thức truyền dẫn sóng điện từ (Thời lượng: 16 giờ gồm 15h lý thuyết, 1h kiểm tra)

  • Môi trường truyền dẫn vật lý: Cấu trúc và đặc tính truyền sóng trong tầng đối lưu và tầng điện ly của khí quyển; đặc tính truyền dẫn tín hiệu trong môi trường cáp hữu tuyến.
  • Phương thức lan truyền sóng vô tuyến: Cơ chế truyền dẫn bằng sóng đất (nhiễu xạ quanh bề mặt cong của Trái Đất), truyền dẫn bằng phản xạ tầng điện ly/tầng đối lưu (sóng trời), truyền dẫn tầm nhìn thẳng (LOS - Line of Sight), truyền dẫn chuyển tiếp qua trạm lặp vệ tinh và truyền qua mạng cáp.
  • Anten thông dụng trong thiết bị dân dụng: Cấu tạo, nguyên lý bức xạ, đồ thị định hướng và ứng dụng của anten chấn tử vòng (folded dipole) và anten phản xạ parabol.

Kiến thức nền tảng được xây dựng

Giáo trình thiết lập hệ thống tri thức nền tảng mang tính quy chuẩn kỹ thuật cho học viên ngành Điện tử dân dụng:

  1. Lý thuyết phân tích tín hiệu và phổ: Nắm vững mối liên hệ đối ngẫu giữa biểu diễn thời gian $s(t)$ và biểu diễn tần số $S(\omega)$ thông qua biến đổi Fourier, hiểu rõ bản chất của việc mở rộng/thu hẹp dải thông tín hiệu khi nén/giãn thời gian.
  2. Nguyên lý phi tuyến và biến đổi tần số: Hiểu cơ chế tạo sóng điều hòa mới khi cho tín hiệu đi qua phần tử phi tuyến, nguyên tắc triệt tiêu thành phần hài không mong muốn để trích xuất tín hiệu trung tần $IF$.
  3. Cơ sở điều chế và phân bố năng lượng: Nắm vững quy luật biến đổi biên độ, tần số, pha của sóng mang cao tần theo tín hiệu tin tức; quy luật phân bổ công suất sóng mang và các dải biên trong tín hiệu AM/FM.
  4. Lý thuyết trường điện từ và bức xạ anten: Cơ chế bức xạ sóng điện từ vào không gian tự do, sự tương quan giữa kích thước vật lý của anten với bước sóng công tác ($\lambda \ge \frac{c}{f}$), và các quy luật khúc xạ, phản xạ, suy hao trên đường truyền.

Kỹ năng phát triển

Thông qua nội dung lý thuyết và các giờ thực hành, bài tập thảo luận, giáo trình rèn luyện cho người học các kỹ năng chuyên môn:

  • Kỹ năng tính toán kỹ thuật: Xác định chính xác các đại lượng băng thông kênh truyền, hệ số điều chế ($m, \beta$), dải thông công tác theo chuẩn Carson, công suất tiêu tán trên tải, tần số dao động nội $f_{LO}$ tương ứng với tần số sóng mang $f_{RF}$ và trung tần $f_{IF}$.
  • Kỹ năng phân tích sơ đồ mạch: Đọc hiểu, bóc tách chức năng các linh kiện trong sơ đồ nguyên lý mạch trộn tần JFET/BJT, mạch điều biến varactor, mạch tách sóng diode và các mạch giải điều chế độ dốc cân bằng.
  • Kỹ năng hiệu chỉnh thiết bị (Tracking Alignment): Ứng dụng quy trình kỹ thuật "3 điểm đồng chỉnh" để cân chỉnh các tụ tinh chỉnh ($C_1$) và tụ cắt ($C_p$) trong khối cao tần máy thu, đảm bảo sai lệch tần số trung tần không vượt quá ngưỡng cho phép ($\pm 3\text{ kHz}$).
  • Kỹ năng đánh giá chất lượng truyền dẫn: Nhận diện và phân tích nguyên nhân gây suy giảm tín hiệu (Fading, nhiễu ISI, can nhiễu đồng kênh, suy hao do thời tiết) để đề xuất phương án xử lý hoặc lắp đặt anten thu phát thích hợp.

Phương pháp giảng dạy và học tập

Giáo trình quy định cụ thể phương pháp tổ chức dạy học và đánh giá kết quả nhằm đảm bảo chuẩn đầu ra mô đun:

1. Phương pháp sư phạm và tổ chức dạy học

  • Đối với người dạy: Áp dụng phương pháp dạy học tích cực, bao gồm trình chiếu phương tiện trực quan (mô hình, máy chiếu), thuyết trình ngắn gọn kết hợp nêu vấn đề kỹ thuật, định hướng học sinh đọc tài liệu chuyên ngành. Trong các giờ bài tập/thực hành, giáo viên thực hiện thao tác mẫu, hướng dẫn học viên thực hiện và trực tiếp sửa sai tại chỗ trên mô hình thiết bị.
  • Đối với người học: Thực hiện học tập kết hợp cá nhân và làm việc nhóm. Mỗi nhóm gồm 2-3 người học được giao chủ đề thảo luận kỹ thuật trước khi lên lớp (ví dụ: so sánh mạch trộn tần chủ động và thụ động, tính toán băng thông tín hiệu góc). Học viên tự nghiên cứu tài liệu, ghi chép, tổng hợp và viết báo cáo nhóm.
  • Điều kiện cơ sở vật chất: Phòng học chuyên môn hóa trang bị máy tính, máy chiếu, bảng phấn, tranh vẽ sơ đồ khối; kèm theo mô hình thực hành mạch truyền thông, bộ dụng cụ nghề điện - điện tử và học cụ mô phỏng.

2. Quy định kiểm tra và phương pháp đánh giá

Quy trình đánh giá học phần tuân thủ Quy chế đào tạo Trung cấp hệ chính quy ban hành kèm theo Thông tư số 09/2017/TT-BLĐTBXH ngày 13/3/2017 của Bộ trưởng Bộ Lao động - Thương binh và Xã hội, cụ thể hóa tại Trường Cao đẳng Cơ giới như sau:

Hình thức kiểm tra Thời điểm tổ chức Phương pháp & Hình thức đánh giá Chuẩn đầu ra đánh giá Trọng số điểm
Kiểm tra thường xuyên Sau 15 giờ học Vấn đáp / Viết / Trắc nghiệm / Báo cáo A1, C1, C2 Hệ số 1 (Gộp cùng định kỳ chiếm 40% điểm mô đun)
Kiểm tra định kỳ Sau 30 giờ học Tự luận và thực hành thao tác mạch A2, B1, C1, C2 Hệ số 2 (Gộp cùng thường xuyên chiếm 40% điểm mô đun)
Thi kết thúc mô đun Sau 45 giờ học Vấn đáp kết hợp thực hành trên mô hình A1, A2, B1, B2, C1, C2 60% tổng điểm mô đun
  • Thang điểm: Đánh giá theo thang điểm 10 (từ 0 đến 10), làm tròn đến một chữ số thập phân.
  • Điều kiện dự thi: Người học phải tham dự tối thiểu 70% tổng thời lượng giảng dạy tích hợp. Trường hợp vắng quá 30% số giờ quy định, người học bắt buộc phải học lại toàn bộ mô đun để đủ điều kiện xét thi.

Điểm nổi bật và cập nhật kỹ thuật của giáo trình

Giáo trình tích hợp các nội dung kỹ thuật từ lý thuyết truyền thông cơ bản đến các hệ thống và giải pháp công nghệ hiện đại trong thông tin dân dụng:

  1. Khảo sát toàn diện các hệ thống thông tin chuyên dụng: Bên cạnh hệ thống thông tin mặt đất dân dụng (mạng di động công cộng PSTN, mạng vô tuyến dùng riêng MCA, máy bộ đàm), giáo trình đưa vào nội dung phân tích chi tiết về hệ thống thông tin hàng hải (tiêu chuẩn ITU-R, hệ thống vệ tinh MARISAT, INMARSAT, hệ thống an toàn và cứu nạn hàng hải toàn cầu GMDSS) và thông tin hàng không (hệ thống ARINC, Airfone điều chế đơn biên SSB ở dải tần 800 - 900 MHz).
  2. Hệ thống hóa các giải pháp xử lý Fading chọn lọc tần số: Giáo trình không chỉ dừng lại ở việc mô tả hiện tượng Fading đa đường mà đi sâu vào 5 giải pháp công nghệ triệt tiêu Fading chọn lọc và nhiễu liên ký tự (ISI):
    • Kỹ thuật phân tập (Diversity) không gian và thời gian.
    • Mạch san bằng thích nghi miền thời gian ATDE (Adaptive Time Domain Equalizer) sử dụng thuật toán Cưỡng ép không (Zero Forcing - ZF) và Sai số trung bình bình phương cực tiểu (LMS).
    • Ứng dụng mã sửa lỗi giảm tỷ lệ lỗi bit (BER).
    • Kỹ thuật trải phổ chuỗi trực tiếp (DSSS) kết hợp cấu trúc máy thu RAKE trích xuất và tổng hợp các tia sóng đa đường.
    • Kỹ thuật điều chế đa sóng mang OFDM ứng dụng trong truyền hình số mặt đất DVB-T, Wi-Fi, WiMAX và thông tin di động.
  3. Cụ thể hóa các giải pháp phần cứng truyền thống: Tài liệu phân tích chi tiết cấu trúc phần cứng của máy thu thanh siêu ngoại sai dân dụng, bao gồm công thức tiệm cận phi tuyến để tính hỗ dẫn biến tần, sơ đồ mạch trộn tần dùng linh kiện bán dẫn (diode, JFET, Dual-gate MOSFET, BJT) và giải pháp kỹ thuật "3 điểm đồng chỉnh" khắc phục sai số tần số dao động nội trên dải sóng AM.
  4. Tính kế thừa học thuật rõ ràng: Giáo trình xây dựng nội dung dựa trên việc tiếp thu có chọn lọc các tài liệu học thuật tiêu chuẩn trong nước, bao gồm:
    • Cơ sở kỹ thuật truyền số liệu (Nguyễn Văn Thường, Nhà xuất bản Khoa học và Kỹ thuật, Hà Nội, 1999).
    • Hệ thống viễn thông (Lê Tiến Thường, Nhà xuất bản Đại học Quốc gia).

Đối tượng sử dụng giáo trình

Giáo trình được biên soạn phục vụ các nhóm đối tượng cụ thể trong hệ thống giáo dục nghề nghiệp và kỹ thuật ứng dụng:

  • Học sinh/sinh viên hệ Trung cấp nghề Điện tử dân dụng: Là đối tượng người học chính quy tiếp cận mô đun MH 09 theo chương trình đào tạo chuẩn của Trường Cao đẳng Cơ giới.
  • Điều kiện tiên quyết đối với người học: Để tiếp thu hiệu quả mô đun này, người học bắt buộc phải hoàn thành các môn học kỹ thuật cơ sở trước đó gồm Kỹ thuật an toàn điện (MH 07) và Điện kỹ thuật (MH 08). Người học cần có kiến thức cơ sở về giải tích mạch điện một chiều/xoay chiều, các định luật Kirchhoff, kiến thức toán học về tích phân và hiểu biết cơ bản về linh kiện bán dẫn.
  • Giảng viên chuyên ngành Điện - Điện tử: Sử dụng tài liệu làm khung giáo trình chuẩn để biên soạn giáo án lý thuyết, thiết kế bài tập phân tích mạch, xây dựng phiếu hướng dẫn thực hành và ngân hàng câu hỏi kiểm tra đánh giá theo chuẩn đầu ra.
  • Kỹ thuật viên và người tự học: Phục vụ làm tài liệu tra cứu kỹ thuật cho thợ sửa chữa, kỹ thuật viên lắp đặt và bảo dưỡng thiết bị điện tử - truyền thông dân dụng (máy thu thanh, thiết bị thu phát vô tuyến, hệ thống anten, thiết bị truyền dẫn tín hiệu).

Câu hỏi thường gặp (FAQ)

1. Giáo trình này phù hợp với đối tượng người học nào?

Giáo trình được thiết kế chuẩn mực cho học sinh, sinh viên theo học nghề Điện tử dân dụng ở trình độ Trung cấp (hoặc Cao đẳng kỹ thuật tham khảo), cung cấp tri thức cơ bản về tín hiệu và truyền dẫn vô tuyến/hữu tuyến trong đời sống dân dụng.

2. Người học cần chuẩn bị những kiến thức nền tảng nào trước khi học mô đun này?

Người học cần tích lũy các kiến thức nền tảng từ hai mô đun tiên quyết: Kỹ thuật an toàn điện (MH 07) và Điện kỹ thuật (MH 08), đặc biệt là kiến thức về phân tích mạch xoay chiều R-L-C, hiện tượng cộng hưởng, nguyên lý phân cực linh kiện bán dẫn và các phép toán giải tích cơ bản.

3. Giáo trình này có điểm gì khác biệt so với các giáo trình lý thuyết truyền thông thuần túy?

Giáo trình không thuần túy trình bày toán học lý thuyết mà luôn quy chiếu các công thức giải tích (như tích phân Fourier, chuỗi Taylor phi tuyến) về các sơ đồ mạch phần cứng cụ thể (mạch trộn tần JFET, mạch điều biến varactor, mạch tách sóng diode) và các quy trình cân chỉnh tham số thực tế (cân chỉnh 3 điểm trên dải sóng thu AM).

4. Phương pháp nào giúp người học tự học và hoàn thành tốt mô đun MH 09?

Người học cần đọc trước nội dung từng bài học theo mục lục, hệ thống lại các công thức tính toán thông số điều chế (băng thông, công suất, hệ số điều chế), chủ động giải đáp các câu hỏi thảo luận cuối mỗi chương, tham gia đầy đủ tối thiểu 70% số giờ học tích hợp trên lớp và rèn luyện kỹ năng đo kiểm trên mô hình thực hành.

5. Có những tài liệu bổ trợ và công cụ nào kèm theo giáo trình?

Kèm theo giáo trình là hệ thống câu hỏi/bài tập thảo luận sau mỗi chương, trang thiết bị máy đo - mô hình thực hành của phòng bộ môn và 2 tài liệu tham khảo chính: Cơ sở kỹ thuật truyền số liệu (Nguyễn Văn Thường, NXB KHKT, 1999) và Hệ thống viễn thông (Lê Tiến Thường, NXB ĐHQG).

Kết luận

Giáo trình Tín hiệu và Phương thức Truyền dẫn (Mã mô đun: MH 09) do Trường Cao đẳng Cơ giới biên soạn năm 2022 là tài liệu học thuật thể hiện sự kết hợp giữa phân tích lý thuyết tín hiệu và giải pháp mạch điện tử thông tin dân dụng. Với dung lượng 45 giờ đào tạo, giáo trình cung cấp đầy đủ các tri thức cốt lõi về cấu trúc hệ thống viễn thông, cơ chế biến tần - đổi phổ, các kỹ thuật điều chế/giải điều chế tương tự AM/FM/PM, đặc tính suy hao truyền sóng trong khí quyển và nguyên lý làm việc của các loại anten cơ bản.

Để hoàn thiện chương trình nghề Điện tử dân dụng, người học sử dụng mô đun MH 09 làm nền tảng trực tiếp để tiếp tục nghiên cứu các học phần thực hành chuyên môn sâu như Kỹ thuật mạch điện tử I & II (MĐ 12, MĐ 13), Hệ thống âm thanh - máy thu hình (MĐ 19), Điện tử công suất (MH 17) và Thực tập sản xuất (MĐ 23).
