Tổng quan về giáo trình (250-300 từ)

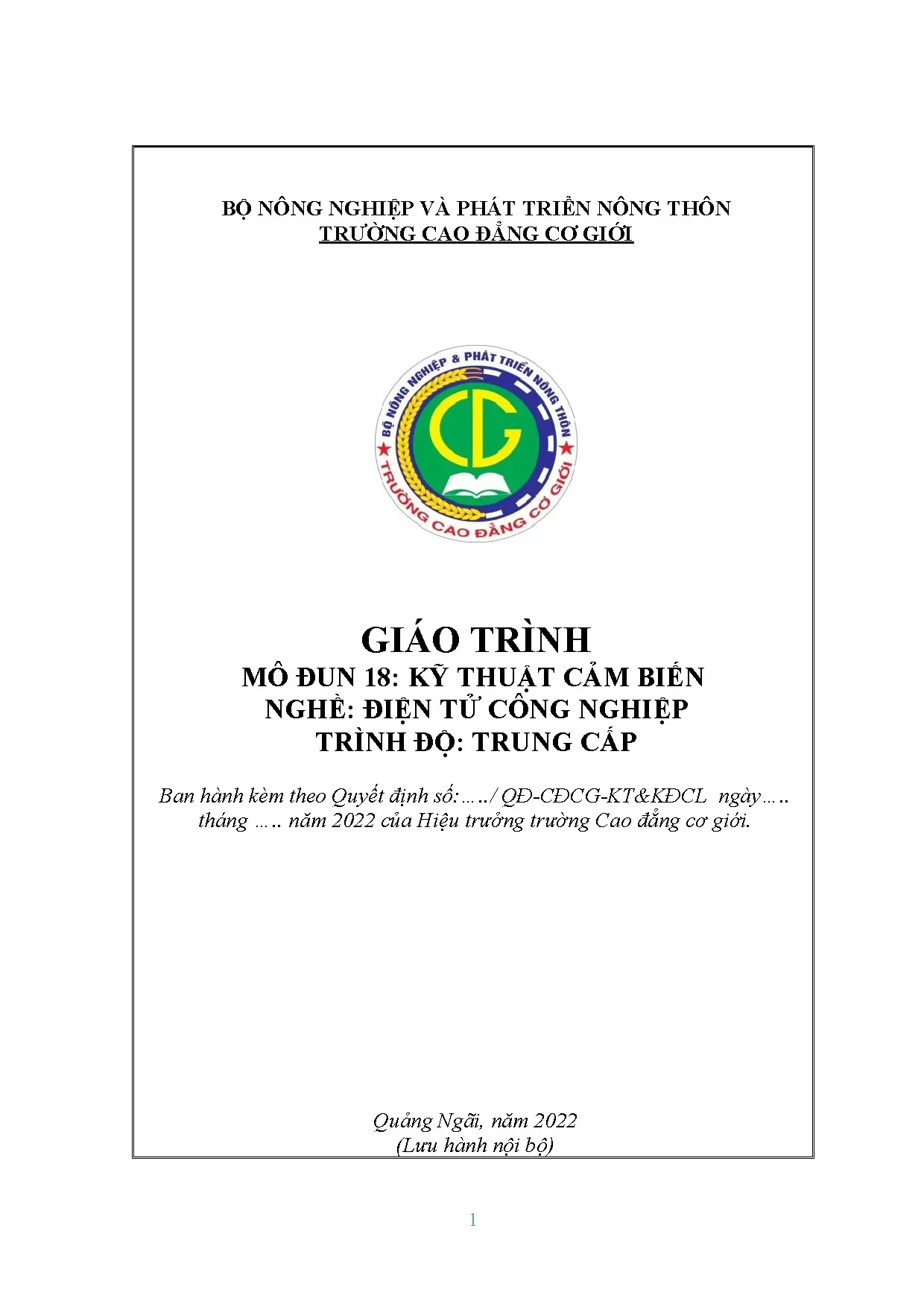

Giáo trình Mô đun 18: Kỹ thuật cảm biến (mã hiệu MĐ18) được biên soạn theo chương trình đào tạo nghề Điện tử công nghiệp trình độ Trung cấp, ban hành kèm theo Quyết định của Hiệu trưởng Trường Cao đẳng Cơ giới (Bộ Nông nghiệp và Phát triển Nông thôn) năm 2022 tại Quảng Ngãi, do Bùi Quang Toản làm chủ biên. Mô đun có tổng thời lượng 75 giờ (30 giờ lý thuyết, 42 giờ thực hành/thí nghiệm/thảo luận, 3 giờ kiểm tra), tương đương 3 tín chỉ.

Trong chương trình đào tạo, MĐ18 thuộc nhóm mô đun chuyên môn ngành, nghề (nhóm II.2), được bố trí giảng dạy sau các môn học cơ sở gồm Linh kiện điện tử (MĐ11), Đo lường điện tử (MĐ12) và Kỹ thuật xung - số (MĐ17). Mô đun đóng vai trò nền tảng để người học tiếp thu các nội dung chuyên sâu tiếp theo như Điện tử nâng cao (MĐ19), Thiết kế chế tạo mạch in (MĐ20), Vi điều khiển (MĐ21), PLC cơ bản (MĐ22) và Robot công nghiệp (MĐ23).

Mục tiêu học tập của giáo trình xác định rõ chuẩn đầu ra:

  • Kiến thức (A1): Trình bày đặc tính cấu tạo, nguyên lý hoạt động của các loại cảm biến; phân tích nguyên lý mạch điện cảm biến; thiết kế mạch cảm biến đơn giản đạt yêu cầu kỹ thuật.
  • Kỹ năng (B2, B3): Thực hành lắp ráp, kiểm tra, vận hành và sửa chữa các mạch điều khiển ứng dụng cảm biến đúng yêu cầu kỹ thuật.
  • Năng lực tự chủ và trách nhiệm (C1): Hình thành tính chính xác khoa học và tác phong công nghiệp.

Giáo trình tiếp cận theo phương pháp mô đun tích hợp, kết nối giữa nguyên lý biến đổi không điện sang tín hiệu điện với kỹ năng đo kiểm thực tế trên các linh kiện công nghiệp tiêu chuẩn.

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương/chủ đề chính

Cấu trúc giáo trình gồm 1 bài mở đầu và 5 bài/chương chuyên môn:

  1. Bài mở đầu: Khái niệm cơ bản về các bộ cảm biến (2 giờ lý thuyết): Giới thiệu định nghĩa cảm biến, cấu trúc hàm truyền đạt $s = f(m)$, phương pháp tuyến tính hóa từng đoạn, sơ đồ khối hệ thống đo lường - điều khiển tự động ghép vi điều khiển và máy tính (PC). Phân loại cảm biến theo nguyên lý chuyển đổi (vật lý, hóa học, sinh học), dạng kích thích (nhiệt, quang, điện, từ, cơ, âm thanh), tính năng kỹ thuật và mô hình mạch thay thế (cảm biến tích cực và cảm biến thụ động).
  2. Chương 1: Cảm biến nhiệt độ (18 giờ: 7 lý thuyết, 10 thực hành, 1 kiểm tra): Khảo sát các thang đo nhiệt độ (Kelvin, Celsius, Fahrenheit) và định luật Carnot; nhiệt điện trở kim loại Platin (Pt10, Pt100, Pt500, Pt1000 theo tiêu chuẩn DIN IEC751-1983, phương trình Callendar - Van Dusen) và Nickel (ZNI1000); 4 kỹ thuật nối dây đo (2 dây, 3 dây, 4 dây, 2 dây có bộ biến đổi dòng $4\text{ mA} - 20\text{ mA}$); cảm biến nhiệt silic KTY (KTY81, KTY82, KTY83, KTY84 của Philips); IC cảm biến nhiệt độ (LM35/LM34, AD590); nhiệt điện trở NTC (đặc tính tĩnh V-I 3 vùng, ứng dụng đo mức chất lỏng, bù nhiệt, mạch rơle trễ); nhiệt điện trở PTC (đặc tính nhiệt - trở 3 vùng, ứng dụng khởi động đèn huỳnh quang, bảo vệ cuộn dây stator động cơ hạ áp qua bộ điều khiển KLIXON 40/41/42AA series).
  3. Chương 2: Cảm biến tiệm cận và các loại cảm biến xác định vị trí, khoảng cách (15 giờ: 6 lý thuyết, 9 thực hành): Cấu tạo, nguyên lý hoạt động và bài tập thực hành với cảm biến tiệm cận điện cảm, cảm biến tiệm cận điện dung.
  4. Chương 3: Cảm biến đo lưu lượng (15 giờ: 6 lý thuyết, 8 thực hành, 1 kiểm tra): Phương pháp đo lưu lượng dựa trên sự chênh lệch áp suất và phương pháp đo lưu lượng bằng tần số dòng xoáy (vortex).
  5. Chương 4: Đo vận tốc vòng quay và góc quay (13 giờ: 5 lý thuyết, 8 thực hành): Phương pháp đo vận tốc vòng quay bằng kỹ thuật Analog, quang điện tử, nguyên tắc điện trở từ; cảm biến đo góc với tổ hợp điện trở từ; thực hành đo góc với encoder tương đối và tuyệt đối.
  6. Bài 5: Cảm biến quang điện (12 giờ: 4 lý thuyết, 7 thực hành, 1 kiểm tra): Khảo sát cấu tạo và nguyên lý hoạt động của cảm biến quang loại thu phát độc lập, loại phản xạ, loại khuếch tán; các ứng dụng công nghiệp và bài tập thực hành.

Progression logic của giáo trình đi từ cơ sở lý thuyết tổng quan về hệ thống đo lường và phân loại cảm biến, tiến tới từng nhóm cảm biến đại lượng vật lý cụ thể (nhiệt độ $\rightarrow$ vị trí/khoảng cách $\rightarrow$ lưu lượng $\rightarrow$ vận tốc/góc quay $\rightarrow$ quang học). Mỗi chương đều kết thúc bằng các bài thực hành đo kiểm thông số trực tiếp.

Kiến thức nền tảng được xây dựng

  • Fundamental theories: Định luật Carnot về nhiệt động học xác định thang đo nhiệt độ tuyệt đối; phương trình Callendar - Van Dusen cho nhiệt điện trở Platin; nguyên lý điện trở phân rải (spreading resistance) trong tinh thể silic; lý thuyết dịch chuyển hạt mang điện qua tiếp giáp bán dẫn p-n dưới tác động nhiệt độ.
  • Core principles: Nguyên lý chuyển đổi đại lượng không điện $m$ thành đại lượng mang tính chất điện $s$; nguyên lý cầu đo bù sai số điện trở dây dẫn; nguyên lý tự gia nhiệt của phần tử bán dẫn oxit gốm; nguyên lý cảm ứng điện từ và hiệu ứng quang điện trong phát hiện vật thể.
  • Essential frameworks: Khung cấu trúc hệ thống đo lường điều khiển vòng kín gồm các khối chức năng: Đối tượng đo $\rightarrow$ Cảm biến thu nhận $\rightarrow$ Mạch xử lý tín hiệu / Vi điều khiển $\rightarrow$ Thiết bị chấp hành / Khối hiển thị.

Kỹ năng phát triển

  • Technical skills: Lắp ráp mạch đo nhiệt độ sử dụng Pt100/Pt1000 kết hợp IC ADT70; ráp mạch đo nhiệt độ dùng LM35 (ngõ ra $10\text{ mV}/^\circ\text{C}$); đấu nối và hiệu chỉnh cảm biến tiệm cận điện cảm, điện dung; vận hành thiết bị đọc xung encoder; lắp đặt mạch cảm biến quang điện.
  • Analytical skills: Xác định và vẽ đường đặc tính $R=f(T)$ và đặc tuyến V-I của linh kiện NTC, PTC; phân tích sai số do điện trở đường dây và tính toán giá trị điện trở bù trừ; phân tích sơ đồ nguyên lý mạch điều khiển trong máy công nghiệp.
  • Practical competencies: Sử dụng thiết bị đo (mili vôn kế, mili ampe kế); chẩn đoán và sửa chữa sai hỏng trên các mô hình mạch cảm biến; tuân thủ quy trình an toàn lao động trong xưởng thực hành.

Phương pháp giảng dạy và học tập (300-350 từ)

  • Pedagogical approach: Giáo trình áp dụng phương pháp dạy học tích hợp giữa lý thuyết và thực hành (tỷ lệ: 30 giờ lý thuyết / 42 giờ thực hành / 3 giờ kiểm tra). Đối với giảng viên, phương pháp dạy học tích cực được triển khai thông qua trình chiếu, diễn giảng ngắn, nêu vấn đề, thao tác mẫu và sửa sai trực tiếp tại chỗ cho học viên. Hoạt động thực hành được tổ chức theo nhóm nhỏ trên các bộ học cụ và mô hình mô phỏng.
  • Bài tập và case studies: Giáo trình xây dựng các bài tập tính toán định lượng cụ thể, điển hình như bài toán xác định sai số dây dẫn đồng (chiều dài 100m, tiết diện 0,5 $mm^2$, điện trở 6,8 $\Omega$, gây ra sai lệch nhiệt độ $17^\circ\text{C}$ trên cảm biến Pt100) và phương pháp cân chỉnh biến trở bù 10 $\Omega$. Case study thực tế bao gồm mạch bảo vệ cuộn stator động cơ hạ áp quá nhiệt bằng chuỗi cảm biến PTC ghép nối thiết bị điều khiển KLIXON 40/41/42AA series; mạch trễ dòng đỉnh trong chiếu sáng sử dụng đặc tính NTC.
  • Practical exercises: Hệ thống bài thực hành bao gồm: khảo sát cảm biến Pt100/Pt1000 với IC ADT70; đo điện áp ngõ ra của LM35 trên các dải nhiệt độ $+2^\circ\text{C} \div 150^\circ\text{C}$ và $-55^\circ\text{C} \div 150^\circ\text{C}$; lập bảng số liệu đo dòng - áp với khoảng cách thời gian 30 giây để lấy đường đặc tính tĩnh của NTC (mã A34-2/30) và PTC; thực hành đo lưu lượng và đo góc với encoder.
  • Assessment methods: Thực hiện theo Quy chế đào tạo trung cấp chính quy (Thông tư số 09/2017/TT-BLĐTBXH). Điểm đánh giá gồm:
    • Kiểm tra thường xuyên (Hệ số 1, chiếm trọng số trong 40% điểm quá trình): 1 cột điểm sau 10 giờ học (hình thức hỏi miệng/tự luận, đánh giá chuẩn A1, C1).
    • Kiểm tra định kỳ (Hệ số 2, chiếm trọng số trong 40% điểm quá trình): 3 cột điểm sau 20 giờ học (hình thức tự luận/trắc nghiệm/thực hành, đánh giá chuẩn A2, B1, C1, C2).
    • Thi kết thúc mô đun (Trọng số 60%): Vấn đáp và thực hành trên mô hình sau 75 giờ học (đánh giá tổng hợp A1, A2, B1, C1, C2). Thang điểm chấm từ 0 đến 10, làm tròn 1 chữ số thập phân.
  • Self-study guidelines: Học viên phải chủ động nghiên cứu tài liệu trước khi đến lớp; tổ chức tự học theo nhóm 2-3 người được phân công chủ đề thảo luận; tham dự tối thiểu 70% tổng số giờ giảng tích hợp (nghỉ học quá 30% số giờ phải học lại mô đun).

Điểm nổi bật và cập nhật (250-300 từ)

  • Updates so với editions cũ: Giáo trình cập nhật các tiêu chuẩn đo lường quốc tế như tiêu chuẩn nhiệt điện trở Platin DIN IEC751-1983 (sửa đổi năm 1986 và 1995), cung cấp hệ số phương trình Callendar - Van Dusen cho các thang nhiệt độ từ $-200^\circ\text{C}$ đến $850^\circ\text{C}$ và bảng phân cấp dung sai A, B, C, D. Cập nhật các giải pháp kết nối 3 dây và 4 dây giúp loại bỏ hoàn toàn sai số điện trở dây dẫn thay cho kỹ thuật 2 dây truyền thống.
  • Current trends được integrate: Tích hợp công nghệ cảm biến nhiệt bán dẫn silic KTY (dòng KTY81, KTY82, KTY83, KTY84 của Philips) sản xuất theo nguyên lý điện trở phân rải (spreading resistance) với cấu trúc vỏ SOD70, SOT23, SOD68 (DO-34). Công nghệ này cho phép độ ổn định cao với thời gian hoạt động đạt 450.000 giờ, thay thế dần các loại cảm biến phi tuyến truyền thống trong các mạch tích hợp mật độ cao.
  • Real-world applications: Cung cấp thông số kỹ thuật và mạch đấu nối của các linh kiện thương mại thực tế: cảm biến niken ZNI1000 (ZETEX Semiconductors); cảm biến NTC các dòng SCK, TCF, TTF, TSM và PTC các dòng KRG, KSH, PD, PP (Thinking Electronic Industrial); IC cảm biến LM35 (National Semiconductor), AD590 (Analog Devices ngõ ra $1\text{ }\mu\text{A/K}$); thiết bị bảo vệ động cơ KLIXON BA series.
  • Industry connections: Cấu trúc sơ đồ nguyên lý ghép nối cảm biến trực tiếp với vi điều khiển (Microcontroller) và máy tính điều khiển (PC), phản ánh mô hình vận hành tự động hóa thực tế trong các nhà máy, xí nghiệp công nghiệp.

Đối tượng sử dụng giáo trình (200-250 từ)

  • Sinh viên năm mấy/ngành nào: Giáo trình được thiết kế chuyên biệt cho học sinh, sinh viên trình độ Trung cấp nghề Điện tử công nghiệp (thuộc khối mô đun chuyên môn MĐ18). Ngoài ra, tài liệu còn phục vụ cho các khóa đào tạo nghề ngắn hạn, công nhân kỹ thuật cần nâng cao trình độ tay nghề tại các cơ sở sản xuất.
  • Prerequisites cần có: Để tiếp thu tốt mô đun này, người học cần hoàn thành các môn học, mô đun cơ sở tiên quyết trong chương trình khung gồm: An toàn lao động (MH07), Điện kỹ thuật (MH08), Linh kiện điện tử (MĐ11), Đo lường điện tử (MĐ12) và Kỹ thuật xung - số (MĐ17).
  • Giảng viên và cách sử dụng: Giảng viên các cơ sở giáo dục nghề nghiệp sử dụng giáo trình để biên soạn giáo án tích hợp, thiết kế các bài thí nghiệm, phiếu hướng dẫn thực hành và xây dựng ngân hàng câu hỏi kiểm tra định kỳ, đề thi kết thúc mô đun theo chuẩn đầu ra.
  • Tự học và reference: Công nhân bảo dưỡng kỹ thuật, nhà quản lý sản xuất và cán bộ kỹ thuật tại doanh nghiệp có thể sử dụng tài liệu làm sổ tay tra cứu sơ đồ chân linh kiện (LM35, ADT70, KTY), bảng thông số điện trở Pt100/Pt1000 và quy trình kiểm tra, sửa chữa mạch cảm biến công nghiệp.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với ai? Giáo trình áp dụng chính thức cho học sinh, sinh viên trình độ Trung cấp nghề Điện tử công nghiệp, đồng thời là tài liệu tham khảo cho công nhân kỹ thuật vận hành, bảo trì mạch điện trong máy công nghiệp và học viên các lớp kỹ thuật ngắn hạn.

2. Cần kiến thức nền nào để học? Người học cần có kiến thức nền tảng từ các môn học/mô đun: Linh kiện điện tử (MĐ11), Đo lường điện tử (MĐ12), Kỹ thuật xung - số (MĐ17) và Điện kỹ thuật (MH08) để hiểu rõ cấu tạo bán dẫn, phương pháp đo tín hiệu và đọc sơ đồ mạch.

3. Điểm khác biệt với giáo trình khác? Tài liệu tập trung vào phương pháp đào tạo tích hợp với thời lượng thực hành chiếm ưu thế (42/75 giờ). Nội dung đi sâu vào việc khảo sát các linh kiện thương mại cụ thể (LM35, KTY81, AD590, Pt100, encoder, rơle KLIXON) và hướng dẫn chi tiết các mạch bù sai số thực nghiệm.

4. Làm sao để tự học hiệu quả? Học viên cần đọc trước nội dung từng bài học, chuẩn bị tài liệu, tham gia thảo luận nhóm 2-3 người theo đề tài được giao, thực hiện nghiêm túc các bước đo đạc dòng - áp và lập bảng đặc tính thực nghiệm trong xưởng thực hành.

5. Có tài liệu bổ trợ nào kèm theo? Giáo trình sử dụng các tài liệu tham khảo đồng bộ gồm: Đề cương mô đun nghề Sửa chữa thiết bị điện tử công nghiệp (Dự án VTEP, Tổng cục Dạy Nghề, 2003); các giáo trình về cảm biến và đo lường của Lê Văn Doanh, Phạm Thượng Hàn, Dương Minh Trí, Phan Quốc Phô, Nguyễn Đức Chiến (NXB Khoa học và Kỹ thuật, 2001) và tài liệu Đo lường không điện của Trường ĐHSPKT TP.HCM.

Kết luận (150 từ)

Giáo trình Mô đun 18: Kỹ thuật cảm biến cung cấp hệ thống kiến thức toàn diện từ cấu tạo, nguyên lý hoạt động đến phương pháp tính toán và xử lý tín hiệu của các nhóm cảm biến thông dụng trong công nghiệp (nhiệt độ, tiệm cận, lưu lượng, vận tốc, góc quay, quang điện). Tài liệu đảm bảo chuẩn đầu ra về năng lực phân tích sơ đồ, lắp ráp, chẩn đoán và khắc phục sai hỏng mạch đo điện tử.

Lộ trình học tập đề xuất bắt đầu từ việc nắm vững định nghĩa hàm truyền và phân loại ở Bài mở đầu, tiếp tục khảo sát thực nghiệm từng nhóm linh kiện đo lường từ Chương 1 đến Bài 5, tạo tiền đề để người học chuyển tiếp sang các mô đun tích hợp hệ thống như Vi điều khiển (MĐ21), PLC cơ bản (MĐ22) và Robot công nghiệp (MĐ23). Để hỗ trợ học tập, người học cần kết hợp sử dụng mô hình học cụ chuyên dụng, đồng hồ đo điện tử và danh mục tài liệu tham khảo chuyên ngành đo lường - điều khiển tự động.
