Tổng quan về giáo trình

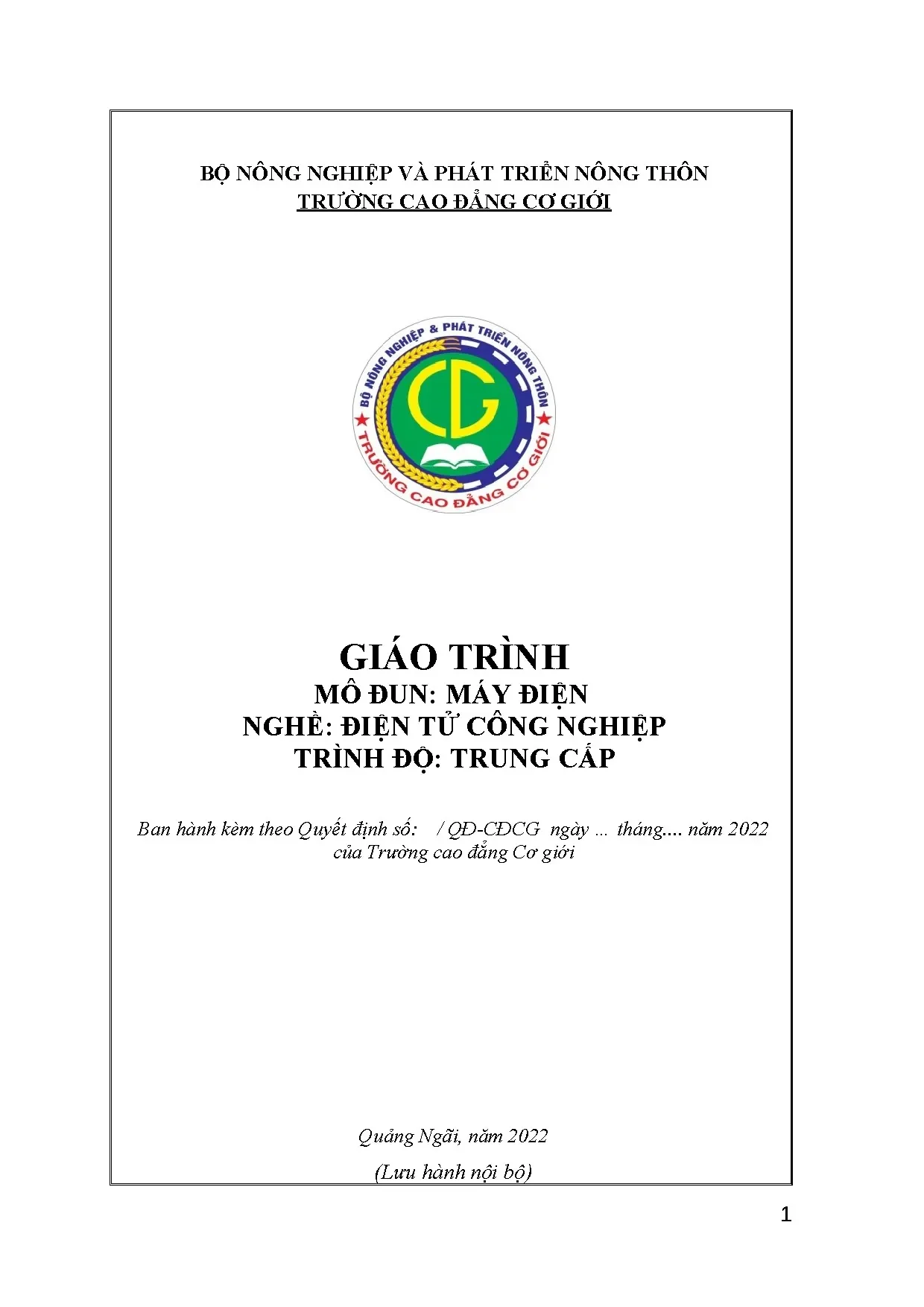

Giáo trình mô đun Máy điện (Mã số: MĐ 09) do Võ Văn Phi chủ biên, được Trường Cao đẳng Cơ giới (Quảng Ngãi) ban hành năm 2019 theo hình thức lưu hành nội bộ, căn cứ theo chương trình khung đào tạo nghề Điện tử công nghiệp ở trình độ Trung cấp. Giáo trình có tổng thời lượng quy chuẩn là 90 giờ, phân bổ thành 30 giờ lý thuyết, 56 giờ thực hành/thí nghiệm/thảo luận/bài tập và 4 giờ kiểm tra đánh giá.

Về vị trí trong chương trình đào tạo, Máy điện là mô đun kỹ thuật cơ sở (thuộc nhóm II.1 trong chương trình khung), được bố trí giảng dạy vào học kỳ 2 của năm thứ nhất. Mô đun được xếp sau các môn học nền tảng bao gồm An toàn lao động (MH 07), Điện kỹ thuật (MH 08), Vẽ điện (MH 11) và Điện cơ bản (MĐ 14), nhằm trang bị kiến thức tiên quyết phục vụ các mô đun chuyên ngành tiếp theo như Trang bị điện (MĐ 15), Lắp đặt và điều khiển thiết bị điện công nghiệp (MĐ 28), cũng như PLC cơ bản (MĐ 26).

Mục tiêu học tập của giáo trình được xác định rõ ràng:

  • Kiến thức (Chuẩn đầu ra A1): Nhận dạng, phân loại được các nhóm máy điện; trình bày cấu tạo và nguyên lý hoạt động của các loại máy điện thông dụng; tính toán lựa chọn máy điện phù hợp với yêu cầu kỹ thuật.
  • Năng lực tự chủ và trách nhiệm (Chuẩn đầu ra C1): Rèn luyện phương pháp làm việc khoa học, tỉ mỉ, tuân thủ kỷ luật và đảm bảo an toàn kỹ thuật trong quá trình thao tác trên thiết bị điện.

Cấu trúc giáo trình gồm 5 bài học chính, được xây dựng theo phương pháp tiếp cận từ nguyên lý chuyển hóa năng lượng điện từ tổng quát, đi sâu vào máy điện tĩnh (Máy biến áp), máy điện xoay chiều (Không đồng bộ, Đồng bộ) đến máy điện một chiều. Điểm đặc thù của tài liệu là tinh giản lý thuyết giải tích phức tạp, gắn kết trực tiếp mô hình toán với ví dụ tính toán tham số và quy trình sửa chữa hư hỏng thực tế.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Giáo trình được chia thành 5 bài học theo tiến trình phát triển kiến thức từ khái niệm cơ sở đến các nhóm thiết bị cụ thể:

  • Bài 1: Khái niệm chung về máy điện (Thời lượng: 4 giờ – 2 giờ lý thuyết, 2 giờ thực hành): Định nghĩa máy điện là thiết bị điện từ làm việc trên nguyên lý cảm ứng điện từ để biến đổi dạng hoặc thông số năng lượng. Phân loại máy điện theo nguyên lý biến đổi năng lượng (máy điện tĩnh và máy điện quay). Phân tích tính thuận nghịch của máy điện tĩnh (biến đổi các thông số điện năng $U_1, I_1, f_1 \leftrightarrow U_2, I_2, f_2$) và máy điện quay (chuyển đổi điện năng và cơ năng: chế độ máy phát qua biểu thức $e = B \cdot v \cdot l \cdot \sin\alpha$ và chế độ động cơ qua lực điện từ $F_{đt} = B \cdot I \cdot l \cdot \sin\alpha$). Khảo sát cơ chế phát nóng do tổn hao sắt từ, tổn hao đồng, tổn hao cơ và các phương pháp làm mát bằng không khí hoặc dầu máy biến áp.
  • Bài 2: Máy biến áp (Thời lượng: 30 giờ – 5 giờ lý thuyết, 24 giờ thực hành, 1 giờ kiểm tra): Khảo sát cấu tạo lõi thép (loại trụ, loại bọc ghép từ lá thép chữ U, I, E), dây quấn sơ cấp/thứ cấp và các bộ phận phụ. Các đại lượng định mức ($U_{1đm}, U_{2đm}, I_{1đm}, I_{2đm}, S_{đm}$). Phân tích nguyên lý làm việc và tỷ số biến áp $K = U_1/U_2 = W_1/W_2$. Thiết lập sơ đồ thay thế tương đương quy đổi ($R_2', X_2'$). Khảo sát chế độ không tải (xác định dòng từ hóa $I_0$, tổn hao sắt $P_0 = P_{Fe}$), chế độ có tải (độ sụt áp $\Delta U$, đặc tính ngoài với tải cảm kháng và dung kháng), chế độ ngắn mạch (tính toán điện áp ngắn mạch $U_n%$, tổn hao đồng $P_n = P_{Cu}$, tham số $R_n, X_n, Z_n$). Khảo sát máy biến áp ba pha (cấu tạo, cực tính, tổ đấu dây Y/Y-12, Y/$\Delta$-11), điều kiện đấu song song (cùng cấp điện áp, cùng tổ đấu dây, cùng $U_n%$). Giới thiệu máy biến áp đo lường (máy biến điện áp BU/TU làm việc ở chế độ không tải, máy biến dòng điện BI/TI làm việc ở chế độ ngắn mạch), máy biến áp tự ngẫu và quy trình chẩn đoán 8 nhóm hư hỏng thông thường.
  • Bài 3: Máy điện không đồng bộ (Thời lượng: 20 giờ – 5 giờ lý thuyết, 14 giờ thực hành, 1 giờ kiểm tra): Cấu tạo động cơ không đồng bộ ba pha, từ trường quay, nguyên lý làm việc và mô hình toán học giải tích. Khảo sát sơ đồ thay thế, biểu đồ năng lượng và hiệu suất. Phân tích đặc tính momen quay, các phương pháp mở máy và điều chỉnh tốc độ. Khảo sát động cơ không đồng bộ một pha, phương pháp đấu nối sử dụng động cơ ba pha vào lưới điện một pha, quy chuẩn thiết kế sơ đồ dây quấn ba pha/một pha và quy trình sửa chữa, bảo dưỡng.
  • Bài 4: Máy điện đồng bộ (Thời lượng: 16 giờ – 8 giờ lý thuyết, 7 giờ thực hành, 1 giờ kiểm tra): Cấu tạo phần tĩnh và phần cảm, nguyên lý làm việc của máy phát điện đồng bộ, hiện tượng phản ứng phần ứng trong các chế độ tải khác nhau, hệ thống các đường đặc tính máy phát, điều kiện làm việc song song của máy phát điện với lưới điện, nguyên lý làm việc của động cơ đồng bộ và ứng dụng của máy bù đồng bộ trong điều chỉnh hệ số công suất.
  • Bài 5: Máy điện một chiều (Thời lượng: 20 giờ – 10 giờ lý thuyết, 9 giờ thực hành, 1 giờ kiểm tra): Cấu tạo Stator và Rotor, cổ góp điện, nguyên lý làm việc của máy phát và động cơ điện một chiều. Phân tích từ trường, sức điện động và momen điện từ. Khảo sát nguyên nhân sinh tia lửa điện trên cổ góp và biện pháp khắc phục, các dạng sơ đồ dây quấn phần ứng, đặc tính làm việc và quy trình bảo dưỡng động cơ/máy phát một chiều.

Kiến thức nền tảng được xây dựng

  • Lý thuyết điện từ trường ứng dụng: Vận dụng định luật cảm ứng điện từ Faraday, định luật Ampere về lực từ trường, bản chất dòng điện xoáy (Foucault) và hiện tượng từ trễ để tính toán tổn thất sắt từ trong lá thép kỹ thuật điện 3413 theo công thức: $$\Delta P_{st} = p_{1,0/50} \cdot B^2 \cdot \left(\frac{f}{50}\right)^{1,3} \cdot G$$
  • Phương pháp mô hình hóa mạch điện tương đương: Sử dụng mạng hai cửa và kỹ thuật quy đổi tham số vòng dây ($R_2' = K^2 R_2$, $X_2' = K^2 X_2$) nhằm phân tích chế độ vận hành không tải, có tải và ngắn mạch.
  • Lý thuyết cân bằng năng lượng: Xác định điều kiện vận hành để máy biến áp đạt hiệu suất cực đại: $$\beta_{max} = \sqrt{\frac{P_0}{P_n}}$$

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Nhận diện cực tính cuộn dây; thực hiện đấu nối tổ nối dây Y/Y-12, Y/$\Delta$-11; vẽ sơ đồ trải dây quấn động cơ; thao tác hòa đồng bộ máy phát điện.
  • Kỹ năng phân tích (Analytical skills): Xử lý số liệu đo đạc thực nghiệm từ thí nghiệm không tải và ngắn mạch để trích xuất các thông số mạch từ ($R_m, X_m, Z_m$), tham số dây quấn ($R_n, X_n, Z_n$), độ sụt áp $\Delta U%$ và hiệu suất $\eta%$.
  • Kỹ năng thực hành nghề nghiệp (Practical competencies): Đo kiểm tra thông mạch, đo điện trở cách điện bằng Megaohm kế; kiểm tra và xử lý các sự cố cơ - điện như chạm chập vỏ máy, lỏng lõi thép, lệch vị trí tiếp điểm chuyển mạch (gallett), rung giật hoặc phát sinh tia lửa điện tại vành đổi chiều.

Phương pháp giảng dạy và học tập

Cách tiếp cận sư phạm (Pedagogical approach)

Giáo trình áp dụng mô hình giảng dạy tích hợp giữa lý thuyết và kỹ năng thực hành nghề nghiệp. Giảng viên đóng vai trò tổ chức thông qua các phương pháp dạy học tích cực: trình chiếu trực quan mô hình/video, thuyết trình cô đọng, đặt vấn đề kỹ thuật và điều phối thảo luận nhóm.

Bài tập, tình huống và thực hành xưởng (Practical exercises & Case studies)

  • Thực hành xưởng: Chiếm tỷ trọng 62,2% (56/90 giờ). Giảng viên thao tác mẫu, phân chia người học thành các nhóm nhỏ (2–3 học viên) để thực hành trực tiếp trên mô hình máy điện, thiết bị đo lường và thực hiện sửa sai tại chỗ.
  • Hệ thống bài tập: Gồm các bài toán xác định sức điện động cảm ứng, tính toán thông số định mức máy biến áp 1 pha và 3 pha lý tưởng/thực tế, tính toán hệ số công suất $\cos\phi_0$ lúc không tải và giải mạch tương đương khi mang tải cảm/dung.
  • Nghiên cứu tình huống hư hỏng: Khảo sát các dạng sự cố cụ thể từ bảng hư hỏng máy biến áp gia dụng (như lõi thép phát tiếng kêu lớn, chạm vỏ gây rò điện, điện áp ra không ổn định, nổ cầu chì nguồn) để rèn luyện phương pháp chẩn đoán lỗi bằng đồng hồ vạn năng VOM.

Phương thức đánh giá và hướng dẫn tự học

  • Đánh giá kết quả: Tuân thủ Thông tư số 09/2017/TT-BLĐTBXH của Bộ Lao động – Thương binh và Xã hội. Điểm mô đun là tổng điểm thành phần nhân trọng số, làm tròn đến một chữ số thập phân.
  • Quy định tự học: Học viên được phân công nhóm chuẩn bị bài trước giờ lên lớp, chủ động khai thác tài liệu tham khảo và viết báo cáo nhóm. Yêu cầu chuyên cần quy định học viên phải tham dự tối thiểu 70% tổng thời lượng mô đun; nếu vắng trên 30% số giờ tích hợp, học viên buộc phải học lại mô đun.

Điểm nổi bật và cập nhật

Kế thừa và chuẩn hóa tài liệu chuyên ngành

Nội dung giáo trình được biên soạn dựa trên chương trình khung nghề Điện tử công nghiệp, kết hợp kế thừa có chọn lọc các tài liệu đào tạo chuyên sâu và chuẩn mực trong lĩnh vực kỹ thuật điện tại Việt Nam:

  1. Đề cương môđun nghề Sửa chữa thiết bị điện tử công nghiệp – Dự án Giáo dục kỹ thuật và Dạy nghề (VTEP), Tổng cục Dạy Nghề (2003).
  2. Công nghệ chế tạo máy điện và máy biến áp – Nguyễn Đức Sĩ, NXB Giáo dục (1995).
  3. Máy điện 1 – Vũ Gia Hanh, Trần Khánh Hà, Phan Tử Thụ, Nguyễn Văn Sáu, NXB Khoa học và Kỹ thuật.
  4. Hướng dẫn sử dụng và sửa chữa máy biến áp, động cơ điện, máy phát điện công suất nhỏ – Châu Ngọc Thạch, NXB Giáo dục (1994).
  5. Tính toán cung cấp và lựa chọn thiết bị, khí cụ điện – Nguyễn Xuân Phú, Nguyễn Công Hiền, NXB Giáo dục (1998).

Gắn kết lý thuyết với ứng dụng công nghiệp thực tế

  • Bảng tra cứu lỗi kỹ thuật: Giáo trình tổng hợp bảng mã hư hỏng, nguyên nhân và biện pháp khắc phục chi tiết cho máy biến áp, giúp người học chuyển hóa kiến thức giải tích thành kỹ năng chẩn đoán hiện trường.
  • Máy biến áp đặc biệt: Phân tích rõ cấu tạo và chế độ làm việc chuyên biệt của máy biến điện áp đo lường (BU nối song song, làm việc không tải), máy biến dòng điện (BI nối tiếp, làm việc ngắn mạch) và máy biến áp tự ngẫu.
  • Tính toán kỹ thuật cụ thể: Sử dụng số liệu thực tế về vật liệu cách điện, các thông số lá thép kỹ thuật điện 3413, cấp điện áp phân phối (35kV, 15kV, 6kV, 0,4kV) trong toàn bộ các ví dụ và bài tập giải mạch.

Đối tượng sử dụng giáo trình

Nhóm đối tượng Mục đích và phương thức sử dụng Điều kiện tiên quyết (Prerequisites)
Học sinh/Sinh viên Trung cấp nghề Sử dụng làm tài liệu học tập chính khóa cho mô đun MĐ 09 thuộc nghề Điện tử công nghiệp (học kỳ 2, năm thứ nhất); tài liệu tham khảo cho nghề Điện dân dụng, Điện công nghiệp, Cơ khí. Hoàn thành các học phần: An toàn lao động (MH 07), Điện kỹ thuật (MH 08), Vẽ điện (MH 11), Điện cơ bản (MĐ 14).
Giảng viên chuyên ngành Sử dụng làm giáo trình giảng dạy chuẩn, tham khảo cấu trúc phân bổ giờ tích hợp (30 giờ LT / 56 giờ TH / 4 giờ KT) và thiết lập ma trận đề kiểm tra đánh giá chuẩn đầu ra (A1, A2, B1, C1). Nắm vững phương pháp giảng dạy tích hợp và an toàn thiết bị điện xưởng thực hành.
Kỹ thuật viên, công nhân vận hành Dùng làm sổ tay kỹ thuật tra cứu sơ đồ dây quấn, điều kiện vận hành song song và bảng xử lý sự cố thiết bị máy điện tại các nhà máy, xí nghiệp cơ giới. Có kiến thức nền tảng về đo lường điện và an toàn điện công nghiệp.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng đào tạo nào?

Tài liệu được biên soạn làm giáo trình chính khóa cho học sinh, sinh viên hệ Trung cấp nghề Điện tử công nghiệp. Ngoài ra, giáo trình phù hợp làm tài liệu cơ sở cho các nghề thuộc nhóm kỹ thuật như Điện dân dụng, Điện công nghiệp, Cơ khí chế tạo và công nhân vận hành sửa chữa máy điện.

2. Cần hoàn thành những môn học nào trước khi học mô đun này?

Người học cần hoàn thành các môn học cơ sở trong học kỳ 1 và đầu học kỳ 2: An toàn lao động (MH 07), Điện kỹ thuật (MH 08 - nắm vững cảm ứng điện từ và dòng xoay chiều), Vẽ điện (MH 11) và Điện cơ bản (MĐ 14).

3. Giáo trình có điểm gì khác biệt so với các giáo trình lý thuyết máy điện ở bậc đại học?

Giáo trình tập trung vào tính ứng dụng thực tế với tỷ lệ giờ thực hành/thảo luận/bài tập chiếm hơn 62% thời lượng (56/90 giờ). Nội dung giảm tải các phép biến đổi toán học vi tích phân phức tạp, thay vào đó tập trung vào tính toán thông số mạch tương đương, sơ đồ trải dây quấn và quy trình chẩn đoán sự cố thiết bị.

4. Người học cần tuân thủ điều kiện gì để được tham gia thi kết thúc mô đun?

Học viên phải tham dự tối thiểu 70% tổng thời lượng tích hợp của mô đun (không được vắng quá 30% số giờ), hoàn thành bài kiểm tra thường xuyên (sau 34 giờ) và 3 bài kiểm tra định kỳ (sau 54 giờ) để đạt điểm điều kiện tham gia thi vấn đáp/thực hành kết thúc học phần.

5. Những tài liệu tham khảo chính yếu nào được trích dẫn trong giáo trình?

Giáo trình trích dẫn 5 nguồn tài liệu quy chuẩn, bao gồm Đề cương đào tạo VTEP (2003) của Tổng cục Dạy nghề, sách chuyên ngành của Nguyễn Đức Sĩ (1995), Vũ Gia Hanh cùng nhóm tác giả (NXB Khoa học và Kỹ thuật), Châu Ngọc Thạch (1994) và Nguyễn Xuân Phú – Nguyễn Công Hiền (1998).

Kết luận

Giáo trình mô đun Máy điện (MĐ 09) của Trường Cao đẳng Cơ giới xác lập hệ thống kiến thức nền tảng về máy điện tĩnh và máy điện quay, định hình năng lực nhận dạng, tính toán tham số và xử lý sự cố thiết bị điện từ cơ bản cho học viên nghề Điện tử công nghiệp.

Căn cứ vào cấu trúc khung đào tạo 30 mô đun của ngành, việc hoàn thành học phần này là điều kiện cần thiết để người học tiếp cận các học phần kỹ thuật chuyên môn sâu ở năm thứ hai như Trang bị điện (MĐ 15), Kỹ thuật cảm biến (MĐ 21), Vi điều khiển (MĐ 24), PLC cơ bản (MĐ 26) và Lắp đặt, điều khiển thiết bị điện công nghiệp (MĐ 28). Người học có thể mở rộng kiến thức chuyên sâu thông qua các tài liệu tham khảo của Vũ Gia Hanh et al. (Máy điện 1) và Nguyễn Đức Sĩ (Công nghệ chế tạo máy điện và máy biến áp).
