I. Tổng quan về giáo trình máy CD VCD đào tạo nghề

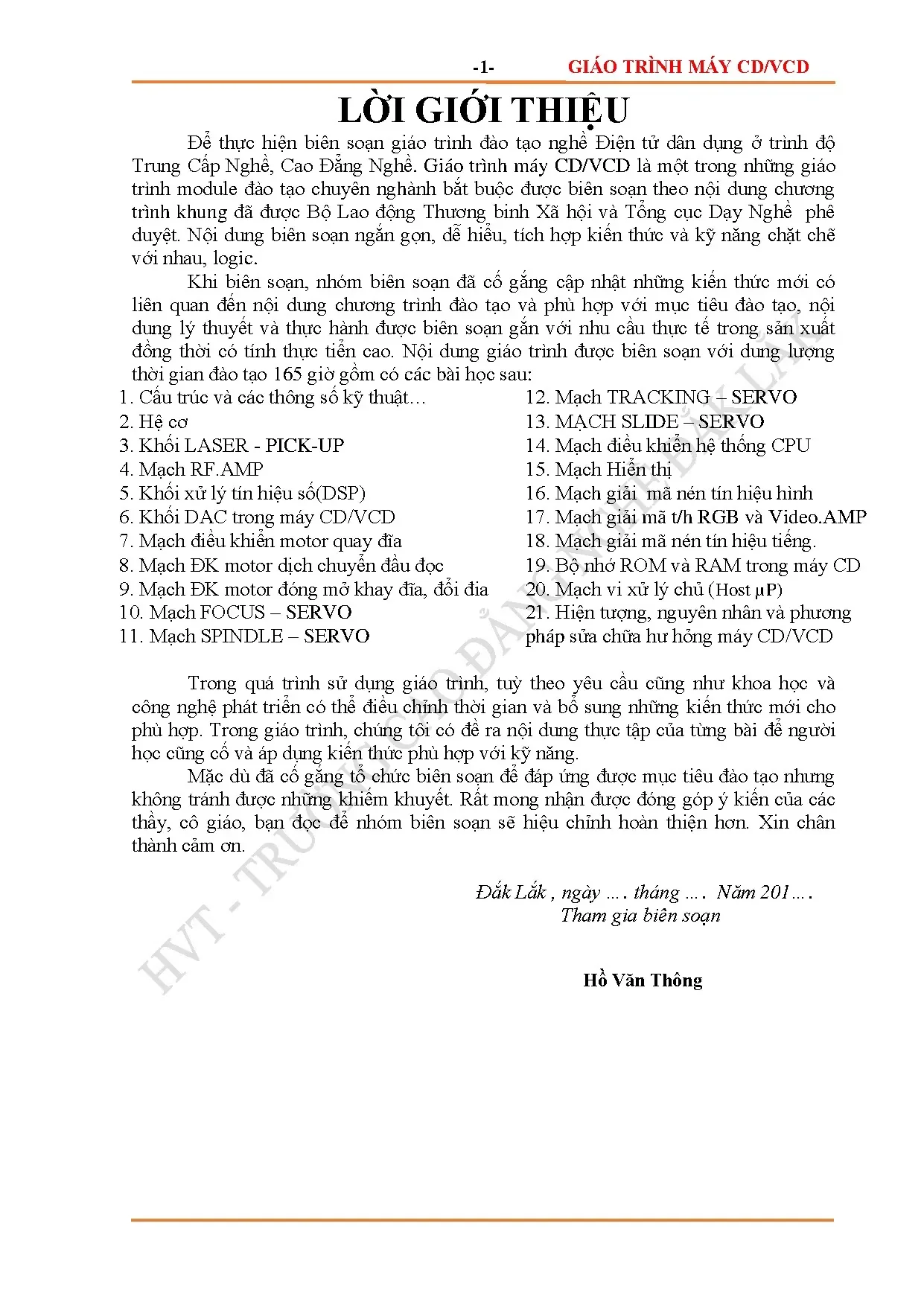

Giáo trình máy CD/VCD là tài liệu đào tạo nghề Điện tử dân dụng trình độ Trung cấp Nghề và Cao đẳng Nghề. Bộ Lao động Thương binh Xã hội cùng Tổng cục Dạy Nghề phê duyệt chương trình khung này. Giáo trình tích hợp chặt chẽ kiến thức lý thuyết với kỹ năng thực hành. Thời lượng đào tạo đạt 165 giờ học. Nội dung bao gồm 21 bài học chuyên sâu. Các bài học trải dài từ cấu trúc đĩa CD/VCD đến nguyên lý hoạt động và sửa chữa hư hỏng. Phương pháp biên soạn ngắn gọn, dễ hiểu, cập nhật kiến thức mới. Nhóm biên soạn đảm bảo tính logic và thực tiễn cao. Giáo trình gắn liền với nhu cầu sản xuất thực tế. Người học tiếp cận kiến thức từ cơ bản đến nâng cao một cách hệ thống.
1.1. Mục tiêu và đối tượng đào tạo của giáo trình
Giáo trình máy CD/VCD phục vụ đào tạo nghề Điện tử dân dụng. Đối tượng học viên là người học trình độ Trung cấp và Cao đẳng Nghề. Mục tiêu đào tạo tập trung vào hai yếu tố chính. Về kiến thức, học viên nắm vững cấu trúc, nguyên lý hoạt động các khối mạch. Về kỹ năng, học viên thực hành dò mạch điện nguyên lý, chẩn đoán và sửa chữa hư hỏng. Thái độ làm việc tỉ mỉ, cẩn thận, chính xác cũng được nhấn mạnh. Giáo trình đảm bảo an toàn lao động và vệ sinh gọn gọn nơi thực tập.
1.2. Cấu trúc nội dung và thời lượng đào tạo
Giáo trình gồm 21 bài học với tổng thời lượng 165 giờ. Nội dung chia thành các module chuyên biệt. Bài 1 đến bài 3 giới thiệu cấu trúc đĩa, hệ cơ và khối Laser pick-up. Bài 4 đến bài 7 trình bày mạch hiển thị, DSP, DAC và điều khiển motor. Bài 8 đến bài 14 phân tích các mạch servo và CPU. Bài 15 đến bài 21 giải thích mạch giải mã tín hiệu, bộ nhớ và sửa chữa hư hỏng. Mỗi bài có nội dung thực tập để củng cố kiến thức. Thời gian có thể điều chỉnh theo yêu cầu thực tế.
II. Phân tích nội dung các khối mạch trong giáo trình
Giáo trình phân tích chi tiết từng khối mạch trong máy CD/VCD. Khối Laser pick-up là thành phần trung tâm của hệ thống đọc đĩa. Cấu tạo bao gồm Laser Diode, thấu kính hội tụ, photodetector và các thấu kính phân tia. Bán lăng kính cho phép truyền ánh sáng theo tỷ lệ 50% theo hướng truyền đi. Thấu kính chuẩn trực sửa dạng chùm tia thành tia song song. Phiến đổi hướng chuyển đổi ánh sáng phân cực thẳng thành phân cực vòng. Mạch DSP xử lý tín hiệu số với ba tín hiệu ra chính: DATA, BCK và LRCK. Mạch RF-AMP khuếch đại tín hiệu tần số radio từ đầu đọc. Các mạch servo điều khiển focus, tracking, spindle và slide đảm bảo đọc đĩa chính xác. Mạch vi xử lý chủ điều phối toàn bộ hoạt động hệ thống.
2.1. Cấu trúc và nguyên lý hoạt động khối Laser pick up
Khối Laser pick-up đọc tín hiệu từ bề mặt đĩa CD/VCD. Laser Diode phát ra chùm tia hội tụ qua thấu kính objective. Thấu kính này điều khiển bởi hai cuộn dây Focus và Tracking. Bán lăng kính phân tia ánh sáng theo tỷ lệ 50/50 cho phân cực thẳng. Lăng kính phân tia dùng cho phân cực vòng, truyền 100% ánh sáng tùy góc phân cực. Photodetector nhận tín hiệu phản xạ từ đĩa. Ánh sáng đi qua bán lăng kính bị giảm 50% khi đến photodetector. Khi phân cực vòng thay đổi do tán xạ đôi, lượng ánh sáng đến photodetector giảm đi.
2.2. Mạch xử lý tín hiệu số DSP và các mạch liên quan
Mạch DSP xử lý tín hiệu số trong máy CD/VCD. Tín hiệu RF.in hoặc EFM từ mạch RF-AMP cấp cho DSP. Mạch DSP xuất ba tín hiệu chính: DATA, BCK và LRCK. Mất tín hiệu âm thanh ở ngõ ra là hư hỏng đặc trưng. Kiểm tra cần theo trình tự: xác nhận Laser pick-up hoạt động, kiểm tra hệ cơ, rồi mới kiểm tra DSP. Mạch DAC chuyển đổi tín hiệu số sang tương tự. Mạch giải mã nén tín hiệu hình và tiếng xử lý dữ liệu nén. Mạch RGB và Video xuất tín hiệu hình ảnh. Tất cả các khối mạch liên kết chặt chẽ với nhau.
III. Phương pháp học tập và thực hành sửa chữa máy CD VCD
Phương pháp học tập giáo trình kết hợp lý thuyết và thực hành. Kiến thức được đánh giá bằng kiểm tra viết và trình bày trực tiếp. Kỹ năng thực hành yêu cầu sửa chữa được theo yêu cầu bài học. Quá trình chẩn đoán hư hỏng tuân thủ trình tự logic. Bước đầu tiên là vận hành máy để kiểm tra khối Laser pick-up. Tiếp theo kiểm tra hệ cơ hoạt động tốt hay chưa. Sau đó xác nhận mạch RF-AMP hoạt động bình thường. Khi tất cả đảm bảo tốt mới tiến hành kiểm tra mạch DSP. Sử dụng thiết bị đo chuyên dụng như oscilloscope để xác định vị trí lỗi. Dò mạch điện nguyên lý là kỹ năng quan trọng cần thành thục. Học viên cần rèn luyện sự tỉ mỉ, cẩn thận và chính xác trong công việc. Thực tập tại phòng lab giúp củng cố kiến thức lý thuyết hiệu quả.
3.1. Phương pháp tiếp cận lý thuyết và sơ đồ khối
Phương pháp lý thuyết bắt đầu từ sơ đồ khối chức năng. Học viên cần vẽ và trình bày sơ đồ khối của từng mạch. Nắm vững nhiệm vụ và chức năng của mỗi khối trong hệ thống. Sơ đồ kết cấu hệ cơ giúp hiểu vị trí các chi tiết. Đọc kỹ hướng dẫn về cấu tạo và nguyên lý từng bài. Ghi chép đầy đủ thông số kỹ thuật quan trọng. Liên hệ kiến thức các bài học để hiểu mối liên hệ giữa các khối. Ôn tập bằng cách trả lời câu hỏi cuối mỗi bài học.
3.2. Kỹ năng thực hành sửa chữa và chẩn đoán hư hỏng
Thực hành sửa chữa bắt đầu bằng khảo sát và tháo ráp hệ cơ. Chẩn đoán hư hỏng theo nguyên tắc từ đơn giản đến phức tạp. Kiểm tra nguồn điện trước khi đánh giá các mạch. Sử dụng đồng hồ vạn năng đo điện áp, điện trở tại các điểm. Dùng oscilloscope quan sát dạng sóng tín hiệu. Ghi nhận hiện tượng hư hỏng đặc trưng của từng khối mạch. Phân tích nguyên nhân dựa trên sơ đồ nguyên lý. Thay thế linh kiện hỏng và kiểm tra lại hoạt động. Đảm bảo vệ sinh gọn gọn sau khi hoàn thành sửa chữa.
IV. Kết luận và ứng dụng thực tế của giáo trình máy CD VCD
Giáo trình máy CD/VCD cung cấp kiến thức toàn diện về thiết bị điện tử dân dụng. Nội dung cập nhật công nghệ mới, phù hợp mục tiêu đào tạo nghề. Ứng dụng thực tế rộng rãi trong sửa chữa thiết bị nghe nhìn gia đình. Kỹ năng học được áp dụng cho các loại đầu đĩa CD, VCD, DVD. Nền tảng kiến thức về mạch số, mạch servo rất hữu ích cho nghề điện tử. Học viên tốt nghiệp có khả năng làm việc tại các cửa hàng sửa chữa điện tử. Giáo trình cũng hỗ trợ học viên tự học và nâng cao tay nghề. Nội dung thực tập gắn liền với sản xuất thực tế đảm bảo tính ứng dụng cao. Chương trình đào tạo có thể điều chỉnh theo sự phát triển công nghệ. Giáo trình đóng góp quan trọng vào đào tạo nguồn nhân lực kỹ thuật điện tử.
4.1. Ứng dụng kiến thức trong nghề sửa chữa điện tử
Kiến thức từ giáo trình áp dụng trực tiếp trong nghề sửa chữa. Kỹ năng chẩn đoán hư hỏng giúp xác định lỗi nhanh chóng. Hiểu nguyên lý mạch DSP hỗ trợ sửa chữa nhiều loại thiết bị số. Nắm vững hệ cơ và Laser pick-up giúp thay thế linh kiện chính xác. Phương pháp dò mạch điện áp dụng cho thiết bị điện tử nói chung. Kiến thức về mạch giải mã tín hiệu hữu ích cho ngành truyền hình. Kỹ năng sử dụng thiết bị đo chuyên dụng nâng cao tay nghề. Ứng dụng thực tế tại các trung tâm bảo hành và sửa chữa điện tử dân dụng.
4.2. Hướng phát triển và nâng cao kiến thức chuyên môn
Kiến thức giáo trình là nền tảng để học viên phát triển chuyên môn. Công nghệ đầu đĩa Blu-ray và streaming đòi hỏi cập nhật kiến thức mới. Học viên có thể mở rộng sang sửa chữa thiết bị nghe nhìn hiện đại. Nghiên cứu thêm về mạch vi xử lý và hệ thống nhúng. Tham gia các khóa đào tạo nâng cao về kỹ thuật số. Thực hành trên nhiều loại thiết bị để tích lũy kinh nghiệm. Cập nhật tiêu chuẩn kỹ thuật mới từ nhà sản xuất. Phát triển kỹ năng tư duy logic và phân tích mạch phức tạp hơn.
