TỔNG QUAN HỌC THUẬT: GIÁO TRÌNH THỰC TẬP DIESEL

Tổng quan về giáo trình

Giáo trình Thực tập Diesel do ThS. Lâm Văn Quốc và ThS. Lê Minh Mẩn biên soạn (nghiệm thu ngày 05 tháng 03 năm 2016) tại Khoa Cơ khí Động lực, Trường Cao Đẳng Công Thương Thành phố Hồ Chí Minh. Tài liệu được xây dựng theo đề cương chi tiết môn học Thực tập Diesel, phục vụ trực tiếp cho chương trình đào tạo kỹ thuật thuộc khối ngành Cơ khí Động lực và Công nghệ Kỹ thuật Ô tô ở bậc cao đẳng và đại học.

+-------------------------------------------------------------------------+

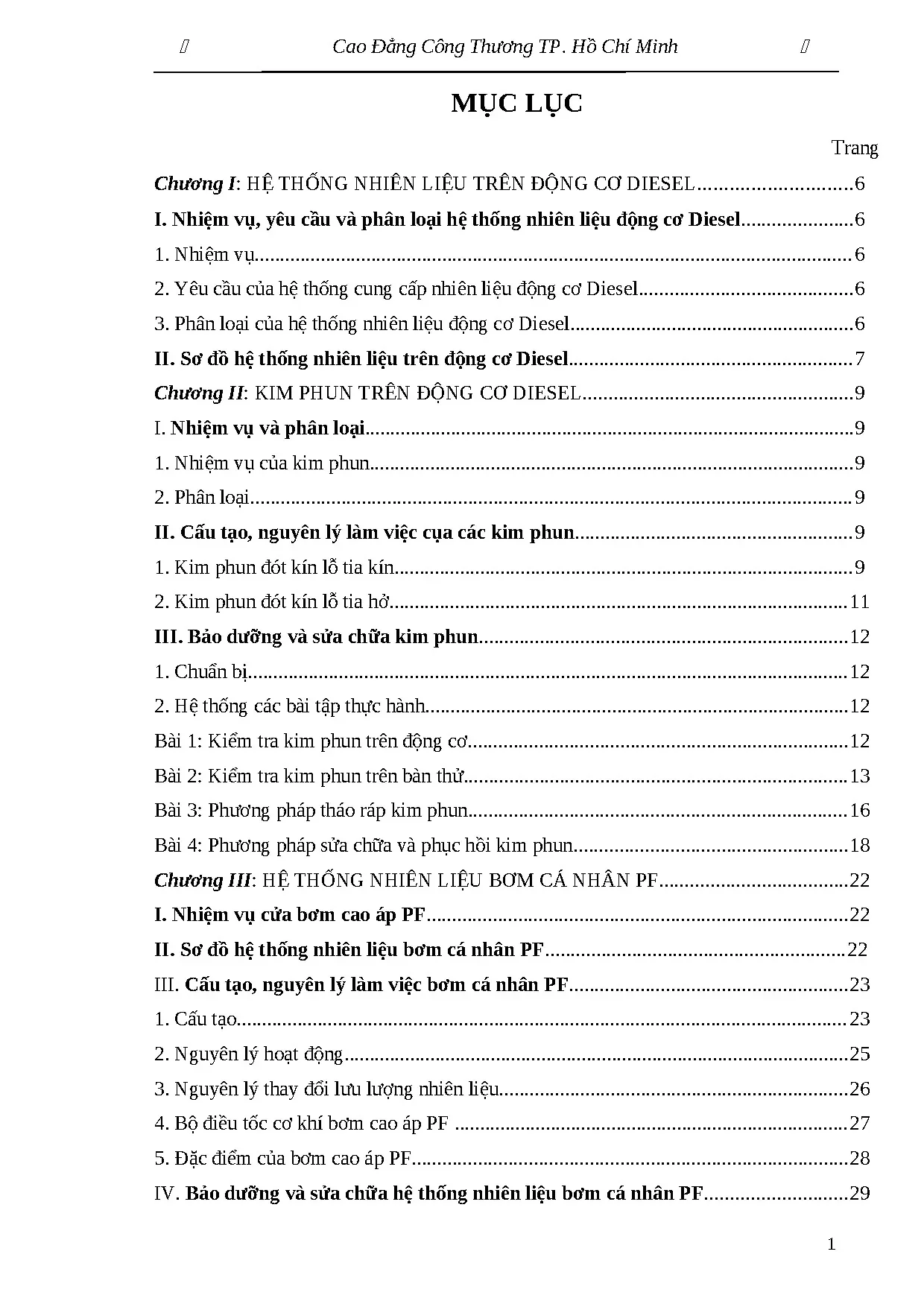

|                  GIÁO TRÌNH THỰC TẬP DIESEL (6 CHƯƠNG)                  |
+-------------------------------------------------------------------------+
| Chương I   | Hệ thống nhiên liệu trên động cơ Diesel (Tổng quan)         |
| Chương II  | Kim phun trên động cơ Diesel (Đót kín tia kín / tia hở)    |
| Chương III | Hệ thống nhiên liệu bơm cá nhân PF                         |
| Chương IV  | Hệ thống nhiên liệu bơm cao áp thẳng hàng PE               |
| Chương V   | Hệ thống nhiên liệu bơm cao áp phân phối VE                |
| Chương VI  | Hệ thống nhiên liệu điện tử Common Rail                    |
+-------------------------------------------------------------------------+

Mục tiêu học tập của giáo trình trang bị cho người học kiến thức lý thuyết chuyên sâu về sơ đồ, cấu tạo cơ khí, nguyên lý phân phối thủy lực và điều khiển của các thế hệ hệ thống nhiên liệu diesel: bơm cá nhân PF, bơm cao áp thẳng hàng PE, bơm phân phối VE và hệ thống phun dầu điện tử Common Rail. Đồng thời, giáo trình chuẩn hóa các kỹ năng thực nghiệm bao gồm: quy trình xả gió, xác định nguyên nhân hư hỏng, đo kiểm áp suất, tháo lắp, phục hồi chi tiết chính xác, cân chỉnh góc phun sớm và chẩn đoán mã lỗi điện tử trên động cơ.

Cấu trúc tài liệu gồm 6 chương lý thuyết kết hợp hệ thống 27 bài tập thực hành theo quy trình thao tác chuẩn (Standard Operating Procedure). Cách tiếp cận đi từ nguyên lý tạo áp và phun nhiên liệu đơn điểm/đa điểm cơ khí đến điều khiển tự động và điện tử số. Điểm đặc thù của tài liệu là tinh giản các nội dung cơ khí thế hệ cũ, tập trung trực tiếp vào các thông số kỹ thuật thực nghiệm (áp suất phun, độ nâng van kim, thời gian giảm áp suất, góc phun sớm) và quy trình chuẩn đoán hư hỏng trực tiếp trên động cơ lẫn bàn thử chuyên dụng.

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Nội dung giáo trình phân bổ qua 6 chương với logic phát triển từ cơ bản đến phức tạp:

  • Chương I: Hệ thống nhiên liệu trên động cơ Diesel: Cung cấp nhiệm vụ, yêu cầu làm việc và sơ đồ nguyên lý đường dẫn dầu (thùng chứa, bơm tiếp vận, bầu lọc, bơm cao áp, kim phun, đường dầu hồi). Phân tích đặc tính hòa khí tự cháy ở cuối kỳ nén, dải áp suất phun từ $150 - 250\text{ kgf/cm}^2$, cực đại $500 - 800\text{ kgf/cm}^2$ đến $1500 - 2000\text{ kgf/cm}^2$, thời gian cấp nhiên liệu ứng với $20^\circ - 40^\circ$ góc quay trục khuỷu. Phân loại các hệ thống: bơm PF, PE, VE, GM, Cummins-PT, VE-EDC và Common Rail.
  • Chương II: Kim phun trên động cơ Diesel: Cấu tạo và nguyên lý của hai nhóm kim phun: kim phun đót kín lỗ tia kín (áp lực phun $100 - 140\text{ kgf/cm}^2$, chuôi côn thay đổi tiết diện lưu thông) và kim phun đót kín lỗ tia hở ($4 - 10$ lỗ tia đường kính $0,1 - 0,35\text{ mm}$, góc tia $75^\circ$, áp suất khởi phun $150 - 250\text{ kgf/cm}^2$). Hệ thống 4 bài tập thực hành bao gồm: kiểm tra bằng phương pháp "giết máy" trên động cơ, kiểm tra 7 bước trên bàn thử áp lực, quy trình tháo ráp và kỹ thuật rà xoáy mặt phẳng số 8/mặt côn van kim bằng mỡ và cát mịn.
  • Chương III: Hệ thống nhiên liệu bơm cá nhân PF: Cấu tạo bơm đơn dùng cho động cơ 1 xylanh hoặc tổ hợp nhiều bơm rời. Phân tích 3 giai đoạn hoạt động: nạp, phun và kết thúc phun; cấu tạo van cao áp triệt hồi chống phun rớt (duy trì áp suất dư $17 - 25\text{ kgf/cm}^2$); nguyên lý xoay piston đổi lưu lượng qua rãnh vạt xéo (trên, dưới, cả trên và dưới); bộ điều tốc cơ khí ly tâm; quy tắc giải mã ký hiệu bơm dạng APF 1 A 70 A 2123S56. Kèm 5 bài tập thực hành: xả gió, thử độ kín khít áp suất cao ($>250\text{ kgf/cm}^2$), cân bơm theo dấu cửa sổ hoặc phương pháp ngưng trào dầu, tháo lắp chi tiết và điều chỉnh thời điểm phun bằng đệm đẩy hoặc thêm/bớt căn đệm.
  • Chương IV: Hệ thống nhiên liệu bơm cao áp PE: Ứng dụng trên các dòng động cơ ô tô - máy kéo (MTZ, IFA, KAMAZ, TOYOTA, MERCEDES, HINO, ISUZU). Cấu tạo 3 phần của bơm Bosch PE (phần trên chứa buồng dầu và van cao áp; phần giữa chứa cụm xylanh - piston, thanh răng, vòng răng; phần dưới chứa trục cam dẫn động). Cấu tạo bộ phun dầu sớm tự động ly tâm Bosch; giải mã ký hiệu dạng PES 6 A 70 B 4 1 2 R S 114; cấu tạo và nguyên lý của bộ điều tốc cơ khí nhiều chế độ và bộ điều tốc áp thấp chân không (sử dụng màng da và ống khuếch tán bướm gió). Kèm 8 bài thực hành chuyên sâu từ tháo lắp đến cân bơm và chỉnh góc phun trên động cơ.
  • Chương V: Hệ thống nhiên liệu bơm cao áp VE: Cấu tạo bơm phân phối một piston tịnh tiến kết hợp quay, sơ đồ thủy lực, hiện tượng và nguyên nhân hư hỏng, 4 bài thực hành xả gió, kiểm tra, tháo ráp và cân bơm VE vào động cơ.
  • Chương VI: Hệ thống nhiên liệu Common Rail: Đặc tính phun phân đoạn (phun sơ cấp, phun chính, phun thứ cấp); kết cấu phần cứng gồm van điều khiển nạp SCV (Suction Control Valve), ống phân phối (Rail), cảm biến áp suất và kim phun điện từ; sơ đồ mạch điện điều khiển ECU, hệ thống tự chẩn đoán OBD, kích hoạt đèn cảnh báo MIL, quy trình đọc/xóa mã lỗi và chế độ an toàn dự phòng (Fail-safe). Kèm 5 bài thực hành tháo lắp ống phân phối, kim phun, lõi lọc và kiểm tra trên xe.

Kiến thức nền tảng được xây dựng

                               CƠ SỞ KHOA HỌC HỆ THỐNG
  [THỦY LỰC ÁP CAO]             [ĐỊNH LƯỢNG CƠ HỌC]             [ĐIỀU KHIỂN ĐIỆN TỬ]
  - Động học dòng nén           - Cạnh vạt xéo piston           - Tín hiệu cảm biến
  - Triệt hồi áp chống giọt     - Hành trình có ích             - Van SCV & ống Rail
  - Tạo sương hòa khí           - Cân bằng ly tâm / màng áp     - Chẩn đoán OBD & MIL
  1. Lý thuyết thủy lực cao áp: Cơ chế tạo áp suất nén nhiên liệu diesel từ $100\text{ bar}$ đến trên $2000\text{ bar}$, động lực học dòng chảy qua lỗ tia siêu nhỏ ($0,1 - 0,35\text{ mm}$), nguyên lý triệt hồi áp suất bằng van giảm áp chuyên dụng (hình trụ giảm chấn và mặt côn làm kín) để dứt khoát tia phun, triệt tiêu hiện tượng nhỏ giọt gây muội than.
  2. Nguyên lý định lượng và phối khí cơ học: Thiết lập mối quan hệ giữa chuyển động quay của thanh răng và hành trình có ích của piston bơm thông qua các dạng biên dạng rãnh xiên (vạt xéo trên: đổi thời điểm khởi phun; vạt xéo dưới: đổi thời điểm kết thúc phun; vạt xéo hai phía: đổi cả hai thời điểm).
  3. Cơ cấu tự động điều hòa tốc độ và góc phun: Nguyên tắc cân bằng lực giữa lực ly tâm của quả tạ với lực căng lò xo định lượng trong bộ điều tốc cơ khí; nguyên tắc chênh lệch áp suất chân không tại họng khuếch tán tác động lên màng da trong bộ điều tốc chân không; cơ chế xoay lệch pha trục cam bằng mâm ly tâm để tăng góc phun sớm theo số vòng quay.
  4. Cơ sở điều khiển điện tử và chẩn đoán: Kiến trúc điều khiển áp suất độc lập với tốc độ động cơ trên hệ thống Common Rail, điều khiển lưu lượng nạp qua van SCV và thuật toán xử lý mã lỗi điện tử qua đèn MIL và cổng giao tiếp chẩn đoán.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật tháo lắp và phục hồi cơ khí chính xác: Thao tác sử dụng dụng cụ mỏ mềm kẹp ê-tô, cảo chuyên dụng tháo bệ van, que cước $1,5\text{ mm}$ và que gỗ thông lỗ tia; kỹ thuật mài rà mặt phẳng số 8 trên bàn mài với bột rà cát mịn và dầu nhớt; kỹ thuật xoáy van kim trên máy xoáy chuyên dùng.
  • Kỹ năng đo kiểm, thử nghiệm và cân chỉnh: Sử dụng bàn thử kim phun để đo áp suất mở van, kiểm tra góc chùm tia phun, đo thời gian tụt áp lực ngả (yêu cầu chuẩn: không tụt quá $15\text{ kgf/cm}^2$ trong $50\text{ giây}$ đối với kim mới, $30\text{ giây}$ đối với kim cũ); sử dụng áp kế $500\text{ kgf/cm}^2$ kiểm tra áp suất bơm PF/PE (yêu cầu áp suất đạt $\ge 250\text{ kgf/cm}^2$, độ sụt áp $< 20\text{ kgf/cm}^2$ trong $10\text{ giây}$); sử dụng so kế xác định hành trình nâng piston khi cân bơm.
  • Kỹ năng chẩn đoán và phân tích hư hỏng: Thực hiện phương pháp "giết máy" tuần tự trên động cơ nhiều máy ($8, 10, 12$ xylanh theo thứ tự nổ, ví dụ động cơ 8 máy theo nhóm $1-4-6-7$ và $5-8-3-2$); xác định hiện tượng cân bơm sớm/trễ bằng phương pháp ngưng trào dầu tại họng van cao áp; trích xuất và xóa mã lỗi hệ thống Common Rail.

Phương pháp giảng dạy và học tập

  • Cách tiếp cận sư phạm (Pedagogical approach): Giáo trình áp dụng phương pháp đào tạo tích hợp mô-đun kỹ năng. Mỗi bài học bắt đầu bằng mục tiêu đầu ra cụ thể, tiếp nối là bảng danh mục chuẩn bị thiết bị/dụng cụ, sơ đồ cấu trúc mặt cắt và quy trình từng bước thao tác thực nghiệm chuẩn hóa.
  • Hệ thống bài tập và tình huống kỹ thuật (Case studies):
    • Tình huống động cơ nhiều xylanh mất công suất hoặc nổ rung: Hướng dẫn cô lập từng máy bằng cách nới rắc-co ống cao áp tại kim phun, theo dõi phản ứng thay đổi độ rung giật và tiếng nổ động cơ để chỉ điểm xylanh có kim phun hoặc piston bơm bị hỏng.
    • Tình huống bơm cao áp mất dấu chuẩn: Áp dụng quy trình 10 bước của phương pháp "ngưng trào dầu": tháo van cao áp, xoay cốt máy, quan sát thời điểm mức dầu ngưng dâng tại họng lục giác và đối chiếu dấu $F/I$ trên bánh đà/puly để hiệu chỉnh đệm chêm.
  • Quy trình thực hành (Practical exercises): Cung cấp 27 bài tập thực hành chia theo từng cụm tổng thành: 4 bài cho cụm kim phun, 5 bài cho bơm cá nhân PF, 8 bài cho bơm thẳng hàng PE, 4 bài cho bơm phân phối VE và 5 bài cho hệ thống Common Rail.
  • Phương pháp đánh giá (Assessment methods): Đánh giá năng lực dựa trên việc đối chiếu kết quả đo kiểm thực tế với thông số kỹ thuật chuẩn:
    1. Áp suất khởi phun của kim phun ($100 - 140\text{ kgf/cm}^2$ cho kim lỗ kín, $150 - 250\text{ kgf/cm}^2$ cho kim lỗ hở).
    2. Độ kín khít van cao áp và cặp piston - xylanh bơm (áp suất nén $\ge 250\text{ kgf/cm}^2$).
    3. Độ chính xác vị trí góc phun sớm khi lắp bơm lên thân máy.
    4. Tiêu chuẩn an toàn xưởng: cấm tiếp xúc trực tiếp tay trước tia dầu cao áp; cấm dùng cưa thép sắc cạo muội than gây xước bề mặt làm kín; bắt buộc dùng dầu gasoil sạch để tẩy rửa.
  • Hướng dẫn tự học: Sinh viên tra cứu bảng giải mã ký hiệu bơm trên vỏ kim loại, đối chiếu chuyển động cơ học của cần ga - quả văng ly tâm - thanh răng qua sơ đồ động học, thực hiện tự kiểm tra trình tự tháo lắp theo chiều đảo ngược quy định.

Điểm nổi bật và cập nhật

  • Tinh giản kiến thức lạc hậu: Nhóm tác giả lược bỏ các hệ thống cung cấp nhiên liệu cổ điển không còn ứng dụng trên thực tế, tập trung thời lượng vào các hệ thống tiêu chuẩn công nghiệp hiện hành.
  • Cập nhật công nghệ điện tử Common Rail: Đưa nội dung hệ thống phun dầu điện tử Common Rail vào Chương VI, chi tiết hóa từ kết cấu van điều khiển nạp SCV, đường dẫn áp suất cao, ống phân phối (Rail) đến mạch điện điều khiển, quy trình kích hoạt mạch đèn báo lỗi MIL, đọc và xóa mã lỗi OBD, cũng như chức năng vận hành dự phòng khi có cảm biến hỏng.
+-------------------------------------------------------------------------+
|                  ĐỐI CHIẾU CÁC THẾ HỆ BƠM TRONG GIÁO TRÌNH               |
+-------------------------------------------------------------------------+
| Tiêu chí       | Bơm PF / PE / VE            | Hệ thống Common Rail     |
+----------------+-----------------------------+--------------------------+
| Nguồn tạo áp   | Trục cam bơm / cam động cơ  | Bơm cao áp chuyên dụng   |
| Áp suất tạo ra | 150 - 800 kgf/cm2           | Lên tới 1500 - 2000 bar  |
| Định lượng dầu | Cơ khí (rãnh vạt xéo piston)| Van SCV & ECU điều khiển |
| Định thời phun | Quả tạ ly tâm / màng áp     | Van điện từ / Piezo kim  |
| Đặc tính phun  | Phun đơn đoạn               | Phun mồi, chính, thứ cấp |
+-------------------------------------------------------------------------+
  • Gắn liền thực tế công nghiệp ô tô: Phân tích ứng dụng trực tiếp trên các dòng xe tải, máy kéo và ô tô du lịch phổ biến tại Việt Nam và quốc tế như: MTZ, IFA, KAMAZ, TOYOTA, MERCEDES-BENZ, HINO, ISUZU.
  • Thông số hóa toàn bộ quy trình sửa chữa: Toàn bộ hướng dẫn phục hồi đều có giá trị đo lường kiểm chứng: góc vạt xéo chuôi kim ($0^\circ - 60^\circ$), độ nâng van kim ($0,3 - 0,5\text{ mm}$), áp lực thử rò rỉ ($4 - 5\text{ kgf/cm}^2$ dưới áp lực thoát), khe hở hiệu chỉnh căn đệm tính bằng phần mười milimét.

Đối tượng sử dụng giáo trình

  • Sinh viên chuyên ngành: Sinh viên năm thứ 2 hoặc năm thứ 3 thuộc các ngành Công nghệ Kỹ thuật Ô tô, Kỹ thuật Cơ khí Động lực, Máy tàu thủy, Cơ giới hóa nông nghiệp tại các trường Cao đẳng, Đại học kỹ thuật.
  • Kiến thức tiên quyết (Prerequisites): Người học cần hoàn thành các học phần:
    1. Nguyên lý động cơ đốt trong (nắm vững 4 kỳ hoạt động, chu trình công tác của động cơ Diesel, góc đánh lửa/phun sớm).
    2. Vẽ kỹ thuật và Dung sai lắp ghép (đọc bản vẽ mặt cắt cụm chi tiết máy, hiểu cấp chính xác bề mặt).
    3. Thực tập Cơ khí đại cương (kỹ năng sử dụng dụng cụ cầm tay, ê-tô, thước kẹp, so kế pan-me).
  • Giảng viên chuyên ngành: Sử dụng tài liệu làm khung giáo án thực hành xưởng, chuẩn hóa quy trình hướng dẫn thao tác mẫu, thiết kế bài kiểm tra kỹ năng tay nghề và xây dựng trạm thực hành kiểm chuẩn hệ thống nhiên liệu diesel.
  • Kỹ thuật viên và cán bộ kỹ thuật xưởng: Dùng làm sổ tay tra cứu quy trình cân chỉnh bơm cao áp, phương pháp xác định hư hỏng cơ khí thủy lực và quy chuẩn an toàn khi thử nghiệm áp lực cao.

Câu hỏi thường gặp (FAQ)

1. Giáo trình này phù hợp với đối tượng người học nào?

Giáo trình được thiết kế chuẩn hóa cho sinh viên cao đẳng, đại học kỹ thuật ngành Cơ khí Động lực / Công nghệ Kỹ thuật Ô tô; đồng thời là tài liệu tham khảo cho giảng viên thực hành xưởng và kỹ thuật viên sửa chữa hệ thống nhiên liệu diesel.

2. Cần trang bị những kiến thức nền tảng nào trước khi học giáo trình?

Người học cần nắm vững lý thuyết chu trình công tác động cơ đốt trong (đặc biệt là giai đoạn hình thành hòa khí tự cháy ở cuối kỳ nén), kiến thức dung sai đo lường cơ khí và kỹ năng sử dụng dụng cụ cơ khí cầm tay cơ bản.

3. Giáo trình này có điểm khác biệt gì so với các tài liệu lý thuyết động cơ thông thường?

Tài liệu tập trung vào kỹ năng thực nghiệm với 27 bài tập thực hành chi tiết theo từng bước thao tác (từ khâu tháo, vệ sinh, kiểm tra, rà mài đến lắp và cân chỉnh). Toàn bộ quy trình đi kèm thông số áp suất, thời gian đo kiểm và quy chuẩn an toàn định lượng chính xác.

4. Phương pháp tự học giáo trình như thế nào để đạt hiệu quả cao nhất?

Người học cần nghiên cứu song song phần lý thuyết cấu tạo mặt cắt để hiểu rõ đường dẫn dầu, đối chiếu với các bài thực hành tháo ráp trên mô hình tĩnh (kim phun, bơm PF, bơm PE), sau đó thực hành đo kiểm áp lực trên bàn thử trước khi thao tác trực tiếp trên động cơ hoàn chỉnh.

5. Có những tài liệu bổ trợ hoặc trang thiết bị nào cần đi kèm giáo trình?

Cần kết hợp đề cương chi tiết học phần Thực tập Diesel, bàn thử kim phun thủy lực, áp kế chịu áp $500\text{ kgf/cm}^2$, thước kẹp/so kế, máy xoáy van kim, dụng cụ mỏ mềm ê-tô, dầu gasoil sạch và máy chẩn đoán lỗi chuyên dụng cho hệ thống Common Rail.

Kết luận

Giáo trình Thực tập Diesel của Trường Cao Đẳng Công Thương TP. Hồ Chí Minh là tài liệu đào tạo chuyên sâu về kỹ thuật hệ thống nhiên liệu động cơ Diesel. Giá trị cốt lõi của tài liệu nằm ở sự liên kết chặt chẽ giữa nguyên lý nhiệt - thủy lực với quy trình thao tác kỹ thuật chuẩn xác trên cả hai mảng: cơ khí truyền thống (kim phun, bơm PF, PE, VE) và điều khiển điện tử hiện đại (Common Rail).

+-------------------------------------------------------------------------+
|                      LỘ TRÌNH ĐÀO TẠO THỰC HÀNH                         |
|                                                                         |
|  [Module 1] Thao tác Kim phun cơ khí & Bàn thử áp lực                   |
|  [Module 2] Tháo ráp, Cân bơm đơn PF & Bơm thẳng hàng PE                |
|  [Module 3] Đo kiểm Bơm phân phối VE & Hiệu chỉnh góc phun sớm          |
|  [Module 4] Chẩn đoán, Đọc mã lỗi & Bảo dưỡng hệ thống Common Rail      |
+-------------------------------------------------------------------------+

Lộ trình học tập đề xuất là thực hiện tuần tự từ kỹ năng phục hồi chi tiết cơ khí chính xác (van kim, đót kim), cân chỉnh định thời trên bơm cơ khí, đến chẩn đoán lỗi điện tử trên hệ thống phun dầu Common Rail. Tài liệu là căn cứ kỹ thuật phục vụ trực tiếp cho các học phần thực hành chuyên ngành và quá trình công tác kỹ thuật cơ khí động lực.
