TỔNG QUAN GIÁO TRÌNH THỰC HÀNH PHAY 2 (MÃ MÔ ĐUN: MĐ23) – NGHỀ CÔNG NGHỆ KỸ THUẬT CƠ KHÍ

Tổng quan về giáo trình (250-300 từ)

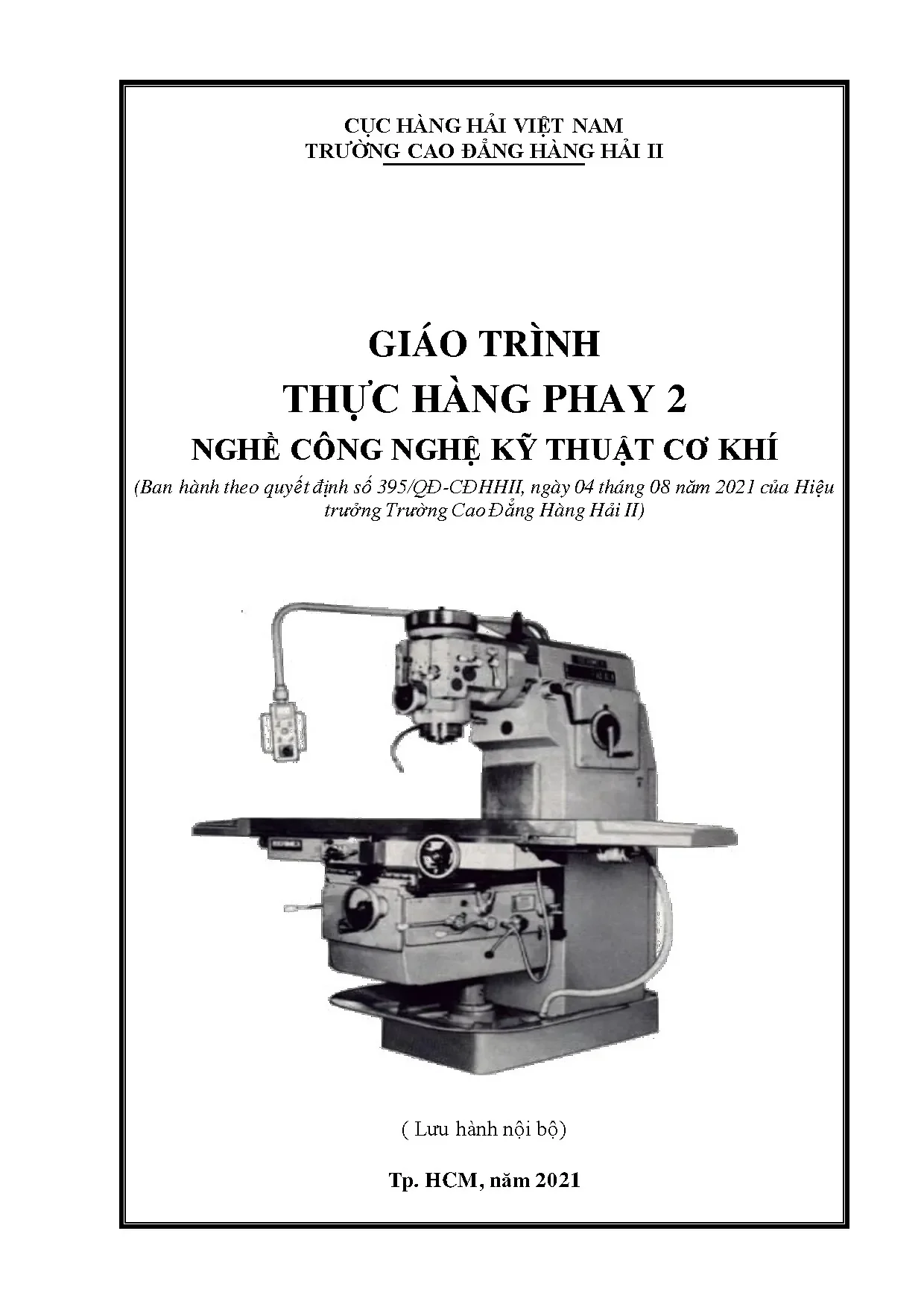

Giáo trình Thực hành Phay 2 (Mã mô đun: MĐ23) là tài liệu đào tạo chuyên môn nghề bắt buộc thuộc chương trình đào tạo nghề Cắt gọt kim loại / Công nghệ Kỹ thuật Cơ khí trình độ Cao đẳng, được ban hành theo Quyết định số 395/QĐ-CĐHHII ngày 04 tháng 08 năm 2021 của Hiệu trưởng Trường Cao đẳng Hàng hải II (Cục Hàng hải Việt Nam). Giáo trình được thiết kế với tổng thời lượng thực hiện là 105 giờ, bao gồm 15 giờ lý thuyết chuyên môn, 85 giờ thực hành/thảo luận/bài tập và 5 giờ kiểm tra đánh giá.

Mục tiêu học tập trọng tâm của giáo trình là trang bị cho người học năng lực tính toán thông số công nghệ, lựa chọn chế độ cắt, thiết bị, dao cụ và đồ gá để gia công các bề mặt định hình phức tạp. Chuẩn đầu ra yêu cầu người học thực hiện thành thạo việc tính toán góc độ, chia độ vi sai, phay đa giác đều, phay rãnh chữ T (thẳng và vòng), phay rãnh chốt đuôi én và phay cắt đứt chi tiết. Sản phẩm gia công phải đạt cấp chính xác kích thước 8 ÷ 10, độ nhám bề mặt cấp 4 ÷ 5, sai lệch vị trí tương quan và hình dáng hình học không vượt quá 0,05/100 mm.

Cấu trúc giáo trình tiếp cận theo phương pháp mô-đun hóa kỹ năng thao tác thực tế, gắn liền quy trình công nghệ với quy chuẩn an toàn lao động và bảo dưỡng máy móc. Điểm đặc thù của tài liệu là việc chuẩn hóa các bước thao tác kỹ thuật cơ khí, cung cấp các sơ đồ truyền động, bảng tính toán tỷ số truyền bánh răng thay thế và bảng phân tích nguyên nhân - biện pháp phòng ngừa sai hỏng chi tiết trong gia công phay kim loại.

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương/chủ đề chính

Giáo trình được cấu trúc thành 4 bài học chuyên đề với tiến trình logic từ các nguyên công định độ bề mặt đến gia công rãnh định hình phức tạp và cắt đứt phôi:

  • Bài 1: Phay đa giác (Thời lượng: 30 giờ – 6 giờ Lý thuyết, 23 giờ Thực hành, 1 giờ Kiểm tra): Cung cấp kiến thức về công dụng, cấu tạo của đầu phân độ vạn năng (tỷ số bộ truyền trục vít - bánh vít $i = 1/40$, chiều cao tâm $H = 100, 135, 160, 200\text{ mm}$); phương pháp phân độ trực tiếp (qua đĩa chia 12, 24 lỗ hoặc vạch chia $360^\circ$), phân độ gián tiếp (dùng compa cữ và đĩa chia nhiều hàng lỗ), và phân độ vi sai thông qua tính toán lắp bộ bánh răng thay thế ($Z_1, Z_2, Z_3, Z_4$). Nội dung thực hành tập trung vào việc gá đặt đồng trục giữa ụ chia và ụ động ($\le 0,02\text{ mm}$), xác định tâm phôi và quy trình phay đa giác đều bằng dao phay mặt đầu hoặc dao phay trụ.
  • Bài 2: Phay rãnh chữ T (Thời lượng: 25 giờ – 4 giờ Lý thuyết, 20 giờ Thực hành, 1 giờ Kiểm tra): Giới thiệu thông số hình học, chức năng dẫn hướng và kẹp chặt của rãnh chữ T trên bàn máy công cụ. Trình bày phương pháp gia công rãnh chữ T thẳng và rãnh chữ T vòng theo quy trình công nghệ 3 bước: (1) Phay rãnh thẳng góc suốt/kín bằng dao phay ngón hoặc dao phay đĩa; (2) Phay mở rộng gót rãnh T bằng dao phay định hình chữ T (kiểm soát bước tiến $S_z = 0,05\text{ mm/răng}$); (3) Phay vát mép rãnh bằng dao góc kép $90^\circ$, dao vát mép côn ngược hoặc phương pháp xoay đầu dao $45^\circ$.
  • Bài 3: Phay rãnh chốt đuôi én (Thời lượng: 30 giờ – 5 giờ Lý thuyết, 24 giờ Thực hành, 1 giờ Kiểm tra): Trình bày các yêu cầu kỹ thuật về góc nghiêng biên dạng đuôi én, quy trình công nghệ phay kết hợp giữa dao phay ngón tạo rãnh dẫn hướng và dao phay rãnh đuôi én chuyên dụng; phương pháp đo kiểm kích thước gián tiếp thông qua con lăn chuẩn và dưỡng đo biên dạng.
  • Bài 4: Phay cắt đứt (Thời lượng: 20 giờ – 3 giờ Lý thuyết, 16 giờ Thực hành, 1 giờ Kiểm tra): Quy định các yêu cầu kỹ thuật khi cắt đứt phôi thanh hoặc tách chi tiết; kỹ thuật lựa chọn dao phay đĩa cắt đứt, kiểm soát độ đảo mặt đầu, thiết lập chế độ cắt giảm thiểu rung động, phòng chống kẹt vỡ dao và quy trình vệ sinh công nghiệp sau gia công.

Kiến thức nền tảng được xây dựng

  • Nguyên lý động học máy phay và phân độ: Thiết lập cơ chế truyền động của ụ phân độ theo phương trình cân bằng động học: quay tay quay 40 vòng thì trục chính ụ chia quay 1 vòng ($n = N/Z = 40/Z$). Đối với các phần chia phức tạp không thực hiện được bằng phân độ gián tiếp, giáo trình cung cấp công thức phân độ vi sai:

$$i = \frac{Z_1}{Z_2} \cdot \frac{Z_3}{Z_4} = \frac{N(Z_c - Z)}{Z_c} = \frac{40(Z_c - Z)}{Z_c}$$

(với điều kiện lắp ghép bộ bánh răng: $Z_1 + Z_2 \ge Z_3 + 15$ và $Z_3 + Z_4 \ge Z_2 + 15$).

  • Nguyên lý định vị và kẹp chặt: Quy chuẩn việc lựa chọn chuẩn định vị, sử dụng các cơ cấu gá đặt: ê tô hàm song song cố định, ê tô xoay 1 chiều ($0 - 360^\circ$), ê tô xoay 2 chiều ($0 - 360^\circ$ mặt phẳng ngang, $0 - 90^\circ$ mặt phẳng đứng), hàm kẹp nêm, mâm quay bàn máy, và hệ thống bu lông - đòn kẹp - con đội kẹp phôi kích thước lớn.
  • Tính toán chế độ cắt gọt: Công thức xác định tốc độ vòng quay trục chính:

$$n = \frac{1000 \cdot V}{\pi \cdot D}\text{ (vòng/phút)}$$

Quy định vận tốc cắt $V$ theo vật liệu: thép gió gia công gang/thép đạt $V \le 50\text{ m/phút}$; dao hợp kim cứng đạt $V = 70 \div 150\text{ m/phút}$. Chiều sâu cắt phay thô thép $t = 1 \div 3\text{ mm}$ (dao mặt đầu) hoặc $t = 3 \div 5\text{ mm}$ (dao trụ); phay thô gang $t = 2 \div 3\text{ mm}$ (dao mặt đầu) hoặc $t = 5 \div 7\text{ mm}$ (dao trụ); phay tinh $t = 0,5 \div 1\text{ mm}$ với lượng chạy dao răng $S_z = 0,01 \div 0,03\text{ mm/răng}$.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Thao tác chuẩn xác việc rà gá độ song song và độ vuông góc của đồ gá bằng căn mẫu và đồng hồ so; hiệu chỉnh tâm trục dao trùng tâm rãnh; căn chỉnh độ cao tâm ụ chia và ụ động; vận hành hộp tốc độ trục chính và hộp bước tiến bàn máy tự động ($S = 30 \div 40\text{ mm/phút}$ khi phay mặt phẳng, $S = 0,1 \div 0,25\text{ mm/vòng}$ khi chạy tự động cơ bản).
  • Kỹ năng phân tích (Analytical skills): Phân tích bản vẽ kỹ thuật gia công cơ khí; xác định lượng dịch chuyển bàn máy trên vành chia du xích; chẩn đoán nguyên nhân các dạng sai số kích thước, sai số hình dáng hình học, độ nhám bề mặt chưa đạt và hiện tượng góc đa giác không đều.
  • Năng lực thực hành nghề nghiệp (Practical competencies): Hoàn thiện các sản phẩm rãnh và đa giác đạt yêu cầu kỹ thuật theo đúng định mức thời gian; thực hiện đo kiểm bằng thước cặp, thước đo sâu cơ khí/điện tử, panme và dưỡng biên dạng; thực hiện quy trình an toàn lao động và bảo dưỡng thiết bị công nghiệp.

Phương pháp giảng dạy và học tập (300-350 từ)

Giáo trình áp dụng mô hình giảng dạy tích hợp lấy thực hành kỹ năng làm trọng tâm, trong đó thời lượng thực hành chiếm 80,9% (85/105 giờ) tổng quỹ thời gian đào tạo. Tiến trình sư phạm được triển khai theo các giai đoạn liên hoàn: hướng dẫn mở đầu (giải thích lý thuyết công nghệ, đọc bản vẽ, phân tích yêu cầu kỹ thuật), làm mẫu thao tác gá đặt và điều chỉnh máy, người học luyện tập có kiểm soát và đánh giá kết quả gia công.

Các bài tập và tình huống công nghệ (case studies) được xây dựng dựa trên các trường hợp gia công thực tế:

  • Gia công phôi có kích thước lớn vượt quá khổ bàn máy đòi hỏi phương án gá kẹp bằng bu lông tai, đòn kẹp và con đội (đảm bảo đòn kẹp nghiêng $1^\circ - 2^\circ$ về phía phôi).
  • Xử lý hiện tượng phay mở rộng gót rãnh T khi đường kính dao nhỏ hơn chiều rộng rãnh ($D_{\text{dao}} < b_{\text{rãnh}}$) theo điều kiện:

$$\frac{D_{\text{dao}} - d_{\text{cổ dao}}}{2} > \frac{b_{\text{rãnh}} - a_{\text{rãnh}}}{2}$$

  • Quy trình gia công lát cắt thử ($t = 0,1 \div 0,2\text{ mm}$), dừng máy kiểm tra kích thước trước khi thực hiện gia công toàn phần nhằm loại bỏ sai số do căn chỉnh du xích.

Phương pháp đánh giá kết thúc mô đun được thực hiện thông qua bài thi thực hành độc lập (5 giờ). Tiêu chí chấm điểm căn cứ vào: độ chính xác kích thước (dung sai cấp 8 ÷ 10), độ nhám bề mặt (cấp 4 ÷ 5), sai lệch vị trí tương quan ($\le 0,05/100\text{ mm}$), thời gian hoàn thành và việc tuân thủ quy chuẩn an toàn lao động (ngắt điện trước khi vệ sinh, không dùng tay gạt phoi khi trục chính đang quay).

Người học tự học theo hướng dẫn: nghiên cứu trước sơ đồ động ụ chia vạn năng, tính toán sẵn bảng thông số bánh răng thay thế cho các góc chia lẻ, tra cứu bảng tốc độ cắt theo cặp vật liệu dao - phôi trước giờ thực hành tại xưởng.

Điểm nổi bật và cập nhật (250-300 từ)

Nội dung giáo trình Thực hành Phay 2 phản ánh các yêu cầu kỹ thuật cập nhật trong lĩnh vực gia công cơ khí chính xác theo chương trình khung ban hành năm 2021 của Trường Cao đẳng Hàng hải II:

  • Tích hợp đa dạng giải pháp đồ gá công nghiệp: Tài liệu không chỉ giới hạn ở các đồ gá kẹp cơ khí truyền thống mà giới thiệu nguyên lý vận hành của các loại ê tô thủy lực và khí nén phục vụ gá kẹp nhanh trong sản xuất loạt; hướng dẫn chi tiết phương pháp rà gá êtô xoay đa chiều và mâm quay để phay rãnh chữ T biên dạng tròn.
  • Chuẩn hóa chế độ cắt cho nhiều chủng loại vật liệu dụng cụ: Giáo trình phân định rõ chế độ làm việc giữa dao phay thép gió (HSS) nguyên khối và dao phay gắn mảnh hợp kim cứng, đáp ứng yêu cầu công nghệ gia công các loại vật liệu phổ biến như thép kết cấu và gang xám.
  • Ứng dụng thực tế gắn liền công nghiệp chế tạo: Các bài học bám sát quy trình chế tạo chi tiết máy thực tế như mặt bàn máy công cụ (máy phay, máy bào, máy khoan, máy doa), các bề mặt lắp ghép dẫn hướng của máy cơ khí và các chi tiết định độ góc dạng trục/đĩa.
  • Phương pháp đo kiểm và quản trị sai hỏng: Tích hợp việc sử dụng thiết bị đo kiểm cơ khí và điện tử (thước cặp điện tử, panme, đồng hồ so hiển thị số); xây dựng bảng đối chiếu lỗi hỏng - nguyên nhân - giải pháp khắc phục chi tiết cho từng nguyên công.

Đối tượng sử dụng giáo trình (200-250 từ)

  • Sinh viên: Phục vụ trực tiếp sinh viên hệ Cao đẳng ngành Cắt gọt kim loại và Công nghệ Kỹ thuật Cơ khí (thường học ở năm thứ 2 hoặc kỳ chuyên ngành nâng cao).
  • Điều kiện tiên quyết (Prerequisites): Người học bắt buộc phải hoàn thành các mô đun cơ sở kỹ thuật và thực hành nền tảng trước khi học MĐ23, bao gồm: MĐ7, MĐ8, MĐ10, MĐ11, MĐ12, MĐ13, MĐ14 và MĐ17 (bao gồm kiến thức về Dung sai lắp ghép và Đo lường kỹ thuật, Vẽ kỹ thuật cơ khí, An toàn lao động, Công nghệ kim loại và Thực hành Phay 1).
  • Giảng viên chuyên ngành: Tài liệu là căn cứ chuẩn để giảng viên xây dựng đề cương bài giảng, kế hoạch giảng dạy tích hợp, phiếu hướng dẫn luyện tập kỹ năng và tiêu chí (rubric) chấm thi tay nghề thực hành.
  • Tự học và tham khảo nghề nghiệp: Giáo trình dùng làm tài liệu tra cứu kỹ thuật cho kỹ thuật viên, thợ tiện - phay tại các xưởng cơ khí chế tạo máy, cơ khí hàng hải và cơ sở sửa chữa công nghiệp cần củng cố phương pháp tính toán chia độ và gia công rãnh định hình.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với đối tượng người học nào?

Giáo trình được biên soạn chuyên biệt cho sinh viên trình độ Cao đẳng nghề Cắt gọt kim loại và Công nghệ Kỹ thuật Cơ khí đã hoàn thành các học phần phay cơ bản và các môn học tiên quyết.

2. Người học cần chuẩn bị kiến thức nền nào trước khi học mô đun MĐ23?

Người học phải hoàn thành 8 mô đun tiên quyết (MĐ7, MĐ8, MĐ10, MĐ11, MĐ12, MĐ13, MĐ14, MĐ17), nắm vững kỹ năng đọc bản vẽ cơ khí, kiến thức dung sai lắp ghép, kỹ năng sử dụng dụng cụ đo (thước cặp, đồng hồ so) và kỹ năng vận hành máy phay cơ bản từ mô đun Thực hành Phay 1.

3. Điểm khác biệt kỹ thuật cốt lõi của giáo trình Phay 2 so với Phay 1 là gì?

Mô đun Phay 2 tập trung vào các nguyên công phay định hình và phân độ phức tạp: tính toán và vận hành đầu phân độ vạn năng (phân độ trực tiếp, gián tiếp, vi sai), phay rãnh chữ T ngầm, phay rãnh chốt đuôi én và gia công phôi trên mâm quay tròn.

4. Phương pháp tự học và rèn luyện kỹ năng mô đun này như thế nào để đạt hiệu quả?

Người học cần làm chủ các công thức tính toán tỷ số truyền phân độ vi sai $i$ và chọn bánh răng thay thế trước khi lên máy; nắm chắc quy trình rà gá song song/vuông góc bằng đồng hồ so và luôn thực hiện bước cắt thử ($t = 0,1 \div 0,2\text{ mm}$) để kiểm tra kích thước trước khi gia công tinh.

5. Giáo trình có các tài liệu bổ trợ và công cụ kiểm tra nào kèm theo?

Giáo trình cung cấp hệ thống sơ đồ truyền động động học ụ chia, sơ đồ gá lắp bộ bánh răng thay thế, bảng tra chế độ cắt theo vật liệu, danh mục bản vẽ gia công chi tiết chuẩn và bảng phân loại dạng sai hỏng cơ khí.

Kết luận (150 từ)

Giáo trình Thực hành Phay 2 (MĐ23) của Trường Cao đẳng Hàng hải II xác lập hệ thống kỹ năng thực hành gia công cắt gọt kim loại ở mức độ chuyên sâu cho trình độ Cao đẳng Cơ khí. Giá trị cốt lõi của tài liệu nằm ở sự chuẩn hóa các quy trình công nghệ gia công chi tiết định hình, phương pháp tính toán động học đầu phân độ vạn năng và quy chuẩn kiểm soát sai số kích thước, độ nhám bề mặt.

Lộ trình học tập được thiết kế mạch lạc từ phân độ đa giác, phay rãnh chữ T, rãnh đuôi én đến phay cắt đứt, giúp người học chuyển tiếp vững chắc từ lý thuyết công nghệ sang năng lực thao tác máy thực tế. Để nâng cao hiệu quả đào tạo, tài liệu khuyến nghị kết hợp đồng bộ với hệ thống máy phay đứng, máy phay ngang vạn năng, bộ phụ tùng đầu phân độ, mâm quay và các trang thiết bị đo kiểm cơ khí chính xác tại xưởng thực hành.
