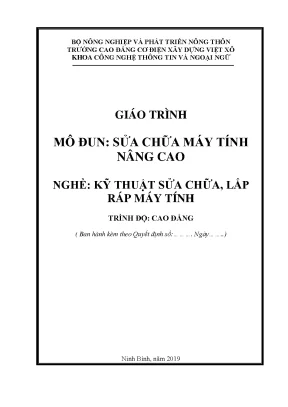

Giáo Trình Sửa Chữa Máy Tính Nâng Cao Nghề Kỹ Thuật Sửa Chữa Lắp Ráp Máy Tính

Giáo trình sửa chữa máy tính nâng cao cung cấp kiến thức chuyên sâu cho sinh viên kỹ thuật lắp ráp máy tính cao đẳng, giúp nâng cao kỹ năng nghề nghiệp.

• Tác giả: ThS. Nguyễn Bá Quân
• Trường học: Trường Cao Đẳng Cơ Điện Xây Dựng Việt Xô
• Chuyên ngành: Kỹ Thuật Sửa Chữa, Lắp Ráp Máy Tính
• Đề tài: Giáo Trình Sửa Chữa Máy Tính Nâng Cao Cho Kỹ Thuật Viên
• Loại tài liệu: Giáo Trình
• Năm xuất bản: 2019
• Địa điểm: Ninh Bình

Mục lục chi tiết

• 1. BÀI 1: CÁC THÀNH PHẦN CHÍNH CỦA LAPTOP
• 1.1. Cấu tạo chức năng của các bộ phận Laptop
• 1.2. Chức năng đồ họa
• 1.3. Quạt tản nhiệt
• 1.4. Kết nối mạng
• 1.5. Tiêu chuẩn Centrino của hãng Intel
• 2. BÀI 2: KIỂM TRA TRƯỚC KHI SỬA CHỮA MÁY LAPTOP
• 2.1. Quy trình chuẩn đoán và giải quyết sự cố máy laptop
• 2.2. Quy trình chuẩn đoán lỗi phần cứng
• 2.3. Quy trình chuẩn đoán lỗi phần mềm
• 2.4. Xử lý lỗi phần mềm trên Laptop
• 2.5. Xử lý lỗi cài đặt hệ điều hành
• 2.6. Xử lý lỗi Hệ điều hành và Driver thiết bị
• 2.7. Xử lý lỗi Hệ điều hành
• 2.8. Xử lý lỗi Driver thiết bị
• 2.9. Tháo lắp máy Laptop
• 2.10. Quy trình tháo lắp
• 2.11. Những lưu ý khi tháo lắp Laptop của các hãng sản xuất khác nhau
• 3. BÀI 3: LỖI CHIPSET VÀ PHƯƠNG PHÁP SỬA CHỮA
• 4. BÀI 4: BO MẠCH VÀ VẤN ĐỀ GIẢI QUYẾT SỰ CỐ
• 5. BÀI 5: NÂNG CẤP MÁY LAPTOP
• 6. BÀI 6: SỬA CHỮA MÀN HÌNH
• 7. BÀI 7: SỬA CHỮA CÁC THIẾT BỊ KHÁC
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng quan về Giáo Trình Sửa Chữa Máy Tính Nâng Cao

Giáo trình Sửa chữa máy tính nâng cao cho kỹ thuật viên là tài liệu quan trọng, cung cấp kiến thức và kỹ năng cần thiết cho việc sửa chữa và bảo trì máy tính. Tài liệu này không chỉ giúp người học nắm vững các thành phần của máy tính mà còn trang bị cho họ khả năng xử lý các sự cố thường gặp. Với sự phát triển nhanh chóng của công nghệ, việc cập nhật kiến thức về sửa chữa máy tính là rất cần thiết.

1.1. Mục tiêu của giáo trình sửa chữa máy tính

Giáo trình nhằm trang bị cho học viên kiến thức về cấu tạo, chức năng của các bộ phận máy tính, từ đó giúp họ có thể thực hiện sửa chữa và nâng cấp máy tính một cách hiệu quả.

1.2. Đối tượng sử dụng giáo trình

Giáo trình này hướng đến các kỹ thuật viên sửa chữa máy tính, sinh viên ngành công nghệ thông tin và những ai có nhu cầu nâng cao kiến thức về sửa chữa máy tính.

II. Những Thách Thức Trong Sửa Chữa Máy Tính Nâng Cao

Sửa chữa máy tính không chỉ đơn thuần là thay thế linh kiện mà còn đòi hỏi kỹ thuật viên phải có khả năng chẩn đoán và xử lý các vấn đề phức tạp. Các thách thức này bao gồm việc nhận diện lỗi phần cứng và phần mềm, cũng như khả năng làm việc với các công nghệ mới. Việc thiếu kiến thức chuyên sâu có thể dẫn đến những sai sót nghiêm trọng trong quá trình sửa chữa.

2.1. Khó khăn trong việc chẩn đoán lỗi

Việc xác định chính xác nguyên nhân gây ra sự cố là một trong những thách thức lớn nhất mà kỹ thuật viên phải đối mặt. Điều này đòi hỏi họ phải có kiến thức vững về các linh kiện và phần mềm máy tính.

2.2. Sự phát triển nhanh chóng của công nghệ

Công nghệ máy tính thay đổi liên tục, điều này khiến cho việc cập nhật kiến thức trở nên cần thiết. Kỹ thuật viên cần phải thường xuyên học hỏi để không bị lạc hậu.

III. Phương Pháp Sửa Chữa Máy Tính Hiệu Quả

Để sửa chữa máy tính một cách hiệu quả, kỹ thuật viên cần áp dụng các phương pháp chuẩn mực trong quy trình sửa chữa. Điều này bao gồm việc kiểm tra trước khi sửa chữa, chẩn đoán lỗi và thực hiện các bước sửa chữa một cách có hệ thống. Việc tuân thủ quy trình sẽ giúp giảm thiểu rủi ro và tăng hiệu quả công việc.

3.1. Quy trình kiểm tra trước khi sửa chữa

Quy trình này bao gồm việc xác định tình trạng của máy tính, kiểm tra các linh kiện và phần mềm để xác định nguyên nhân gây ra sự cố.

3.2. Các bước sửa chữa máy tính

Kỹ thuật viên cần thực hiện các bước sửa chữa theo thứ tự, từ việc tháo lắp linh kiện đến việc thay thế và kiểm tra lại toàn bộ hệ thống.

IV. Ứng Dụng Thực Tiễn Của Giáo Trình Sửa Chữa Máy Tính

Giáo trình không chỉ cung cấp lý thuyết mà còn có nhiều bài thực hành giúp học viên áp dụng kiến thức vào thực tế. Việc thực hành sẽ giúp kỹ thuật viên tự tin hơn trong việc xử lý các sự cố máy tính. Các bài thực hành này bao gồm sửa chữa phần cứng, phần mềm và nâng cấp máy tính.

4.1. Thực hành sửa chữa phần cứng

Học viên sẽ được hướng dẫn cách tháo lắp và sửa chữa các linh kiện phần cứng như CPU, RAM, và ổ cứng.

4.2. Thực hành sửa chữa phần mềm

Các bài thực hành về xử lý lỗi phần mềm, cài đặt hệ điều hành và driver cũng được đưa vào giáo trình để học viên có thể nắm vững.

V. Kết Luận Về Giáo Trình Sửa Chữa Máy Tính Nâng Cao

Giáo trình Sửa chữa máy tính nâng cao là một tài liệu quý giá cho các kỹ thuật viên trong ngành công nghệ thông tin. Nó không chỉ giúp họ nắm vững kiến thức lý thuyết mà còn trang bị kỹ năng thực hành cần thiết. Với sự phát triển không ngừng của công nghệ, việc cập nhật kiến thức và kỹ năng là rất quan trọng để đáp ứng nhu cầu thị trường.

5.1. Tương lai của ngành sửa chữa máy tính

Ngành sửa chữa máy tính sẽ tiếp tục phát triển với sự xuất hiện của các công nghệ mới. Kỹ thuật viên cần phải luôn sẵn sàng học hỏi và thích nghi.

5.2. Lời khuyên cho kỹ thuật viên mới

Kỹ thuật viên mới nên tìm hiểu và thực hành thường xuyên để nâng cao kỹ năng. Việc tham gia các khóa học và hội thảo cũng rất hữu ích.

Nội dung chính

Tổng quan về giáo trình

Giáo trình mô đun Sửa chữa máy tính nâng cao (Mã mô đun: MĐ 23) là tài liệu đào tạo chuyên môn nghề thuộc chương trình đào tạo trình độ Cao đẳng nghề Kỹ thuật sửa chữa, lắp ráp máy tính. Tài liệu do ThS. Nguyễn Bá Quân chủ biên, được biên soạn tại Khoa Công nghệ Thông tin và Ngoại ngữ, Trường Cao đẳng Cơ điện Xây dựng Việt Xô (trực thuộc Bộ Nông nghiệp và Phát triển Nông thôn) và ban hành vào năm 2019. Trong chương trình đào tạo, mô đun MĐ 23 được bố trí học sau khi người học đã hoàn thành các môn học và mô đun tiên quyết bao gồm: Kỹ thuật điện tử, Sửa chữa máy tính, Sửa chữa bộ nguồn, Kỹ thuật sửa chữa màn hình, Sửa chữa máy in và thiết bị ngoại vi, đồng thời được tổ chức giảng dạy song song với các môn học chuyên môn nghề khác.

Mục tiêu học tập của giáo trình được cấu trúc theo ba nhóm chuẩn đầu ra rõ rệt:

• Về kiến thức: Người học nhận dạng và trình bày được cấu tạo, chức năng của các thành phần phần cứng đặc thù trên máy tính xách tay (Laptop); hiểu rõ nguyên lý hoạt động của chipset, bo mạch chủ, mạch nguồn, màn hình hiển thị và các thiết bị ngoại vi; nắm vững các phương pháp chẩn đoán lỗi phần cứng và phần mềm.
• Về kỹ năng: Người học thực hiện thành thạo quy trình tháo lắp các dòng máy laptop; vận hành được máy hàn chip chuyên dụng để tháo, làm chân lưới BGA và hàn/hấp chipset; đo kiểm và xử lý sự cố mạch nguồn, thay thế linh kiện màn hình (đèn cao áp, tấm nền LED/LCD, cáp tín hiệu); sửa chữa bàn phím, Touchpad, đóng cell pin bằng máy hàn hồ quang và nạp ROM cho pin; thực hiện nâng cấp CPU, RAM, ổ cứng tương thích theo từng dòng chipset.
• Về năng lực tự chủ và trách nhiệm: Hình thành tác phong làm việc khoa học, cẩn trọng trong thao tác kỹ thuật, tuân thủ an toàn lao động cho người và thiết bị.

Giáo trình có tổng thời lượng 90 giờ, bao gồm 29 giờ lý thuyết, 58 giờ thực hành và 3 giờ kiểm tra định kỳ. Điểm đặc thù của tài liệu là phương pháp tiếp cận mô đun tích hợp, chuyển dịch trọng tâm từ phần cứng máy tính để bàn (Desktop) sang cấu trúc tích hợp cao của máy tính xách tay, đi sâu vào kỹ thuật sửa chữa phần cứng cấp độ linh kiện và vi mạch.

---

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Giáo trình được cấu trúc thành 7 bài học với tiến trình logic đi từ tổng quan cấu trúc, kỹ thuật tháo lắp chẩn đoán, sửa chữa các khối mạch trung tâm đến thiết bị ngoại vi và nâng cấp hệ thống:

+-------------------------------------------------------------------------------+
|                        TIẾN TRÌNH ĐÀO TẠO MÔ ĐUN MĐ 23                       |
+-------------------------------------------------------------------------------+
| Bài 1: Cấu tạo phần cứng & Nền tảng công nghệ Laptop (5 giờ)                  |
|   -> Nhận dạng linh kiện So-DIMM, CPU Mobile, Màn hình, Tiêu chuẩn Centrino   |
+-------------------------------------------------------------------------------+
| Bài 2: Quy trình chẩn đoán & Kỹ thuật tháo lắp 12 bước (20 giờ)               |
|   -> Phân lập lỗi phần mềm (Boot, Driver, Virus) & Quy trình tháo ráp máy     |
+-------------------------------------------------------------------------------+
| Bài 3: Sửa chữa Chipset & Kỹ thuật hàn BGA (10 giờ)                          |
|   -> Kiến trúc Chip Bắc/Nam, máy hàn chip, làm chân BGA, hấp/hàn chipset      |
+-------------------------------------------------------------------------------+
| Bài 4: Bo mạch & Khắc phục sự cố mạch nguồn (10 giờ)                          |
|   -> Sơ đồ khối Mainboard Intel/AMD, đo kiểm điện áp Adaptor, sửa mạch nguồn  |
+-------------------------------------------------------------------------------+
| Bài 5: Kỹ thuật nâng cấp hệ thống Laptop (25 giờ)                             |
|   -> Đánh giá tương thích Chipset - CPU, giao tiếp ATA/SATA, RAM, Card Wifi   |
+-------------------------------------------------------------------------------+
| Bài 6: Sửa chữa màn hình LCD/LED & Khối hiển thị (10 giờ)                     |
|   -> Bo cao áp, Backlight, đèn hình, sửa chữa hàn nối cáp tín hiệu            |
+-------------------------------------------------------------------------------+
| Bài 7: Sửa chữa thiết bị ngoại vi, Pin & Nguồn Adapter (10 giờ)               |
|   -> Bàn phím, TouchPad, Cell pin (máy hàn hồ quang/nạp ROM), mạch Adapter    |
+-------------------------------------------------------------------------------+

• Bài 1: Các thành phần chính của Laptop (5 giờ: 2 LT - 3 TH): Giới thiệu lịch sử thiết bị (từ máy Osborne 1 năm 1981), phân tích cấu tạo và chức năng các bộ phận: CPU Mobile tiết kiệm điện năng, bộ nhớ So-DIMM, ổ đĩa cứng 2.5 inch (giao tiếp ATA/SATA), giải pháp đồ họa tích hợp GMCH và đồ họa rời, hệ thống tản nhiệt cưỡng bức điều khiển bằng cảm biến nhiệt, bàn phím tích hợp phím Fn. Chương này phân tích chi tiết tiêu chuẩn nền tảng Intel Centrino và Centrino 2 (Montevina, chipset GM45, Penryn 45nm, Wi-Fi 5000 series, WiMAX) qua các thế hệ Carmel, Sonoma, Napa và Santa Rosa.
• Bài 2: Kiểm tra trước khi sửa chữa máy Laptop (20 giờ: 7 LT - 12 TH - 1 KT): Thiết lập quy trình chẩn đoán lỗi phần cứng và phần mềm. Trình bày phương pháp xử lý lỗi nạp hệ điều hành thông qua Recovery Console (Bootcfg, Fixboot, Fixmbr), Last Known Good Configuration, System Restore. Hướng dẫn quản lý driver qua Device Manager (Roll Back Driver, xử lý thiết bị Unknown Device bằng Unknown Device Identifier, cài đặt gói cập nhật kb888111 cho High Definition Audio). Cung cấp quy trình chuẩn tháo lắp laptop qua 12 bước chi tiết từ tháo nguồn/pin, card mở rộng đến tách cụm bản lề màn hình và bo mạch chủ.
• Bài 3: Lỗi Chipset và phương pháp sửa chữa (10 giờ: 4 LT - 6 TH): Khái quát các dòng vi xử lý Intel (từ Pentium Socket 7, Socket 8, Slot 1, Pentium 4 Netburst đến Core 2 Duo Penryn, Core 2 Quad Yorkfield, Core i3/i5/i7 Nehalem) và các dòng AMD (K6, K7, K8 Athlon 64 FX). Phân tích kiến trúc hệ thống 2 chip (Chip cầu Bắc GMCH và Chip cầu Nam ICH) so với kiến trúc 1 chip tích hợp bộ điều khiển bộ nhớ (kết nối HyperTransport bus trên CPU AMD K8 và Intel Core i). Hướng dẫn quy trình vận hành máy hàn chip: gia nhiệt tháo chip, làm sạch chì thừa, dùng lưới đổ chân chì BGA và kỹ thuật hấp/hàn chipset vào bo mạch theo ngưỡng nhiệt độ an toàn.
• Bài 4: Bo mạch và vấn đề giải quyết sự cố (10 giờ: 3 LT - 6 TH - 1 KT): Khảo sát sơ đồ khối bo mạch chủ Laptop nền tảng Intel và AMD. Hướng dẫn sử dụng thiết bị đo kiểm tra các đường kết nối socket RAM, CPU, cổng giao tiếp bàn phím, TouchPad, card Wi-Fi. Phân tích nguyên lý và quy trình đo đạc mạch nguồn: kiểm tra điện áp đầu vào DC từ Adapter (< 24Vdc), đo điện áp các tầng nguồn thứ cấp và kiểm tra linh kiện dán (SMD) trên đường nguồn.
• Bài 5: Nâng cấp máy Laptop (25 giờ: 4 LT - 21 TH - 1 KT): Xác định nhu cầu nâng cấp dựa trên hiệu năng hệ thống. Hướng dẫn phương pháp tra cứu thông số tương thích của chipset đối với mức hỗ trợ CPU tối đa, chuẩn giao tiếp ổ cứng (ATA/SATA), chuẩn khe cắm card Wi-Fi và dung lượng RAM tối đa. Quy trình xử lý các sự cố phát sinh sau khi nâng cấp như xung đột phần cứng, hiện tượng máy không khởi động hoặc hoạt động không ổn định.
• Bài 6: Sửa chữa màn hình (10 giờ: 5 LT - 5 TH): Trình bày nguyên lý hoạt động của màn hình LCD và LED. Phân tích các dạng lỗi điển hình: hư hỏng bo mạch cao áp (Inverter), hỏng khối chiếu sáng Backlight (đèn CCFL, máng phản xạ), lỗi bo giải mã tín hiệu và chập đứt cáp tín hiệu màn hình. Cung cấp kỹ năng đo kiểm, kỹ thuật thay thế đèn Backlight, thay panel màn hình và phương pháp hàn nối cáp tín hiệu nhiều sợi.
• Bài 7: Sửa chữa các thiết bị khác (10 giờ: 4 LT - 6 TH): Hướng dẫn kỹ thuật đo mạch bàn phím, sửa chữa phím chập/đứt đường mạch và thay thế bàn phím; xử lý lỗi phần cứng và driver của bàn rê TouchPad; quy trình tháo mở khối Pin (Battery), đo kiểm tra nội trở và điện áp từng cell pin, kỹ thuật dùng máy hàn hồ quang đóng cell mới và phương pháp nạp lại dữ liệu ROM quản lý pin; quy trình kiểm tra, đo đạc và thay thế linh kiện công suất trong Adapter nguồn.

Kiến thức nền tảng được xây dựng

Giáo trình trang bị cho người học các khối kiến thức kỹ thuật phần cứng mang tính hệ thống:

• Lý thuyết kiến trúc máy tính di động: Cơ chế phân tầng điều khiển từ vi xử lý đến Chip cầu Bắc (quản lý RAM, đồ họa AGP/PCIe) và Chip cầu Nam (quản lý bus I/O, SATA, USB, âm thanh, mạng), cùng sự chuyển dịch sang kiến trúc tích hợp bộ điều khiển bộ nhớ trực tiếp trên CPU (công nghệ HyperTransport của AMD, vi kiến trúc Nehalem của Intel).
• Nguyên lý phân phối và biến đổi điện áp: Hệ thống mạch nguồn xung đa tầng trong máy tính xách tay, nhận nguồn sơ cấp từ Adapter chuyển đổi hạ áp thành các mức điện áp thứ cấp cấp phát cho chipset, CPU core, RAM và các cổng ngoại vi.
• Nguyên lý hiển thị và quang học bán dẫn: Cơ chế biến đổi tín hiệu số sang hình ảnh trên panel tinh thể lỏng, nguyên lý kích áp của bo cao áp cho bóng huỳnh quang cathode lạnh (CCFL) và mạch điều khiển thanh LED viền.

Kỹ năng phát triển

• Kỹ năng kỹ thuật chuyên sâu (Technical Skills): Vận hành máy hàn chip chuyên dụng đúng profile nhiệt độ; kỹ năng sử dụng lưới làm chân chip BGA; sử dụng máy hàn hồ quang để ghép nối các cell pin Lithium-ion; kỹ thuật hàn nối các đường cáp tín hiệu màn hình siêu nhỏ; nạp ROM điều khiển pin.
• Kỹ năng phân tích và chẩn đoán (Analytical Skills): Phân biệt lỗi bắt nguồn từ phần mềm hệ thống, xung đột driver hay sự cố phần cứng mạch vật lý; phân tích sơ đồ khối bo mạch chủ để xác định vị trí linh kiện hư hỏng; đọc hiểu mã lỗi phần cứng và thông số kỹ thuật phần cứng qua các công cụ chẩn đoán.
• Kỹ năng thực hành quy trình (Practical Competencies): Thực hiện chính xác quy trình tháo lắp thiết bị theo từng hãng sản xuất; bố trí khu vực làm việc khoa học, kiểm soát ốc vít và chống phóng tĩnh điện (ESD); xử lý phục hồi dữ liệu bảng phân vùng ổ đĩa và các lỗi MBR, boot sector.

---

Phương pháp giảng dạy và học tập

Giáo trình được thiết kế theo cấu trúc bài giảng tích hợp (kết hợp lý thuyết chuyên ngành và thực hành tại xưởng kỹ thuật), trong đó tỷ lượng thời gian thực hành chiếm ưu thế rõ rệt (58 giờ thực hành trên tổng số 90 giờ, tương đương hơn 64% thời lượng mô đun).

+-------------------------------------------------------------------------------+
|                   CƠ CẤU THỜI LƯỢNG MÔ ĐUN MĐ 23 (TỔNG: 90 GIỜ)              |
+-------------------------------------------------------------------------------+
| [########] Lý thuyết: 29 giờ (32.2%)                                          |
| [################] Thực hành: 58 giờ (64.4%)                                  |
| [#] Kiểm tra: 3 giờ (3.4%)                                                    |
+-------------------------------------------------------------------------------+

Các phương pháp tổ chức giảng dạy và học tập bao gồm:

• Phương pháp dạy học tình huống và thực nghiệm: Giảng viên đưa ra các case study về sự cố thực tế thường gặp trên laptop (máy mất nguồn, màn hình có hình mờ không sáng, xung đột driver âm thanh chuẩn High Definition, hệ thống treo khi nâng cấp CPU) để sinh viên phân tích sơ đồ nguyên lý trước khi can thiệp phần cứng.
• Bài tập thực hành kỹ năng tay nghề: Sinh viên được phân bổ làm việc trực tiếp trên các thiết bị đo kiểm (đồng hồ vạn năng, máy hiện sóng), máy hàn chip BGA, máy hàn cell pin. Quá trình thực hành đi từ các thao tác tháo lắp cơ học 12 bước, nhận diện linh kiện ngoại vi đến thao tác nhiệt trên bo mạch chính.
• Phương pháp đánh giá kết quả học tập: Đánh giá định kỳ được thực hiện qua 3 bài kiểm tra (1 bài tại Bài 2 về quy trình chẩn đoán tháo lắp; 1 bài tại Bài 4 về sửa chữa bo mạch nguồn; 1 bài tại Bài 5 về kỹ năng nâng cấp hệ thống). Tiêu chí đánh giá bao gồm: tính chính xác trong chẩn đoán lỗi, kỹ năng thao tác dụng cụ, an toàn cho linh kiện bo mạch và tỷ lệ phục hồi thiết bị sau sửa chữa.
• Hướng dẫn tự học và tra cứu: Yêu cầu người học tự rèn luyện kỹ năng tra cứu cơ sở dữ liệu phần cứng bằng các công cụ tiện ích (như Unknown Device Identifier), đọc hiểu tài liệu kỹ thuật (Datasheet) của chipset Intel/AMD và sơ đồ mạch (Schematic) bo mạch chủ laptop.

---

Điểm nổi bật và cập nhật

Tài liệu thể hiện rõ quá trình chuyển dịch công nghệ phần cứng máy tính qua các giai đoạn phát triển:

• Hệ thống hóa tiến trình phát triển vi xử lý và Chipset: Giáo trình tổng hợp chi tiết từ các thế hệ CPU cổ điển (Pentium 60-200MHz Socket 7, Pentium Pro Socket 8, Pentium II Slot 1 Klamath, Pentium III Katmai/Coppermine, Pentium 4 vi kiến trúc Netburst 20 stages) cho đến các dòng đa nhân hiện đại như Intel Core 2 Duo (Penryn), Core 2 Quad (Yorkfield), Core i3/i5/i7 thế hệ đầu (kiến trúc Nehalem 45nm, tên mã Lynnfield, Bloomfield, Clarksfield, Arrandale). Song song đó là hệ thống CPU AMD từ dòng K6, K7 (Thunderbird, Duron, Athlon XP) đến thế hệ K8 Athlon 64 FX.
• Phân tích nền tảng công nghệ di động Centrino: Làm rõ bước tiến từ nền tảng Centrino thế hệ đầu (Carmel - CPU Pentium M Banias/Dothan, Chipset Intel 855) qua các thế hệ Sonoma (Chipset i915), Napa (CPU Yonah, Chipset i945), Santa Rosa (CPU Merom, Chipset i965) đến Centrino 2 (tên mã Montevina - CPU Penryn 45nm, Bus 1066MHz, Chipset GM45, tích hợp kết nối Wi-Fi 5000 series và WiMAX, giảm công suất tiêu thụ từ 34W xuống 29W).
• Tích hợp kỹ thuật sửa chữa phần cứng hiện đại: Cập nhật công nghệ can thiệp chân chip BGA (Ball Grid Array) bằng máy hàn chip chuyên dụng, thay thế cho các phương pháp khò nhiệt thủ công truyền thống; hướng dẫn phương pháp xử lý cell pin và nạp lại vi chương trình (ROM) cho mạch điều khiển sạc pin laptop.

---

Đối tượng sử dụng giáo trình

• Sinh viên chuyên ngành: Tài liệu học tập bắt buộc đối với sinh viên hệ Cao đẳng nghề ngành Kỹ thuật sửa chữa, lắp ráp máy tính, hoặc sinh viên ngành Công nghệ thông tin theo định hướng Phần cứng và Mạng máy tính trong giai đoạn đào tạo chuyên sâu.
• Điều kiện tiên quyết: Người học cần có kiến thức nền tảng và đã hoàn thành các môn học: Kỹ thuật điện tử, Sửa chữa máy tính cơ bản, Sửa chữa bộ nguồn, Sửa chữa màn hình và Sửa chữa máy in - thiết bị ngoại vi.
• Giảng viên và cán bộ kỹ thuật: Dùng làm khung giáo trình chuẩn để biên soạn giáo án lý thuyết, phiếu hướng dẫn thực hành và xây dựng barem chấm thi tay nghề tại các cơ sở giáo dục nghề nghiệp.
• Kỹ thuật viên sửa chữa phần cứng: Dùng làm tài liệu tham khảo kỹ thuật tại các trung tâm bảo hành, sửa chữa máy tính để tra cứu quy trình tháo lắp máy, thông số tương thích chipset khi nâng cấp và kỹ thuật đo đạc nguồn xung laptop.

---

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng người học nào?
Tài liệu được thiết kế chuyên biệt cho học sinh, sinh viên trình độ Cao đẳng nghề chuyên ngành Kỹ thuật sửa chữa, lắp ráp máy tính, đồng thời phù hợp với kỹ thuật viên phần cứng muốn nâng cao kỹ năng xử lý sự cố máy tính xách tay.

2. Người học cần đáp ứng kiến thức nền tảng nào trước khi học mô đun này?
Người học bắt buộc phải hoàn thành các mô đun cơ sở: Kỹ thuật điện tử, Sửa chữa máy tính cơ bản, Sửa chữa bộ nguồn xung, Kỹ thuật màn hình và Thiết bị ngoại vi để có khả năng đo đạc mạch và phân tích linh kiện.

3. Điểm khác biệt của giáo trình này so với các tài liệu sửa chữa máy tính đại trà là gì?
Giáo trình tập trung chuyên sâu vào phần cứng Laptop với độ tích hợp cao, đi vào hướng dẫn sử dụng máy hàn chip BGA, làm chân chipset, phân tích mạch nguồn dán (SMD), xử lý bo cao áp màn hình và kỹ thuật đóng cell/nạp ROM cho pin máy tính.

4. Phương pháp tự học giáo trình này như thế nào để đạt hiệu quả cao?
Người học cần kết hợp đọc hiểu sơ đồ khối bo mạch chủ, cấu tạo chipset với việc rèn luyện kỹ năng thực hành đo kiểm mạch nguồn bằng đồng hồ vạn năng, tuân thủ đúng thứ tự 12 bước tháo lắp và kiểm soát nhiệt độ an toàn khi thao tác nhiệt trên bo mạch.

5. Giáo trình có cung cấp các tiện ích phần mềm bổ trợ đi kèm không?
Tài liệu đề cập và hướng dẫn sử dụng các công cụ chẩn đoán chuyên dụng như tiện ích Unknown Device Identifier (để truy tìm Vendor/Device Instance ID), đĩa cứu hộ hệ thống chứa Recovery Console, công đĩa cài đặt chứa gói sửa lỗi âm thanh kb888111 cùng các chương trình diệt virus và sao lưu phân vùng.

---

Kết luận

Giáo trình Sửa chữa máy tính nâng cao (MĐ 23) do ThS. Nguyễn Bá Quân chủ biên là tài liệu học tập chuẩn hóa về mặt chuyên môn cho nghề Sửa chữa, lắp ráp máy tính ở bậc cao đẳng. Giá trị cốt lõi của tài liệu nằm ở tính thực hành ứng dụng cao (chiếm 64.4% thời lượng), cung cấp đầy đủ các quy trình kỹ thuật chuẩn xác từ khâu tiếp nhận, chẩn đoán, tháo lắp, đo đạc mạch nguồn, can thiệp chipset BGA cho đến sửa chữa phục hồi linh kiện ngoại vi và nâng cấp laptop. Lộ trình học tập được thiết kế khoa học giúp người học từng bước làm chủ các kỹ thuật phần cứng phức tạp trên các thế hệ máy tính xách tay. Tài liệu có thể kết hợp sử dụng cùng các bảng tra cứu sơ đồ mạch (Schematic) bo mạch chủ và phần mềm chẩn đoán chuyên dụng để phục vụ hiệu quả cho công tác học tập và nghiên cứu thực hành nghề nghiệp.

Trích đoạn nội dung tài liệu

đặt vấn đề với những câu tƣơng tự nhƣ sau: Hãy kiểm tra và tìm hiểu xem đã xảy ra hiện tƣợng gì, và nó có thƣờng xuyên hay không? - Chạy độc lập chƣơng trình gây lỗi. Để xác định xem là lỗi do phần mềm đang chạy, hay do xung đột với một phần mềm nào khác. - Gỡ bỏ những chƣơng trình không cần thiết đang chạy thƣờng trú. Có thể những chƣơng trình chạy thƣờng chú này có sự xung đột hay không tƣơng thích với phần mềm đang chạy.

- Chú ý quan sát các thông báo lỗi xảy ra. Hãy chú ý quan sát để có thể biết đƣợc nguyên nhân từ đâu để có thể giải quyết. - Kiểm tra drive của các thiết bị liên quan. Hãy kiểm tra để chắc chắn rằng các trình điều khiển Driver đã đƣợc cài đặt đúng phiên bản.

- Thử mở chƣơng trình với nhiều file khác nhau. Mở nhiều File khác nhau của cùng một chƣơng trình xem có gì khác thƣờng, qua đó có thể xác định đƣợc nguyên nhân. - Kiểm tra virus trên máy tính. Hãy kiểm tra xem máy có bị nhiểm Virus hay không, vì nếu có virus trong máy cũng có thể dẫn tới lỗi phần mềm do bị virus phá hoại.

Xử lý lỗi phần mềm trên Laptop Mục tiêu: - Trình bày đƣợc quy trình kiểm tra lỗi phần mềm trên Laptop - Xác định đƣợc nguyên nhân gây ra lỗi. - Xử lý đƣợc một số lỗi phần mềm cơ bản. Xử lý lỗi cài đặt hệ điều hành Có nhiều nguyên nhân dẫn đến lỗi khi cài đặt Hệ điều hành: đĩa cài đặt Hệ điều hành do sử dụng nhiều lần nên bị xƣớc, ổ CD/DVD ROM kén đĩa, đầu đọc laser của ổ CDROM bị bụi bẩn, hỏng… Trong trƣờng hợp đĩa cài đặt Windows bị xƣớc, không đọc đƣợc, bạn nên sử dụng một đĩa cài đặt Hệ điều hành mới. Trong trƣờng hợp máy tính của bạn đã bị nhiễm virus, điển hình là các virus lây file, việc bạn cài lại hệ điều hành Windows không thể khắc phục triệt để vấn đề, vì virus lây file có thể đã lây nhiễm vào các chƣơng trình trên tất cả các phân vùng ổ đĩa cứng.

Khi bạn cài đặt lại hệ điều hành trên một phân vùng ổ đĩa cứng, virus sẽ đƣợc kích hoạt trở lại khi bạn chạy các chƣơng trình đã bị nhiễm virus ở các phân vùng ổ đĩa cứng khác, và khi đó, máy tính của bạn lại bị nhiễm virus trở lại. Để xử lý triệt để và hiệu quả các virus lây file, đồng thời đảm bảo an toàn cho máy tính, cách tốt nhất là bạn sử dụng một chƣơng trình diệt virus tốt để quét toàn bộ máy tính. Phần mềm diệt virus tốt phải đáp ứng đƣợc đầy đủ các tiêu chí: là phần mềm có bản quyền, cập nhật phiên bản mới thƣờng xuyên, có hỗ trợ kỹ thuật trực tiếp từ nhà sản xuất khi có sự cố liên quan tới virus. Trong trƣờng hợp máy tính đang cài đặt thì xuất hiện thông báo lỗi và không thể cài đặt tiếp.

Nguyên nhân có thể do Ổ cứng của chúng ta bị Bad, hay cũng có thể do khoảng trống trên đĩa cứng không đủ để cài đặt. Vậy để giải quyết vấn đề này chúng ta có thể sử dụng các tiện ích để xử lý hoặc thay thế ổ đĩa cứng khác. Nếu trong trƣờng hợp đã thử mọi cách để cài đặt mà vẫn không đƣợc, lúc này chúng ta nên mang máy tính đến các Trung tâm bảo hành hoặc Trung tâm sửa chữa có uy tín để đƣợc kiểm tra, xử lý. Xử lý lỗi Hệ điều hành và Driver thiết bị.

Xử lý lỗi Hệ điều hành Ngƣời dùng khi không vào đƣợc windows thƣờng chọn giải pháp là “ghost” lại hệ điều hành hoặc là cài đặt lại Windows. Nhƣng thực ra có nhiều giải pháp đơn giản và hiệu quả hơn nhiều để giúp bạn khắc phục điều này. Bài viết xin nêu ra một số việc đầu tiên cần làm khi không vào đƣợc Windows. Dùng đĩa boot để vào đƣợc Windows: đĩa boot thông dụng nhất chính là đĩa mềm cứu hộ, khi khởi động bằng đĩa mềm này, hệ thống sẽ không khởi động bằng phân vùng chứa hệ điều hành mà sử dụng đĩa mềm để kích hoạt Windows.

Việc tạo đĩa boot có thể thực hiện tại bất cứ máy nào cài windows XP, cách thực hiện rất dễ dàng, cơ bản có 2 bƣớc sau. * Bỏ đĩa mềm vào, format trong môi trƣờng windows, bạn nhớ là phải giữ toàn bộ các thiết lập mắc định. * Chép các tập tin Boot.ini, NTLDR và ntdetect.com vào đĩa mềm. Lƣu ý: các tập tin này đều có thuộc tính ẩn và hệ thống.

Nếu máy tính có khả năng boot từ USB flash drive thì bạn cũng có thể tạo đĩa boot từ thiết bị này. Sử dụng Last Known Good Configuration: đây là một lựa chọn rất quen thuộc trong màn hình khắc phục sự cố của windows (Windows Advanced Options). Màn hình này thƣờng xuất hiện sau mỗi lần máy tính gặp sự cố, nếu bạn không thấy nó thì hãy bấm giữ nút F8 trong lúc máy tính đang khởi động, sau quá trình POST và một tiếng “beep” thì màn hình này sẽ hiện ra. Bạn dùng phím mũi tên để di chuyển vệt sáng đến dòng Last Known Good Configuration, bấm Enter.

Với lựa chọn này, windows sẽ khởi động với các thiết lập còn tốt trong thời gian gần nhất. Ngoài ra, bạn cũng có thể chọn Safe Mode để vào windows với các thiết lập mặc định. Sử dụng System Restore: có thể nói đây là một công cụ bị “lãng quên” của windows. Nó thực sự hữu dụng mỗi khi windows bạn trục trặc.

Nếu bạn không tắt nó đó thì nó luôn chạy nền và tạo bản sao lƣu mỗi 24 giờ và luôn sẵn sàng cho bạn sử dụng. Chỉ có một điều bất tiện là để sử dụng nó, bạn bắt buộc phải vào đƣợc windows. Cách thực hiện nhƣ sau. * Sau khi đã vào đƣợc windows, bạn vào menu Start > Programs > Accessories > System Tools > System Retore.

* Trong cửa sổ hiện ra, bạn chọn Restore my computer to an earlier time, bấm Next cho đến khi quá trình khôi phục bắt đầu. Sử dụng Recovery Console: một công cụ đƣợc tích hợp sẵn trong đĩa cài đặt windows giúp bạn khắc phục sự cố. Đầu tiên, bạn chọn ƣu tiên khởi động từ đĩa CD trong BIOS rồi cho đĩa cài đặt windows vào > bấm phím R để vào Recovery Console. Tiếp theo bạn sẽ thấy một danh sách các phân dùng cài đặt hệ điều hành (nếu máy tính có nhiều hệ điều hành), nhập số tƣơng ứng với hệ điều hành cần sửa chữa > bấm OK, nếu tài khoản admin của bạn có đặt password thì bạn cũng phải nhập vào ngay sau đó.

Sửa chữa file boot.ini: tập tin boot.ini là một tập tin rất quan trọng quyết định toàn bộ quá trình khởi động của Windows. Lỗi tập tin boot.ini thƣờng xảy ra khi bạn cài đặt hệ điều hành mới nhƣng boot.ini vẫn chƣa nhận ra và không tìm đƣợc hệ điều hành cần thiết để khởi động. Lỗi ở tập tin boot.ini thƣờng sẽ đƣợc windows thông báo “Invalid boot.ini file” khi khởi động. Nếu đã vào đƣợc windows, bạn nên chỉnh sửa tập tin boot.ini cho phù hợp với máy tính.

Nhƣng nếu bạn không rành thì tốt nhất bạn nên chép đè một tập tin từ máy tính khác cũng cài windows XP. Ngoài ra, nếu không vào đƣợc windows, bạn có thể dùng Recovery Console (Mục 4) để khắc phục. Sau khi đã vào đƣợc cửa sổ dòng lệnh của Recovery Console, bạn nhập vào lệnh Bootcfg /lệnh. Với /lệnh là một trong các kí tự sau: * Add: quét toàn bộ ổ đĩa để tìm toàn bộ các hệ điều hành và cho phép bạn thêm bất cứ cái nào vào tập tin boot.ini * Scan: quét toàn bộ các hệ điều hành trong máy tính * List: liệt kê các phần tử của tập tin boot.ini * Default: thiết lập hệ điều hành mặc định thành hệ điều hành khởi động chính.

* Rebuild: tạo lại file boot.ini hoàn toàn mới. Sửa chữa các boot sector bị hỏng trong phân vùng khởi động: boot sector là các rảnh nhỏ của một phân vùng trong ổ cứng, mang các thông tin về hệ thống tập tin của hệ điều hành (FAT, FAT32 hoặc NTFS). Khi tập tin này bị lỗi bạn sẽ không có cách nào vào windows đƣợc nữa, và bạn có thể khắc phục dễ dàng bằng Recorevy Console bằng cách gõ lệnh Fixboot [ổ đĩa] Với [ổ đĩa] là phân vùng bạn muốn sữa chữa lại boot sector, ví dụ với phân vùng C thì bạn gõ Fixboot C:. Sữa chữa Master Boot Record (Mp): Mp là cung đầu tiên trong một ổ cứng và chịu trách nhiệm về Để tiến hành sửa chữa, tại cửa sổ dòng lệnh của Recovery Console bạn nhập vào Fixmp [device_name] rồi bấm Enter.

Với [Device_name] là đƣờng dẫn đến ổ cứng ví dụ Fixmp \Device\HardDisk0 hay \Device\HardDisk1. Tắt chức năng Autimatic Restart: chức năng này sẽ tự động khởi động lại máy tính khi gặp lỗi nghiêm trọng của hệ điều hành. Biểu hiện là máy tính liên tục bị khởi động lại và không thể nào vào windows đƣợc. Để tắt chức năng này, đầu tiên bạn phải vào đƣợc Windows XP (vào bằng Safe Mod – để cập ở mục 2), bấm chuột phải vào My Computer > Properties > thẻ Advanced > tại phần Start Up and recovery bạn bấm nút Settings > trong cửa sổ hiện ra bỏ dấu chọn tại Automatically restart rồi bấm OK.

Phục hồi lại máy tính: đây là cách hay đƣợc sử dụng nhất, chƣơng trình đƣợc sử dụng nhiều nhất là Norton Ghost. Với cách này bạn nên tạo bản sao lƣu máy tính định kì để tránh mất mát quá nhiều thiết lập, dữ liệu quan trọng. Bạn cũng nên nhớ việc lạm dụng sao lƣu, phục hồi quá nhiều sẽ gây ảnh hƣởng đến tuổi thọ ổ cứng. Cài đặt lại hay nâng cấp hệ điều hành: chỉ khi nào toàn bộ 9 cách trên đều không thực hiện đƣợc bạn hãy làm tới việc này.

Bạn nên cân nhắc kĩ trƣớc lựa chọn nâng cấp (Upgrade) hay cài mới (Re-install), vì nâng cấp chƣa hẳn giải quyết đƣợc các trục trặc, còn việc cài đặt mới thì bạn sẽ mất toàn bộ thiết lập và các phần mềm đã cài trƣớc đó. Bạn có thể lựa chọn một trong hai việc này tại màn hình cài đặt. Xử lý lỗi Driver thiết bị Cập nhật trình điều khiển (driver) thiết bị phần cứng có thể gây xung đột khiến hệ thống hoạt động không ổn định. Bài viết chia sẻ cách giải quyết lỗi phát sinh khi cài đặt driver phần cứng không tƣơng thích.

Cập nhật trình điều khiển (driver) thiết bị phần cứng mới thƣờng giúp giải quyết vấn đề tƣơng thích giữa phần cứng, bo mạch chủ và HĐH, hệ thống hoạt động ổn định hơn. Việc cài đặt driver cũng không khó và hầu hết bạn đọc đều có thể tự thực hiện đƣợc.
