GIÁO TRÌNH VẼ KỸ THUẬT CƠ KHÍ – NGHỀ HÀN (TRÌNH ĐỘ TRUNG CẤP)

Tổng quan về giáo trình

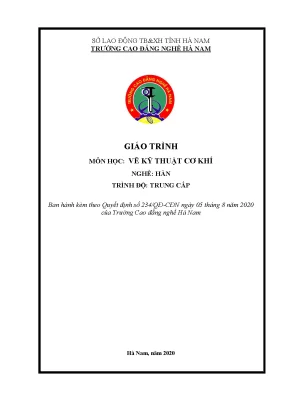

  • Môn học và vị trí trong chương trình đào tạo: Giáo trình Vẽ kỹ thuật cơ khí (Mã môn học: MH 07) do Khoa Cơ khí, Trường Cao đẳng Nghề Hà Nam biên soạn (Chủ biên: Nguyễn Văn Tuyên cùng tập thể giáo viên Khoa Cơ khí), ban hành theo Quyết định số 234/QĐ-CĐN ngày 05 tháng 8 năm 2020. Trong chương trình đào tạo nghề Hàn trình độ Trung cấp, môn học có tính chất là học phần lý thuyết cơ sở bắt buộc, được bố trí giảng dạy sau môn Tin học cơ bản và trước các mô-đun đào tạo chuyên môn nghề.
  • Mục tiêu học tập (Learning Outcomes):
    • Kiến thức: Người học đọc và phân tích được các bản vẽ chi tiết, bản vẽ lắp; nắm vững và trình bày bản vẽ kỹ thuật theo đúng hệ thống Tiêu chuẩn Việt Nam (TCVN).
    • Kỹ năng: Rèn luyện kỹ năng chuẩn bị, sử dụng vật liệu và dụng cụ vẽ kỹ thuật; thực hiện vẽ tách chi tiết từ bản vẽ lắp; vẽ lắp các mối ghép từ chi tiết rời; vận dụng máy tính để hoàn thành bản vẽ kỹ thuật cơ khí.
    • Năng lực tự chủ và trách nhiệm: Hình thành phương pháp làm việc độc lập hoặc phối hợp nhóm; xử lý các yêu cầu kỹ thuật trong điều kiện thay đổi; có năng lực hướng dẫn, giám sát và đánh giá kết quả thực hiện bản vẽ của các thành viên.
  • Cấu trúc và cách tiếp cận: Tài liệu gồm phần Mở đầu, 7 chương chuyên đề và phần Bản vẽ chi tiết - Bản vẽ lắp. Cấu trúc nội dung đi từ quy chuẩn cơ bản về đường nét, khổ giấy, phương pháp dựng hình học phẳng, đến nguyên lý phép chiếu không gian, biểu diễn vật thể cắt-trích, hình chiếu trục đo và quy ước các mối ghép cơ khí thông dụng.
  • Điểm đặc sắc của giáo trình: Nội dung biên soạn bám sát yêu cầu thực hành của nghề Hàn, kết hợp chặt chẽ giữa lý thuyết hình học họa hình kinh điển với hệ thống quy chuẩn kỹ thuật quốc gia (TCVN) và quốc tế (ISO).

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Giáo trình phân chia nội dung theo 7 chương chuyên mục và 1 phần chuyên đề ứng dụng:

                      +-------------------------------------------------------------+
                      |         GIÁO TRÌNH VẼ KỸ THUẬT CƠ KHÍ (MÃ: MH 07)           |
                      +-------------------------------------------------------------+
                                                     |
         +--------------------+----------------------+--------------------+--------------------+
         |                    |                      |                    |                    |
         v                    v                      v                    v                    v
+------------------+ +------------------+  +------------------+ +------------------+ +------------------+
| Chương 1 (07.01) | | Chương 2 (07.02) |  | Chương 3 (07.03) | | Chương 4 (07.04) | | Chương 5 (07.05) |
| Tiêu chuẩn TCVN  | |  Vẽ hình học     |  | Chiếu vuông góc  | |    Giao tuyến    | | Biểu diễn vật thể|
+------------------+ +------------------+  +------------------+ +------------------+ +------------------+
         |                    |                      |                    |                    |
         +--------------------+----------------------+--------------------+--------------------+
                                                     |
                                    +----------------+----------------+
                                    |                                 |
                                    v                                 v
                         +--------------------+            +--------------------+
                         |  Chương 6 (07.06)  |            |  Chương 7 (07.07)  |
                         | Hình chiếu trục đo |            | Mối ghép & Chi tiết|
                         +--------------------+            +--------------------+
                                    |                                 |
                                    +----------------+----------------+
                                                     |
                                                     v
                                          +---------------------+
                                          | Bản vẽ chi tiết/lắp |
                                          +---------------------+
  • Chương 1 – Trình bày bản vẽ kỹ thuật theo Tiêu chuẩn Việt Nam (TCVN) (Mã 07.01): Giới thiệu dụng cụ vẽ (giấy vẽ, bút chì từ H, 2H đến HB, B, ván vẽ, thước T, êke $45^\circ$ và $30^\circ-60^\circ$, compa, thước cong). Trình bày tiêu chuẩn khổ giấy (TCVN 7285:2003 từ A0 đến A4, khổ phụ), khung vẽ, khung tên học tập 11 mục, tỷ lệ bản vẽ (TCVN 7286:2003), 8 loại nét vẽ và chiều rộng nét $S$ (TCVN 0008-93), kiểu chữ và số (TCVN 6-85 khổ từ 2,5 đến 40 mm, nghiêng $75^\circ$ hoặc đứng), quy tắc ghi kích thước và trình tự lập bản vẽ qua 2 giai đoạn: vẽ mờ và tô đậm.
  • Chương 2 – Vẽ hình học (Mã 07.02): Hướng dẫn kỹ thuật dựng đường thẳng song song, vuông góc; dựng và chia góc; chia đều đoạn thẳng; chia đều đường tròn thành 3, 4, 5, 6, 7, 8, 9, 11, 12, 13 phần bằng nhau; phương pháp vẽ nối tiếp tiếp xúc ngoài/trong; vẽ các đường cong hình học gồm đường Elip, đường sin ($y = \sin x$) và đường thân khai của đường tròn cơ sở.
  • Chương 3 – Hình chiếu vuông góc (Mã 07.03): Cơ sở lý thuyết về phép chiếu xuyên tâm, song song và vuông góc. Xây dựng hệ thống 3 mặt phẳng hình chiếu ($P_1$ - đứng, $P_2$ - bằng, $P_3$ - cạnh; các trục toạ độ $Ox$ - chiều rộng, $Oy$ - chiều sâu, $Oz$ - chiều cao) và phương pháp trải đồ thức. Xác định hình chiếu của điểm, đường thẳng, mặt phẳng và các khối hình học cơ bản (lăng trụ, hình chóp, hình chóp cụt đều).
  • Chương 4 – Giao tuyến của vật thể (Mã 07.04): Phương pháp xác định giao tuyến của mặt phẳng với khối đa diện, giao tuyến của mặt phẳng với khối tròn; xác định giao tuyến giữa hai khối đa diện, hai khối tròn (sử dụng mặt cắt phụ trợ) và giữa khối đa diện với khối tròn.
  • Chương 5 – Biểu diễn vật thể (Mã 07.05): Quy định 6 hình chiếu cơ bản theo TCVN 8-2002; phương pháp góc chiếu thứ nhất (Phương pháp E) và góc chiếu thứ ba (Phương pháp A); hình chiếu phụ, hình chiếu riêng phần. Phân tích nguyên tắc ghi kích thước (định hình, định vị, định khối). Biểu diễn hình cắt (đứng, bằng, cạnh, nghiêng; đơn giản, phức tạp), mặt cắt (mặt cắt rời, mặt cắt chập) theo TCVN 8-44:2003 (ISO 128-40:2001) và hình trích phóng to.
  • Chương 6 – Hình chiếu trục đo (Mã 07.06): Nguyên lý xây dựng hình chiếu trục đo, hệ số biến dạng ($p, q, r$ theo trục $X, Y, Z$). Phân loại trục đo vuông góc/xiên góc và trục đo đều/cân/lệch. Hướng dẫn chi tiết cách dựng hình chiếu trục đo xiên cân ($p = r = 1; q = 0,5$) và hình chiếu trục đo vuông góc đều ($p = q = r = 0,82$ hoặc quy ước $p = q = r = 1$).
  • Chương 7 – Vẽ quy ước các mối ghép và chi tiết máy thông dụng (Mã 07.07): Bản chất đường xoắn ốc và nguyên lý tạo ren (ren ngoài, ren lỗ/ren trong). Các thông số hình học của ren (prôfin, số đầu mối $n$, bước ren $P = P_h/n$, hướng xoắn, đường kính $d, d_2, D$). Phân loại và ký hiệu ren: ren hệ mét (M theo TCVN 2247-77, TCVN 2248-77/78), ren ống trụ/côn (G, R, Rc theo TCVN 4681-89), ren thang (Tr theo TCVN 4673-89), ren vuông (V), ren răng cưa (RC), ren vít to (W). Quy tắc biểu diễn ren thấy/khuất; vẽ quy ước mối ghép bu lông theo TCVN 1892-76 và vẽ quy ước mối ghép hàn.
  • Phần Bản vẽ chi tiết – Bản vẽ lắp: Quy trình lập và đọc bản vẽ chi tiết đơn lẻ; cấu trúc bản vẽ lắp tổng thể và phương pháp tách chi tiết từ bản vẽ cụm.

Kiến thức nền tảng được xây dựng

  • Hệ thống lý thuyết hình chiếu: Thiết lập nền tảng không gian thông qua đồ thức 3 mặt phẳng hình chiếu ($P_1, P_2, P_3$), phân tích hệ phương pháp biểu diễn châu Âu (Góc phần thứ nhất - Phương pháp E) và tiêu chuẩn quốc tế khác (Góc phần thứ ba - Phương pháp A).
  • Nguyên tắc giao tuyến và cắt hình: Cơ sở phân tích vết phẳng cắt khối, tìm điểm chung của giao tuyến đa diện - mặt cong, lý thuyết sử dụng mặt phẳng phụ trợ để giải quyết bài toán giao thể tích.
  • Quy chuẩn hóa kỹ thuật: Hệ thống phân loại kích thước (định hình - định vị - định khối); các tham số toán học của ren và hệ số biến dạng trục đo.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Thao tác dụng cụ vẽ truyền thống (êke, thước T, compa đo, thước cong); thực hiện quy trình vẽ hai bước (vẽ mờ bằng bút chì H/2H, tô đậm bằng chì HB/B/2B); ứng dụng công nghệ thông tin trong số hóa và tự động hóa bản vẽ kỹ thuật cơ khí.
  • Kỹ năng phân tích (Analytical skills): Phân tích kết cấu vật thể phức tạp thành các khối hình học cơ sở; phân tích hướng chiếu chính, lựa chọn số lượng hình biểu diễn tối ưu; nhận diện và xử lý các lỗi sai sót trên bản vẽ kỹ thuật.
  • Năng lực nghề nghiệp thực tế (Practical competencies): Đọc hiểu và phân tích bản vẽ chi tiết, bản vẽ lắp; thực hiện vạch dấu phôi gia công trong xưởng thực hành; biểu diễn chính xác quy ước các mối ghép bu lông, ren và mối hàn phục vụ trực tiếp cho quá trình chế tạo cơ khí.

Phương pháp giảng dạy và học tập

  • Phương pháp tiếp cận sư phạm: Giáo trình xây dựng tiến trình đào tạo theo thuật toán dựng hình từng bước, kết hợp chặt chẽ giữa lý thuyết hình học không gian và các bài tập quy chuẩn kỹ thuật. Phương pháp phân tích hình khối vật thể được sử dụng làm trục xuyên suốt để hướng dẫn người học quy đổi từ vật thể 3 chiều sang các hình biểu diễn 2 chiều phẳng và ngược lại.
  • Bài tập và tình huống thực hành:
    • Bài tập dựng hình học phẳng: Chia đoạn thẳng, chia đường tròn thành các phần lẻ ($5, 7, 11, 13$ phần), vẽ tiếp tuyến chung cho hai đường tròn, vẽ đường xoắn elip, sin và thân khai.
    • Bài tập biểu diễn không gian: Xác định hình chiếu thứ 3 của điểm, đường thẳng, mặt phẳng khi biết trước 2 hình chiếu; vẽ hình chiếu các khối chóp, lăng trụ bị cắt vát; dựng giao tuyến khối trụ - nón bằng mặt phẳng phụ trợ.
    • Bài tập chuyên môn cơ khí: Dựng hình cắt đứng, hình cắt bằng, hình cắt nghiêng; phân biệt và thể hiện mặt cắt chập, mặt cắt rời; dựng hình chiếu trục đo xiên cân và vuông góc đều; vẽ quy ước chi tiết ren và ghép nối bu lông.
  • Phương pháp đánh giá: Cuối mỗi chương đều bố trí hệ thống câu hỏi ôn tập và bài tập rèn luyện. Việc đánh giá năng lực người học căn cứ vào:
    • Độ chính xác về kích thước và tỷ lệ theo TCVN 7286:2003.
    • Tính chuẩn xác của các loại nét vẽ (độ rộng $S$, nét liền đậm, nét đứt, nét gạch chấm) theo TCVN 0008-93.
    • Khả năng trình bày khung vẽ, khung tên học tập 11 mục và khổ chữ kỹ thuật theo TCVN 6-85.
  • Hướng dẫn tự học: Thực hiện nghiêm ngặt quy trình lập bản vẽ 2 bước: Bước 1 vẽ mờ bằng chì cứng (H, 2H) để kiểm tra độ chính xác, tẩy xóa đường thừa; Bước 2 tô đậm theo thứ tự ưu tiên (đường cong -> đường nằm ngang -> đường thẳng đứng -> đường xiên -> nét đứt -> đường tâm/trục -> đường dóng/kích thước -> khung tên).

Điểm nổi bật và cập nhật

  • Hệ thống Tiêu chuẩn Quốc gia (TCVN) và Tiêu chuẩn Quốc tế (ISO) được tích hợp xuyên suốt:
    • TCVN 7285:2003: Quy định quy cách khổ giấy chính ($A0, A1, A2, A3, A4$) và cách xác định khổ phụ.
    • TCVN 7286:2003: Quy chuẩn dãy tỷ lệ thu nhỏ ($1:2, 1:2.5, 1:4,...$), nguyên hình ($1:1$) và phóng to ($2:1, 2.5:1, 5:1,...$).
    • TCVN 0008-93: Quy định 8 loại đường nét kỹ thuật, công dụng và tỷ lệ chiều rộng nét ($S$ và $S/3 - S/2$).
    • TCVN 6-85: Quy định khổ chữ ($2.5$ đến $40\text{ mm}$), góc nghiêng chuẩn $75^\circ$ và dạng chữ đứng.
    • TCVN 8-2002: Tiêu chuẩn 6 hình chiếu cơ bản và ký hiệu đặc trưng phương pháp góc chiếu thứ nhất (E) và thứ ba (A).
    • TCVN 8-44:2003 (tương đương ISO 128-40:2001): Quy tắc biểu diễn hình cắt, mặt cắt và ký hiệu đường gạch mặt cắt nghiêng $45^\circ$.
    • Hệ thống tiêu chuẩn ren cơ khí: TCVN 2247-77, TCVN 2248-77/78 (ren hệ mét bước lớn, bước nhỏ); TCVN 4681-89 (ren ống trụ G, ren ống côn R, Rc); TCVN 4673-89 (ren hình thang Tr).
  • Tích hợp thực tiễn sản xuất và định hướng công nghệ: Nội dung không dừng lại ở lý thuyết vẽ hình học trừu tượng mà liên kết trực tiếp với quá trình sản xuất cơ khí: vẽ tách chi tiết, đọc bản vẽ lắp, ứng dụng bản vẽ để chỉ đạo gia công, kiểm tra thông số sản phẩm và hỗ trợ vạch dấu phôi thực tập nghề Hàn. Định hướng việc áp dụng công nghệ thông tin vào số hóa và thiết kế bản vẽ tự động.
  • Nguồn tài liệu tham khảo chính thống: Giáo trình kế thừa và chuẩn hóa dựa trên các công trình nghiên cứu: Vẽ kỹ thuật (2006) và Vẽ kỹ thuật tiêu chuẩn quốc tế (2005) của PGS. Trần Hữu Quế và Nguyễn Văn Tuấn.

Đối tượng sử dụng giáo trình

  • Học sinh, sinh viên:
    • Đối tượng chính là học sinh, sinh viên theo học trình độ Trung cấp nghề Hàn tại các trường trung cấp, cao đẳng nghề.
    • Sinh viên các chuyên ngành cơ khí chế tạo, cơ khí động lực, sửa chữa máy móc cần học phần cơ sở kỹ thuật về đọc và lập bản vẽ.
  • Điều kiện tiên quyết (Prerequisites):
    • Người học cần hoàn thành học phần Tin học cơ bản.
    • Có kiến thức nền tảng về toán học phổ thông, đặc biệt là hình học phẳng và hình học không gian.
  • Giảng viên và cơ sở đào tạo:
    • Giảng viên Khoa Cơ khí sử dụng làm giáo trình giảng dạy chính thức cho môn học MH 07.
    • Làm căn cứ chuẩn để xây dựng đề cương chi tiết, giáo án lý thuyết, bài tập thực hành và đề thi đánh giá kết thúc môn học.
  • Cán bộ kỹ thuật và tự học:
    • Công nhân kỹ thuật, thợ hàn, thợ gia công cắt gọt kim loại sử dụng làm tài liệu tham khảo để tra cứu các ký hiệu quy ước, bảng tra kích thước bu lông TCVN 1892-76, profin ren và quy cách mặt cắt kỹ thuật trong thực tế sản xuất.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Giáo trình được biên soạn chuyên biệt cho học sinh - sinh viên trình độ Trung cấp nghề Hàn, đồng thời phục vụ làm tài liệu học phần cơ sở cho học sinh, sinh viên các ngành kỹ thuật cơ khí và công nhân kỹ thuật cần nâng cao kỹ năng đọc bản vẽ cơ khí.

2. Cần kiến thức nền nào để học?

Người học cần hoàn thành môn Tin học cơ bản và nắm được kiến thức toán học/hình học không gian cơ bản để tiếp thu các nội dung về phép chiếu, đồ thức và giao tuyến vật thể.

3. Điểm khác biệt với giáo trình khác?

Giáo trình tập trung cập nhật hệ thống Tiêu chuẩn Việt Nam (TCVN) và ISO cụ thể (TCVN 7285:2003, TCVN 7286:2003, TCVN 0008-93, TCVN 8-44:2003), tích hợp sâu phần vẽ quy ước mối ghép ren, bu lông tiêu chuẩn và mối ghép hàn gắn liền với thực hành nghề Hàn.

4. Làm sao để tự học hiệu quả?

Người học cần tuân thủ quy trình vẽ hai bước (vẽ mờ bằng bút chì cứng H/2H, kiểm tra rồi mới tô đậm bằng bút chì mềm B/2B); thực hiện tuần tự các bài tập từ dựng hình học phẳng, xác định hình chiếu vuông góc đến biểu diễn hình cắt, mặt cắt và giải toàn bộ câu hỏi ôn tập cuối mỗi chương.

5. Có tài liệu bổ trợ nào kèm theo?

Giáo trình được thiết kế đi kèm tập bài tập vẽ kỹ thuật thực hành; đồng thời dẫn chiếu đến các tài liệu tham khảo chuẩn mực của tác giả Trần Hữu Quế và Nguyễn Văn Tuấn (Vẽ kỹ thuật, 2006; Vẽ kỹ thuật tiêu chuẩn quốc tế, 2005).

Kết luận

Giáo trình Vẽ kỹ thuật cơ khí (Mã môn học: MH 07) của Trường Cao đẳng Nghề Hà Nam cung cấp hệ thống kiến thức quy chuẩn về ngôn ngữ kỹ thuật theo các tiêu chuẩn TCVN và ISO hiện hành. Nội dung tài liệu thiết lập lộ trình học tập khoa học: đi từ kỹ thuật sử dụng dụng cụ, dựng hình học phẳng, lý thuyết phép chiếu 3 mặt phẳng, phân tích giao tuyến, phương pháp cắt - trích, dựng hình chiếu trục đo đến quy ước mối ghép bu lông, ren và mối hàn thực tế. Đây là tài liệu giảng dạy cơ sở phục vụ đào tạo nghề Hàn trình độ Trung cấp, hỗ trợ đắc lực cho người học trong việc làm chủ kỹ năng đọc, lập bản vẽ và ứng dụng vào thực tiễn sản xuất cơ khí.
