Tổng quan về giáo trình

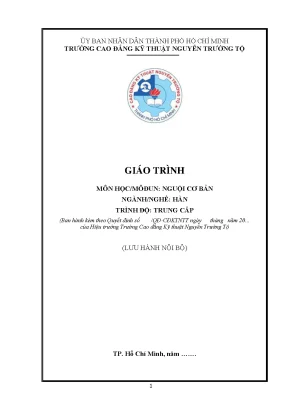

Giáo trình Nguội cơ bản là tài liệu đào tạo chuyên môn thuộc khối kiến thức cơ sở nghề trong chương trình đào tạo ngành/nghề Hàn ở trình độ Trung cấp, do Khoa Cơ Khí - Trường Cao đẳng Kỹ thuật Nguyễn Trường Tộ biên soạn và ban hành nội bộ theo Quyết định số 160/QĐ-CĐKTNTT ngày 10 tháng 12 năm 2019 và Quyết định số 197/QĐ-CĐKTNTT ngày 31 tháng 12 năm 2019 của Hiệu trưởng nhà trường. Với tổng thời lượng đào tạo là 45 giờ, môn học giữ vai trò nền tảng, trang bị cho người học các kỹ năng thao tác cơ khí thủ công và vận hành thiết bị gia công cơ bản trước khi bước vào các mô-đun hàn chuyên sâu.
Mục tiêu học tập (learning outcomes) của giáo trình tập trung vào ba yếu tố chính:
- Về mặt kiến thức: Người học mô tả được cấu tạo, công dụng, thông số kỹ thuật của các trang thiết bị, dụng cụ nghề nguội (ê tô, búa, mũi vạch, máy mài hai đá, đục, cưa tay, giũa, máy khoan bàn, mũi khoan, bộ ta rô, bàn ren và dao cạo); nắm vững trình tự công nghệ và quy chuẩn an toàn lao động.
- Về mặt kỹ năng: Thực hiện đúng quy trình kỹ thuật các thao tác gia công cơ bản như gá kẹp, vạch dấu (độ chính xác 0,2–0,5 mm), cưa cắt, đục kim loại, giũa mặt phẳng và mặt phẳng có vị trí tương quan đạt dung sai kích thước $\pm 0,1\text{ mm}$, khoan lỗ, cắt ren trong, cắt ren ngoài và cạo rà kim loại.
- Về năng lực tự chủ và trách nhiệm: Hình thành tác phong công nghiệp, kỹ năng phát hiện và khắc phục các dạng sai hỏng trong gia công cơ khí.
Cấu trúc giáo trình bao gồm 15 bài học được sắp xếp theo trật tự logic: từ thao tác định vị gá đặt, chuẩn bị phôi, gia công tạo hình thô, gia công định hình chính xác, vận hành thiết bị cơ khí hỗ trợ, gia công chi tiết tổng hợp đến gia công ren và hoàn thiện bề mặt. Điểm đặc thù của tài liệu là phương pháp tiếp cận hoàn toàn dựa trên hướng dẫn kỹ thuật chi tiết theo từng bước công việc (step-by-step), quy định cụ thể về tư thế đứng, góc đặt dụng cụ và các thông số công nghệ thực nghiệm.
Nội dung kiến thức cốt lõi
Các chương/chủ đề chính
Toàn bộ 45 giờ học của giáo trình được phân bổ qua 15 bài học trọng tâm với trật tự tiếp cận nâng cao dần:
[Bài 1-3: Định vị, Tư thế & Vạch dấu]
[Bài 4-6: Vận hành mài & Kỹ thuật đục]
[Bài 7-9: Cưa tay & Kỹ thuật giũa (đơn / tương quan)]
[Bài 10-12: Vận hành máy khoan & Kỹ thuật khoan lỗ]
[Bài 13: Bài tập tổng hợp (Hoàn chỉnh búa nguội)]
[Bài 14-15: Cắt ren (Ta rô / Bàn ren) & Cạo rà bề mặt]
- Chủ đề 1: Gá đặt và chuẩn bị bề mặt gia công (Bài 1, Bài 2, Bài 3 - 6 giờ): Giới thiệu công dụng và phân loại ê tô (ê tô chân chịu lực, ê tô bàn song song, ê tô bàn nhỏ), kỹ thuật kẹp phôi cách má kẹp 10 mm có đệm bảo vệ (đồng, nhôm, gỗ); kỹ thuật vạch dấu phẳng và vạch dấu khối với độ chính xác $0,2 \div 0,5\text{ mm}$ trên phôi đúc/rèn bằng mũi vạch, chấm dấu, êke, compa; kỹ thuật đánh búa (đánh mạnh duỗi khuỷu tay, đánh vừa bằng cẳng tay, đánh nhẹ bằng cổ tay) với tư thế chân tạo góc $80^\circ$ so với cạnh bàn.
- Chủ đề 2: Vận hành thiết bị mài và kỹ thuật đục (Bài 4, Bài 5, Bài 6 - 6 giờ): Quy tắc an toàn vận hành máy mài 2 đá (khe hở bệ tỳ $\le 3\text{ mm}$, khe hở kính bảo hộ $\le 10\text{ mm}$); kỹ thuật sửa phẳng mặt đá mài; phương pháp mài đầu và mài lưỡi đục bằng/đục nhọn có làm mát bằng nước; kỹ thuật đục cơ bản trên chi tiết kẹp ê tô.
- Chủ đề 3: Kỹ thuật cưa và giũa định hình kim loại (Bài 7, Bài 8, Bài 9 - 28 giờ):
- Cưa tay (4 giờ): Cấu tạo khung cưa, quy tắc chọn bước răng lưỡi cưa theo vật liệu (14 răng/inch cho thép thường/đồng thanh; 18 răng/inch cho gang/ống dẫn khí; 24 răng/inch cho thép cứng/thép góc; 32 răng/inch cho thép tấm mỏng/ống mỏng); kỹ thuật cưa phôi thép tròn $\varnothing 35\text{ mm}$.
- Kỹ thuật giũa cơ bản và giũa mặt phẳng tương quan (24 giờ): Phân loại giũa theo lưỡi cắt (đơn, kép, bán nguyệt), độ nhám (thô, trung bình, mịn, rất mịn) và tiết diện (dẹt, bán nguyệt, tròn, vuông, tam giác, elíp). Kỹ thuật giũa với tần số 30–40 lần/phút; trình tự 4 bước gia công mặt phẳng (làm sạch vảy sắt $\rightarrow$ giũa thô $\rightarrow$ giũa phẳng $\rightarrow$ kiểm tra bằng thước lá/bàn máp bôi bột màu đỏ $\rightarrow$ giũa tinh). Quy trình giũa 6 mặt phẳng có vị trí tương quan vuông góc và song song đạt kích thước $26 \pm 0,1\text{ mm}$ và $110 \pm 0,1\text{ mm}$.
- Chủ đề 4: Vận hành máy khoan và kỹ thuật khoan lỗ (Bài 10, Bài 11, Bài 12 - 8 giờ): Cấu tạo, bảo dưỡng và phương pháp thay đổi tốc độ trục chính máy khoan bàn qua cơ cấu puly/dây đai; kỹ thuật mài góc đỉnh mũi khoan đạt góc $59^\circ$ so với mặt đá (góc đỉnh $2\varphi = 118^\circ$), mài mỏng lưỡi cắt ngang; quy trình khoan lỗ dẫn mồi $\varnothing 6\text{ mm}$ và khoan mở rộng $\varnothing 14\text{ mm}$.
- Chủ đề 5: Bài tập gia công tổng hợp hoàn chỉnh đầu búa nguội (Bài 13 - 8 giờ): Tổng hợp kỹ năng qua quy trình công nghệ 10 bước chế tạo đầu búa nguội kích thước $26 \times 26 \times 110\text{ mm}$: đục/giũa thông lỗ $\varnothing 14\text{ mm}$, giũa lỗ côn tạo góc tra cán, cưa góc vát $45\text{ mm}$, giũa bán kính cong $R3$, vát mép 4 mặt xung quanh và đánh bóng hoàn thiện bằng giũa mịn.
- Chủ đề 6: Cắt ren và cạo rà kim loại (Bài 14, Bài 15 - 8 giờ):
- Cắt ren trong bằng bộ ta rô và cắt ren ngoài bằng bàn ren: Công thức tính đường kính lỗ khoan ren trong $D = d - 1,6 \times t$; công thức tính chiều dài tay quay ta rô $L = 20 \times d + 100\text{ (mm)}$; quy chuẩn giảm đường kính trục ren ngoài $0,3 \div 0,4\text{ mm}$ so với đường kính danh nghĩa; quy trình ta rô ren trong $\text{M}12 \times 30\text{ mm}$ và ren ngoài $\text{M}12 \times 35\text{ mm}$.
- Cạo rà kim loại: Kỹ thuật gia công tinh bề mặt bằng dao cạo làm từ thép cacbon dụng cụ $\text{Y}10, \text{Y}12$ được tôi đạt độ cứng $\text{HRC } 60 \div 65$.
Kiến thức nền tảng được xây dựng
Giáo trình thiết lập hệ thống lý thuyết kỹ thuật cơ sở thông qua các nguyên lý:
- Nguyên lý bẻ phoi và cơ học cắt gọt nguội: Cơ chế phân bổ lực ấn khi cưa, giũa, cắt ren (kỹ thuật quay thuận $1 \div 2$ vòng kết hợp quay ngược lại $1/2$ vòng để bẻ gãy phoi trong quá trình ta rô).
- Hình học dụng cụ cắt cơ khí: Cấu trúc góc cắt của đục, góc nghiêng mũi vạch, các góc hình học của mũi khoan (góc đỉnh, góc thoát, góc nghiêng lưỡi cắt ngang).
- Nguyên lý chọn chuẩn và kiểm tra dung sai: Phương pháp chọn chuẩn vạch dấu (mặt phẳng chuẩn, đường tâm), phương pháp kiểm tra độ phẳng bằng khe hở ánh sáng của thước lá và kiểm tra độ tiếp xúc mặt phẳng bằng bàn máp phủ bột màu.
Kỹ năng phát triển
- Kỹ năng kỹ thuật (Technical skills): Thao tác mài sắc dụng cụ cắt (đục, mũi khoan); vận hành an toàn máy mài hai đá và máy khoan bàn; thực hiện chính xác các thao tác vạch dấu, cưa, đục, giũa, khoan, cắt ren và cạo rà.
- Kỹ năng phân tích (Analytical skills): Đọc hiểu bản vẽ kỹ thuật chi tiết cơ khí; tính toán các thông số công nghệ gia công (chọn bước răng cưa theo vật liệu, tính đường kính lỗ khoan ren $D$, tính chiều dài tay quay $L$); phân tích nguyên nhân sai hỏng sản phẩm (cháy mũi khoan, lệch tâm lỗ, gãy lưỡi cưa, bề mặt giũa bị phồng lồi).
- Năng lực thực hành nghề nghiệp (Practical competencies): Hoàn thiện các sản phẩm cơ khí đơn lẻ và tổng hợp (chế tạo búa nguội, ren chi tiết máy) đáp ứng đúng tiêu chuẩn kích thước, độ nhẵn bóng và dung sai kỹ thuật ($\pm 0,1\text{ mm}$).
Phương pháp giảng dạy và học tập
Giáo trình áp dụng mô hình sư phạm thực hành nghề kỹ thuật, kết hợp giữa thuyết giảng quy trình công nghệ và hướng dẫn thao tác mẫu tại xưởng thực hành:
- Phương pháp tiếp cận sư phạm: Giảng viên thị phạm trực tiếp từng tư thế thao tác (vị trí đặt chân, cách cầm dụng cụ, chuyển dịch trọng tâm cơ thể), giải thích các yêu cầu kỹ thuật an toàn trước khi cho người học vận hành máy hoặc gia công phôi.
- Hệ thống bài tập thực hành theo từng modul: Toàn bộ chương trình được cụ thể hóa bằng các bài tập thao tác có bản vẽ kỹ thuật đi kèm:
- Bài tập vạch dấu hình búa nguội trên phôi tôn phẳng $60 \times 120\text{ mm}$ qua 7 bước chuẩn hóa.
- Bài tập cắt phôi thép tròn $\varnothing 35\text{ mm}$ chiều dài $115\text{ mm}$ bằng cưa tay.
- Bài tập giũa 6 mặt phẳng có vị trí tương quan đạt kích thước $26 \times 26 \times 110\text{ mm}$ dung sai $\pm 0,1\text{ mm}$.
- Bài tập gia công hoàn chỉnh đầu búa nguội qua quy trình 10 bước liên hoàn (Bài 13).
- Bài tập gia công ren ngoài $\text{M}12$ vát mép $2 \times 45^\circ$ trên trục $\varnothing 35\text{ mm}$ và ren trong $\text{M}12$ trên chi tiết $\varnothing 30 \times 10\text{ mm}$ (Bài 14).
- Quy chuẩn an toàn và bảo hộ xưởng: Giáo trình bắt buộc thực hiện các nguyên tắc nghiêm ngặt: không sử dụng găng tay khi vận hành máy khoan bàn; đeo kính bảo hộ khi mài và khoan; duy trì khe hở bệ tỳ máy mài $\le 3\text{ mm}$; dùng dung dịch làm mát phù hợp (dầu máy cho thép, dầu hỏa cho nhôm, gia công khô cho gang).
- Phương pháp kiểm tra, đánh giá: Đánh giá kết hợp giữa kiểm tra thao tác an toàn và kiểm tra định lượng sản phẩm bằng dụng cụ đo (thước lá, thước cặp, êke vuông $90^\circ$, bàn máp phủ bột màu). Sản phẩm đạt yêu cầu phải nằm trong giới hạn dung sai cho phép ($\pm 0,1\text{ mm}$ đối với giũa, $0,2 \div 0,5\text{ mm}$ đối với vạch dấu).
- Hướng dẫn tự học: Người học chủ động nghiên cứu bản vẽ kỹ thuật chi tiết, tự tính toán đường kính khoan ta rô và thông số phôi trước khi vào xưởng; đối chiếu các dạng sai hỏng trong tài liệu để tự hiệu chỉnh thao tác tay.
Điểm nổi bật và cập nhật
- Tính pháp lý và chuẩn hóa học thuật: Giáo trình được biên soạn chuẩn mực theo chương trình đào tạo nghề Hàn trình độ Trung cấp, được thẩm định và phê duyệt bởi Hội đồng thẩm định chất lượng giáo trình Trường Cao đẳng Kỹ thuật Nguyễn Trường Tộ theo Quyết định số 160/QĐ-CĐKTNTT và Quyết định số 197/QĐ-CĐKTNTT năm 2019.
- Quy trình hóa chi tiết các thao tác thủ công: Khác với các tài liệu lý thuyết thuần túy, giáo trình mô tả chi tiết từng thông số cơ học và góc độ chuyển động: tư thế chân đứng góc $80^\circ$ so với cạnh bàn khi đục và đánh búa; tần số giũa tiêu chuẩn $30 \div 40\text{ lần/phút}$; quy chuẩn mài mũi khoan góc $59^\circ$; khoảng cách khe hở bàn mài và phôi kẹp ê tô.
- Bảng tra cứu thông số thực nghiệm rõ ràng: Giáo trình tích hợp bảng hướng dẫn chọn số lượng răng cưa/inch phù hợp với từng nhóm kim loại (14, 18, 24, 32 răng/inch), giúp học viên dễ dàng ứng dụng vào các loại phôi thép, gang, đồng, thép tấm mỏng.
- Tích hợp chuyên mục phân tích sai hỏng (Troubleshooting): Cuối mỗi bài thực hành đều có danh mục tổng hợp các dạng sai hỏng thường gặp, phân tích rõ nguyên nhân kỹ thuật và đưa ra giải pháp khắc phục cụ thể (ví dụ: nguyên nhân mặt giũa bị lồi ở giữa do không giữ thăng bằng; lỗ khoan bị lệch do lấy dấu sai; gãy lưỡi cưa do thiếu dung dịch làm mát).
- Gắn kết trực tiếp với chuyên môn nghề Hàn: Các bài học về vát mép kim loại, khoan lỗ gá lắp, giũa phẳng bề mặt và cắt ren trong sửa chữa thân động cơ tạo sự kết nối chặt chẽ với các công đoạn chuẩn bị liên kết hàn và sửa chữa cơ khí sau hàn.
Đối tượng sử dụng giáo trình
| Nhóm đối tượng |
Điều kiện tiên quyết (Prerequisites) |
Mục đích sử dụng |
| Sinh viên / Học viên Trung cấp nghề Hàn |
Kiến thức vẽ kỹ thuật cơ bản, an toàn lao động đại cương. |
Tài liệu học tập và thực hành chính thức mô-đun Nguội cơ bản (45 giờ). |
| Giảng viên Cơ khí / Nghề Hàn |
Trình độ chuyên môn cơ khí chế tạo, kỹ năng sư phạm dạy nghề. |
Làm giáo án giảng dạy lý thuyết tích hợp và phiếu hướng dẫn thực hành xưởng. |
| Thợ cơ khí / Kỹ thuật viên bảo trì |
Kỹ năng đọc bản vẽ gia công cơ khí. |
Tài liệu tra cứu công thức tính toán gia công ren, thông số lưỡi cưa, mài mũi khoan. |
- Sinh viên/học viên: Sử dụng trong giai đoạn đầu của chương trình Trung cấp nghề Hàn nhằm rèn luyện kỹ năng vận động cơ học, làm quen với phôi kim loại, dụng cụ cầm tay và thiết bị gia công xưởng.
- Giảng viên: Sử dụng để phân bổ thời lượng biểu chi tiết (từ các bài 2 giờ như vận hành máy mài đến các bài 8–16 giờ như giũa mặt phẳng và gia công hoàn chỉnh búa nguội), thiết lập tiêu chí chấm điểm sản phẩm thực hành.
- Tự học và tham khảo: Dành cho kỹ thuật viên tại các xưởng cơ khí, xưởng hàn cần chuẩn hóa kỹ thuật cắt ren phục hồi bu lông, cạo rà mặt phẳng tiếp xúc hoặc kỹ năng mài mũi khoan đúng góc cắt.
Câu hỏi thường gặp
1. Giáo trình này phù hợp với đối tượng nào?
Tài liệu được biên soạn cho học viên trình độ Trung cấp ngành/nghề Hàn, đồng thời phù hợp làm tài liệu cơ sở cho học viên các ngành Cơ khí chế tạo, Cắt gọt kim loại, Sửa chữa thiết bị cơ khí cần rèn luyện kỹ năng nguội tay và vận hành máy công cụ cơ bản.
2. Cần chuẩn bị kiến thức nền tảng nào trước khi học?
Người học cần có kiến thức cơ bản về đọc bản vẽ kỹ thuật cơ khí (kích thước, dung sai, hình chiếu, ký hiệu ren) và nắm vững các quy định chung về an toàn lao động trong môi trường xưởng cơ khí.
3. Điểm khác biệt về mặt kỹ thuật của giáo trình là gì?
Giáo trình mô tả định lượng cụ thể từng thao tác cơ học: góc nghiêng chân $80^\circ$, tần số đẩy giũa 30–40 lần/phút, khoảng cách kẹp phôi ê tô 10 mm, góc mài mũi khoan $59^\circ$, bảng chọn bước răng cưa 14–32 răng/inch và tích hợp công thức tính toán lỗ ren $D = d - 1,6 \times t$.
4. Làm sao để tự học và thực hành hiệu quả theo giáo trình?
Học viên cần đọc kỹ bản vẽ chi tiết trước khi gia công, chuẩn bị đúng dụng cụ theo danh mục từng bài, tuân thủ các bước kiểm tra an toàn máy (khe hở bệ tỳ máy mài $\le 3\text{ mm}$, không đeo găng tay khi khoan) và thường xuyên dùng thước lá, êke để kiểm tra độ chính xác sau từng bước gia công.
5. Giáo trình có tích hợp bài tập thực hành tổng hợp không?
Có. Bài 13 là bài tập tổng hợp 8 giờ yêu cầu gia công hoàn chỉnh sản phẩm đầu búa nguội kích thước $26 \times 26 \times 110\text{ mm}$ qua quy trình 10 bước công nghệ, kết hợp toàn diện các kỹ năng vạch dấu, cưa, đục, giũa phẳng, giũa lỗ côn, giũa vát mép và đánh bóng.
Kết luận
Giáo trình Nguội cơ bản của Trường Cao đẳng Kỹ thuật Nguyễn Trường Tộ là tài liệu đào tạo thực hành cơ sở chuẩn mực, cung cấp đầy đủ các quy trình công nghệ gia công nguội từ căn bản đến nâng cao trong thời lượng 45 giờ học. Thông qua hệ thống 15 bài học có cấu trúc chặt chẽ, tài liệu trang bị cho người học ngành Hàn nền tảng kỹ năng gia công cơ khí thủ công chuẩn xác, năng lực vận hành an toàn thiết bị mài, khoan và phương pháp phòng ngừa sai hỏng sản phẩm theo dung sai kỹ thuật định lượng.
