TỔNG QUAN VÀ MÔ TẢ HỌC THUẬT: GIÁO TRÌNH MÔ ĐUN ĐIỆN TỬ CÔNG SUẤT (MÃ MÔ ĐUN: MĐ29)

Tổng quan về giáo trình

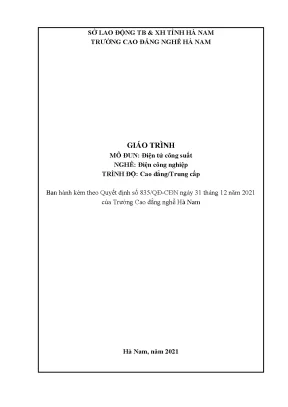

Giáo trình Mô đun: Điện tử công suất (Mã số: MĐ29) là tài liệu đào tạo chuyên môn thuộc nghề Điện công nghiệp, trình độ Cao đẳng và Trung cấp. Giáo trình được ban hành kèm theo Quyết định số 835/QĐ-CĐN ngày 31 tháng 12 năm 2021 của Hiệu trưởng Trường Cao đẳng nghề Hà Nam, do giảng viên Đặng Thị Nguyệt Thu làm chủ biên.

Trong chương trình đào tạo nghề Điện công nghiệp, Điện tử công suất là mô đun kỹ thuật chuyên môn mang tính bắt buộc. Vị trí môn học được bố trí sau khi người học đã hoàn thành các môn học và mô đun cơ sở kỹ thuật, trọng tâm là mô đun Mạch điện và Điện tử cơ bản.

Mục tiêu học tập (learning outcomes) của mô đun bao gồm ba phương diện:

  • Kiến thức: Mô tả cấu tạo, đặc trưng và ứng dụng của các linh kiện bán dẫn công suất (Diode, MOSFET, DIAC, TRIAC, IGBT, SCR, GTO); giải thích dạng sóng vào/ra ở bộ biến đổi AC-AC; giải thích nguyên lý làm việc và tính toán thông số các bộ biến đổi AC-DC, DC-DC và DC-AC.
  • Kỹ năng: Vận dụng kiến thức cấu tạo, nguyên lý của mạch tạo xung, biến đổi dạng xung; vận dụng các sơ đồ mạch điện tử công suất vào phân tích, kiểm tra, sửa chữa thiết bị điện công nghiệp và thiết kế máy biến áp cung cấp cho bộ chỉnh lưu.
  • Năng lực tự chủ và trách nhiệm: Thực hiện quy trình an toàn lao động cho người và thiết bị, tổ chức không gian làm việc khoa học, nghiêm túc trong học tập và rèn luyện kỹ năng thực hành.

Giáo trình được cấu trúc gồm 1 bài mở đầu và 5 bài học chuyên đề. Cách tiếp cận của tài liệu là định hướng phát triển công nghệ ứng dụng, tinh giản các chứng minh lý thuyết hàn lâm trừu tượng và tập trung nghiên cứu hệ quả của quá trình phân tích mạch biến đổi công suất nhằm phục vụ trực tiếp cho hoạt động vận hành thiết bị công nghiệp.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình được triển khai theo logic phát triển từ linh kiện cơ bản đến mạch biến đổi chức năng và hệ thống điều khiển công nghiệp:

  • Bài mở đầu - Khái quát chung về điện tử công suất: Cung cấp định nghĩa, phạm vi ứng dụng trong công nghiệp (máy điện, truyền tải điện năng, hệ truyền động, nguồn liên tục UPS, động cơ bước). Thiết lập các công thức tính toán đại lượng chu kỳ: trị trung bình dòng điện/điện áp ($I_{AV}, U_d$), công suất trung bình ($P_d$), trị hiệu dụng ($I_{RMS}, U_{RMS}$) và hệ số công suất ($PF = \cos\varphi = P/S$).
  • Bài 1 - Các phần tử bán dẫn công suất cơ bản: Phân loại linh kiện theo khả năng điều khiển (van không điều khiển, van điều khiển không hoàn toàn, van điều khiển hoàn toàn). Trình bày cấu tạo, nguyên lý tiếp giáp P-N, đặc tính V-A của Diode (1N4001–1N4007, 1N5404–1N5408), Transistor lưỡng cực BJT, Transistor hiệu ứng trường (JFET, MOSFET kênh liên tục và kênh gián đoạn), Thyristor (SCR), Triac và sơ đồ ứng dụng công tắc tơ tĩnh (Static Contactor).
  • Bài 2 - Bộ chỉnh lưu: Khảo sát cấu trúc hệ thống AC-DC gồm máy biến áp, bộ chỉnh lưu và mạch lọc. Phân tích nguyên lý dẫn nhóm van Anot chung và Catot chung. Nghiên cứu mạch chỉnh lưu không điều khiển (1 pha nửa chu kỳ tải R, tải R-L; 1 pha có biến áp trung tính; cầu 1 pha; cầu 3 pha tải R; tia 3 pha) và mạch chỉnh lưu có điều khiển (tia 1 pha tải R, tải R-L có diode hoàn năng $D_0$; cầu 1 pha; cầu 3 pha đối xứng/bất đối xứng; tia 3 pha). Khảo sát mạch điều khiển Thyristor gồm khâu đồng pha, phát xung chủ đạo, so sánh, sửa/khuếch đại xung, máy phát xung UJT và IC 555.
  • Bài 3 - Bộ biến đổi điện áp xoay chiều: Nguyên lý điều hòa điện áp AC-AC 1 pha (tải thuần trở R, tải điện cảm L) và mạch biến đổi điện áp xoay chiều 3 pha.
  • Bài 4 - Bộ biến đổi điện áp một chiều: Cấu trúc và nguyên lý các bộ biến đổi DC-DC, bộ biến đổi 1 chiều kép dạng tổng quát, dạng đảo dòng và dạng đảo áp.
  • Bài 5 - Bộ nghịch lưu và bộ biến tần: Phân loại bộ nghịch lưu áp 1 pha, nghịch lưu áp 3 pha và nghịch lưu dòng. Phương pháp điều chỉnh tốc độ động cơ xoay chiều không đồng bộ bằng thay đổi tần số; cấu trúc biến tần gián tiếp nguồn áp và nguồn dòng.

Kiến thức nền tảng được xây dựng

Giáo trình xây dựng hệ thống lý thuyết nền tảng dựa trên:

  1. Lý thuyết vật lý bán dẫn: Hiện tượng khuếch tán hạt dẫn đa số/thiểu số qua mặt ghép P-N, điện trường nội tại $E_i$, hiện tượng phân cực thuận, phân cực ngược và đánh thủng thác lũ ($U_Z$).
  2. Nguyên tắc chuyển mạch của van bán dẫn: Điều kiện mở/khóa tự nhiên của Diode; điều kiện kích mở ($U_{AK} > 0, I_g \ge I_{gst}$) và điều kiện khóa cưỡng bức/tự nhiên ($U_{AK} < 0, I < I_H$) của Thyristor; cơ chế điều khiển kênh dẫn bằng điện trường ở MOSFET.
  3. Mô hình giải tích mạch công suất: Xác lập phương trình cân bằng điện áp vi phân $L\frac{di_d}{dt} + Ri_d = u(t)$, tính toán giá trị góc ngắt dòng điện $\theta$, phân tích ảnh hưởng của tải cảm đến quá trình phóng/xả năng lượng và vai trò của diode hoàn năng $D_0$.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Nhận dạng, đo kiểm và tra cứu thông số kỹ thuật của các dòng linh kiện bán dẫn công suất; tính toán các thông số làm việc của bộ chỉnh lưu như điện áp tải $U_d$, dòng điện tải $I_d$, dòng điện qua van $I_V$, điện áp ngược cực đại $U_{ngmax}$ và công suất biểu kiến biến áp $S_{BA}$.
  • Kỹ năng phân tích (Analytical skills): Đọc và phân tích đồ thị dạng sóng điện áp, dòng điện tức thời theo góc dẫn $\alpha$ và góc pha $\theta = \omega t$; so sánh định lượng các sơ đồ biến đổi điện áp để lựa chọn giải pháp mạch tối ưu cho từng loại phụ tải.
  • Kỹ năng thực hành nghề nghiệp (Practical competencies): Xác định lỗi hỏng hóc, kiểm tra sửa chữa các mạch chỉnh lưu 1 pha và 3 pha; thiết kế tính toán máy biến áp nguồn cấp và mạch tạo xung điều khiển sử dụng UJT hoặc IC 555 trong thiết bị điện công nghiệp.

Phương pháp giảng dạy và học tập

Giáo trình được thiết kế theo phương pháp sư phạm tích hợp lý thuyết gắn liền với phân tích kỹ thuật:

  • Phương pháp tiếp cận sư phạm: Sử dụng phương pháp mô hình hóa trực quan thông qua sơ đồ nguyên lý kết hợp đồ thị giải tích dạng sóng $u(t), i(t)$ theo các khoảng góc dẫn $\theta$. Việc giảng dạy đi từ trạng thái lý tưởng của phần tử bán dẫn (khóa đóng mở tức thời, sụt áp bằng không) đến việc đánh giá các thông số phi lý tưởng trong thực tế (thời gian phục hồi $t_{off}, t_{on}$, dòng điện rò $I_{rò}$, sụt áp thuận $U_F$).
  • Hệ thống bài tập và ví dụ tính toán: Sau mỗi phần lý thuyết, tài liệu cung cấp các ví dụ tính toán cụ thể. Điển hình như bài toán xác định điện áp trung bình của bộ chỉnh lưu cầu 1 pha không điều khiển với nguồn áp $u = U_m \sin\omega t$ ($U_m = 220\sqrt{2}\text{ V}, \omega = 314\text{ rad/s}$), hay bài toán tính thông số công suất máy biến áp $S_{BA} = 1,48 U_d I_d$ trong mạch chỉnh lưu có biến áp trung tính.
  • Phương pháp đánh giá: Đánh giá người học thông qua hệ thống câu hỏi ôn tập định kỳ ở cuối mỗi bài học. Nội dung câu hỏi tập trung vào:
    • Trình bày cấu tạo, nguyên lý, đặc tính V-A của Diode, BJT, FET, Thyristor, Triac.
    • Phân tích sự giống và khác nhau giữa các linh kiện (như Thyristor và Transistor; Triac và cặp Thyristor song song ngược chiều).
    • Kiểm tra khả năng thiết kế sơ đồ nguyên lý mạch chỉnh lưu và tính toán giải tích thông số tải.
  • Hướng dẫn tự học: Người học được yêu cầu tự phân tích sơ đồ dòng điện khép mạch theo từng nửa chu kỳ nguồn, giải phương trình tích phân xác định trị trung bình $U_d$, đối chiếu lý thuyết với bảng tra cứu datasheet linh kiện thương mại.

Điểm nổi bật và cập nhật

  • Tính kế thừa và chuẩn hóa tài liệu: Nội dung giáo trình kế thừa hệ thống bài giảng thực tế của đội ngũ giảng viên chuyên ngành tại Trường Cao đẳng nghề Hà Nam, kết hợp các tài liệu kỹ thuật chuyên sâu trong và ngoài nước, được hội đồng chuyên môn thẩm định theo Quyết định số 835/QĐ-CĐN.
  • Phân loại van bán dẫn theo tiêu chuẩn điều khiển hiện đại: Giáo trình phân loại rõ ràng 3 nhóm linh kiện bán dẫn công suất: nhóm không điều khiển (Diode, Diac), nhóm điều khiển không hoàn toàn (SCR, Triac), và nhóm điều khiển hoàn toàn (BJT, MOSFET, IGBT, GTO), giúp người học nắm vững bản chất điều khiển của từng khóa bán dẫn.
  • Tích hợp ứng dụng công nghiệp thực tế: Đưa vào nội dung giảng dạy các cấu trúc mạch ứng dụng trực tiếp trong nhà máy sản xuất:
    • Cấu tạo, nguyên lý và bảng so sánh chi tiết giữa công tắc tơ tĩnh (Static Contactor) sử dụng Thyristor/Triac với công tắc tơ cơ khí có tiếp điểm.
    • Phạm vi ứng dụng đặc thù của công tắc tơ tĩnh trong môi trường nguy hiểm: khu vực dễ cháy nổ (hầm lò than, trạm kinh doanh xăng dầu), môi trường nhiều bụi (nhà máy xi măng, nhà máy xay xát chế biến) và các hệ thống yêu cầu tần số đóng cắt cao (lò nhiệt công nghiệp).
  • Dữ liệu linh kiện thương mại cụ thể: Cung cấp thông số thực tế của các dòng diode chỉnh lưu thông dụng (1N4001, 1N4002, 1N4004, 1N4007, 1N5404, 1N5408) với các mức dòng thuận cực đại $I_{Fmax}$, điện áp ngược chịu đựng $U_{Rmax}$, hỗ trợ trực tiếp cho việc chọn linh kiện thay thế khi sửa chữa.

Đối tượng sử dụng giáo trình

  • Sinh viên và học viên:
    • Sinh viên hệ Cao đẳng nghề và học sinh hệ Trung cấp nghề ngành Điện công nghiệp.
    • Người học các ngành kỹ thuật liên quan như Kỹ thuật điện tử, Cơ điện tử, Tự động hóa có nhu cầu học phần điện tử công suất ứng dụng.
  • Điều kiện tiên quyết (Prerequisites):
    • Người học cần hoàn thành mô đun Mạch điện (nắm vững định luật Ohm, Kirchhoff, dòng điện xoay chiều hình sin, tính chất mạch R-L-C, công suất tác dụng và công suất biểu kiến).
    • Người học cần hoàn thành mô đun Điện tử cơ bản (hiểu biết về vật lý bán dẫn P-N, mạch khuếch đại tín hiệu nhỏ, mạch tạo xung).
  • Giảng viên và cán bộ đào tạo:
    • Sử dụng làm giáo trình giảng dạy chính khóa, chuẩn hóa đề cương chi tiết môn học Mô đun 29 (MĐ29).
    • Làm khung tham chiếu để xây dựng bài giảng lý thuyết, giáo án thực hành xưởng và ngân hàng đề thi đánh giá kỹ năng nghề.
  • Kỹ thuật viên và người tự học: Dùng làm tài liệu tra cứu các công thức tính toán chỉnh lưu, nguyên lý mạch kích xung Thyristor (UJT, IC 555) phục vụ công tác bảo trì thiết bị điện công nghiệp tại doanh nghiệp.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Tài liệu được biên soạn phục vụ giảng viên, sinh viên trình độ Cao đẳng và Trung cấp nghề Điện công nghiệp tại Trường Cao đẳng nghề Hà Nam, đồng thời là tài liệu tham khảo cho kỹ thuật viên vận hành, bảo dưỡng mạch điều khiển công suất trong công nghiệp.

2. Cần kiến thức nền nào để học mô đun này?

Người học bắt buộc phải hoàn thành hai mô đun cơ sở là Mạch điện và Điện tử cơ bản để có đủ nền tảng về tính toán mạch xoay chiều, phân tích phản ứng của phần tử cảm kháng và lý thuyết bán dẫn cơ bản.

3. Điểm khác biệt của giáo trình so với các tài liệu hàn lâm khác là gì?

Giáo trình tập trung vào khía cạnh công nghệ ứng dụng, tinh giản chứng minh toán học phức tạp, đi sâu vào hệ quả phân tích mạch, cấu tạo sơ đồ nguyên lý thực tế, dạng sóng vào/ra và các ứng dụng điển hình như công tắc tơ tĩnh, mạch phát xung UJT, IC 555 và biến tần.

4. Làm sao để tự học và nắm vững kiến thức trong giáo trình hiệu quả?

Người học cần kết hợp đọc hiểu sơ đồ nguyên lý, tự vẽ lại giản đồ dạng sóng điện áp và dòng điện theo góc điều khiển $\alpha$, thực hiện đầy đủ các bài tập tính toán thông số mạch ($U_d, I_d, S_{BA}$) và trả lời hệ thống câu hỏi ôn tập cuối mỗi bài.

5. Giáo trình có cung cấp thông số linh kiện thực tế để tra cứu không?

Có. Giáo trình cung cấp bảng thông số kỹ thuật thực tế của các dòng diode phổ biến (dòng 1N400x và 1N540x) cùng các thông số giới hạn của Transistor, Thyristor ($I_{tb}, U_{ngmax}, I_H, I_g, t_r, dU/dt, dI/dt$) hỗ trợ việc tính toán chọn lựa linh kiện.

Kết luận

Giáo trình Mô đun: Điện tử công suất (MĐ29) của Trường Cao đẳng nghề Hà Nam cung cấp hệ thống kiến thức hoàn chỉnh từ nền tảng linh kiện bán dẫn công suất (Diode, BJT, FET, MOSFET, SCR, Triac) đến các cấu trúc bộ biến đổi năng lượng điện chủ chốt: AC-DC (chỉnh lưu), AC-AC (biến đổi điện áp xoay chiều), DC-DC (biến đổi điện áp một chiều), DC-AC (nghịch lưu) và hệ thống biến tần điều khiển tốc độ động cơ.

Lộ trình học tập đề xuất:

  1. Tiếp cận đại lượng cơ bản và thông số tích phân chu kỳ tại Bài mở đầu.
  2. Nắm vững cấu tạo, nguyên lý khóa van và mạch công tắc tơ tĩnh tại Bài 1.
  3. Tính toán giải tích và phân tích dạng sóng mạch chỉnh lưu, mạch phát xung điều khiển tại Bài 2.
  4. Khảo sát các bộ biến đổi năng lượng nâng cao tại Bài 3, Bài 4 và Bài 5.

Tài liệu là căn cứ chuyên môn để triển khai giảng dạy, học tập và tra cứu kỹ thuật trong lĩnh vực điện công nghiệp theo khung chương trình đào tạo nghề hiện hành.
