Tổng quan về giáo trình

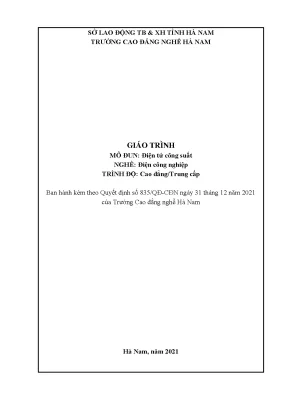

Giáo trình Mô đun: Điện tử công suất (Mã mô đun: MĐ29) là tài liệu đào tạo chuyên môn bắt buộc thuộc chương trình đào tạo nghề Điện công nghiệp ở trình độ Cao đẳng và Trung cấp. Tài liệu do Đặng Thị Nguyệt Thu làm chủ biên, được ban hành kèm theo Quyết định số 835/QĐ-CĐN ngày 31 tháng 12 năm 2021 của Hiệu trưởng Trường Cao đẳng nghề Hà Nam. Trong khung chương trình đào tạo, mô đun MĐ29 được bố trí giảng dạy sau khi người học đã hoàn thành các môn học cơ sở bắt buộc gồm Mạch điện và Điện tử cơ bản.

Mục tiêu học tập của giáo trình được xác định trên ba phương diện chuẩn đầu ra:

  • Về kiến thức: Mô tả được đặc trưng, cấu tạo và ứng dụng của các linh kiện bán dẫn công suất gồm Diode, MOSFET, DIAC, TRIAC, IGBT, SCR, GTO; giải thích được dạng sóng điện áp và dòng điện vào/ra ở các bộ biến đổi AC-AC; giải thích nguyên lý hoạt động và tính toán các thông số của bộ biến đổi DC-DC, AC-DC và DC-AC.
  • Về kỹ năng: Vận dụng cấu tạo và nguyên lý của mạch tạo xung, biến đổi dạng xung; tính toán, thiết kế và xử lý sự cố trong các mạch điện tử công suất ứng dụng trên thiết bị điện công nghiệp.
  • Về năng lực tự chủ và trách nhiệm: Rèn luyện ý thức tổ chức nơi làm việc, chấp hành quy chuẩn an toàn lao động cho người và thiết bị.

Cấu trúc giáo trình gồm 1 Bài mở đầu và 5 bài chuyên đề chuyên sâu. Cách tiếp cận của tài liệu được định hình theo quan điểm phát triển công nghệ ứng dụng, tinh giản các chứng minh lý thuyết hàn lâm phức tạp để tập trung phân tích hệ quả xác lập của quá trình biến đổi năng lượng và đặc tính làm việc của mạch công suất.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình được triển khai tuần tự qua 6 đơn vị bài học:

  1. Bài mở đầu: Khái quát chung về điện tử công suất (MĐ 29-00): Trình bày khái niệm điện tử công suất; phạm vi ứng dụng trong các hệ thống công nghiệp (truyền động điện, truyền tải điện năng, hệ thống nguồn UPS, luyện kim, điện phân); phương pháp xác định các đại lượng cơ bản gồm trị trung bình ($I_{AV}$), trị hiệu dụng ($I_{RMS}$), công suất tức thời $p(t)$, công suất trung bình ($P_d$) và hệ số công suất ($PF = \cos\varphi = P/S$).
  2. Bài 1: Các phần tử bán dẫn công suất cơ bản (MĐ 29-01): Khảo sát cấu tạo, ký hiệu, đặc tuyến V-A và nguyên lý hoạt động của các van bán dẫn: Diode, Transistor lưỡng cực BJT, Transistor trường FET (JFET, MOSFET), Thyristor, Triac; giới thiệu sơ đồ và so sánh đặc tính kỹ thuật của công tắc tơ tĩnh với công tắc tơ cơ điện có tiếp điểm.
  3. Bài 2: Bộ chỉnh lưu (MĐ 29-02): Phân loại và phân tích nguyên lý làm việc của mạch chỉnh lưu không điều khiển và có điều khiển (sơ đồ 1 pha nửa chu kỳ, 1 pha cả chu kỳ có biến áp trung tính, cầu 1 pha, cầu 3 pha, tia 3 pha) tương ứng với các dạng tải thuần trở ($R$) và tải trở - cảm ($R-L$); phân tích cấu trúc mạch phát xung điều khiển Thyristor (khối đồng pha, khối phát xung chủ đạo, khối so sánh, khối sửa và khuếch đại xung, mạch tạo xung dùng UJT và IC 555).
  4. Bài 3: Bộ biến đổi điện áp xoay chiều (MĐ 29-03): Nguyên lý hoạt động và dạng sóng điện áp/dòng điện của bộ biến đổi điện áp xoay chiều 1 pha và 3 pha khi cấp nguồn cho tải thuần trở và tải điện cảm.
  5. Bài 4: Bộ biến đổi điện áp một chiều (MĐ 29-04): Khảo sát nguyên lý băm xung áp một chiều (DC-DC Converter); cấu tạo và nguyên lý của bộ biến đổi một chiều kép (dạng tổng quát, dạng đảo dòng, dạng đảo áp).
  6. Bài 5: Bộ nghịch lưu và bộ biến tần (MĐ 29-05): Phân tích bộ nghịch lưu độc lập nguồn áp và nguồn dòng (1 pha, 3 pha); phương pháp điều chỉnh tốc độ động cơ xoay chiều không đồng bộ bằng tần số; cấu trúc các hệ biến tần gián tiếp nguồn áp và nguồn dòng.

Progression logic của giáo trình tuân thủ lộ trình kỹ thuật: từ khảo sát đặc tính vật lý của từng phần tử khóa bán dẫn đơn lẻ $\to$ kết nối thành các cấu trúc mạch biến đổi năng lượng cơ bản (AC-DC, AC-AC, DC-DC, DC-AC) $\to$ tích hợp thành hệ thống điều khiển hoàn chỉnh (biến tần điều khiển động cơ).

Kiến thức nền tảng được xây dựng

Giáo trình thiết lập hệ thống lý thuyết kỹ thuật thông qua các nền tảng:

  • Vật lý chất bán dẫn và tiếp giáp P-N: Giải thích cơ chế chuyển động của hạt dẫn đa số/thiểu số, điện trường nội tại ($E_i$), vùng điện tích không gian và hiện tượng đánh thủng thác lũ ($U_Z$).
  • Nguyên lý chuyển mạch van bán dẫn: Phân loại van thành 3 nhóm chức năng (van không điều khiển, van điều khiển không hoàn toàn, van điều khiển hoàn toàn); quy tắc mở - khóa dựa trên điều kiện điện áp anode - cathode ($U_{AK}$) và dòng điều khiển cực cổng ($I_G \ge I_{gst}$).
  • Cơ sở giải tích điện từ: Mô hình hóa toán học cho quá trình tích - phóng năng lượng của cuộn cảm ($e_L = -L \frac{di_L}{dt}$), xác định góc dẫn kéo dài $\lambda = \arctan(\omega L / R)$ khi chuyển mạch trong tải $R-L$.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật: Tính toán các thông số điện của bộ biến đổi bao gồm điện áp trung bình trên tải ($U_d$), dòng điện tải ($I_d$), dòng hiệu dụng qua van, điện áp ngược cực đại ($U_{ngmax}$) và công suất định mức biến áp nguồn ($S_{BA}$).
  • Kỹ năng phân tích: Đọc, vẽ và phân tích đồ thị dạng sóng điện áp - dòng điện vào/ra theo góc điều khiển kích mở $\alpha$; phân tích trạng thái dẫn của các nhóm van nối chung Cathode và nhóm van nối chung Anode.
  • Kỹ năng thực hành: Tra cứu thông số kỹ thuật linh kiện bán dẫn công nghiệp từ bảng số liệu (datasheet); nhận diện sơ đồ nguyên lý mạch động lực và mạch điều khiển xung (UJT, IC 555); kiểm tra và chẩn đoán hư hỏng trong mạch chỉnh lưu công nghiệp.

Phương pháp giảng dạy và học tập

Tiếp cận sư phạm (Pedagogical approach)

Giáo trình áp dụng phương pháp kết hợp giữa thuyết minh giải tích định lượng và trực quan hóa qua đồ thị dạng sóng (Waveform Analysis). Mỗi cấu hình mạch điện đều được trình bày thống nhất theo quy trình: Sơ đồ nguyên lý $\to$ Nguyên lý làm việc trong từng nửa chu kỳ $\to$ Phương trình cân bằng điện áp $\to$ Đồ thị dạng sóng $u(t), i(t) \to$ Công thức tính toán thông số định mức.

Bài tập và bài toán kỹ thuật mẫu

Tài liệu cung cấp các bài toán mẫu mang tính ứng dụng thực tế:

  • Tính toán điện áp trung bình chỉnh lưu cầu 1 pha với thông số nguồn $u = U_m \sin\omega t$ ($U_m = 220\sqrt{2}\text{ V}, \omega = 314\text{ rad/s}$).
  • Thiết kế mạch phân cực mở Thyristor: tính chọn điện trở $R_1$ theo công thức $R_1 = \frac{E}{(1,1 \div 1,2)I_{gst}}$.
  • Khảo sát đáp ứng của mạch chỉnh lưu tải trở - cảm khi có bổ sung diode xả năng lượng ($D_0$) để bảo vệ khóa bán dẫn và làm phẳng dạng sóng dòng điện.

Đánh giá và hướng dẫn tự học

Cuối mỗi bài học đều có hệ thống câu hỏi ôn tập tập trung vào việc so sánh cấu tạo, giải thích nguyên tắc hoạt động, vẽ đặc tuyến V-A và tính toán thông số kỹ thuật. Người học được yêu cầu rèn luyện phương pháp tự học thông qua việc đối chiếu giữa lý thuyết giải tích và bảng tra cứu thông số linh kiện thực tế (như bảng thông số các dòng diode 1N4001 đến 1N5408).

Điểm nổi bật và cập nhật

  • Tính hệ thống trong phân loại van bán dẫn: Giáo trình phân chia rõ ràng các linh kiện công suất thành 3 nhóm dựa trên khả năng điều khiển (không điều khiển: Diode, DIAC; điều khiển không hoàn toàn: SCR, TRIAC; điều khiển hoàn toàn: BJT, MOSFET, IGBT, GTO), giúp người học dễ dàng nắm bắt nguyên lý đóng ngắt của từng cấu trúc khóa điện tử.
  • So sánh định lượng giữa công nghệ tĩnh và khí cụ cơ điện: Đưa ra bảng đối chiếu chi tiết (Bảng 1-2) giữa công tắc tơ có tiếp điểm và công tắc tơ bán dẫn tĩnh (Solid State Relay), nêu bật ưu điểm không phát sinh hồ quang, tần số đóng cắt không giới hạn và độ bền trong môi trường rung động, nhiều bụi.
  • Tích hợp ứng dụng công nghiệp thực tế: Đưa ra các trường hợp ứng dụng thực tiễn của mạch biến đổi công suất trong công nghiệp nặng và dân dụng: điều khiển nhiệt độ lò luyện thép, điện phân nhôm từ quặng mỏ, hệ truyền động điện giao thông đường sắt, máy hàn điện, hệ thống chiếu sáng và bộ biến tần gián tiếp điều khiển tốc độ động cơ xoay chiều không đồng bộ.

Đối tượng sử dụng giáo trình

  • Sinh viên/Học viên: Học sinh, sinh viên trình độ Trung cấp và Cao đẳng nghề Điện công nghiệp, Công nghệ kỹ thuật điện - điện tử, Tự động hóa công nghiệp.
  • Điều kiện tiên quyết: Người học cần hoàn thành khối lượng kiến thức cơ sở về Mạch điện (các định luật Kirchhoff, giải tích mạch xoay chiều sin, tính toán công suất $P, Q, S$) và Điện tử cơ bản (nguyên lý chuyển tiếp P-N, mạch khuếch đại transistor, vi mạch tích hợp).
  • Giảng viên: Dùng làm tài liệu giảng dạy chuẩn hóa theo khung chương trình mô đun MĐ29; làm căn cứ xây dựng giáo án lý thuyết, bài tập tính toán và đề cương thực hành xưởng.
  • Kỹ thuật viên tự học và tham khảo: Kỹ sư vận hành, thợ điện công nghiệp sử dụng tài liệu để tra cứu công thức tính toán chỉnh lưu, giải mã sơ đồ mạch biến tần - nghịch lưu và thiết kế các khối tạo xung điều khiển.

Câu hỏi thường gặp

1. Giáo trình này được biên soạn cho cấp độ đào tạo nào?

Tài liệu được biên soạn chính thức cho trình độ Cao đẳng nghề và Trung cấp nghề thuộc nghề Điện công nghiệp, đồng thời có thể dùng làm tài liệu tham khảo cho các ngành kỹ thuật liên quan.

2. Người học cần chuẩn bị kiến thức nền tảng gì trước khi học mô đun này?

Học viên bắt buộc phải hoàn thành hai mô đun cơ sở là Mạch điện (nắm vững giải tích dòng điện xoay chiều, công suất) và Điện tử cơ bản (nắm vững cấu kiện bán dẫn sơ cấp và mạch vi sóng cơ bản).

3. Điểm khác biệt trong cách tiếp cận của giáo trình này là gì?

Giáo trình định hướng theo công nghệ ứng dụng, tinh giản tối đa các phép toán chứng minh hàn lâm phức tạp, tập trung trực tiếp vào phân tích hệ quả hoạt động của mạch công suất, đồ thị dạng sóng và công thức thiết kế.

4. Phương pháp tự học giáo trình này như thế nào để đạt hiệu quả?

Người học nên kết hợp việc phân tích đồ thị dạng sóng điện áp/dòng điện tương ứng với từng giai đoạn dẫn của van bán dẫn, sau đó tự giải các bài toán tính toán thông số ($U_d, I_d, S_{BA}$) và đối chiếu với câu hỏi ôn tập cuối mỗi bài.

5. Giáo trình có cung cấp các sơ đồ mạch thực nghiệm cụ thể không?

Có. Giáo trình cung cấp sơ đồ nguyên lý chi tiết kèm thông số giải tích cho các bộ chỉnh lưu 1 pha/3 pha, công tắc tơ tĩnh, các bộ băm xung áp một chiều, mạch tạo xung dùng UJT và IC 555, cũng như cấu trúc biến tần gián tiếp nguồn áp và nguồn dòng.

Kết luận

Giáo trình Mô đun: Điện tử công suất (MĐ29) của Trường Cao đẳng nghề Hà Nam cung cấp hệ thống kiến thức toàn diện và mạch lạc về kỹ thuật biến đổi điện năng bằng linh kiện bán dẫn. Với cấu trúc bài giảng đi từ tầng linh kiện khóa tĩnh đến các hệ thống biến đổi công suất phức hợp (AC-DC, AC-AC, DC-DC, DC-AC), tài liệu đáp ứng đầy đủ chuẩn đầu ra về lý thuyết và kỹ năng tính toán mạch điện tử công nghiệp.

Mọi ý kiến đóng góp học thuật và chuyên môn được tác giả tiếp nhận qua địa chỉ: thucdnhanam@gmail.com (Chủ biên: Đặng Thị Nguyệt Thu).
