Tổng quan về giáo trình

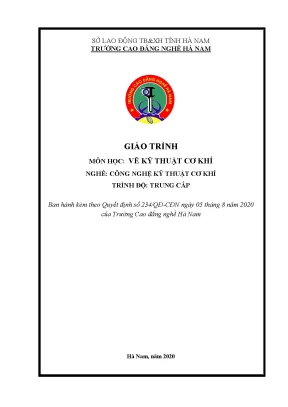

Giáo trình Vẽ kỹ thuật cơ khí (Mã môn học: MH 07) là tài liệu học tập và giảng dạy chính thức thuộc Khoa Cơ khí, Trường Cao đẳng Nghề Hà Nam, được ban hành theo Quyết định số 234/QĐ-CĐN ngày 05 tháng 8 năm 2020. Trong chương trình đào tạo nghề Công nghệ kỹ thuật cơ khí trình độ trung cấp, môn học có vị trí là môn lý thuyết cơ sở bắt buộc, được bố trí giảng dạy sau môn Tin học cơ bản và trước các mô đun chuyên ngành nghề cơ khí. Giáo trình do tác giả Nguyễn Văn Tuyên làm chủ biên cùng tập thể giáo viên Khoa Cơ khí biên soạn, có kế thừa và tham khảo các tài liệu giảng dạy của tác giả Trần Hữu Quế và Nguyễn Văn Tuấn (năm 2005, 2006).

Mục tiêu học tập của giáo trình được xác định rõ trên ba phương diện:

  • Kiến thức: Trang bị khả năng đọc hiểu các bản vẽ chi tiết, bản vẽ lắp và phương pháp trình bày bản vẽ kỹ thuật theo đúng hệ thống Tiêu chuẩn Việt Nam (TCVN) và Tiêu chuẩn Quốc tế (ISO).
  • Kỹ năng: Hình thành năng lực chuẩn bị dụng cụ, lập bản vẽ mờ và tô đậm, tách chi tiết từ bản vẽ lắp, vẽ lắp các mối ghép từ chi tiết, đồng thời định hướng ứng dụng máy tính trong việc hoàn thiện bản vẽ kỹ thuật cơ khí.
  • Năng lực tự chủ và trách nhiệm: Rèn luyện khả năng làm việc độc lập hoặc làm việc nhóm để giải quyết các yêu cầu kỹ thuật, hướng dẫn, giám sát và đánh giá kết quả thực hiện bản vẽ kỹ thuật.

Cấu trúc giáo trình đi từ việc chuẩn bị dụng cụ, quy chuẩn tiêu chuẩn bản vẽ, kỹ thuật dựng hình học phẳng, lý thuyết hình chiếu trực giao, phân tích giao tuyến, phương pháp biểu diễn vật thể (hình cắt, mặt cắt, hình trích), hình chiếu trục đo cho đến quy ước biểu diễn chi tiết máy tiêu chuẩn và bản vẽ lắp. Giáo trình có tính hệ thống cao, bám sát các tiêu chuẩn kỹ thuật nhà nước ban hành, phục vụ trực tiếp cho quá trình gia công và kiểm tra sản phẩm cơ khí.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình gồm phần Mở đầu cùng 7 chương chuyên đề và phần Bản vẽ chi tiết - Bản vẽ lắp:

  • Mở đầu: Trình bày lịch sử phát triển, nhiệm vụ của môn học vẽ kỹ thuật; định nghĩa bản chất của bản vẽ kỹ thuật như một phương tiện truyền tải thông tin chỉ đạo sản xuất, gia công và kiểm tra thông số sản phẩm.
  • Chương 1 – Trình bày bản vẽ kỹ thuật theo Tiêu chuẩn Việt Nam (TCVN): Hướng dẫn lựa chọn và sử dụng vật liệu, dụng cụ vẽ (giấy vẽ, bút chì H/2H/HB/B, ván vẽ, thước T, bộ êke 45° và 30°–60°, compa, thước cong). Trình bày hệ thống quy chuẩn kỹ thuật: khổ giấy chính và phụ (TCVN 7285:2003), khung vẽ, khung tên học tập (11 mục nội dung), tỷ lệ bản vẽ (TCVN 7286:2003), quy ước và chiều rộng các loại nét vẽ (TCVN 0008-93), kiểu chữ và số (TCVN 6-85), quy định ghi kích thước (đường gióng, đường kích thước, con số kích thước, ký hiệu Ø, R, cạnh hình vuông, độ dốc, độ côn) và quy trình lập bản vẽ 2 bước (vẽ mờ và tô đậm).
  • Chương 2 – Vẽ hình học: Phương pháp dựng đường thẳng song song, đường thẳng vuông góc, dựng và chia góc; kỹ thuật chia đều đoạn thẳng, chia đều đường tròn ra 3, 4, 5, 6, 7, 8, 9, 11, 12, 13 phần bằng nhau; vẽ nối tiếp giữa đoạn thẳng với cung tròn, giữa hai đường tròn bằng tiếp tuyến ngoài/trong; phương pháp dựng các đường cong hình học: đường elip (theo 2 trục $AB$ và $CD$), đường sin ($y = \sin x$), đường thân khai của đường tròn.
  • Chương 3 – Hình chiếu vuông góc: Cơ sở lý thuyết của các phép chiếu (xuyên tâm, song song, vuông góc); phương pháp ba mặt phẳng hình chiếu vuông góc ($P_1$ - đứng, $P_2$ - bằng, $P_3$ - cạnh) và cách khai triển thành đồ thức phẳng; cách xác định hình chiếu của điểm, đường thẳng, mặt phẳng và các khối hình học cơ bản (lăng trụ, hình chóp, hình chóp cụt đều).
  • Chương 4 – Giao tuyến của vật thể: Phương pháp xác định và vẽ giao tuyến giữa mặt phẳng với khối đa diện, mặt phẳng với khối tròn; giao tuyến giữa hai khối đa diện, hai khối tròn và giữa khối đa diện với khối tròn.
  • Chương 5 – Biểu diễn vật thể: Sáu hình chiếu cơ bản theo TCVN 8-2002 (hướng chiếu từ trước, trên, trái, phải, dưới, sau); đối chiếu phương pháp chiếu góc thứ nhất (phương pháp E) và góc thứ ba (phương pháp A); biểu diễn hình chiếu phụ, hình chiếu riêng phần; nguyên tắc phân tích kích thước (kích thước định hình, kích thước định vị, kích thước định khối); lý thuyết hình cắt và mặt cắt theo TCVN 8-44:2003 (ISO 128-40:2001) bao gồm hình cắt đứng, bằng, cạnh, nghiêng, hình cắt đơn giản/phức tạp, mặt cắt rời, mặt cắt chập và hình trích.
  • Chương 6 – Hình chiếu trục đo: Bản chất phương pháp chiếu trục đo và hệ số biến dạng ($p, q, r$); đặc điểm và cách dựng hình chiếu trục đo xiên cân ($p = r = 1; q = 0,5$) và hình chiếu trục đo vuông góc đều ($p = q = r = 0,82$, quy ước gần đúng lấy bằng 1); trình tự dựng trục đo cho khối hộp và vật thể đối xứng.
  • Chương 7 – Vẽ quy ước các mối ghép và chi tiết máy thông dụng: Lý thuyết hình thành đường xoắn ốc và ren (ren trụ, ren côn, ren ngoài, ren trong); các thông số ren (prôfin, số đầu mối $n$, bước ren $P = P_h/n$, hướng xoắn, đường kính $d, d_2$); tiêu chuẩn các loại ren: ren hệ mét (TCVN 2247-77, TCVN 2248-77/78), ren ống (TCVN 4681-89 - ký hiệu G, R, Rc), ren hình thang (TCVN 4673-89 - ký hiệu Tr), ren vuông, ren răng cưa; quy ước vẽ ren thấy/ren khuất; ký hiệu bu lông (TCVN 1892-76); quy ước biểu diễn mối ghép hàn; phương pháp đọc và lập bản vẽ chi tiết, bản vẽ lắp.

Progression logic của giáo trình phát triển tuyến tính: từ việc chuẩn hóa công cụ và quy định biểu diễn -> kỹ thuật dựng hình học phẳng -> phép chiếu không gian 3D sang 2D -> xử lý giao tuyến khối -> các phương pháp biểu diễn cấu tạo trong và ngoài (hình cắt, mặt cắt, hình trích, trục đo) -> hoàn thiện biểu diễn chi tiết tiêu chuẩn và cụm máy tổng thể trên bản vẽ lắp.

Kiến thức nền tảng được xây dựng

  • Lý thuyết phép chiếu và đồ thức: Xây dựng trên nền tảng hình học họa hình, định nghĩa rõ phép chiếu xuyên tâm, phép chiếu song song và phép chiếu thẳng góc; quy luật trải 3 mặt phẳng hình chiếu ($P_1, P_2, P_3$) quanh các trục tọa độ $Ox, Oz$ để tạo thành đồ thức 2 chiều.
  • Nguyên lý phân tích hình dạng vật thể: Phương pháp chia nhỏ vật thể phức tạp thành các khối hình học cơ bản (lăng trụ, chóp, trụ, nón, cầu), xác định vị trí tương đối và vẽ giao tuyến giữa các mặt phẳng và mặt cong.
  • Nguyên lý biến dạng trục đo: Xác định tỷ số biến dạng dài $p, q, r$ dọc theo các trục $O'X', O'Y', O'Z'$ để chuyển đổi tọa độ không gian sang hình chiếu lập thể.
  • Cơ sở hình học của chi tiết máy: Nguyên lý chuyển động tạo mặt xoắn ốc để hình thành các dạng ren và quy ước tiêu chuẩn hóa mối ghép ren, mối ghép hàn.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Kỹ năng sử dụng các dụng cụ vẽ kỹ thuật truyền thống (ván vẽ, thước T, êke, compa, thước cong); kỹ thuật kẻ nét vẽ theo đúng phân cấp độ rộng nét đậm ($S$) và nét mảnh ($S/3 - S/2$); kỹ năng ghi kích thước theo 3 bước chuẩn hóa (vẽ đường gióng -> kẻ đường kích thước -> ghi con số kích thước kèm ký hiệu Ø, R, □).
  • Kỹ năng phân tích (Analytical skills): Năng lực phân tích hình dạng không gian 3 chiều từ các hình chiếu 2 chiều và ngược lại; phân tích kết cấu bên trong để chọn phương án cắt (hình cắt đứng, bằng, nghiêng, mặt cắt rời, mặt cắt chập); phân tích giao tuyến phức tạp giữa các khối hình học.
  • Năng lực thực hành nghề nghiệp (Practical competencies): Khả năng thực hiện bản vẽ theo đúng quy trình 7 bước tô đậm; năng lực đọc hiểu bản vẽ gia công; tách từng chi tiết từ bản vẽ lắp cụm máy; kiểm tra kích thước và phát hiện sai sót trên bản vẽ kỹ thuật cơ khí.

Phương pháp giảng dạy và học tập

Tiếp cận sư phạm (Pedagogical approach)

Giáo trình áp dụng phương pháp tiếp cận sư phạm kết hợp chặt chẽ giữa lý thuyết quy chuẩn và thuật toán dựng hình từng bước (step-by-step). Mỗi nội dung lý thuyết đều đi kèm với định nghĩa hình học, phân loại tiêu chuẩn và các bước thao tác cụ thể (ví dụ: các bước chia đường tròn thành các phần bằng nhau, quy trình 4 bước dựng hình elip qua hai đường tròn đồng tâm, các bước dựng đồ thức của điểm và đường thẳng).

Hệ thống bài tập và câu hỏi ôn tập

Mỗi chương đều kết thúc bằng hệ thống câu hỏi ôn tập và bài tập rèn luyện định hướng thực hành:

  • Câu hỏi lý thuyết: Yêu cầu trình bày lại các định nghĩa, quy tắc phân loại và tiêu chuẩn trình bày bản vẽ (như so sánh hình cắt và mặt cắt, phân biệt mặt cắt rời và mặt cắt chập, trình bày hệ số biến dạng trong hình chiếu trục đo).
  • Bài tập dựng hình: Các bài tập thực hành vẽ nối tiếp, chia đều đoạn thẳng, chia đường tròn 5, 7, 11 phần; tìm hình chiếu thứ 3 khi biết 2 hình chiếu; vẽ giao tuyến của các khối hình học; dựng hình chiếu trục đo xiên cân và vuông góc đều cho vật thể khối hộp/vật thể đối xứng.
       QUY TRÌNH THỰC HIỆN BẢN VẼ KỸ THUẬT (2 GIAI ĐOẠN)

Phương pháp đánh giá và hướng dẫn tự học

  • Tiêu chí đánh giá: Đánh giá tính chuẩn xác của bản vẽ dựa trên sự tuân thủ các quy định của TCVN (kích thước khổ giấy, tỷ lệ, độ rộng nét vẽ, định dạng chữ viết TCVN 6-85, cách bố trí khung tên và quy cách ghi kích thước).
  • Hướng dẫn tự học: Người học cần luyện viết chữ số kỹ thuật theo các khổ mẫu (từ 2,5 đến 40 mm), đặc biệt rèn luyện các khổ chữ nhỏ 2,5 và 3,5 mm; luyện tập phân tích hình dạng vật thể từ khối hình học cơ bản; thực hiện đầy đủ trình tự vẽ mờ trước khi tô đậm nhằm tránh sửa chữa gây hỏng bề mặt giấy vẽ.

Điểm nổi bật và cập nhật

Hệ thống hóa các Tiêu chuẩn Việt Nam (TCVN) và Tiêu chuẩn Quốc tế (ISO)

Giáo trình tích hợp một hệ thống tiêu chuẩn kỹ thuật hoàn chỉnh đang được áp dụng trong công nghiệp và xây dựng:

  • Quy cách trình bày bản vẽ: TCVN 7285:2003 (ISO về khổ giấy), TCVN 7286:2003 (quy định tỷ lệ thu nhỏ, nguyên hình, phóng to), TCVN 0008-93 (quy định 8 loại nét vẽ và thứ tự ưu tiên nét vẽ), TCVN 6-85 (quy định kiểu chữ và số khổ từ 2,5 đến 40 mm, nghiêng 75° hoặc đứng).
  • Nguyên tắc biểu diễn: TCVN 8-2002 (ISO 128:1982 - quy định 6 hình chiếu cơ bản, phương pháp E góc phần tư thứ nhất và phương pháp A góc phần tư thứ ba), TCVN 8-44:2003 (ISO 128-40:2001 - quy tắc biểu diễn hình cắt và mặt cắt dùng cho bản vẽ cơ khí).
  • Chi tiết máy và mối ghép: TCVN 2247-77 và TCVN 2248-77/78 (ren hệ mét bước lớn và bước nhỏ), TCVN 4681-89 (ren ống hình trụ G, ren ống hình côn R và Rc), TCVN 4673-89 (ren hình thang Tr), TCVN 1892-76 (bu lông tiêu chuẩn).
Loại tiêu chuẩn Ký hiệu tiêu chuẩn Nội dung quy định chính
Khổ giấy TCVN 7285:2003 Quy cách khổ chính (A0, A1, A2, A3, A4) và khổ phụ
Tỷ lệ TCVN 7286:2003 Dãy tỷ lệ thu nhỏ, nguyên hình (1:1), phóng to
Nét vẽ TCVN 0008-93 Phân loại nét vẽ, chiều rộng nét ($S$) và thứ tự ưu tiên nét
Chữ viết TCVN 6-85 Dạng chữ đứng, chữ nghiêng 75°, các cỡ chữ 2,5 - 40 mm
Biểu diễn TCVN 8-2002 6 mặt phẳng chiếu cơ bản, phương pháp E và phương pháp A
Hình cắt, mặt cắt TCVN 8-44:2003 Quy tắc biểu diễn hình cắt, mặt cắt theo ISO 128-40:2001
Ren hệ mét TCVN 2247-77, 2248-77 Prôfin tam giác đều 60°, kích thước ren theo mm
Ren ống TCVN 4681-89 Prôfin tam giác cân 55°, ren trụ (G), ren côn (R, Rc) theo inch
Ren hình thang TCVN 4673-89 Prôfin thang cân 30°, ký hiệu Tr theo mm
Bu lông TCVN 1892-76 Ký hiệu và bảng tra kích thước bu lông tiêu chuẩn

Ứng dụng thực tế trong sản xuất cơ khí

Giáo trình nêu rõ mối quan hệ trực tiếp giữa bản vẽ kỹ thuật với dây chuyền sản xuất: bản vẽ là tài liệu kỹ thuật chứa đựng đầy đủ thông tin để chỉ đạo gia công chế tạo, đồng thời là căn cứ pháp lý kỹ thuật duy nhất để bộ phận kiểm tra chất lượng (KCS) tiến hành đo đạc, đánh giá các thông số kỹ thuật của sản phẩm.

Đối tượng sử dụng giáo trình

  • Học sinh, sinh viên: Tài liệu học tập chính thức cho học sinh, sinh viên học nghề Công nghệ kỹ thuật cơ khí trình độ trung cấp tại các trường cao đẳng nghề, trung cấp nghề; tài liệu tham khảo cho sinh viên cao đẳng và đại học kỹ thuật các khối ngành cơ khí, chế tạo máy, cơ điện tử.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành học phần Tin học cơ bản; nắm vững kiến thức toán học và hình học phẳng, hình học không gian ở cấp độ phổ thông cơ sở.
  • Giảng viên và cán bộ đào tạo: Sử dụng làm giáo trình giảng dạy môn học Vẽ kỹ thuật cơ khí (MH 07); làm khung chuẩn xây dựng đề cương bài giảng, thiết kế ngân hàng bài tập thực hành, đề thi và thang tiêu chí chấm điểm bản vẽ kỹ thuật.
  • Kỹ thuật viên và công nhân gia công: Tài liệu tra cứu các quy chuẩn TCVN/ISO về ký hiệu ren, mối ghép hàn, dung sai kích thước, quy ước nét vẽ và phương pháp đọc các bản vẽ chi tiết, bản vẽ lắp trong thực tế sản xuất tại xưởng cơ khí.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Giáo trình được biên soạn chuyên biệt cho học sinh - sinh viên theo học trình độ trung cấp nghề Công nghệ kỹ thuật cơ khí, đồng thời phù hợp làm tài liệu cơ sở cho sinh viên cao đẳng kỹ thuật, giáo viên giảng dạy môn vẽ kỹ thuật cơ sở và công nhân cơ khí cần tài liệu tra cứu quy ước bản vẽ.

2. Cần kiến thức nền nào để học môn học này?

Theo khung chương trình, môn học MH 07 yêu cầu người học đã học xong môn Tin học cơ bản và có nền tảng kiến thức toán hình học (hình học phẳng và hình học không gian sơ cấp) để tiếp thu các khái niệm về phép chiếu, đồ thức và giao tuyến.

3. Điểm khác biệt của giáo trình này so với các tài liệu vẽ kỹ thuật khác là gì?

Giáo trình tập trung hệ thống hóa đầy đủ các mã Tiêu chuẩn Việt Nam (TCVN) chuyên ngành cơ khí tương thích với Tiêu chuẩn Quốc tế (ISO); trình bày các bước dựng hình hình học cụ thể và quy trình 7 bước tô đậm rõ ràng; đồng thời tích hợp khung tên mẫu dành riêng cho hoạt động học tập gồm 11 trường thông tin chuẩn.

4. Làm sao để tự học và rèn luyện kỹ năng vẽ kỹ thuật hiệu quả?

Người học cần tuân thủ nghiêm ngặt 2 giai đoạn: dựng nét vẽ mờ bằng bút chì cứng (H, 2H), kiểm tra tính chính xác rồi mới tiến hành tô đậm bằng bút chì mềm (B, HB) theo đúng thứ tự 7 bước; kết hợp luyện viết chữ mẫu theo tiêu chuẩn TCVN 6-85 và tự giải hệ thống câu hỏi ôn tập cuối mỗi chương.

5. Giáo trình có các tài liệu bổ trợ nào kèm theo?

Nội dung giáo trình được xây dựng dựa trên nguồn tài liệu tham khảo chuẩn gồm giáo trình Vẽ kỹ thuật (năm 2006) và Vẽ kỹ thuật tiêu chuẩn quốc tế (năm 2005) của hai tác giả Trần Hữu Quế và Nguyễn Văn Tuấn, cùng hệ thống các văn bản tiêu chuẩn kỹ thuật nhà nước ban hành (TCVN 7285, TCVN 7286, TCVN 0008, TCVN 6, TCVN 8, TCVN 8-44, TCVN 2247, TCVN 2248, TCVN 4681, TCVN 4673, TCVN 1892).

Kết luận

Giáo trình Vẽ kỹ thuật cơ khí (Mã môn: MH 07) của Khoa Cơ khí - Trường Cao đẳng Nghề Hà Nam là tài liệu đào tạo cơ sở có cấu trúc chặt chẽ, cung cấp toàn diện hệ thống lý thuyết phép chiếu, phương pháp biểu diễn vật thể và các quy chuẩn kỹ thuật theo TCVN/ISO.

Lộ trình học tập xuất phát từ chuẩn hóa dụng cụ, quy chuẩn trình bày bản vẽ -> kỹ thuật dựng hình học -> phép chiếu trực giao và đồ thức -> phân tích giao tuyến -> phương pháp biểu diễn hình cắt/mặt cắt/trục đo -> đọc và lập bản vẽ chi tiết, bản vẽ lắp. Đây là nền tảng kỹ thuật bắt buộc để người học tiếp tục hoàn thành các mô đun chuyên ngành nghề Công nghệ kỹ thuật cơ khí và tiếp cận việc ứng dụng phần mềm thiết kế trên máy tính trong thực tiễn sản xuất.
