Giáo Trình Mô Hình Hóa Sản Phẩm Cơ Khí Nghề Vẽ và Thiết Kế Trên Máy Tính

Giáo trình nghiên cứu mô hình hóa sản phẩm cơ khí nghề vẽ và thiết kế trên máy tính cao đẳng, trình bày lý thuyết rõ ràng, minh họa ví dụ thực tế, phù hợp sinh viên kỹ thuật.

• Tác giả: Vũ Trung Thưởng
• Trường học: Trường Cao Đẳng Nghề Việt Nam - Hàn Quốc
• Chuyên ngành: Vẽ và thiết kế trên máy tính
• Đề tài: Giáo Trình Mô Hình Hóa Sản Phẩm Cơ Khí
• Loại tài liệu: Giáo trình
• Năm xuất bản: 2021
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI NÓI ĐẦU
• 1. Chương 1: Giới thiệu tổng quan về phần mềm Autodesk Inventor
• 1.1. Tạo file mới trên Inventor
• 1.2. Mở file sẵn có trên Inventor
• 1.3. Hệ thống file dự án (Projects)
• 1.3.1. Thiết đặt Projects Folder
• 1.3.2. Tạo Project mới
• 1.3.3. Mở Project có sẵn
• 2. Chương 2: Môi trường vẽ phác biên dạng 2D (Sketch) trong Inventer
• 2.1. Giới thiệu chung
• 2.2. Công cụ vẽ phác
• 2.2.1. Lệnh Circle: có 2 kiểu vẽ
• 2.2.2. Lệnh Arc: có 3 kiểu vẽ
• 2.2.3. Lệnh Rectangle: có 4 kiểu vẽ
• 2.2.4. Lệnh Slot: có 5 kiểu vẽ
• 2.2.5. Lệnh Spline: có 3 kiểu vẽ
• 2.2.6. Lệnh Equation Curve
• 2.2.7. Lệnh Fillet: có 2 kiểu vẽ
• 2.2.8. Lệnh Polygon: có 2 kiểu vẽ
• 2.2.9. Lệnh Text: có 2 kiểu
• 2.3. Công cụ ghi kích thước và ràng buộc vị trí
• 2.3.1. Công cụ ghi kích thước: có 2 kiểu
• 2.3.2. Công cụ ràng buộc vị trí
• 2.4. Công cụ sao chép và hiệu chỉnh đối tượng
• 2.4.1. Công cụ sao chép đối tượng
• 2.4.2. Công cụ hiệu chỉnh đối tượng
• 2.5. Trình tự các bước thực hiện
• 2.6. Bài tập chương 2
• 3. Chương 3: Môi trường tạo mô hình 3D (Part)
• 3.1. Công cụ tạo mô hình 3D
• 3.2. Các lệnh hoàn thiện khối
• 3.2.1. Lệnh Move Face
• 3.2.2. Lệnh Move Bodies
• 3.2.3. Lệnh Bend Part
• 3.3. Bài tập chương 3
• 4. Chương 4: Tạo thêm các hình khối phụ trên chi tiết
• 4.1. Công cụ thêm hình khối (Công cụ sao chép mô hình 3D)
• 4.1.1. Lệnh Rectangular Pattern
• 4.1.2. Lệnh Circular Pattern
• 4.2. Vẽ các đường trong không gian 3 chiều
• 4.3. Gán vật liệu và tô màu cho chi tiết
• 4.3.1. Màu sắc - Color
• 4.3.2. Nguồn sáng - Lighting
• 4.4. Thao tác với các thành phần của chi tiết
• 4.4.1. Cho hiện các thành phần của chi tiết tại trình duyệt
• 4.4.2. Cho ẩn cạnh
• 4.4.3. Đặt thuộc tính cho cạnh
• 4.4.4. Thao tác với các thành phần của chi tiết - Part
• 4.5. Bài tập chương 4
• 5. Chương 5: Thiết kế kim loại tấm (Sheet metal)
• 5.1. Giới thiệu chung
• 5.2. Môi trường thiết kế kim loại tấm (Sheet metal)
• 5.3. Thiết lập kiểu kim loại tấm Sheet Metal Styles
• 5.4. Các lệnh hỗ trợ thiết kế kim loại tấm
• 5.4.1. Tạo mặt kim loại tấm
• 5.4.2. Tạo gờ biên dạng (Contour flange)
• 5.4.3. Cắt biên dạng từ mô hình tấm (cut)
• 5.4.4. Tạo gờ mép (Flange)
• 5.4.5. Tạo mặt uốn cong và các đường nối Bend
• 5.4.6. Tạo mặt uốn cong từ một đường của phác thảo Fold
• 5.4.7. Tạo đường nối góc Corner Seam
• 5.4.8. Tạo vật khai triển Flat Pattern
• 5.5. Các công cụ thiết kế kim loại tấm
• 6. Chương 6: Môi trường lắp ráp chi tiết (Assembly) trong Inventor
• 6.1. Giới thiệu chung về môi trường lắp ráp
• 6.2. Chèn và tạo chi tiết trong môi trường lắp ráp
• 6.2.1. Lệnh Place from Content Center
• 6.3. Lệnh ràng buộc Contraint
• 6.4. Các lệnh hiệu chỉnh sau khi lắp ráp
• 6.4.1. Thay đổi khoảng cách ràng buộc giữa các chi tiết
• 6.4.2. Sao chép các chi tiết trong môi trường lắp ráp
• 6.4.3. Chỉnh sửa chi tiết
• 6.4.4. Kiểm tra va chạm
• 6.5. Lắp ghép bằng mối hàn
• 6.5.1. Chuẩn bị trước khi tạo mối hàn và hoàn thiện sau khi hàn
• 6.5.2. Tạo mối hàn
• 6.5.3. Các phương án hiển thị ký hiệu mối hàn
• 6.6. Trình tự các bước thực hiện
• 6.7. Bài tập chương 6
• 7. Chương 7: Tạo các đường ống
• 7.1. Môi trường làm việc
• 7.1.1. Vài nét về Tube & Pipe
• 7.2. Thiết kế hệ thống đường ống Tube&Pipe
• 7.3. Tạo đường ống
• 7.3.1. Bước 1: Khởi động môi trường Tube&Pipe
• 7.3.2. Bước 2: Tạo một cụm đường ống với New Route
• 7.3.3. Bước 3: Định dạng kiểu ống với lệnh
• 7.3.4. Bước 4: Tạo đường dẫn cho một hệ thống ống bằng lệnh Route
• 7.3.5. Bước 5: Chèn ống và các chi tiết liên quan vào đường dẫn đã tạo
• 7.3.6. Bước 7: Tạo thêm đọan ống sử dụng các chức năng Point Snap và Custom Bend
• 7.3.7. Bước 8: Chèn các chi tiết tiêu chuẩn từ thư viện
• 7.3.8. Bước 9: Dùng lệnh Conect Fittings tạo đoạn ống như hình sau
• 7.3.9. Bước 10: Hiệu chỉnh Ống dây (Flexible hose)
• 7.3.10. Bước 11: Hiệu chỉnh đường dẫn cho đường ống cứng hoặc uốn
• 7.3.11. Bước 11: Kết xuất bảng vẽ thống kê các số liệu của đường ống
• 8. Chương 8: Chi tiết thích nghi
• 8.1. Khái niệm chi tiết thích nghi Adapting
• 8.2. Tạo chi tiết thích nghi trong bản thiết kế chi tiết đơn (Ipt –Part)
• 8.2.1. Thiết lập ban đầu liên quan đến tính thích nghi cho chi tiết
• 8.2.2. Tạo ra chi tiết có hình phác thích nghi - Adapting Sketch
• 8.2.3. Tạo hình khối thích nghi - Adapting Features
• 8.3. Ví dụ về sự thích nghi trong lắp ghép
• 9. Chương 9: Môi trường xuất bản vẽ 2D (Drawing) trong Inventor
• 9.1. Giới thiệu chung
• 9.2. Thiết lập các tiêu chuẩn cho bản vẽ
• 9.2.1. Tạo trang giấy vẽ mới
• 9.2.2. Định dạng khổ giấy vẽ
• 9.2.3. Tạo khung bản vẽ
• 9.2.4. Tạo khung tên
• 9.2.5. Sử dụng trang bản vẽ đã thiết kế làm trang bản vẽ mẫu
• 9.3. Tạo các hình biểu diễn 2D từ mô hình 3D đã thiết kế
• 9.3.1. Lệnh Base View
• 9.3.2. Lệnh Projected View
• 9.3.3. Lệnh Break Out
• 9.4. Ghi kích thước
• 9.4.1. Tạo kiểu kích thước
• 9.4.2. Cách ghi kích thước
• 10. Chương 10: Mô phỏng quá trình lắp ráp chi tiết (Presentation) trong Inventor
• 10.1. Giới thiệu chung
• 10.2. Lệnh Create View
• 10.3. Lệnh Tweak Components
• 10.4. Hiệu chỉnh tính năng Tweak Components trên các chi tiết đã tạo
• 10.4.1. Thay đổi khoảng cách di chuyển của chi tiết khi phân rã
• 10.4.2. Xóa tính năng Tweak Components
• 10.4.3. Ẩn hoặc hiển thị đường lắp ráp
• 10.5. Lệnh Precise View Rotation
• 10.6. Trình tự các bước thực hiện
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Giới thiệu tổng quan về Giáo Trình Mô Hình Hóa Sản Phẩm Cơ Khí

Giáo trình "Mô hình hóa sản phẩm cơ khí" là tài liệu quan trọng cho sinh viên ngành cơ khí. Tài liệu này giúp người học nắm vững các kỹ năng cần thiết để thiết kế và mô phỏng sản phẩm cơ khí trên máy tính. Với sự phát triển của công nghệ, việc sử dụng phần mềm như Autodesk Inventor đã trở thành một phần không thể thiếu trong quá trình học tập và làm việc. Giáo trình cung cấp kiến thức từ cơ bản đến nâng cao, giúp sinh viên có thể tự tin trong việc thiết kế và tạo ra các sản phẩm cơ khí chất lượng.

1.1. Tầm quan trọng của mô hình hóa sản phẩm cơ khí

Mô hình hóa sản phẩm cơ khí giúp sinh viên hiểu rõ hơn về cấu trúc và chức năng của các chi tiết máy. Việc này không chỉ nâng cao khả năng thiết kế mà còn giúp sinh viên phát triển tư duy sáng tạo trong lĩnh vực cơ khí.

1.2. Các phần mềm hỗ trợ mô hình hóa sản phẩm

Phần mềm Autodesk Inventor là một trong những công cụ phổ biến nhất trong ngành cơ khí. Nó cho phép người dùng tạo ra các mô hình 3D chính xác và nhanh chóng, từ đó xuất bản vẽ 2D một cách dễ dàng.

II. Vấn đề và thách thức trong mô hình hóa sản phẩm cơ khí

Mô hình hóa sản phẩm cơ khí không chỉ đơn thuần là việc sử dụng phần mềm. Nó còn bao gồm việc hiểu rõ các nguyên lý thiết kế, quy trình sản xuất và các tiêu chuẩn kỹ thuật. Một trong những thách thức lớn nhất là việc làm quen với giao diện và các lệnh của phần mềm. Sinh viên thường gặp khó khăn trong việc áp dụng lý thuyết vào thực tiễn, dẫn đến việc thiết kế không đạt yêu cầu.

2.1. Khó khăn trong việc sử dụng phần mềm CAD

Nhiều sinh viên gặp khó khăn trong việc làm quen với các lệnh và tính năng của phần mềm CAD. Việc này có thể dẫn đến việc thiết kế không hiệu quả và tốn thời gian.

2.2. Thiếu kiến thức về quy trình thiết kế

Một số sinh viên chưa nắm vững quy trình thiết kế sản phẩm, từ khâu ý tưởng đến khâu hoàn thiện bản vẽ. Điều này ảnh hưởng đến chất lượng sản phẩm cuối cùng.

III. Phương pháp hiệu quả trong mô hình hóa sản phẩm cơ khí

Để vượt qua các thách thức trong mô hình hóa sản phẩm cơ khí, sinh viên cần áp dụng các phương pháp học tập hiệu quả. Việc thực hành thường xuyên và tham gia các khóa học bổ sung sẽ giúp nâng cao kỹ năng thiết kế. Ngoài ra, việc tìm hiểu các tài liệu tham khảo và tham gia vào các dự án thực tế cũng rất quan trọng.

3.1. Thực hành thường xuyên với phần mềm

Thực hành là cách tốt nhất để làm quen với phần mềm. Sinh viên nên dành thời gian để thực hiện các bài tập và dự án nhỏ nhằm củng cố kiến thức.

3.2. Tham gia các khóa học bổ sung

Các khóa học bổ sung về thiết kế cơ khí và phần mềm CAD sẽ giúp sinh viên nắm vững kiến thức và kỹ năng cần thiết để thành công trong lĩnh vực này.

IV. Ứng dụng thực tiễn của mô hình hóa sản phẩm cơ khí

Mô hình hóa sản phẩm cơ khí có nhiều ứng dụng thực tiễn trong ngành công nghiệp. Từ việc thiết kế các chi tiết máy đến việc mô phỏng quá trình lắp ráp, tất cả đều cần đến kỹ năng mô hình hóa. Việc áp dụng các kỹ thuật mô hình hóa giúp nâng cao hiệu quả sản xuất và giảm thiểu sai sót trong quá trình thiết kế.

4.1. Thiết kế chi tiết máy

Mô hình hóa giúp thiết kế các chi tiết máy chính xác, từ đó tạo ra sản phẩm chất lượng cao. Việc này cũng giúp giảm thiểu thời gian và chi phí sản xuất.

4.2. Mô phỏng quá trình lắp ráp

Mô phỏng quá trình lắp ráp giúp kiểm tra tính khả thi của thiết kế trước khi sản xuất. Điều này giúp phát hiện sớm các vấn đề và điều chỉnh thiết kế kịp thời.

V. Kết luận và tương lai của mô hình hóa sản phẩm cơ khí

Mô hình hóa sản phẩm cơ khí là một lĩnh vực đang phát triển mạnh mẽ. Với sự tiến bộ của công nghệ, các phần mềm thiết kế ngày càng trở nên mạnh mẽ và dễ sử dụng hơn. Tương lai của mô hình hóa sản phẩm cơ khí hứa hẹn sẽ mang lại nhiều cơ hội cho sinh viên và các kỹ sư trong ngành. Việc nắm vững các kỹ năng mô hình hóa sẽ giúp sinh viên tự tin hơn trong sự nghiệp của mình.

5.1. Xu hướng phát triển công nghệ mô hình hóa

Công nghệ mô hình hóa đang phát triển nhanh chóng với nhiều tính năng mới. Sinh viên cần cập nhật thường xuyên để không bị lạc hậu.

5.2. Cơ hội nghề nghiệp trong lĩnh vực cơ khí

Nhu cầu về kỹ sư cơ khí có kỹ năng mô hình hóa ngày càng tăng. Việc nắm vững các kỹ năng này sẽ mở ra nhiều cơ hội nghề nghiệp hấp dẫn.

Nội dung chính

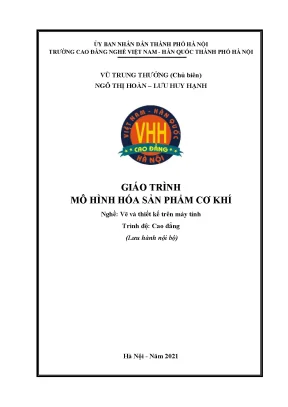

GIÁO TRÌNH MÔ HÌNH HÓA SẢN PHẨM CƠ KHÍ

Thông tin xuất bản và tài liệu:

• Cơ quan chủ quản: Ủy ban Nhân dân Thành phố Hà Nội – Trường Cao đẳng Nghề Việt Nam - Hàn Quốc Thành phố Hà Nội.
• Tác giả: Vũ Trung Thưởng (Chủ biên), Ngô Thị Hoàn, Lưu Huy Hạnh.
• Nghề đào tạo: Vẽ và thiết kế trên máy tính.
• Trình độ đào tạo: Cao đẳng.
• Năm ban hành: 2021 (Lưu hành nội bộ).
• Mã số mô đun: MĐ24.

---

Tổng quan về giáo trình

Giáo trình Mô hình hóa sản phẩm cơ khí (Mã số: MĐ24) là tài liệu đào tạo nghề bắt buộc thuộc chương trình đào tạo trình độ Cao đẳng nghề Vẽ và thiết kế trên máy tính tại Trường Cao đẳng Nghề Việt Nam - Hàn Quốc Thành phố Hà Nội. Về mặt phân bổ chương trình, mô đun MĐ24 được bố trí giảng dạy sau khi người học đã hoàn thành các môn học chung theo quy định của Bộ Lao động - Thương binh và Xã hội, cùng các môn học và mô đun kỹ thuật cơ sở bao gồm MH15, MH16, MH17, MH18, MĐ26 và MĐ27. Thời lượng toàn bộ mô đun là 130 giờ, bao gồm 30 giờ lý thuyết, 90 giờ thực hành/bài tập/thảo luận và 10 giờ kiểm tra định kỳ được tích hợp trực tiếp trong giờ thực hành.

Mục tiêu học tập của giáo trình tập trung vào việc hình thành năng lực khai thác phần mềm Autodesk Inventor Professional để thiết lập mô hình các chi tiết cơ khí trong không gian ba chiều (3D), sau đó kết xuất thành hệ thống bản vẽ kỹ thuật hai chiều (2D). Giáo trình hướng dẫn người học thiết lập mối quan hệ tham số linh hoạt giữa môi trường 2D và 3D, kiểm soát kích thước hình học và mô phỏng cơ cấu chuyển động.

Cấu trúc giáo trình được xây dựng gồm 10 chương, tiếp cận theo quy trình thiết kế cơ khí thực tế: từ quản trị hệ thống tệp dự án (Projects), dựng phác thảo 2D (Sketch), tạo khối 3D (Part), mở rộng các module chuyên biệt (Sheet Metal, Tube & Pipe, Chi tiết thích nghi), đến lắp ráp cụm chi tiết (Assembly), xuất bản vẽ gia công (Drawing) và mô phỏng tháo lắp (Presentation). Tài liệu mang tính định hướng thao tác kỹ thuật chuẩn xác, phân chia tỷ lệ thực hành chiếm 69,2% tổng thời lượng đào tạo.

---

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Nội dung giáo trình gồm 10 chương chuyên đề với cấu trúc logic phát triển từ cơ bản đến phức tạp:

• Chương 1: Giới thiệu tổng quan về phần mềm Autodesk Inventor (5 giờ: 2 LT - 2 TH - 1 KT): Cung cấp kiến thức về giao diện phần mềm (Ribbon bar, thanh trình duyệt Browser, vùng đồ họa), quy trình khởi tạo tệp tin theo hệ đơn vị Metric (.ipt, .iam, .idw, .ipn) và thiết lập hệ thống quản lý dự án (Projects với tệp tin .ipj, cấu hình Projects Folder, Workspace, Local, Workgroup, Library).
• Chương 2: Môi trường vẽ phác biên dạng 2D - Sketch (15 giờ: 3 LT - 11 TH - 1 KT): Trình bày các công cụ dựng hình học cơ sở trên các mặt phẳng chuẩn ($xy, yz, xz$): lệnh đoạn thẳng Line, đường tròn Circle (2 kiểu vẽ: Center Point, Tangent), cung tròn Arc (3 kiểu vẽ: Three Point, Tangent, Center Point), hình chữ nhật Rectangle (4 kiểu: Two Point, Three Point, Two Point Center, Three Point Center), rãnh then Slot (5 kiểu), đường cong Spline (Control Vertex, Interpolation, Bridge Curve), đường cong hàm số Equation Curve (ví dụ: $y = \frac{x^2}{5} + 6$), đa giác Polygon (nội tiếp Inscribed, ngoại tiếp Circumscribed), góc bo Fillet, vát mép Chamfer (Distance, Distance & Distance, Distance & Angle), cùng hệ thống gán ràng buộc hình học (Geometric Constraints) và kích thước (Dimensional Constraints).
• Chương 3: Môi trường tạo mô hình 3D - Part (20 giờ: 5 LT - 13 TH - 2 KT): Hướng dẫn các lệnh biến đổi từ biên dạng 2D sang khối 3D (Extrude, Revolve), cùng các công cụ hiệu chỉnh khối chuyên sâu như Move Face, Move Bodies và Bend Part.
• Chương 4: Tạo thêm các hình khối phụ trên chi tiết (20 giờ: 5 LT - 15 TH): Cung cấp các lệnh nhân bản đối tượng 3D dạng mảng (Rectangular Pattern, Circular Pattern), công cụ vẽ đường dẫn trong không gian 3 chiều (3D Sketch), gán thuộc tính vật liệu, màu sắc (Color Scheme), thiết lập nguồn sáng (Lighting) và quản lý hiển thị các thành phần chi tiết.
• Chương 5: Thiết kế kim loại tấm - Sheet Metal (10 giờ: 2 LT - 7 TH - 1 KT): Trình bày môi trường kim loại tấm, thiết lập thông số vật liệu (Sheet Metal Styles), các lệnh tạo hình tấm gồm Face, Contour Flange, Flange, Cut, uốn góc Bend, gập nếp Fold, xử lý mối nối góc Corner Seam và tạo bản vẽ khai triển phẳng Flat Pattern.
• Chương 6: Môi trường lắp ráp chi tiết - Assembly (20 giờ: 4 LT - 14 TH - 2 KT): Hướng dẫn chèn chi tiết từ thư viện chi tiết tiêu chuẩn Content Center, thiết lập các quan hệ lắp ghép thông qua hệ thống ràng buộc (Constraint), sao chép chi tiết, kiểm tra giao thoa va chạm (Check Collision) và thiết kế mối ghép hàn (Weldment).
• Chương 7: Tạo các đường ống - Tube & Pipe (10 giờ: 2 LT - 8 TH): Cung cấp quy trình thiết kế hệ thống đường ống công nghiệp qua môi trường Tube & Pipe: tạo tuyến ống New Route, định dạng kiểu ống, sử dụng Point Snap, Custom Bend, chèn phụ kiện tiêu chuẩn bằng lệnh Connect Fittings, hiệu chỉnh ống mềm Flexible Hose và kết xuất bảng kê vật tư đường ống.
• Chương 8: Chi tiết thích nghi - Adaptive Parts (10 giờ: 2 LT - 7 TH - 1 KT): Trình bày khái niệm và cơ chế gán tính năng thích nghi (Adapting Sketch, Adapting Features) để các kích thước hình học tự động điều chỉnh theo kích thước của chi tiết liên kết trong cụm lắp ráp.
• Chương 9: Môi trường xuất bản vẽ 2D - Drawing (20 giờ: 5 LT - 13 TH - 2 KT): Hướng dẫn thiết lập tiêu chuẩn bản vẽ, tạo khổ giấy vẽ, lập khung bản vẽ, khung tên mẫu, tạo các hình biểu diễn từ mô hình 3D (lệnh Base View, Projected View, hình cắt trích Break Out) và thiết lập hệ thống ghi kích thước hoàn chỉnh.
• Chương 10: Mô phỏng quá trình lắp ráp chi tiết - Presentation (Môi trường .ipn): Hướng dẫn tạo góc nhìn phân rã Create View, thiết lập tọa độ tháo lắp với lệnh Tweak Components, điều chỉnh khoảng cách di chuyển phân rã, ẩn/hiện đường dẫn lắp ráp và hiệu chỉnh góc xoay khung nhìn Precise View Rotation.

Kiến thức nền tảng được xây dựng

Giáo trình củng cố ba khối kiến thức cơ sở trong kỹ thuật thiết kế máy:

1. Nguyên lý quản lý dữ liệu thiết kế theo dự án: Thông qua cấu trúc Project của phần mềm Autodesk Inventor, xác định các đường dẫn tìm kiếm độc lập gồm Workspace (thư mục làm việc cá nhân), Local (vùng lưu trữ cục bộ), Workgroup (vùng chia sẻ qua mạng nội bộ) và Library (thư viện các chi tiết tiêu chuẩn không biến đổi như bu lông, then, ổ lăn).
2. Nguyên lý tạo hình dựa trên ràng buộc tham số: Thiết lập mối quan hệ toán học và hình học trên mặt phẳng 2D trước khi thực hiện chuyển đổi không gian 3D. Các ràng buộc hình học (song song, vuông góc, tiếp tuyến, đồng tâm) kết hợp cùng ràng buộc kích thước bảo đảm biên dạng luôn khép kín và xác định hoàn toàn.
3. Nguyên lý quan hệ thích nghi và liên kết lắp ghép: Xây dựng mô hình tĩnh và động thông qua hệ thống vector bậc tự do trong môi trường Assembly, kết hợp cơ chế thích nghi Adapting để chi tiết phụ thuộc tự thay đổi theo kích thước của chi tiết cơ sở.

Kỹ năng phát triển

• Kỹ năng kỹ thuật (Technical Skills): Thao tác chuẩn xác các hệ thống lệnh trên thanh công cụ; dựng hình học phức tạp bằng phương trình toán học Equation Curve; thiết lập bảng phong cách kim loại tấm Sheet Metal Styles; xây dựng tuyến đường ống dẫn cứng và ống mềm linh hoạt.
• Kỹ năng phân tích (Analytical Skills): Phân tích bậc tự do khi lắp ghép cụm máy; kiểm tra điểm va chạm và mức độ giao thoa vật liệu (Interference Check); tính toán hệ số giãn nở góc uốn kim loại tấm để tạo phôi khai triển phẳng.
• Kỹ năng thực hành nghề nghiệp (Practical Competencies): Xuất hồ sơ thiết kế kỹ thuật 2D đáp ứng các quy chuẩn vẽ kỹ thuật cơ khí; thiết lập khung tên, bảng kê chi tiết (Parts List) và trích xuất mặt cắt phục vụ quá trình chế tạo thực tế tại xưởng.

---

Phương pháp giảng dạy và học tập

Giáo trình áp dụng phương pháp đào tạo tích hợp giữa lý thuyết và thực hành, bám sát các yêu cầu thực tế của nghề Vẽ và thiết kế trên máy tính. Trong tổng quỹ thời gian 130 giờ, thời lượng thực hành trực tiếp trên máy tính chiếm 90 giờ, bảo đảm mỗi nội dung lý thuyết đều được chuyển giao thành thao tác kỹ thuật cụ thể.

Mỗi bài học được thiết kế theo trình tự hướng dẫn thao tác từng bước (Step-by-step), đi kèm các thông số kỹ thuật rõ ràng. Ví dụ:

• Quy trình vẽ biên dạng hình chữ nhật $200 \times 100\text{ mm}$ bằng phím chuyển đổi Tab.
• Bo tròn góc giao giữa hai đối tượng với bán kính $R = 20\text{ mm}$ bằng lệnh 2D Fillet.
• Vát mép góc giao bằng lệnh Chamfer thông qua 3 chế độ lựa chọn kích thước cụ thể: Distance, Distance & Distance, Distance & Angle.
• Dựng đường cong hàm số $y = \frac{x^2}{5} + 6$ trong khoảng giới hạn biến số $-10 < x < 10$.

Về phương pháp đánh giá, mô đun sử dụng hình thức kiểm tra tích hợp định kỳ (10 giờ kiểm tra được phân bổ vào các bài 1, 2, 3, 5, 6, 8, 9). Kết quả học tập được đánh giá dựa trên mức độ hoàn thiện của sản phẩm CAD: tính đầy đủ của các ràng buộc biên dạng, độ chính xác kích thước 3D, sự hợp lý khi phân bổ đường ống và mối hàn, cùng tính chuẩn xác của bản vẽ kỹ thuật 2D được kết xuất.

Hướng dẫn tự học yêu cầu người học vận hành phần mềm theo hệ thống dự án cá nhân được thiết lập sẵn trong tệp .ipj, hoàn thành các bài tập thực hành cuối mỗi chương (Bài tập chương 2, 3, 4, 6) và tự kiểm tra tính tương thích của mô hình 3D thông qua việc xuất hình chiếu 2D.

---

Điểm nổi bật và cập nhật

• Chuyển đổi phương thức thiết kế sang công nghệ CAD 3D tham số: Giáo trình phản ánh quy trình thiết kế cơ khí hiện đại dựa trên phần mềm Autodesk Inventor Professional. Thay vì vẽ bản vẽ 2D tĩnh theo phương pháp truyền thống, người học tạo lập mô hình không gian 3 chiều trước, sau đó phần mềm tự động trích xuất thành các hình chiếu vuông góc, hình cắt và bảng thống kê chi tiết.
• Mở rộng các module thiết kế chuyên ngành: Tài liệu không dừng lại ở việc tạo khối chi tiết cơ bản (Part Modeling), mà tích hợp trực tiếp 4 module chuyên sâu thường gặp trong chế tạo cơ khí:
  1. Module kim loại tấm (Sheet Metal) với các tính năng tạo đường gấp nếp, gờ viền và xuất phôi trải phẳng Flat Pattern.
  2. Module đường ống (Tube & Pipe) phục vụ xây dựng mạng lưới truyền dẫn chất lỏng/khí.
  3. Module mối hàn (Weldment) trong môi trường lắp ráp.
  4. Module mô phỏng tháo lắp (Presentation) phục vụ công tác hướng dẫn lắp ráp và bảo trì máy.
• Chuẩn hóa dữ liệu theo hệ thống Content Center: Khai thác kho thư viện chi tiết tiêu chuẩn gồm bu lông, đai ốc, vòng đệm, then, ổ lăn, lò xo và bánh răng. Điều này giúp giảm thiểu thời gian dựng hình các chi tiết phụ trợ và tập trung vào các cụm chi tiết máy chính.

---

Đối tượng sử dụng giáo trình

Giáo trình Mô hình hóa sản phẩm cơ khí được biên soạn phục vụ các nhóm đối tượng cụ thể:

• Sinh viên hệ Cao đẳng: Sinh viên năm thứ hai hoặc năm thứ ba ngành Vẽ và thiết kế trên máy tính, ngành Cắt gọt kim loại, Công nghệ Kỹ thuật Cơ khí, Chế tạo máy tại các trường cao đẳng nghề và cơ sở giáo dục nghề nghiệp.
• Yêu cầu điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành các môn học chung theo chương trình đào tạo nghề, cùng các môn học/mô đun kỹ thuật cơ sở gồm: MH15, MH16, MH17, MH18 (Vẽ kỹ thuật cơ khí, Dung sai lắp ghép, Cơ lý thuyết, Sức bền vật liệu) và MĐ26, MĐ27 (Phần mềm thiết kế đồ họa 2D cơ bản).
• Giảng viên và cán bộ đào tạo nghề: Sử dụng làm tài liệu giảng dạy chính thức cho mô đun MĐ24; làm căn cứ xây dựng giáo án tích hợp, bài tập thực hành phòng máy và tiêu chí đánh giá kỹ năng nghề.
• Kỹ thuật viên và cán bộ kỹ thuật: Sử dụng làm tài liệu tham khảo để tra cứu trình tự thao tác các lệnh chuyên biệt trong Autodesk Inventor, cấu hình hệ thống tệp dự án và phương pháp kết xuất bản vẽ kỹ thuật 2D từ mô hình 3D.

---

Câu hỏi thường gặp

1. Giáo trình này được biên soạn cho đối tượng nào và thuộc trình độ nào?

Giáo trình được biên soạn phục vụ đào tạo trình độ Cao đẳng nghề cho nghề Vẽ và thiết kế trên máy tính, trực thuộc chương trình đào tạo của Trường Cao đẳng Nghề Việt Nam - Hàn Quốc Thành phố Hà Nội. Ngoài ra, tài liệu phù hợp làm tài liệu học tập cho sinh viên các ngành kỹ thuật cơ khí, chế tạo máy và cơ điện tử.

2. Người học cần đáp ứng những điều kiện tiên quyết nào trước khi học mô đun này?

Sinh viên cần hoàn thành các môn học chung theo quy định và các môn học/mô đun kỹ thuật cơ sở trong chương trình đào tạo, cụ thể là các môn học MH15, MH16, MH17, MH18 và các mô đun MĐ26, MĐ27. Người học cần nắm vững kiến thức đọc bản vẽ kỹ thuật cơ khí, dung sai lắp ghép và kỹ năng sử dụng máy tính cơ bản.

3. Giáo trình tiếp cận mô hình hóa 3D khác biệt như thế nào so với việc vẽ kỹ thuật 2D truyền thống?

Tài liệu hướng dẫn quy trình thiết kế hiện đại: người học tạo lập mô hình vật thể trong không gian 3D (Part/Assembly), sau đó hệ thống sẽ tự động tạo ra các hình chiếu 2D vuông góc, hình cắt trích (Break Out) và kích thước liên kết trong môi trường Drawing. Mọi sự thay đổi về kích thước trên mô hình 3D sẽ tự động cập nhật lên bản vẽ 2D và ngược lại.

4. Phương pháp tự học giáo trình như thế nào để đạt hiệu quả cao?

Người học cần thiết lập một hệ thống Project riêng biệt trong phần mềm Autodesk Inventor theo hướng dẫn tại Chương 1. Trong quá trình học, cần thực hiện tuần tự các bước hướng dẫn lệnh mẫu (nhập thông số kích thước cụ thể, thiết lập đầy đủ ràng buộc hình học), sau đó hoàn thành toàn bộ các bài tập thực hành cuối các Chương 2, Chương 3, Chương 4 và Chương 6.

5. Giáo trình có cung cấp tài liệu hoặc thư viện bổ trợ nào kèm theo không?

Tài liệu hướng dẫn khai thác trực tiếp thư viện chi tiết tiêu chuẩn Content Center có sẵn trong phần mềm Autodesk Inventor (chứa các loại bulông, đai ốc, ổ bi, bánh răng, lò xo tiêu chuẩn). Đồng thời, tài liệu cung cấp danh mục tài liệu tham khảo chuyên ngành tại trang 320 để người học mở rộng kiến thức.

---

Kết luận

Giáo trình Mô hình hóa sản phẩm cơ khí (Mã số: MĐ24) do nhóm tác giả Vũ Trung Thưởng (Chủ biên), Ngô Thị Hoàn và Lưu Huy Hạnh biên soạn là tài liệu đào tạo nghề mang tính hệ thống và chuẩn hóa kỹ thuật cao. Tài liệu cung cấp trọn vẹn quy trình xây dựng sản phẩm cơ khí trên phần mềm Autodesk Inventor, từ khâu quản lý dự án, phác thảo 2D, mô hình hóa 3D, thiết kế kim loại tấm, lắp ráp mối hàn, chạy tuyến đường ống đến xuất bản vẽ gia công 2D và mô phỏng tháo lắp.

Lộ trình học tập được thiết kế tuyến tính trong 130 giờ giúp người học làm chủ các công cụ CAD 3D chuyên nghiệp. Tài liệu đóng vai trò nền tảng kỹ thuật trực tiếp, hỗ trợ sinh viên hoàn thiện kỹ năng nghề nghiệp và đáp ứng các tiêu chuẩn kỹ thuật trong sản xuất cơ khí công nghiệp.

Trích đoạn nội dung tài liệu

Chương 1 Giới thiệu tổng quan về phần mềm Autodesk Inventor Mục tiêu của bài: - Trình bày được tính năng nổi trội của Autodesk Inventer trong xu hướng thiết kế là tạo các chi tiết trong không gian 3 chiều sau đó kết xuất ra thành các bản vẽ thiết kế; - Trình bày được quy trình làm việc trong Autodesk Inventer; - Nhận diện, thao tác được với giao diện màn hình của Autodesk Inventer; - Biết cách gọi lệnh, các bước trong quá trình thực hiện lệnh, chọn được đối tượng, sử dụng được các phím tắt thông dụng của phần mềm; - Tổ chức được dự án để quản lý các tập tin dữ liệu và tập tin tham khảo. Tính năng Autodesk Inventor được phát triển bởi công ty phần mềm Autodesk_USA, là phần mềm thiết kế mô hình 3D phổ biến hiện nay. Đây là phần mềm được phát triển chuyên cho thiết kế các sản phẩm cơ khí, có giao diện trực quan, giúp người dùng thuận tiện khi sử dụng với những tính năng nổi trội như sau: - Xây dựng dễ dàng mô hình 3D của chi tiết (Part). - Thiết lập các bản 2D từ mô hình 3D nhanh chóng và chuẩn xác (Drawing).

- Tạo bản vẽ lắp từ các chi tiết đã thiết kế một cách tối ưu (Assembly). - Mô phỏng quá trình tháo lắp các chi tiết từ bản vẽ lắp hoàn chỉnh một cách trực quan và sinh động (Presentation). - Thiết kế nhanh các chi tiết kim loại dạng tấm (Sheet metal). - Thiết kế các chi tiết máy như: Trục, bộ truyền bánh răng, bộ truyền đai, bộ truyền xích, mối ghép bulông-đai ốc, cam, chốt, then, ổ bi, lò xo.

một cách nhanh chóng trong môi trường Assembly. - Thiết kế nhanh và chính xác các loại khuôn mẫu (Mold Design). - Thiết kế nhanh các đường ống phức tạp (Pipe&Tupe). - Cho phép sử dụng thư viện các loại dây điện và cáp điện để chạy dây với bán kính uốn phù hợp trong thiết kế điện (Cable &Wiring): - Mô phỏng động và động lực học của cơ cấu máy (Dynamic simulation).

- Phân tích ứng suất, tối ưu hóa thiết kế sản phẩm (Analysis Stress and Optimize) - Thiết kế nhanh các sản phẩm nhựa (Inventor plastic & tooling). 10 - Có thư viện chi tiết đa dạng và chuẩn hóa (Content center). - Liên kết được với nhiều phần mềm CAD khác. Khởi động Cách 1: Vào menu Start/All Programs/Autodesk/Autodesk Inventor 2015/Autodesk Inventor Professional 2015.

Cách 2: Nhấp đúp chuột vào biểu tượng trên Desktop. Giao diện Khi khởi động xong, sẽ xuất hiện giao diện của phần mềm Autodesk Inventor phiên bản 2015 như Hình 1.1 Trên giao diện của phần mềm, ta thấy xuất hiện 3 phần chính của cửa sổ, gồm: Các thanh lệnh: Là nơi chứa tất cả các lệnh chức năng của phần mềm, ứng với mỗi thanh lệnh sẽ xuất hiện các lệnh con tương ứng. Ví dụ trong thanh lệnh Get Started sẽ có các lệnh con như Hình 1.2 Thanh trình duyệt Browser: Thể hiện trạng thái ẩn/hiện của các gốc tham chiếu, các lệnh thao tác để tạo thành chi tiết (Part) hay cấu trúc của một cụm lắp ráp (Assembly) như Hình 1.3 Vùng đồ họa: là không gian thể hiện mô hình 3D của các chi tiết, sản phẩm, cụm lắp ráp hay bản vẽ 2D trong quá trình thiết kế. Ứng với mỗi modul của phần mềm: Part, Assembly, Drawing, Presentation… sẽ xuất hiện các vùng đồ họa khác nhau như Hình 1.

Tạo file mới trên Inventor Nhấp chuột vào biểu tượng New trong menu Get Started trên Hình 1.5, khi đó sẽ xuất hiện hộp thoại Create New File như Hình 1.6 Vào mục Metric, chúng ta sẽ thấy 4 Modul chính trên hệ thống phần mềm, gồm: Part: Xây dựng mô hình 3D của vật thể, các chi tiết máy hay thiết bị cơ khí.
