Tổng quan về giáo trình

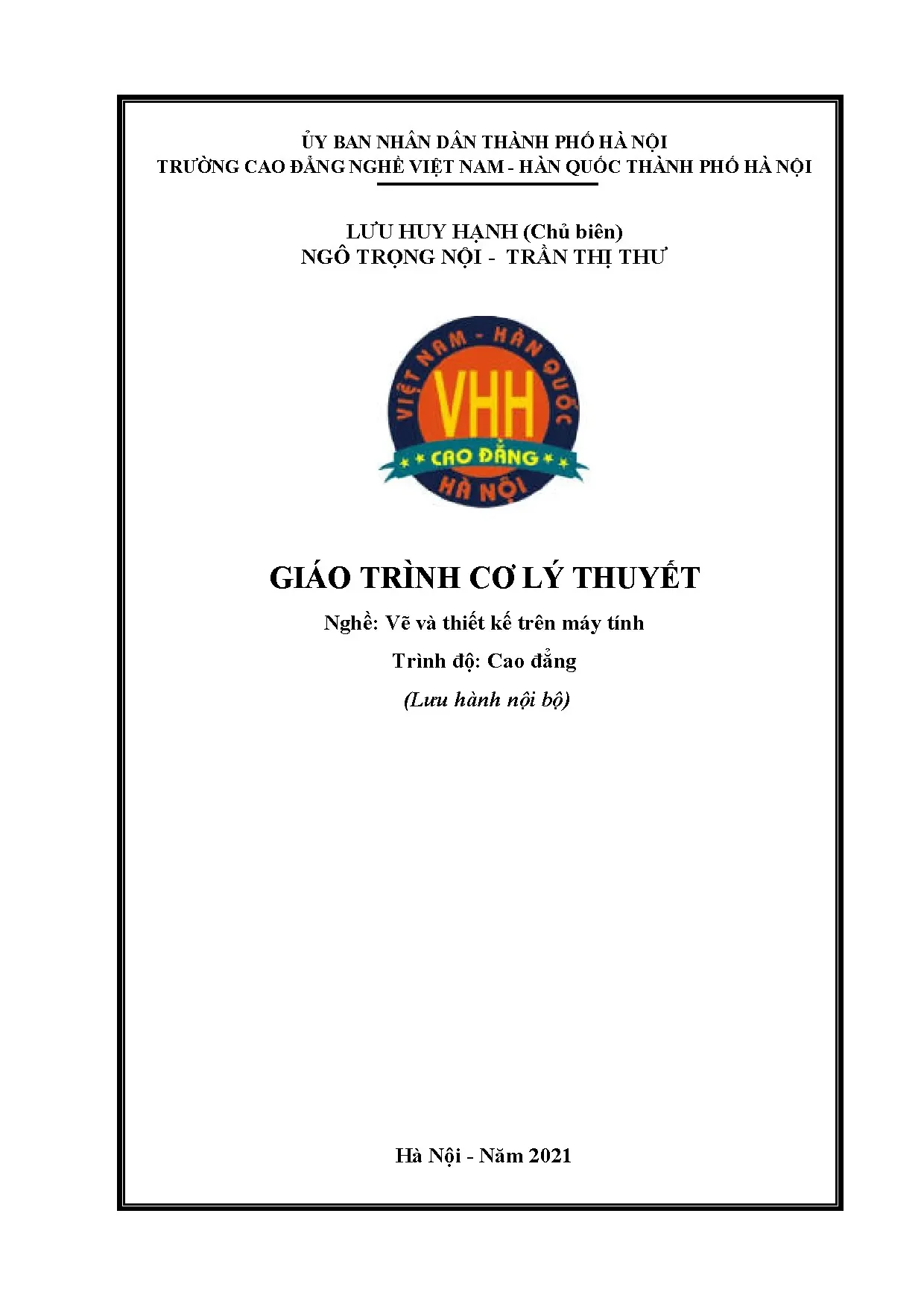

Giáo trình Cơ lý thuyết được biên soạn bởi nhóm tác giả thuộc Khoa Cơ khí, Trường Cao đẳng Nghề Việt Nam – Hàn Quốc thành phố Hà Nội, do Lưu Huy Hạnh làm chủ biên cùng các tác giả Ngô Trọng Nội và Trần Thị Thư. Tài liệu được nghiệm thu và lưu hành nội bộ năm 2021, phục vụ trực tiếp cho nghề Vẽ và thiết kế trên máy tính ở trình độ Cao đẳng, đồng thời làm tài liệu học tập cho bậc Trung cấp và tài liệu tham khảo kỹ thuật cho kỹ thuật viên tại các cơ sở sản xuất.

Trong khung chương trình đào tạo nghề Vẽ và thiết kế trên máy tính, môn học Cơ lý thuyết mang mã số MH 09, được xếp vào học kỳ I của năm thứ nhất. Đây là môn học kỹ thuật cơ sở bắt buộc với tổng thời lượng thực hiện là 30 giờ. Môn học đóng vai trò cầu nối, cung cấp cơ sở cơ học giải tích phục vụ cho việc tiếp thu các học phần kỹ thuật chuyên ngành tiếp theo như Sức bền vật liệu, Nguyên lý máy và Thiết kế chi tiết máy trên các phần mềm chuyên dụng.

Mục tiêu đào tạo của giáo trình được xác định cụ thể trên ba phương diện chuẩn đầu ra:

  • Về kiến thức: Người học trình bày được các định lý, định luật cơ bản của phần Tĩnh học và Động học; phân tích được trạng thái chịu lực của các hệ lực phẳng (đồng quy, song song, bất kỳ); phân tích được các đặc trưng chuyển động cơ bản của chất điểm và vật rắn.
  • Về kỹ năng: Người học biểu diễn và tính toán được trị số của các lực, phản lực liên kết, mômen lực trong các bài toán phẳng; thiết lập phương trình và giải được các bài toán động học cơ bản cho điểm và vật thể chuyển động.
  • Về năng lực tự chủ và trách nhiệm: Hình thành phương pháp tư duy logic kỹ thuật, tác phong tính toán chính xác và tính chủ động trong học tập.

Cấu trúc giáo trình gồm 30 giờ, được phân bổ thành: 19 giờ giảng dạy lý thuyết, 9 giờ bài tập, thực hành, thảo luận và 2 giờ kiểm tra định kỳ. Nội dung chia làm hai khối kiến thức: Phần I: Tĩnh học (16 giờ) và Phần II: Động học (14 giờ). Điểm đặc trưng của tài liệu là phương pháp biên soạn chọn lọc dựa trên chương trình khung của Tổng cục Giáo dục nghề nghiệp, tinh giản dung lượng lý thuyết trừu tượng, tích hợp trọng tâm các kiến thức liên hệ trực tiếp giữa cơ học lý thuyết với bài toán sức bền và cơ cấu máy.

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Giáo trình phân chia nội dung giảng dạy qua 8 chương tương ứng với hai phân hệ kiến thức:

                      CƠ LÝ THUYẾT (MH 09 - 30 GIỜ)
  PHẦN I: TĨNH HỌC (16 giờ)                            PHẦN II: ĐỘNG HỌC (14 giờ)

  • Phần I: Tĩnh học (16 giờ - 10 LT, 5 BT, 1 KT):

    • Chương 1: Những khái niệm cơ bản và các nguyên lý tĩnh học (4 giờ): Cung cấp các định nghĩa về vật rắn tuyệt đối, vật rắn cân bằng, hệ quy chiếu quán tính; các yếu tố đặc trưng của lực (điểm đặt, phương chiều, độ lớn); phân loại hệ lực; 6 tiên đề tĩnh học; khái niệm liên kết và phương pháp giải phóng liên kết cho 6 loại liên kết thường gặp.
    • Chương 2: Hệ lực phẳng đồng quy (4 giờ): Trình bày phương pháp hình học (quy tắc hình bình hành lực, quy tắc tam giác lực, quy tắc đa giác lực đóng kín) và phương pháp giải tích (chiếu lực lên hệ trục tọa độ vuông góc $Oxy$); thiết lập hệ phương trình điều kiện cân bằng $\sum F_{kx} = 0, \sum F_{ky} = 0$; định lý ba lực phẳng không song song cân bằng.
    • Chương 3: Hệ lực phẳng song song – Ngẫu lực – Mô men của một lực đối với một điểm (2 giờ): Quy tắc hợp hai lực song song cùng chiều và ngược chiều; 2 dạng phương trình cân bằng của hệ lực phẳng song song; khái niệm mômen lực đối với một điểm $m_O(\vec{F}) = \pm F \cdot a$; định lý Varignon ($m_O(\vec{R}) = \sum m_O(\vec{F}_i)$); định nghĩa, đặc trưng, 2 tính chất và điều kiện cân bằng của hệ ngẫu lực phẳng.
    • Chương 4: Hệ lực phẳng bất kỳ (6 giờ): Trình bày định lý dời lực song song $\vec{F} \sim (\vec{F}', m)$ với $m = m_B(\vec{F})$; phương pháp thu gọn hệ lực phẳng bất kỳ về một tâm $(R, M_O)$; điều kiện cân bằng tổng quát dưới dạng hệ ba phương trình giải tích: $\sum F_{kx} = 0, \sum F_{ky} = 0, \sum m_O(\vec{F}_k) = 0$.

  • Phần II: Động học (14 giờ - 9 LT, 4 BT, 1 KT):

    • Chương 1: Động học điểm (4 giờ): Khảo sát chuyển động của chất điểm bằng phương pháp vector ($\vec{r} = \vec{r}(t), \vec{v} = \frac{d\vec{r}}{dt}, \vec{a} = \frac{d^2\vec{r}}{dt^2}$), phương pháp tọa độ Descartes ($x(t), y(t), z(t)$) và phương pháp tự nhiên; xác định quỹ đạo, vận tốc, thành phần gia tốc tiếp tuyến $a_t = \frac{dv}{dt}$ và gia tốc pháp tuyến $a_n = \frac{v^2}{R}$.
    • Chương 2: Chuyển động cơ bản của vật rắn (2 giờ): Phân tích hai dạng chuyển động nền tảng gồm chuyển động tịnh tiến (định lý vận tốc và gia tốc mọi điểm như nhau) và chuyển động quay quanh một trục cố định (phương trình $\varphi(t)$, vận tốc góc $\omega = \frac{d\varphi}{dt}$, gia tốc góc $\varepsilon = \frac{d\omega}{dt}$); quan hệ động học của điểm thuộc vật thể quay ($v_M = \omega R, a_t = \varepsilon R, a_n = \omega^2 R$).
    • Chương 3: Chuyển động tổng hợp của điểm (4 giờ): Khảo sát định nghĩa chuyển động tuyệt đối, chuyển động tương đối, chuyển động theo kéo; định lý hợp vận tốc.
    • Chương 4: Chuyển động song phẳng của vật rắn (4 giờ): Định nghĩa chuyển động song phẳng; phương pháp nghiên cứu thông qua phân tích thành chuyển động tịnh tiến cùng một điểm cực và chuyển động quay quanh điểm cực đó; khảo sát chuyển động bằng tâm vận tốc tức thời.

Progression logic của giáo trình tuân thủ trình tự từ tĩnh sang động, từ đối tượng đơn giản (chất điểm) đến đối tượng có kích thước và hình học xác định (vật rắn tuyệt đối), từ các hệ lực đơn giản (đồng quy, song song) đến hệ lực phức tạp (bất kỳ, không gian).

Kiến thức nền tảng được xây dựng

Giáo trình xây dựng hệ thống tiên đề và nguyên lý cơ học cổ điển:

  1. 6 Tiên đề Tĩnh học: Tiên đề 1 về cặp lực cân bằng; Tiên đề 2 về thêm hoặc bớt cặp lực cân bằng (dẫn xuất định lý trượt lực trên đường tác dụng); Tiên đề 3 về hình bình hành lực; Tiên đề 4 về lực tác dụng và phản lực tác dụng giữa hai vật thể; Tiên đề 5 về hóa rắn của vật thể biến dạng cân bằng; Tiên đề 6 về giải phóng và thay thế liên kết.
  2. Nguyên lý giải tích và định lý hình học: Phép chiếu vector lực trên hệ tọa độ Descartes $Oxy$; Định lý ba lực phẳng không song song cân bằng; Định lý Varignon về mômen của hợp lực; Định lý dời lực song song và nguyên lý thu gọn hệ lực về một tâm xác định.
  3. Mô hình hóa động học: Phương pháp vector định vị $\vec{r}(t)$; Phương pháp tọa độ tham số thời gian; Phân tích gia tốc theo phương tiếp tuyến và pháp tuyến trong hệ quy chiếu tự nhiên ($a = \sqrt{a_t^2 + a_n^2}$).

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Nhận diện và thiết lập sơ đồ vật thể tự do (Free Body Diagram) bằng việc giải phóng các liên kết kỹ thuật: liên kết tựa phẳng/mặt cong ($N$), liên kết dây mềm ($T$), liên kết thanh chống/giằng ($S$), liên kết gối đỡ bản lề cố định ($X_A, Y_A$), gối di động ($Y_A$), liên kết ngàm phẳng ($X_A, Y_A, M_A$) và gối cầu ($X_A, Y_A, Z_A$).
  • Kỹ năng phân tích (Analytical skills): Thiết lập và giải hệ phương trình đại số cân bằng tĩnh học để tìm các thành phần phản lực chưa biết; tính toán mômen lực đối với một điểm bất kỳ; xác định vận tốc tức thời, gia tốc toàn phần, gia tốc góc và vận tốc góc trong các chuyển động quay hoặc chuyển động biến đổi đều.
  • Kỹ năng ứng dụng thực hành (Practical competencies): Áp dụng công thức tính toán tải trọng và thông số hình học động học vào các cơ cấu máy điển hình: dầm đỡ nằm ngang, khung thanh giằng chịu tải, hệ thống taro siết bu lông bằng cờ lê, cơ cấu tay quay con trượt $OAB$, tay biên tàu hỏa, trục máy quay giảm tốc và vành vô lăng.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng phương pháp sư phạm kỹ thuật kết hợp giữa thuyết giảng lý thuyết và giải quyết bài toán kỹ thuật thông qua phân bố thời lượng: 19 giờ lý thuyết (chiếm 63,3%), 9 giờ bài tập và thảo luận (chiếm 30%) và 2 giờ kiểm tra (chiếm 6,7%).

Phần / Chương Tên chương, mục Tổng số giờ Lý thuyết Bài tập, thảo luận Kiểm tra
Phần I: Tĩnh học Tổng số 16 10 5 1
Chương 1 Những khái niệm cơ bản và các nguyên lý tĩnh học 4 3 1 0
Chương 2 Hệ lực phẳng đồng quy 4 2 2 0
Chương 3 Hệ lực phẳng song song – Ngẫu lực – Mô men lực 2 2 0 0
Chương 4 Hệ lực phẳng bất kỳ 6 3 2 1
Phần II: Động học Tổng số 14 9 4 1
Chương 1 Động học chất điểm 4 3 1 0
Chương 2 Chuyển động cơ bản của vật rắn 2 1 1 0
Chương 3 Chuyển động tổng hợp của điểm 4 3 1 0
Chương 4 Chuyển động song phẳng của vật rắn 4 2 1 1
Toàn bộ môn học MH 09 30 19 9 2

Hệ thống bài tập mẫu và bài toán tính toán kỹ thuật được tích hợp chi tiết sau mỗi nội dung lý thuyết:

  • Bài toán giải phóng liên kết và cân bằng: Tính phản lực tại gối tựa và tường cho thang $AB$ (Hình 1-23); xác định lực căng dây trong hệ treo quả cầu và vật nặng trọng lực $P$ (Hình 1-24, Hình 2-11); tính lực liên kết thanh giằng trong hệ giá đỡ $ABC$ chịu lực $P = 800\text{ N}$ (Hình 2-10).
  • Bài toán dầm ngàm và dầm gối đỡ chịu lực bất kỳ: Xác định phản lực liên kết tại gối $A, B$ của thanh dầm chịu lực xiên $F = 500\text{ N}$ và trọng lượng bản thân $P = 200\text{ N}$ (Hình 4-4); tính toán phản lực ngàm $X_A, Y_A, M_A$ cho dầm ngàm cứng tại $A$ chịu đồng thời lực tập trung $F, Q$ và mômen tải (Hình 4-5, Hình 4-8).
  • Bài toán động học chất điểm và chuyển động cơ cấu: Xác định quỹ đạo, vận tốc, gia tốc của điểm chuyển động theo phương trình tham số $x = 4t - t^2$; khảo sát vận tốc và gia tốc trung điểm $I$ của thanh truyền trong cơ cấu tay quay con trượt $OAB$ (Hình 1-4); tính toán gia tốc góc và số vòng quay của trục máy giảm tốc từ $n = 600\text{ vòng/phút}$ đến khi dừng hẳn sau $t = 20\text{ s}$ (Hình 2-5).

Hình thức kiểm tra đánh giá gồm 2 bài kiểm tra định kỳ (1 bài kiểm tra ở cuối Phần I sau Chương 4 và 1 bài kiểm tra ở cuối Phần II sau Chương 4) kết hợp hệ thống câu hỏi ôn tập lý thuyết cuối mỗi chương nhằm đánh giá khả năng hiểu nguyên lý và kỹ năng giải tích toán học. Để tự học hiệu quả, người học được hướng dẫn tuần tự theo các bước: vẽ sơ đồ giải phóng liên kết, chọn hệ trục tọa độ tham chiếu thích hợp, áp dụng hệ phương trình cân bằng hoặc phương trình vi phân động học, và đối chiếu kết quả theo phân tích hình học.

Điểm nổi bật và cập nhật

Giáo trình được hoàn thiện năm 2021 nhằm đáp ứng tiêu chuẩn hóa chương trình đào tạo nghề của Tổng cục Giáo dục nghề nghiệp. Tài liệu có các điểm cập nhật và tiếp cận kỹ thuật cụ thể:

  • Tinh giản và cấu trúc hóa theo module nghề nghiệp: Khác với các giáo trình Cơ học lý thuyết khối trường đại học kỹ thuật truyền thống thường kéo dài từ 60 đến 90 tiết bao gồm cả phần Động lực học phức tạp, giáo trình này được thu gọn trong 30 giờ, tập trung xử lý trọn vẹn hai phân hệ nền tảng là Tĩnh học kết cấu phẳng và Động học cơ bản của điểm và vật rắn.
  • Tích hợp kiến thức liên môn: Nội dung được chọn lọc từ các giáo trình Cơ lý thuyết, Sức bền vật liệu và Nguyên lý máy, giúp chuẩn bị trực tiếp kiến thức cơ sở phục vụ cho các phần mềm thiết kế cơ khí 2D/3D trong ngành nghề Vẽ và thiết kế trên máy tính.
  • Minh họa gắn liền với cơ cấu sản xuất thực tế: Mỗi khái niệm lý thuyết trừu tượng đều đi kèm ví dụ trực quan trong đời sống và chế tạo máy:
    • Hiện tượng ngẫu lực được mô tả thông qua thao tác kỹ thuật taro ren bằng tay và vặn bu lông bằng cờ lê.
    • Chuyển động tịnh tiến được minh họa bằng chuyển động của ngăn kéo bàn, thùng xe ôtô chạy thẳng, thanh truyền $AB$ và tay biên đầu máy xe lửa.
    • Chuyển động quay và tính toán gia tốc được gắn liền với chuyển động của trục máy cắt gọt công nghiệp và vành vô lăng động cơ.
    • Hệ lực song song được minh họa qua áp lực nước tác dụng lên thành bình chứa và phân bố tải trọng trên dầm xe cần trục.

Đối tượng sử dụng giáo trình

  • Sinh viên và học viên:
    • Sinh viên năm thứ nhất (Học kỳ I) theo học hệ Cao đẳng nghề ngành Vẽ và thiết kế trên máy tính tại các trường cao đẳng nghề, trường đào tạo nghề trên toàn quốc.
    • Học sinh, sinh viên trình độ Trung cấp kỹ thuật cơ khí, chế tạo máy, cơ điện tử có nhu cầu học phần Cơ sở kỹ thuật cơ học.
  • Điều kiện tiên quyết (Prerequisites): Người học cần nắm vững kiến thức toán học phổ thông bao gồm: hình học phẳng, lượng giác cơ bản ($\sin, \cos$), phép tính vector (cộng, trừ, chiếu vector) và các phép tính vi phân cơ bản (đạo hàm bậc nhất, đạo hàm bậc hai theo thời gian $t$).
  • Giảng viên và chuyên gia đào tạo: Giảng viên các cơ sở giáo dục nghề nghiệp sử dụng giáo trình làm đề cương bài giảng chuẩn, chuẩn bị bài tập thực hành trên lớp và lập ngân hàng đề kiểm tra định kỳ 30 giờ theo khung chương trình của Tổng cục Giáo dục nghề nghiệp.
  • Kỹ thuật viên tại doanh nghiệp: Tài liệu phục vụ kỹ thuật viên đang làm việc tại các nhà máy, xưởng chế tạo, doanh nghiệp sản xuất cơ khí dùng để tra cứu nhanh các công thức giải phóng liên kết dầm, xác định phản lực ngàm, gối đỡ và tính toán động học sơ bộ các cơ cấu truyền động.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Giáo trình được thiết kế chuyên biệt cho sinh viên năm thứ nhất trình độ Cao đẳng nghề chuyên ngành Vẽ và thiết kế trên máy tính. Ngoài ra, tài liệu phù hợp làm giáo trình giảng dạy cho học sinh hệ Trung cấp cơ khí và tài liệu tham khảo cho kỹ thuật viên cơ khí tại các nhà máy sản xuất.

2. Cần chuẩn bị kiến thức nền nào trước khi học?

Người học cần có kiến thức cơ bản về toán đại số vector, hình học giải tích phẳng, lượng giác và phép tính đạo hàm giải tích để phục vụ việc phân tích hình chiếu của lực và tính đạo hàm tìm vận tốc, gia tốc ($v = \frac{dr}{dt}, a = \frac{dv}{dt}$).

3. Điểm khác biệt của giáo trình này so với các tài liệu Cơ lý thuyết đại học khác?

Giáo trình được tối ưu hóa thời lượng trong 30 giờ (thay vì 60-90 giờ), tập trung sâu vào hai mảng Tĩnh học hệ lực phẳng và Động học cơ bản. Nội dung không đi sâu vào các bài toán động lực học không gian phức tạp mà hướng trọng tâm vào việc phân tích lực liên kết và động học cơ cấu nhằm hỗ trợ cho nghề vẽ và thiết kế cơ khí trên máy tính.

4. Làm sao để tự học và giải bài tập hiệu quả theo tài liệu?

Người học cần nắm chắc 6 tiên đề tĩnh học và quy ước phản lực của 6 loại liên kết thường gặp (liên kết tựa, dây mềm, thanh, gối đỡ bản lề, ngàm phẳng, gối cầu). Khi giải bài tập, cần thực hiện tuần tự: vẽ sơ đồ giải phóng liên kết, lập hệ phương trình hình chiếu trên trục tọa độ $Oxy$, kết hợp phương trình mômen đối với điểm phù hợp, và đối chiếu kết quả với các bài toán mẫu đã được giải trong sách.

5. Có tài liệu bổ trợ nào kèm theo trong chương trình?

Giáo trình được biên soạn dựa trên nội dung tích hợp liên môn, định hướng người học kết hợp tham khảo các giáo trình kế tiếp trong chương trình đào tạo gồm: Giáo trình Sức bền vật liệu, Giáo trình Nguyên lý máy và các tài liệu hướng dẫn tiêu chuẩn cơ khí của Tổng cục Giáo dục nghề nghiệp.

Kết luận

Giáo trình Cơ lý thuyết (MH 09) do Trường Cao đẳng Nghề Việt Nam – Hàn Quốc thành phố Hà Nội biên soạn năm 2021 là tài liệu học tập chuẩn hóa cho nghề Vẽ và thiết kế trên máy tính. Giáo trình cung cấp hệ thống kiến thức có cấu trúc chặt chẽ từ các tiên đề tĩnh học phẳng đến phương pháp khảo sát động học điểm và vật rắn.

Lộ trình học tập đề xuất:

  1. Giai đoạn 1 (Tĩnh học - Chương 1 đến Chương 4): Nắm vững 6 tiên đề tĩnh học, kỹ năng giải phóng 6 loại liên kết kỹ thuật và thiết lập hệ phương trình cân bằng cho hệ lực phẳng đồng quy, song song và bất kỳ.
  2. Giai đoạn 2 (Động học - Chương 1 đến Chương 4): Thiết lập phương trình chuyển động, tính toán vận tốc và gia tốc của điểm bằng phương pháp vector, tọa độ Descartes và tự nhiên; phân tích chuyển động tịnh tiến, quay quanh trục cố định và chuyển động song phẳng của vật rắn.

Người học hoàn thành giáo trình có thể tiếp tục mở rộng nghiên cứu sang các môn học chuyên môn sâu gồm Sức bền vật liệu, Nguyên lý máy và ứng dụng vào các phần mềm thiết kế cơ khí chuyên ngành.
