Tổng quan về giáo trình

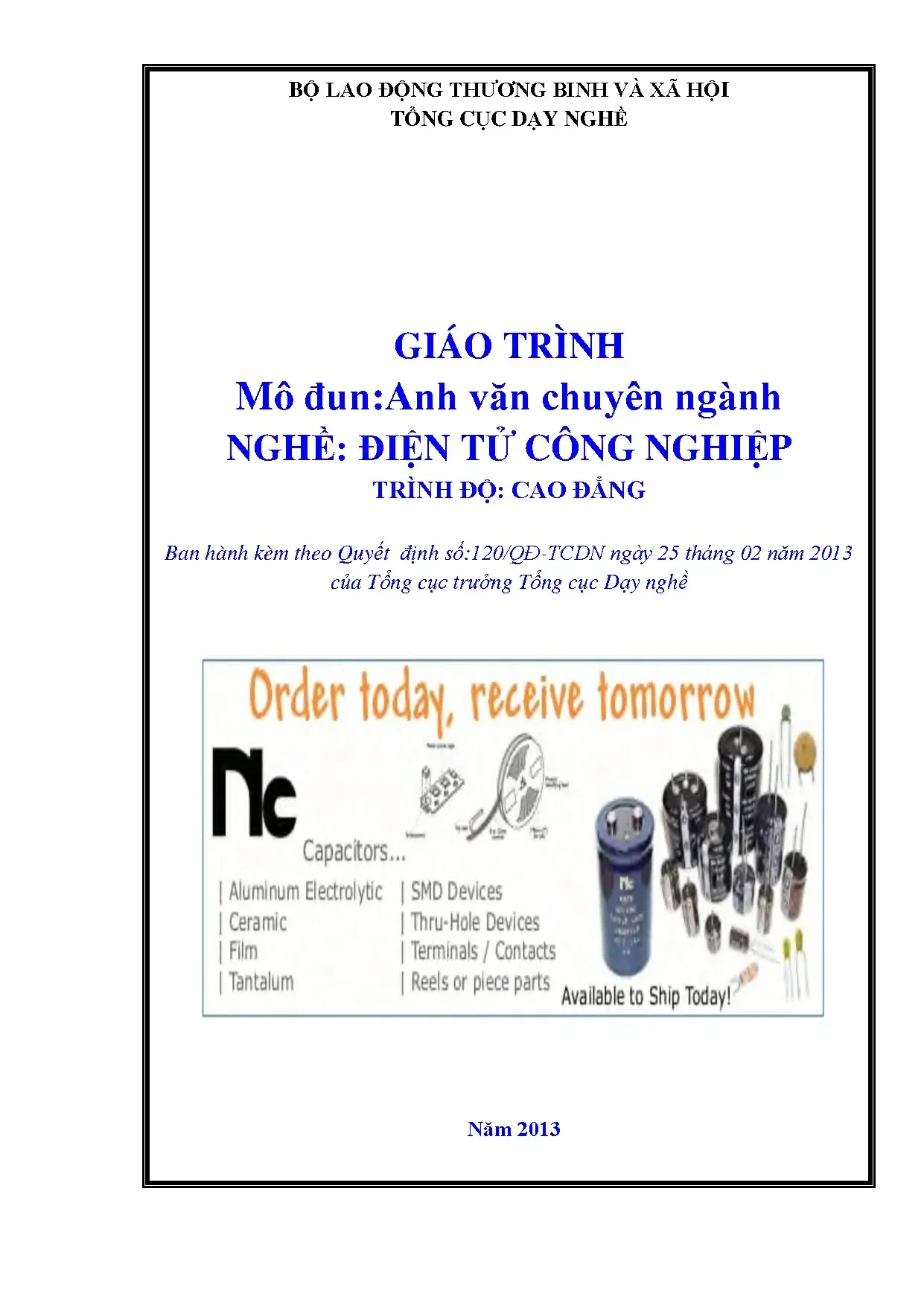

Giáo trình Mô đun: Anh văn chuyên ngành – Nghề: Điện tử công nghiệp (Mã số mô đun: MĐ 20) là tài liệu học tập bổ trợ chính thức trong chương trình đào tạo nghề Điện tử công nghiệp trình độ Cao đẳng nghề (CĐN) và Trung cấp nghề (TCN). Tài liệu được biên soạn bởi tập thể tác giả Trường Cao đẳng Nghề LILAMA 2, do TS. Lê Quang Trung làm chủ biên cùng tác giả Nguyễn Thị Thanh Tuyền, theo Quyết định giao nhiệm vụ số 612/QĐ-TCDN ngày 14 tháng 11 năm 2011 và được ban hành kèm theo Quyết định số 120/QĐ-TCDN ngày 25 tháng 02 năm 2013 của Tổng cục trưởng Tổng cục Dạy nghề (Bộ Lao động – Thương binh và Xã hội).

Mục tiêu đào tạo của giáo trình tập trung vào việc hình thành và nâng cao năng lực sử dụng tiếng Anh chuyên ngành cho sinh viên. Kết thúc mô đun, người học có khả năng:

  • Đọc hiểu các thuật ngữ, khái niệm cơ bản về vật liệu điện, thiết bị điện, khí cụ điện và linh kiện bán dẫn.
  • Đọc và phân tích các ký hiệu quy ước, sơ đồ mạch và tiêu chuẩn kỹ thuật chuyên ngành bằng tiếng Anh.
  • Tiếp cận, tra cứu tài liệu kỹ thuật và sổ tay hướng dẫn vận hành phục vụ công tác lắp đặt, kiểm tra, sửa chữa thiết bị điện công nghiệp.
  • Giao tiếp chuyên môn cơ bản và thể hiện sự tự tin trong môi trường làm việc tại các doanh nghiệp có yếu tố quốc tế.

Giáo trình được cấu trúc với tổng thời lượng 90 giờ học, gồm 10 bài học (từ Unit 1 đến Unit 10). Nội dung được thiết kế theo hướng tiếp cận tích hợp giữa lý thuyết ngôn ngữ (từ vựng, ngữ pháp chuyên ngành) và kỹ năng thực hành kỹ thuật (đọc hiểu bản vẽ, quy trình lắp đặt, kiểm tra mạch).

Hạng mục thời lượng Số giờ Tỷ lệ (%)
Lý thuyết (LT) 10 giờ 11,1%
Thực hành / Kỹ năng (TH) 70 giờ 77,8%
Kiểm tra đánh giá (KT) 10 giờ 11,1%
Tổng cộng 90 giờ 100%

Điểm đặc trưng của giáo trình là việc sử dụng trực tiếp các tư liệu thực tế từ hệ thống thiết bị công nghiệp (như tủ đóng cắt của ABB, biến tần của Allen-Bradley, hệ thống an ninh và mạng truyền thông), giúp sinh viên tiếp cận trực tiếp với văn phong học thuật và kỹ thuật thực tế.

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Nội dung giáo trình được triển khai qua 10 bài học chuyên biệt với tiến trình logic từ cấp độ vật liệu, linh kiện đơn lẻ đến thiết bị, hệ thống hoàn chỉnh và quy chuẩn an toàn:

[Unit 1: Vật liệu điện]
       ↓
[Unit 2: Lắp đặt cáp & thiết bị]
       ↓
[Unit 3: Lắp đặt & kiểm tra tủ điện]
       ↓
[Unit 4: Thiết bị điều khiển & đo lường]
       ↓
[Unit 5: Linh kiện điện tử bán dẫn]
       ↓
[Unit 6: Mạch tích hợp & khuếch đại]
       ↓
[Unit 7: Thiết bị ứng dụng thực tế]
       ↓
[Unit 8: Đo kiểm & sửa chữa]
       ↓
[Unit 9: An toàn điện công nghiệp]
       ↓
[Unit 10: Ôn tập & Đánh giá tổng kết]

  • Unit 1: Electrical Materials (Vật liệu điện): Trình bày phân loại, đặc tính vật lý và ứng dụng của các nhóm vật liệu:

    • Vật liệu dẫn điện (Conducting materials): Phân loại thành vật liệu điện trở suất thấp ($10^{-8}$ đến $10^{-6}\ \Omega\cdot\text{m}$ như đồng $\text{Cu}$, nhôm $\text{Al}$, thép) dùng cho đường dây truyền tải, máy biến áp; và vật liệu điện trở suất cao ($10^{-6}$ đến $10^{-3}\ \Omega\cdot\text{m}$ như nichrome, manganin, platinum, tungsten) dùng cho thiết bị đốt nóng, biến trở. Phân tích chi tiết nhiệt độ nóng chảy của đồng ($1083^\circ\text{C}$, độ bền kéo $210\ \text{MN/m}^2$) và nhôm ($655^\circ\text{C}$, độ bền kéo $60\ \text{MN/m}^2$).
    • Vật liệu bán dẫn (Semiconducting materials): Cấu trúc vùng năng lượng cấm hẹp ($\approx 1\ \text{eV}$), có 4 electron hóa trị như $\text{Si}$, $\text{Ge}$, $\text{Se}$, hệ số nhiệt điện trở âm.
    • Vật liệu cách điện (Insulating materials): Vùng cấm lớn ($> 5\text{--}6\ \text{eV}$), gồm điện môi (mica, gốm ceramic, giấy) và phân nhóm nhựa dẻo nóng (thermoplastic: PVC, Teflon) và nhựa nhiệt rắn (thermosetting: cotton, gỗ, cao su).
    • Vật liệu từ (Magnetic materials): Phân biệt vật liệu từ mềm (soft magnetic materials: sắt alpha, permalloy $\text{Ni-Fe-Mo}$, hạt tổn hao trễ thấp) và vật liệu từ cứng (hard magnetic materials: Alnico, thép Cobalt DE04 dùng làm nam châm vĩnh cửu).
    • Vật liệu đặc biệt (Special materials): Khái niệm kim loại siêu cứng như Adamantine, Darkwood.

  • Unit 2: Install Satellite Coax Cables and Electrical Equipment (Lắp đặt cáp đồng trục vệ tinh và thiết bị điện): Hướng dẫn quy trình kỹ thuật gồm 14 bước tiêu chuẩn: lựa chọn cáp đồng trục RG6; kết nối đầu thu kỹ thuật số DTV, DVR, TiVO; lắp đặt khối tiếp địa (ground block) sử dụng dây đồng số 10 (#10 copper wire) hoặc dây nhôm số 8 (#8 aluminum wire); lựa chọn bộ chuyển mạch nhiều ngõ (multiswitch $3 \times 4$); kết nối bộ gộp/tách tín hiệu (diplexer); kỹ thuật đo điện áp xoay chiều (AC voltage) trên lõi và vỏ bọc chống nhiễu (shielding) bằng vôn kế.

  • Unit 3: Install and Check Low Voltage Panel, Medium Voltage Panel and Control Panel (Lắp đặt và kiểm tra tủ hạ thế, trung thế và tủ điều khiển):

    • Tủ mạng truyền thông hạ thế (Low voltage panel): Quy trình 11 bước từ việc cắt khung lắp đế âm tường, đi dây cáp mạng Category 5e (chuẩn mã màu A), dây cáp đồng trục F-type, lắp đặt mô-đun nguồn bảo vệ xung và chống rò điện GFCI, gắn switchboard thoại và gateway kết nối cổng WAN.
    • Tủ phân phối trung thế (Medium voltage panel): Khảo sát trạm bơm công nghiệp (Pump Stations 1, 3, 4, 9) sử dụng tủ đóng cắt Switchgear của hãng ABB (gồm ngăn rơ-le bảo vệ kỹ thuật số đa năng, máy cắt, thanh cái busbar bằng đồng) và hệ thống biến tần điều khiển tốc độ động cơ (VFD) 6 ngăn của Allen-Bradley hạ áp từ $13.800\ \text{V}$ xuống $6.600\ \text{V}$ và cung cấp nguồn điều khiển $480\ \text{V}$.
    • Bảng điều khiển an ninh tòa nhà (Home Security Control Panel): Khảo sát vị trí lắp đặt bàn phím điều khiển (keypad), cảm biến chuyển động và tích hợp mạch quay số khẩn cấp qua đường dây điện thoại.

  • Unit 4: Install and Check Lighting Control Equipment (Lắp đặt và kiểm tra thiết bị điều khiển chiếu sáng): Cung cấp thuật ngữ về thiết bị đóng cắt chiếu sáng và các công cụ đo lường chuyên dụng.

  • Unit 5: Electronic Devices (Linh kiện điện tử): Cấu tạo, ký hiệu và thông số của đi-ốt bán dẫn (Diodes), Thyristors, MOSFETs, Transistors, điện trở (Resistors), tụ điện (Capacitors) và quy chuẩn đọc giá trị linh kiện.

  • Unit 6: Basic Electronic Equipment in Circuits (Thiết bị điện tử cơ bản trong mạch): Các mạch ứng dụng cơ bản như mạch khuếch đại thuật toán (Op-Amps), mạch định thời (Timers), mạch khuếch đại dùng transistor, mạch tạo dao động (Oscillators) và mạch biến đổi (Converters).

  • Unit 7: Basic Electronic Equipment in Use (Thiết bị điện tử ứng dụng): Hệ thống nguồn ắc quy (Batteries), thiết bị điều khiển từ xa (Remote control), hệ thống báo động (Alarm system) và hệ thống ghi âm (Audio recording system).

  • Unit 8: Test and Repair Instrument (Thiết bị đo kiểm và sửa chữa): Các quy tắc an toàn khi đo kiểm, thiết bị chẩn đoán lỗi bo mạch và phương pháp xử lý rạn nứt mối hàn/vết nứt cơ học trên bảng mạch.

  • Unit 9: Safety in Industrial Electrical Application (An toàn trong ứng dụng điện công nghiệp): Phân tích nguyên nhân và hậu quả của tai nạn điện, trang thiết bị bảo hộ lao động cá nhân (PPE) và các phương pháp phòng ngừa sự cố trong môi trường xưởng.

  • Unit 10: Review and Final Test (Ôn tập và Đánh giá tổng kết): Tổng hợp kiến thức và tiến hành bài kiểm tra đánh giá mức độ hoàn thành mô đun (thời lượng 2 giờ).

Kiến thức nền tảng được xây dựng

Giáo trình trang bị hệ thống kiến thức ngôn ngữ học thuật gắn liền với các nguyên lý kỹ thuật:

  1. Lý thuyết vật liệu và từ trường: Khái niệm vùng năng lượng cấm, hiện tượng trễ từ (hysteresis loop), độ từ cảm, sức điện động cảm ứng (EMF), hiện tượng hỗ cảm (mutual induction).
  2. Cấu trúc ngữ pháp chức năng:
    • Thì hiện tại đơn (The Simple Present Tense): Sử dụng để diễn đạt các quy luật khoa học, định lý vật lý và tính chất vật liệu.
    • Thì hiện tại tiếp diễn (The Present Continuous Tense): Sử dụng để miêu tả các thao tác kỹ thuật, quy trình đang vận hành hoặc diễn biến xu hướng công nghệ.
    • Sáu mẫu câu cơ bản trong tiếng Anh (Six sentence patterns): $\text{S+V}$, $\text{S+V+O}$, $\text{S+V+C}$, $\text{S+V+IO+DO}$, $\text{S+V+O+C}$, $\text{S+V+Adv}$, giúp người học xây dựng câu văn kỹ thuật chuẩn xác.

Kỹ năng phát triển

  • Kỹ năng chuyên môn ngôn ngữ: Khả năng tra cứu thuật ngữ chuyên ngành điện – điện tử; giải mã các tài liệu chỉ dẫn lắp đặt (installation manuals), sơ đồ mạch điện (wiring diagrams) và datasheet của các hãng chế tạo.
  • Kỹ năng phân tích và nhận diện: Đọc và hiểu các thông số đo kiểm từ đồng hồ vạn năng (multimeter), vôn kế (voltmeter); nhận biết các nguy cơ mất an toàn lao động qua bảng cảnh báo.
  • Kỹ năng thực hành giao tiếp nghề nghiệp: Trao đổi công việc, thảo luận quy trình lắp đặt, mua sắm vật tư và báo cáo tiến độ bằng tiếng Anh với đồng nghiệp hoặc chuyên gia kỹ thuật nước ngoài.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng mô hình sư phạm tích hợp cấu trúc 5 phần chuẩn hóa cho mỗi bài học:

[I. VOCABULARY]
       ↓ (Cung cấp thuật ngữ chuyên ngành, loại từ, nghĩa tiếng Việt)
[II. GRAMMAR]
       ↓ (Hệ thống hóa cấu trúc ngữ pháp kỹ thuật & bài tập áp dụng)
[III. READING CONTENT]
       ↓ (Bài đọc trích xuất từ tài liệu kỹ thuật, sơ đồ, hướng dẫn thực tế)
[IV. EXERCISES]
       ↓ (Hệ thống bài tập: Điền từ, Wh-questions, True/False, Nghe, Nối thuật ngữ)
[V. CONVERSATION]
         (Thực hành hội thoại giao tiếp kỹ thuật theo tình huống nơi làm việc)

  • Hệ thống bài tập đánh giá đa dạng:

    • Complete the sentences: Điền thuật ngữ chuyên môn vào chỗ trống để hoàn thiện câu mô tả kỹ thuật.
    • Answer the questions: Trả lời câu hỏi trực tiếp dựa trên nội dung bài đọc nhằm rèn luyện tư duy phân tích.
    • Decide True or False: Xác định tính chính xác của các mệnh đề kỹ thuật và quy trình lắp đặt.
    • Listen and write / Listen and check: Bài tập nghe điền từ khuyết, rèn luyện khả năng nhận diện thuật ngữ qua âm thanh.
    • Match the ideas: Nối thuật ngữ hoặc mệnh đề với định nghĩa/chức năng tương ứng (ví dụ: liên kết khái niệm vật liệu bán dẫn, chất cách điện với thông số vật lý).

  • Thực hành giao tiếp qua tình huống hội thoại (Conversation): Các bài đàm thoại mẫu được xây dựng dựa trên ngữ cảnh công việc thực tế của kỹ thuật viên, ví dụ: cuộc trao đổi giữa Mark và John về việc tìm mua vật liệu cách điện cho dự án, hoặc trao đổi giữa John và Mimi về 14 bước đi dây cáp đồng trục.

  • Đánh giá và Tự học: Sau mỗi bài học đều có bài kiểm tra (Test 1 giờ) để đánh giá mức độ tiếp thu. Giáo trình hướng dẫn sinh viên cách tra cứu bảng thuật ngữ song ngữ ở đầu mỗi bài, kết hợp đối chiếu với các sơ đồ nguyên lý để tự củng cố kiến thức.

Điểm nổi bật và tính cập nhật

  1. Gắn liền với thiết bị và công nghệ công nghiệp thực tế: Giáo trình không sử dụng các đoạn văn mang tính lý thuyết chung chung mà đưa vào hình ảnh, thông số và cấu trúc tủ điện thực tế như:
    • Hệ thống tủ phân phối Switchgear của hãng ABB.
    • Hệ thống biến tần làm mát bằng chất lỏng (liquid-cooled VFD) của hãng Allen-Bradley.
    • Thiết bị mạng chuẩn Cat 5e, cáp đồng trục RG6 và giắc nối Type-F.
  2. Ngữ liệu chuẩn hóa theo tiêu chuẩn nghề nghiệp: Nội dung bài đọc phản ánh các quy định kỹ thuật từ các cơ quan quản lý (National Authorities) và nhà sản xuất thiết bị gốc, giúp người học làm quen với các ràng buộc kỹ thuật (constraints), tiêu chuẩn kiểm tra định kỳ (periodic checking) và quy chuẩn tiếp địa an toàn.
  3. Cung cấp hệ thống bảng từ vựng chuyên ngành chi tiết: Mỗi bài học đều có danh mục từ vựng đối chiếu đầy đủ dạng từ (danh từ, động từ, tính từ) và nghĩa tiếng Việt chuyên ngành chính xác (ví dụ: annealing – tôi luyện, busbar – thanh cái, hysteresis – trễ điện môi, GFCI power module – mô-đun nguồn chống rò điện).

Đối tượng sử dụng giáo trình

  • Sinh viên: Sinh viên năm thứ hai hoặc năm thứ ba theo học hệ Cao đẳng nghề và Trung cấp nghề thuộc các chuyên ngành Điện tử công nghiệp, Kỹ thuật điện, Cơ điện tử và Tự động hóa.
  • Điều kiện tiên quyết: Người học cần hoàn thành các học phần Tiếng Anh căn bản (General English) và nắm được các kiến thức cơ sở về Mạch điện, Linh kiện điện tử, An toàn điện.
  • Giảng viên: Dùng làm tài liệu giảng dạy chính khóa cho mô đun MĐ 20 với khung phân phối 90 giờ; làm căn cứ để xây dựng bài giảng tích hợp lý thuyết và thực hành xưởng.
  • Kỹ thuật viên và cán bộ kỹ thuật: Sử dụng làm tài liệu tham khảo nhanh để tra cứu thuật ngữ chuyên ngành khi tiếp xúc với bản vẽ kỹ thuật, tài liệu hướng dẫn chuyển giao công nghệ và tiêu chuẩn an toàn tại các nhà máy, xí nghiệp.

Câu hỏi thường gặp

1. Giáo trình này thuộc cấp độ đào tạo nào và có mã mô đun là gì?

Tài liệu được biên soạn và phê duyệt theo khung chương trình đào tạo trình độ Cao đẳng nghề (CĐN) và Trung cấp nghề (TCN) của Tổng cục Dạy nghề (Bộ Lao động – Thương binh và Xã hội), mang mã số mô đun là MĐ 20.

2. Người học cần chuẩn bị kiến thức nền tảng nào trước khi học giáo trình này?

Sinh viên cần nắm vững kiến thức ngữ pháp tiếng Anh cơ bản (cấu trúc câu, các thì cơ bản) cùng kiến thức cơ sở ngành điện – điện tử (khái niệm dòng điện, điện áp, linh kiện bán dẫn, khí cụ điện cơ bản).

3. Cấu trúc một bài học trong giáo trình được chia thành các phần nào?

Mỗi Unit gồm 5 phần cố định:

  1. Vocabulary (Từ vựng chuyên ngành)
  2. Grammar (Ngữ pháp kỹ thuật)
  3. Content / Reading Comprehension (Nội dung bài đọc kỹ thuật)
  4. Exercise (Hệ thống bài tập đánh giá)
  5. Conversation (Hội thoại giao tiếp nghề nghiệp).

4. Giáo trình phân bổ thời lượng giữa lý thuyết và thực hành như thế nào?

Tổng thời lượng của mô đun là 90 giờ, trong đó thời gian dành cho thực hành và luyện tập kỹ năng chiếm phần lớn với 70 giờ (xấp xỉ $77,8%$), lý thuyết chiếm 10 giờ ($11,1%$), và thời lượng kiểm tra đánh giá là 10 giờ ($11,1%$).

5. Nội dung giáo trình có đề cập đến các thiết bị của các thương hiệu công nghiệp cụ thể không?

Có. Giáo trình trích xuất trực tiếp thông số và cấu tạo của các hệ thống thiết bị thực tế như tủ đóng cắt Switchgear của hãng ABB và hệ thống biến tần điều khiển động cơ (VFD) của hãng Allen-Bradley.

Kết luận

Giáo trình Mô đun: Anh văn chuyên ngành – Nghề: Điện tử công nghiệp (MĐ 20) là tài liệu đào tạo chuyên môn được biên soạn theo đúng quy chuẩn của Tổng cục Dạy nghề. Với thời lượng 90 giờ và cấu trúc 10 bài học tích hợp, tài liệu thiết lập một lộ trình học tập logic từ vật liệu điện, kỹ thuật lắp đặt đường cáp, kiểm tra tủ điện trung – hạ thế đến linh kiện bán dẫn, thiết bị đo kiểm và an toàn điện. Giáo trình cung cấp nguồn thuật ngữ chuẩn xác và nền tảng ngữ pháp ứng dụng, hỗ trợ người học đáp ứng các yêu cầu kỹ thuật trong môi trường lao động thực tế. Để nâng cao hiệu quả tiếp thu, người học nên kết hợp nghiên cứu giáo trình song song với việc đọc các sổ tay hướng dẫn vận hành (user manuals) và bảng thông số kỹ thuật (datasheets) từ các nhà sản xuất thiết bị công nghiệp.
