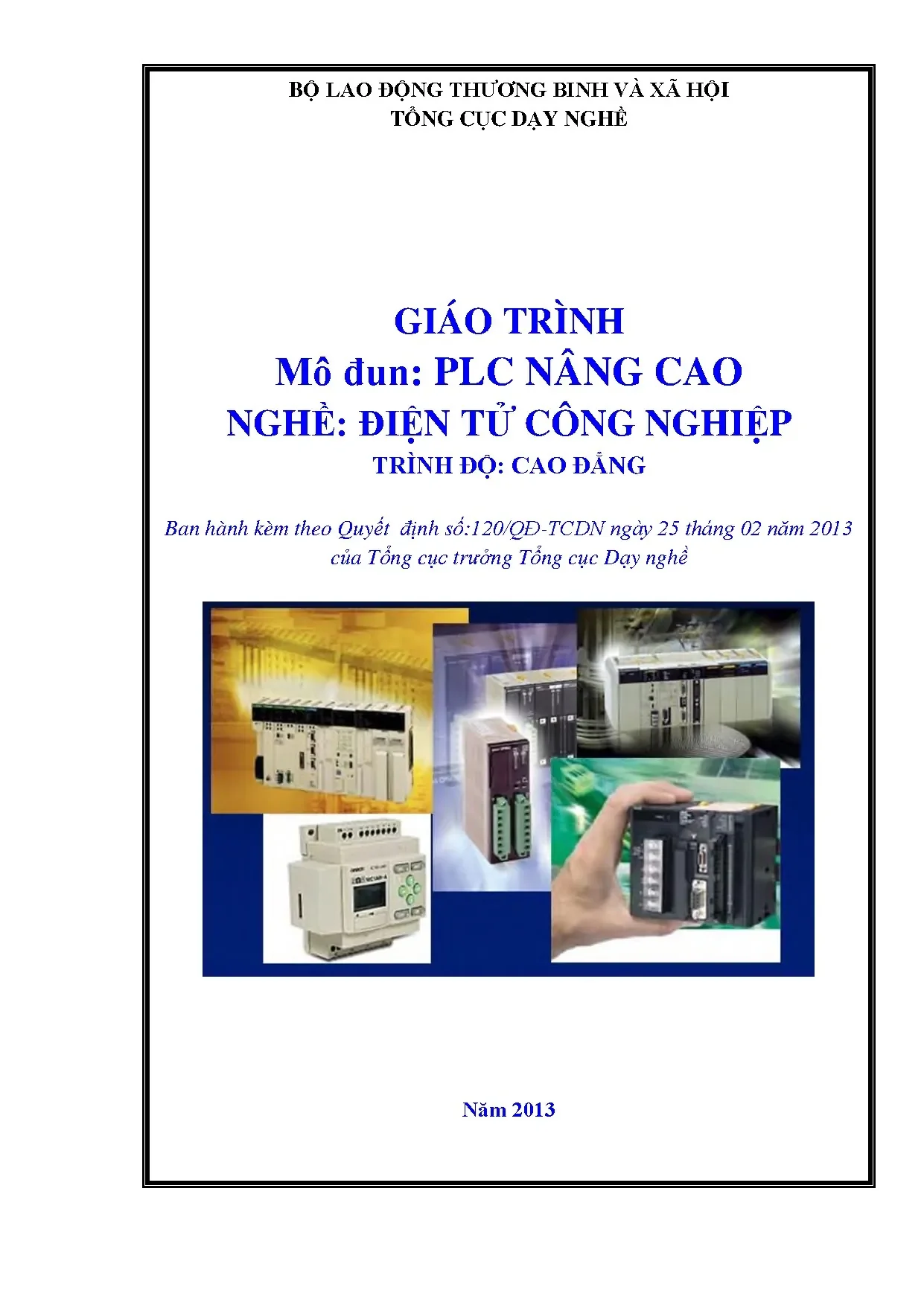

I. Giới thiệu Giáo trình Mô đun PLC Nâng Cao Bước tiến cho Điện tử Công nghiệp
Trong bối cảnh công nghiệp 4.0, tự động hóa đóng vai trò trọng yếu, và Bộ điều khiển Logic khả trình (PLC) là trái tim của mọi hệ thống. Giáo trình mô đun PLC nâng cao nghề điện tử công nghiệp trình độ cao đẳng ra đời nhằm trang bị kiến thức và kỹ năng chuyên sâu cho đội ngũ kỹ thuật viên, kỹ sư tương lai. Tài liệu này, được biên soạn theo chương trình khung của Bộ Lao động Thương binh và Xã hội phê duyệt, không chỉ cung cấp nền tảng lý thuyết vững chắc mà còn tập trung vào các bài thực hành mang tính ứng dụng cao. Mục tiêu là giúp người học nắm vững việc thiết kế, cài đặt, lập trình và vận hành các hệ thống điều khiển tự động phức tạp sử dụng PLC. Nội dung giáo trình tích hợp chặt chẽ kiến thức và kỹ năng, đảm bảo tính logic và dễ hiểu, phù hợp với yêu cầu thực tế trong sản xuất. Đây là một tài liệu đào tạo chuyên ngành không thể thiếu, giúp nâng cao năng lực cạnh tranh cho người học trong ngành điện tử công nghiệp.
Giáo trình được thiết kế với tổng thời lượng 120 giờ, phân bổ thành các bài học cụ thể, từ việc kết nối PLC và thiết bị ngoại vi, tìm hiểu các dòng PLC của các hãng lớn như Omron, Mitsubishi, Siemens, cho đến việc lắp đặt mô hình điều khiển bằng PLC. Mỗi bài học đều có nội dung thực tập đi kèm, cho phép người học củng cố lý thuyết và áp dụng trực tiếp vào thực tế, từ đó phát triển kỹ năng thực hành một cách hiệu quả nhất. Việc cập nhật kiến thức mới liên tục được nhóm biên soạn chú trọng, đảm bảo giáo trình luôn phản ánh những tiến bộ công nghệ mới nhất trong lĩnh vực tự động hóa sản xuất. Sự ra đời của giáo trình này khẳng định cam kết nâng cao chất lượng đào tạo nghề, đáp ứng nhu cầu ngày càng cao của thị trường lao động trong ngành điện tử công nghiệp trình độ cao đẳng. Nó không chỉ là một cuốn sách giáo khoa mà còn là một công cụ huấn luyện, mở ra nhiều cơ hội nghề nghiệp cho những ai đam mê và muốn phát triển sự nghiệp trong lĩnh vực điều khiển tự động.
1.1. Mục tiêu và Đối tượng của Mô đun PLC Nâng Cao
Mục tiêu chính của giáo trình mô đun PLC nâng cao là đào tạo đội ngũ kỹ thuật viên và kỹ sư có đủ năng lực để thiết kế, triển khai, bảo trì và khắc phục sự cố các hệ thống điều khiển tự động sử dụng PLC trong môi trường công nghiệp. Giáo trình hướng tới việc trang bị kiến thức chuyên sâu về kiến trúc PLC, các ngôn ngữ lập trình, giao tiếp với các thiết bị ngoại vi, cũng như kỹ năng giải quyết vấn đề thực tế. Đối tượng của giáo trình là sinh viên trình độ cao đẳng chuyên ngành điện tử công nghiệp, kỹ thuật điều khiển và tự động hóa, hoặc những kỹ thuật viên đã có kiến thức cơ bản về PLC và muốn nâng cao trình độ. Việc nắm vững các khái niệm và kỹ thuật tiên tiến về PLC nâng cao là yếu tố then chốt giúp người học đáp ứng yêu cầu khắt khe của các nhà máy, xí nghiệp hiện đại, nơi mà hệ thống điều khiển công nghiệp ngày càng phức tạp và đòi hỏi chuyên môn cao.
1.2. Nội dung chính và Cấu trúc Giáo trình Điện tử Công nghiệp
Cấu trúc của giáo trình mô đun PLC nâng cao nghề điện tử công nghiệp trình độ cao đẳng được thiết kế một cách logic, bao gồm ba bài học chính theo tài liệu gốc. Bài 1 tập trung vào 'Kết nối dây giữa PLC và thiết bị ngoại vi', bao gồm cả việc kết nối với máy tính và cài đặt, sử dụng phần mềm ứng dụng như STEP7 – MANAGER. Bài 2 giới thiệu 'PLC của các hãng khác', phân tích chuyên sâu về các dòng PLC phổ biến của Omron, Mitsubishi, và Siemens. Cuối cùng, Bài 3 hướng dẫn 'Lắp đặt mô hình điều khiển bằng PLC', bao gồm cả cách kết nối dây và các bài tập ứng dụng thực tế. Mỗi bài học đều được xây dựng để cung cấp cả kiến thức lý thuyết lẫn kỹ năng thực hành, giúp người học phát triển toàn diện. Sự tích hợp này đảm bảo rằng sinh viên không chỉ hiểu 'cái gì' mà còn biết 'làm như thế nào', biến lý thuyết thành hành động hiệu quả trong môi trường điện tử công nghiệp.
II. Nắm vững Kết nối PLC và Thiết bị Ngoại vi Chìa khóa Hệ thống Tự động hóa
Việc kết nối bộ điều khiển Logic khả trình (PLC) với các thiết bị ngoại vi là một trong những kỹ năng cơ bản và quan trọng nhất đối với bất kỳ kỹ thuật viên hay kỹ sư điện tử công nghiệp nào. Mối liên kết này quyết định khả năng vận hành, giám sát và điều khiển toàn bộ hệ thống tự động hóa sản xuất. Giáo trình nhấn mạnh tầm quan trọng của việc hiểu rõ các nguyên tắc kết nối dây, từ việc kết nối PLC với máy tính để lập trình PLC và cấu hình, đến việc kết nối các ngõ vào (cảm biến, nút nhấn) và ngõ ra (rơle, van, động cơ). Mỗi loại kết nối đòi hỏi sự hiểu biết sâu sắc về điện áp, dòng điện, loại tín hiệu (digital/analog) và các tiêu chuẩn công nghiệp. Sự chính xác trong việc nối dây không chỉ đảm bảo hoạt động ổn định mà còn ngăn ngừa các sự cố hỏng hóc thiết bị, cháy nổ, gây thiệt hại nghiêm trọng cho hệ thống.
Trong môi trường điện tử công nghiệp trình độ cao đẳng, việc thực hiện kết nối đúng kỹ thuật là điều kiện tiên quyết. Các phương pháp kiểm tra việc nối dây bằng phần mềm cũng được giới thiệu, giúp xác minh tính toàn vẹn của mạch trước khi cấp nguồn, giảm thiểu rủi ro trong quá trình vận hành ban đầu. Tài liệu gốc đã đề cập cụ thể về việc 'Kết nối dây giữa PLC và thiết bị ngoại vi', 'Kết nối với máy tính', 'Kết nối ngõ vào cho PLC', và 'Kết nối ngõ ra cho PLC'. Những kiến thức này là nền tảng để xây dựng các mô hình điều khiển bằng PLC phức tạp hơn. Hiểu rõ từng bước trong quy trình kết nối giúp người học tự tin xử lý các tình huống thực tế, từ việc đấu nối đơn giản đến việc tích hợp các module truyền thông hay các thiết bị đo lường chuyên dụng. Kỹ năng này không chỉ giới hạn trong lắp đặt mới mà còn cực kỳ hữu ích trong việc bảo trì, sửa chữa và nâng cấp các hệ thống điều khiển công nghiệp hiện có. Việc thành thạo các kỹ thuật này đảm bảo rằng các dự án tự động hóa được triển khai an toàn, hiệu quả và đáng tin cậy.
2.1. Phương pháp Kết nối dây PLC với Máy tính và Cấu hình Ban đầu
Việc kết nối bộ điều khiển Logic khả trình (PLC) với máy tính là bước đầu tiên và quan trọng để tải chương trình, giám sát hoạt động và cấu hình hệ thống. Phương pháp này thường sử dụng cáp truyền thông chuyên dụng (RS-232, USB, Ethernet), tùy thuộc vào loại PLC và cổng giao tiếp hỗ trợ. Quá trình kết nối bao gồm việc cài đặt driver cho cáp, thiết lập thông số truyền thông (baud rate, parity, stop bits) trên phần mềm lập trình PLC và trên PLC. Một khi kết nối được thiết lập, kỹ thuật viên có thể sử dụng các công cụ phần mềm như STEP7 – MANAGER để tải xuống chương trình, thực hiện giám sát trực tuyến, và điều chỉnh các tham số hoạt động. Việc cấu hình ban đầu cũng bao gồm việc định địa chỉ I/O, thiết lập thời gian quét chu kỳ và các chức năng bảo mật. Sự chính xác trong bước này ảnh hưởng trực tiếp đến khả năng giao tiếp và vận hành của toàn bộ hệ thống điều khiển công nghiệp, đảm bảo rằng PLC nhận và gửi dữ liệu một cách đáng tin cậy.
2.2. Kỹ thuật Kết nối Ngõ vào Ngõ ra cho PLC Đảm bảo An toàn và Hiệu quả
Kỹ thuật kết nối ngõ vào (Input) và ngõ ra (Output) cho PLC đòi hỏi sự cẩn trọng và kiến thức chuyên môn sâu sắc để đảm bảo an toàn và hiệu quả hoạt động của hệ thống tự động hóa. Ngõ vào PLC nhận tín hiệu từ các cảm biến (tiệm cận, quang, nhiệt độ), nút nhấn, công tắc giới hạn. Việc kết nối phải tuân thủ đúng sơ đồ đấu dây (sinking/sourcing), điện áp định mức và loại tín hiệu. Đối với ngõ ra, PLC điều khiển các cơ cấu chấp hành như rơle, contactor, van điện từ, đèn báo, động cơ. Kỹ thuật viên cần chú ý đến khả năng chịu tải của ngõ ra PLC hoặc sử dụng rơle trung gian để bảo vệ PLC khỏi quá tải. Việc sử dụng cầu chì, aptomat bảo vệ là điều cần thiết để phòng tránh sự cố. Ngoài ra, việc chống nhiễu cho tín hiệu ngõ vào/ra là yếu tố quan trọng trong môi trường điện tử công nghiệp khắc nghiệt. Tài liệu cũng đề cập 'Kiểm tra việc nối dây bằng phần mềm' giúp xác minh tính đúng đắn của việc đấu nối, giảm thiểu rủi ro trước khi vận hành.
III. Khám phá Các Hãng PLC Lớn Omron Mitsubishi Siemens và Ứng dụng
Thị trường bộ điều khiển Logic khả trình (PLC) toàn cầu được thống trị bởi một số nhà sản xuất hàng đầu, mỗi hãng mang đến những ưu điểm và thế mạnh riêng biệt. Giáo trình mô đun PLC nâng cao nghề điện tử công nghiệp trình độ cao đẳng cung cấp cái nhìn tổng quan và chi tiết về các dòng PLC phổ biến từ Omron, Mitsubishi và Siemens, những tên tuổi đã khẳng định vị thế trong ngành điện tử công nghiệp. Việc nắm vững kiến thức về các hãng PLC khác nhau là cực kỳ quan trọng, giúp kỹ thuật viên có thể lựa chọn thiết bị phù hợp nhất cho từng ứng dụng cụ thể, tối ưu hóa hiệu suất và chi phí của hệ thống điều khiển công nghiệp. Mỗi hãng có triết lý thiết kế, ngôn ngữ lập trình và các tính năng đặc trưng riêng, đòi hỏi người học phải có khả năng thích nghi và học hỏi liên tục.
Ví dụ, PLC của hãng Omron thường được biết đến với giao diện thân thiện, dễ sử dụng, phù hợp cho các ứng dụng vừa và nhỏ. Các dòng như CPM1A, CQM1/CQM1H hay CS1 đều có những đặc điểm nổi bật riêng. Trong khi đó, PLC của hãng Mitsubishi lại nổi tiếng với tốc độ xử lý nhanh, mạnh mẽ, và khả năng mở rộng linh hoạt, thích hợp cho các dây chuyền sản xuất phức tạp; các dòng FX0, FX0S, FX0N, FX, FX2C, FX2N là minh chứng. Còn PLC của hãng Siemens, đặc biệt là dòng S7-300 và S7-1200/1500, được coi là tiêu chuẩn công nghiệp với độ tin cậy cao, khả năng tích hợp mạnh mẽ và hỗ trợ đa dạng các giao thức truyền thông, phù hợp cho các dự án quy mô lớn. Việc phân tích chuyên sâu các dòng PLC này trong giáo trình giúp người học không chỉ biết cách vận hành mà còn hiểu rõ ưu nhược điểm, từ đó đưa ra quyết định kỹ thuật chính xác. Kiến thức này là nền tảng vững chắc cho bất kỳ ai muốn làm chủ tự động hóa sản xuất và phát triển sự nghiệp trong ngành điện tử công nghiệp trình độ cao đẳng.
3.1. Phân tích Dòng PLC Omron và Mitsubishi Đặc điểm và Ứng dụng tiêu biểu
Các dòng PLC của hãng Omron như CPM1A, CQM1/CQM1H, và CS1 được ưa chu chuộng trong các ứng dụng điều khiển máy móc vừa và nhỏ, hệ thống giám sát đơn giản nhờ giao diện lập trình dễ tiếp cận và chi phí hợp lý. Chúng thường được dùng trong ngành bao bì, dệt may, hoặc các dây chuyền lắp ráp bán tự động. Ngược lại, PLC của hãng Mitsubishi, với các dòng như FX0, FX0S, FX0N, FX, FX2C, FX2N, lại nổi bật với khả năng xử lý tốc độ cao và dung lượng bộ nhớ lớn, phù hợp cho các hệ thống yêu cầu tốc độ phản ứng nhanh và độ phức tạp cao, như trong ngành ô tô, robot công nghiệp, hay các hệ thống CNC. Việc hiểu rõ đặc điểm kỹ thuật, ngôn ngữ lập trình PLC và khả năng kết nối của từng dòng giúp kỹ thuật viên điện tử công nghiệp đưa ra lựa chọn tối ưu, đảm bảo hiệu suất và độ tin cậy cho hệ thống điều khiển công nghiệp.
3.2. Tìm hiểu PLC Siemens S7 300 Giải pháp chuẩn mực cho Tự động hóa Công nghiệp
PLC của hãng Siemens, đặc biệt là dòng S7-300, là một trong những giải pháp tiêu chuẩn trong lĩnh vực tự động hóa công nghiệp toàn cầu. Dòng S7-300 được thiết kế theo cấu trúc module, cho phép người dùng dễ dàng mở rộng và tùy chỉnh hệ thống theo nhu cầu. Các CPU của S7-300 cung cấp hiệu suất xử lý mạnh mẽ, khả năng tích hợp các chức năng điều khiển phức tạp (PID, motion control) và hỗ trợ đa dạng các chuẩn truyền thông công nghiệp (MPI, PROFIBUS, PROFINET). Việc lập trình PLC Siemens S7-300 thường được thực hiện thông qua phần mềm STEP7 – MANAGER, cung cấp một môi trường phát triển toàn diện. Sự ổn định, độ tin cậy cao và khả năng làm việc trong môi trường khắc nghiệt là những lý do chính khiến S7-300 trở thành lựa chọn hàng đầu cho các dự án hệ thống điều khiển công nghiệp quy mô lớn, từ các nhà máy sản xuất đến các hệ thống xử lý nước và năng lượng. Việc thành thạo PLC Siemens S7-300 là một lợi thế cạnh tranh lớn cho sinh viên trình độ cao đẳng ngành điện tử công nghiệp.
IV. Lắp đặt Mô hình Điều khiển bằng PLC Từ Lý thuyết đến Thực tiễn Sản xuất
Khả năng lắp đặt mô hình điều khiển bằng PLC là một trong những kỹ năng cốt lõi mà giáo trình mô đun PLC nâng cao nghề điện tử công nghiệp trình độ cao đẳng hướng tới. Đây là bước chuyển giao quan trọng từ kiến thức lý thuyết sang ứng dụng thực tiễn, nơi người học có thể hiện thực hóa các ý tưởng thiết kế thành hệ thống hoạt động. Quá trình lắp đặt bao gồm nhiều giai đoạn, từ việc lựa chọn các thiết bị phần cứng (PLC, cảm biến, cơ cấu chấp hành, tủ điện), thiết kế sơ đồ đấu nối, cho đến việc thi công lắp đặt và kiểm tra toàn bộ hệ thống. Mục tiêu là xây dựng một hệ thống điều khiển công nghiệp hoạt động ổn định, an toàn và đáp ứng đúng yêu cầu của quy trình sản xuất.
Trong phần này, giáo trình cung cấp 'Cách kết nối dây' cụ thể cho từng thành phần của mô hình, đảm bảo tính chính xác và khoa học. Việc thực hành lắp đặt giúp người học phát triển khả năng đọc bản vẽ kỹ thuật, sử dụng dụng cụ chuyên dụng, và tuân thủ các quy định về an toàn điện. Bên cạnh đó, các 'mô hình và bài tập ứng dụng' được thiết kế để mô phỏng các tình huống thực tế trong nhà máy, giúp sinh viên làm quen với các thách thức và cách giải quyết vấn đề. Từ việc điều khiển băng tải, hệ thống bơm nước, đến các quy trình đóng gói tự động, mỗi mô hình đều cung cấp trải nghiệm quý báu. Điều này đặc biệt quan trọng trong ngành điện tử công nghiệp, nơi mà yêu cầu về kỹ năng thực hành là cực kỳ cao. Khả năng lắp đặt mô hình điều khiển bằng PLC không chỉ là một bài tập mà là một minh chứng cho năng lực toàn diện của kỹ thuật viên trong việc triển khai tự động hóa sản xuất. Việc nắm vững kỹ năng này giúp sinh viên tự tin tham gia vào các dự án công nghiệp, góp phần vào sự phát triển bền vững của doanh nghiệp và toàn ngành.
4.1. Quy trình Lắp đặt và Đấu nối Hệ thống Điều khiển PLC
Quy trình lắp đặt và đấu nối hệ thống điều khiển bằng PLC yêu cầu sự tỉ mỉ và tuân thủ chặt chẽ các tiêu chuẩn kỹ thuật. Bước đầu tiên là chuẩn bị mặt bằng và tủ điện, sau đó lắp đặt PLC, các module mở rộng, nguồn cấp, aptomat, và các thiết bị ngoại vi như rơle, contactor, domino đấu dây. Kỹ thuật viên cần thực hiện đấu nối dây nguồn, dây tín hiệu ngõ vào (Inputs) từ cảm biến, nút nhấn, và dây điều khiển ngõ ra (Outputs) đến các cơ cấu chấp hành. 'Cách kết nối dây' được trình bày chi tiết trong giáo trình, bao gồm sơ đồ nguyên lý và sơ đồ đấu nối thực tế. Việc sử dụng các loại cáp phù hợp, kẹp dây, đánh dấu dây rõ ràng là rất quan trọng để đảm bảo tính an toàn, dễ bảo trì và khắc phục sự cố sau này. Một quy trình lắp đặt chuẩn giúp giảm thiểu sai sót, tiết kiệm thời gian và đảm bảo hoạt động ổn định của hệ thống tự động hóa sản xuất.
4.2. Thực hành Mô hình Điều khiển bằng PLC Phát triển Kỹ năng Giải quyết Vấn đề
Phần thực hành mô hình điều khiển bằng PLC là trọng tâm của việc đào tạo kỹ năng giải quyết vấn đề. Sinh viên sẽ được giao các bài tập ứng dụng thực tế như điều khiển động cơ, băng tải, hệ thống đèn giao thông hoặc máy đóng bao bì (như ví dụ 'Máy đóng bao bì' trong tài liệu gốc). Các bài tập này yêu cầu người học không chỉ lập trình PLC mà còn phải tự tay lắp đặt, đấu nối phần cứng, và gỡ lỗi hệ thống. Việc gặp phải các lỗi kết nối, lỗi logic chương trình trong quá trình thực hành giúp sinh viên phát triển khả năng phân tích, tìm nguyên nhân và khắc phục sự cố một cách hiệu quả. Kinh nghiệm thực tiễn từ việc xây dựng và vận hành các mô hình điều khiển bằng PLC này là vô cùng quý giá, giúp người học tự tin ứng dụng kiến thức vào các dự án điện tử công nghiệp thực tế, nâng cao năng lực chuyên môn cho trình độ cao đẳng.
V. Phương pháp Lập trình PLC Nâng Cao Xây dựng Lưu đồ và Logic điều khiển
Việc lập trình PLC không chỉ dừng lại ở các lệnh cơ bản mà còn đòi hỏi kỹ năng xây dựng logic điều khiển phức tạp thông qua các phương pháp tiên tiến. Giáo trình mô đun PLC nâng cao nghề điện tử công nghiệp trình độ cao đẳng đi sâu vào các kỹ thuật như lập trình tuyến tính, phân nhánh và nhập nhánh lưu đồ hoạt động, giúp kỹ thuật viên có khả năng thiết kế các chương trình hiệu quả cho các hệ thống điều khiển công nghiệp phức tạp. Lập trình tuyến tính, mặc dù đơn giản, nhưng lại là nền tảng để hiểu cách các bước hoạt động tuần tự được thực hiện. Tài liệu gốc mô tả rằng 'Trong một thời điểm nhất định chỉ có duy nhất 1 bước hoạt động', 'Bước hoạt động trước sẽ chuẩn bị điều kiện cho bước kế tiếp', và 'Khi đã chuyển sang bước sau thì bước hoạt động trước đó bị vô hiệu hóa'. Đây là những nguyên tắc cơ bản giúp đảm bảo tính nhất quán trong chuỗi hoạt động.
Khi đối mặt với các quy trình sản xuất đa nhiệm hoặc có nhiều trạng thái chuyển đổi, việc sử dụng lưu đồ hoạt động với các kỹ thuật phân nhánh và nhập nhánh trở nên không thể thiếu. 'Lưu đồ hoạt động có phân nhánh là lưu đồ trong đó có nhiều nhánh con thực hiện chức năng khác nhau trong chương trình.' Sự phân kỳ (phân nhánh) cho phép nhiều nhánh hoạt động song song hoặc độc lập, mỗi nhánh có điều kiện chuyển riêng nhưng cùng sử dụng tiếp điểm chuẩn bị của trạng thái trước đó. Kỹ thuật này đặc biệt hữu ích khi cần điều khiển nhiều tác vụ đồng thời hoặc lựa chọn các quy trình khác nhau dựa trên điều kiện đầu vào. Ngược lại, hội tụ (nhập nhánh) là quá trình kết hợp các nhánh hoạt động độc lập trở lại một trạng thái chung, thường là sau khi các điều kiện của từng nhánh đã được hoàn thành. Việc thành thạo các phương pháp này không chỉ giúp tối ưu hóa mã lệnh mà còn nâng cao khả năng điều khiển và giám sát các quy trình tự động hóa sản xuất một cách linh hoạt, đáp ứng yêu cầu ngày càng cao của điện tử công nghiệp trình độ cao đẳng.
5.1. Kỹ thuật Lập trình Tuyến tính PLC và Lưu đồ Hoạt động Tổng quát
Lập trình tuyến tính PLC là một phương pháp cơ bản nhưng hiệu quả để điều khiển các quy trình có tuần tự rõ ràng. Trong kỹ thuật này, các bước hoạt động được xác định và thực hiện theo một trình tự cố định, mỗi bước chỉ được kích hoạt khi bước trước đó đã hoàn thành và điều kiện chuyển trạng thái được thỏa mãn. 'Lưu đồ hoạt động tổng quát' minh họa rõ ràng các trạng thái hoạt động (Y1 ÷ Y(n+1)) và điều kiện chuyển trạng thái, bao gồm tiếp điểm tác động chuẩn bị của trạng thái trước và tiếp điểm tác động ngoài. Kỹ thuật này giúp đơn giản hóa việc thiết kế logic cho các ứng dụng có chu trình lặp lại, như máy đóng bao bì được đề cập trong tài liệu gốc. Việc nắm vững lập trình PLC tuyến tính là nền tảng để hiểu và phát triển các phương pháp lập trình phức tạp hơn, đảm bảo tính tuần tự và an toàn trong hệ thống điều khiển công nghiệp.
5.2. Phân nhánh và Nhập nhánh Tối ưu Logic điều khiển trong Hệ thống PLC Nâng Cao
Trong các hệ thống PLC nâng cao với quy trình phức tạp, kỹ thuật phân nhánh và nhập nhánh lưu đồ hoạt động là không thể thiếu để tối ưu hóa logic điều khiển. 'Phân kỳ' (phân nhánh) cho phép chương trình rẽ thành nhiều nhánh con, mỗi nhánh thực hiện một chức năng riêng biệt với điều kiện chuyển riêng. Điều này rất hữu ích khi cần thực hiện các tác vụ song song hoặc lựa chọn một trong nhiều lộ trình điều khiển. 'Hội tụ' (nhập nhánh) là quá trình các nhánh con này hợp nhất trở lại một điểm chung, thường là sau khi tất cả các nhánh đã hoàn thành công việc của mình. Các kỹ thuật này giúp xây dựng các chương trình lập trình PLC linh hoạt, có khả năng xử lý nhiều kịch bản hoạt động, từ đó nâng cao hiệu suất và khả năng thích ứng của hệ thống điều khiển công nghiệp. Việc áp dụng thành thạo phân nhánh và nhập nhánh là một dấu hiệu của trình độ chuyên môn cao trong điện tử công nghiệp, đặc biệt là trong tự động hóa sản xuất phức tạp.
VI. Tối ưu Quản lý Dự án PLC Hướng dẫn Sử dụng phần mềm STEP7 Manager
Việc quản lý hiệu quả các dự án bộ điều khiển Logic khả trình (PLC) là yếu tố then chốt để đảm bảo thành công trong tự động hóa sản xuất. Giáo trình mô đun PLC nâng cao nghề điện tử công nghiệp trình độ cao đẳng cung cấp hướng dẫn chi tiết về việc sử dụng phần mềm STEP7 – MANAGER, một công cụ mạnh mẽ và toàn diện của Siemens cho việc thiết kế, lập trình và cấu hình PLC. STEP7 không chỉ là một môi trường để lập trình PLC mà còn là một hệ sinh thái tích hợp tất cả các thành phần liên quan đến một dự án, từ phần mềm trợ giúp đến các công cụ cài đặt cấu hình và chế độ làm việc. Việc thành thạo STEP7 giúp kỹ thuật viên tối ưu hóa quá trình phát triển, giảm thiểu lỗi và nâng cao hiệu quả làm việc.
Khái niệm 'Project' trong STEP7 không đơn thuần là chương trình ứng dụng mà rộng hơn, bao gồm 'tất cả những gì liên quan đến việc thiết kế phần mềm ứng dụng để điều khiển, giám sát một hay nhiều trạm PLC.' Điều này bao gồm bảng cấu hình cứng của các module, tham số xác định chế độ làm việc, các khối logic chứa chương trình ứng dụng, cấu hình ghép nối và truyền thông, cùng các cửa sổ giao diện phục vụ việc giám sát. Khả năng tùy chỉnh cấu hình mặc định, chẳng hạn như chuyển đổi cú pháp lệnh từ tiếng Đức sang tiếng Anh (ví dụ: AND thành UND), là một ví dụ về sự linh hoạt mà STEP7 mang lại. Việc này đảm bảo rằng người lập trình có thể làm việc trong môi trường quen thuộc và hiệu quả nhất. Giáo trình hướng dẫn cách khai báo và mở một Project mới, từ màn hình chính của Step7 chọn File → New hoặc kích chuột tại biểu tượng “New Project/Library”. Kỹ năng này là không thể thiếu đối với sinh viên trình độ cao đẳng ngành điện tử công nghiệp, giúp họ quản lý các dự án hệ thống điều khiển công nghiệp một cách chuyên nghiệp và có tổ chức.
6.1. Cài đặt và Cấu hình STEP7 MANAGER Nền tảng cho Lập trình PLC Siemens
Việc cài đặt và cấu hình STEP7 – MANAGER là bước khởi đầu quan trọng để làm việc với PLC của hãng Siemens. Sau khi cài đặt, STEP7 thường có cấu hình mặc định, đôi khi cú pháp lệnh được viết theo ngôn ngữ khác (ví dụ: tiếng Đức). Việc 'cài đặt lại cấu hình cho Step7' để chuyển sang dạng thông dụng quốc tế, như tiếng Anh (AND thay vì UND), là cần thiết để tối ưu trải nghiệm người dùng. Ngoài việc chọn ngôn ngữ cú pháp lệnh, người dùng còn có thể điều chỉnh nhiều chức năng khác như thư mục lưu trữ chương trình, các thanh ghi hiển thị nội dung khi gỡ lỗi. Một cấu hình STEP7 phù hợp giúp kỹ thuật viên điện tử công nghiệp làm việc hiệu quả hơn, đảm bảo quá trình lập trình PLC diễn ra suôn sẻ và ít gặp trở ngại, góp phần vào sự thành công của các dự án tự động hóa sản xuất.
6.2. Quản lý và Khai báo Project trong STEP7 MANAGER Nâng cao Hiệu suất Làm việc
Kỹ năng quản lý và khai báo Project trong STEP7 – MANAGER là yếu tố then chốt để tổ chức các dự án PLC nâng cao một cách khoa học. Một Project trong STEP7 không chỉ chứa chương trình ứng dụng mà còn bao gồm 'Bảng cấu hình cứng về tất cả các module', 'Bảng tham số xác định chế độ làm việc', 'Các Logic block chứa chương trình ứng dụng', 'Cấu hình ghép nối và truyền thông', và 'Các cửa sổ giao diện phục vụ việc giám sát'. Giáo trình hướng dẫn cách khai báo một Project mới thông qua tùy chọn File -> New. Việc tạo và quản lý Project một cách có hệ thống giúp kỹ thuật viên điện tử công nghiệp dễ dàng theo dõi, chỉnh sửa và mở rộng hệ thống điều khiển công nghiệp. Khả năng này đặc biệt quan trọng khi làm việc với các dự án lớn, nhiều module, hoặc khi cần cộng tác với các thành viên khác trong nhóm, đảm bảo tính nhất quán và hiệu quả trong toàn bộ chu trình phát triển tự động hóa sản xuất.
VII. Tầm nhìn Tương lai Vai trò của PLC Nâng Cao trong Kỷ nguyên Công nghiệp 4
Trong bối cảnh kỷ nguyên Công nghiệp 4.0, vai trò của bộ điều khiển Logic khả trình (PLC) đang ngày càng trở nên phức tạp và quan trọng hơn bao giờ hết. Giáo trình mô đun PLC nâng cao nghề điện tử công nghiệp trình độ cao đẳng không chỉ trang bị kiến thức hiện hành mà còn định hướng cho người học về những xu hướng công nghệ tương lai. PLC không chỉ đơn thuần thực hiện các lệnh điều khiển tuần tự mà đang tích hợp sâu rộng hơn với các công nghệ như Internet of Things (IoT), trí tuệ nhân tạo (AI), và phân tích dữ liệu lớn (Big Data), biến chúng thành các thiết bị thông minh, có khả năng tự chẩn đoán, tự tối ưu và thậm chí là tự học.
Sự phát triển của PLC nâng cao sẽ tiếp tục tập trung vào khả năng kết nối không dây, bảo mật mạng công nghiệp, và khả năng xử lý dữ liệu thời gian thực với hiệu suất cao hơn. Các thế hệ PLC mới sẽ có khả năng giao tiếp đa dạng với các hệ thống MES (Manufacturing Execution Systems) và ERP (Enterprise Resource Planning), tạo nên một chuỗi giá trị liền mạch từ sàn sản xuất đến cấp quản lý. Điều này đòi hỏi các kỹ sư điện tử công nghiệp không chỉ thuần thục lập trình PLC mà còn phải có kiến thức về mạng, bảo mật và các nền tảng dữ liệu. Giáo trình này là bước đệm quan trọng giúp sinh viên trình độ cao đẳng chuẩn bị sẵn sàng cho những thách thức và cơ hội mà cuộc cách mạng công nghiệp mang lại. Việc liên tục cập nhật kiến thức về PLC nâng cao và các công nghệ đi kèm là yếu tố sống còn để duy trì năng lực cạnh tranh trong thị trường lao động. Khả năng thích ứng và học hỏi những công nghệ mới sẽ là chìa khóa để kiến tạo nên những hệ thống điều khiển công nghiệp thông minh và bền vững trong tương lai.
7.1. PLC và Xu hướng Tự động hóa Sản xuất thông minh trong Công nghiệp 4.0
Trong kỷ nguyên Công nghiệp 4.0, PLC nâng cao đang đóng vai trò trung tâm trong việc thúc đẩy tự động hóa sản xuất thông minh. Các hệ thống PLC hiện đại không chỉ thực hiện các chức năng điều khiển mà còn tích hợp khả năng thu thập dữ liệu, giao tiếp với các nền tảng đám mây và phân tích dữ liệu để tối ưu hóa quy trình. Xu hướng này đòi hỏi kỹ thuật viên điện tử công nghiệp phải có kiến thức về kết nối mạng công nghiệp (Ethernet/IP, PROFINET), giao thức MQTT/OPC UA cho IoT, và hiểu biết cơ bản về phân tích dữ liệu. Việc tích hợp PLC với các hệ thống SCADA/MES và các giải pháp AI/Machine Learning đang mở ra những tiềm năng to lớn trong việc nâng cao hiệu suất, giảm thiểu thời gian dừng máy và tối ưu hóa năng lượng, tạo ra các nhà máy thông minh (Smart Factory) hoàn toàn tự động.
7.2. Định hướng Phát triển Kỹ năng cho Kỹ sư Điện tử Công nghiệp Trình độ Cao đẳng
Để đáp ứng yêu cầu của ngành điện tử công nghiệp trình độ cao đẳng trong tương lai, việc phát triển kỹ năng không chỉ dừng lại ở lập trình PLC truyền thống. Kỹ sư cần được trang bị các kỹ năng bổ sung về an ninh mạng công nghiệp, lập trình HMI/SCADA, tích hợp robot, và phân tích dữ liệu. Khả năng làm việc với nhiều hãng PLC khác nhau, hiểu biết về các chuẩn truyền thông và khả năng giải quyết vấn đề tổng thể hệ thống là cực kỳ quan trọng. Giáo trình mô đun PLC nâng cao đặt nền móng vững chắc cho sự phát triển này, khuyến khích người học không ngừng cập nhật kiến thức, tham gia các khóa học chuyên sâu và thực hành các dự án phức tạp. Việc chủ động nắm bắt công nghệ mới sẽ giúp kỹ sư điện tử công nghiệp trở thành những chuyên gia được săn đón trong lĩnh vực tự động hóa sản xuất.
