Tổng quan về giáo trình

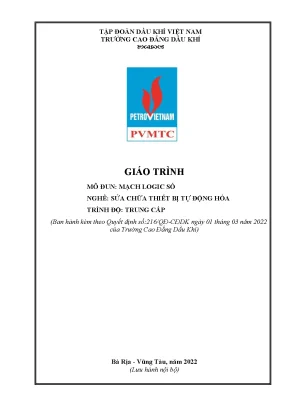

Giáo trình mô đun Mạch Logic Số (Mã mô đun: AUTM53104) là tài liệu học tập chuyên môn thuộc khối kiến thức cơ sở ngành nghề, được ban hành kèm theo Quyết định số 216/QĐ-CĐDK ngày 01 tháng 03 năm 2022 của Trường Cao đẳng Dầu khí (Tập đoàn Dầu khí Việt Nam). Giáo trình do ThS. Bùi Minh Thảo chủ biên, cùng sự tham gia của các tác giả Lương Quốc Kông và Tạ Ngọc Dũng thuộc Bộ môn Tự động hóa. Trong tiến trình đào tạo nghề Sửa chữa thiết bị tự động hóa (SCTBTĐH), mô đun này có khối lượng 3 tín chỉ (tổng thời lượng 60 giờ), được bố trí giảng dạy sau mô đun An toàn TĐH (AUTM52101) và được học trước mô đun Thiết bị đo lường (AUTM55005).

Mục tiêu đào tạo của giáo trình hướng đến các chuẩn đầu ra cụ thể:

  • Về kiến thức (A1 - A5): Nhận diện các ký hiệu cổng logic cơ bản, lập bảng chân trị, vẽ đồ thị thời gian; nhận diện ký hiệu flip-flop và mạch chốt; mô tả nguyên lý hoạt động của các loại flip-flop, bộ đếm, thanh ghi dịch, mạch số học và bộ giải mã.
  • Về kỹ năng (B1 - B2): Lắp ráp các mạch logic tổ hợp theo sơ đồ thiết kế; lắp ráp các bộ đếm từ flip-flop; xác định sơ đồ chân các vi mạch (IC) cổng logic, flip-flop và IC giải mã trên testboard.
  • Về năng lực tự chủ và trách nhiệm (C1 - C2): Rèn luyện tính cẩn thận trong thao tác kỹ thuật và chấp hành nghiêm túc quy định an toàn điện khi làm việc với linh kiện điện tử ở các mức nguồn $1 - 5\text{V}$ và $3 - 12\text{V}$.

Cấu trúc giáo trình gồm 04 bài học chính và 04 phụ lục kỹ thuật, tiếp cận từ các linh kiện logic phần cứng cơ sở đến các mạch tổ hợp, mạch nhớ tuần tự và mạch chức năng ứng dụng trong điều khiển công nghiệp.

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Nội dung giáo trình được thiết kế tuần tự qua 4 bài học chính kèm hệ thống phụ lục tra cứu:

  • Bài 1: Cơ sở kĩ thuật số (20 giờ: 10 lý thuyết, 10 thực hành): Khái quát 3 nhiệm vụ cơ bản của mạch số (điều khiển logic, thực hiện phép toán, lưu trữ). Trình bày các đặc trưng điện của họ logic (Logic Family), nguồn cấp ($\text{V}{\text{CC}}/\text{V}{\text{DD}}$, $\text{V}_{\text{SS}}/\text{GND}$, chuẩn 5V và 3.3V) và các dải mức logic ngõ vào ($0 \div 1.5\text{V}$ cho mức 0; $3.0\text{V}$ cho mức 1) cùng ngõ ra ($0 \div 0.5\text{V}$ cho mức 0; $4.0\text{V}$ cho mức 1). Khảo sát 7 cổng logic gồm các cổng cơ bản (AND, OR, XOR, NOT) và các cổng biến đổi (NAND, NOR, XNOR) qua ký hiệu truyền thống và hình chữ nhật. Hướng dẫn phân tích mạch logic tổ hợp bằng bảng sự thật $2^n$ dòng; khảo sát thời gian trễ truyền lan tín hiệu (Propagation Delay, đo bằng nano giây - $\text{ns}$) và chức năng của cổng đệm (Buffer Gate).
  • Bài 2: Mạch nhớ (14 giờ: 7 lý thuyết, 6 thực hành, 1 kiểm tra): Phân tích cơ chế phản hồi (Feedback) để tạo phần tử nhớ 1-bit. Khảo sát cấu trúc, bảng sự thật và các trạng thái SET, RESET, NHỚ (Memory), BỊ CẤM (Illegal) của RSFF xây dựng từ cổng NOR và cổng NAND. Trình bày nguyên lý logic đồng bộ sử dụng xung Clock (tần số từ $<1\text{Hz}$ đến $>4\text{GHz}$) với hai chế độ kích mức (Level-triggered) và kích sườn (Edge-triggered: sườn dương/cạnh lên và sườn âm/cạnh xuống). Phân tích giản đồ thời gian (Timing Diagram) của NOR RSFF đồng bộ, DFF (kích mức EN và kích sườn CLK), JKFF (với chế độ lật mạch Toggle khi $J=K=1$). Giới thiệu cấu trúc thanh ghi lưu trữ dữ liệu dạng Word (4-bit, 8-bit) ghép từ DFF và các thanh ghi chuyên dụng (SIPO, PISO, Shift Registers).
  • Bài 3: Mạch đếm (14 giờ: 6 lý thuyết, 8 thực hành): Giới thiệu các hệ thống số đếm: hệ nhị phân (Binary: bit, nipple 4-bit, byte 8-bit, word 16-bit, doubleword 32-bit, quadword 64-bit, phân biệt MSB/LSB), hệ thập lục phân (Hexadecimal cơ số 16: các ký số 0–9 và A–F) và mã BCD-8421. Phân tích nguyên lý bộ đếm nhị phân 4-bit chia 16 sử dụng 4 tầng JKFF kích sườn âm ($\overline{\text{CLK}}$) với tần số chia đôi qua từng tầng ($f_{Q0}=f/2, f_{Q1}=f/4, f_{Q2}=f/8, f_{Q3}=f/16$). Phân tích bộ đếm BCD đếm từ 0000 đến 1001 (0–9) sử dụng cổng AND kìm hãm và đường hồi tiếp reset trạng thái; giới thiệu bộ đếm lên/xuống (Up/Down counter) điều khiển bằng ngõ vào DIRECTION.
  • Bài 4: Các mạch số học và giải mã (12 giờ: 5 lý thuyết, 5 thực hành, 1 kiểm tra lý thuyết, 1 kiểm tra thực hành): Trình bày nguyên tắc cộng nhị phân, sơ đồ logic mạch cộng 1-bit và ghép nối mạch cộng 8-bit. Khảo sát mạch giải mã cơ bản (3 đường sang 8 đường) và mạch giải mã BCD sang LED 7 đoạn sử dụng vi mạch IC 74LS47 (loại anode chung và cathode chung).
  • Hệ thống Phụ lục (Phụ lục A - D): Cung cấp thông số tra cứu các vi mạch cổng và FF thông dụng (Phụ lục A), vi mạch tổ hợp (Phụ lục B), vi mạch tuần tự (Phụ lục C) và bộ câu hỏi trắc nghiệm đánh giá (Phụ lục D).

Progression logic của giáo trình đi từ việc thiết lập các phần tử logic tĩnh không nhớ, sang phần tử nhớ động có xung đồng bộ, liên kết thành cấu trúc mạch đếm/thanh ghi, và kết thúc ở các khối vi mạch số học và giải mã hiển thị.

Kiến thức nền tảng được xây dựng

  • Lý thuyết nền tảng (Fundamental theories): Cơ sở đại số logic Boolean; nguyên lý biểu diễn thông tin nhị phân, hệ cơ số HEX và mã nhị-thập phân BCD; lý thuyết chuyển mạch trạng thái bán dẫn và thời gian trễ truyền lan.
  • Nguyên lý cốt lõi (Core principles): Nguyên lý phản hồi logic tạo mạch chốt; nguyên lý đồng bộ hóa bằng tín hiệu xung nhịp; nguyên lý chia tần số và mã hóa/giải mã tín hiệu số.
  • Khung kỹ thuật chuẩn (Essential frameworks): Phương pháp lập bảng sự thật trung gian và toàn mạch; phương pháp đọc và phân tích giản đồ thời gian (Timing Diagram); sơ đồ cấu trúc chân vi mạch chuẩn công nghiệp họ TTL/CMOS.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Đọc hiểu sơ đồ nguyên lý mạch số; nhận diện đúng ký hiệu cổng logic và sơ đồ chân vi mạch (IC 74xx, IC 74LS47, các loại Flip-Flop); thao tác đấu nối mạch trên bo mạch thử nghiệm (testboard).
  • Kỹ năng phân tích (Analytical skills): Phân tích trạng thái logic ngõ ra dựa trên tổ hợp ngõ vào; phân tích giản đồ xung để xác định thời điểm kích hoạt của các mạch logic tuần tự; phân tích và cô lập trạng thái cấm (illegal state) trong các mạch chốt RSFF.
  • Năng lực thực hành chuyên môn (Practical competencies): Sử dụng đồng hồ đo VOM kiểm tra mức điện áp logic ngõ vào/ngõ ra; thiết lập nguồn cung cấp DC ($1 - 5\text{V}$ và $3 - 12\text{V}$); ghép nối hoàn chỉnh mạch đếm, giải mã và hiển thị LED 7 đoạn; tuân thủ quy chuẩn an toàn lao động trong xưởng điện - điện tử.

Phương pháp giảng dạy và học tập

Giáo trình quy định áp dụng phương pháp giảng dạy tích cực bao gồm: diễn giảng lý thuyết, vấn đáp học thuật và phương pháp dạy học theo vấn đề (Problem-based learning). Giảng viên thiết kế bài giảng tích hợp lý thuyết và thực hành; tổ chức học tập trung đối với giờ lý thuyết và chia ca đối với các phiên thực hành tại xưởng chuyên môn hóa Điện - Điện tử.

Hệ thống bài tập tình huống và case study kỹ thuật gắn với thực tiễn công nghiệp:

  • Case study an toàn lò đốt công nghiệp: Phân tích mạch logic tổ hợp điều khiển van an toàn nhiên liệu của lò đốt công nghiệp tuân thủ Tiêu chuẩn NFPA 86 (National Fire Protection Association - Standard 86). Mạch xử lý tín hiệu từ 4 nhóm cảm biến: đầu dò nhiên liệu áp suất thấp, đầu dò áp suất cao, đầu dò lưu lượng không khí và cảm biến ngọn lửa thông qua hệ thống cổng NOT và OR để quyết định trạng thái đóng/mở của van ngắt khẩn cấp.
  • Bài tập thực hành: Lắp ráp và đo kiểm bảng chân trị các cổng cơ bản, khảo sát đáp ứng sườn/mức của DFF và JKFF trên testboard, lắp mạch đếm nhị phân 4-bit, mạch đếm BCD và đấu nối IC 74LS47 điều khiển LED 7 đoạn.

Quy trình đánh giá kết quả học tập gồm 3 cấu phần chính:

  1. Kiểm tra thường xuyên: 01 bài đánh giá thông qua hỏi đáp vấn đáp hoặc bài viết ngắn $\le 30$ phút.
  2. Kiểm tra định kỳ (03 bài):
    • Bài số 1: Lý thuyết Bài 1 và Bài 2 (thời gian $45 \div 60$ phút), đánh giá chuẩn A1, A2, A3, A4, A5.
    • Bài số 2: Lý thuyết Bài 3 và Bài 4 (thời gian $45 \div 60$ phút), đánh giá chuẩn A4, A5, B1, B2.
    • Bài số 3: Thực hành tổng hợp Bài 1, 2, 3, 4 (thời gian $45 \div 60$ phút), đánh giá chuẩn A1–A5, B1, B2, B3, C1, C2.
  3. Thi kết thúc môn học: Gồm phần thi trắc nghiệm lý thuyết ($45 \div 60$ phút) và phần thi thực hành lắp ráp mạch ($60 \div 120$ phút).

Về hướng dẫn tự học: Sinh viên được yêu cầu nghiên cứu bài học trước khi đến lớp, làm việc theo nhóm từ $8 - 10$ người để chuẩn bị các chủ đề thảo luận được giao. Quy chế đào tạo yêu cầu sinh viên phải tham dự tối thiểu 70% thời lượng các buổi giảng lý thuyết; trường hợp vắng quá 30% số tiết lý thuyết bắt buộc phải học lại mô đun.

Điểm nổi bật và cập nhật

Giáo trình mô đun Mạch Logic Số được chuẩn hóa theo khung chương trình đào tạo kỹ thuật ban hành năm 2022 của Trường Cao đẳng Dầu khí. Tài liệu có những đặc điểm cập nhật và tiếp cận kỹ thuật cụ thể:

  • Tích hợp song song hai hệ thống quy chuẩn ký hiệu: Giáo trình đối chiếu đồng thời ký hiệu logic truyền thống (áp dụng từ năm 1950 với các dạng hình học riêng biệt cho từng cổng) và ký hiệu hình chữ nhật chuẩn hóa (áp dụng từ năm 1980, thường được sử dụng trong lập trình hệ thống PLC công nghiệp).
  • Phản ánh dải thông số kỹ thuật hiện đại: Mở rộng phạm vi phân tích tần số xung nhịp đồng hồ từ dải dưới $1\text{Hz}$ đến trên $4\text{GHz}$, phù hợp với tốc độ xử lý của các vi mạch bán dẫn đương đại.
  • Phân tích sâu các yếu tố phi lý tưởng trong mạch số: Đưa vào giáo trình nội dung phân tích thời gian trễ truyền lan (Propagation Delay tính bằng nano giây - $\text{ns}$) và sự sai lệch trễ giữa sườn dương (Positive-going) và sườn âm (Negative-going). Trình bày ví dụ thực tế về tác động của thời gian trễ trong các hệ thống an toàn quy mô lớn như mạch dừng khẩn cấp lò phản ứng hạt nhân.
  • Xử lý các bài toán phối hợp tín hiệu công nghiệp: Giới thiệu giải pháp sử dụng cổng đệm (Buffer Gate) nhằm khuếch đại dòng điều khiển hoặc phối hợp các mức điện thế khác nhau giữa ngõ ra logic và thiết bị chấp hành công suất lớn.
  • Cấu trúc dữ liệu và phụ lục tra cứu chuyên dụng: Phân loại chi tiết các cấu trúc dữ liệu số (Nipple, Byte, Word, Doubleword, Quadword) cùng hệ thống 4 phụ lục liệt kê mã vi mạch chuẩn TTL họ 74xx, phục vụ trực tiếp công tác sửa chữa phần cứng.

Đối tượng sử dụng giáo trình

Giáo trình Mạch Logic Số (AUTM53104) được biên soạn phục vụ các nhóm đối tượng cụ thể trong hệ thống giáo dục nghề nghiệp và kỹ thuật:

  • Sinh viên hệ đào tạo: Sinh viên trình độ Trung cấp và Cao đẳng nghề Sửa chữa thiết bị tự động hóa (SCTBTĐH), cùng sinh viên các ngành kỹ thuật liên quan như Điện tự động công nghiệp, Thiết bị đo lường và Kỹ thuật điều khiển.
  • Yêu cầu tiên quyết (Prerequisites): Người học bắt buộc phải hoàn thành mô đun An toàn TĐH (AUTM52101). Ngoài ra, chương trình khung đào tạo yêu cầu sinh viên tích lũy kiến thức từ các môn học cơ sở gồm: Toán kỹ thuật (AUTM52023), Điện kỹ thuật 1 (ELEI53154) và Điện tử cơ bản (AUTM53102).
  • Giảng viên và cán bộ hướng dẫn: Dành cho giảng viên thiết kế kế hoạch bài dạy theo hình thức tích hợp, tổ chức giảng dạy lý thuyết và phân ca hướng dẫn thực hành xưởng; đồng thời làm căn cứ biên soạn đề kiểm tra trắc nghiệm, bài tập tình huống và phiếu đánh giá kỹ năng thực hành theo thang chuẩn đầu ra.
  • Kỹ thuật viên và người tự học: Tài liệu phục vụ kỹ thuật viên bảo dưỡng, vận hành hệ thống đo lường và điều khiển tự động tại các nhà máy, xí nghiệp công nghiệp sử dụng để tra cứu cấu trúc chân IC số, bảng trạng thái logic và nguyên lý các mạch đếm, mạch giải mã LED 7 đoạn.

Câu hỏi thường gặp

1. Giáo trình này được biên soạn cho đối tượng nào?

Giáo trình được biên soạn phục vụ sinh viên trình độ Trung cấp và Cao đẳng nghề Sửa chữa thiết bị tự động hóa tại Trường Cao đẳng Dầu khí, đồng thời áp dụng làm tài liệu học tập cho các chuyên ngành kỹ thuật điện tử, đo lường và điều khiển tự động.

2. Người học cần hoàn thành những môn học nào trước khi học mô đun này?

Điều kiện tiên quyết bắt buộc là hoàn thành môn học An toàn TĐH (Mã: AUTM52101). Bên cạnh đó, người học cần có kiến thức nền tảng từ các môn cơ sở ngành đã học trước đó như Toán kỹ thuật (AUTM52023), Điện kỹ thuật 1 (ELEI53154) và Điện tử cơ bản (AUTM53102).

3. Điểm khác biệt về mặt ứng dụng thực tiễn của giáo trình này là gì?

Giáo trình gắn kết các khái niệm lý thuyết logic số trực tiếp với các ứng dụng kỹ thuật trong ngành dầu khí và tự động hóa công nghiệp. Điển hình là việc đưa tiêu chuẩn an toàn lò đốt NFPA 86 vào bài toán mạch tổ hợp, phân tích ảnh hưởng của thời gian trễ trong hệ thống ngắt lò phản ứng, và khảo sát cấu trúc mạch giải mã LED 7 đoạn dùng IC 74LS47.

4. Quy định về chuyên cần và phương pháp tự học để đạt yêu cầu môn học?

Sinh viên bắt buộc tham dự tối thiểu 70% số tiết lý thuyết (vắng quá 30% phải học lại mô đun). Phương pháp tự học yêu cầu nghiên cứu giáo trình trước khi lên lớp, thực hiện bài tập thảo luận theo nhóm 8–10 người, phân tích bảng chân trị và giản đồ thời gian trước khi tiến hành đấu nối kiểm chứng trên bo mạch thực hành (testboard).

5. Danh mục tài liệu tham khảo chính của giáo trình gồm những nguồn nào?

Tài liệu tham khảo chính gồm:

  1. Nguyễn Đình Phú – Nguyễn Trường Duy (2016), Giáo trình Kỹ thuật số, Trường Đại học Sư phạm Kỹ thuật TP. Hồ Chí Minh, NXB Đại học Quốc gia.
  2. NCCER (2016), Instrumentation Level 4, Third Edition.
  3. Ronald Tocci, Neal S. Widmer, Gregory L. Moss, Digital Systems: Principles and Applications, 12th Edition.

Kết luận

Giáo trình mô đun Mạch Logic Số (AUTM53104) hệ thống hóa toàn bộ khối kiến thức kỹ thuật số nền tảng, phân chia thành 4 trục nội dung chính: Cơ sở kỹ thuật số và logic tổ hợp, Mạch nhớ và logic đồng bộ, Mạch đếm nhị phân/BCD, cùng Mạch số học và giải mã hiển thị. Cấu trúc nội dung gắn kết chặt chẽ giữa 28 giờ lý thuyết và 29 giờ thực hành xưởng, giúp người học phát triển kỹ năng phân tích mạch và đấu nối IC số trên testboard.

Lộ trình học tập trong giáo trình tạo nền tảng chuyên môn trực tiếp để sinh viên tiếp cận các mô đun chuyên ngành tiếp theo trong chương trình đào tạo nghề Tự động hóa, bao gồm: Thiết bị đo lường (AUTM55005), Lắp đặt hệ thống TĐH (AUTM54108), Cơ sở điều khiển quá trình (AUTM53110) và Hệ điều khiển lập trình PLC (AUTM55115). Hệ thống 4 phụ lục tra cứu vi mạch và hệ thống tài liệu tham khảo chuẩn (NCCER, Digital Systems) cung cấp nguồn dữ liệu kỹ thuật hoàn chỉnh phục vụ quá trình học tập và tra cứu nghiệp vụ.
