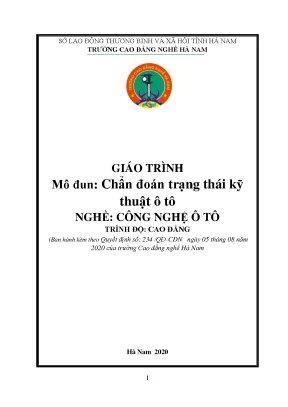

SỞ LAO ĐỘNG THƯƠNG BINH VÀ XÃ HỘI TỈNH HÀ NAM TRƯỜNG CAO ĐẲNG NGHỀ HÀ NAM GIÁO TRÌNH Mô đun: Chẩn đoán trạng thái kỹ thuật ô tô NGHỀ: CÔNG NGHỆ Ô TÔ TRÌNH ĐỘ: CAO ĐẲNG (Ban hành kèm theo Quyết định số: 234 /QĐ-CDN ngày 05 tháng 08 năm 2020 của trường Cao đẳng nghề Hà Nam Hà Nam 2020 1 TUYÊN BỐ BẢN QUYỀN Tài liệu này thuộc loại sách giáo trình nên các nguồn thông tin có thể được phép dùng nguyên bản hoặc trích dùng cho các mục đích về đào tạo và tham khảo. Mọi mục đích khác mang tính lệch lạc hoặc sử dụng với mục đích kinh doanh thiếu lành mạnh sẽ bị nghiêm cấm. 2 LỜI GIỚI THIỆU Để phục vụ cho học sinh, sinh viên học nghề và thợ sửa chữa ô tô những kiến thức cơ bản cả về lý thuyết và thực hành bảo dưỡng, sửa chữa các hệ thống trên ô tô. Tôi có biên soạn giáo trình: Sửa chữa động cơ đốt trong với mong muốn giáo trình này sẽ giúp cho học sinh, sinh viên nắm vững hơn kiến thức về ô tô.
: Nội dung giáo trình bao gồm các bài: Bài 1 : Chẩn đoán kiểm tra tình trạng kỹ thuật động cơ ô tô Bài 2 : Chẩn đoán kiểm tra tình trạng kỹ thuật hệ thống phân phối khí Bài 3: Chẩn đoán kiểm tra tình trạng kỹ thuật hệ thống bôi trơn và làm mát Bài 4: Chẩn đoán kiểm tra hệ thống nhiên liệu Bài 5: Chẩn đoán kiểm tra tình trạng kỹ thuật hệ thống khởi động và đánh lửa Bài 6: Chẩn đoán kiểm tra tình trạng kỹ thuật hệ thống phanh Bài 7: Chẩn đoán kiểm tra tình trạng kỹ thuật hệ thống điện Bài 8: Chẩn đoán kiểm tra tình trạng kỹ thuật hệ thống truyền lực Bài 9: Chẩn đoán kiểm tra tình trạng kỹ thuật hệ thống di chuyển Bài 10: Chẩn đoán kiểm tra tình trạng kỹ thuật hệ thống lái Kiến thức trong giáo trình được biên soạn theo chương trình dạy nghề đã được phê duyệt, sắp xếp logic và cô đọng. Sau mỗi bài học đều có các bài tập đi kèm để sinh viên có thể nâng cao tính thực hành của môn học. Do đó, người đọc có thể hiểu một cách dễ dàng các nội dung trong chương trình. Mặc dù đã rất cố gắng nhưng chắc chắn không tránh khỏi sai sót, tác giả rất mong nhận được ý kiến đóng góp của người đọc để lần xuất bản sau giáo trình được hoàn thiện hơn.
Xin chân thành cảm ơn! Hà Nam, ngày…. năm 2020 Chủ biên Phan Hưng Long 3 MỤC LỤC LỜI GIỚI THIỆU .3 Các phương pháp chẩn đoán tình trạng kỹ thuật cơ cấu trục khuỷu thanh truyền.1 Qui trình kiểm tra.2 Thực hành sử dụng thiết bị.3 Các phương pháp chẩn đoán.1 Qui trình chẩn đoán.2 Thực hành sử dụng thiết bị. Nhiệm vụ, yêu cầu chẩn đoán hư hỏng hệ thống bôi trơn và làm mát 23 1.1 Hệ thống làm mát.2 Hệ thống bôi trơn.1 Chẩn đoán tình trạng kỹ thuật HTLM.2 Thực hành sử dụng thiết bị để chẩn đoán HTLM.3 Chẩn đoán tình trạng kỹ thuật HTBT.4 Thực hành sử dụng thiết bị chẩn đoán HTBT. Nhiệm vụ, yêu cầu và các phương pháp chẩn đoán tình trạng kỹ thuật hệ thống nhiên liệu.1 Hệ thống nhiên liệu xăng.2 Hệ thống nhiên liệu diesel.3 Các phương pháp chẩn đoán.1 Kiểm tra cụm bơm xăng.2 Kiểm tra bộ đo mức nhiên liệu.3 Kiểm tra vòi phun nhiên liệu.
Qui trình và thực hành sử dụng thiết bị chẩn đoán tình trạng kỹ thuật hệ thống nhiên liệu diesel.1 Trình tự kiểm tra, điều chỉnh vòi phun bằng thiết bị KP - 1609.2 Trình tự tháo, lắp bơm VE.3 Trình tự đặt bơm cao áp lên động cơ. Nhiệm vụ, yêu cầu và các phương pháp chẩn đoán tình trạng kỹ thuật hệ thống điện động cơ. Hiện tượng, nguyên nhân hư hỏng hệ thống cung cấp điện.1 Hiện tượng, nguyên nhân hư hỏng hệ thống cung cấp điện.2 Hiện tượng, nguyên nhân hư hỏng hệ thống đánh lửa khởi động. Phương pháp chẩn đoán kiểm tra sửa chữa hư hỏng hệ thống cung cấp điện, khởi động và đánh lửa .1 Chẩn đoán hệ thống cung cấp điện.2 Thực hành sử dụng thiết bị chẩn đoán hệ thống cung cấp điện.
Nhiệm vụ, yêu cầu và các phương pháp chẩn đoán tình trạng kỹ thuật hệ thống phanh. Hiện tượng, nguyên nhân hư hỏng hệ thống phanh. Qui trình và thực hành sử dụng thiết bị chẩn đoán tình trạng kỹ thuật hệ thống phanh dẫn động thủy lực. Qui trình và thực hành sử dụng thiết bị chẩn đoán tình trạng kỹ thuật hệ thống phanh dẫn động khí nén.
Nhiệm vụ, yêu cầu và các phương pháp chẩn đoán tình trạng kỹ thuật hệ thống điện thân xe. Phương pháp chẩn đoán kiểm tra sửa chữa hư hỏng hệ thống điện. Qui trình và thực hành sử dụng thiết bị chẩn đoán tình trạng kỹ thuật hệ thống điện thân xe. Nhiệm vụ, yêu cầu và các phương pháp chẩn đoán tình trạng kỹ thuật hệ thống truyền lực.
Hiện tượng, nguyên nhân hư hỏng hệ thống truyền lực.1 Hiện tượng, nguyên nhân hư hỏng của ly hợp .2 Hiện tượng, nguyên nhân hư hỏng của hộp số .3 Hiện tượng, nguyên nhân hư hỏng của trục các đăng .4 Hiện tượng, nguyên nhân hư hỏng củacầu chủ động. Qui trình và thực hành sử dụng thiết bị chẩn đoán tình trạng kỹ thuật hệ thống truyền lực.1 Kiểm tra ly hợp.2 Kiểm tra hộp số.3 Kiểm tra các đăng.4 Kiểm tra cầu chủ động. Nhiệm vụ, yêu cầu và các phương pháp chẩn đoán tình trạng kỹ thuật hệ thống di chuyển. Hiện tượng, nguyên nhân hư hỏng hệ thống di chuyển.
Phương pháp chẩn đoán kiểm tra sửa chữa hư hỏng hệ thống di chuyển74 3. Qui trình và thực hành sử dụng thiết bị chẩn đoán tình trạng kỹ thuật hệ thống di chuyển. Nhiệm vụ, yêu cầu và các phương pháp chẩn đoán tình trạng kỹ thuật hệ thống lái. Hiện tượng, nguyên nhân hư hỏng hệ thống lái.
Phương pháp chẩn đoán kiểm tra sửa chữa hư hỏng hệ thống lái. 79 + Qui trình và thực hành sử dụng thiết bị chẩn đoán tình trạng kỹ thuật hệ thống lái. 79 TÀI LIỆU THAM KHẢO. 80 6 GIÁO TRÌNH MÔ ĐUN Tên mô đun: Chẩn đoán kiểm tra kỹ thuật xe ô tô Mã mô đun: MĐ 33 Vị trí, tính chất, ý nghĩa và vai trò của mô đun - Vị trí của mô đun: mô đun được thực hiện sau khi học xong các môn học, mô đun sau: Pháp luật; Giáo dục thể chất; Giáo dục quốc phòng; Tin học; Ngoại ngữ; Điện kỹ thuật; Điện tử cơ bản; Cơ kỹ thuật; Vật liệu cơ khí; Dung sai lắp ghép và đo lường kỹ thuật; Vẽ kỹ thuật; An toàn lao động; Công nghệ khí nén thuỷ lực ứng dụng; Nhiệt kỹ thuật; Vẽ AutoCAD; Tổ chức quản lý sản xuất; Thực hành nguội cơ bản; Thực hành hàn cơ bản; Kỹ thuật chung về ô tô; Sửa chữa - bảo dưỡng cơ cấu trục khuỷu- thanh truyền; Sửa chữa - bảo dưỡng cơ cấu phân phối khí; Sửa chữa - BD hệ thống bôi trơn và làm mát; Sửa chữa - bảo dưỡng hệ thống nhiên liệu động cơ xăng; Sửa chữa - bảo dưỡng hệ thống nhiên liệu động cơ điêden; Sửa chữa - bảo dưỡng hệ thống khởi động và đánh lửa; Sửa chữa - bảo dưỡng trang bị điện ô tô; Sửa chữa - bảo dưỡng hệ thống truyền động; Sửa chữa - bảo dưỡng hệ thống di chuyển; Sửa chữa - bảo dưỡng hệ thống lái; Sửa chữa - bảo dưỡng hệ thống phanh.
Mô đun này được bố trí giảng dạy ở học kỳ VI của khóa học và có thể bố trí dạy song song với các môn học, mô đun sau: Chẩn đoán ô tô; Sửa chữa - bảo dưỡng hệ thống phun xăng điện tử;. - Tính chất: Mô đun chuyên môn nghề bắt buộc. - Ý nghĩa và vai trò của mô đun + Ý nghĩa: Giúp sinh viên nhận biết được những vấn đề chung nhất của ô tô. + Vai trò: là mô đun chuyên môn nghề thuộc chuyên ngành công nghệ ô tô II.
Mục tiêu mô đun - Kiến thức: + Trình bày được các yêu cầu, nhiệm vụ của công việc chẩn đoán kỹ thuật ô tô. + Phân tích được những hiện tượng, nguyên nhân hư hỏng chung của các bộ phận, hệ thống trên ô ô. - Kỹ năng: + Chẩn đoán và kết luận chính xác các hư hỏng của các hệ thống trên ô tô. + Kiểm tra được hư hỏng của các hệ thống trên ô tô.
+ Sử dụng đúng các dụng cụ kiểm tra, chẩn đoán đảm bảo đúng yêu cầu kỹ thuật. - Năng lực tự chủ và trách nhiệm : 7 + Có khả năng thực hiện độc lập hoặc làm việc theo nhóm để hoàn thành công việc kiểm tra ,chẩn đoán kỹ thuật xe ô tô đạt yêu cầu kỹ thuật. + Tiếp nhận và xử lý các vấn đề chuyên môn trong phạm vi của môn học; chịu trách nhiệm đối với kết quả công việc, sản phẩm của mình. Đảm bảo an toàn và vệ sinh công nghiệp.
+ Đánh giá được chất lượng sản phẩm sau khi hoàn thành và kết quả thực hiện của các thành viên trong nhóm. Nội dung mô đun 8 Bài 1 : Chẩn đoán kiểm tra tình trạng kỹ thuật động cơ ô tô Mã bài: MĐ 33 - 1 Giới thiệu Chẩn đoán trên ô tô là công việc phức tạp, đòi hỏi người tiến hành công tác chẩn đoán phải nắm vững kết cấu cụ thể. Vì vậy để có thể chẩn đoán chính xác, đầy đủ và có sự lô gic chúng ta sẽ tiến hành công việc chẩn đoán trên từng hệ thống của ô tô, trong bài này sẽ tìm hiểu nội dung của chẩn đoán tình trạng kỹ thuật cơ cấu trục khuỷu thanh truyền trên động cơ ô tô. Mục tiêu: - Phát biểu đúng nhiệm vụ, yêu cầu của chẩn đoán tình trạng kỹ thuật cơ cấu trục khuỷu thanh truyền.
- Phân tích đúng những dạng sai hỏng cơ cấu trục khuỷu thanh truyền và phương pháp chẩn đoán sai hỏng đó. - Lựa chọn phương pháp phù hợp và sử dụng thiết bị để chẩn đoán tình trạng kỹ thuật cơ cấu trục khuỷu thanh truyền. - Chấp hành đúng qui trình, qui phạm trong nghề công nghệ ô tô. - Rèn luyện tính kỷ luật, cẩn thận, tỉ mỉ.
Nội dung chính: 1. Nhiệm vụ, yêu cầu chẩn đoán hư hỏng động cơ ô tô 1. Chẩn đoán kỹ thuật cơ cấu trục khuỷu thanh truyền là công việc sử dụng các trang thiết bị kỹ thuật và những kinh nghiệm của người cán bộ kỹ thuật, để tiến hành kiểm tra, phân tích và xác định hư hỏng để đánh giá tình trạng kỹ thuật cơ cấu trục khuỷu thanh truyền của động cơ ô tô. - Chẩn đoán theo đúng trình tự, đúng phương pháp và chính xác.
- Đảm bảo an toàn trong quá trình chẩn đoán.3 Các phương pháp chẩn đoán tình trạng kỹ thuật cơ cấu trục khuỷu thanh truyền.
