Tổng quan về giáo trình

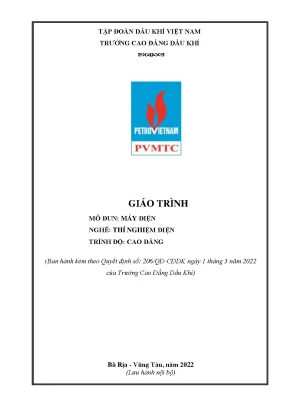

Giáo trình mô đun Máy điện (Mã số: ELEI56135) được ban hành kèm theo Quyết định số 206/QĐ-CĐDK ngày 01 tháng 3 năm 2022 của Trường Cao đẳng Dầu khí (PVMTC), do Ninh Trọng Tuấn chủ biên cùng các tác giả Nguyễn Lê Cương và Lê Thị Thu Hường biên soạn tại Bà Rịa – Vũng Tàu. Trong khung chương trình đào tạo ngành Điện công nghiệp và nghề Thí nghiệm điện trình độ Cao đẳng, mô đun có khối lượng 6 tín chỉ với tổng thời lượng 150 giờ (bao gồm 28 giờ lý thuyết, 116 giờ thực hành/thí nghiệm/thảo luận/bài tập, 2 giờ kiểm tra lý thuyết và 4 giờ kiểm tra thực hành). Về mặt phân bổ chương trình, đây là mô đun chuyên môn nghề bắt buộc, được bố trí giảng dạy sau khi người học đã hoàn thành các môn học cơ sở như Vật liệu điện, Điện kỹ thuật cơ bản, Khí cụ điện, Đo lường điện và Thực tập điện cơ bản.
Mục tiêu học tập của giáo trình được cấu trúc thành ba nhóm chuẩn đầu ra:
- Về kiến thức: Phân tích nguyên lý vận hành, cấu tạo và các quá trình điện từ của các phân loại máy điện tĩnh và máy điện quay.
- Về kỹ năng: Vẽ sơ đồ khai triển dây quấn; tính toán thông số kỹ thuật; thực hiện quấn lại động cơ xoay chiều một pha, ba pha theo thông số cho trước; tính toán thiết kế và thi công máy biến áp công suất nhỏ; lập kế hoạch và dự trù vật tư, thiết bị đo kiểm.
- Về năng lực tự chủ và trách nhiệm: Rèn luyện phương pháp làm việc khoa học, cẩn trọng trong môi trường thực hành kỹ thuật điện công nghiệp.
Giáo trình được tiếp cận theo hướng tích hợp lý thuyết với kỹ năng thực hành nghề nghiệp, trong đó thời lượng thực hành chiếm 77,3% tổng khối lượng mô đun. Nội dung được chuẩn hóa với hệ thống ký hiệu đại lượng điện nhất quán, các công thức toán học được đánh số thứ tự phục vụ tra cứu và liên thông lên các bậc học cao hơn.
Nội dung kiến thức cốt lõi
Các chương/chủ đề chính
Cấu trúc giáo trình bao gồm 1 bài mở đầu và 4 bài học chuyên đề, tuân theo tiến trình sư phạm từ máy điện tĩnh đến máy điện quay:
- Bài mở đầu: Khái niệm chung về máy điện (3 giờ LT): Định nghĩa máy điện dựa trên hiện tượng cảm ứng điện từ và lực điện từ; phân loại thành máy điện tĩnh (máy biến áp) và máy điện quay (máy điện xoay chiều đồng bộ, không đồng bộ, máy điện một chiều); tính thuận nghịch của máy điện quay; hệ thống các định luật điện từ; vật liệu chế tạo (dẫn điện, dẫn từ, cách điện, kết cấu); nguyên lý phát nóng và làm mát.
- Bài 1: Máy biến áp (30 giờ: 5 LT, 23 TH, 2 KT): Khái niệm, cấu tạo lõi thép (kiểu trụ, kiểu bọc, hình xuyến) và dây quấn; nguyên lý hoạt động; phương trình quy đổi tham số thứ cấp về sơ cấp; mạch điện thay thế hình T và mạch điện đơn giản; xác định tham số qua thí nghiệm không tải ($P_0 \approx P_{\text{Fe}}$, $\cos\varphi_0$) và thí nghiệm ngắn mạch ($P_n \approx P_{\text{Cu}}$, tam giác điện áp ngắn mạch $U_n%$); chế độ tải, độ thay đổi điện áp $\Delta U_2%$, hiệu suất $\eta$; máy biến áp ba pha, tổ nối dây theo phương pháp kim đồng hồ (Y/Y-12, Y/$\Delta$-11); điều kiện vận hành song song; các dòng máy biến áp đặc biệt (máy biến dòng BI, máy biến điện áp BU, máy biến áp tự ngẫu, máy biến áp hàn); quy trình 4 bước tính toán và quấn máy biến áp một pha cỡ nhỏ dùng lõi thép lá E-I.
- Bài 2: Máy điện không đồng bộ (60 giờ: 10 LT, 48 TH, 2 KT): Khái niệm, cấu tạo stato và roto (lồng sóc, dây quấn); lý thuyết từ trường quay và nguyên lý tạo mômen quay; phương pháp mở máy, điều chỉnh tốc độ; đặc tính làm việc; động cơ một pha; kỹ thuật vẽ và thi công sơ đồ dây quấn đồng tâm, dây quấn $q$ phân số.
- Bài 3: Máy điện đồng bộ (30 giờ: 5 LT, 24 TH, 1 KT): Cấu tạo roto cực lồi và cực ẩn; nguyên lý máy phát điện đồng bộ; hiện tượng phản ứng phần ứng; phương trình điện áp; đặc tính ngoài và đặc tính điều chỉnh; điều kiện và quy trình hòa đồng bộ máy phát vào lưới điện; vận hành động cơ đồng bộ và máy bù đồng bộ.
- Bài 4: Máy điện một chiều (27 giờ: 5 LT, 21 TH, 1 KT): Cấu tạo phần tĩnh (stato), phần ứng (roto), cổ góp và chổi than; biểu thức sức điện động và mômen điện từ; nguyên nhân phát sinh tia lửa điện trên cổ góp và biện pháp triệt tiêu; đặc tính vận hành của máy phát điện và động cơ điện một chiều; cấu tạo dây quấn phần ứng.
Kiến thức nền tảng được xây dựng
- Các định luật điện từ cơ bản:
- Định luật cảm ứng điện từ: $e = -w \frac{d\Phi}{dt}$ (từ thông biến thiên xuyên qua vòng dây) và $e = Blv$ (thanh dẫn chuyển động cắt đường sức từ).
- Định luật lực điện từ: $F = BIl$ (thanh dẫn mang dòng điện đặt trong từ trường).
- Định luật mạch từ (dòng điện toàn phần): $\sum_{k=1}^n H_k l_k = \sum_{l=1}^m w_l i_l$.
- Vật liệu kỹ thuật trong chế tạo máy điện:
- Vật liệu dẫn từ: Thép lá kỹ thuật điện cán nóng và cán nguội (dày 0,35 – 0,5 mm, pha 2 – 5% Si nhằm giảm tổn hao dòng điện xoáy).
- Cấp chịu nhiệt của vật liệu cách điện theo tiêu chuẩn: Cấp Y ($90^\circ\text{C}$), A ($105^\circ\text{C}$), E ($120^\circ\text{C}$), B ($130^\circ\text{C}$), F ($155^\circ\text{C}$), H ($180^\circ\text{C}$), C ($>180^\circ\text{C}$).
- Nguyên lý cân bằng năng lượng và mạch tương đương:
- Phương pháp quy đổi thông số thứ cấp về sơ cấp: $E_2' = K \cdot E_2$, $I_2' = \frac{I_2}{K}$, $r_2' = K^2 r_2$, $X_2' = K^2 X_2$ với $K = \frac{W_1}{W_2}$.
- Giản đồ phân bố công suất tác dụng và công suất phản kháng qua máy điện: $P_1 = P_{\text{Fe}} + P_{\text{Cu}1} + P_{\text{đt}} = P_{\text{Fe}} + P_{\text{Cu}1} + P_{\text{Cu}2} + P_2$.
Kỹ năng phát triển
- Kỹ năng tính toán kỹ thuật: Thiết kế máy biến áp một pha công suất nhỏ dựa trên quy chuẩn kích thước lõi thép E-I ($a, b, c, h$), xác định tiết diện trụ giữa $A_t = a \cdot b$, tính số vòng trên một vôn ($n_v$), tính số vòng dây cuộn sơ cấp $N_1$, thứ cấp $N_2$, xác định tiết diện và đường kính dây dẫn ($d_1, d_2$) theo mật độ dòng điện $J$.
- Kỹ năng gia công và quấn dây: Sử dụng máy quấn dây chỉ thị số, thước panme, dưỡng quấn; bọc lót cách điện bằng giấy cách điện, phim phổi, ống ghen amiăng; tẩm sấy vẹc ni cách điện.
- Kỹ năng đo lường và vận hành hệ thống: Đo kiểm thông số không tải và ngắn mạch; xác định cực tính cuộn dây; đấu nối tổ nối dây ba pha (Y/Y, Y/$\Delta$, $\Delta$/Y); hòa đồng bộ máy phát điện ba pha vào thanh cái; đảo chiều quay động cơ ba pha.
Phương pháp giảng dạy và học tập
Giáo trình thiết lập mô hình tổ chức dạy học kết hợp giữa thuyết trình nền tảng và hướng dẫn thao tác nghề nghiệp trực tiếp tại xưởng:
| Yếu tố đào tạo | Quy cách triển khai theo giáo trình |
|---|---|
| Phương pháp giảng dạy | Áp dụng phương pháp dạy học tích cực, diễn giảng có nêu vấn đề, kết hợp mô hình trực quan cắt bổ (máy biến áp, động cơ, máy phát điện xoay chiều và một chiều). Giảng viên thao tác mẫu trước toàn lớp. |
| Quy mô nhóm thực hành | Phân chia học viên thực tập theo nhóm nhỏ, định mức tối đa 3 học sinh/nhóm trên từng bàn giá thí nghiệm chuyên dụng. |
| Quy trình tổng kết | Tổ chức rút kinh nghiệm sau mỗi ca thực tập nhằm phân tích sai sót kỹ thuật và chuẩn hóa quy trình sửa lỗi tại chỗ. |
| Trang thiết bị chuyên dùng | Bàn giá thực hành, đồng hồ vạn năng VOM/DVOM, Watt kế AC, Cos kế, tần số kế, máy phát điện xoay chiều, máy quấn dây chỉ thị số, panme, kìm bấm cốt, mỏ hàn điện. |
| Phương thức kiểm tra | - Kiểm tra định kỳ: Gồm 2 bài lý thuyết (45 phút/bài cho Bài mở đầu, Bài 1, Bài 2) và 4 bài thực hành (60 phút/bài cho Bài 2, Bài 3, Bài 4). - Đánh giá kết thúc: Kết hợp trắc nghiệm lý thuyết và thao tác thực hành tay nghề. |
| Nhiệm vụ tự học của học viên | Đọc trước nội dung bài giảng, hoàn thành câu hỏi thảo luận, giải bài tập tình huống kỹ thuật và tham gia đầy đủ thời lượng quy định. |
Điểm nổi bật và cập nhật
- Tính kế thừa và hiệu đính chuyên môn: Giáo trình kế thừa khung lý thuyết từ Giáo trình Máy điện (Vụ Trung học và Dạy nghề – NXB Giáo dục), đồng thời tham khảo các tài liệu chuyên ngành của Nguyễn Đức Sĩ (1995) và bộ sách Máy điện 1, Máy điện 2 của nhóm tác giả Vũ Gia Hanh, Trần Khánh Hà, Phan Tử Thụ, Nguyễn Văn Sáu (NXB Khoa học và Kỹ thuật, 2001).
- Chuẩn hóa ký hiệu kỹ thuật: Ký hiệu các đại lượng điện ($U, I, P, Q, S$) và các chỉ số thứ cấp quy đổi được chuẩn hóa đồng bộ với các giáo trình trình độ đại học, tạo điều kiện thuận lợi cho người học tra cứu tài liệu chuyên sâu.
- Tích hợp quy trình kỹ thuật thực tế: Bổ sung phương pháp tính toán thực nghiệm cho máy biến áp một pha cỡ nhỏ sử dụng lá thép kỹ thuật điện E-I (chi tiết hóa công thức khối lượng lõi thép $W_{\text{Fe}} = 46,8 \cdot a \cdot b$, tính toán theo mật độ từ cảm $B = 1,2\text{T}$ cho tôn cán nóng và $B = 1,4 - 1,6\text{T}$ cho tôn cán lạnh).
- Gắn liền với an toàn và vận hành công nghiệp: Đưa ra các khuyến cáo kỹ thuật thực địa như: không vận hành hở mạch cuộn thứ cấp máy biến dòng điện (BI) để tránh hiện tượng bão hòa từ sinh điện áp cao nguy hiểm; kiểm soát hệ số lệch pha và điều kiện điện áp ngắn mạch ($U_n%$) khi ghép nối song song các máy biến áp trong trạm điện.
Đối tượng sử dụng giáo trình
- Học viên trình độ Cao đẳng và Trung cấp: Áp dụng cho sinh viên chuyên ngành Điện công nghiệp và nghề Thí nghiệm điện của Trường Cao đẳng Dầu khí và các cơ sở giáo dục nghề nghiệp tương đương.
- Yêu cầu kiến thức tiên quyết (Prerequisites): Người học cần hoàn thành các học phần/mô đun:
- An toàn điện (Mã MH: ELET5201)
- Vẽ điện (Mã MH: ELET51165)
- Vật liệu điện (Mã MH: ELET62064)
- Điện kỹ thuật cơ bản (Mã MH: ELET5308)
- Khí cụ điện (Mã MH: ELEI53117)
- Thực tập điện cơ bản (Mã MH: ELEO53149)
- Đo lường điện (Mã MH: ELEI53115)
- Giảng viên và cán bộ hướng dẫn thực hành: Sử dụng làm căn cứ thiết kế giáo án bài giảng lý thuyết, biên soạn bảng hướng dẫn công việc thực hành (Job sheets) và xây dựng ngân hàng đề thi trắc nghiệm, bài thi kỹ năng thực hành.
- Kỹ thuật viên tự học và tham khảo: Dùng làm tài liệu tra cứu các công thức tính toán quấn dây động cơ, quy chuẩn tổ nối dây máy biến áp và phương pháp kiểm tra tham số máy điện tĩnh/máy điện quay.
Câu hỏi thường gặp
1. Giáo trình này được thiết kế dành cho đối tượng nào?
Giáo trình phục vụ trực tiếp cho người học trình độ Cao đẳng và Trung cấp thuộc nghề Thí nghiệm điện và ngành Điện công nghiệp, đồng thời là tài liệu tham khảo chuyên môn cho giảng viên dạy thực hành điện xưởng.
2. Người học cần đáp ứng các điều kiện tiên quyết nào trước khi học mô đun này?
Người học phải hoàn thành các môn học cơ sở kỹ thuật điện gồm: An toàn điện, Vẽ điện, Vật liệu điện, Điện kỹ thuật cơ bản, Khí cụ điện, Đo lường điện và Thực tập điện cơ bản.
3. Cấu trúc thời lượng của giáo trình có điểm gì đặc biệt so với các tài liệu lý thuyết đơn thuần?
Thời lượng thực hành chiếm ưu thế với 116 giờ thực hành trên tổng số 150 giờ (77,3%), tập trung vào các thao tác: quấn máy biến áp, quấn dây động cơ một pha và ba pha, đo kiểm thí nghiệm ngắn mạch/không tải, hòa đồng bộ máy phát.
4. Phương pháp tự học và làm bài tập theo giáo trình như thế nào để đạt hiệu quả?
Người học cần nghiên cứu trước phần lý thuyết của từng bài, ghi nhớ các công thức tính toán mạch từ và mạch điện thay thế, trả lời hệ thống câu hỏi củng cố ở cuối mỗi chương, và tuân thủ quy trình an toàn khi thao tác trên các bàn giá thực hành.
5. Giáo trình có tích hợp các tài liệu và quy chuẩn tham khảo nào?
Giáo trình trích dẫn và đối chiếu thông số từ các tài liệu tiêu chuẩn:
- Công nghệ chế tạo Máy điện và Máy biến áp (Nguyễn Đức Sĩ, NXB Giáo dục, 1995).
- Máy điện 1 và Máy điện 2 (Vũ Gia Hanh, Trần Khánh Hà, Phan Tử Thụ, Nguyễn Văn Sáu, NXB Khoa học và Kỹ thuật, 2001).
Kết luận
Giáo trình mô đun Máy điện (ELEI56135) của Trường Cao đẳng Dầu khí hệ thống hóa toàn diện các nguyên lý điện từ học, cấu tạo cơ khí và quy trình vận hành của các thiết bị điện từ tĩnh và máy điện quay. Với định hướng chú trọng kỹ năng nghề, tài liệu cung cấp tiến trình đào tạo chặt chẽ từ Bài mở đầu đến các chuyên đề Máy biến áp, Máy điện không đồng bộ, Máy điện đồng bộ và Máy điện một chiều. Đây là nền tảng kỹ thuật trực tiếp để người học tiếp tục tiếp cận các mô đun chuyên sâu trong chương trình như: Thí nghiệm mạch nguồn, mạch dòng, mạch áp và mạch tín hiệu (ELET65142), Thí nghiệm thiết bị trạm biến áp (ELET66147) và Thí nghiệm thiết bị điện quay (ELET55145).
