TỔNG QUAN HỌC THUẬT VỀ GIÁO TRÌNH "LÒ HƠI VÀ TUABIN HƠI" (TRƯỜNG CAO ĐẲNG DẦU KHÍ)

Tổng quan về giáo trình (250-300 từ)

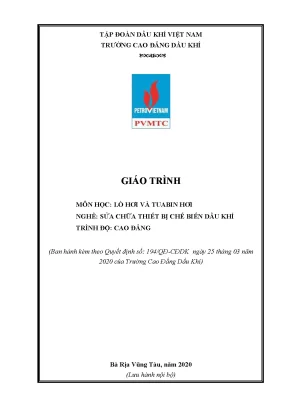

Giáo trình môn học: Lò hơi và tuabin hơi (Mã môn học: CK19MH06) do Trường Cao đẳng Dầu khí thuộc Tập đoàn Dầu khí Việt Nam biên soạn và ban hành theo Quyết định số 194/QĐ-CĐDK ngày 25 tháng 03 năm 2020. Nhóm tác giả biên soạn gồm Lê Anh Dũng (Chủ biên), Đào Thị Phương Hoa và Nguyễn Thành Danh. Tài liệu được thiết kế với thời lượng 5 tín chỉ (tổng cộng 75 giờ, gồm 70 giờ lý thuyết và 5 giờ kiểm tra), thuộc khối môn học chuyên môn ngành, nghề trong chương trình đào tạo nghề Sửa chữa thiết bị chế biến dầu khí ở trình độ Cao đẳng.

Trong tiến trình đào tạo, môn học được bố trí giảng dạy sau các môn học cơ sở như Vẽ kỹ thuật 1 và 2 (CK19MH01, CK19MH02), Cơ kỹ thuật (CK19MH03), Vật liệu cơ khí (CK19MH04), Dung sai (CK19MH05), An toàn – vệ sinh lao động (ATMT19MH01); đồng thời là nền tảng tiên quyết trước khi học viên tiếp cận các môn học chuyên sâu gồm Lò gia nhiệt và thiết bị trao đổi nhiệt (CK19MH07), Thiết bị tách (CK19MH08) và Kỹ thuật sửa chữa cơ khí (CK19MH09).

Mục tiêu học tập của giáo trình hướng tới việc trang bị cho người học kiến thức toàn diện về cấu tạo, nguyên lý làm việc của các chủng loại lò hơi và tuabin hơi công nghiệp; phân tích chức năng của các hệ thống thiết bị phụ trợ; đồng thời hình thành năng lực vận dụng tiêu chuẩn kỹ thuật quốc gia TCVN 7704-2007 trong công tác kiểm tra, sửa chữa và xử lý các sự cố vận hành nhiệt động.

Giáo trình có kết cấu gồm 12 chương, chia thành hai phần kiến thức riêng biệt nhưng có tính kết nối liên tục: Phần 1 tập trung vào hệ thống sản xuất hơi nước (Lò hơi - từ Chương 1 đến Chương 6) và Phần 2 đi sâu vào hệ thống chuyển hóa nhiệt năng thành cơ năng (Tuabin hơi - từ Chương 7 đến Chương 12). Điểm đặc sắc của tài liệu là phương pháp tiếp cận gắn liền giữa lý thuyết nhiệt động lực học với các thông số kết cấu cơ khí thực tế tại các nhà máy chế biến dầu khí và nhà máy nhiệt điện.

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương/chủ đề chính

Cấu trúc nội dung của giáo trình được triển khai qua 12 chương với các khái niệm và phạm vi kiến thức cụ thể:

  • Chương 1: Giới thiệu chung về lò hơi (8 giờ): Trình bày vai trò của thiết bị sinh hơi, lịch sử phát triển từ thiết bị Savery đến công nghệ lò hơi tầng sôi tuần hoàn (CFB); phân loại lò hơi theo sản lượng (nhỏ $< 20\text{ T/h}$, trung bình $20 - 75\text{ T/h}$, lớn $> 75\text{ T/h}$), theo thông số hơi (thấp $< 15\text{ bar}$, trung bình $15 - 60\text{ bar}$, cao $> 60\text{ bar}$, siêu cao $> 140\text{ bar}$ đến cận/siêu tới hạn), và theo chế độ tuần hoàn môi chất. Định nghĩa các thông số cơ bản: sản lượng định mức ($D_{\text{đm}}$), cực đại ($D_{\max}$), kinh tế ($D_{\text{kt}}$), mặt tiếp nhiệt ($H$), năng suất bốc hơi ($U$), nhiệt trị cao ($Q_c$) và nhiệt trị thấp ($Q_{\text{tlv}}$).
  • Chương 2: Nhiên liệu và quá trình cháy (4 giờ): Phân tích thành phần hóa học của nhiên liệu rắn, lỏng, khí ($C, H, O, N, S, W, A$); đặc tính công nghệ (chất bốc $V$, cốc); cơ chế cháy 4 giai đoạn của nhiên liệu rắn; các phương pháp đốt khí (ngọn lửa sáng, ngọn lửa không sáng, đốt không có ngọn lửa); cơ chế hình thành $SO_2, SO_3$ gây ăn mòn điện hóa dưới nhiệt độ đọng sương.
  • Chương 3: Kết cấu xây dựng và trang bị phụ (10 giờ): Cấu trúc khung lò (thép hình chữ I, V, U), tường lò 3 lớp (lớp chịu lửa samot/cromit/zirconi, lớp cách nhiệt amiăng/bông thủy tinh/điatonit, lớp vỏ tôn bảo vệ); dàn ống sinh hơi buồng lửa (bước tương đối $s/d = 1{,}2 - 1{,}4$), cụm pheston; cấu tạo bao hơi (đường kính $1{,}4 - 1{,}6\text{ m}$) tích hợp cyclone phân ly, bộ sấy hơi lưới thép không gỉ đạt độ khô $99{,}9%$, hệ thống ống cấp hóa chất (hydrazine, sút, natri sunphat) và đường xả định kỳ/liên tục. Khảo sát các dạng kết cấu: lò hơi ống lò - ống lửa nằm ngang/đứng, lò hơi ống nước nghiêng (BW), lò hơi ống nước đứng (Sterling, Gacbe, KRS, DKV), lò hơi tuần hoàn cưỡng bức và lò hơi nhà máy điện nguyên tử.
  • Chương 4: Chế độ nước lò hơi (6 giờ): Phân tích các chỉ tiêu chất lượng nước cấp, ảnh hưởng của cáu cặn/ăn mòn và các phương pháp xử lý trao đổi ion (Kation Natri, Kation Hydro), phương pháp khử khí và thu nhận hơi sạch.
  • Chương 5: Bộ quá nhiệt (6 giờ): Phân loại và sơ đồ cấu tạo bộ quá nhiệt bức xạ, nửa bức xạ, đối lưu; các giải pháp điều chỉnh nhiệt độ hơi quá nhiệt qua bộ giảm ôn kiểu bề mặt, bộ giảm ôn kiểu hỗn hợp, tái tuần hoàn khói hoặc đổi hướng dòng khói.
  • Chương 6: Bộ hâm nước và bộ sấy không khí (6 giờ): Cấu tạo ống xoắn bộ hâm nước (gang/thép); bộ sấy không khí kiểu thu nhiệt và kiểu hồi nhiệt nhằm tận dụng nhiệt thừa khói thải.
  • Chương 7: Khái niệm chung về tuabin hơi (6 giờ): Lịch sử phát triển và nguyên lý biến đổi động năng thành cơ năng; phân loại tuabin xung kích, tuabin phản kích, tuabin nhiều cấp tốc độ, tuabin hỗn hợp; các sơ đồ nhiệt (ngưng hơi thuần túy, trích hơi gia nhiệt hồi nhiệt, tuabin đối áp).
  • Chương 8: Kết cấu phần động của tuabin hơi - Rotor (8 giờ): Cấu tạo rotor rèn liền, rotor ghép đĩa, rotor tang trống; kết cấu cánh động, các phương pháp ghép chân cánh, đai gia cường cánh; bộ chèn trục kiểu khuất khúc (labyrinth) và các loại khớp nối trục (khớp cứng, khớp răng, khớp lò xo).
  • Chương 9: Kết cấu phần tĩnh của tuabin hơi - Stator (8 giờ): Cấu tạo thân vỏ đúc, vách ngăn, bánh tĩnh và cánh tĩnh; hệ thống trụ đỡ thân tuabin, gối đỡ, ổ đỡ cứng/mềm và ổ chặn trục một vành chặn.
  • Chương 10: Các hệ thống thiết bị phụ của tuabin hơi (6 giờ): Sơ đồ nguyên lý hệ thống sấy nóng vỏ tuabin, hệ thống xả nước đọng đường ống; cơ cấu điều tốc ly tâm trực tiếp và gián tiếp.
  • Chương 11: Hệ thống ngưng hơi (3 giờ): Sơ đồ nguyên lý thiết bị ngưng hơi bề mặt hai chặng, thiết bị rút khí ngưng tụ (êjectơ hơi một cấp và hai cấp).
  • Chương 12: Những sự cố điển hình trong tuabin hơi (4 giờ): Nhận diện và biện pháp khắc phục khi nhiệt độ/áp suất hơi không đạt định mức; sự cố giảm độ chân không hệ thống ngưng hơi; hiện tượng thủy kích (nước lọt vào buồng cánh); sự cố cọ xát cơ học giữa rotor và stator gây cong trục tuabin.

Progression logic của giáo trình tuân thủ tuần tự chu trình năng lượng nhiệt: đi từ quá trình giải phóng hóa năng nhiên liệu thành nhiệt năng trong buồng lửa $\rightarrow$ trao đổi nhiệt sinh hơi trong dàn ống và bao hơi $\rightarrow$ gia nhiệt đẳng áp thành hơi quá nhiệt $\rightarrow$ giãn nở sinh công cơ học trên các tầng cánh tuabin $\rightarrow$ ngưng tụ hoàn nguyên nước cấp $\rightarrow$ chẩn đoán các dạng hư hỏng cơ lý phát sinh trong quá trình vận hành.

Kiến thức nền tảng được xây dựng

Giáo trình củng cố và tích hợp các khối kiến thức khoa học kỹ thuật nền tảng:

  • Lý thuyết nhiệt động học và truyền nhiệt: Các quá trình biến đổi trạng thái môi chất nước - hơi, tính toán nhiệt trị nhiên liệu qua công thức: $$Q_c^{\text{lv}} = Q_{\text{tlv}} + 600(9H^{\text{lv}} + W^{\text{lv}}) \quad (\text{kcal/kg})$$ Tính toán hiệu suất nhiệt lò hơi: $$\eta = \frac{Q_{\text{ci}}}{Q_{\text{dv}}} \times 100%$$ Cơ chế truyền nhiệt bức xạ trong không gian buồng lửa và đối lưu qua chùm ống trao đổi nhiệt.
  • Cơ học dòng chảy và thủy động lực học: Quy luật chuyển động tuần hoàn tự nhiên dựa trên chênh lệch khối lượng riêng giữa nước chưa sôi ở ống nước xuống và hỗn hợp hơi - nước ở dàn ống sinh hơi; nguyên lý tác dụng xung lực và phản lực của dòng hơi áp suất cao lên biên dạng cánh tuabin.
  • Khoa học vật liệu và kết cấu cơ khí: Khả năng chịu nhiệt, chịu xỉ và giãn nở nhiệt của vật liệu vô cơ (samot chịu nhiệt đến $1730^\circ\text{C}$, cromit chịu đến $2000^\circ\text{C}$, zirconi); độ dẫn nhiệt của vật liệu cách nhiệt ($\lambda = 0{,}03 - 0{,}25\text{ W/m}^\circ\text{C}$); công nghệ ghép cơ khí mộng chân cánh tuabin hình nấm, chữ T và phương pháp làm kín trục.
  • Quy chuẩn kỹ thuật an toàn: Tiêu chuẩn TCVN 7704-2007 về thiết kế, chế tạo và kiểm định an toàn lò hơi.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Đọc hiểu bản vẽ kết cấu lò hơi công nghiệp, sơ đồ nguyên lý nhiệt tuabin ngưng hơi và trích hơi; đo đạc, giám sát các thông số vận hành như nhiệt độ hơi quá nhiệt, áp suất bao hơi, độ chân không bình ngưng và mức nước bao hơi qua ống thủy sáng.
  • Kỹ năng phân tích (Analytical skills): Tính toán cân bằng nhiệt, xác định lượng tiêu hao nhiên liệu $B$ ($\text{kg/h}$); phân tích mức độ ảnh hưởng của hàm lượng lưu huỳnh ($S$), độ ẩm ($W$) và độ tro ($A$) đến tuổi thọ kim loại bề mặt truyền nhiệt; đánh giá hiệu quả kinh tế thông qua đường đặc tính sản lượng hơi ($D_{\text{đm}}, D_{\max}, D_{\text{kt}}$).
  • Kỹ năng thực hành chuyên môn (Practical competencies): Xác định nguyên nhân và thực hiện quy trình kỹ thuật nhằm xử lý sự cố thủy kích buồng cánh tuabin; quy trình thông thổi sấy nóng đường ống, xả cặn định kỳ đáy bao hơi và vận hành thiết bị rút khí ejector.

Phương pháp giảng dạy và học tập (300-350 từ)

Giáo trình quy định việc áp dụng đồng bộ các phương pháp sư phạm tích cực trong môi trường đào tạo kỹ thuật nghề nghiệp:

  • Phương pháp giảng dạy: Giảng viên triển khai phương pháp thuyết trình ngắn kết hợp nêu vấn đề (problem-based learning), sử dụng trực quan hóa qua máy chiếu, sơ đồ nguyên lý và mô hình học tập tĩnh/động của các cụm kết cấu như bao hơi, bình ngưng, vòi phun nhiên liệu và cơ cấu rotor. Giảng viên giữ vai trò hướng dẫn đọc tài liệu kỹ thuật, giao các bài tập tình huống liên quan đến sự cố lò hơi và tuabin hơi trong công nghiệp.
  • Hình thức tổ chức học tập và thảo luận nhóm: Học viên được phân chia thành các nhóm nhỏ từ 4 đến 6 người. Mỗi nhóm được giao một chuyên đề kỹ thuật cụ thể (ví dụ: nguyên lý bốc cháy của ngọn lửa không sáng, phân tích chu trình nước trong bao hơi, so sánh tầng xung kích và tầng phản kích) trước giờ lên lớp. Học viên thực hiện tự nghiên cứu độc lập, thảo luận nội bộ, tổng hợp biên bản và cử đại diện thuyết trình báo cáo.
  • Bài tập và đánh giá thực hành: Hệ thống câu hỏi ôn tập và bài tập tình huống cuối mỗi chương yêu cầu người học phân tích các số liệu thực tế về thông số hơi ($p, T$), giải thích hiện tượng ăn mòn điểm hoặc tính toán suất tiêu hao kim loại. Điều kiện cơ sở vật chất đòi hỏi phòng học tiêu chuẩn trang bị máy tính, máy chiếu, mô hình thiết bị và tài liệu thực tế từ các xí nghiệp sản xuất.
  • Phương pháp đánh giá kết quả: Tuân thủ Quy chế đào tạo Cao đẳng chính quy ban hành kèm Thông tư số 09/2017/TT-LĐTBXH của Bộ Lao động – Thương binh và Xã hội:
    • Đánh giá quá trình (Trọng số 40%): Gồm điểm kiểm tra thường xuyên (hệ số 1, hình thức vấn đáp hoặc viết dưới 30 phút, tổ chức sau mỗi 15 giờ học) và điểm kiểm tra định kỳ (hệ số 2, hình thức viết/thực hành/trắc nghiệm).
    • Thi kết thúc môn học (Trọng số 60%): Tổ chức sau 45 giờ học với hình thức kết hợp tự luận và trắc nghiệm hoặc kiểm tra thực hành trên mô hình. Thang điểm 10 được sử dụng để đánh giá thành phần, sau đó quy đổi sang thang điểm 4 và điểm chữ theo quy chế tín chỉ.
  • Yêu cầu chuyên cần và tự học: Người học bắt buộc phải nghiên cứu trước bài học tại nhà, chuẩn bị đầy đủ học liệu và phải tham dự tối thiểu 70% tổng số tiết giảng lý thuyết trên lớp. Học viên nghỉ quá 30% thời lượng quy định sẽ không đủ điều kiện dự thi và phải học lại môn học.

Điểm nổi bật và cập nhật (250-300 từ)

Nội dung giáo trình phản ánh các bước tiến công nghệ trong lĩnh vực nhiệt cơ học và thiết bị áp lực:

  • Tích hợp công nghệ sinh hơi tiên tiến: Bổ sung phân tích chi tiết về lò hơi tầng sôi tuần hoàn (Circulating Fluidized Bed - CFB) và buồng lửa xoáy, cho phép đốt cháy hiệu quả các loại nhiên liệu khó cháy hoặc nhiên liệu chất lượng thấp. Cập nhật các phân cấp thông số hơi hiện đại đạt ngưỡng siêu cao và cận/siêu tới hạn (áp suất vượt 140 bar, nhiệt độ vận hành xấp xỉ $600^\circ\text{C}$, sản lượng bốc hơi đạt tới $3000\text{ T/h}$).
  • Liên kết tiêu chuẩn kỹ thuật chuyên ngành: Tích hợp trực tiếp tiêu chuẩn an toàn kỹ thuật quốc gia TCVN 7704-2007 vào nội dung tính toán, bảo dưỡng lò hơi, đồng thời tham chiếu các tài liệu tiêu chuẩn quốc tế như tiêu chuẩn Steam Turbine của Viện Dầu khí Hoa Kỳ (American Petroleum Institute - API).
  • Khai thác dữ liệu thực tế ngành công nghiệp: Nguồn dữ liệu kết cấu và quy trình kiểm tra được đúc kết từ kinh nghiệm thực tiễn vận hành thiết bị tại các nhà máy chế biến dầu khí, lọc hóa dầu và các nhà máy nhiệt điện thuộc Tập đoàn Dầu khí Việt Nam.
  • Mô tả chi tiết giải pháp kết cấu cơ khí phụ trợ: Cung cấp thông số kỹ thuật chính xác cho các bộ phận quan trọng như: bộ phân ly cyclone trong bao hơi kết hợp lưới sấy lọc ẩm đạt độ khô hơi $99{,}9%$; kết cấu làm kín trục kiểu khuất khúc (labyrinth seal); các dạng khớp nối cơ khí trục tuabin (khớp cứng, khớp bánh răng, khớp lò xo); và các phương án gia cường vành đai cánh tuabin chịu lực ly tâm cao.

Đối tượng sử dụng giáo trình (200-250 từ)

Giáo trình môn học: Lò hơi và tuabin hơi được xây dựng với mục tiêu phân loại đối tượng sử dụng cụ thể:

  • Học viên đào tạo chính quy: Là tài liệu học tập bắt buộc đối với học viên trình độ Cao đẳng chuyên ngành Sửa chữa thiết bị chế biến dầu khí. Tài liệu cũng đóng vai trò là giáo trình tham khảo giảng dạy cho học viên trình độ Trung cấp nghề Sửa chữa thiết bị chế biến dầu khí, nghề Vận hành thiết bị chế biến dầu khí, và nghề Vận hành nhà máy nhiệt điện.
  • Điều kiện tiên quyết đối với người học: Để tiếp thu đầy đủ nội dung giáo trình, người học cần hoàn thành khối lượng kiến thức của các môn học cơ sở gồm: Vẽ kỹ thuật 1 và 2 (CK19MH01, CK19MH02), Cơ kỹ thuật (CK19MH03), Vật liệu cơ khí (CK19MH04), Dung sai lắp ghép (CK19MH05) và An toàn – vệ sinh lao động (ATMT19MH01).
  • Giảng viên và cán bộ kỹ thuật: Giảng viên chuyên ngành sử dụng tài liệu làm khung chương trình chuẩn để xây dựng đề cương bài giảng, thiết kế câu hỏi thảo luận nhóm và bài tập kiểm tra đánh giá. Kỹ sư, kỹ thuật viên bảo dưỡng tại các xí nghiệp hóa chất, thực phẩm, dệt nhuộm và các tổ hợp nhiệt điện có thể sử dụng giáo trình làm tài liệu tra cứu các thông số nhiệt động và quy trình chẩn đoán sự cố cơ khí tuabin hơi.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với ai?

Tài liệu được biên soạn cho học viên hệ Cao đẳng và Trung cấp các nghề Sửa chữa thiết bị chế biến dầu khí, Vận hành thiết bị chế biến dầu khí, Vận hành nhà máy nhiệt điện; đồng thời phục vụ công tác tra cứu của kỹ thuật viên vận hành thiết bị nhiệt tại các nhà máy công nghiệp.

2. Cần kiến thức nền nào để học?

Người học cần trang bị kiến thức nền tảng từ các môn học cơ sở: Cơ kỹ thuật (nguyên lý cơ học, sức bền vật liệu), Vẽ kỹ thuật cơ khí, Vật liệu kim loại và phi kim, Kỹ thuật dung sai lắp ghép, và các quy định về an toàn lao động trong môi trường áp lực cao.

3. Điểm khác biệt của giáo trình so với các tài liệu khác?

Giáo trình kết hợp đồng bộ hai cụm thiết bị nhiệt - cơ trọng yếu trong một tài liệu đào tạo thống nhất (Lò hơi và Tuabin hơi); bám sát tiêu chuẩn kiểm định TCVN 7704-2007 và các tiêu chuẩn chuyên ngành dầu khí (API), đồng thời cung cấp các giải pháp kết cấu cụ thể giải quyết sự cố như ăn mòn $SO_3$, thủy kích cánh tuabin và cong trục rotor.

4. Làm sao để tự học hiệu quả?

Học viên cần đọc trước nội dung từng chương theo đề cương chi tiết, tự giải quyết các câu hỏi định hướng ở cuối chương, tham gia thảo luận nhóm từ 4 đến 6 người để phân tích các ca sự cố thực tế, và đối chiếu lý thuyết với mô hình mặt cắt thiết bị tại xưởng thực hành.

5. Có tài liệu bổ trợ nào kèm theo?

Các tài liệu tham khảo đồng bộ được khuyến nghị gồm: Giáo trình Kỹ thuật nhiệt, Giáo trình Lò hơi (PGS.TS Hoàng Ngọc Đồng, PGS.TS Nguyễn Bốn), Giáo trình Công nghệ lò hơi và mạng nhiệt (PGS. Phạm Lê Dzần, TS. Nguyễn Công Hân), Giáo trình Kỹ thuật lò hơi (GS. Phạm Xuân Vượng), Thiết bị tuabin hơi (Đại học Bách Khoa Hà Nội) và tài liệu Steam Turbine của Viện Dầu khí Hoa Kỳ (API).

Kết luận (150 từ)

Giáo trình môn học: Lò hơi và tuabin hơi (Mã môn học: CK19MH06) của Trường Cao đẳng Dầu khí cung cấp hệ thống tri thức kỹ thuật chuẩn xác về nguyên lý nhiệt động, cấu tạo cơ khí và quy trình xử lý sự cố của hai thiết bị công nghiệp cốt lõi.

Lộ trình tiếp cận kiến thức được thiết lập theo trật tự logic: từ nghiên cứu lý thuyết cháy, chế độ xử lý nước, cấu tạo buồng lửa, bao hơi và các bề mặt truyền nhiệt (Chương 1 đến Chương 6) $\rightarrow$ đến phân tích lý thuyết tầng cánh, kết cấu Rotor - Stator, hệ thống ngưng hơi và thiết bị phụ trợ tuabin (Chương 7 đến Chương 11) $\rightarrow$ hoàn thiện ở năng lực chẩn đoán và khắc phục sự cố vận hành (Chương 12).

Nguồn học liệu hỗ trợ đi kèm bao gồm các giáo trình kỹ thuật nhiệt chuyên khảo từ Trường Đại học Bách Khoa Hà Nội, Đại học Bách Khoa Đà Nẵng cùng hệ thống tiêu chuẩn kỹ thuật an toàn áp lực TCVN 7704-2007 và tiêu chuẩn công nghiệp API.
