BÁO CÁO THƯ MỤC HỌC THUẬT: GIÁO TRÌNH MÔ ĐUN KỸ THUẬT HÀN CƠ BẢN

Tổng quan về giáo trình (250-300 từ)

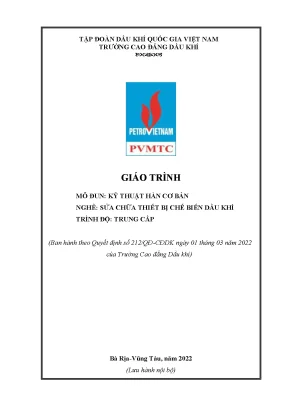

Giáo trình mô đun Kỹ thuật hàn cơ bản (mã môn học: MECW53161) là tài liệu đào tạo chuyên môn nghề được ban hành theo Quyết định số 212/QĐ-CĐDK ngày 01 tháng 03 năm 2022 của Hiệu trưởng Trường Cao đẳng Dầu khí (thuộc Tập đoàn Dầu khí Quốc gia Việt Nam). Giáo trình do tập thể tác giả thuộc Khoa Giáo dục nghề nghiệp biên soạn, gồm các giảng viên: Trần Thanh Ngọc, An Đình Quân và Nguyễn Công Khai.

Trong chương trình đào tạo trình độ Trung cấp và Cao đẳng nghề Sửa chữa thiết bị chế biến dầu khí và Cắt gọt kim loại, mô đun này có thời lượng 3 tín chỉ (tương đương 75 giờ học tập: 14 giờ lý thuyết, 58 giờ thực hành/thảo luận và 3 giờ kiểm tra). Mô đun được bố trí giảng dạy ở giai đoạn giữa khóa học, sau các môn học cơ sở như Vật liệu cơ khí, Điện kỹ thuật cơ bản, Gia công nguội cơ bản và đứng trước mô đun Thực tập sản xuất cùng các môn sửa chữa - bảo dưỡng thiết bị chuyên ngành (van công nghiệp, bơm, máy nén khí).

Mục tiêu đào tạo của giáo trình hướng đến ba chuẩn đầu ra:

  • Kiến thức (A1–A5): Hệ thống hóa lý thuyết hồ quang điện, cấu tạo - nguyên lý các dòng máy hàn hồ quang tay (AC/DC), quy trình hàn giáp mối tấm ở vị trí hàn bằng (1G), các quy định an toàn - phòng chống cháy nổ và phương pháp tính toán chế độ hàn theo chiều dày vật liệu.
  • Kỹ năng (B1–B3): Vận hành thiết bị hàn điện hồ quang tay, kỹ thuật cắt kim loại bằng ngọn lửa oxy – khí cháy và thao tác hoàn thiện mối hàn giáp mối tấm không vát cạnh và có vát cạnh chữ V.
  • Năng lực tự chủ và trách nhiệm (C1–C2): Rèn luyện tính cẩn thận, tác phong công nghiệp và ý thức tuân thủ tuyệt đối an toàn lao động trong xưởng hàn.

Cấu trúc giáo trình gồm 6 bài học được thiết kế tích hợp lý thuyết - thực nghiệm, trong đó khối lượng thực hành chiếm 77,3% tổng thời lượng.

Nội dung kiến thức cốt lõi (500-600 từ)

[Bài 1: An toàn & Nội quy]

Các chương/chủ đề chính

Nội dung giáo trình được triển khai qua 6 bài học có mối liên kết chặt chẽ:

  • Bài 1: Nội quy và an toàn thực tập xưởng hàn (1 giờ): Phổ biến 13 điều nội quy xưởng; tiêu chuẩn an toàn quang học phòng tránh tia tử ngoại/hồng ngoại; kỹ thuật phòng điện giật và an toàn vận hành hệ thống áp lực (máy sinh khí Axêtylen, bình chứa đất đèn, chai khí Oxy và van giảm áp).
  • Bài 2: Khái niệm thiết bị, dụng cụ hàn và kỹ thuật sử dụng (7 giờ): Phân loại máy hàn xoay chiều AC (kiểu bộ tự cảm kết hợp Nikitin, cuộn dây di động, lõi từ di động) và máy hàn một chiều DC (chỉnh lưu 1 pha 4 điốt, chỉnh lưu 3 pha 6 điốt, máy phát DC cực từ lắp rời); nguyên tắc đấu cực tính thuận (DC-) và cực tính nghịch (DC+); thông số kính hàn (số 6 đến 14).
  • Bài 3: Kỹ thuật gây và duy trì hồ quang hàn (8 giờ): Lý thuyết 3 giai đoạn hình thành hồ quang (ngắn mạch, ion hóa, cháy ổn định); công thức tính đường kính que hàn $d = S/2 + 1$ và cường độ dòng điện hàn $I_h = (\beta + \alpha d)d$; hai thao tác mồi hồ quang: ma sát (quẹt) và mổ thẳng.
  • Bài 4: Kỹ thuật hàn đường thẳng (16 giờ): Kỹ thuật dao động mỏ/que hàn; góc nghiêng que hàn $70^\circ \div 80^\circ$; phương pháp bắt đầu, nối tiếp đường hàn và kết thúc hồ quang xoắn ốc để điền đầy bể hàn.
  • Bài 5: Kỹ thuật hàn bằng giáp mối không vát cạnh (17 giờ): Chuẩn bị phôi tấm; kỹ thuật hàn đính; thao tác hàn liên kết phẳng; nhận diện và khắc phục 5 dạng khuyết tật chính: ngậm xỉ, không ngấu, rỗ khí, cháy chân, chồng mép.
  • Bài 6: Kỹ thuật hàn bằng giáp mối vát cạnh V (24 giờ): Bản vẽ chi tiết liên kết hàn vát mép vị trí 1G; kỹ thuật duy trì lỗ thâm nhập hồ quang; quy trình hàn nhiều lớp gồm: lớp hàn lót (root pass), lớp hàn đầy (fill pass), lớp hàn phủ (cap pass); kỹ thuật mài mối nối và phương pháp kiểm tra chất lượng.

Kiến thức nền tảng được xây dựng

Giáo trình cung cấp nền tảng vật lý và kỹ thuật điện ứng dụng trong công nghệ hàn nóng chảy:

  • Lý thuyết nhiệt và hồ quang: Ứng dụng định luật Joule – Lenz ($Q = 0{,}24 R I^2 t$) để giải thích sự quá nhiệt tại điểm tiếp xúc ngắn mạch, kích hoạt phát xạ điện tử và quá trình ion hóa chất khí.
  • Đặc tính tĩnh của hồ quang: Mô hình toán học quan hệ điện áp - dòng điện $U_{ab} = a + b \cdot L_{hq}$ (với que hàn bọc thuốc $a = 15 \div 20\text{V}$, độ dốc thế $b = 15{,}7\text{V/cm}$).
  • Nguyên lý máy điện chuyên dụng: Phân tích đường đặc tính ngoài dốc của máy hàn hồ quang; công thức điện kháng máy biến thế cuộn dây di động: $$X = \frac{\mu_0 W_2^2 g}{\delta} + X_0$$ Giải thích hiện tượng phản ứng cảm ứng Rôto trong máy phát điện một chiều nhằm tự động hạ áp khi đoản mạch ($I_{\text{đm}} = 1{,}3 \div 1{,}4 I_h$).

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Tính toán thông số chế độ hàn ($d, I_h$); lắp ráp mạch hàn theo cực tính phù hợp với độ dày vật liệu; vận hành ngọn lửa oxy - khí cháy để cắt phôi.
  • Kỹ năng phân tích (Analytical skills): Đọc bản vẽ liên kết hàn; phân tích nguyên nhân hình thành các khuyết tật mối hàn (cháy thủng, ngậm xỉ, rỗ khí, nứt điểm cuối do kết tinh nhanh) để hiệu chỉnh góc que hàn và tốc độ di chuyển.
  • Năng lực thực hành (Practical competencies): Làm chủ thao tác mồi hồ quang ở khoảng cách $2 \div 4\text{mm}$; kiểm soát chuyển động hai hướng kết hợp (tịnh tiến dọc và dao động ngang); hoàn thiện đường hàn giáp mối vát cạnh chữ V đúng kích thước hình học.

Phương pháp giảng dạy và học tập (300-350 từ)

Giáo trình áp dụng phương pháp tiếp cận sư phạm tích cực, tích hợp chặt chẽ giữa giảng dạy lý thuyết chuyên ngành và thực hành rèn luyện kỹ năng xưởng:

  • Phương pháp giảng dạy: Giảng viên áp dụng hình thức thuyết trình ngắn kết hợp nêu vấn đề và thảo luận tình huống kỹ thuật thực tế (xử lý dính que hàn, hồ quang thổi lệch). Quá trình thực hành được tổ chức qua các bước: thị phạm thao tác mẫu, phân phát phiếu hướng dẫn quy trình công nghệ và giám sát thực hiện bài tập cá nhân/bài tập nhóm (8–10 sinh viên/nhóm).
  • Hệ thống bài tập và thực hành: Người học thực hiện trực tiếp các bài tập trên phôi thép theo bản vẽ thiết kế: vạch dấu, cắt phôi, gá đính, hàn đường thẳng trên mặt phẳng, hàn giáp mối không vát cạnh và hoàn thiện mối hàn nhiều lớp vát mép chữ V (vị trí 1G).
Thành phần đánh giá:
  • Quy trình kiểm tra và đánh giá: Thực hiện theo Quy chế đào tạo ban hành kèm Thông tư số 09/2017/TT-BLĐTBXH của Bộ Lao động – Thương binh và Xã hội:
    • Điểm kiểm tra thường xuyên và định kỳ (trọng số 40%): Bao gồm kiểm tra lý thuyết vấn đáp sau 27 giờ học và bài kiểm tra thực hành định kỳ tại mốc 46 giờ.
    • Điểm thi kết thúc môn học (trọng số 60%): Tổ chức kiểm tra thực hành toàn diện sau 75 giờ học.
    • Thang điểm: Đánh giá theo thang điểm 10 (làm tròn đến một chữ số thập phân), sau đó quy đổi sang thang điểm 4 và điểm chữ theo quy định đào tạo tín chỉ.
  • Yêu cầu đối với người học: Nghiên cứu tài liệu và phiếu học tập trước giờ lên lớp; tham gia tối thiểu 70% thời lượng các buổi giảng lý thuyết (vắng quá 30% phải học lại mô đun); thực hiện đầy đủ các biện pháp an toàn và vệ sinh công nghiệp trước và sau mỗi ca thực tập.

Điểm nổi bật và cập nhật (250-300 từ)

Giáo trình Kỹ thuật hàn cơ bản (2022) của Trường Cao đẳng Dầu khí thể hiện các đặc trưng kỹ thuật và tính chuẩn hóa trong đào tạo nghề cơ khí:

  • Tính pháp lý và đồng bộ chương trình: Văn bản được phê duyệt chính thức theo Quyết định số 212/QĐ-CĐDK, đồng bộ với khung chương trình đào tạo của Tập đoàn Dầu khí Quốc gia Việt Nam cho các nhóm ngành bảo trì, sửa chữa cơ khí.
  • Tích hợp tiêu chuẩn quốc tế: Tài liệu tham chiếu trực tiếp tiêu chuẩn hàn kết cấu thép Hoa Kỳ AWS D1.1 (Structural Welding Code - Steel) và chương trình đào tạo Chuyên gia hàn Quốc tế (2010), bảo đảm quy trình thao tác và phân loại khuyết tật tiệm cận với chuẩn công nghiệp.
  • Quy chuẩn an toàn công nghiệp đặc thù: Nội dung an toàn lao động (Bài 1) được chi tiết hóa cho môi trường gia công cơ khí dầu khí, quy định cụ thể khoảng cách an toàn nguồn lửa trần với chai Oxy (tối thiểu 5m), vị trí đặt máy sinh khí axêtylen và hố thải bã đất đèn (tối thiểu 10m hoặc có tường ngăn), cơ chế hoạt động của bình nước ngăn lửa tạt lại.
  • Hệ thống dữ liệu kỹ thuật trực quan: Cung cấp 22 bản vẽ kỹ thuật, đồ thị biến thiên dòng điện chỉnh lưu 3 pha, sơ đồ cấu tạo các dòng máy hàn AC/DC và bảng thông số tra cứu cường độ dòng điện tương ứng với chiều dài cáp hàn ($25 \div 75\text{m}$) và tiết diện lõi đồng ($38 \div 150\text{mm}^2$).

Đối tượng sử dụng giáo trình (200-250 từ)

Nhóm đối tượng Mục đích và Phạm vi sử dụng
Sinh viên Cao đẳng / Trung cấp Học tập mô đun chuyên môn bắt buộc thuộc ngành Sửa chữa thiết bị chế biến dầu khí và Cắt gọt kim loại.
Giảng viên chuyên ngành Hàn Sử dụng làm giáo trình giảng dạy chuẩn, căn cứ biên soạn giáo án lý thuyết, phiếu thực hành xưởng và đề thi đánh giá năng lực.
Kỹ thuật viên bảo trì cơ sở Tài liệu tra cứu kỹ thuật về máy hàn hồ quang tay, phương pháp đấu dây cực tính và kiểm soát khuyết tật mối hàn trong nhà máy.
  • Yêu cầu kiến thức tiên quyết (Prerequisites): Trước khi học mô đun MECW53161, sinh viên cần tích lũy các môn học chung và mô đun cơ sở nghề trong chương trình khung:
    • An toàn vệ sinh lao động (Mã: SAEN52001)
    • Vật liệu cơ khí (Mã: MECM53002)
    • Điện kỹ thuật cơ bản (Mã: ELEI53055)
    • Vẽ kỹ thuật 1 (Mã: MECM52003)
    • Dung sai (Mã: MECM53001)
    • Gia công nguội cơ bản (Mã: MECM53104)

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này được thiết kế dành cho đối tượng nào?

Tài liệu phục vụ trực tiếp cho sinh viên hệ Trung cấp và Cao đẳng thuộc hai ngành: Sửa chữa thiết bị chế biến dầu khí và Cắt gọt kim loại tại Trường Cao đẳng Dầu khí cùng các cơ sở đào tạo nghề cơ khí tương đương.

2. Người học cần đáp ứng những kiến thức nền tảng nào trước khi tiếp cận môn học?

Cần hoàn thành các môn cơ sở ngành gồm Điện kỹ thuật cơ bản (nắm nguyên lý dòng AC/DC, đo điện áp/dòng điện), Vật liệu cơ khí (tính chất kim loại), Vẽ kỹ thuật (đọc bản vẽ liên kết hàn) và An toàn vệ sinh lao động.

3. Giáo trình có điểm gì khác biệt so với các tài liệu hàn thông thường?

Nội dung tập trung chuyên sâu vào phương pháp hàn điện hồ quang tay vị trí 1G và kỹ thuật an toàn phòng chống cháy nổ cho thiết bị sinh khí, chai khí áp lực cao gắn với thực tế sản xuất trong ngành công nghiệp dầu khí; thời lượng thực hành chiếm hơn 77%.

4. Quy định về điều kiện dự thi và phương pháp tự học như thế nào?

Sinh viên phải tham dự tối thiểu 70% số tiết lý thuyết (vắng $>30%$ phải học lại môn học), thực hiện các bài tập chuẩn bị bài theo nhóm từ 8–10 người và hoàn thành đầy đủ các cột điểm kiểm tra định kỳ để đủ điều kiện thi kết thúc mô đun.

5. Giáo trình được xây dựng dựa trên những nguồn tài liệu tham khảo nào?

Giáo trình tổng hợp từ các công trình chuyên ngành trong nước: Kỹ thuật hàn (Trương Công Đạt), Công nghệ hàn điện nóng chảy (Ngô Lê Thông), Thực hành hàn từ căn bản đến nâng cao (Trần Văn Niên); cùng tài liệu quốc tế: Chương trình đào tạo Chuyên gia hàn Quốc tế (2010) và tiêu chuẩn AWS D1.1.

Kết luận (150 từ)

Giáo trình Kỹ thuật hàn cơ bản (Mã mô đun: MECW53161) là tài liệu đào tạo có cấu trúc hoàn chỉnh, chuyển tải kiến thức từ cơ sở vật lý của hồ quang điện, nguyên lý thiết bị biến áp - chỉnh lưu đến quy trình thao tác hàn tấm vị trí 1G. Với dung lượng 75 giờ phân bổ tập trung cho thực hành kỹ năng, giáo trình đóng vai trò là mắt xích liên kết giữa các môn kỹ thuật cơ sở và các mô đun sửa chữa thiết bị công nghiệp chuyên sâu (Sửa chữa - Bảo dưỡng van công nghiệp, Sửa chữa - Bảo dưỡng bơm, Thực tập sản xuất).

Để hoàn thành tốt mô đun, người học cần kết hợp nghiên cứu lý thuyết trong giáo trình với việc tham chiếu các tài liệu bổ trợ chuyên ngành (Công nghệ hàn điện nóng chảy của Ngô Lê Thông, tiêu chuẩn AWS D1.1) và tuân thủ nghiêm ngặt hệ thống phiếu quy trình kỹ thuật tại xưởng thực hành.
