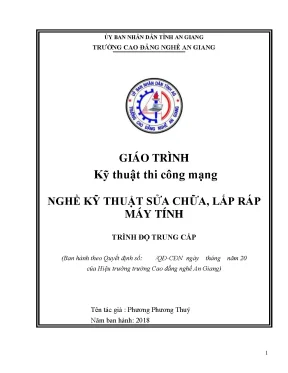

ỦY BAN NHÂN DÂN TỈNH AN GIANG TRƢỜNG CAO ĐẲNG NGHỀ AN GIANG GIÁO TRÌNH Kỹ thuật thi công mạng NGHỀ KỸ THUẬT SỬA CHỮA, LẮP RÁP MÁY TÍNH TRÌNH ĐỘ TRUNG CẤP (Ban hành theo Quyết định số: /QĐ-CĐN ngày tháng năm 20 của Hiệu trưởng trường Cao đẳng nghề An Giang) Tên tác giả : Phương Phương Thuý Năm ban hành: 2018 1 TUYÊN BỐ BẢN QUYỀN Tài liệu này thuộc loại sách giáo trình nên các nguồn thông tin có thể được phép dùng nguyên bản hoặc trích dùng cho các mục đích về đào tạo và tham khảo. Mọi mục đích khác mang tính lệch lạc hoặc sử dụng với mục đích kinh doanh thiếu lành mạnh sẽ bị nghiêm cấm. LỜI GIỚI THIỆU Yêu cầu có các tài liệu tham khảo cho học sinh, sinh viên của khoa Công nghệ Thông tin - Trƣờng Cao đẳng Nghề An Giang ngày càng trở nên cấp thiết. Việc biên soạn tài liệu này nằm trong kế hoạch xây dựng hệ thống giáo trình các môn học của Khoa.
Mục tiêu của giáo trình nhằm cung cấp cho học sinh, sinh viên một tài liệu tham khảo chính về môn học Kỹ thuật thi công mạng, trong đó giới thiệu những khái niệm căn bản nhất về cách xây dựng hệ thống mạng Lan và mạng Client_Server, đồng thời trang bị những kiến thức và một số kỹ năng chủ yếu cho việc bảo trì và quản trị một hệ thống mạng. Đây có thể coi là những kiến thức ban đầu và nền tảng cho các kỹ thuật viên, quản trị viên về hệ thống mạng. Tài liệu gồm các nội dung chính sau: Bài 1: Giới thiệu tổng quan về hạ tầng hệ thống thiết bị mạng và hạ tầng hệ thống cáp mạng Bài 2: Nghiên cứu các tiêu chuẩn thi công mạng và hệ thống cáp có cấu trúc Bài 3: Giới thiệu sơ lƣợc các bƣớc thiết kế hệ thống mạng Lan: phân tích nhu cầu của doanh nghiệp, khảo sát, thiết kế, vẽ sơ đồ hệ thống, dƣ trù kinh phí, lập kế hoạch thi công Bài 4: Trình bày về kỹ thuật thi công mạng Lan: một số nguyên tắc thi công, thi công hệ thống cáp, lắp đặt hệ thống thiết bị mạng và hệ thống quản trị Bài 5: Trình bày về kỹ thuật thi công mạng WLAN: nhắc lại kiến thức WLAN, Các mô hình thiết lập mạng WLAN, thiết lập mạng WLAN Bài 6: Trình bày về máy chủ chuyên dụng: giới thiệu và đặc trƣng của máy chủ chuyên dụng, hệ điều hành mạng Windows Server2008 và một số kiến thức cơ bản liên quan đến việc quản trị tài khoản ngƣời dùng, cài đặt cấu hình DNS, chia sẻ và cấp quyền truy cập tài nguyên dùng chung, cài đặt và cấp hạn ngạch sử dụng đĩa, quản trị máy in…, Các hệ thống sao lƣu, Giải pháp lựa chọn máy chủ cho doanh nghiệp KỸ THUẬT THI CÔNG MẠNG là mô đun đào tạo chuyên môn nghề. Trong quá trình thực hiện, nhóm biên soạn đã tham khảo nhiều tài liệu liên quan đến vấn đề thi công mạng, kết hợp với kinh nghiệm trong thực tế.
Giáo trình này không chỉ đề cập những vấn đề cơ sở luận lý mà còn tổng hợp một số kỹ năng, kinh nghiệm cần thiết để thiết kế mạng Lan, cài đặt và quản trị cơ bản các tài khoản ngƣời dùng trong Windows server 2008. Mặc dù đã có những cố gắng để hoàn thành giáo trình theo kế hoạch, nhƣng do hạn chế về thời gian và kinh nghiệm, nên tài liệu chắc chắn còn những khiếm 2 khuyết. Rất mong nhận đƣợc sự đóng góp ý kiến của các thầy cô trong Khoa cũng nhƣ các học sinh, sinh viên và những ai sử dụng tài liệu này. Các đóng góp ý xin gửi về phuongphthuy@gmail.
Xin chân thành cảm ơn mọi ngƣời đã tham khảo giáo trình này! An Giang, ngày tháng năm 2018 Tham gia biên soạn 1.Chủ biên: Phương Phương Thuý 2. Phản biện 1: Trần Văn Xe 3. Phản biện 2: Lê Thị Ngọc Trâm 3 MỤC LỤC ĐỀ MỤC TRANG 1. Lời giới thiệu 1 2.
Bài 1: Hạ Tầng Hệ Thống Thiết Bị Mạng Và Cáp Mạng 8 I. Hạ tầng hệ thống thiết bị mạng 8 1. Hạ tầng hệ thống cáp mạng 18 1. Các yếu tố ảnh hƣởng đến truyền thông 22 4.
Bài 2 : Tiêu Chuẩn Thi Công Mạng 24 I. Giới thiệu một số tiêu chuẩn thi công 24 1. TIA/EIA-568 Standard 24 2. TIA/EIA-569 Standard 25 3.
TIA/EIA-606 Standard 25 4. TIA/EIA-607 Standard 25 II. Hệ thống cáp có cấu trúc 27 1. Yếu Tố của TIA/EIA-568B 27 2.
Các chỉ định của TIA/EIA & ISO 32 3. Khoảng Cách Kết Nối Cáp Ngang 33 5. Bài 3 : Thiết Kế Hệ Thống Mạng Lan 34 I. Phân tích nhu cầu của doanh nghiệp 34 1.
Thu thập yêu cầu của doanh nghiệp 34 2. Phân tích yêu cầu của doanh nghiệp 35 II. Khảo sát, thiết kế và vẽ sơ đồ hệ thống 35 1. Thiết kế và vẽ sơ đồ hệ thống mạng 36 III.
Dự trù kinh phí 39 IV. Lập kế hoạch thi công 40 6. Bài 4 : Kỹ Thuật Thi Công Mạng Lan 48 I. Một số nguyên tắc thi công 48 1.
An toàn về điện 48 2. An toàn lắp đặt cáp và thiết bị mạng 48 II. Thi công hệ thống cáp 49 4 1. Kỹ thuật bấm cáp xoắn đôi 49 2.
Kỹ thuật đấu nối cáp đồng trục 52 III. Lắp đặt hệ thống thiết bị mạng và hệ thống quản trị 53 1. Kỹ thuật lắp đặt hub/swich 53 2. Đặt nhãn cáp và thiết bị mạng 53 3.
Tài liệu lƣu trữ 56 7. Bài 5: Kỹ Thuật Thi Công Mạng Wlan 58 I. Ôn tập lý thuyết Wlan 58 1. Các thuật ngữ trong WLAN 58 2.
Các chuẩn của Wireless LAN 62 3. Các thành phần Wireless LAN 63 II. CÁC MÔ HÌNH THIẾT LẬP MẠNG WLAN 74 1. Mô hình Ad-Hoc 74 2.
Mô hình Infrastructure 1 74 3. Mô hình Infrastructure 2 75 4. Các mô hình khác 76 III. THIẾT LẬP MẠNG WLAN 77 1.
Thiết lập một mạng Ad Hoc (Peer to peer) 77 2. Thiết lập một mạng Infrastructure 1 85 8. Bài 6: Máy Chủ Chuyên Dụng 105 I. Giới thiệu máy chủ chuyên dụng 107 1.
Thiết bị hỗ trợ Server Rack 107 2. Giới thiệu một số máy chủ 108 II. Những đặc trƣng của máy chủ chuyên dụng 108 1. Hệ điều hành Windows Server 2008 có thể cài máy chủ 108 2.
Gia nhập máy trạm vào Domain 124 5. Tài Khoản Ngƣời Dùng Và Nhóm 125 6. Tạo và quản lý thƣ mục dùng chung 133 8. Quyền Truy Cập NTFS 135 9.
Máy in và quản lý máy in 140 III.Các hệ thống sao lƣu 144 1.Giải pháp lựa chọn máy chủ cho doanh nghiệp 150 5 GIÁO TRÌNH MÔN HỌC/MÔ ĐUN Tên môn học/mô đun: KỸ THUẬT THI CÔNG MẠNG Mã môn học/mô đun: MĐ 19 Vị trí, tính chất, ý nghĩa và vai trò của môn học/mô đun: Vị trí: mô đun chuyên môn Tính chất: Chuyên môn bắt buộc. Ý nghĩa và vai trò của môn học/mô đun: + Kỹ thuật thi công mạng cung cấp cho ta một số kiến thức về các thiết bị và cách kết nối chúng tạo thành hệ thống mạng Lan có dây hoặc không dây. Ngoài ra, còn cung cấp cho ta kiến thức về bảo mật và chia sẻ các tài nguyên trên hệ thống mạng Lan một cách an toàn. + Thi công mạng LAN giúp chia sẻ các thiết bị ngoại vi, chia sẻ qua máy in, máy tính: khi các máy tính kết nối mạng LAN có thể chia sẻ tất cả các tài nguyên với nhau, điển hình là chia sẻ các máy in, máy quét và một số thiết bị khác mọi người dùng được đơn giản và tiện lợi, cũng như tiết kiệm chi phí.
+ Thi công mạng LAN sẽ giúp việc lưu trữ tài liệu và chia sẻ tập tin trên internet như mail.một cách dễ dàng. Quản lý các máy tính kết nối mạng LAN một cách dễ dàng. Mạng LAN không dây cung cấp cho sự tiện lợi có thể truy cập mạng trên máy tính, trên điện thoại di động trong cùng khu vực. Mạng LAN có dây cung cấp cho bạn sự kết nối và truyền tải dữ liệu an toàn và nhanh chóng hơn.
Khi chia sẻ qua mạng LAN bạn sẽ giảm được thời gian thực hiện bởi tốc độ truyền tải cao. Mục tiêu của môn học/mô đun: Về Kiến thức: + Trình bày được vai trò của từng thiết bị khi truyền nhận dữ liệu trong hệ thống mạng và đặc tính vật lý của các loại cáp. + Trình bày được yêu cầu của từng tiêu chuẩn thi công mạng LAN. + Phân tích được yêu cầu của dự án thi công mạng LAN + Khảo sát và vẽ được sơ đồ thi công vật lý, luận lý + Lựa chọn thiết bị và lập được bản dự trù kinh phí thi công + Lập được kế hoạch thi công.
+ Trình bày được và tuân thủ các nguyên tắc an toàn trong thi công cáp và lắp đặt thiết bị + Lắp đặt được hệ thống cáp UTP, F-O và các phụ kiện và các thiết bị mạng + Lắp đặt thiết bị mạng WLAN. + Thiết lập mạng Ad-Hoc + Cấu hình kết nối nhiều AP (Repeater, Bridge) 6 Về kỹ năng: + Sử dụng từng thiết bị phù hợp khi thi công hệ thống mạng LAN của một toà nhà công ty. Lựa chọn cáp phù hợp để thi công hệ thống mạng LAN + Vận dụng từng tiêu chuẩn áp dụng vào thi công mạng LAN + Lựa chọn thiết bị và lập được bản dự trù kinh phí thi công + Lập được kế hoạch thi công + Lắp đặt được hệ thống cáp UTP, F-O và các phụ kiện + Lắp đặt được thiết bị mạng Hub/Switch + Lắp đặt thiết bị mạng WLAN Về năng lực tự chủ và trách nhiệm: + Cẩn thận, thao tác nhanh chuẩn xác. + Tiết kiệm vật tư, thiết bị, dụng cụ thực hành.
+ Tuân thủ, đảm bảo an toàn cho người và thiết bị. + Có tinh thần trách nhiệm cao trong học tập và làm việc. Nội dung môn học + Bài 1: Hạ tầng hệ thống thiết bị mạng và cáp mạng + Bài 2 : Tiêu chuẩn thi công mạng + Bài 3 : Thiết kế hệ thống mạng Lan + Bài 4 : Kỹ thuật thi công mạng LAN + Bài 5 : Kỹ thuật thi công mạng WLAN + Bài 6: Máy chủ chuyên dụng + Ôn tập 7 BÀI 1: HẠ TẦNG HỆ THỐNG THIẾT BỊ MẠNG VÀ CÁP MẠNG Giới thiệu: Để tạo nên mạng Lan cho doanh nghiệp, trường học và kết nối đường truyền Internet từ nhà mạng với các thiết bị điện tử trong gia đình, văn phòng chắc chắn không thể thiếu được các thiết bị mạng như Repeater, Switch, Router, Bridge hay Hub. Các thiết bị này đều có chung chức năng trong việc kết nối và truyền tín hiệu internet nhưng lại có những đặc điểm riêng biệt khác nhau.
