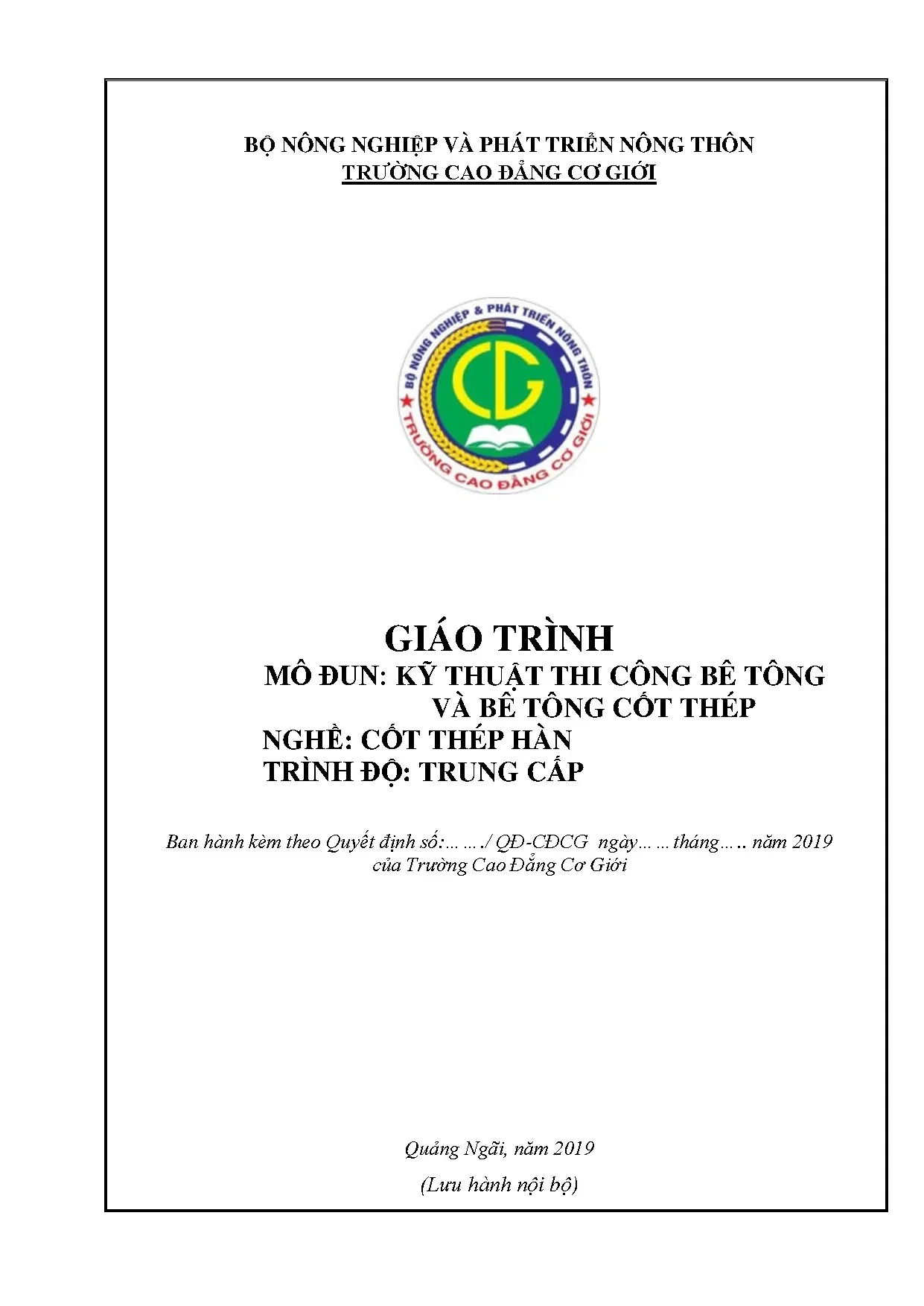

Giáo trình Kỹ thuật thi công bê tông và bê tông cốt thép (MĐ14)

Tổng quan về giáo trình

Giáo trình Mô đun: Kỹ thuật thi công bê tông và bê tông cốt thép (Mã mô đun: MĐ14) được biên soạn bởi tập thể giảng viên Trường Cao đẳng Cơ giới (thuộc Bộ Nông nghiệp và Phát triển nông thôn), do tác giả Nguyễn Văn Chung làm chủ biên, ban hành theo Quyết định của Hiệu trưởng nhà trường vào năm 2019. Tài liệu được thiết kế bám sát chương trình khung quốc gia nghề Cốt thép hàn ở trình độ Trung cấp, phục vụ công tác giảng dạy và học tập tích hợp giữa lý thuyết chuyên môn và kỹ năng thực hành tay nghề.

                    CHƯƠNG TRÌNH KHUNG NGHỀ CỐT THÉP HÀN
                                (Trình độ Trung cấp)
[MH7] Vẽ kỹ thuật                                                 [MH12] An toàn lao động
[MH8] Cơ kỹ thuật                                                 [MĐ13] Gia công & lắp dựng cốt thép
[MĐ15] Kỹ thuật hàn HQ tay       [MĐ16] Kỹ thuật gò              [MĐ18] Thực tập sản xuất

Trong cấu trúc chương trình đào tạo gồm 69 tín chỉ (1900 giờ), mô đun MĐ14 có thời lượng 65 giờ (tương đương 3 tín chỉ), bao gồm 24 giờ lý thuyết, 38 giờ thực hành/thí nghiệm và 3 giờ kiểm tra. Mô đun được bố trí giảng dạy sau các môn học cơ sở như Vật liệu xây dựng (MH9), An toàn lao động (MH12), Gia công và lắp dựng cốt thép (MĐ13), nhằm hoàn thiện năng lực thi công kết cấu trước khi học viên bước vào các mô đun chuyên sâu về hàn hồ quang tay (MĐ15), kỹ thuật gò (MĐ16), kỹ thuật rèn (MĐ17) và thực tập sản xuất (MĐ18).

Mục tiêu đào tạo của giáo trình hướng tới việc trang bị cho người học chuẩn đầu ra kiến thức (A1): trình bày được bản chất làm việc của bê tông và bê tông cốt thép; tính toán thành phần cấp phối và định lượng vật liệu cho một cối trộn thủ công hoặc máy trộn dung tích nhỏ; vận hành quy trình trộn vữa bê tông đảm bảo độ linh động; thực hiện kỹ thuật đổ, đầm, xử lý mạch ngừng và dưỡng hộ bê tông. Về năng lực tự chủ và trách nhiệm (C1), giáo trình rèn luyện tính cẩn thận, độ chính xác cơ học, tác phong giữ gìn vệ sinh công nghiệp và tuân thủ các quy tắc an toàn lao động tại hiện trường xây dựng.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Cấu trúc nội dung giáo trình được phân bổ qua 4 bài học chính với tiến trình từ cơ sở nguyên lý vật liệu đến quy trình tổ chức và thao tác thi công chi tiết:

  • Bài mở đầu: Khái niệm về bê tông cốt thép. Phạm vi ứng dụng (Mã bài: MĐ14-01): Khái quát nguyên lý kết hợp vật liệu composite. Bê tông chịu nén đạt 2000–4000 N/cm² nhưng khả năng chịu kéo chỉ đạt 100–200 N/cm² (bằng 1/10 đến 1/20 khả năng chịu nén), do đó cốt thép được bố trí vào vùng chịu kéo để gia tăng khả năng chịu lực. Phân tích ý nghĩa lực dính, hiện tượng cacbonat hóa làm giảm độ pH từ 13–8 (tốc độ cacbonat hóa khoảng 1 mm/năm ở độ ẩm 50–75%), cơ chế ăn mòn cốt thép khi xuất hiện ion Cl⁻, xâm thực hóa học do các hợp chất sunfat, quá tải trọng và biến dạng co ngót do tỷ lệ N/X (Nước/Xi măng) không chuẩn xác.
  • Bài 1: Đại cương về công tác thi công bê tông (Mã bài: MĐ14-02): Phân tích các đặc điểm tổ chức mặt bằng hiện trường, bố trí kho bãi vật tư, trạm thí nghiệm, lán trại theo quy chuẩn an toàn. Xác lập quy trình nghiệm thu vật liệu đầu vào theo tiêu chuẩn TCVN 7570:2006 (cốt liệu cát, đá), TCVN 6260:1997 (xi măng Pooc lăng), TCVN 4506:2012 (nước trộn vữa). Trình bày bảng độ sụt tiêu chuẩn theo từng dạng kết cấu (từ 0–10 mm cho lớp bê tông lót đến 80–120 mm cho kết cấu thành mỏng mật độ cốt thép dày). Hướng dẫn quy định đúc mẫu kiểm tra cường độ nén theo tổ mẫu lập phương (kích thước cạnh 100 mm, 150 mm, 200 mm hoặc 300 mm tùy cỡ hạt cốt liệu lớn nhất $D_{max}$) theo tuổi kiểm tra 28 ngày.
  • Bài 2: Công tác chuẩn bị trước khi thi công bê tông (Mã bài: MĐ14-03): Quy định trình tự đào, đắp và xử lý nền móng/nền đường đạt độ chặt tiêu chuẩn $K \ge 0.95$; kỹ thuật đánh cấp đối với sườn dốc tự nhiên lớn hơn 20%; các biện pháp nghiệm thu hiện trường, kiểm định độ ẩm cốt liệu thực tế và dọn dẹp vệ sinh bề mặt trước khi đổ bê tông.
  • Bài 3: Kỹ thuật thi công bê tông (Mã bài: MĐ14-04): Chiếm dung lượng lớn nhất (55 giờ). Hướng dẫn kỹ thuật tính toán cấp phối cho 1 cối trộn bằng máy trộn B250 hoặc B500; quy trình trộn thủ công và cơ giới; phương pháp vận chuyển ngang (bằng thùng, xe đẩy, ô tô tự đổ, máy bơm) và vận chuyển lên cao (tời, vận thăng, cần cẩu); kỹ thuật đổ bê tông theo lớp toàn diện, lớp nghiêng hoặc giật cấp; kiểm soát thời gian giáp mối giữa các vùng đổ không vượt quá 60 phút; kỹ thuật đầm bằng đầm dùi (thời gian đầm 30–40 giây/vị trí, đầu đầm ngập sâu vào lớp trước 20 cm), đầm bàn (thời gian 45–60 giây/vị trí, vệt đầm chồng nhau 10 cm); và quy trình dưỡng hộ ẩm tự nhiên theo TCVN 8828:2011 trong 14 ngày.

Kiến thức nền tảng được xây dựng

  1. Cơ sở cơ học và tương thích vật liệu: Giải thích tính đồng điệu về hệ số giãn nở nhiệt giữa bê tông và cốt thép trong dải nhiệt độ dưới 100°C; cơ chế truyền ứng suất tiếp xúc thông qua lực ma sát, lực bám dính của gel xi măng và gờ cốt thép.
  2. Nguyên lý phản ứng thủy hóa xi măng và hóa học xây dựng: Cơ chế đóng rắn của xi măng PC40, tác động của tỷ lệ N/X đến độ đặc chắc của cấu trúc đá xi măng; các phản ứng suy giảm độ kiềm dẫn đến phá hủy lớp màng thụ động bảo vệ cốt thép.
  3. Hệ thống quy chuẩn kiểm soát sai số hình học: Xác định sai số vị trí trục tim kết cấu ($\pm 5$ mm), sai số đo đạc theo phương thẳng đứng trong một tầng nhà ($\pm 3.5$ mm) và tổng độ cao toàn công trình $H < 90$ m không vượt quá $\pm 15$ mm theo TCVN 4453:1995.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Quy đổi bảng tính cấp phối định mức sang khối lượng thực tế cho từng mẻ trộn; sử dụng nón sụt hình nón cụt để đo độ linh động của hỗn hợp bê tông tươi; vận hành máy đầm dùi, máy đầm bàn, máy trộn cơ giới đúng định mức thời gian.
  • Kỹ năng phân tích (Analytical skills): Nhận diện các hiện tượng sai hỏng cơ học và bề mặt (bê tông rỗ tổ ong, nứt do co ngót ngót dẻo, phân tầng cốt liệu do rơi tự do quá chiều cao cho phép); kiểm tra đánh giá chất lượng vật tư thông qua chứng chỉ xuất xưởng và kết quả nén mẫu thử.
  • Năng lực thực hành nghề nghiệp (Practical competencies): Lập và xử lý mạch ngừng thi công đúng vị trí kỹ thuật; triển khai quy trình tưới nước giữ ẩm bảo dưỡng kết cấu (3 giờ/lần vào ban ngày, 2 lần vào ban đêm trong 3 ngày đầu); thực hiện hồ sơ biên bản nghiệm thu theo mẫu quy định của dự án xây dựng.

Phương pháp giảng dạy và học tập

Giáo trình định hướng áp dụng mô hình giảng dạy tích hợp giữa lý thuyết và thực hành nghề nghiệp theo quy định của giáo dục nghề nghiệp:

                            TIẾN TRÌNH GIẢNG DẠY VÀ ĐÁNH GIÁ MÔ ĐUN
  • Phương pháp sư phạm (Pedagogical approach): Giảng viên sử dụng phương pháp dạy học trực quan kết hợp nêu vấn đề, trình chiếu tài liệu kỹ thuật, thao tác mẫu quy trình (cân đong, trộn, thử độ sụt, đầm mẫu) và uốn nắn sai sót kỹ thuật tại chỗ cho học viên. Người học đóng vai trò chủ động, thảo luận theo nhóm nhỏ từ 2–3 người để giải quyết bài tập tình huống thực tế.
  • Bài tập và thực hành xưởng: Dành 38 giờ thực hành trong tổng số 65 giờ của mô đun. Học viên trực tiếp thao tác tại xưởng thực hành: tiến hành thử độ sụt bê tông bằng côn sụt tiêu chuẩn, đúc các tổ mẫu thử nghiệm nén kích thước $150 \times 150 \times 150$ mm, lắp đặt cốp pha định hình nhịp dầm/cột, và thực hiện quy trình đổ - đầm bê tông bằng thiết bị cơ giới chuyên dụng.
  • Quy trình đánh giá kết quả học tập: Thực hiện theo Quy chế đào tạo Trung cấp hệ chính quy ban hành kèm theo Thông tư số 09/2017/TT-BLĐTBXH của Bộ Lao động – Thương binh và Xã hội:
    • Điểm quá trình (Trọng số 40%): Bao gồm 01 cột điểm kiểm tra thường xuyên (hình thức hỏi miệng/trắc nghiệm sau 10 giờ đầu) và 03 cột điểm kiểm tra định kỳ (kết hợp bài viết tự luận và thực hành thao tác kỹ thuật sau 20 giờ).
    • Điểm thi kết thúc mô đun (Trọng số 60%): Đánh giá tổng hợp thông qua hình thức vấn đáp lý thuyết kết hợp thao tác thực hành trực tiếp trên mô hình sau 65 giờ đào tạo.
    • Thang điểm: Tính theo thang điểm 10 (làm tròn đến một chữ số thập phân), sau đó quy đổi sang thang điểm chữ và thang điểm 4 theo quy định đào tạo tín chỉ.
  • Yêu cầu tự học: Học viên phải nghiên cứu giáo trình và tiêu chuẩn viện dẫn trước khi lên lớp; tham gia tối thiểu 70% tổng thời lượng tích hợp (vắng quá 30% thời lượng buộc phải học lại mô đun); thực hiện đầy đủ các nhiệm vụ báo cáo chuyên đề nhóm.

Điểm nổi bật và cập nhật

Nội dung giáo trình được cập nhật đồng bộ các hệ thống Tiêu chuẩn Quốc gia (TCVN) và quy chuẩn xây dựng hiện hành tại Việt Nam:

                  HỆ THỐNG TIÊU CHUẨN KỸ THUẬT (TCVN) ĐƯỢC TÍCH HỢP
[VẬT LIỆU ĐẦU VÀO]             [QUY TRÌNH THI CÔNG]               [NGHIỆM THU & BẢO DƯỠNG]
• Cát/Đá: TCVN 7570:2006        • Bê tông toàn khối: TCVN 4453-1995 • Bảo dưỡng ẩm: TCVN 8828:2011
• Xi măng: TCVN 6260:1997       • Nền đường: TCVN 9436-2012         • Quản lý CL: TCVN 5637:1991
• Nước trộn: TCVN 4506:2012     • Cấp phối đá: TCVN 8859:2011       • Đúc mẫu: TCVN 3105-1993
• Độ bền nén: TCVN 6016:2011    • Độ hao mòn LA: TCVN 7572-12:2006  • Đông kết: TCVN 6017:2015
  • Tích hợp đầy đủ tiêu chuẩn kiểm chuẩn vật liệu:
    • Xi măng Pooc lăng hỗn hợp: Thử nghiệm cường độ nén $R_{28} \ge 400\text{ kg/cm}^2$, $R_3 \ge 180\text{ kg/cm}^2$ theo TCVN 6016:2011; thời gian bắt đầu đông kết không sớm hơn 45 phút và kết thúc không quá 170 phút theo TCVN 6017:2015.
    • Cốt liệu lớn (đá dăm): Khống chế hàm lượng thoi dẹt $\le 15%$ cho cấp bê tông $>$ B30 và $\le 35%$ cho cấp $\le$ B30; chỉ tiêu hao mòn va đập Los Angeles $\le 35-40%$ theo TCVN 7572-12:2006.
    • Nước trộn bê tông: Tuân thủ TCVN 4506:2012, kiểm soát hàm lượng cặn hữu cơ $\le 15\text{ mg/l}$, muối tổng số $< 100\text{ mg/l}$, độ pH trong giới hạn 4–12.
  • Quy chuẩn hóa công tác thi công và nghiệm thu hiện trường:
    • Áp dụng nghiêm ngặt TCVN 4453:1995 đối với kết cấu bê tông toàn khối: khống chế thời gian vận chuyển hỗn hợp bê tông thương phẩm từ trạm trộn đến vị trí đổ không vượt quá 120 phút; nhiệt độ bê tông lúc đổ không vượt quá 30°C; lấy mẫu thử 3 khối lập phương ($15 \times 15 \times 15$ cm) cho mỗi đợt đổ $20\text{ m}^3$.
    • Tích hợp công tác bảo dưỡng ẩm tự nhiên theo TCVN 8828:2011 và quy trình quản lý chất lượng thi công xây dựng theo TCVN 5637:1991.
  • Gắn liền thực tiễn công trường: Đưa ra các chỉ số kỹ thuật chi tiết về thời gian trộn bê tông theo dung tích thùng trộn (máy 450L: 60s khi độ sụt $< 60$ mm, 45s khi độ sụt $> 60$ mm; máy 1200L: 120s khi độ sụt $< 60$ mm, 90s khi độ sụt $> 60$ mm), cũng như giải pháp bảo vệ môi trường, giảm thiểu tiếng ồn và quản lý nước thải xây dựng.

Đối tượng sử dụng giáo trình

Giáo trình hướng tới các nhóm đối tượng cụ thể trong hệ thống giáo dục nghề nghiệp và hoạt động xây dựng:

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng người học nào?

Tài liệu được biên soạn phục vụ học sinh trình độ Trung cấp nghề Cốt thép hàn theo khung chương trình của Bộ Lao động – Thương binh và Xã hội. Đồng thời, giáo trình là tài liệu tham khảo cho người học các chuyên ngành xây dựng dân dụng, công nghiệp và giao thông.

2. Cần hoàn thành những môn học nào trước khi học mô đun MĐ14?

Người học cần tích lũy kiến thức từ các môn học kỹ thuật cơ sở và chuyên môn: Vẽ kỹ thuật (MH7), Cơ kỹ thuật (MH8), Vật liệu xây dựng (MH9), An toàn lao động (MH12) và mô đun Gia công và lắp dựng cốt thép (MĐ13).

3. Điểm khác biệt cốt lõi giữa giáo trình này với các tài liệu lý thuyết kết cấu thông thường là gì?

Khác với các tài liệu thuần túy tính toán nội lực và thiết kế cấu kiện, giáo trình MĐ14 tập trung vào năng lực thi công thực nghiệm tại hiện trường: từ định lượng cối trộn, đo độ sụt, thao tác đầm dùi/đầm bàn, kiểm soát thời gian giáp mối, xử lý mạch ngừng đến lập biên bản nghiệm thu theo hệ thống TCVN.

4. Làm thế nào để tự học và nắm vững kiến thức mô đun hiệu quả?

Người học cần kết hợp đọc trước tài liệu lý thuyết, ghi nhớ các bảng tra cấp phối vật liệu, nắm vững quy chuẩn sai số hình học, đồng thời chủ động luyện tập các thao tác đo độ sụt, đúc mẫu lập phương và thực hành đầm bê tông theo nhóm tại xưởng.

5. Những tài liệu tham khảo nào được trích dẫn trong giáo trình?

Giáo trình tổng hợp và kế thừa dữ liệu từ các công trình học thuật chuyên ngành gồm:

  • Giáo trình thi công bê tông cốt thép – PGS. Lê Văn Kiểm (NXB Xây dựng, 2011).
  • Giáo trình kỹ thuật thi công – Đỗ Đình Đức chủ biên (NXB Xây dựng, 2004).
  • Bài giảng Kết cấu bê tông cốt thép 1 & 2 – Tác giả Nguyễn Hữu Anh Tuấn, Võ Bá Tầm, Phan Quang Minh, Ngô Thế Phong, Nguyễn Đình Cống (NXB Khoa học và Kỹ thuật).

Kết luận

Giáo trình Mô đun: Kỹ thuật thi công bê tông và bê tông cốt thép (MĐ14) của Trường Cao đẳng Cơ giới cung cấp hệ thống kiến thức kỹ thuật và kỹ năng thực hành nghề cốt thép hàn theo chuẩn quy phạm xây dựng hiện hành. Kết cấu mô đun phân định rõ ràng giữa nền tảng lý thuyết và thao tác thực hành, giúp người học làm chủ các công đoạn thi công bê tông toàn khối.

Sau khi hoàn thành mô đun MĐ14, học viên có đủ điều kiện tiếp tục học tập các mô đun kỹ thuật gia công kim loại chuyên sâu (MĐ15 Hàn hồ quang tay, MĐ16 Kỹ thuật gò, MĐ17 Kỹ thuật rèn) và tham gia kỳ Thực tập sản xuất (MĐ18) tại doanh nghiệp xây dựng. Để nâng cao hiệu quả đào tạo, người học được khuyến nghị kết hợp nghiên cứu hệ thống Tiêu chuẩn Quốc gia (TCVN 4453:1995, TCVN 7570:2006, TCVN 8828:2011) và giáo trình chuyên khảo của các tác giả đầu ngành xây dựng.
