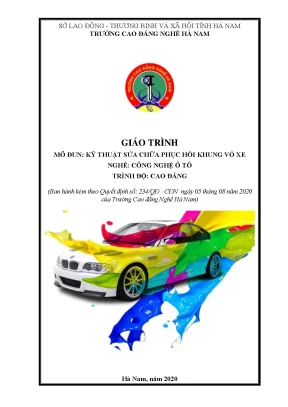

TỔNG QUAN GIÁO TRÌNH MÔ ĐUN: KỸ THUẬT SỬA CHỮA PHỤC HỒI KHUNG VỎ XE (NGHỀ CÔNG NGHỆ Ô TÔ - TRÌNH ĐỘ CAO ĐẲNG)

Tổng quan về giáo trình

Giáo trình "Kỹ thuật sửa chữa phục hồi khung vỏ xe" (thuộc mô đun MĐ 37: Kỹ thuật sửa chữa phục hồi khung vỏ và sơn ô tô) là tài liệu đào tạo chuyên môn nghề bắt buộc thuộc chương trình đào tạo nghề Công nghệ ô tô trình độ Cao đẳng. Giáo trình được ban hành kèm theo Quyết định số 234/QĐ-CĐN ngày 05 tháng 08 năm 2020 của Hiệu trưởng Trường Cao đẳng Nghề Hà Nam, do tập thể tác giả thuộc Khoa Công nghệ ô tô biên soạn, bao gồm: Nguyễn Quang Hiển (Chủ biên), ThS. Nguyễn Đình Hoàng (Đồng chủ biên), Phan Hưng Long và Nguyễn Thanh Tùng (Thành viên).

Trong tiến trình đào tạo, mô đun này được bố trí giảng dạy tại học kỳ VI của khóa học. Mô đun được xếp sau các môn học chung, môn học cơ sở kỹ thuật và các mô đun chuyên ngành về sửa chữa động cơ, hệ thống điện, hệ thống gầm; đồng thời có thể bố trí giảng dạy song song với mô đun Chẩn đoán ô tô và Sửa chữa - bảo dưỡng hệ thống phun xăng điện tử.

[Học kỳ I - V: Môn chung & Cơ sở ngành]
[Học kỳ VI: Mô đun Chuyên môn Bắt buộc]

Mục tiêu học tập của giáo trình được xác lập trên ba phương diện:

  • Về kiến thức: Cung cấp hệ thống lý thuyết về nhiệm vụ, yêu cầu, phân loại và kết cấu khung vỏ xe ô tô; quy trình kiểm tra, xác định dạng sai lệch hình học và phương pháp phục hồi biến dạng; công dụng, thành phần hoá học, phân loại và quy trình công nghệ sơn bề mặt ô tô.
  • Về kỹ năng: Hình thành năng lực nhận dạng các dạng kết cấu thân vỏ; vận hành thành thạo thiết bị đo kiểm hai chiều (2D), ba chiều (3D); thực hiện quy trình phục hồi thân vỏ bằng búa - đe tay, máy hàn vòng đệm điện trở, thiết bị kéo nắn thủy lực; xử lý nhiệt kim loại; chuẩn bị bề mặt, pha phối màu và phun sơn đạt yêu cầu kỹ thuật.
  • Về năng lực tự chủ và trách nhiệm: Rèn luyện khả năng làm việc độc lập hoặc phối hợp nhóm chuyên môn; chịu trách nhiệm kỹ thuật về sản phẩm phục hồi; tuân thủ nghiêm ngặt quy định an toàn lao động, vệ sinh công nghiệp và phòng chống cháy nổ.

Cấu trúc giáo trình gồm 4 bài học tích hợp chặt chẽ từ tổng quan kết cấu, công nghệ sửa chữa kim loại đến quy trình xử lý sơn phủ hoàn thiện. Điểm đặc trưng của tài liệu là phương pháp tiếp cận gắn liền với tiêu chuẩn định lượng của nhà sản xuất, phân tích chi tiết giới hạn cơ - nhiệt của vật liệu và hướng dẫn quy trình thao tác trên các thiết bị chuyên dùng.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình được triển khai qua 4 bài học chính với logic phát triển từ cấu tạo tổng thể, nguyên lý cơ tính vật liệu đến kỹ thuật phục hồi cơ khí và kỹ thuật hoàn thiện bề mặt:

  • Bài 1: Tổng quan về khung vỏ xe ô tô (Mã bài: MĐ 37-01): Trình bày chức năng chịu lực, không gian chứa người/hàng hóa; phân loại phương tiện (xe con $\le 9$ chỗ với các biến thể 2, 3, 4, 5 cửa; xe khách $> 9$ chỗ; xe tải thùng kín, xe lật, xe tự đổ); ba dạng kết cấu khung vỏ (khung vỏ rời - body-on-frame, khung vỏ chịu tải một phần, khung vỏ chịu tải hoàn toàn - monocoque); cấu tạo các cụm chi tiết tháo rời (cửa, nắp ca-pô, cửa sập sau, ba-đờ-xốc, mặt nạ, lưới tản nhiệt) và cụm chi tiết không tháo rời (dầm dọc, dầm ngang, thanh giằng, tấm che khoang động cơ, cột chân trước, cột chân giữa HLE dày 1,2 mm, sàn xe).
  • Bài 2: Sửa chữa phục hồi khung vỏ xe ô tô (Mã bài: MĐ 37-02): Tập trung vào phương pháp đo đạc xác định biến dạng 2 chiều, đo so sánh đường chéo sàn xe bằng thước ống lồng (compa) và đo 3 chiều; vận hành hệ thống thiết bị kéo nắn khung xe bằng xy lanh thủy lực; quy trình gò búa - đe tay; phương pháp hàn đính vòng đệm điện trở để kéo điểm lõm; quy trình xử lý nhiệt cục bộ (nhiệt điểm và nhiệt liên tục dạng xoắn ốc) để khử biến dạng giãn kim loại.
  • Bài 3: Tổng quan về sơn ô tô: Cung cấp cơ sở lý thuyết về chức năng bảo vệ và thẩm mỹ của lớp sơn; phân tích các thành phần cơ bản của sơn (chất tạo màng, chất tạo màu, dung môi, chất phụ gia); phân loại hệ thống sơn theo gốc hóa học và công năng lớp phủ; nguyên lý công nghệ sơn tĩnh điện và sơn nhúng điện ly.
  • Bài 4: Kỹ thuật sơn ô tô: Hướng dẫn trình tự xử lý bề mặt trước khi sơn (mài bóc lớp sơn cũ, xử lý chống gỉ bề mặt trong/ngoài); phương pháp pha trộn và chỉnh màu sơn; quy tắc trang bị bảo hộ lao động và thông gió xưởng sơn; quy trình phun sơn nhiều lớp (sơn lót chống gỉ, sơn lót bề mặt, bả matit, sơn màu, sơn bóng), quy trình sấy khô và kỹ thuật đánh bóng bề mặt.

Kiến thức nền tảng được xây dựng

Giáo trình thiết lập hệ thống nguyên lý kỹ thuật dựa trên các cơ sở khoa học:

  1. Cơ học kết cấu và cơ chế hấp thụ xung lực: Phân tích bản chất của an toàn tích cực (an toàn chuyển động, an toàn trạng thái, tầm nhìn quan sát, công thái học điều khiển) và an toàn thụ động (an toàn bên ngoài và bên trong). Giáo trình mô tả chi tiết cơ chế phân tán lực khi đâm va chính diện (năng lượng va chạm được các thanh giằng và vùng đầu xe hấp thụ biến dạng, hạn chế truyền vào cabin) và cơ chế chống đâm va ngang (thanh tăng cứng tiết diện lớn tại cánh cửa và cột sườn xe truyền tải lực sang sàn và mui xe).
  2. Cơ tính và giới hạn ứng suất vật liệu:
    • Thép tấm thông thường: Độ dày từ 0,5 mm đến 2,0 mm; ứng suất chảy đạt từ $120 \text{ N/mm}^2$ đến $180 \text{ N/mm}^2$. Cho phép nắn nguội hoặc gia nhiệt nắn nóng lên tới $700^\circ\text{C}$ khi có nguy cơ nứt gãy.
    • Thép tấm độ bền cao (HLE): Ứng suất chảy đạt xấp xỉ $400 \text{ N/mm}^2$. Khó định hình nguội, tuyệt đối không gia nhiệt trên $400^\circ\text{C}$ vì sẽ làm suy giảm hơn $50%$ độ bền kết cấu.
    • Thép tấm siêu bền: Ứng suất chảy từ $400 \text{ N/mm}^2$ đến $1300 \text{ N/mm}^2$ (thường dùng cho cột A, B). Không được phép nắn nóng hay nắn nguội; khi liên kết sửa chữa bắt buộc dùng phương pháp dán keo kết cấu hoặc tán đinh rivet.
    • Hợp kim nhôm (Al-Si-Mg): Sử dụng dạng dập, ép đùn và đúc áp lực. Nhôm giảm độ bền nghiêm trọng khi chịu nhiệt từ $180^\circ\text{C}$ trở lên; nhiệt độ sửa chữa không được vượt quá $120^\circ\text{C}$; không hàn điện trở thông thường do lớp oxide bề mặt có điện trở cao (bắt buộc hàn MIG/WIG có khí bảo vệ) và không được mạ thiếc để tránh ăn mòn điện hóa.
  3. Bản chất của biến dạng cơ học: Xác lập nguyên lý quan hệ giữa biến dạng dẻo (biến dạng vĩnh cửu) và biến dạng đàn hồi (ứng suất dư). Quy định rõ quy tắc công nghệ: phải xử lý triệt để vùng biến dạng dẻo (điểm nhọn, đường gờ chịu lực) trước, sau đó tính đàn hồi của vật liệu sẽ tự đưa tấm kim loại về hình dáng ban đầu.
Loại vật liệu Ứng suất chảy ($\text{N/mm}^2$) Độ dày phổ biến Giới hạn nhiệt độ sửa chữa Phương pháp liên kết / Phục hồi cho phép
Thép tấm thường $120 - 180$ $0,5 - 2,0\text{ mm}$ Cho phép nắn nóng tới $700^\circ\text{C}$ Nắn nguội, nắn nóng, hàn điện trở, hàn khí
Thép độ bền cao (HLE) $\approx 400$ $0,5 - 2,0\text{ mm}$ (cột $1,2\text{ mm}$) Không vượt quá $400^\circ\text{C}$ (giảm $50%$ độ bền) Hạn chế gia nhiệt; gia cố chuyển tiếp khi nắn
Thép siêu bền $400 - 1300$ Tùy vị trí kết cấu Cấm nắn nóng / nắn nguội Dán keo kết cấu, liên kết đinh tán
Thép tấm mạ kẽm Tương đương thép nền $0,5 - 2,0\text{ mm}$ Theo mác thép nền Hàn bấm điện trở; bắt buộc hút độc oxide kẽm
Hợp kim nhôm (Al-Si-Mg) Phụ thuộc phương pháp chế tạo Tùy kết cấu dập/đùn/đúc Không vượt quá $120^\circ\text{C}$ (hỏng ở $>180^\circ\text{C}$) Hàn MIG/WIG bảo vệ khí trơ; cấm mạ thiếc
Chất dẻo / Composite - Định hình chi tiết Gia nhiệt cục bộ theo loại nhựa Hàn nhiệt, phủ nhựa, dán keo chuyên dụng

Kỹ năng phát triển

Quá trình học tập giúp người học hoàn thiện các nhóm năng lực kỹ thuật:

  • Kỹ năng kỹ thuật thao tác: Vận hành thành thạo compa và thước đo ống lồng để kiểm tra kích thước đối xứng sàn xe; sử dụng búa gõ và đe tay theo hai kỹ thuật chuẩn (gõ trên đe để xử lý vết lõm nhỏ sau khi định hình; gõ ngoài đe cho vết lõm diện tích rộng); chọn đe có độ cong bề mặt xấp xỉ $80%$ độ cong chi tiết; vận hành máy hàn vòng đệm kết hợp búa giật hoặc móc xích; thao tác xử lý nhiệt co tôn bằng mỏ hàn điện cực (gia nhiệt điểm $1 - 2$ giây và làm nguội nhanh bằng súng khí trong $5 - 6$ giây); thiết lập góc kéo nắn thủy lực $90^\circ$ chuẩn trên giàn kéo nắn chuyên dùng.
  • Kỹ năng phân tích và chẩn đoán: Đánh giá mức độ sai lệch hình học thân vỏ qua 3 phương pháp phối hợp (quan sát sự phản xạ ánh sáng đèn huỳnh quang, cảm nhận độ lượn bằng lòng bàn tay và đo khe hở bằng thước phẳng); phân tích đường truyền xung lực va chạm để lập sơ đồ kéo nắn ngược chiều biến dạng.
  • Kỹ năng xử lý bảo vệ bề mặt: Thao tác mài bóc lớp sơn bằng máy mài tác dụng đơn; quy trình phun phủ sơn chống gỉ mặt trong sau khi gia nhiệt hàn giật; kỹ thuật pha màu và thi công hệ thống sơn phủ nhiều lớp.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng mô hình sư phạm tích hợp đặc thù của đào tạo nghề kỹ thuật: lý thuyết cơ sở đi liền với thực hành thao tác trực tiếp trên trang thiết bị xưởng.

  • Tổ chức thực hành và bài tập tình huống: Học viên được bố trí thực tập theo 3 bài tập thực hành trọng tâm:
    1. Đánh giá mức độ hư hỏng, lựa chọn dụng cụ, phương tiện và vật liệu phục hồi thân vỏ.
    2. Thực hiện kỹ thuật nắn, gò sửa chữa vỏ xe bằng bộ búa và đe tay chuyên dụng.
    3. Thực hiện quy trình kéo nắn thân xe, dầm xe bị vặn xoắn trên thiết bị kéo nắn thủy lực kết hợp đồ gá chuyên dùng.
  • Phương pháp đánh giá kết quả: Đánh giá định kỳ qua hệ thống câu hỏi ôn tập cuối mỗi bài học (về phân loại kết cấu, đặc tính vật liệu, quy trình đo kiểm, kỹ thuật an toàn). Đánh giá kỹ năng thông qua bài kiểm tra thực hành trực tiếp: đo đạc sai số kích thước hình học thân xe sau phục hồi (so với bảng thông số kỹ thuật gốc của nhà sản xuất), độ phẳng bề mặt kim loại, chất lượng độ bám dính và độ bóng của màng sơn, cùng thời gian hoàn thành định mức.
  • Hướng dẫn tự học: Học viên cần nghiên cứu trước tài liệu hướng dẫn kỹ thuật của các hãng xe, rèn luyện kỹ năng đọc bản vẽ khung vỏ và sơ đồ điểm đo tham chiếu hệ sàn xe; phân tích các video mô phỏng thử nghiệm đâm va (crash test) để hiểu quy luật truyền tải xung lực.

Điểm nổi bật và cập nhật kỹ thuật

Giáo trình tích hợp nhiều nội dung kỹ thuật hiện đại của ngành sản xuất và sửa chữa ô tô:

  • Tiếp cận vật liệu mới: Giáo trình không chỉ dừng lại ở thép carbon thông thường mà đưa vào phân tích các dòng thép cường độ cao HLE, thép siêu bền có ứng suất chảy lên tới $1300 \text{ N/mm}^2$, công nghệ tôn mạ kẽm nhúng nóng/mạ điện phân và các phân nhóm hợp kim nhôm định hình, nhôm đúc, vật liệu composite mặt nạ xe (nhựa PU, sợi carbon, sợi thủy tinh).
  • Tiêu chuẩn an toàn và công thái học: Tích hợp các khái niệm an toàn phương tiện hiện đại vào thiết kế thân vỏ; giải thích mối quan hệ giữa công thái học khoang lái (tầm nhìn góc mù, vị trí cột đỡ kính, độ rung ồn) với an toàn tích cực; phân tích tác dụng hấp thụ xung lực của thanh tăng cứng cửa xe và cơ chế biến dạng mềm phần đầu/đuôi xe nhằm bảo vệ người ngồi trong cabin và giảm chấn thương cho người đi bộ.
  • Công nghệ đo kiểm và phục hồi chuẩn xác: Giáo trình cập nhật kỹ thuật đo đạc 3 chiều không gian, kỹ thuật nắn khung bằng xy lanh đẩy kết hợp khối puli đổi hướng lực kéo $90^\circ$, phương pháp hàn vòng đệm bằng máy hàn điện trở tránh làm biến tính diện rộng bề mặt tôn, kỹ thuật mài bóc lớp sơn bằng máy mài chuyên dụng và quy trình chống gỉ bề mặt bên trong sau can thiệp nhiệt.

Đối tượng sử dụng giáo trình

Giáo trình được biên soạn phục vụ các nhóm đối tượng cụ thể trong hệ thống giáo dục nghề nghiệp và thực tế sản xuất:

  1. Học sinh, sinh viên ngành Công nghệ ô tô trình độ Cao đẳng: Là tài liệu học tập chính khóa cho mô đun MĐ 37 tại học kỳ VI.
    • Yêu cầu điều kiện tiên quyết: Người học phải hoàn thành các môn học chung (Pháp luật, Tin học, Ngoại ngữ...), các môn kỹ thuật cơ sở (Vật liệu cơ khí, Dung sai lắp ghép và đo lường kỹ thuật, Cơ kỹ thuật, Vẽ kỹ thuật, An toàn lao động, Thực hành nguội cơ bản, Thực hành hàn cơ bản) và các mô đun sửa chữa hệ thống truyền lực, chuyển động, lái, phanh, động cơ.
  2. Giảng viên chuyên ngành Công nghệ ô tô: Sử dụng làm tài liệu tham khảo chuẩn để biên soạn giáo án lý thuyết, lập đề cương hướng dẫn thực hành xưởng và xây dựng tiêu chí đánh giá kỹ năng nghề.
  3. Học viên học nghề, thợ sửa chữa và kỹ thuật viên xưởng thân vỏ - sơn: Dùng làm cẩm nang kỹ thuật tra cứu quy trình chuẩn, các thông số nhiệt độ, áp suất, giới hạn gia nhiệt vật liệu khi thực hành phục hồi thân vỏ và sơn ô tô tại các doanh nghiệp, garage sửa chữa.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với chương trình đào tạo nào?

Tài liệu được thiết kế chuyên biệt cho mô đun MĐ 37 trong chương trình đào tạo nghề Công nghệ ô tô ở trình độ Cao đẳng theo quy định đào tạo nghề của Trường Cao đẳng Nghề Hà Nam.

2. Sinh viên cần hoàn thành những học phần nào trước khi học mô đun này?

Sinh viên cần tích lũy đầy đủ kiến thức từ các môn cơ sở (Vật liệu cơ khí, Dung sai và đo lường, Vẽ kỹ thuật, Cơ kỹ thuật, Kỹ thuật an toàn, Thực hành nguội - hàn cơ bản) và các mô đun chuyên môn về kết cấu động cơ, điện, gầm ô tô từ học kỳ I đến học kỳ V.

3. Điểm khác biệt về mặt kỹ thuật trong phương pháp sửa chữa của giáo trình là gì?

Giáo trình phân định ranh giới giới hạn nhiệt độ và ứng suất cho từng mác vật liệu (thép thường cho phép nắn nóng $700^\circ\text{C}$; thép HLE cấm gia nhiệt quá $400^\circ\text{C}$; nhôm cấm gia nhiệt quá $120^\circ\text{C}$); đồng thời chuẩn hóa quy trình đo đạc 2D/3D so sánh trước khi can thiệp kéo nắn bằng thiết bị thủy lực chuyên dụng.

4. Làm sao để tự học và rèn luyện kỹ năng thực hành hiệu quả theo tài liệu?

Người học cần kết hợp việc đọc hiểu lý thuyết phân tích biến dạng với việc trực tiếp quan sát và thao tác tại xưởng thực hành; tuân thủ quy tắc đánh giá 3 bước (mắt - tay - thước), nắm vững kỹ thuật gõ búa - đe tay và làm chủ thời gian gia nhiệt/làm nguội trong quy trình xử lý nhiệt kim loại.

5. Tài liệu có đi kèm các hướng dẫn quy trình công nghệ cụ thể không?

Có. Giáo trình mô tả chi tiết từng bước quy trình kỹ thuật: từ tháo dỡ tấm cách âm, định vị điểm cực hạn biến dạng dẻo, hàn vòng đệm, gá đặt thanh néo lực kéo góc $90^\circ$, đến các bước xử lý mài nhẵn, phun chống gỉ mặt trong, chuẩn bị bề mặt và các công đoạn sơn lót, sơn phủ, đánh bóng hoàn thiện.

Kết luận

Giáo trình "Kỹ thuật sửa chữa phục hồi khung vỏ xe" (Mô đun MĐ 37) cung cấp hệ thống tri thức chuyên ngành hoàn chỉnh về kết cấu khung vỏ, cơ tính vật liệu, phương pháp đo kiểm chẩn đoán sai lệch hình học và quy trình công nghệ phục hồi thân vỏ, sơn ô tô.

Lộ trình tiếp cận kiến thức được xây dựng chặt chẽ: bắt đầu từ việc nắm vững lý thuyết kết cấu, phân loại thân vỏ và tính chất vật liệu (Bài 1); làm chủ kỹ thuật đo đạc, chẩn đoán biến dạng và phương pháp gò nắn, hàn kéo, xử lý nhiệt (Bài 2); hiểu rõ nguyên lý thành phần hóa học và công nghệ sơn (Bài 3); cuối cùng là thực hiện chính xác quy trình chuẩn bị bề mặt, pha màu, phun sơn và hoàn thiện bề mặt ngoài xe (Bài 4). Người học và bạn đọc có thể tra cứu thêm các tài liệu kỹ thuật chuyên ngành liên quan được liệt kê tại danh mục Tài liệu tham khảo (trang 131 của giáo trình) để mở rộng kiến thức chuyên sâu.
