BÀI MÔ TẢ THƯ MỤC HỌC THUẬT VÀ PHÂN TÍCH CẤU TRÚC GIÁO TRÌNH: CHẨN ĐOÁN TRẠNG THÁI KỸ THUẬT VÀ SỬA CHỮA PAN Ô TÔ (MÃ MÔ ĐUN: MĐ 27)

Tổng quan về giáo trình (250-300 từ)

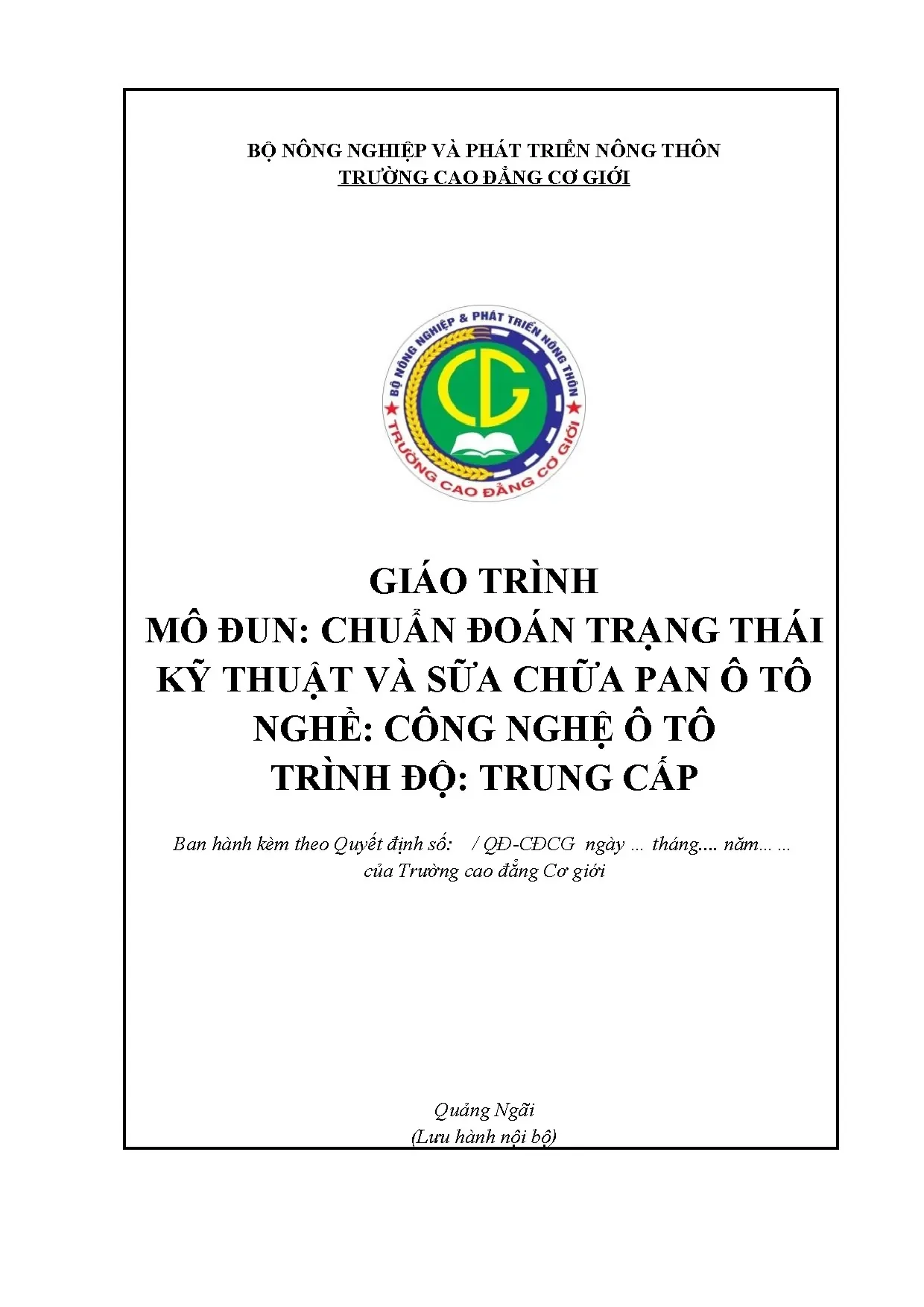

Giáo trình Chẩn đoán trạng thái kỹ thuật và sửa chữa PAN ô tô (Mã mô đun: MĐ 27) được biên soạn bởi Chủ biên Ngô Minh Việt, lưu hành nội bộ theo Quyết định của Trường Cao đẳng Cơ giới Quảng Ngãi trực thuộc Bộ Nông nghiệp và Phát triển Nông thôn. Trong chương trình đào tạo nghề Công nghệ ô tô trình độ Trung cấp (tổng dung lượng toàn khóa 82 tín chỉ / 1920 giờ), MĐ 27 là mô đun chuyên môn nghề bắt buộc gồm 4 tín chỉ với thời lượng 90 giờ (24 giờ lý thuyết, 60 giờ thực hành/thảo luận và 6 giờ kiểm tra). Mô đun được bố trí giảng dạy ở giai đoạn chuyên sâu, sau khi người học đã hoàn thành các mô đun kỹ thuật cơ sở và chuyên môn từ MĐ 20 đến MĐ 26.

Mục tiêu học tập của giáo trình được xác định cụ thể theo 3 nhóm chuẩn đầu ra:

  • Kiến thức (A1–A4): Trình bày nhiệm vụ, yêu cầu công tác chẩn đoán; phân tích nguyên nhân sai hỏng của các tổng thành cơ khí, hệ thống điện, động cơ xăng dùng bộ chế hòa khí, động cơ phun xăng điện tử và động cơ Diesel; xác định phương pháp kiểm tra, bảo dưỡng.
  • Kỹ năng (B1–B2): Thao tác tháo lắp, đo kiểm, chẩn đoán chính xác sai hỏng trên các hệ thống ô tô theo quy trình kỹ thuật; sử dụng an toàn trang thiết bị đo và chẩn đoán chuyên dụng.
  • Năng lực tự chủ và trách nhiệm (C1–C2): Chấp hành quy trình, quy phạm kỹ thuật an toàn lao động, duy trì tính kỷ luật và tính cẩn thận trong sửa chữa.

Cấu trúc giáo trình gồm 13 bài học, tiếp cận theo nguyên tắc kết hợp giữa lý thuyết xác suất độ tin cậy, đại số logic và quy trình thực hành đo kiểm trực tiếp trên thiết bị, mô hình động cơ và tổng thành ô tô. Điểm đặc thù của tài liệu là định hướng kỹ thuật theo xu thế chuyển dịch từ sửa chữa phục hồi chi tiết sang sửa chữa thay thế thông qua công nghệ chẩn đoán không tháo rời.

Nội dung kiến thức cốt lõi (500-600 từ)

                                  SƠ ĐỒ PHÂN BỔ NỘI DUNG MÔ ĐUN MĐ 27 (90 GIỜ)

Các chương/chủ đề chính

Nội dung 13 bài học trong giáo trình được phân bổ theo tiến trình logic từ tổng quan lý thuyết chẩn đoán đến quy trình kiểm tra cụ thể từng hệ thống:

  1. Bài 1: Khái niệm chung và phương pháp chẩn đoán trạng thái kỹ thuật ô tô (5 giờ): Bản chất khoa học chẩn đoán không tháo rời; định nghĩa hệ thống chẩn đoán, công cụ chẩn đoán, đối tượng chẩn đoán; phân loại theo tiêu chuẩn pháp lý, đánh giá tuổi thọ, xác định/phục hồi tính năng và nghiên cứu quy luật.
  2. Bài 2: Chẩn đoán tình trạng kỹ thuật chung ô tô (10 giờ): Quy luật biến đổi độ tin cậy $R(t)$; đường cong cường độ hư hỏng qua 3 giai đoạn; các yếu tố mài mòn, lão hóa làm suy giảm chất lượng xe.
  3. Bài 3: Chẩn đoán tình trạng kỹ thuật cơ cấu trục khuỷu - thanh truyền (5 giờ): Xác định khe hở đầu nhỏ, đầu to thanh truyền bằng áp suất khí nén cấp $8-12 \text{ kg/cm}^2$; quy trình kiểm tra độ cong ($<0{,}04\text{ mm}/100\text{ mm}$), độ xoắn ($\le 0{,}06\text{ mm}/100\text{ mm}$) trên thiết bị DTJ-75; đo độ côn, độ ô-van, độ đảo và kiểm tra khe hở dọc trục khuỷu ($\le 0{,}3\text{ mm}$, mô-men xiết $6-10\text{ kg}\cdot\text{m}$).
  4. Bài 4: Chẩn đoán tình trạng kỹ thuật hệ thống phân phối khí (5 giờ): Hiện tượng sai lệch pha phối khí, mòn cam, hỏng đệm dầu thủy lực; kiểm tra độ kín buồng đốt qua áp suất nén cuối kỳ nén $P_c$ và cấp khí nén $4 \text{ kg/cm}^2$; kiểm tra bề dày đĩa xu-páp ($>0{,}5\text{ mm}$), độ côn/ô-van trục cam ($<0{,}05\text{ mm}$).
  5. Bài 5: Chẩn đoán tình trạng kỹ thuật và sửa chữa Pan hệ thống nhiên liệu động cơ xăng (10 giờ): Kiểm tra bơm xăng, độ kín van kim, lưu lượng bơm tăng tốc, gíc-lơ buồng phao trên bộ chế hòa khí K-126Γ với cột áp thử nghiệm $0{,}1\text{ át}$; phân tích nguyên nhân hiện tượng sặc xăng, thiếu tải, không nổ máy.
  6. Bài 6: Chẩn đoán tình trạng kỹ thuật và sửa chữa Pan hệ thống nhiên liệu động cơ Diesel (10 giờ): Triệu chứng nghẹt lọc, lọt khí đường cao áp, kẹt kim phun, mòn cặp pít-tông – xy-lanh bơm cao áp; phân tích màu khói (đen, xám, xanh, trắng).
  7. Bài 7 đến Bài 13 (Mỗi bài 5–10 giờ): Chẩn đoán chuyên biệt các hệ thống làm mát, bôi trơn, điện động cơ, điện thân xe, hệ thống truyền lực, hệ thống di chuyển, hệ thống lái và hệ thống phanh.

Kiến thức nền tảng được xây dựng

Giáo trình tích hợp hệ thống lý thuyết kỹ thuật bao gồm:

  • Lý thuyết thông tin và Đại số Boole trong chẩn đoán: Mô hình hóa trạng thái kỹ thuật dưới dạng nhị phân ${0, 1}$ (tốt/xấu, hỏng/không hỏng); thiết lập tập thông số trạng thái kết cấu $H_j = {h_1, h_2, \dots, h_n}$ và tập thông số biểu hiện chẩn đoán $C_j = {c_1, c_2, \dots, c_n}$.
  • Lý thuyết xác suất và độ tin cậy: Hàm xác suất không hỏng $R(t)$; quy luật hư hỏng 3 giai đoạn: giai đoạn chạy rà ($a = 5.000 - 10.000\text{ km}$), giai đoạn làm việc ổn định ($b \approx 100.000\text{ km}$, duy trì $R(t) > 0{,}9$), giai đoạn mòn mỏi ($c$, $R(t) < 0{,}9$ cần can thiệp kỹ thuật); xác định chu kỳ sửa chữa lớn lần tiếp theo đạt $0{,}78 - 0{,}89$ lần chu kỳ đầu.
  • Hệ thống thông số kỹ thuật: Mối quan hệ giữa thông số kết cấu (kích thước hình học, độ bóng, khe hở lắp ghép biến thiên từ $H_0$ đến giá trị giới hạn $H_{gh}$) và thông số ra biểu hiện (công suất, áp suất chân không đường nạp $\le 30\text{ inHg}$, áp suất dầu bôi trơn $0-800\text{ kPa}$, thành phần khí xả, rung động, tiếng gõ).

Kỹ năng phát triển

Người học được rèn luyện các kỹ năng kỹ thuật định lượng và định tính:

  • Kỹ năng sử dụng thiết bị đo kiểm: Vận hành thiết bị kiểm tra cong xoắn thanh truyền DTJ-75; gá đặt và lấy độ găng đồng hồ so; sử dụng panme đo độ côn, ô-van cổ trục; sử dụng đồng hồ đo áp suất nén buồng đốt, đồng hồ đo áp suất chân không cổ hút; đồng hồ đo áp suất dầu bôi trơn ($\pm 10\text{ kPa}$); đồng hồ đo điện đa năng (VOM), Megomet, Ampe kìm kiểm tra vòi phun và ắc-quy.
  • Kỹ năng phân tích, xử lý Pan: Phương pháp xác định hư hỏng bằng thính giác (nghe tiếng gõ đệm dầu, xu-páp, bánh răng cam), thị giác (quan sát màu khói khí xả, màu bugi, vết rỗ bề mặt), khứu giác (nhận diện mùi khét dầu cháy do lọt buồng đốt, mùi cháy tấm ma sát ly hợp/má phanh, mùi cách điện chập cháy) và cảm giác lực (đo hành trình tự do bàn đạp, độ rơ vành lái, rơ khớp cầu).
  • Kỹ năng tự chẩn đoán: Đọc mã lỗi thông qua nhịp nháy đèn LED hiển thị trên tap-lô/ECU (chu kỳ $0{,}15\text{ giây}$ mã hóa theo cấu trúc Assembly), sử dụng màn hình tinh thể lỏng (LCD) điều khiển menu phím bấm/cảm ứng để tra cứu mã lỗi và xóa bộ nhớ ECU.

Phương pháp giảng dạy và học tập (300-350 từ)

Giáo trình quy định phương pháp tổ chức giảng dạy và học tập tích hợp giữa lý thuyết và thực hành xưởng:

  • Về phía giảng viên:
    • Áp dụng phương pháp dạy học tích cực: thuyết trình ngắn, trình chiếu minh họa, nêu vấn đề kết hợp sử dụng mô hình học cụ mô phỏng hệ thống điện tử công suất và thiết bị điều khiển.
    • Hướng dẫn thực hành: thực hiện thao tác mẫu, phân chia nhóm nhỏ người học, giám sát và trực tiếp sửa sai tại chỗ cho từng học viên.
  • Về phía người học:
    • Thực hiện phương pháp tự học và thảo luận nhóm (mỗi nhóm gồm 2-3 người học) theo chủ đề được phân công trước buổi học; nghiên cứu tài liệu kỹ thuật, ghi chép và nộp báo cáo nhóm.
    • Quy định chuyên cần: Tham gia tối thiểu 70% tổng số giờ giảng tích hợp của mô đun. Người học vắng quá 30% thời lượng bắt buộc phải học lại mô đun.
                   CƠ CẤU ĐÁNH GIÁ MÔ ĐUN MĐ 27 (THEO THÔNG TƯ 09/2017/TT-BLĐTBXH)

Quy trình đánh giá kết quả học tập tuân thủ Quy chế đào tạo Trung cấp hệ chính quy (ban hành kèm theo Thông tư số 09/2017/TT-BLĐTBXH ngày 13/3/2017 của Bộ trưởng Bộ Lao động – Thương binh và Xã hội):

  • Cơ cấu điểm: Điểm quá trình chiếm trọng số 40% (bao gồm 01 điểm kiểm tra thường xuyên hệ số 1 thực hiện sau 15 giờ học; 03 điểm kiểm tra định kỳ hệ số 2 thực hiện sau các mốc 25 giờ học bằng hình thức viết, trắc nghiệm và thực hành); Điểm thi kết thúc mô đun chiếm trọng số 60% (hình thức vấn đáp kết hợp thực hành trên mô hình sau 90 giờ đào tạo).
  • Tiêu chí định lượng: Bài kiểm tra lý thuyết (viết/trắc nghiệm) đạt yêu cầu khi đạt từ 60% số điểm trở lên; sản phẩm kiểm tra, chẩn đoán thực hành phải đạt từ 90% yêu cầu kỹ thuật và hoàn thành đúng định mức thời gian quy định.

Điểm nổi bật và cập nhật (250-300 từ)

Giáo trình ghi nhận những chuyển dịch kỹ thuật của ngành công nghệ ô tô thông qua các nội dung cập nhật:

  • Chuyển đổi phương thức bảo dưỡng - sửa chữa: Tài liệu hệ thống hóa sự thay đổi căn bản trong công nghệ sửa chữa: chuyển từ sửa chữa, gia công phục hồi cơ khí từng chi tiết sang phương thức chẩn đoán chính xác tình trạng kỹ thuật để sửa chữa thay thế cụm tổng thành.
  • Tích hợp công nghệ tự chẩn đoán (On-Board Diagnostics - OBD): Giáo trình phân tích nguyên lý làm việc của hệ thống tự chẩn đoán hoạt động dựa trên mạng điều khiển mạch kín giữa cảm biến, bộ điều khiển vi xử lý trung tâm (ECU) và cơ cấu chấp hành. Phân tích các phương thức giao tiếp người – xe:
    • Tín hiệu đèn cảnh báo tap-lô và còi báo nguy hiểm.
    • Băng giấy đục lỗ báo mã sự cố trên một số dòng xe chuyên dụng.
    • Hệ thống mã chẩn đoán (Diagnostic Trouble Codes) dạng xung nháy ánh sáng đèn LED dựa trên ngôn ngữ Assembly (chu kỳ xung $0{,}15\text{ giây}$).
    • Giao diện màn hình tinh thể lỏng (LCD) kết nối qua cổng chờ, điều khiển bằng phím bấm hoặc cảm ứng để truy xuất menu lỗi và can thiệp xóa mã trong bộ nhớ ECU.
  • Môi trường thực hành xưởng: Toàn bộ nội dung gắn liền với thiết bị thực tế xưởng gồm trụ nâng 2 trụ, mễ kê, kích cá sấu, máy nén khí, động cơ thí nghiệm (như dòng động cơ Toyota 3A) và bộ dụng cụ cầm tay tiêu chuẩn.

Đối tượng sử dụng giáo trình (200-250 từ)

  • Sinh viên/Học viên: Học sinh và sinh viên theo học trình độ Trung cấp nghề Công nghệ ô tô. Để tiếp thu được mô đun MĐ 27, học viên bắt buộc phải hoàn thành các môn học kỹ thuật cơ sở (Điện kỹ thuật MH 07, Cơ ứng dụng MH 08, Dung sai lắp ghép MH 10, Vẽ kỹ thuật MH 11) và các mô đun chuyên môn tiền đề:
    • MĐ 14: Kỹ thuật chung về ô tô và công nghệ sửa chữa.
    • MĐ 15, 16, 17: Bảo dưỡng sửa chữa cơ cấu trục khuỷu thanh truyền, hệ thống phân phối khí, bôi trơn và làm mát.
    • MĐ 18, 19: Hệ thống nhiên liệu xăng và diesel.
    • MĐ 20 đến MĐ 26: Trang bị điện ô tô, hệ thống truyền lực, hệ thống di chuyển, hệ thống lái, hệ thống phanh, xe máy và điều hòa không khí.
  • Giảng viên: Dùng làm tài liệu giảng dạy chuẩn hóa, định khung giáo án bài giảng tích hợp lý thuyết và thực hành xưởng theo cấu trúc mô đun chuyên môn.
  • Cán bộ kỹ thuật và thợ sửa chữa: Tài liệu tham khảo tra cứu quy trình kiểm tra khe hở, thông số giới hạn mài mòn, sơ đồ thử nghiệm bộ chế hòa khí và phương pháp phân tích Pan hư hỏng tại các xưởng bảo dưỡng, dịch vụ ô tô.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với ai?

Tài liệu được thiết kế cho học viên trình độ Trung cấp nghề Công nghệ ô tô, giảng viên cơ khí động lực và kỹ thuật viên bảo dưỡng tại các xưởng sửa chữa ô tô cần nắm vững quy trình chẩn đoán không tháo rời.

2. Cần kiến thức nền nào để học?

Học viên cần hoàn thành các môn học cơ sở về Điện kỹ thuật, Cơ ứng dụng, Dung sai lắp ghép, Vẽ kỹ thuật, cùng 12 mô đun chuyên môn về cấu tạo, tháo lắp và bảo dưỡng các hệ thống động cơ, điện, truyền lực, lái, phanh (từ MĐ 14 đến MĐ 26).

3. Điểm khác biệt với giáo trình khác?

Giáo trình kết hợp giữa cơ sở toán học (lý thuyết thông tin, Đại số Boole, hàm xác suất độ tin cậy $R(t)$) với bảng hướng dẫn thực hành chi tiết từng bước, đưa ra thông số dung sai cụ thể (ví dụ: độ cong thanh truyền $<0{,}04\text{ mm}$, độ côn trục cam $<0{,}05\text{ mm}$, áp suất khí nén thử nghiệm).

4. Làm sao để tự học hiệu quả?

Người học cần nghiên cứu bài học trước khi đến lớp, thực hiện phân công thảo luận nhóm từ 2-3 người, đối chiếu các triệu chứng thực tế trên mô hình với quy trình phân tích logic nhị phân và tuân thủ định mức thời gian thực hành.

5. Có tài liệu bổ trợ nào kèm theo?

Tài liệu đi kèm các phiếu kiểm tra, CD-ROM cấu tạo hệ thống ô tô, sơ đồ nguyên lý thiết bị đo DTJ-75, sơ đồ bộ chế hòa khí K-126Γ và danh mục giáo trình tham khảo chuyên sâu của các tác giả Hoàng Đình Long, Nguyễn Khắc Trai, Ngô Thành Bắc.

Kết luận (150 từ)

Giáo trình Chẩn đoán trạng thái kỹ thuật và sửa chữa PAN ô tô (MĐ 27) cung cấp hệ thống kiến thức toàn diện về kỹ thuật chẩn đoán không tháo rời trên ô tô. Tài liệu xác lập mối liên kết chặt chẽ giữa lý thuyết độ tin cậy, đại số logic với các quy trình kiểm chuẩn cụ thể trên từng cụm tổng thành cơ khí, nhiên liệu và hệ thống điện. Sau khi hoàn thành 90 giờ học của mô đun này, người học hoàn thiện năng lực chuyên môn để tiếp tục tham gia mô đun Thực tập sản xuất (MĐ 28, thời lượng 180 giờ / 5 tín chỉ) tại các cơ sở bảo dưỡng, sửa chữa ô tô chuyên nghiệp.
