Giáo trình Mô đun: Bảo dưỡng và sửa chữa hệ thống nhiên liệu động cơ

Tổng quan về giáo trình

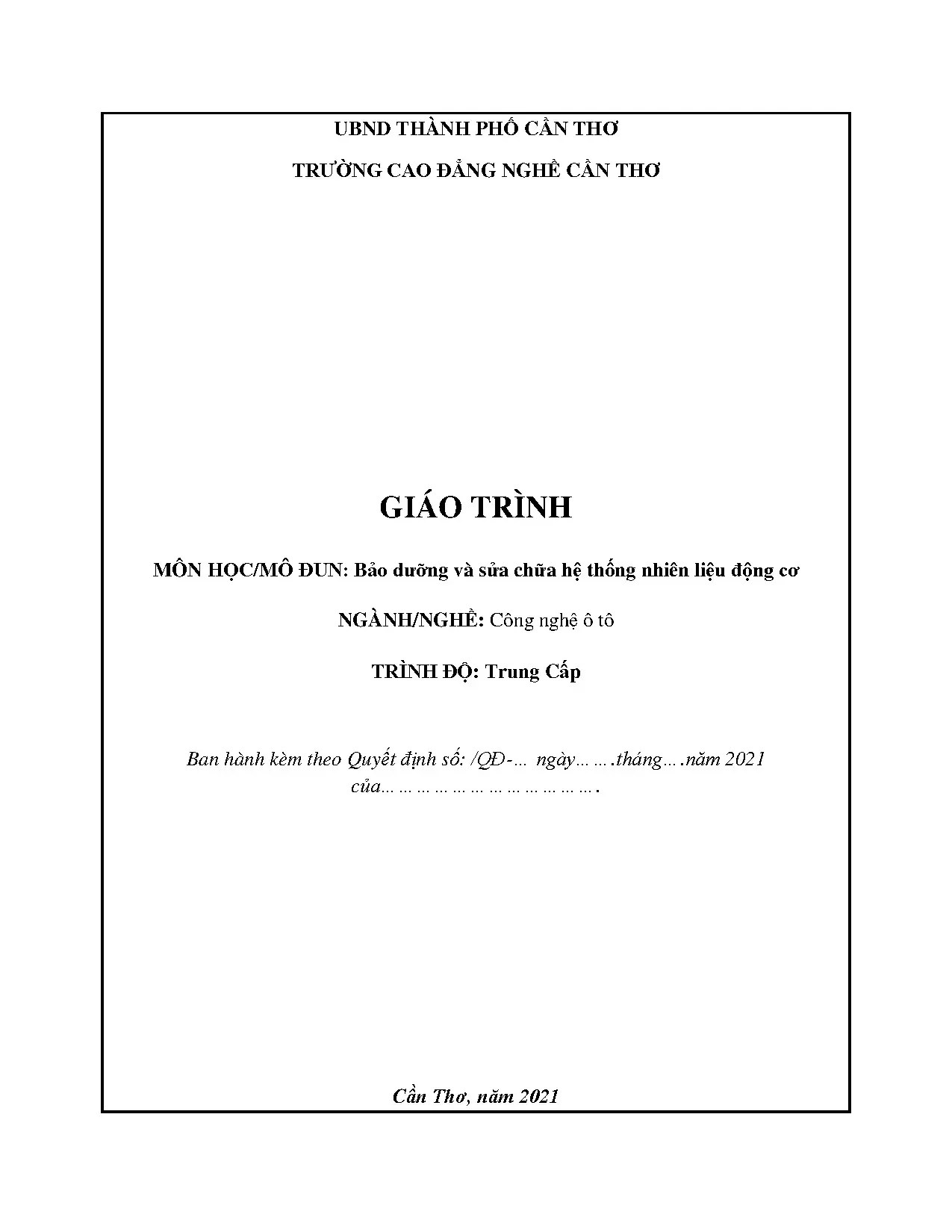

Giáo trình Bảo dưỡng và sửa chữa hệ thống nhiên liệu động cơ (Mã số mô đun: MĐ 15) là tài liệu đào tạo chuyên môn nghề bắt buộc thuộc chương trình đào tạo ngành/nghề Công nghệ ô tô ở trình độ Trung cấp, do Trường Cao đẳng Nghề Cần Thơ biên soạn và ban hành năm 2021. Nội dung tài liệu được xây dựng dựa trên chương trình khung do Bộ Lao động – Thương binh và Xã hội ban hành năm 2019, với sự tham gia biên soạn của Ks. Trần Thành Danh, Ks. Nguyễn Quốc Cường (trình bày) và Ths. Nguyễn Phạm Huỳnh Anh (cố vấn chuyên môn).

Trong khung chương trình đào tạo nghề Công nghệ ô tô, mô đun MĐ 15 có tổng thời lượng 90 giờ, được phân bổ gồm 30 giờ lý thuyết, 57 giờ thực hành và 3 giờ kiểm tra tích hợp. Mô đun này được bố trí giảng dạy sau khi người học đã hoàn thành các môn học và mô đun cơ sở, chuyên môn tiên quyết gồm: MH 07, MH 08, MH 09, MH 10, MH 11, MĐ 12, MĐ 13 và MĐ 14.

Mục tiêu học tập của giáo trình được thiết lập trên ba phương diện chuẩn đầu ra:

  • Kiến thức: Trình bày đầy đủ nhiệm vụ, yêu cầu, phân loại, sơ đồ cấu tạo và nguyên lý hoạt động của các hệ thống nhiên liệu động cơ xăng và diesel; phân tích đúng hiện tượng, nguyên nhân sai hỏng và phương pháp kiểm tra, bảo dưỡng, sửa chữa các bộ phận.
  • Kỹ năng: Thực hiện đúng quy trình và tiêu chuẩn kỹ thuật các thao tác tháo lắp, kiểm tra, cân chỉnh, sửa chữa chi tiết của hệ thống nhiên liệu; sử dụng đúng và hợp lý các trang thiết bị, dụng cụ chuyên dụng (SST, đồng hồ đo áp suất, thiết bị kiểm tra vòi phun).
  • Năng lực tự chủ và trách nhiệm: Tuân thủ các quy trình kỹ thuật, quy phạm an toàn lao động và phòng chống cháy nổ trong nghề công nghệ ô tô; hình thành tác phong làm việc tỉ mỉ, cẩn thận và kỷ luật.

Cấu trúc tài liệu được thiết kế theo tiến trình logic từ nhận thức hệ thống, tháo lắp cơ bản đến các quy trình bảo dưỡng định kỳ và sửa chữa chuyên sâu từng cụm chi tiết trên động cơ xăng dùng bộ chế hòa khí và động cơ diesel.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình gồm 3 bài học chuyên đề được tổ chức với thời lượng và mục tiêu cụ thể:

  • Bài 1: Nhận dạng, tháo lắp hệ thống nhiên liệu động cơ (16 giờ: 6 LT, 9 TH, 1 KT)
    • Nhiệm vụ và phân loại: Phân loại hệ thống nhiên liệu động cơ xăng (tự chảy, cưỡng bức, phun xăng điện tử) và diesel (tự chảy, cưỡng bức; bơm dãy PE, bơm phân phối VE, bơm cao áp - vòi phun kết hợp).
    • Cấu tạo và nguyên lý hoạt động: Hệ thống nhiên liệu xăng dùng bộ chế hòa khí (thùng xăng, bơm màng điện, bầu lọc, bộ chế hòa khí, đường ống nạp) và hệ thống nhiên liệu diesel (thùng nhiên liệu, bơm áp lực thấp, bầu lọc lắng tách nước, bầu lọc tinh, bơm cao áp PE/VE, vòi phun, đường dầu hồi).
    • Quy trình tháo lắp: Trình tự và yêu cầu kỹ thuật tháo lắp từng bộ phận trên xe, kỹ thuật đặt dấu thời điểm phun (dấu điểm chết trên TDC "1,4" hoặc số "0" trên puly trục khuỷu, dấu trên bánh răng bơm cao áp) và quy trình xả khí (xả air) hệ thống diesel.
  • Bài 2: Bảo dưỡng, sửa chữa hệ thống nhiên liệu động cơ xăng dùng bộ chế hòa khí (32 giờ: 9 LT, 22 TH, 1 KT)
    • Quy định bảo dưỡng kỹ thuật: Mục đích và nội dung công việc các cấp bảo dưỡng: hàng ngày, cấp 1, cấp 2 và bảo dưỡng theo mùa (thay đổi vị trí điều chỉnh bơm gia tốc, mức sấy nóng hòa khí).
    • Nguyên lý các mạch công tác của bộ chế hòa khí: Mạch làm đậm (điều khiển cơ khí và chân không), cơ cấu khởi động (bướm gió có van một chiều), mạch tốc độ cao sơ cấp, mạch tốc độ chậm sơ cấp (trang bị van điện từ chống tự kích nổ - dieseling), mạch tốc độ thấp thứ cấp, mạch tốc độ cao thứ cấp (điều khiển bởi màng chân không với góc chạm mở bướm ga sơ cấp $\theta = 45^\circ - 55^\circ$).
    • Chẩn đoán và sửa chữa sai hỏng: Phương pháp kiểm tra, khắc phục các hiện tượng hỗn hợp quá loãng, hỗn hợp quá đậm, tăng tốc không tốt, ngập xăng, cháy ngược ở bộ chế hòa khí, động cơ không chạy được chế độ không tải; sửa chữa thùng xăng, bơm xăng điện (kiểm tra áp suất và độ kín $\ge 10$ giây), căn chỉnh mức xăng buồng phao và van kim.
  • Bài 3: Bảo dưỡng hệ thống nhiên liệu động cơ diesel (42 giờ: 15 LT, 26 TH, 1 KT)
    • Bảo dưỡng các cụm chi tiết: Quy trình bảo dưỡng thùng nhiên liệu, bầu lọc thô, bầu lọc tinh, bơm tiếp vận kiểu cánh gạt, bộ điều tốc, bộ định thời tự động (điều khiển phun sớm).
    • Bảo dưỡng và sửa chữa bơm cao áp: Cấu tạo và phương pháp kiểm tra, tháo lắp, sửa chữa bơm cao áp kiểu dãy (PE) và bơm cao áp kiểu phân phối (VE); điều chỉnh thời điểm bắt đầu phun nhiên liệu thông qua dấu trên vỏ bộ định thời (mỗi vạch chia tương ứng với $6^\circ$ góc quay).
    • Kiểm định vòi phun cao áp: Phương pháp kiểm tra chất lượng chùm tia sương, kiểm tra và hiệu chỉnh áp suất mở vòi phun, kiểm tra độ kín khít giữa kim phun và đót kim.

Kiến thức nền tảng được xây dựng

Giáo trình cung cấp các nguyên lý cơ bản của quá trình chuẩn bị và cấp phát hỗn hợp cháy:

  • Động cơ xăng: Nguyên lý tạo chân không tại họng khuếch tán (vận tốc dòng khí nạp $120 - 150 \text{ m/s}$, vận tốc xăng phun $5 - 6 \text{ m/s}$, độ chân không họng đạt $0{,}02 \text{ MN/m}^2$), lý thuyết tỷ lệ hòa khí $A/F$ ở các chế độ vận hành (khởi động, không tải, tải trung bình, toàn tải, tăng tốc), nguyên tắc cân bằng áp suất giữa buồng phao và đường ống nạp qua ống thông hơi.
  • Động cơ diesel: Nguyên lý nén nhiên liệu tạo áp suất cao, tính chất phun tơi sương đồng đều giữa các xi lanh theo đúng thứ tự nổ, cơ chế tự bốc cháy khi hòa trộn với không khí nén ở nhiệt độ và áp suất cao, quy luật dịch chuyển của piston phân phối trong bơm VE và tổ bơm piston-xy lanh trong bơm PE.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Thao tác tháo lắp các cụm chi tiết phức tạp bằng dụng cụ chuẩn và dụng cụ chuyên dùng (SST); kiểm tra áp suất bơm xăng điện; thao tác bơm tay và mở vít xả khí đường ống diesel; cân chỉnh góc phun sớm trên động cơ.
  • Kỹ năng phân tích (Analytical skills): Phân tích các biểu hiện hỏng hóc qua tình trạng hoạt động của động cơ (màu khói xả, tiếng nổ, độ êm dịu ở chế độ không tải, tình trạng bugi bị bám muội đen hoặc ướt xăng) để định vị nguyên nhân từ hệ thống nhiên liệu.
  • Năng lực thực hành nghề nghiệp (Practical competencies): Tuân thủ quy trình kiểm tra các mặt phẳng ghép nối, làm sạch chi tiết bằng xăng và khí nén, căn chỉnh mức xăng buồng phao (như thông số mức phao cao 7 mm trên động cơ Toyota 4A-FE), kiểm tra độ kín van kim và căn chỉnh độ mở bướm ga qua các vít điều chỉnh.

Phương pháp giảng dạy và học tập

Thành phần Đặc điểm triển khai trong giáo trình
Cơ cấu đào tạo 90 giờ tổng thể: 30 giờ lý thuyết (33,3%), 57 giờ thực hành (63,3%), 3 giờ kiểm tra tích hợp (3,4%).
Phương pháp sư phạm Dạy học tích hợp: Giảng dạy lý thuyết kết cấu song song với thực hành thao tác trên mô hình, động cơ thử nghiệm và xe ô tô thực tế.
Bài tập & Tình huống Phân tích và xử lý các lỗi kỹ thuật thực tế: hòa khí loãng gây nổ ngược, hòa khí đậm gây khói đen, ngập xăng do rơ van kim, e gió đường dầu diesel.
Nhiệm vụ thực hành Phân chia bài thực hành cho cá nhân và nhóm nhỏ: nhận dạng bộ phận, tháo lắp BCHK, tháo lắp và đặt dấu bơm PE/VE, cân chỉnh vòi phun.
Phương pháp đánh giá Đánh giá tích hợp kiến thức và kỹ năng qua phiếu chấm kỹ thuật: độ chính xác thao tác, thời gian hoàn thành, độ kín khít và an toàn lao động.
Hướng dẫn tự học Trả lời hệ thống câu hỏi ôn tập cuối tài liệu, nghiên cứu sơ đồ nguyên lý mạch dầu và mạch xăng, tra cứu tài liệu sửa chữa của hãng xe.

Điểm nổi bật và cập nhật

  1. Bám sát khung chương trình chuẩn quốc gia: Giáo trình biên soạn theo chuẩn chương trình khung năm 2019 của Bộ Lao động – Thương binh và Xã hội, bảo đảm tính liên thông và chuẩn hóa trong hệ thống giáo dục nghề nghiệp.
  2. Mô tả chi tiết các hệ thống điều khiển bổ trợ: Bên cạnh cấu tạo bộ chế hòa khí cơ bản, tài liệu phân tích chi tiết các hệ thống hỗ trợ bán tự động và điện tử như:
    • Mạch làm đậm điều khiển chân không giúp cải thiện tính năng gia tốc.
    • Van điện từ cắt đường xăng không tải khi tắt khóa điện để ngăn hiện tượng động cơ tự nổ do quá nhiệt.
    • Màng chân không điều khiển bướm ga thứ cấp theo tải trọng động cơ với góc chạm mở định vị $\theta = 45^\circ - 55^\circ$.
  3. Khảo sát toàn diện hai dòng bơm cao áp diesel công nghiệp: Trình bày song song kết cấu, nguyên lý và quy trình tháo lắp cân chỉnh của cả hai loại bơm cao áp phổ biến trong kỹ thuật ô tô: bơm cao áp dãy (PE) và bơm cao áp phân phối (VE).
  4. Thông số kỹ thuật và chỉ dẫn thực nghiệm cụ thể:
    • Quy định áp suất chân không họng khuếch tán ($0{,}02 \text{ MN/m}^2$) và vận tốc luồng khí ($120 - 150 \text{ m/s}$).
    • Mức phao xăng động cơ 4A-FE (chiều cao phao chuẩn 7 mm).
    • Thời gian kiểm tra giữ áp suất kín của bơm xăng điện ($\ge 10 \text{ giây}$).
    • Quy định thời gian chạy máy khởi động khi xả khí hệ thống diesel không được vượt quá 15 giây để bảo vệ ắc quy và máy đề.

Đối tượng sử dụng giáo trình

  • Học viên đào tạo nghề: Học viên trình độ Trung cấp và Cao đẳng ngành Công nghệ ô tô tại Trường Cao đẳng Nghề Cần Thơ cũng như các cơ sở giáo dục nghề nghiệp khác trên toàn quốc.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành các môn học/mô đun cơ sở và chuyên ngành gồm MH 07 đến MH 11 (Vật liệu học, Cơ kỹ thuật, Vẽ kỹ thuật, Điện kỹ thuật, Dung sai lắp ghép) và MĐ 12 đến MĐ 14 (Thực tập xưởng cơ bản, Động cơ đốt trong cơ bản).
  • Giảng viên chuyên ngành: Sử dụng làm giáo trình giảng dạy chính thức, làm căn cứ thiết lập tiến trình bài giảng tích hợp 90 giờ, biên soạn bảng kiểm kỹ năng (checklist) và đề thi kiểm tra tay nghề.
  • Kỹ thuật viên tại xưởng dịch vụ: Tài liệu tra cứu kỹ thuật về quy trình tháo lắp, thông số kiểm chuẩn bơm cao áp, phương pháp chẩn đoán sai hỏng hệ thống nhiên liệu cơ khí và bán tự động.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng nào?

Giáo trình được thiết kế chuẩn hóa cho học viên học nghề Công nghệ ô tô trình độ Trung cấp, đồng thời là tài liệu tham khảo kỹ thuật cho sinh viên hệ Cao đẳng nghề và thợ kỹ thuật tại các garage bảo dưỡng, sửa chữa ô tô.

2. Cần trang bị kiến thức nền tảng nào trước khi học mô đun này?

Người học bắt buộc phải hoàn thành các mô đun/môn học tiên quyết từ MH 07 đến MH 11 và MĐ 12 đến MĐ 14 để nắm vững nguyên lý hoạt động của động cơ đốt trong, an toàn xưởng, dung sai lắp ghép và kỹ năng sử dụng dụng cụ cơ khí cầm tay.

3. Giáo trình có điểm gì khác biệt so với các tài liệu thuần lý thuyết?

Tài liệu tập trung vào kỹ năng thực hành tháo lắp và sửa chữa với tỷ lượng giờ xưởng chiếm hơn 63% (57/90 giờ). Các quy trình kiểm tra, tháo lắp bộ chế hòa khí, bơm xăng điện, bơm cao áp PE/VE và vòi phun diesel được hướng dẫn chi tiết từng bước theo trình tự thao tác kỹ thuật chuẩn.

4. Làm thế nào để tự học và thực hành hiệu quả môn học này?

Người học cần đối chiếu sơ đồ nguyên lý hoạt động của các mạch xăng và mạch dầu với cấu tạo thực tế của cụm chi tiết trên mô hình cắt bổ; thực hiện nghiêm ngặt các bước an toàn khi tiếp xúc với xăng, dầu diesel; đồng thời hoàn thiện các câu hỏi ôn tập lý thuyết trước khi bước vào giờ thực hành xưởng.

5. Giáo trình có những tài liệu bổ trợ nào đi kèm?

Giáo trình tích hợp hệ thống câu hỏi ôn tập ở trang 105, danh mục tài liệu tham khảo chuyên ngành ở trang 104 cùng các bảng quy trình công nghệ, hình vẽ cấu tạo và bảng chỉ dẫn kiểm tra sai hỏng chi tiết.

Kết luận

Giáo trình Mô đun: Bảo dưỡng và sửa chữa hệ thống nhiên liệu động cơ là tài liệu đào tạo nghề nghiệp mang tính chuẩn hóa, kết hợp chặt chẽ giữa lý thuyết cấu tạo và kỹ năng thực hành sửa chữa hệ thống nhiên liệu xăng dùng bộ chế hòa khí và hệ thống nhiên liệu diesel dùng bơm cao áp PE/VE.

Lộ trình học tập 90 giờ được thiết kế liên tục từ nhận dạng cấu tạo (Bài 1), bảo dưỡng sửa chữa hệ thống xăng (Bài 2) đến bảo dưỡng sửa chữa hệ thống diesel (Bài 3), cung cấp nền tảng năng lực thực hành bắt buộc cho học viên trước khi tham gia giai đoạn thực tập sản xuất tại các cơ sở, nhà máy chế tạo và doanh nghiệp dịch vụ sửa chữa ô tô.
