Tổng quan về giáo trình

Giáo trình Kỹ thuật lạnh được biên soạn nhằm cung cấp tài liệu đào tạo chuyên môn cho các lớp ngắn hạn sơ cấp, dài hạn trung cấp nghề và hệ cao đẳng, đại học thuộc khối ngành Kỹ thuật Nhiệt - Điện lạnh. Tài liệu phục vụ trực tiếp cho việc trang bị năng lực lắp đặt, vận hành, bảo dưỡng và sửa chữa các hệ thống máy lạnh, tủ lạnh gia dụng và điều hòa không khí.

Về mục tiêu học tập (learning outcomes), giáo trình hướng tới việc trang bị cho người học:

  • Hệ thống lý thuyết nền tảng về nguyên lý nhiệt động của chu trình làm lạnh nén hơi trực tiếp và gián tiếp.
  • Năng lực nhận diện cấu tạo, chức năng của các bộ phận cơ khí và thiết bị tự động điều khiển (máy nén, dàn ngưng tụ, dàn bay hơi, thiết bị tiết lưu, rơ le, thermostat).
  • Kỹ năng đo kiểm, chẩn đoán, cân cáp, hút chân không, nạp môi chất lạnh và thi công lắp đặt mạch điện điều khiển máy điều hòa đúng tiêu chuẩn kỹ thuật và an toàn điện.

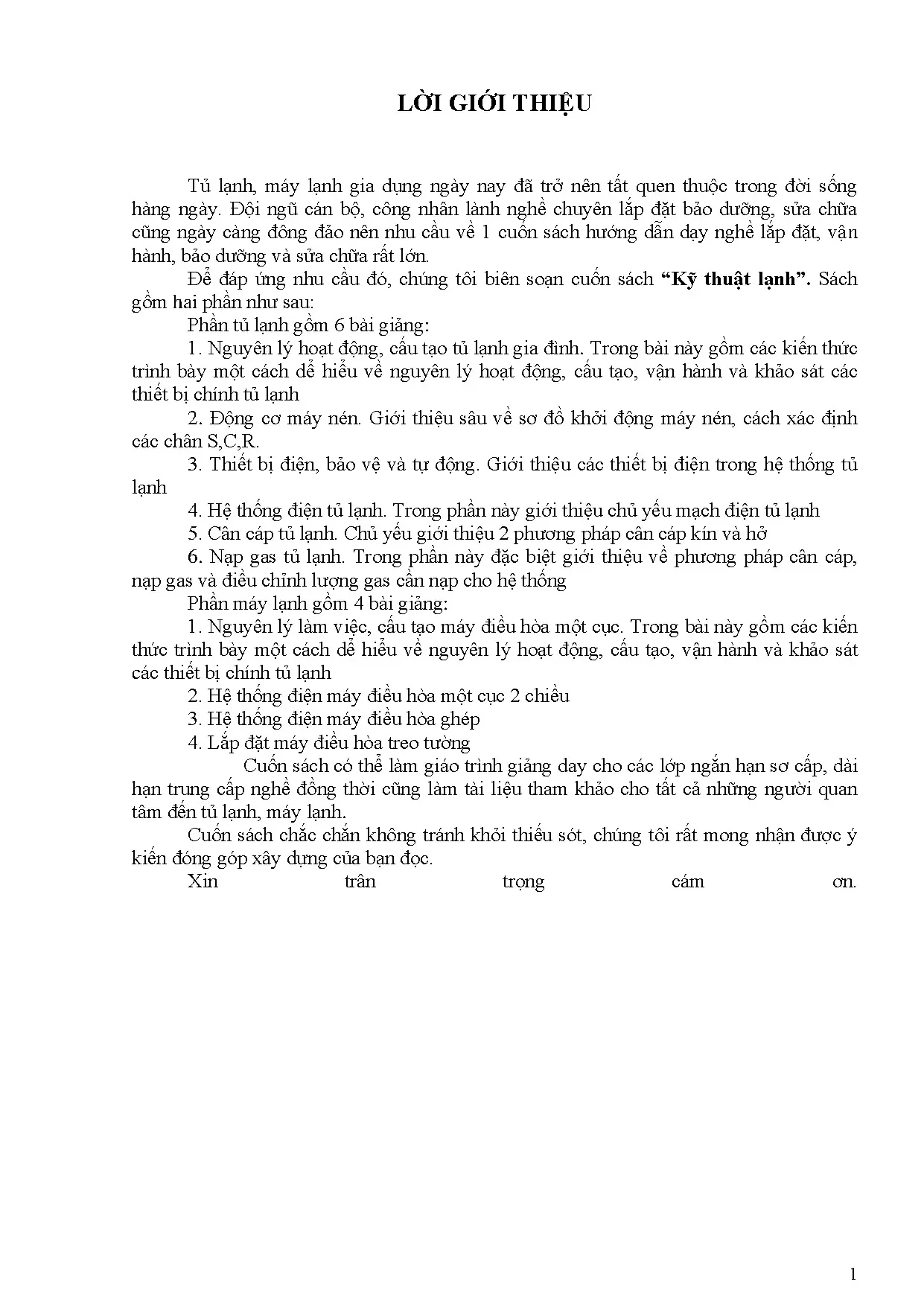

Về cấu trúc và cách tiếp cận, nội dung tài liệu được chia thành hai phần độc lập gồm:

  • Phần Tủ lạnh (6 bài giảng): Đi sâu vào nguyên lý làm việc, phân tích động cơ máy nén, thiết bị bảo vệ - tự động, mạch điện tủ lạnh, kỹ thuật cân cáp và quy trình nạp gas.
  • Phần Máy lạnh (4 bài giảng): Tập trung vào máy điều hòa một cục (một chiều và hai chiều), hệ thống board mạch điều khiển vi xử lý của máy điều hòa ghép hai khối và quy trình thi công cơ điện máy điều hòa treo tường.

Điểm đặc sắc của giáo trình nằm ở tính quy trình hóa và định lượng kỹ thuật. Tài liệu tích hợp các bảng thông số đo kiểm thực nghiệm (áp suất nén, áp suất cân cáp, điện trở cuộn dây, tiêu chuẩn chân không), sơ đồ phân tích mạch điện tử điều khiển sử dụng linh kiện bán dẫn và các quy định an toàn thao tác cơ điện lạnh.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình được thiết lập theo tiến trình từ cơ bản đến ứng dụng qua 10 bài giảng chuyên đề:

  1. Nguyên lý hoạt động của tủ lạnh (Bài 1 - Phần Tủ lạnh): Trình bày nguyên lý làm lạnh trực tiếp (sử dụng đá nước $0^\circ\text{C}$, hỗn hợp muối $\text{NaCl}$ $-21^\circ\text{C}$, $\text{CaCl}_2$ $-55^\circ\text{C}$, đá khô $\text{CO}_2$ $-78^\circ\text{C}$, gas $\text{R12}$) và chu trình làm lạnh gián tiếp trên đồ thị $\log p - h$. Khảo sát chi tiết cấu tạo các thiết bị chính: vỏ cách nhiệt polyurethan/polystirol; máy nén piston (trục khuỷu, pittong, xilanh, clapê hút/đẩy); dàn ngưng tụ đối lưu tự nhiên/cưỡng bức (dàn ống thép cánh dây $\Phi 1.2 - 2\text{ mm}$, dàn tấm nhôm cán dập áp lực $80 - 100\text{ at}$); dàn bay hơi tấm nhôm/ống cánh; ống mao Kapile ($\Phi 0.6 - 2\text{ mm}$, chiều dài $0.5 - 5\text{ m}$); phin sấy (hạt silicagel hoặc zeolit) và phin lọc.
  2. Động cơ máy nén (Bài 2 - Phần Tủ lạnh): Giới thiệu phương pháp khởi động động cơ một pha; kỹ thuật sử dụng thang đo ôm kế ($R \times 1$) để xác định 3 chân cực: chân chung (C - Common), chân chạy (R - Run, dây quấn lớn, điện trở nhỏ), chân đề (S - Start, dây quấn nhỏ, điện trở lớn). Quy trình chạy thử nghiệm máy nén: đo năng suất hút thực tế ($V_{tt}/V_{lt} \approx 0.65$), kiểm tra áp suất nén tối đa qua đồng hồ cao áp ($A < 250\text{ PSI}$ là máy yếu; $300 - 400\text{ PSI}$ là dùng được; $A > 450\text{ PSI}$ là rất tốt), kiểm tra độ kín clapê hút/đẩy và đo điện trở cách điện vỏ ($\ge 5\text{ M}\Omega$).
  3. Thiết bị điện, bảo vệ và tự động (Bài 3 - Phần Tủ lạnh): Phân tích cấu tạo và nguyên lý của rơ le bảo vệ thanh lưỡng kim; rơ le khởi động kiểu dòng điện và kiểu điện trở PTC (loại 3, 4, 6 chân); thermostat đóng ngắt bằng hộp xếp cảm biến áp suất; phương pháp tính điện dung tụ điện theo công thức: $$C = 159300 \cdot \frac{I}{f \cdot E}$$ Hệ thống xả đá bằng van điện từ đường hơi nóng, rơ le thời gian (Timer loại 1-3, 1-4) và điện trở xả đá dàn lạnh.
  4. Hệ thống điện tủ lạnh (Bài 4 - Phần Tủ lạnh): Thuyết minh sơ đồ nguyên lý và quy trình vận hành của mạch điện tủ lạnh trực tiếp và mạch điện tủ lạnh gián tiếp (gồm timer defrost, motor quạt dàn lạnh, thermostat, bimetal/cầu chì nhiệt, điện trở xả băng).
  5. Cân cáp tủ lạnh (Bài 5 - Phần Tủ lạnh): Khái niệm và phương pháp xác định trở kháng thủy lực ống mao. Hướng dẫn phương pháp cân cáp hở (tủ 1 sao $-6^\circ\text{C}$ đạt áp suất $p_1 = 130 - 150\text{ PSI}$; tủ 2 sao $-12^\circ\text{C}$ đạt $160 - 180\text{ PSI}$) và cân cáp kín (tủ đối lưu tự nhiên đạt $150 - 210\text{ PSI}$; bể kem/bể đá có quạt gió đạt $75 - 140\text{ PSI}$). Phân tích các hiện tượng tắc bẩn, tắc ẩm và cách xử lý.
  6. Nạp gas tủ lạnh (Bài 6 - Phần Tủ lạnh): Phương pháp thử kín bằng môi chất/khí nén kết hợp đèn halide, máy dò điện tử hoặc bọt xà phòng (theo dõi từ 1 đến 24 giờ); quy trình hút chân không đến $-30\text{ mmHg}$; kỹ thuật tính nhiệt độ bay hơi ($t_0 = t_{yc} - \Delta t$, $\Delta t = 8 - 13^\circ\text{C}$) và nhiệt độ ngưng tụ ($t_k = t_{mt} + \Delta t$, $\Delta t = 10 - 15^\circ\text{C}$) để xác định áp suất dư $P_{du} = P_{tuyetdoi} - P_{khiquyen}$; quy trình nạp gas dạng hơi ở tư thế bình gas đứng và cân chỉnh thông số vận hành.
  7. Máy điều hòa một cục (Bài 1 - Phần Máy lạnh): Cấu tạo máy điều hòa cửa sổ; chu trình nhiệt động của gas $\text{R22}$ trên đồ thị $\lg p - h$; nguyên lý van đảo chiều 4 cửa cho máy hai chiều; phương pháp bố trí ống mao phụ bù chênh lệch nhiệt độ giữa mùa hè ($\Delta t = 8\text{ K}$) và mùa đông ($\Delta t = 13\text{ K}$); cấu tạo máy nén piston, block gale roto; dàn ngưng ống đồng $\Phi 10$, cánh nhôm dày $0.3\text{ mm}$ (bước cánh $2 - 3\text{ mm}$); ống tiêu âm đường đẩy và van một chiều.
  8. Hệ thống điện máy điều hòa một cục hai chiều (Bài 2 - Phần Máy lạnh): Sơ đồ mạch điện điều khiển chuyển mạch nhiều vị trí (HH, HF, LF, HC, LH, LC, OFF), quạt 2 cấp tốc độ, tụ ngậm và cuộn dây van đảo chiều.
  9. Hệ thống điện máy điều hòa ghép (Bài 3 - Phần Máy lạnh): Sơ đồ board điều khiển dàn lạnh máy 2 khối 1 chiều (biến áp đổi nguồn $220\text{VAC}/12\text{VAC}$, IC ổn áp 7812, IC vi điều khiển, IC đệm dòng, 4 relay) và board 2 khối 2 chiều (biến áp $5 - 6\text{VAC}$, IC 7805, 6 relay điều khiển 3 cấp tốc độ quạt trong nhà, quạt dàn nóng, van đảo chiều và block).
  10. Lắp đặt máy điều hòa treo tường (Bài 4 - Phần Máy lạnh): Đọc bản vẽ thi công, tiêu chuẩn không gian giải nhiệt dàn nóng (khoảng hở hút gió $\ge 250\text{ mm}$, thổi gió $\ge 1200\text{ mm}$, chân đế $\ge 100\text{ mm}$); kỹ thuật cắt, cạo bavia, loe ống đồng, siết rắc-co; kỹ thuật lấy dấu nivô thước thủy, đục lỗ xuyên tường $\Phi 4\text{ cm}$, bắt vít nở nhựa số 8; quy chuẩn đấu dây domino và lắp tiếp địa chống giật.

Kiến thức nền tảng được xây dựng

  • Nhiệt động học chu trình lạnh nén hơi: Phân tích 4 quá trình nhiệt động cơ bản (nén đoạn nhiệt, ngưng tụ đẳng áp - tỏa nhiệt, tiết lưu giảm áp đẳng enthalpy, bay hơi đẳng áp - đẳng nhiệt thu nhiệt) biểu diễn trên đồ thị áp suất - enthalpy ($\log p - h$ đối với $\text{R12}$ và $\text{R22}$).
  • Nguyên lý truyền nhiệt và thủy lực: Cơ chế trao đổi nhiệt đối lưu tự nhiên và cưỡng bức; nguyên lý truyền nhiệt ngược dòng; quan hệ giữa trở kháng thủy lực ống mao với lưu lượng và áp suất bão hòa.
  • Kỹ thuật điện và điện tử ứng dụng: Nguyên lý lệch pha khởi động động cơ không đồng bộ một pha; cơ chế bảo vệ nhiệt lưỡng kim; nguyên lý hạ áp, chỉnh lưu, ổn áp nguồn tuyến tính (họ 78xx) và mạch đệm dòng kích mở relay điều khiển.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Nhận dạng và đo đạc điện trở cuộn dây máy nén; sử dụng thiết bị đo kiểm chuyên dụng (đồng hồ VOM, ampe kìm, megaommet, bộ áp kế nạp gas 3 dây); gia công cơ khí ống đồng (cắt, uốn, loe miệng ống); hàn hơi và xử lý thủng dàn bằng keo epoxi hai thành phần.
  • Kỹ năng phân tích (Analytical skills): Đọc và phân tích sơ đồ nguyên lý mạch điện cơ khí và mạch board điện tử; chẩn đoán sai hỏng hệ thống qua dấu hiệu áp suất (áp suất nén tụt, độ chân không không đạt, clape hở, tắc ẩm/tắc bẩn ống mao).
  • Năng lực thực hành (Practical competencies): Thực hiện độc lập quy trình cân cáp hở/kín; thao tác hút chân không và định lượng nạp gas; đấu nối đúng trật tự dây domino và lắp đặt hoàn chỉnh máy điều hòa không khí dạng treo tường theo quy chuẩn an toàn.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng mô hình tiếp cận kết hợp giữa thuyết minh giải phẫu cấu trúc thiết bị và quy trình hướng dẫn thực nghiệm theo từng bước thao tác (step-by-step procedural instruction). Mỗi bài học đều có cấu trúc chuẩn tắc gồm:

  1. Mục tiêu bài giảng: Phân định rõ ràng về Kiến thức, Kỹ năng và Thái độ (cẩn thận, chính xác, an toàn lao động).
  2. Nội dung chính: Cung cấp sơ đồ nguyên lý, cấu tạo linh kiện, nguyên lý hoạt động, dấu hiệu hư hỏng và phương pháp khắc phục.
  3. Câu hỏi và bài tập củng cố: Kiểm tra khả năng hiểu và ứng dụng trực tiếp vào quy trình kỹ thuật.

Tài liệu cung cấp hệ thống bài tập thực hành gắn liền với các tình huống kỹ thuật thực tế tại xưởng:

  • Thao tác đo đạc xác định chân $\text{C, R, S}$ trên block máy nén mất dấu cực.
  • Thao tác chạy thử áp lực máy nén, đánh giá tình trạng kín/hở của clapê hút và clapê đẩy.
  • Bài tập cân chỉnh chiều dài ống mao đạt mức áp suất quy chuẩn (ví dụ: cân cáp hệ thống ở áp suất $200\text{ PSI}$).
  • Thao tác xử lý sự cố tắc ẩm/tắc bẩn phin lọc và dàn bay hơi (cảnh báo không sử dụng cồn methanol trên hệ kín có nhôm).
  • Quy trình nạp môi chất lạnh cho thiết bị cụ thể (ví dụ: thực hành nạp gas cho tủ lạnh Sanyo 90L).

Phương pháp đánh giá kết quả học tập được xác lập thông qua các tiêu chí định lượng:

  • Tiêu chuẩn độ cách điện cuộn dây đạt $\ge 5\text{ M}\Omega$.
  • Chỉ số áp suất nén đạt trên $300\text{ PSI}$ ($21 - 32\text{ kg/cm}^2$).
  • Độ chân không hệ thống duy trì ở mức $-30\text{ mmHg}$.
  • Độ sụt áp trong thử kín áp lực gas/khí nén sau 1 giờ đến 24 giờ.
  • Độ kín và độ chuẩn xác của các mối loe ống đồng, mối siết rắc-co.

Đối với người tự học, tài liệu cung cấp các lưu ý nhận diện lỗi qua quan sát trực quan (vết dầu loang tại vị trí xì hở, hiện tượng đóng mồ hôi tại điểm tắc ống mao, tiếng rít gas phun qua van tiết lưu) giúp định hướng tự kiểm tra và sửa chữa.

Điểm nổi bật và cập nhật

  • Hệ thống hóa chi tiết các dạng kết cấu trao đổi nhiệt: Giáo trình mô tả cụ thể công nghệ chế tạo dàn ngưng và dàn bay hơi tấm nhôm (công nghệ vẽ đường rãnh môi chất bằng chất màu chống khuếch tán, cán ép dính tấm nhôm và bơm áp lực chất lỏng $80 - 100\text{ at}$ để tạo hình rãnh dẫn). Đồng thời nêu rõ ưu nhược điểm của từng loại kết cấu kim loại (ống thép cánh dây, ống đồng cánh nhôm, tấm nhôm) trong truyền nhiệt và ăn mòn hóa học.
  • Tích hợp sơ đồ board mạch điện tử điều khiển vi xử lý: Khác với các tài liệu thuần cơ khí nhiệt, giáo trình tích hợp sơ đồ khối chi tiết board mạch dàn lạnh điều hòa (cả hệ 1 chiều và 2 chiều). Tài liệu giải thích hoạt động của IC ổn áp họ 78xx, IC vi xử lý và IC đệm dòng điều khiển đóng ngắt cuộn dây relay nhiều cấp tốc độ quạt và máy nén.
  • Phân tích kỹ thuật chuyên biệt cho máy hai chiều: Giáo trình cung cấp giải pháp bù trở lực thủy lực bằng sơ đồ lắp đặt ống mao phụ và van một chiều cho chế độ sưởi ấm, xuất phát từ việc tính toán độ chênh lệch nhiệt độ theo mùa ($\Delta t = 8\text{ K}$ vào mùa hè so với $\Delta t = 13\text{ K}$ vào mùa đông).
  • Quy chuẩn kỹ thuật thi công lắp đặt thực tế: Thiết lập các thông số khoảng cách lắp đặt dàn nóng (cách tường mặt sau tối thiểu $250\text{ mm}$, khoảng hở mặt thổi tối thiểu $1200\text{ mm}$, chân đế đỡ cao tối thiểu $100\text{ mm}$), tiêu chuẩn đục lỗ tường nghiêng $\Phi 4\text{ cm}$ và yêu cầu bắt buộc về đường dây nối đất chống điện giật, tách biệt với đường ống dẫn môi chất.

Đối tượng sử dụng giáo trình

  • Học viên và sinh viên: Dành cho học viên học nghề ngắn hạn sơ cấp, sinh viên trung cấp nghề, cao đẳng kỹ thuật và đại học chuyên ngành Kỹ thuật Nhiệt - Điện lạnh, Kỹ thuật Cơ điện tử, Công nghệ Kỹ thuật Lắp đặt và Bảo trì thiết bị.
  • Yêu cầu kiến thức tiên quyết (Prerequisites): Người học cần nắm vững kiến thức vật lý cơ bản về nhiệt học (nhiệt độ, áp suất, quá trình bay hơi, ngưng tụ), các định luật mạch điện một pha cơ bản (đo điện áp, điện trở, dòng điện) và thao tác an toàn với các công cụ cơ khí cầm tay.
  • Giảng viên và cơ sở đào tạo: Làm giáo trình chuẩn để biên soạn bài giảng lý thuyết chuyên ngành và thiết kế giáo án thực hành xưởng cho các mô-đun: Động cơ máy nén, Đo kiểm thiết bị điều khiển tự động, Cân cáp nạp gas, và Thi công cơ điện máy điều hòa không khí.
  • Kỹ thuật viên và người tự học: Làm tài liệu tham khảo tra cứu tại chỗ về bảng trị số áp suất nạp gas, sơ đồ chân linh kiện điện tử, sơ đồ chân timer xả đá, và quy trình chẩn đoán các lỗi cơ bản trong sửa chữa thiết bị nhiệt lạnh gia dụng.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Tài liệu được thiết kế cho học viên sơ cấp nghề, sinh viên trung cấp, cao đẳng kỹ thuật nhiệt lạnh và đội ngũ công nhân, thợ kỹ thuật chuyên lắp đặt, vận hành, bảo dưỡng, sửa chữa tủ lạnh và máy điều hòa không khí.

2. Cần kiến thức nền nào để học?

Người học cần có kiến thức cơ sở về vật lý nhiệt lượng (quan hệ áp suất - nhiệt độ bão hòa), nguyên lý mạch điện xoay chiều một pha, và kỹ năng sử dụng các thiết bị đo kiểm cơ bản như đồng hồ vạn năng VOM, ampe kìm và dụng cụ cơ khí gia công ống.

3. Điểm khác biệt với giáo trình khác?

Giáo trình kết hợp đồng thời giữa tính toán định lượng chu trình nhiệt động ($\log p - h$) với các thông số đo kiểm thực nghiệm thực tế (áp suất cân cáp PSI, điện trở cuộn dây, dòng làm việc), cung cấp chi tiết sơ đồ board mạch vi điều khiển dàn lạnh và quy chuẩn lắp đặt cơ điện chi tiết.

4. Làm sao để tự học hiệu quả?

Người học nên học tuần tự theo tiến trình: nắm vững nguyên lý nhiệt động và sơ đồ cấu tạo $\rightarrow$ thực hành đo kiểm xác định chân cực động cơ và khí cụ điện $\rightarrow$ nghiên cứu sơ đồ mạch $\rightarrow$ áp dụng quy trình cân cáp, thử kín, nạp gas và thực hành thi công lắp đặt theo đúng các chỉ dẫn kỹ thuật an toàn.

5. Có tài liệu bổ trợ nào kèm theo?

Giáo trình tích hợp sẵn hệ thống sơ đồ nguyên lý mạch điện (mạch xả đá, board điều khiển vi xử lý), hình vẽ giải phẫu cấu tạo chi tiết các cơ cấu (máy nén piston, rơle dòng, thermostat, van đảo chiều), đồ thị $\log p - h$ cho gas $\text{R12}, \text{R22}$ và hệ thống câu hỏi ôn tập định lượng sau mỗi bài.

Kết luận

Giáo trình Kỹ thuật lạnh là tài liệu kỹ thuật chuyên ngành có tính thực tiễn cao, hệ thống hóa toàn diện kiến thức từ nguyên lý chu trình nhiệt động nén hơi đến cấu tạo cơ khí, thiết bị tự động và board mạch điều khiển điện tử của tủ lạnh và máy điều hòa không khí.

Lộ trình học tập đề xuất:

  1. Tiếp cận lý thuyết chu trình lạnh và giải phẫu thiết bị cơ khí (máy nén, dàn ngưng, dàn bay hơi, ống mao).
  2. Đo kiểm động cơ một pha và các thiết bị bảo vệ, điều khiển tự động (rơ le, thermostat, timer).
  3. Đọc hiểu và đấu nối mạch điện hệ thống tủ lạnh và máy điều hòa.
  4. Thực hành các kỹ thuật nghiệp vụ: cân cáp, thử kín áp lực, hút chân không, nạp gas và cân chỉnh thông số.
  5. Thi công lắp đặt hoàn chỉnh máy điều hòa treo tường đúng quy chuẩn an toàn.

Tài liệu khuyến nghị người học sử dụng kết hợp với bảng tra cứu thông số nhiệt động của môi chất lạnh ($\text{R12}, \text{R22}$) và tài liệu hướng dẫn thi công kỹ thuật từ các nhà sản xuất thiết bị để tối ưu hóa hiệu quả thực hành.
