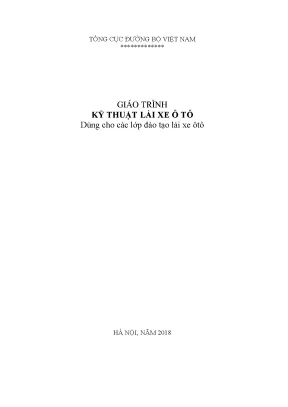

TỔNG CỤC ĐƢỜNG BỘ VIỆT NAM ************* GIÁO TRÌNH KỸ THUẬT LÁI XE Ô TÔ Dùng cho các lớp đào tạo lái xe ôtô HÀ NỘI, NĂM 2018 CHỦ BIÊN : TỔNG CỤC ĐƢỜNG BỘ VIỆT NAM BIÊN SOẠN : Ths. Vƣơng Trọng Minh HIỆU ĐÍNH : KS. NGUYỄN THẮNG QUÂN KS. TRẦN QUỐC TUẤN Ths.
LƢƠNG DUYÊN THỐNG Ths. NGUYỄN VĂN THANH GIÁO TRÌNH KỸ THUẬT LÁI XE Ô TÔ 2|Page LỜI NÓI ĐẦU Giáo trình khung Kỹ thuật lái xe ôtô đƣợc biên soạn sửa đổi trên cơ sở Luật Giao thông đƣờng bộ đã đƣợc Quốc hội nƣớc Cộng hòa xã hội chủ nghĩa Việt Nam khóa XII, kỳ họp thứ 4 thông qua ngày 13-11-2008, có hiệu lực từ ngày 01-07-2009 và chƣơng trình đào tạo lái xe ô tô theo quy định của Bộ Giao thông vận tải. Kỹ thuật lái xe ôtô là một trong những môn học của chƣơng trình đào tạo lái xe ôtô. Môn học này nhằm trang bị cho giáo viên dạy lái xe, học sinh những kiến thức cơ bản về kỹ thuật lái xe ôtô và những thao tác đúng quy trình kỹ thuật.
Giáo trình khung biên soạn dùng cho giáo viên dạy lái xe và ngƣời học tham khảo để dự sát hạch cấp giấy phép lái xe ôtô các hạng B1, B2, C. Khi đào tạo, chuyển các hạng khác, các cơ sở đào tạo căn cứ vào chƣơng trình đào tạo lái xe cơ giới đƣờng bộ và thời gian phân bổ cho các chƣơng, mục để giảng dạy cho phù hợp. Giáo trình khung này là tài liệu tham khảo cho học sinh và giáo viên của các cơ sở đào tạo lái xe ôtô trong phạm vi cả nƣớc. Để Giáo trình ngày càng hoàn thiện hơn cho những lần xuất bản sau, mong bạn đọc tham gia góp ý kiến.
Ý kiến đóng góp xin gửi về Tổng cục Đƣờng Bộ Việt Nam, Ô D20 đƣờng Tôn Thất Thuyết, Q. Cầu Giấy, TP Hà Nội. TỔNG CỤC ĐƢỜNG BỘ VIỆT NAM 3|Page 4|Page CHƢƠNG I VỊ TRÍ, TÁC DỤNG CÁC BỘ PHẬN CHỦ YẾU CỦA ÔTÔ 1. TỔNG QUAN VỀ CÁC BỘ PHẬN CHỦ YẾU BÊN NGOÀI Ô TÔ Hình 1-1: Tổng quan các bộ phận chủ yếu bên ngoài xe 1-bánh xe sau; 2-nắp thùng nhiên liệu; 3-cụm đèn chiếu hậu; 4- cửa sổ cánh cửa xe; 5-kính chắn gió trƣớc; 6-gƣơng chiếu hậu trong xe; 7-gƣơng chiếu hậu ngoài xe; 8,9-gạt mƣa; 10-cụm đèn chiếu sáng phía trƣớc; 11 khoảng sáng gầm xe; 12- bánh xe trƣớc (bánh xe dẫn hƣớng).
Bánh xe sau: Dùng để biến chuyển động quay của bánh xe thành chuyển động tịnh tiến của ô tô, trên một số loại ô tô bánh xe sau là bánh xe chủ động có tác dụng truyền mô men xắn của động cơ thành chuyển động tịnh tiến của ô tô. Cụm đèn chiếu hậu: Gồm đèn phanh, đèn chiếu sáng báo hiệu ban đêm, đèn báo lùi, đèn báo rẽ. Dùng để báo hiệu cho ngƣời lái xe phía sau biết đang có xe phía trƣớc (giảm tốc độ đột ngột, đang lùi xe, đang rẽ trái/ phải); 1. Cửa sổ trên các cánh cửa: cửa sổ trên các cánh cửa ô tô đƣợc lắp kính để đảm bảo tầm quan sát của ngƣời lái đồng thời để che nắng, mƣa, ngăn bụi, cách nhiệt giữa khoang lái với môi trƣờng bên ngoài.
Các cửa sổ kính có thể đóng/ mở để thuận tiện trong việc sử dụng. Kính chắn gió phía trƣớc: đƣợc lắp cố định trên khung của khoang xe, có tác dụng chắn gió, ngăn cách khoang lái với môi trƣờng bên ngoài, đồng thời đảm bảo tầm quan sát của ngƣời lái xe. Gƣơng chiếu hậu trong và ngoài xe: đảm bảo cho ngƣời lái có tầm quan sát xung quanh xe tốt nhất, hạn chế các điểm mù phía sau xe và hai bên hông xe; 1. Gạt mƣa: Đƣợc sử dụng trong trƣờng hợp trời mƣa, sƣơng mù hoặc kính chắn gió bị bẩn cần làm sạch đảm bảo tầm quan sát của ngƣời lái xe.
Cụm đèn chiếu sáng phía trƣớc: Gồm đèn pha chiếu xa, đèn chiếu gần, đèn báo rẽ, đèn sƣơng mù. Dùng để chiếu sáng phía trƣớc xe trong các trƣờng 5|Page hợp lái xe trong đêm tối, sƣơng mù, trời mƣa, tầm nhìn xa của lái xe bị hạn chế, báo cho các xe lƣu thông cùng biết ô tô đang chuyển hƣớng chuyển động sang trái/phải. Khoảng sáng gầm xe: là khảng không gian từ mặt đất đến điểm thấp nhất của gầm xe (cho thấy khả năng vƣợt chƣớng ngại vật nhỏ mà không làm ảnh hƣởng đến các bộ phận phía dƣới gầm xe). Bánh xe trƣớc (bánh dẫn hƣớng): dùng để biến chuyển động quay của bánh xe thành chuyển động tịnh tiến của ô tô, trên một số lại ô tô bánh xe trƣớc là bánh xe chủ động có tác dụng truyền mô men xoắn từ động cơ thành chuyển động tịnh tiến của ô tô đồng thời có tác dụng thay đổi hƣớng chuyển động của ô tô khi ngƣời lái đánh lái.2 - TỔNG QUAN VỀ CÁC BỘ PHẬN CHỦ YẾU TRONG BUỒNG LÁI XE ÔTÔ Trong buồng lái xe ô tô có bố trí nhiều bộ phận để ngƣời lái xe điều khiển nhằm đảm bảo an toàn chuyển động cho xe ôtô, trên những xe ôtô khác nhau vị trí những bộ phận điều khiển trong buồng lái cũng không hoàn toàn giống nhau.
Do vậy, ngƣời lái xe phải tìm hiểu khi tiếp xúc với từng loại xe ôtô cụ thể. Những bộ phận chủ yếu học viên bƣớc đầu cần biết đƣợc trình bày trên hình 1.1 Hình 1-1a: Các bộ phận chủ yếu trong buồng lái ô tô số tự động 1-Chốt khóa cửa;2,3,4,5-các nút điều khiển cửa sổ kính;6-nút điều chỉnh gương; 7, 8,9,10,11,12- các nút điều khiển (độ sáng bảng đồng hồ, cảnh báo va chạm, cảnh báo chệch làn đường, bật tắt hệ thống chống trơn trượt); 13-vô lăng lái; 14-cần khóa điều chỉnh vị trí vô lăng;15- nắp hộp cầu chì; 16-bàn đạp chân ga; 17-bàn đạp chân phanh; 18-bàn đạp phanh đỗ; 19-ghế ngồi lái. 6|Page Hình 1-1b- Các bộ phận chủ yếu trong buồng lái ô tô số tự động 1-Công tắc đèn chiếu xa/gần; 2-Công tắc còi; 3,4,5-bảng đồng hồ; 6-Công tắc khởi động/tắt động cơ; 7-Nút bấm chức năng trên vô lăng;8-Màn hình hiển thị đa chức năng; 9-Nút bấm điều khiển điều hòa không khí; 10-Hệ thống giải trí; 11-Cần gài số; 12,13,14,15,16-Nút bấm điều khiển sấy ghế; 17-Ngăn để đồ. Hình 1-1c- Các bộ phận chủ yếu trong buồng lái ô tô số cơ khí 1-Chốt cửa; 2-Nút điều chỉnh gương chiếu hậu; 3-Nút khóa cửa sổ kính; 4- Nút khóa cửa trung tâm; 5- các nút bấm nâng, hạ cửa kính; 6- Nút điều chỉnh độ sáng bảng đồng hồ; 7- Nút bấm tắt bật hệ thống ESC; 8- Nút bấm chế độ tự động gạt mưa kính trước; 9- Cần khóa điều chỉnh vị trí vô lăng; 10- cần mở nắp khoang động 7|Page cơ; 11- Bàn đạp ly hợp; 12-Bàn đạp phanh; 13-Bàn đạp chân ga; 14-Cần gạt mở nắp khoang hành lý phía sau; 15-Cần gạt mở nắp thùng nhiêu liệu.
1-1d- Các bộ phận chủ yếu trong buồng lái ô tô số cơ khí 1- Đồng hồ báo tốc độ; 2-Cần điều khiển bật/tắt đèn chiếu sáng, bật/tắt đèn báo rẽ; 3- Cần điều khiển gạt mưa kính trước; 4- Nút bấm còi; 5,6-các nút bấm điều khiển hệ thống giải trí trên vô lăng; 7-Túi khí; 9-Vô lăng lái; 10-Ổ khóa điện; 11- Đồng hồ; 12-Nút bấm đèn khẩn cấp;13- Hệ thống giải trí; 14-Hệ thống điều hòa không khí; 15- Cần điều khiển số;16-khe cắm kết nối thiết bị âm thanh ngoài;17-ổ cắm điện; 19-Túi khí; 20-hộc chứa đồ. Tƣ thế ngồi của ngƣời lái và cách điều khiển các thiết bị trong khoang lái ô tô đƣợc thể hiện nhƣ trên hình vẽ 1.2 Hình 1-2- Cách điều khiển các thiết bị trong khoang lái ô tô 8|Page 1.3 - TÁC DỤNG, VỊ TRÍ VÀ HÌNH DÁNG CÁC BỘ PHẬN CHỦ YẾU TRONG BUỒNG LÁI XE ÔTÔ 1.1 - Vô lăng lái Vô lăng lái dùng để điều khiển hƣớng chuyển động của xe ôtô. Vị trí của vô lăng lái trong buồng lái phụ thuộc vào quy định của mỗi nƣớc. Khi quy định chiều thuận của chuyển động là bên phải (theo hƣớng đi của mình) thì vô lăng lái đƣợc bố trí ở phía bên trái (còn gọi là tay lái thuận).
Khi quy định chiều thuận của chuyển động là bên trái thì vô lăng lái đƣợc bố trí ở phía bên phải (còn gọi là tay lái nghịch). Trong giáo trình này chỉ giới thiệu loại “tay lái thuận” theo đúng Luật Giao thông đƣờng bộ của nƣớc Cộng hòa xã hội chủ nghĩa Việt Nam. Vô lăng lái có dạng hình vành khăn tròn, các kiểu loại thông dụng đƣợc trình bày trên hình 1-2. Hình 1-3 : Các kiểu vô lăng lái - Điều chỉnh Vô lăng lái: Để ngƣời lái đƣợc thoải mái khi lái xe, nhà sản xuất cho phép ngƣời sử dụng có thể điều chỉnh vị trí vô lăng lái cho phù hợp 9|Page Hình 1-4: Điều chỉnh vị trí vô lăng lái bằng cơ khí Để điều chỉnh vô lăng lái, ngƣời lái xe cần kéo khóa 1 theo chiều mũi tên, điều chỉnh chiều cao vô lăng theo chiều mũi tên 2, điều chỉnh độ gần xa vô lăng theo chiều mũi tên 3 (nhƣ trên hình 1-4).
Hình 1-5: Điều chỉnh vô lăng bằng điện Để điều chỉnh vô lăng bên hông trụ lái có 4 nút điều chỉnh theo 4 hƣớng, ngƣời lái bấm nút để điều chỉnh vô lăng lên xuống và gần, xa nhƣ trên hình 1-5. - Bật, tắt sƣởi vô lăng: Ở trên một số xe đời mới hiện đại có trang bị hệ thống sƣởi cho vô lăng lái nhƣ trên hình 1-6. 10 | P a g e Hình 1-6: Điều khiển sưởi vô lăng 1. Công tắc còi điện Công tắc còi điện dùng để điều khiển còi phát ra âm thanh báo hiệu cho ngƣời và phƣơng tiện tham gia giao thông biết có xe ô tô đang chuyển động tới gần.
Công tắc còi điện thƣờng đƣợc bố trí ở vị trí thuận lợi cho ngƣời lái xe sử dụng, nhƣ ở tâm vô lăng lái, hoặc ở gần vành của vô lăng lái (Hình 1-7). Hình 1-7: Vị trí công tắc còi điện 1.3 - Công tắc đèn Công tắc đèn dùng để bật hoặc tắt các loại đèn trên xe ôtô, nhƣ đèn pha, cốt và các loại đèn chiếu sáng khác. Công tắc đèn loại điều khiển bằng tay (hình 1-8) đƣợc bố trí ở phía bên trái trên trục lái. Tuỳ theo loại đèn mà thao tác điều khiển chúng có sự khác nhau.
- Điều khiển đèn pha cốt : Việc bật hoặc tắt đèn pha, cốt đƣợc thực hiện bằng cách xoay núm điều khiển ở đầu công tắc. Núm điều khiển có ba nấc : 11 | P a g e + Nấc “1” : Tất cả các loại đèn đều tắt; + Nấc “2” : Bật sáng đèn cốt (đèn chiếu gần), các đèn khác (đèn kích thƣớc, đèn hậu, đèn chiếu sáng bảng đồng hồ, v. ); + Nấc “3” : Bật sáng đèn pha (đèn chiếu xa) và những đèn phụ nêu trên.
