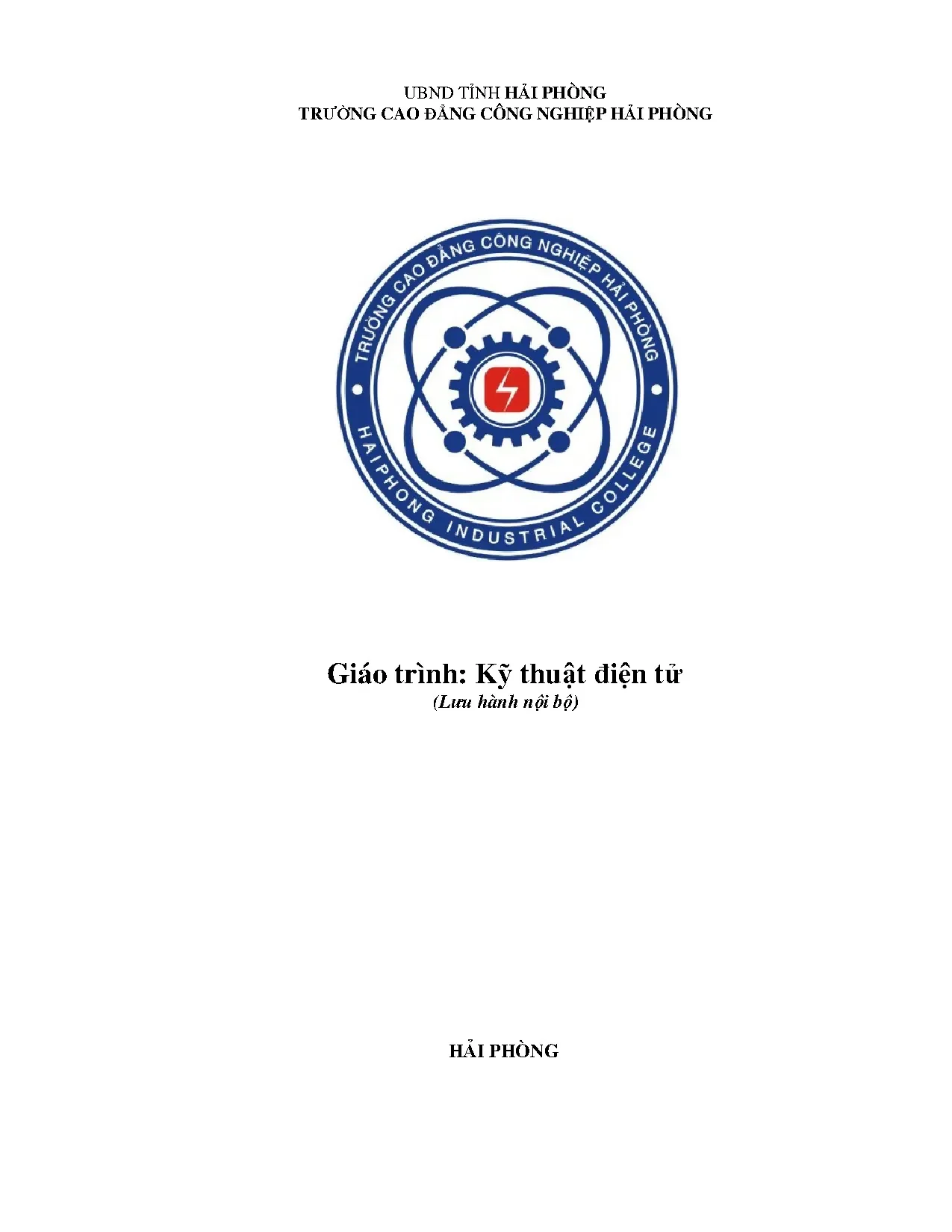

Giáo trình kỹ thuật điện tử - CĐ Công nghiệp Hải Phòng (MĐ 12)

Dưới đây là meta tags cho bài viết "Giáo trình kỹ thuật điện tử cđ công nghiệp hải phòng" theo yêu cầu: { "ai_description": "Giáo trình kỹ thuật điện tử

• Trường học: Cao đẳng Công nghiệp Hải Phòng
• Chuyên ngành: Kỹ thuật điện tử
• Đề tài: Giáo trình Kỹ thuật điện tử
• Loại tài liệu: Giáo trình
• Năm xuất bản: 2023
• Địa điểm: Hải Phòng

Tóm tắt

I. Tổng quan giáo trình kỹ thuật điện tử tại Cao đẳng Công nghiệp Hải Phòng

Giáo trình Kỹ thuật điện tử do Trường Cao đẳng Công nghiệp Hải Phòng biên soạn cung cấp nền tảng kiến thức cơ bản về lĩnh vực điện tử, phục vụ chương trình đào tạo hệ cao đẳng. Tài liệu được xây dựng dựa trên khung chương trình môn học MĐ 12, gồm 30 giờ lý thuyết và thực hành (17 giờ lý thuyết, 13 giờ thực hành). Giáo trình tập trung vào các linh kiện điện tử thụ động, bán dẫn rời rạc, tổ hợp IC và ứng dụng trong hệ thống lạnh. Mục tiêu hướng tới trang bị kỹ năng nhận biết, phân loại linh kiện và xác định thông số kỹ thuật thông qua nhãn ghi trên thiết bị. Nội dung được tổ chức theo cấu trúc bài bản, kết hợp lý thuyết chuyên sâu với thực hành ứng dụng, đáp ứng yêu cầu đào tạo kỹ thuật viên ngành điện lạnh.

1.1. Mục tiêu và vị trí môn học trong chương trình đào tạo

Môn học Kỹ thuật điện tử là môn bắt buộc, được bố trí sau khi sinh viên hoàn thành môn Cơ sở kỹ thuật điện. Mục tiêu chính là cung cấp kiến thức nền tảng về cấu tạo, nguyên lý hoạt động của linh kiện điện tử cơ bản như điện trở, tụ điện, cuộn cảm, diode, transistor và IC. Giáo trình nhấn mạnh khả năng ứng dụng linh kiện trong hệ thống lạnh, bao gồm nhận biết linh kiện, đọc hiểu thông số kỹ thuật trên nhãn sản phẩm. Ngoài kiến thức chuyên môn, tài liệu còn hướng tới phát triển tinh thần yêu nghề và say mê nghiên cứu lĩnh vực điện tử.

1.2. Cấu trúc nội dung và phân phối thời gian

Nội dung giáo trình chia thành 3 chương chính: Chương 1 giới thiệu linh kiện thụ động (8 giờ thực hành), Chương 2 tập trung vào linh kiện bán dẫn rời rạc (14 giờ lý thuyết, 12 giờ thực hành), Chương 3 đề cập IC và ứng dụng (8 giờ thực hành). Mỗi chương bao gồm lý thuyết cơ bản, ví dụ minh họa và bài tập ứng dụng. Thời gian kiểm tra chiếm 3 giờ, đảm bảo sinh viên nắm vững kiến thức trước khi chuyển sang nội dung nâng cao. Phương pháp giảng dạy kết hợp lý thuyết với thực hành, giúp sinh viên làm quen với môi trường làm việc thực tế.

II. Những thách thức trong giảng dạy kỹ thuật điện tử tại trường Cao đẳng

Việc giảng dạy kỹ thuật điện tử tại Trường Cao đẳng Công nghiệp Hải Phòng đối mặt nhiều thách thức do đặc thù môn học đòi hỏi vừa lý thuyết chuyên sâu vừa thực hành kỹ năng. Sinh viên thường gặp khó khăn trong việc hiểu nguyên lý hoạt động của linh kiện bán dẫn do tính trừu tượng cao. Bên cạnh đó, trang thiết bị thực hành hạn chế ảnh hưởng đến chất lượng đào tạo. Giáo trình hiện nay vẫn sử dụng phương pháp giảng dạy truyền thống, ít cập nhật công nghệ mới. Nhiều sinh viên thiếu kỹ năng đọc hiểu thông số kỹ thuật trên linh kiện, dẫn đến sai sót trong thiết kế mạch. Vấn đề ổn định nhiệt của mạch điện tử cũng là thách thức lớn khi sinh viên chưa nắm vững kỹ thuật phân cực transistor.

2.1. Khó khăn trong tiếp cận kiến thức lý thuyết

Lý thuyết về chất bán dẫn, hiệu ứng chỉnh lưu p-n hay transistor có tính trừu tượng cao, đòi hỏi sinh viên phải có nền tảng toán học và vật lý vững chắc. Giáo trình hiện nay sử dụng cách tiếp cận truyền thống, ít sử dụng hình ảnh 3D hay mô phỏng động để minh họa hoạt động của linh kiện. Sinh viên thường nhầm lẫn giữa các khái niệm như phân cực thuận/nghịch, chế độ hoạt động của transistor. Ngoài ra, tài liệu tham khảo bổ sung còn hạn chế, khiến sinh viên khó khăn trong việc mở rộng kiến thức.

2.2. Hạn chế trong trang thiết bị thực hành

Phòng thí nghiệm của trường còn thiếu thiết bị hiện đại như máy hiển thị đặc tuyến diode, transistor hay bộ đo thông số linh kiện. Nhiều dụng cụ thực hành đã cũ, không đáp ứng tiêu chuẩn an toàn điện. Sinh viên thường phải chia sẻ thiết bị theo nhóm, ảnh hưởng đến thời gian thực hành cá nhân. Giáo trình cũng thiếu hướng dẫn chi tiết về cách sử dụng thiết bị đo lường, khiến sinh viên gặp khó khăn trong việc kiểm chứng lý thuyết. Thực trạng này dẫn đến chất lượng đào tạo chưa đồng đều giữa các khóa học.

III. Phương pháp cải tiến giảng dạy kỹ thuật điện tử hiệu quả

Để nâng cao chất lượng đào tạo, giáo trình kỹ thuật điện tử cần tích hợp công nghệ mới vào phương pháp giảng dạy. Việc sử dụng phần mềm mô phỏng như Multisim hay Proteus giúp sinh viên trực quan hóa nguyên lý hoạt động của mạch điện tử. Giáo trình nên bổ sung các bài thí nghiệm ảo, cho phép sinh viên thực hành trên máy tính trước khi chuyển sang thực hành vật lý. Phương pháp dạy học theo dự án khuyến khích sinh viên tự nghiên cứu, thiết kế mạch ứng dụng trong hệ thống lạnh. Tài liệu cần cập nhật các linh kiện mới như transistor GaN hay IC cảm biến, đáp ứng nhu cầu thị trường lao động.

3.1. Ứng dụng công nghệ mô phỏng trong giảng dạy

Phần mềm mô phỏng như Multisim cung cấp môi trường ảo để sinh viên thiết kế, phân tích mạch điện tử mà không cần thiết bị vật lý. Giáo trình nên tích hợp các bài thí nghiệm ảo về phân cực transistor, khuếch đại thuật toán, giúp sinh viên hiểu rõ hơn về đặc tuyến hoạt động. Sinh viên có thể thay đổi linh kiện, quan sát sự thay đổi của đặc tuyến trên màn hình. Phương pháp này giúp tiết kiệm chi phí, tăng cường khả năng tự học. Ngoài ra, sinh viên có thể xuất kết quả thí nghiệm dưới dạng báo cáo, thuận tiện cho việc đánh giá.

3.2. Phương pháp dạy học theo dự án thực tế

Giáo trình nên bổ sung các dự án thực tế như thiết kế mạch điều khiển nhiệt độ cho hệ thống lạnh, sử dụng linh kiện thụ động và bán dẫn. Sinh viên được chia nhóm, nghiên cứu tài liệu, lựa chọn linh kiện phù hợp, lắp ráp và kiểm tra mạch. Phương pháp này giúp sinh viên phát triển kỹ năng làm việc nhóm, giải quyết vấn đề. Giáo viên đóng vai trò cố vấn, hướng dẫn sinh viên khắc phục lỗi trong quá trình thiết kế. Kết quả dự án được đánh giá thông qua hiệu suất hoạt động của mạch, khả năng ứng dụng thực tế.

IV. Kết luận và ứng dụng giáo trình trong đào tạo ngành điện lạnh

Giáo trình Kỹ thuật điện tử của Trường Cao đẳng Công nghiệp Hải Phòng đóng vai trò quan trọng trong việc đào tạo nguồn nhân lực kỹ thuật ngành điện lạnh. Sau khi hoàn thành chương trình, sinh viên nắm vững kiến thức về linh kiện điện tử, có khả năng thiết kế và sửa chữa mạch điện cơ bản. Giáo trình không chỉ cung cấp kiến thức chuyên môn mà còn phát triển kỹ năng thực hành, đáp ứng yêu cầu của doanh nghiệp. Việc cập nhật giáo trình thường xuyên, tích hợp công nghệ mới sẽ nâng cao chất lượng đào tạo. Sinh viên tốt nghiệp có thể ứng tuyển vào các vị trí kỹ thuật viên bảo trì hệ thống lạnh, kỹ sư điện tử trong ngành công nghiệp.

4.1. Đánh giá hiệu quả đào tạo sau khi áp dụng giáo trình

Sau khi áp dụng giáo trình cải tiến, tỷ lệ sinh viên đạt điểm khá giỏi trong môn Kỹ thuật điện tử tăng lên đáng kể. Kết quả khảo sát cho thấy sinh viên tự tin hơn trong việc đọc hiểu thông số linh kiện, thiết kế mạch cơ bản. Nhiều sinh viên tham gia nghiên cứu khoa học, đạt giải thưởng cấp trường nhờ áp dụng kiến thức từ giáo trình. Doanh nghiệp phản hồi tích cực về kỹ năng của sinh viên tốt nghiệp, đặc biệt trong lĩnh vực sửa chữa hệ thống lạnh. Giáo trình cũng được đánh giá cao bởi khả năng tích hợp lý thuyết và thực hành.

4.2. Định hướng phát triển giáo trình trong tương lai

Trong tương lai, giáo trình cần được cập nhật thường xuyên để theo kịp sự phát triển của công nghệ điện tử. Nhà trường nên đầu tư thêm trang thiết bị thực hành hiện đại, mở rộng nội dung về linh kiện thông minh như cảm biến IoT, mạch tích hợp vi điều khiển. Giáo trình nên tích hợp thêm các bài học về an toàn điện, kỹ năng đọc bản vẽ mạch điện. Việc hợp tác với doanh nghiệp trong quá trình xây dựng giáo trình sẽ đảm bảo nội dung đào tạo phù hợp với nhu cầu thị trường lao động. Ngoài ra, giáo trình cần bổ sung tài liệu tham khảo bằng tiếng Anh để sinh viên nâng cao năng lực chuyên môn.

Trích đoạn nội dung tài liệu

chương 1: Chương 2: Linh kiện điện tử bán dẫn rời rạc và ứng dụng Mục tiêu: - Hiểu được các kiến thức cơ bản về cấu tạo, đặc tính của vật liệu bán dẫn, cấu tạo, nguyên lý làm việc, tính chất, qui cách vỏ và ghi nhãn của một số linh kiện bán dẫn rời rạc và một số ứng dụng cơ bản. - Có được lòng yêu nghề, say mê tìm hiểu các kiến thức trong lĩnh vực điện tử. Chất bán dẫn điện.1 Chất bán dẫn thuần khiết.1 Cấu trúc vùng năng lượng của chất rắn tinh thể. Cấu trúc năng lượng của một nguyên tử đứng cô lập có dạng là các mức rời rạc.

Khi đưa các nguyên tử lại gần nhau, do tương tác, các mức này bị suy biến thành những dải gốm nhiều mức sát nhau được gọi là các vùng năng lượng. Đây là dạng cấu trúc năng lượng điển hình của vật rắn tinh thể. Tùy theo tình trạng các mức năng lượng trong một vùng có bị điện tử chiếm chỗ hay không, người ta phân biệt 3 loại vùng năng lượng khác nhau. - Vùng hóa trị (hay còn gọi là vùng đầy): Là vùng mà trong đó tất cả các mức năng lượng đều đã bị chiếm chỗ, không còn trạng thái (mức) năng lượng tự do.

- Vùng dẫn (vùng trống): là vùng mà trong đó các mức năng lượng đều còn bỏ trống hay chỉ bị chiếm chỗ một phần. - Vùng cấm: Là vùng mà trong đó không còn tồn tại một mức năng lượng nào để điện tử có thể chiếm chỗ hay có thể nói là xác suất tìm hạt tại đây bằng 0. Tùy theo vị trí tương đổi giữa 3 loại vùng kể trên và xét theo tính chất dẫn điện của mình, các chất rắn cấu trúc tinh thể được chia thành 3 loại (xét ở 0K). - Chất cách điện.

- Chất dẫn điện. - Chất bán dẫn điện.1 Phân loại vật rắn theo cấu trúc vùng năng lượng a) Chất cách điện Eg > 2eV ; b) Chất bán dẫn điện 0 < Eg ≤ 2eV; c) Chất dẫn điện Muốn tạo dòng điện trong vật rắn cần hai quá trình đồng thời: - Quá trình tạo ra hạt dẫn tự do nhờ được kích thích năng lượng. - Quá trình chuyển động có hướng của các hạt dẫn điện này dưới tác dụng của năng lượng trường ngoài. Dưới đây ta xét tới cách dẫn điện của chất bán dẫn nguyên chất (bán dẫn thuần) và chất bán dẫn tạp chất mà điểm khác nhau chủ yếu liên quan tới quá trình sinh (tạo ra) các hạt dẫn tự do trong mạng tinh thể.2 Chất bán dẫn thuần.

Hai chất bán dẫn thuần điển hình là Gemanium (Ge) và Silicium (Si) có cấu trúc vùng năng lượng với Eg = 0,72eV và Eg = 1,12eV, thuộc nhóm bốn bảng tuần hoàn Mendeleep. Mô hình cấu trúc mạng tinh thể của chúng có dạng là các liên kết ghép đôi điện tử hóa trị vòng ngoài. Ở 0K chúng là các chất cách điện. Khi được một nguồn năng lượng ngoài kích thích, sẽ xảy ra hiện tượng ion hóa các nguyên tử nút mạng và sinh từng cặp hạt dẫn tự do: điện tử bứt khỏi liên kết ghép đôi trở thành hạt tự do và để lại 1 liên kết bị khuyết (lỗ trống).

Trên đồ thị vùng năng lượng, nó tương ứng với sự chuyển điện tử từ một mức năng lượng trong vùng hóa trị lên một mức trong vùng dẫn để lại một mức tự do (trống) trong vùng hóa trị. Các cặp hạt dẫn tự do này dưới tác dụng của một năng lượng trường ngoài chúng có khả năng dịch chuyển có hướng trong lòng tinh thể tạo nên dòng điện trong.2 : (a) Cấu trúc mạng tinh thể của chất bán dẫn thuần Si. (b) Đồ thị vùng năng lượng với cơ chế phát sinh từng cặp hạt dẫn tự do. Kết quả là: 1) Muốn tạo hạt dẫn tự do trong chất bán dẫn thuần cần có năng lượng kích thích đủ lớn Ekt ≥ Eg 2) Dòng điện trong chất bán dẫn thuần gồm hai thành phần tương đương nhau do quá trình phát sinh từng cặp hạt dẫn tạo ra (ni = pi).2 Chất bán dẫn tạp 1.1 Chất bán dẫn tạp loại n Pha một lượng nhỏ chất có hoá trị 5 như Phospho (P) vào chất bán dẫn Si thì một nguyên tử P liên kết với 4 nguyên tử Si theo liên kết cộng hoá trị, nguyên tử Phospho chỉ có 4 điện tử tham gia liên kết và còn dư một điện tử và trở thành điện tử tự do (mang điện âm) => Chất bán dẫn lúc này trở thành thừa điện tử và được gọi là bán dẫn N ( Negative : âm ).3: Mạng tinh thể của chất bán dẫn tạp loại N-Si Vậy, chất bán dẫn tạp loại n là chất bán dẫn có thành phần dẫn điện cơ bản - thành phần dẫn điện đa số là các điện tử mang điện tích âm, còn các thành phần dẫn điện không cơ bản - thành phần dẫn điện thiểu số là các lỗ trống mang điện tích dương.2 Chất bán dẫn tạp loại p Pha một lượng nhỏ chất có có hoá trị 3 như Indium (In) vào chất bán dẫn Si thì 1 nguyên tử Indium sẽ liên kết với 4 nguyên tử Si theo liên kết cộng hoá trị, liên kết này bị thiếu một điện tử và trở thành lỗ trống (mang điện dương) => Chất bán dẫn lúc này trở thành thừa lỗ trống và được gọi là chất bán dẫn P (Positive - dương).4: Mạng tinh thể của chất bán dẫn tạp loại P-Si Vậy, chất bán dẫn tạp loại p là chất bán dẫn có thành phần dẫn điện cơ bản - thành phần dẫn điện đa số là các lỗ trống mang điện tích dương, còn các thành phần dẫn điện không cơ bản - thành phần dẫn điện thiểu số là các điện tử mang điện tích âm.

Mặt ghép p-n khi chưa có điện áp ngoài. Khi cho hai đơn tinh thể bán dẫn tạp chất loại n và loại p tiếp giáp với nhau, các hiện tượng vật lí xảy ra tại nơi tiếp giáp là cơ sở cho hầu hết các dụng cụ bán dẫn điện hiện đại. Hình vẽ dưới biểu diễn mô hình lí tưởng hóa một mặt ghép p-n khi chưa có điện áp ngoài đặt vào. Với giả thiết ở nhiệt độ phòng, các nguyên tử tạp chất đã bị ion hóa hoàn toàn.

Các hiện tượng xảy ra tại vùng tiếp giáp có thể mô tả tóm tắt như sau: Hình 2.5: Mặt ghép p- n khi chưa có điện áp ngoài Do có sự chênh lệch lớn về nồng độ của của các hạt dẫn điện tại vùng tiếp giáp, sẽ có hiện tượng khuếch tán các hạt đa số qua nơi tiếp giáp, tức là xuất hiện 1 dòng điện khuếch tán Ikt hướng từ P sang N. Tại vùng lân cận hai bên mặt tiếp giáp, xuất hiện một lớp điện tích khối do ion tạp chất tạo ra, lớp này nghèo hạt dẫn đa số và có điện trở lớn (lớn hơn nhiều so với các vùng còn lại), do vậy làm xuất hiện 1 điện trường nội bộ hướng từ vùng N (lớp ion dương) sang vùng P (lớp ion âm) gọi là điện trường tiếp xúc Etx. Hay có thể nói đã xuất hiện 1 hàng rào điện thế hay một hiệu thế tiếp xúc Utx. Điện trường Etx sẽ cản trở chuyển động của dòng khuếch tán và gây ra chuyển động gia tốc của các hạt thiểu số qua miền tiếp xúc (dòng trôi - Itr) , có chiều ngược lại với dòng khuếch tán.

Quá trình này tiếp diễn sẽ dẫn tới 1 trạng thái cân bằng động Ikt = Itr và không có dòng điện qua tiếp xúc p-n. Với những điều kiện tiêu chuẩn, ở nhiệt độ phòng, Utx tại vùng tiếp giáp p-n có giá trị khoảng 0,3V với loại làm từ Ge và 0,6V với loại làm từ Si.2 Mặt ghép p-n khi có điện áp ngoài đặt vào. Điện áp ngoài phân cực thuận.6: Mặt ghép p-n khi có điện áp phân cực thuận Khi điện trường ngoài Eng ngược chiều với Etx (tức là có cực tính dương đặt vào P, âm đặt vào N) khi đó Eng chủ yếu đặt lên vùng nghèo và xếp chồng với Etx nên cường độ trường tổng cộng tại vùng tiếp giáp giảm đi do đó làm gia tăng chuyển động khuếch tán Ikt, người ta gọi đó là hiện tượng phun hạt đa số qua miền tiếp giáp p-n. Còn dòng điện trôi do Ext gây ra gần như giảm không đáng kể do nồng độ hạt thiểu số nhỏ.

Trường hợp này gọi là phân cực thuận cho tiếp giáp p-n. Khi đó bề rộng vùng nghèo giảm đi. Điện áp ngoài phân cực ngược.7: Mặt ghép p-n khi có điện áp phân cực ngược Khi Eng cùng chiều với Etx (nguồn ngoài có cực dương đặt vào N và âm đặt vào P), tác dụng xếp chồng điện trường tại vùng nghèo, dòng Ikt giảm tới không, dòng Itr có tăng chút ít và nhanh đến một giá trị bão hòa gọi là dòng điện ngược bão hòa của tiếp giáp p-n. Bề rộng vùng nghèo tăng lên so với trạng thái cân bằng.

Người ta gọi đó là sự phân cực ngược cho tiến giáp p-n. Tính dẫn dòng của mắt ghép p-n Kết quả là mặt ghép p-n khi đặt trong 1 điện trường ngoài có tính chất van- là tính chất dẫn điện không đối xứng theo 2 chiều hay có thể nói chỉ dẫn điện theo một chiều. Người ta gọi đó là hiệu ứng chỉnh lưu của tiếp giáp p-n. - Theo chiều phân cực thuận, dòng có giá trị lớn tạo bởi dòng hạt đa số phun qua tiếp giáp p-n mở.

- Theo chiều phân cực ngược, dòng có giá trị nhỏ hơn do hạt thiểu số trôi qua tiếp giáp p-n khóa. Cấu tạo và phân loại Diode 3.1 Tiếp giáp p - n và cấu tạo của Diode bán dẫn. Cấu tạo của diode: Hai khối bán dẫn P và N được ghép với nhau tại hai bề mặt của mỗi khối để tạo thành một tiếp giáp p - n, hai đầu kia gắn các điện cực để đưa ra ta có được cấu trúc của một Diode. Điện cực nối với bán dẫn P được gọi là cực Anot (A), điện cực nối với khối bán dẫn N được gọi là cực Katot (K).

Tiếp giáp p - n có đặc điểm : Tại bề mặt tiếp giáp, các điện tử dư thừa trong bán dẫn N khuyếch tán sang vùng bán dẫn P để lấp vào các lỗ trống => tạo thành một lớp Ion trung hoà về điện => lớp Ion này tạo thành miền cách điện giữa hai chất bán dẫn.8: Cấu tạo cơ bản của Diode bán dẫn Hình 2.9: Ký hiệu và hình dáng của Diode bán dẫn. Phân cực thuận cho Diode.
