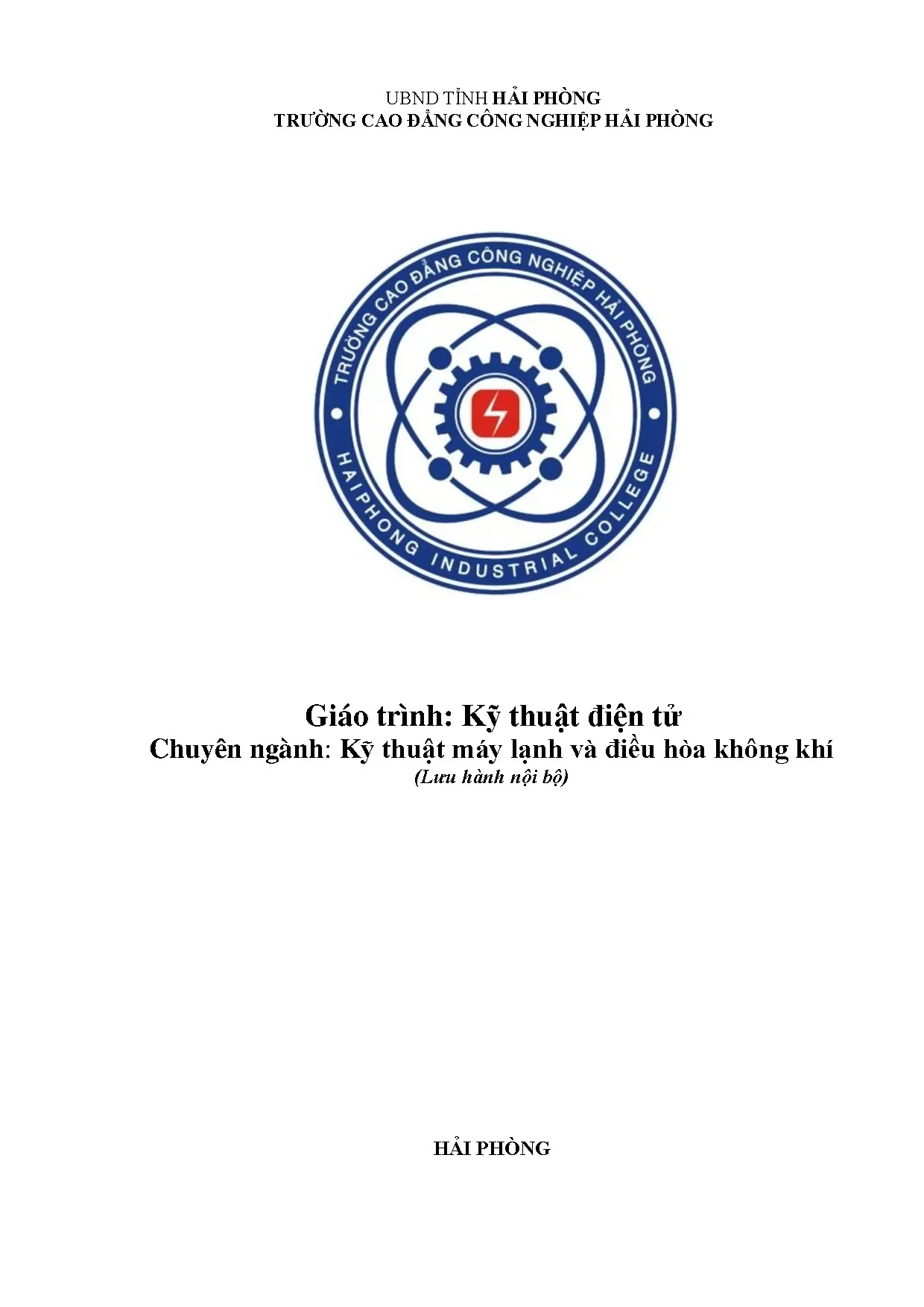

Giáo trình Kỹ thuật điện tử ngành Máy lạnh - CĐ Công nghiệp Hải Phòng

Dưới đây là các meta tag được tạo dựa trên yêu cầu: { "ai_description": "Giáo trình kỹ thuật điện tử ngành kỹ thuật máy lạnh và điều hòa không khí công

• Loại tài liệu: Giáo trình
• Trường học: Trường Cao đẳng Công nghiệp Hải Phòng
• Chuyên ngành: Kỹ thuật điện tử
• Đề tài: Giáo trình Kỹ thuật điện tử ngành máy lạnh điều hòa không khí
• Địa điểm: Hải Phòng
• Năm xuất bản: N/A

Tóm tắt

I. Tổng quan giáo trình kỹ thuật điện tử ngành máy lạnh

Giáo trình kỹ thuật điện tử ngành kỹ thuật máy lạnh và điều hòa không khí tại Cao đẳng Công nghiệp Hải Phòng cung cấp kiến thức nền tảng về linh kiện điện tử thụ động, bán dẫn và tổ hợp. Nội dung được thiết kế theo chương trình môn học MĐ 12 với 30 giờ lý thuyết và thực hành. Chương trình trang bị sinh viên khả năng nhận biết, phân tích thông số linh kiện điện tử cơ bản ứng dụng trong hệ thống lạnh. Giáo trình nhấn mạnh vào cấu tạo, nguyên lý hoạt động và ứng dụng thực tế của các linh kiện như điện trở, tụ điện, cuộn cảm, diode, transistor và IC. Đây là tài liệu quan trọng chuẩn bị cho sinh viên tiếp cận chuyên ngành máy lạnh chuyên sâu.

1.1. Mục tiêu đào tạo

Môn học hướng tới cung cấp kiến thức cơ bản về cấu tạo, nguyên lý hoạt động của linh kiện điện tử cơ bản. Sinh viên được trang bị kỹ năng nhận biết linh kiện thông qua nhãn ghi, xác định thông số kỹ thuật và ứng dụng trong mạch điện lạnh. Giáo trình xây dựng mục tiêu đào tạo gắn liền với thực tiễn ngành kỹ thuật máy lạnh, đảm bảo sinh viên sau khi hoàn thành khóa học có thể vận dụng kiến thức vào bảo trì, sửa chữa hệ thống điều hòa không khí. Nội dung lý thuyết chiếm 17 giờ, thực hành 13 giờ giúp sinh viên nắm vững kiến thức thông qua thực nghiệm.

1.2. Cấu trúc chương trình

Chương trình gồm 3 chương chính: linh kiện thụ động (8 giờ), linh kiện bán dẫn rời rạc (14 giờ) và IC tổ hợp (8 giờ). Mỗi chương bao gồm lý thuyết, bài tập và kiểm tra định kỳ. Chương 1 tập trung điện trở, tụ điện, cuộn cảm và thạch anh. Chương 2 đào sâu về diode, transistor BJT, FET và mạch phân cực. Chương 3 giới thiệu IC tuyến tính, khuếch đại thuật toán và cổng logic. Giáo trình đảm bảo tính liên tục giữa các chương, tạo nền tảng vững chắc cho môn học tiếp theo.

II. Vấn đề thường gặp trong kỹ thuật điện tử máy lạnh

Sinh viên ngành kỹ thuật máy lạnh thường gặp khó khăn trong việc phân biệt đặc tính kỹ thuật của linh kiện điện tử. Nhiều trường hợp không thể xác định chính xác thông số kỹ thuật từ nhãn ghi trên linh kiện dẫn đến sai sót trong thiết kế mạch điện. Vấn đề phổ biến khác là hiểu sai nguyên lý hoạt động của transistor BJT, dẫn đến lựa chọn sai chế độ phân cực. Ngoài ra, sinh viên còn thiếu kỹ năng đọc sơ đồ mạch điện tử ứng dụng trong hệ thống lạnh, gây khó khăn trong bảo trì thiết bị. Những hạn chế này xuất phát từ thiếu thực hành thực tế và phương pháp giảng dạy chưa gắn liền với công nghiệp.

2.1. Khó khăn trong nhận dạng linh kiện

Sinh viên thường nhầm lẫn giữa các loại linh kiện có hình dạng tương tự như tụ điện và cuộn cảm. Nhiều trường hợp không thể phân biệt diode chỉnh lưu và diode Zener do thiếu kiến thức về ký hiệu và đặc tính. Việc không nhận dạng đúng linh kiện dẫn đến hỏng hóc mạch điện khi vận hành. Giáo trình tại Cao đẳng Công nghiệp Hải Phòng giải quyết vấn đề này bằng phương pháp giảng dạy trực quan, kết hợp hình ảnh thực tế và bài tập thực hành.

2.2. Sai sót trong phân cực transistor

Sinh viên thường mắc sai lầm trong việc lựa chọn chế độ phân cực cho transistor BJT, dẫn đến hiệu suất hoạt động không đạt yêu cầu. Nguyên nhân chính là thiếu kiến thức về nguyên lý hoạt động của tiếp giáp p-n và ảnh hưởng của nhiệt độ đến đặc tính transistor. Giáo trình cung cấp bài tập thực hành về mạch phân cực dòng IB cố định và định áp bazơ, giúp sinh viên hiểu rõ nguyên lý và ứng dụng trong thực tế.

III. Phương pháp giảng dạy kỹ thuật điện tử hiệu quả

Giáo trình kỹ thuật điện tử ngành máy lạnh tại Cao đẳng Công nghiệp Hải Phòng áp dụng phương pháp giảng dạy tích hợp lý thuyết và thực hành. Phương pháp này kết hợp giảng dạy trên lớp với bài tập thực hành tại phòng thí nghiệm, đảm bảo sinh viên nắm vững kiến thức lý thuyết và kỹ năng thực tế. Giáo trình sử dụng sơ đồ mạch điện tử ứng dụng trong hệ thống lạnh, giúp sinh viên hiểu rõ nguyên lý hoạt động và cách thức vận hành. Ngoài ra, giáo trình cung cấp các bài tập tình huống thực tế, giúp sinh viên phát triển khả năng phân tích và giải quyết vấn đề.

3.1. Phương pháp lý thuyết

Nội dung lý thuyết được trình bày theo hướng đơn giản, dễ hiểu với các ví dụ minh họa cụ thể. Giáo trình giải thích nguyên lý hoạt động của linh kiện điện tử thông qua các hình ảnh và sơ đồ mạch điện. Sinh viên được hướng dẫn cách đọc thông số kỹ thuật từ nhãn ghi trên linh kiện, đảm bảo hiểu rõ đặc tính và ứng dụng của từng linh kiện. Phương pháp giảng dạy lý thuyết kết hợp với bài tập trắc nghiệm, giúp sinh viên củng cố kiến thức sau mỗi chương.

3.2. Phương pháp thực hành

Phương pháp thực hành tập trung vào kỹ năng nhận biết, đo kiểm và thay thế linh kiện điện tử. Sinh viên được thực hành trên các mạch điện tử ứng dụng trong hệ thống lạnh, bao gồm mạch phân cực transistor, mạch khuếch đại thuật toán và mạch điều khiển nhiệt độ. Giáo trình cung cấp hướng dẫn chi tiết về cách sử dụng thiết bị đo, đảm bảo sinh viên có thể vận hành an toàn và chính xác. Thực hành tại phòng thí nghiệm giúp sinh viên phát triển kỹ năng giải quyết vấn đề trong môi trường công nghiệp.

IV. Kết luận và ứng dụng trong ngành máy lạnh

Giáo trình kỹ thuật điện tử ngành kỹ thuật máy lạnh và điều hòa không khí tại Cao đẳng Công nghiệp Hải Phòng cung cấp nền tảng vững chắc về linh kiện điện tử, giúp sinh viên chuẩn bị tốt cho chuyên ngành máy lạnh. Nội dung giáo trình được thiết kế theo chương trình môn học MĐ 12, đảm bảo sinh viên nắm vững kiến thức lý thuyết và kỹ năng thực hành. Giáo trình áp dụng phương pháp giảng dạy tích hợp lý thuyết và thực hành, giúp sinh viên phát triển khả năng phân tích và giải quyết vấn đề. Sau khi hoàn thành khóa học, sinh viên có thể vận dụng kiến thức vào bảo trì, sửa chữa hệ thống điều hòa không khí, đáp ứng yêu cầu của ngành công nghiệp.

4.1. Tầm quan trọng của giáo trình

Giáo trình kỹ thuật điện tử là tài liệu quan trọng trong chương trình đào tạo ngành kỹ thuật máy lạnh. Nội dung giáo trình cung cấp kiến thức cơ bản về linh kiện điện tử, giúp sinh viên hiểu rõ nguyên lý hoạt động và ứng dụng trong hệ thống lạnh. Giáo trình được thiết kế theo chương trình môn học MĐ 12, đảm bảo tính liên tục và phù hợp với yêu cầu của ngành công nghiệp. Sinh viên sau khi hoàn thành khóa học có thể vận dụng kiến thức vào thực tế, đáp ứng nhu cầu tuyển dụng của doanh nghiệp.

4.2. Triển vọng nghề nghiệp

Sinh viên tốt nghiệp ngành kỹ thuật máy lạnh có cơ hội nghề nghiệp rộng mở trong lĩnh vực bảo trì, sửa chữa hệ thống điều hòa không khí. Kiến thức về kỹ thuật điện tử là nền tảng quan trọng giúp sinh viên phát triển kỹ năng chuyên môn và nâng cao năng lực cạnh tranh. Giáo trình tại Cao đẳng Công nghiệp Hải Phòng đảm bảo sinh viên được trang bị đầy đủ kiến thức và kỹ năng, đáp ứng yêu cầu của ngành công nghiệp. Triển vọng nghề nghiệp của sinh viên ngành máy lạnh ngày càng rộng mở nhờ sự phát triển của ngành công nghiệp 4.0.

Trích đoạn nội dung tài liệu

chương 1: Chương 2: Linh kiện điện tử bán dẫn rời rạc và ứng dụng Mục tiêu: - Hiểu được các kiến thức cơ bản về cấu tạo, đặc tính của vật liệu bán dẫn, cấu tạo, nguyên lý làm việc, tính chất, qui cách vỏ và ghi nhãn của một số linh kiện bán dẫn rời rạc và một số ứng dụng cơ bản. - Có được lòng yêu nghề, say mê tìm hiểu các kiến thức trong lĩnh vực điện tử. Chất bán dẫn điện.1 Chất bán dẫn thuần khiết.1 Cấu trúc vùng năng lượng của chất rắn tinh thể. Cấu trúc năng lượng của một nguyên tử đứng cô lập có dạng là các mức rời rạc.

Khi đưa các nguyên tử lại gần nhau, do tương tác, các mức này bị suy biến thành những dải gốm nhiều mức sát nhau được gọi là các vùng năng lượng. Đây là dạng cấu trúc năng lượng điển hình của vật rắn tinh thể. Tùy theo tình trạng các mức năng lượng trong một vùng có bị điện tử chiếm chỗ hay không, người ta phân biệt 3 loại vùng năng lượng khác nhau. - Vùng hóa trị (hay còn gọi là vùng đầy): Là vùng mà trong đó tất cả các mức năng lượng đều đã bị chiếm chỗ, không còn trạng thái (mức) năng lượng tự do.

- Vùng dẫn (vùng trống): là vùng mà trong đó các mức năng lượng đều còn bỏ trống hay chỉ bị chiếm chỗ một phần. - Vùng cấm: Là vùng mà trong đó không còn tồn tại một mức năng lượng nào để điện tử có thể chiếm chỗ hay có thể nói là xác suất tìm hạt tại đây bằng 0. Tùy theo vị trí tương đổi giữa 3 loại vùng kể trên và xét theo tính chất dẫn điện của mình, các chất rắn cấu trúc tinh thể được chia thành 3 loại (xét ở 0K). - Chất cách điện.

- Chất dẫn điện. - Chất bán dẫn điện.1 Phân loại vật rắn theo cấu trúc vùng năng lượng a) Chất cách điện Eg > 2eV ; b) Chất bán dẫn điện 0 < Eg ≤ 2eV; c) Chất dẫn điện Muốn tạo dòng điện trong vật rắn cần hai quá trình đồng thời: - Quá trình tạo ra hạt dẫn tự do nhờ được kích thích năng lượng. - Quá trình chuyển động có hướng của các hạt dẫn điện này dưới tác dụng của năng lượng trường ngoài. Dưới đây ta xét tới cách dẫn điện của chất bán dẫn nguyên chất (bán dẫn thuần) và chất bán dẫn tạp chất mà điểm khác nhau chủ yếu liên quan tới quá trình sinh (tạo ra) các hạt dẫn tự do trong mạng tinh thể.2 Chất bán dẫn thuần.

Hai chất bán dẫn thuần điển hình là Gemanium (Ge) và Silicium (Si) có cấu trúc vùng năng lượng với Eg = 0,72eV và Eg = 1,12eV, thuộc nhóm bốn bảng tuần hoàn Mendeleep. Mô hình cấu trúc mạng tinh thể của chúng có dạng là các liên kết ghép đôi điện tử hóa trị vòng ngoài. Ở 0K chúng là các chất cách điện. Khi được một nguồn năng lượng ngoài kích thích, sẽ xảy ra hiện tượng ion hóa các nguyên tử nút mạng và sinh từng cặp hạt dẫn tự do: điện tử bứt khỏi liên kết ghép đôi trở thành hạt tự do và để lại 1 liên kết bị khuyết (lỗ trống).

Trên đồ thị vùng năng lượng, nó tương ứng với sự chuyển điện tử từ một mức năng lượng trong vùng hóa trị lên một mức trong vùng dẫn để lại một mức tự do (trống) trong vùng hóa trị. Các cặp hạt dẫn tự do này dưới tác dụng của một năng lượng trường ngoài chúng có khả năng dịch chuyển có hướng trong lòng tinh thể tạo nên dòng điện trong.2 : (a) Cấu trúc mạng tinh thể của chất bán dẫn thuần Si. (b) Đồ thị vùng năng lượng với cơ chế phát sinh từng cặp hạt dẫn tự do. Kết quả là: 1) Muốn tạo hạt dẫn tự do trong chất bán dẫn thuần cần có năng lượng kích thích đủ lớn Ekt ≥ Eg 2) Dòng điện trong chất bán dẫn thuần gồm hai thành phần tương đương nhau do quá trình phát sinh từng cặp hạt dẫn tạo ra (ni = pi).2 Chất bán dẫn tạp 1.1 Chất bán dẫn tạp loại n Pha một lượng nhỏ chất có hoá trị 5 như Phospho (P) vào chất bán dẫn Si thì một nguyên tử P liên kết với 4 nguyên tử Si theo liên kết cộng hoá trị, nguyên tử Phospho chỉ có 4 điện tử tham gia liên kết và còn dư một điện tử và trở thành điện tử tự do (mang điện âm) => Chất bán dẫn lúc này trở thành thừa điện tử và được gọi là bán dẫn N ( Negative : âm ).3: Mạng tinh thể của chất bán dẫn tạp loại N-Si Vậy, chất bán dẫn tạp loại n là chất bán dẫn có thành phần dẫn điện cơ bản - thành phần dẫn điện đa số là các điện tử mang điện tích âm, còn các thành phần dẫn điện không cơ bản - thành phần dẫn điện thiểu số là các lỗ trống mang điện tích dương.2 Chất bán dẫn tạp loại p Pha một lượng nhỏ chất có có hoá trị 3 như Indium (In) vào chất bán dẫn Si thì 1 nguyên tử Indium sẽ liên kết với 4 nguyên tử Si theo liên kết cộng hoá trị, liên kết này bị thiếu một điện tử và trở thành lỗ trống (mang điện dương) => Chất bán dẫn lúc này trở thành thừa lỗ trống và được gọi là chất bán dẫn P (Positive - dương).4: Mạng tinh thể của chất bán dẫn tạp loại P-Si Vậy, chất bán dẫn tạp loại p là chất bán dẫn có thành phần dẫn điện cơ bản - thành phần dẫn điện đa số là các lỗ trống mang điện tích dương, còn các thành phần dẫn điện không cơ bản - thành phần dẫn điện thiểu số là các điện tử mang điện tích âm.

Mặt ghép p-n khi chưa có điện áp ngoài. Khi cho hai đơn tinh thể bán dẫn tạp chất loại n và loại p tiếp giáp với nhau, các hiện tượng vật lí xảy ra tại nơi tiếp giáp là cơ sở cho hầu hết các dụng cụ bán dẫn điện hiện đại. Hình vẽ dưới biểu diễn mô hình lí tưởng hóa một mặt ghép p-n khi chưa có điện áp ngoài đặt vào. Với giả thiết ở nhiệt độ phòng, các nguyên tử tạp chất đã bị ion hóa hoàn toàn.

Các hiện tượng xảy ra tại vùng tiếp giáp có thể mô tả tóm tắt như sau: Hình 2.5: Mặt ghép p- n khi chưa có điện áp ngoài Do có sự chênh lệch lớn về nồng độ của của các hạt dẫn điện tại vùng tiếp giáp, sẽ có hiện tượng khuếch tán các hạt đa số qua nơi tiếp giáp, tức là xuất hiện 1 dòng điện khuếch tán Ikt hướng từ P sang N. Tại vùng lân cận hai bên mặt tiếp giáp, xuất hiện một lớp điện tích khối do ion tạp chất tạo ra, lớp này nghèo hạt dẫn đa số và có điện trở lớn (lớn hơn nhiều so với các vùng còn lại), do vậy làm xuất hiện 1 điện trường nội bộ hướng từ vùng N (lớp ion dương) sang vùng P (lớp ion âm) gọi là điện trường tiếp xúc Etx. Hay có thể nói đã xuất hiện 1 hàng rào điện thế hay một hiệu thế tiếp xúc Utx. Điện trường Etx sẽ cản trở chuyển động của dòng khuếch tán và gây ra chuyển động gia tốc của các hạt thiểu số qua miền tiếp xúc (dòng trôi - Itr) , có chiều ngược lại với dòng khuếch tán.

Quá trình này tiếp diễn sẽ dẫn tới 1 trạng thái cân bằng động Ikt = Itr và không có dòng điện qua tiếp xúc p-n. Với những điều kiện tiêu chuẩn, ở nhiệt độ phòng, Utx tại vùng tiếp giáp p-n có giá trị khoảng 0,3V với loại làm từ Ge và 0,6V với loại làm từ Si.2 Mặt ghép p-n khi có điện áp ngoài đặt vào. Điện áp ngoài phân cực thuận.6: Mặt ghép p-n khi có điện áp phân cực thuận Khi điện trường ngoài Eng ngược chiều với Etx (tức là có cực tính dương đặt vào P, âm đặt vào N) khi đó Eng chủ yếu đặt lên vùng nghèo và xếp chồng với Etx nên cường độ trường tổng cộng tại vùng tiếp giáp giảm đi do đó làm gia tăng chuyển động khuếch tán Ikt, người ta gọi đó là hiện tượng phun hạt đa số qua miền tiếp giáp p-n. Còn dòng điện trôi do Ext gây ra gần như giảm không đáng kể do nồng độ hạt thiểu số nhỏ.

Trường hợp này gọi là phân cực thuận cho tiếp giáp p-n. Khi đó bề rộng vùng nghèo giảm đi. Điện áp ngoài phân cực ngược.7: Mặt ghép p-n khi có điện áp phân cực ngược Khi Eng cùng chiều với Etx (nguồn ngoài có cực dương đặt vào N và âm đặt vào P), tác dụng xếp chồng điện trường tại vùng nghèo, dòng Ikt giảm tới không, dòng Itr có tăng chút ít và nhanh đến một giá trị bão hòa gọi là dòng điện ngược bão hòa của tiếp giáp p-n. Bề rộng vùng nghèo tăng lên so với trạng thái cân bằng.

Người ta gọi đó là sự phân cực ngược cho tiến giáp p-n. Tính dẫn dòng của mắt ghép p-n Kết quả là mặt ghép p-n khi đặt trong 1 điện trường ngoài có tính chất van- là tính chất dẫn điện không đối xứng theo 2 chiều hay có thể nói chỉ dẫn điện theo một chiều. Người ta gọi đó là hiệu ứng chỉnh lưu của tiếp giáp p-n. - Theo chiều phân cực thuận, dòng có giá trị lớn tạo bởi dòng hạt đa số phun qua tiếp giáp p-n mở.

- Theo chiều phân cực ngược, dòng có giá trị nhỏ hơn do hạt thiểu số trôi qua tiếp giáp p-n khóa. Cấu tạo và phân loại Diode 3.1 Tiếp giáp p - n và cấu tạo của Diode bán dẫn. Cấu tạo của diode: Hai khối bán dẫn P và N được ghép với nhau tại hai bề mặt của mỗi khối để tạo thành một tiếp giáp p - n, hai đầu kia gắn các điện cực để đưa ra ta có được cấu trúc của một Diode. Điện cực nối với bán dẫn P được gọi là cực Anot (A), điện cực nối với khối bán dẫn N được gọi là cực Katot (K).

Tiếp giáp p - n có đặc điểm : Tại bề mặt tiếp giáp, các điện tử dư thừa trong bán dẫn N khuyếch tán sang vùng bán dẫn P để lấp vào các lỗ trống => tạo thành một lớp Ion trung hoà về điện => lớp Ion này tạo thành miền cách điện giữa hai chất bán dẫn.8: Cấu tạo cơ bản của Diode bán dẫn Hình 2.9: Ký hiệu và hình dáng của Diode bán dẫn. Phân cực thuận cho Diode.
