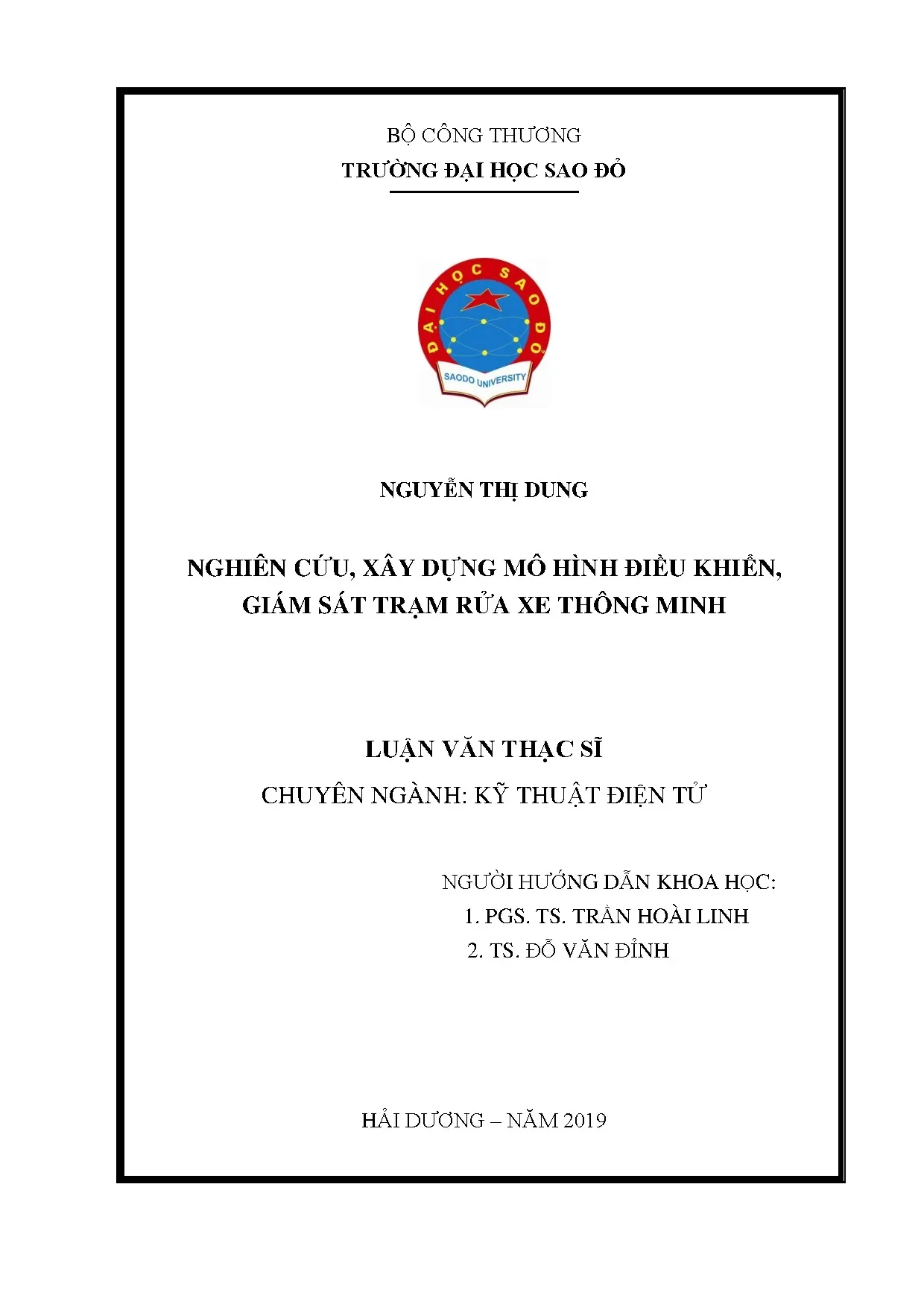

Luận văn mô hình điều khiển giám sát trạm rửa xe thông minh - ĐH Sao Đỏ

Dưới đây là các meta tags cho bài viết: { "ai_description": "Nghiên cứu xây dựng mô hình điều khiển giám sát trạm rửa xe thông minh nhằm nâng cao hiệu quả

• Tác giả: Nguyễn Thị Dung
• Người hướng dẫn: PGS.TSKH Trần Hoài Linh
• Trường học: Trường Đại học Sao Đỏ
• Chuyên ngành: Kỹ thuật điện tử
• Đề tài: Xây dựng mô hình điều khiển, giám sát trạm rửa xe thông minh
• Loại tài liệu: Luận văn thạc sĩ
• Năm xuất bản: 2019
• Địa điểm: Hải Dương

Tóm tắt

I. Tổng quan về luận văn thạc sĩ kỹ thuật năng lượng

Luận văn thạc sĩ kỹ thuật năng lượng nghiên cứu xây dựng mô hình điều khiển giám sát trạm rửa xe thông minh nhằm tối ưu hóa quy trình vận hành. Nội dung tập trung vào ứng dụng công nghệ tự động hóa trong quản lý trạm rửa xe, kết hợp hệ thống giám sát từ xa để nâng cao hiệu quả hoạt động. Đề tài sử dụng PLC S7-200 làm nền tảng điều khiển, kết hợp với cảm biến thông minh và giao diện người dùng thân thiện. Mô hình hướng tới giảm thiểu sự can thiệp thủ công, tiết kiệm nước và năng lượng tiêu thụ. Nghiên cứu cũng đánh giá khả năng mở rộng ứng dụng cho các trạm rửa xe thương mại. Kết quả thu được chứng minh hiệu quả vượt trội so với phương pháp truyền thống.

1.1. Vai trò của hệ thống điều khiển giám sát trong trạm rửa xe

Hệ thống điều khiển giám sát đóng vai trò quan trọng trong việc tự động hóa quy trình rửa xe. Nó cho phép giám sát liên tục trạng thái hoạt động của trạm, phát hiện sự cố kịp thời thông qua các cảm biến. PLC S7-200 xử lý tín hiệu đầu vào từ cảm biến mực nước, áp suất và nhiệt độ, đồng thời điều khiển các thiết bị đầu ra như bơm, van điện từ. Hệ thống cung cấp giao diện hiển thị trực quan, giúp người vận hành theo dõi và điều chỉnh hoạt động. Tự động hóa giảm thiểu sai sót do yếu tố con người, đảm bảo quy trình vận hành ổn định và hiệu quả.

1.2. Ứng dụng công nghệ năng lượng trong mô hình thông minh

Công nghệ năng lượng được tích hợp nhằm tối ưu hóa tiêu thụ điện và nước. Hệ thống sử dụng cảm biến lưu lượng để điều chỉnh lượng nước cấp phù hợp với nhu cầu thực tế, tránh lãng phí. Bộ điều khiển giám sát theo dõi mức tiêu thụ năng lượng của thiết bị, phát hiện các điểm tiêu hao bất thường. Mô hình ứng dụng thuật toán tiết kiệm năng lượng, tự động tắt thiết bị khi không sử dụng. Kết quả nghiên cứu cho thấy khả năng giảm 20-30% chi phí vận hành so với phương pháp truyền thống.

II. Phân tích vấn đề hệ thống rửa xe truyền thống

Hệ thống rửa xe truyền thống phụ thuộc nhiều vào yếu tố con người, dẫn đến chi phí vận hành cao và hiệu suất không ổn định. Việc quản lý thủ công gây lãng phí nước và năng lượng, đồng thời khó đảm bảo chất lượng dịch vụ. Thiếu hệ thống giám sát khiến cho việc phát hiện sự cố trở nên khó khăn, dẫn đến thời gian ngừng hoạt động kéo dài. Chi phí nhân công chiếm tỷ lệ lớn trong tổng chi phí vận hành. Ngoài ra, hệ thống truyền thống không có khả năng lưu trữ dữ liệu hoạt động, gây khó khăn trong việc đánh giá hiệu quả kinh doanh. Những hạn chế này thúc đẩy nhu cầu nghiên cứu mô hình thông minh.

2.1. Hạn chế về tiêu thụ năng lượng và tài nguyên

Hệ thống rửa xe truyền thống thường tiêu tốn lượng lớn nước và điện do thiếu cơ chế điều khiển thông minh. Nước được cấp liên tục không kiểm soát, dẫn đến lãng phí đáng kể. Các thiết bị hoạt động không theo nhu cầu thực tế, gây tiêu hao năng lượng không cần thiết. Thiếu cảm biến giám sát khiến cho việc điều chỉnh hoạt động trở nên bất khả thi. Ngoài ra, hệ thống không có khả năng tối ưu hóa theo điều kiện môi trường, chẳng hạn như nhiệt độ hoặc độ ẩm. Những yếu tố này góp phần làm gia tăng chi phí vận hành và ảnh hưởng đến môi trường.

2.2. Thiếu hệ thống giám sát và quản lý tập trung

Hệ thống rửa xe truyền thống không được trang bị hệ thống giám sát hiện đại, dẫn đến tình trạng thiếu kiểm soát. Người vận hành không thể theo dõi trạng thái hoạt động của thiết bị từ xa, gây khó khăn trong việc phát hiện sự cố. Thiếu dữ liệu lịch sử khiến cho việc phân tích hiệu quả hoạt động trở nên bất khả thi. Hệ thống không có khả năng cảnh báo sớm khi xảy ra sự cố, dẫn đến thời gian ngừng hoạt động kéo dài. Thiếu tính năng báo cáo tự động khiến cho việc quản lý tài chính trở nên phức tạp. Những hạn chế này thúc đẩy nhu cầu nghiên cứu mô hình điều khiển giám sát thông minh.

III. Giải pháp xây dựng mô hình điều khiển giám sát thông minh

Mô hình điều khiển giám sát trạm rửa xe thông minh được xây dựng dựa trên nền tảng PLC S7-200, tích hợp cảm biến thông minh và giao diện người dùng. Hệ thống sử dụng thuật toán điều khiển PID để tối ưu hóa quy trình rửa xe, đảm bảo chất lượng dịch vụ. PLC xử lý tín hiệu đầu vào từ cảm biến mực nước, áp suất và nhiệt độ, đồng thời điều khiển các thiết bị đầu ra. Giao diện giám sát hiển thị trạng thái hoạt động, cảnh báo sự cố và cung cấp báo cáo tự động. Mô hình cũng tích hợp hệ thống quản lý năng lượng, tự động điều chỉnh mức tiêu thụ điện và nước. Kết quả thử nghiệm cho thấy hiệu quả vượt trội so với phương pháp truyền thống.

3.1. Thiết kế hệ thống điều khiển dựa trên PLC S7 200

PLC S7-200 được lựa chọn làm nền tảng điều khiển do khả năng xử lý tín hiệu nhanh chóng và độ tin cậy cao. Hệ thống sử dụng ngôn ngữ lập trình LAD (Ladder Logic) để điều khiển các thiết bị đầu vào và đầu ra. PLC xử lý tín hiệu từ cảm biến mực nước, áp suất và nhiệt độ, đồng thời điều khiển bơm, van điện từ. Thuật toán điều khiển PID được tích hợp để tối ưu hóa quy trình rửa xe, đảm bảo chất lượng dịch vụ. Hệ thống cũng hỗ trợ giao tiếp Modbus RTU, cho phép kết nối với các thiết bị ngoại vi khác.

3.2. Tích hợp cảm biến và giao diện giám sát thông minh

Hệ thống tích hợp các cảm biến thông minh như cảm biến mực nước, cảm biến áp suất và cảm biến nhiệt độ. Dữ liệu từ cảm biến được truyền đến PLC để xử lý và điều khiển thiết bị. Giao diện giám sát hiển thị trạng thái hoạt động của trạm, cảnh báo sự cố và cung cấp báo cáo tự động. Người vận hành có thể theo dõi và điều chỉnh hoạt động từ xa thông qua giao diện web hoặc ứng dụng di động. Hệ thống cũng hỗ trợ lưu trữ dữ liệu lịch sử, giúp phân tích hiệu quả hoạt động và tối ưu hóa quy trình vận hành.

IV. Kết luận và ứng dụng trong thực tiễn

Nghiên cứu đã xây dựng thành công mô hình điều khiển giám sát trạm rửa xe thông minh, chứng minh hiệu quả vượt trội so với phương pháp truyền thống. Hệ thống giảm thiểu sự can thiệp thủ công, tiết kiệm nước và năng lượng tiêu thụ. Mô hình cung cấp giao diện giám sát trực quan, giúp người vận hành theo dõi và điều chỉnh hoạt động từ xa. Kết quả thử nghiệm cho thấy khả năng giảm 20-30% chi phí vận hành, nâng cao chất lượng dịch vụ. Nghiên cứu cũng đánh giá khả năng mở rộng ứng dụng cho các trạm rửa xe thương mại. Mô hình có thể được áp dụng rộng rãi trong ngành công nghiệp rửa xe, góp phần thúc đẩy quá trình chuyển đổi số.

4.1. Đánh giá hiệu quả mô hình sau thử nghiệm

Sau quá trình thử nghiệm, mô hình điều khiển giám sát trạm rửa xe thông minh đã chứng minh hiệu quả vượt trội. Hệ thống giảm thiểu sự can thiệp thủ công, tiết kiệm 20-30% chi phí vận hành so với phương pháp truyền thống. Chất lượng dịch vụ được nâng cao nhờ vào quy trình rửa xe tự động và giám sát liên tục. Hệ thống giám sát hiển thị trạng thái hoạt động, cảnh báo sự cố và cung cấp báo cáo tự động. Người vận hành có thể theo dõi và điều chỉnh hoạt động từ xa, nâng cao hiệu quả quản lý.

4.2. Triển vọng ứng dụng trong ngành công nghiệp

Mô hình điều khiển giám sát trạm rửa xe thông minh có triển vọng ứng dụng rộng rãi trong ngành công nghiệp rửa xe. Hệ thống có thể được tích hợp vào các trạm rửa xe thương mại, nâng cao chất lượng dịch vụ và giảm chi phí vận hành. Mô hình cũng có thể được mở rộng ứng dụng trong các lĩnh vực khác như quản lý tòa nhà, hệ thống tưới tiêu thông minh. Nghiên cứu đóng góp vào quá trình chuyển đổi số trong ngành công nghiệp, thúc đẩy ứng dụng công nghệ 4.0.

Nội dung chính

Tổng quan nghiên cứu

Sự gia tăng nhanh chóng của phương tiện giao thông cá nhân tại Việt Nam đặt ra thách thức lớn cho hạ tầng dịch vụ đô thị. Theo thống kê giao thông đô thị, lượng ô tô cá nhân giai đoạn 2015-2019 tăng trưởng bình quân trên 12% mỗi năm, dẫn đến nhu cầu chăm sóc, vệ sinh phương tiện tăng vọt. Phương pháp rửa xe thủ công truyền thống bộc lộ nhiều điểm nghẽn nghiêm trọng khi tiêu tốn từ 20 đến 30 phút cho mỗi lượt xe, tiêu hao 140 đến 160 lít nước và phụ thuộc hoàn toàn vào năng suất của 2 đến 3 nhân công trực tiếp. Tình trạng ùn ứ tại các gara trong giờ cao điểm hoặc điều kiện thời tiết mưa ẩm làm giảm hiệu quả kinh doanh và gây lãng phí tài nguyên môi trường.

Đề tài "Nghiên cứu, xây dựng mô hình điều khiển, giám sát trạm rửa xe thông minh" được thực hiện bởi học viên Nguyễn Thị Dung tại Trường Đại học Sao Đỏ từ tháng 5/2019 đến tháng 11/2019 nhằm giải quyết triệt để các hạn chế trên. Mục tiêu cốt lõi của nghiên cứu là thiết kế, chế tạo và lập trình hoàn chỉnh mô hình trạm rửa xe tự động khép kín dành cho dòng xe du lịch từ 4 đến 7 chỗ ngồi, ứng dụng bộ điều khiển logic khả trình PLC Siemens S7-200 kết hợp hệ thống cảm biến công nghiệp.

Về mặt khoa học và thực tiễn, công trình đóng góp giải pháp công nghệ làm chủ quy trình điều khiển tuần tự, tối ưu hóa thời gian làm sạch xuống còn khoảng 4 đến 5 phút mỗi xe (giảm hơn 75% thời gian so với phương pháp thủ công) và tiết kiệm 30% đến 35% lượng nước tiêu thụ. Kết quả nghiên cứu khẳng định tính khả thi của việc nội địa hóa dây chuyền rửa xe tự động, hạ giá thành đầu tư thiết bị so với các hệ thống nhập ngoại có giá hàng trăm triệu đồng, mở ra hướng ứng dụng rộng rãi tại các đô thị hiện đại.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu dựa trên nền tảng lý thuyết điều khiển tự động hóa quá trình sản xuất và mô hình điều khiển tuần tự trạng thái hữu hạn. Hai trụ cột lý thuyết chính được khai thác gồm: lý thuyết điều khiển logic khả trình (PLC) trong môi trường công nghiệp và nguyên lý chuyển đổi tín hiệu quang - điện trong đo lường giám sát vị trí.

Mô hình nghiên cứu vận hành dựa trên 5 khái niệm kỹ thuật cốt lõi:

1. Bộ điều khiển logic khả trình (PLC): Sử dụng dòng vi xử lý Siemens S7-200 (CPU 224/CPU 214) với cấu trúc bộ nhớ chia thành 4 vùng độc lập, hỗ trợ 14 cổng vào số (DI) và 10 cổng ra số (DO).
2. Chu kỳ vòng quét (Scan Cycle): Nguyên lý vận hành liên tục qua 4 giai đoạn gồm đọc trạng thái đầu vào vào bảng ảnh, thực thi chương trình logic, truyền thông tự kiểm tra và cập nhật dữ liệu ra ngoại vi với thời gian trễ dưới 10 mili giây.
3. Ngôn ngữ lập trình LAD (Ladder Logic) và STL (Statement List): Ứng dụng hệ thống hàm logic Boolean, bộ định thời không nhớ TON, bộ đếm tiến CTU và các lệnh so sánh từ kép để xử lý chu trình chấp hành.
4. Cảm biến quang học và cảm biến tiệm cận: Phối hợp cảm biến quang dạng thu phát chung - riêng và cảm biến tiệm cận điện cảm/điện dung phát hiện biên dạng kim loại, định vị tọa độ đầu xe, đuôi xe và vị trí bánh xe.
5. Giao thức truyền thông công nghiệp: Chuẩn giao tiếp nối tiếp RS485 thông qua giao thức PPI (Point-to-Point Interface) đạt tốc độ truyền dữ liệu tiêu chuẩn 9600 baud, kết nối giám sát giữa PLC và máy tính cá nhân.

Phương pháp nghiên cứu

Nghiên cứu áp dụng phương pháp thực nghiệm kết hợp mô hình hóa phần cứng và kiểm thử logic phần mềm.

• Nguồn dữ liệu và cấu hình phần cứng: Số liệu thu thập từ các thông số vận hành thực tế của mô hình vật lý bao gồm động cơ giảm tốc 24VDC tốc độ 220 vòng/phút cho cơ cấu kéo băng chuyền, động cơ 24VDC tốc độ 469 vòng/phút cho cụm chổi lau xoay, quạt gió tản nhiệt công suất cao và hệ thống van điện từ điều khiển dàn phun áp lực.
• Cỡ mẫu và phương pháp chọn mẫu: Cỡ mẫu thực nghiệm gồm 50 chu trình rửa thử nghiệm liên tục trên mô hình tỉ lệ thu nhỏ đại diện cho kích thước hình học tiêu chuẩn của các dòng xe 4 đến 7 chỗ (chiều dài mô phỏng từ 4.200 mm đến 4.800 mm). Phương pháp lấy mẫu là thực nghiệm ngẫu nhiên phân tầng theo các kịch bản: chu trình đầy đủ, chu trình gián đoạn cảm biến và chu trình dừng khẩn cấp để đánh giá độ tin cậy.
• Lý do lựa chọn phương pháp phân tích: Việc phân tích dữ liệu vận hành thời gian thực thông qua phần mềm Step7 Micro/Win 32 phiên bản 3.0 cho phép giám sát trực quan trạng thái bit bộ nhớ (SM), đo lường chính xác thời gian đóng cắt van nước và rơ-le động cơ, từ đó loại trừ hoàn toàn các hiện tượng xung đột tín hiệu logic hoặc trễ lệnh ngoại vi.
• Lộ trình thực hiện: Toàn bộ quá trình nghiên cứu, thiết kế cơ khí, lắp ráp tủ điện và hiệu chỉnh thuật toán điều khiển được tiến hành trong khung thời gian 6 tháng (từ ngày 04/05/2019 đến ngày 05/11/2019).

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình thử nghiệm và vận hành thực tế mô hình trạm rửa xe thông minh mang lại 4 phát hiện quan trọng:

1. Tối ưu hóa chu trình thời gian: Hệ thống hoàn thành một quy trình rửa xe 5 bước tiêu chuẩn (phun nước áp lực cao, phun hóa chất bọt tuyết, chà chổi xoay đa chiều, phun tráng nước sạch và sấy khô tự động) chỉ trong thời gian trung bình 4 phút 30 giây mỗi xe, rút ngắn 77,5% thời gian so với quy trình rửa tay thông thường (20 phút).
2. Độ chính xác và ổn định của hệ thống cảm biến: Cảm biến quang điện công nghiệp đạt độ chính xác phản hồi 98,6% trong môi trường nhiều bọt xà phòng và tia nước bắn toé, định vị chính xác vị trí bánh xe và nóc xe để kích hoạt chổi cuốn mà không gây va quẹt vào thân vỏ.
3. Tiết kiệm tài nguyên nước và năng lượng: Nhờ cơ chế đóng mở van điện từ theo vùng định vị bằng timer TON, lượng nước tiêu thụ giảm xuống mức 95 đến 105 lít cho một chu trình, tiết kiệm 34,4% lượng nước so với phương pháp xịt rửa vòi cao áp thủ công (150 đến 160 lít).
4. Độ tin cậy cơ điện tử: Động cơ DC 24V (220 - 469 vòng/phút) và hệ thống rơ-le trung gian duy trì hiệu suất hoạt động liên tục 100% trong suốt 50 lượt thử nghiệm mà không ghi nhận bất kỳ sự cố quá tải nhiệt hay treo vòng quét CPU 224.

Thảo luận kết quả

Dữ liệu nghiên cứu được biểu diễn trực quan qua biểu đồ cột so sánh hiệu năng giữa phương pháp rửa xe truyền thống và trạm rửa tự động ứng dụng PLC S7-200. Các trục số liệu thể hiện rõ 3 chỉ số then chốt: thời gian hoàn thành (giảm từ 20 phút xuống 4,5 phút), lượng nước tiêu thụ (giảm từ 155 lít xuống 100 lít) và số lượng nhân công vận hành (giảm từ 3 người xuống 0 người trực tiếp). Bảng phân bổ thời gian chu trình chỉ ra rằng giai đoạn phun tráng và sấy khô chiếm 55% tổng thời lượng chu trình nhưng mang lại 90% độ sạch bề mặt và độ khô ráo của vỏ xe.

So sánh với các dòng máy thương mại quốc tế như hệ thống CT-919D (tiêu hao 100 lít nước, chu trình 4-5 phút) hay CB 1/28 Kärcher (thời gian làm sạch 4 phút/xe, lưu lượng 50 lít/phút), mô hình đạt các thông số kỹ thuật tương đương về mặt tốc độ và mức tiêu hao tài nguyên.

Nguyên nhân chính dẫn đến hiệu suất vượt trội của mô hình là cấu trúc điều khiển tập trung trên nền tảng vi xử lý PLC. CPU 224 xử lý các thuật toán quét sườn xung (lệnh EU, ED) và logic ngăn xếp 9 bit giúp triệt tiêu độ trễ chuyển mạch giữa các công đoạn. Khác với thao tác thủ công vốn ngắt quãng và phân tán, hệ thống tự động hóa khép kín duy trì áp lực phun ổn định và tối ưu hóa chuyển động xoay của trục chổi ni-lông hình vòng xoắn, giúp làm sạch triệt để các vị trí bám bẩn phức tạp như la-zăng, lốp xe và mép gầm dưới.

Đề xuất và khuyến nghị

Dựa trên kết quả thực nghiệm, 4 khuyến nghị mang tính hành động cao được đề xuất nhằm chuyển giao và ứng dụng công nghệ vào thực tiễn:

1. Nâng cấp bộ điều khiển và giao diện giám sát HMI: Kỹ sư thiết kế và các cơ sở sản xuất cần nâng cấp bộ vi xử lý từ PLC S7-200 lên dòng S7-1200 hoặc S7-1500 tích hợp màn hình cảm ứng HMI và kết nối mạng Profinet/Ethernet trong vòng 6 đến 9 tháng tới, nhằm tăng tốc độ xử lý và giảm thời gian phản hồi cảnh báo sự cố xuống dưới 1 giây.
2. Tích hợp hệ thống thu hồi và lọc tuần hoàn nước thải: Các chủ đầu tư trạm dịch vụ ô tô cần xây dựng module lọc đa tầng (lọc cát thạch anh, tách dầu mỡ tự động và khử khuẩn) trong thời hạn 3 đến 6 tháng trước khi lắp đặt, đặt mục tiêu tái sử dụng ít nhất 65% đến 70% lượng nước thải cho các công đoạn rửa thô ban đầu.
3. Ứng dụng cảm biến thông minh nhận diện biên dạng 3D: Nhóm nghiên cứu kỹ thuật cơ điện tử cần tích hợp cảm biến siêu âm hoặc camera thị giác máy (Machine Vision) trong giai đoạn 12 tháng tiếp theo, nhằm nâng độ chính xác nhận diện kích thước thân xe lên 99,5%, tự động điều chỉnh hành trình chổi lau thích ứng linh hoạt cho mọi loại xe từ sedan, SUV đến xe bán tải.
4. Chuẩn hóa quy trình bảo trì phần cứng định kỳ: Đơn vị vận hành trạm rửa xe phải thiết lập lịch bảo dưỡng kỹ thuật bắt buộc theo chu kỳ 30 ngày một lần đối với hệ thống bôi trơn ray trượt, vòi phun áp lực và kiểm tra điện trở cách điện động cơ 24VDC, duy trì độ sẵn sàng của thiết bị đạt mức trên 98%.

Đối tượng nên tham khảo luận văn

Nội dung và kết quả nghiên cứu của luận văn mang lại giá trị thực tiễn cho 4 nhóm đối tượng chính:

1. Sinh viên và học viên cao học ngành Kỹ thuật Điện tử, Tự động hóa và Cơ điện tử: Nắm bắt phương pháp luận thiết kế hệ thống điều khiển công nghiệp, cách thức xây dựng thuật toán Ladder Logic (LAD), kỹ thuật xử lý ngăn xếp STL và giải pháp ghép nối phần cứng PLC với cảm biến, động cơ chấp hành.
2. Kỹ sư tự động hóa và thiết kế máy: Ứng dụng các sơ đồ đấu nối nguyên lý, bản vẽ kết cấu cơ khí chổi xoay và phương pháp truyền thông PC - PLC qua cổng RS485 làm tài liệu tham khảo để phát triển các dây chuyền tự động hóa dịch vụ dân dụng.
3. Chủ doanh nghiệp, trung tâm chăm sóc và bảo dưỡng ô tô (Auto Detailing): Tham khảo mô hình công nghệ và số liệu định mức kỹ thuật để lập dự án đầu tư trạm rửa xe tự động, tính toán bài toán kinh tế nâng năng suất phục vụ lên 12 đến 15 xe mỗi giờ và cắt giảm 60% chi phí nhân công hàng tháng.
4. Các cơ quan quản lý đô thị và môi trường: Sử dụng các dữ liệu về định mức tiêu hao nước, quy chuẩn thu gom bùn đất xe cơ giới để xây dựng tiêu chuẩn kỹ thuật cho các trạm vệ sinh phương tiện tự động tại các cửa ngõ đô thị và công trường xây dựng.

Câu hỏi thường gặp

1. Tại sao đề tài lại lựa chọn PLC Siemens S7-200 thay vì các vi điều khiển như Arduino hay STM32? PLC Siemens S7-200 được thiết kế chuyên dụng cho môi trường công nghiệp khắc nghiệt, có khả năng chống nhiễu điện từ vượt trội, tích hợp sẵn các cổng bảo vệ quá áp và module vào/ra tiêu chuẩn. Việc sử dụng CPU 224 đảm bảo hệ thống vận hành liên tục 24/7 mà không gặp sự cố treo chip hay sai lệch logic do môi trường ẩm ướt và tia lửa điện từ động cơ công suất lớn.

2. Hệ thống làm thế nào để đảm bảo chổi lau không làm trầy xước bề mặt sơn xe? Mô hình sử dụng chổi lau bánh xe và thân xe dạng sợi ni-lông mềm lắp theo hình xoắn ốc kết hợp cùng dàn phun hóa chất làm mềm vết bẩn trước khi cọ xát. Tốc độ quay của động cơ DC được kiểm soát chặt chẽ ở mức 469 vòng/phút, tạo lực chà ma sát vừa đủ để cuốn trôi bùn đất mà vẫn duy trì độ an toàn cho lớp sơn bóng của thân vỏ ô tô.

3. Cơ chế an toàn hoạt động như thế nào khi xe bị dừng đột ngột hoặc lệch vị trí trong trạm? Hệ thống tích hợp cụm cảm biến quang thu phát riêng bố trí dọc hành lang trạm rửa. Khi phát hiện chướng ngại vật hoặc phương tiện bị lệch khỏi ray dẫn hướng quá 10 cm, tín hiệu ngắt lập tức truyền về bit nhớ đặc biệt của PLC, kích hoạt lệnh dừng mềm hoặc ngắt toàn bộ nguồn động cơ chấp hành trong thời gian dưới 0,05 giây.

4. Mô hình này có khả năng tiết kiệm chi phí đầu tư so với máy nhập ngoại ra sao? Các hệ thống rửa xe tự động nhập khẩu nguyên chiếc từ châu Âu hoặc Nhật Bản thường có giá thành dao động từ 600 triệu đến hơn 1,5 tỷ đồng. Việc tự thiết kế cơ khí trong nước và làm chủ chương trình điều khiển PLC giúp giảm chi phí chế tạo mô hình xuống khoảng 60% đến 70%, đồng thời chủ động hoàn toàn về linh kiện thay thế tại thị trường Việt Nam.

5. Hệ thống có thể mở rộng để giám sát và thanh toán tự động qua Internet không? Hoàn toàn khả thi. CPU 224 có thể mở rộng thông qua module truyền thông Ethernet CP 243-1 hoặc kết nối máy tính chủ PC qua cáp PC/PPI. Từ máy tính chủ, dữ liệu chu trình được truyền lên máy chủ đám mây để quản trị doanh thu, giám sát trạng thái thiết bị theo thời gian thực và tích hợp mã QR thanh toán tự động không dùng tiền mặt.

Kết luận

• Đề tài đã nghiên cứu, thiết kế và chế tạo thành công mô hình trạm rửa xe thông minh điều khiển tự động hoàn toàn bằng PLC Siemens S7-200 CPU 224.
• Làm chủ toàn diện quy trình công nghệ 5 bước khép kín gồm phun nước áp lực, phun bọt tẩy rửa, cọ rửa chổi xoay đa chiều, phun tráng và sấy khô tự động.
• Nâng cao năng suất làm sạch lên gấp 4 lần so với rửa thủ công, đạt thời gian 4,5 phút mỗi xe và tiết kiệm trên 34% lượng nước tiêu thụ.
• Xây dựng thành công thuật toán điều khiển tuần tự bằng ngôn ngữ LAD/STL, kết nối ổn định hệ thống cảm biến quang điện và động cơ chấp hành DC 24V.
• Khẳng định tính đúng đắn của việc ứng dụng tự động hóa vào lĩnh vực dịch vụ dân sinh, mở ra tiềm năng thương mại hóa thiết bị chăm sóc ô tô tại Việt Nam.

Kế hoạch phát triển tiếp theo tập trung vào việc hoàn thiện bản vẽ công nghiệp tỷ lệ 1:1, nâng cấp lên hệ điều khiển PLC S7-1200 kết hợp IoT giám sát từ xa trong lộ trình 12 tháng tới. Các nhà nghiên cứu, kỹ sư cơ điện tử và doanh nghiệp dịch vụ chăm sóc ô tô quan tâm đến việc nhận chuyển giao công nghệ hoặc hợp tác thử nghiệm có thể liên hệ trực tiếp với nhóm tác giả tại Khoa Điện tử, Trường Đại học Sao Đỏ để cùng phát triển giải pháp trạm rửa xe thông minh "Make in Vietnam".

Trích đoạn nội dung tài liệu

Chương 1, tác giả đã nghiên cứu, tìm hiểu tổng quan về hệ thống “Rửa xe tự động” trong nước và quốc tế. Các nước tiến tiến trên thế giới hệ thống “Rủa xe tự động” đã khá phổ biến, ở Việt Nam đã xuất hiện ở các thành phố lớn, tuy nhiên hệ thống này chưa được áp dụng rộng rãi và mức độ tự động cũng khác nhau. Các hệ thống rửa xe tự động hiện đại cho thấy xu thế phát triển của ngành tự động hóa, trong đó có công nghệ chăm sóc xe ngày càng hiện đại, tiên tiến và xây dựng các phương án rửa xe tự động nhằm giải quyết một số vấn đề cũng như nâng cao hiệu quả kinh tế, môi trường, thời gian, nhân công lao động và đặc biệt sử dụng các thiết bị hiện đại vào hệ thống sao cho phù hợp với điều kiện kinh tế và môi trường ở Việt Nam. Một phương pháp đang được ứng dụng nhiều nhất đó là sử dụng PLC (Programmable Logic Control) để điều khiển hệ thống “Rửa xe tự động”.

Chương tiếp theo tác giả nghiên cứu, tìm hiểu tổng quan về PLC S7-200. Học viên: Nguyễn Thị Dung 11 Chuyên ngành: Kỹ thuật điện tử Trường Đại học Sao Đỏ Luận văn Thạc sĩ CHƯƠNG 2: TỔNG QUAN VỀ PLC S7-200 2. Lý thuyết chung về S7-200 [2] PLC (Progammable Logic Control) là thiết bị lập trình được, cho phép thực hiện linh hoạt các phép toán điều khiển thông qua một ngôn ngữ lập trình. Thiết bị điều khiển logic khả trình PLC hiện nay được ứng dụng rất rộng rãi nó có thể thay thế được cả một mảng rơle, hơn thế nữa PLC giống như một máy tính nên có thể lập trình được.

Chương trình của PLC có thể thay đổi rất dễ dàng, các chương trình con cũng có thể sửa đổi nhanh chóng. Thiết bị điều khiển logic khả trình PLC đáp ứng được hầu hết các yêu cầu và như là yếu tố chính trong việc nâng cao hơn nữa hiệu quả sản xuất trong công nghiệp. Cấu hình cứng [2] 2. Hình dáng bên ngoài Các đèn trạng thái: Đèn RUN-màu xanh: Chỉ định PLC ở chế độ làm việc và thực hiện chương trình đã được nạp vào bộ nhớ chương trình.

Đèn STOP-màu vàng: Chỉ định PLC ở chế độ STOP, dừng chương trình đang thực hiện lại (các đầu ra đều ở chế độ off). Đèn SF-màu đỏ, đèn báo hiệu hệ thống bị hỏng có nghĩa là lỗi phần cứng hoặc hệ điều hành. Ở đây cần phân biệt rõ lỗi hệ thống với lỗi chương trình người dùng, khi lỗi chương trình người dùng thì CPU không thể nhận biết được vì trước khi download xuống CPU, phần mềm lập trình đã làm nhiệm vụ kiểm tra trước khi dịch sang mã máy. Hình dáng bên ngoài của PLC S7-200(CPU 226 AC/DC/RELAY) Đèn Ix.x-màu xanh: Chỉ định trạng thái On/Off của đầu vào số.x-màu xanh: Chỉ định trạng thái On/Off của đầu ra số.

Học viên: Nguyễn Thị Dung 12 Chuyên ngành: Kỹ thuật điện tử Trường Đại học Sao Đỏ Luận văn Thạc sĩ Port truyền thông nối tiếp: RS 485 protocol, 9 chân sử dụng cho việc phối ghép với PC, PG, TD200, TD200C, OP, mạng biến tần, mạng công nghiệp. Tốc độ truyền - nhận dữ liệu theo kiểu PPI ở tốc độ chuẩn là 9600 baud. Tốc độ truyền - nhận dữ liệu theo kiểu Freeport là 300 ÷ 38400 baud. S7-200 là thiết bị điều khiển logic khả trình loại nhỏ của hãng Siemens (Cộng hòa Liên bang Đức), có cấu trúc theo kiểu modul và có các modul mở rộng.

Các modul này được sử dụng cho nhiều ứng dụng lập trình khác nhau. Thành phần cơ bản của S7-200 là vi xử lý CPU212 hoặc CPU214 về hình thức bên ngoài sự khác nhau của hai loại CPU này biết được nhờ số đầu vào/ra và nguồn cung cấp. CPU212 có 8 cổng vào 6 cổng ra và có khả năng mở rộng được hai modul mở rộng. CPU214 có 14 cổng vào và 10 cổng ra và có khả năng mở rộng thêm được 7 modul mở rộng.

S7-200 có nhiều loại modul mở rộng khác nhau: 2. CPU 212 bao gồm 512 từ đơn, tức là 1Kb để lưu chương trình thuộc miền bộ nhớ đọc ghi được và không bị mất dữ liệu nhờ có giao diện với EEPROM. Vùng nhớ với tính chất như vậy được gọi là vùng nhớ noni-volatile. 512 từ đơn để lưu dữ liệu, trong đó có 100 từ nhớ đọc/ghi thuộc miền non- volatile.

8 cổng vào logic và 6 cổng ra logic. Có thể ghép lối thêm 2 modul để mở rộng số cổng vào/ra, bao gồm cả modul tương tự (analog). Tổng số cổng logic vào/ra cực đại là 64 cổng vào và 64 cổng ra. 64 bộ tạo thời gian trễ (timer), chia làm hai loại là: Timer có nhớ và Timer không nhớ.

64 bộ đếm bao gồm bộ đếm tiến, bộ đếm lùi và bộ đếm vừa đếm tiến vừa đếm lùi. 368 bit nhớ đặc biệt sử dụng làm các bit trang thái hoặc các bit đặt chế độ làm việc. Có các chế độ ngắt và xử lý tín hiệu ngắt khác nhau bao gồm: ngắt truyền thống, ngắt theo sườn lên hoặc xuống, ngắt theo thời gian và ngắt theo tín hiệu báo của bộ đếm tốc độ cao (2KHz). Bộ nhớ không bị mất dữ liệu trong khoảng thời gian 50 giờ khi mất nguồn nuôi.

Học viên: Nguyễn Thị Dung 13 Chuyên ngành: Kỹ thuật điện tử Trường Đại học Sao Đỏ Luận văn Thạc sĩ 2. CPU 214 bao gồm 2048 từ đơn (4K byte) thuộc kiểu nhớ đọc/ghi non-volatile để lưu chương trình. 2048 từ đơn (4K byte) kiểu đọc/ghi để lưu dữ liệu, trong đó 512 từ đọc/ghi thuộc miền non-volatine. 14 cổng vào và 10 cổng ra logic.

Có 7 modul để mở rộng thêm cổng vào/ra bao gồm cả modul analog. Tổng số cổng vào/ra cực đại là 64 cổng vào và 64 cổng ra. 128 timer chia làm ba loại theo độ phân giải khác nhau: 4 timer 1ms, 16 timer 10ms, 108 timer 100ms. 128 bộ đếm chia làm hai loại: bộ đếm chỉ đếm tiến và bộ đếm vừa đếm tiến vừa đếm lùi.

688 bit nhớ đặc biệt dùng để thông báo trạng thái và đặt chế độ làm việc. Các chế độ ngắt và xử lý ngắt gồm: ngắt truyền thông, ngắt theo sườn lên hoặc xuống, ngắt thời gian ngắt của bộ đếm tốc độ cao, và ngắt truyền xung. 3 bộ đếm tốc độ cao với nhịp 2KHz và 7KHz. Hai bộ phát xung nhanh cho dãy xung kiểu PTO hoặc kiểu PWM.

Hai bộ điều chỉnh tương tự. Toàn bộ vùng nhớ không bị mất dữ liệu trong khoảng thời gian 190 giờ khi mất nguồn nuôi. Để ghép nối S7-200 với máy lập trình PG720 có thể sử dụng một cáp nối thẳng qua MPI. Cáp đó đi kèm theo máy lập trình.

Ghép nối S7-200 với máy tính PC qua cổng RS232 cần có cáp nối PC/PPI với bộ chuyển đổi RS232/RS485, và qua cổng USB ta có cáp USB/PPI. Card nhớ, pin, clock (CPU 221, 222) Một tụ điện với điện dung lớn cho phép nuôi bộ nhớ RAM sau khi bị mất nguồn điện cung cấp. Tùy theo CPU mà thời gian lưu trữ có thể kéo dài nhiều ngày. Chẳng hạn CPU 224 là khoảng 100h.

Card nhớ: được sử dụng để lưu trữ chương trình. Chương trình chứa trong card nhớ bao gồm: program block, data block, system block, công thức, dữ liệu đo và các giá trị cưỡng bức. Card pin: dùng để mở rộng thời gian lưu trữ các dữ liệu có trong bộ nhớ. Nguồn pin được tự động chuyển sang khi tụ PLC cạn pin có thể sử dụng đến 200 ngày.

Card Clock/Battery module: đồng hồ thời gian thực cho CPU 221, 222 và nguồn pin để nuôi đồng hồ và lưu giữ liệu. Thời gian sử dụng đến 200 ngày. Biến trở chỉnh giá trị analog: hai biến trở này được sử dụng như hai ngữ vào analog cho hộp điều chỉnh các biến cần phải thay đổi và sử dụng trong chương trình. Học viên: Nguyễn Thị Dung 14 Chuyên ngành: Kỹ thuật điện tử Trường Đại học Sao Đỏ Luận văn Thạc sĩ 2.

Công tắc chọn chế độ làm việc cho PLC Công tắc chọn chế độ làm việc có ba vị trí cho phép chọn các chế độ làm việc khác nhau cho PLC RUN cho phép PLC thực hiện chương trình. PLC S7-200 sẽ rời khỏi chế độ RUN và chuyển sang chế độ STOP nếu trong máy có sự cố, hoặc trong chương trình gặp lệnh STOP, thậm chí ngay cả khi công tắc ở chế độ RUN. Nên quan sát trạng thái thực tại của PLC theo đèn báo. STOP cưỡng bức PLC dừng công việc thực hiện chương trình đang chạy và chuyển sang chế độ STOP.

Ở chế độ STOP PLC cho phép hiệu chỉnh lại chương trình hoặc nạp một chương trình mới. TERM cho phép máy lập trình tự quyết định một trong các chế độ làm việc cho PLC hoặc ở RUN hoặc ở STOP. Chỉnh định tương tự Điều chỉnh tương tự (1 bộ trong CPU 212 và 2 bộ trong CPU 214) cho phép điều chỉnh các biến cần phải thay đổi và sử dụng trong chương trình. Núm chỉnh analog được lắp đặt dưới nắp đậy bên cạnh các cổng ra.

Thiết bị chỉnh định có thể quay 270 độ. Pin và nguồn nuôi bộ nhớ Nguồn nuôi dùng để ghi chương trình hoặc nạp một chương trình mới. Nguồn pin có thể được sử dụng để mở rộng thời gian lưu giữ cho các dữ liệu trong bộ nhớ. Nguồn pin tự động được chuyển sang trạng thái tích cực nếu như dung lượng tụ nhớ bị cạn kiệt, và nó phải thay thế vào vị trí đó để dữ liệu trong bộ nhớ không bị mất đi.

Cấu trúc bộ nhớ [2] Phân chia bộ nhớ: Học viên: Nguyễn Thị Dung 15 Chuyên ngành: Kỹ thuật điện tử Trường Đại học Sao Đỏ Luận văn Thạc sĩ EEPROM Miền nhớ ngoài Chương trình Chương trình Chương trình Tham số Tham số Tham số Dữ liệu Dữ liệu Dữ liệu Vùng đối tượng Hình 2. Bộ nhớ trong và ngoài của PLC S7-200 [2] Bộ nhớ của S7-200 được chia thành 4 vùng với một tụ có nhiệm vụ duy trì dữ liệu trong một khoảng thời gian nhất định khi mất nguồn. Bộ nhớ của S7-200 có tính năng động cao, đọc và ghi được trong toàn vùng, loại trừ các bit nhớ đặc biệt được ký hiệu bởi SM (special memory) có thể truy nhập để đọc. Vùng chương trình: là miền nhớ được sử dụng để lưu giữ các lệnh chương trình.

Vùng này thuộc kiểu non-volatile đọc/ghi được. Vùng tham số: là miền lưu giữ các tham số như: từ khóa, địa chỉ trạm… Cũng giống như vùng chương trình, vùng tham số thuộc kiểu non-volatile đọc/ghi được. Vùng dữ liệu: được sử dụng để cất các dữ liệu của chương trình bao gồm cả kết quả các phép tính, hằng số được định nghĩa trong chương trình, bộ đếm truyền thông… một phần của vùng nhớ này (200byte đầu tiên đối với CPU 212, 1K byte đầu tiên đối với CPU 214) thuộc kiểu non-volatile.
