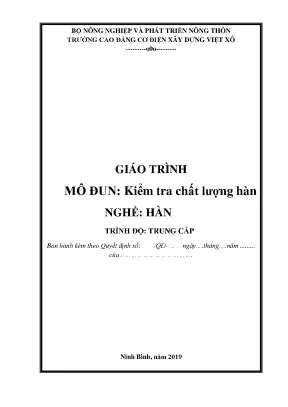

Giáo Trình Kiểm Tra Chất Lượng Hàn (Mã Mô Đun: MĐ 20) – Trường Cao Đẳng Cơ Điện Xây Dựng Việt Xô

Tổng quan về giáo trình

Giáo trình Kiểm tra chất lượng hàn (Mã mô đun: MĐ 20) do tác giả Nguyễn Văn Thanh biên soạn năm 2019, được ban hành chính thức tại Trường Cao đẳng Cơ điện Xây dựng Việt Xô (trực thuộc Bộ Nông nghiệp và Phát triển Nông thôn). Trong khung chương trình đào tạo nghề Hàn trình độ Trung cấp và Cao đẳng kỹ thuật, mô đun này giữ vị trí chuyên môn bắt buộc, được bố trí giảng dạy sau khi người học đã hoàn thành các môn học cơ sở từ MH08 đến MH13 cùng các mô đun kỹ thuật thực hành hàn chuyên sâu từ MĐ14 đến MĐ19.

Mục tiêu đào tạo của giáo trình hướng đến ba chuẩn đầu ra cụ thể:

  • Kiến thức: Người học giải thích được bản chất của chất lượng hàn theo hệ thống quản lý ISO 9001; nhận diện đầy đủ các dạng khuyết tật mối hàn; nắm vững nguyên lý và tiêu chuẩn đánh giá của các phương pháp kiểm tra không phá hủy (NDT) cũng như kiểm tra cơ tính phá hủy (DT).
  • Kỹ năng: Có năng lực chuẩn bị mẫu thử, pha chế và sử dụng vật liệu kiểm tra; vận hành thành thạo thiết bị đo lường chuyên dụng, thiết bị gông từ, máy siêu âm, máy phát tia bức xạ và hệ thống máy kéo nén thủy lực; giải đoán chính xác chỉ thị khuyết tật và lập biên bản đánh giá kết quả theo các bộ tiêu chuẩn kỹ thuật.
  • Năng lực tự chủ và trách nhiệm: Tuân thủ các quy chuẩn an toàn lao động, an toàn bức xạ công nghiệp và quy trình kiểm soát chất lượng; hình thành tác phong cẩn thận, chính xác trong việc đánh giá và ghi nhận số liệu.

Cấu trúc tài liệu được thiết kế gồm 3 bài học lớn với tổng thời lượng 60 giờ (trong đó có 20 giờ lý thuyết, 36 giờ thực hành và 4 giờ kiểm tra định kỳ). Điểm đặc sắc của giáo trình là việc tích hợp chặt chẽ giữa cơ sở lý thuyết vật lý - cơ học với quy trình thao tác thực hành, đồng thời trích xuất trực tiếp các bảng tiêu chuẩn kỹ thuật công nghiệp hiện hành (TCVN, ASME, API, ASTM) vào từng bài tập ứng dụng.

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Nội dung giáo trình được cấu trúc theo tiến trình logic chặt chẽ, đi từ nhận thức bản chất khuyết tật đến phương pháp phát hiện gián tiếp và đánh giá định lượng cơ tính:

  • Bài 1: Khái niệm chung (4 giờ lý thuyết): Cung cấp định nghĩa chất lượng sản phẩm hàn qua các thông số kỹ thuật, cơ - lý - hóa và thẩm mỹ; quy định đảm bảo chất lượng theo tiêu chuẩn ISO 9001, quy trình hàn (WPS), nhân sự giám sát (Welding Inspector) và hệ thống quản lý hàn (WMS). Phân tích toàn diện nguồn gốc và hình thái của các khuyết tật bên ngoài (rãnh cắt, lõm miệng núi lửa, cháy thủng, rò rỗ kim, chảy loang) cùng khuyết tật bên trong (nứt, rỗ khí, lẫn xỉ, không ngấu, không thấu). Đánh giá cơ chế tập trung ứng suất và suy giảm giới hạn mỏi do khuyết tật gây ra.
  • Bài 2: Kiểm tra bằng phương pháp không phá hủy – NDT (28 giờ: 9 lý thuyết, 17 thực hành, 2 kiểm tra): Trình bày chuyên sâu 5 phương pháp NDT chủ đạo trong ngành cơ khí:
    1. Kiểm tra ngoại dạng (Visual Testing - VT): Nguyên lý quan sát; cường độ chiếu sáng 350–500 lux; dụng cụ đo chuyên dụng (dưỡng đo mối hàn góc, thước đo đa năng); kỹ thuật làm sạch bề mặt; đánh giá theo tiêu chuẩn TCVN 7507:2005 trên mẫu hàn 1G (hồ quang tay, MAG, TIG).
    2. Chụp ảnh phóng xạ (Radiographic Testing - RT): Bản chất chùm tia X (30 KeV – 20 MeV) và tia Gamma (nguồn Co-60, Ir-192 xuyên sâu chì đến 10 cm); cấu tạo phim xạ hình lớp nhũ tương AgBr; tính toán liều chiếu ($mA \cdot s$); quy trình an toàn phòng xạ.
    3. Kiểm tra từ tính (Magnetic Particle Testing - MT): Hiện tượng từ trường phân tán trên vật liệu sắt từ; thiết bị gông từ AC/DC, cuộn dây solenoid từ hóa dọc và thanh dẫn từ hóa vòng; sử dụng bột từ khô ($50\text{–}180,\mu\text{m}$) và bột từ ướt ($5\text{–}15,\mu\text{m}$ pha $Fe_3O_4$, soda canxi, nhũ tương OP-7); đánh giá chỉ thị nứt, không ngấu theo ASME Section VIII Div 1 và API 1104.
    4. Kiểm tra thẩm thấu mao dẫn (Liquid Penetrant Testing - PT): Hiện tượng mao dẫn và góc thấm ướt $\theta$; bộ hóa chất gồm chất làm sạch, chất thấm đỏ/huỳnh quang (độ nhạy cấp 1 đến cấp 4) và thuốc hiện hình dạng khô/ướt; quy trình 6 bước từ làm sạch, lưu thấm 15 phút, lau sạch dư lượng đến giải đoán chỉ thị theo ASME B31.1-98.
    5. Kiểm tra siêu âm (Ultrasonic Testing - UT): Hiện tượng phản xạ sóng âm đàn hồi cao tần tại biên khuyết tật; cấu tạo máy dò xung cathode hiển thị xung truyền, xung khuyết tật và xung đáy; các loại đầu dò tiếp xúc (đầu dò thẳng $90^\circ$, đầu dò góc với nêm khúc xạ theo định luật Snell, đầu dò kép); các kỹ thuật siêu âm tandem, ngâm nhúng, sóng mặt và sử dụng khối mẫu chuẩn.
  • Bài 3: Kiểm tra bằng phương pháp phá hủy – DT (28 giờ: 7 lý thuyết, 19 thực hành, 2 kiểm tra): Hướng dẫn kỹ thuật kiểm nghiệm cơ tính trên thiết bị cơ học:
    1. Thử kéo: Xác định giới hạn bền $\sigma_b = P_{max}/F_0$, giới hạn chảy $\sigma_{ch}$ ($\sigma_{0,2}$), độ dãn dài tương đối $\delta = \frac{l_1-l_0}{l_0} \times 100%$ và độ co thắt $\psi = \frac{F_0-F_1}{F_0} \times 100%$; phân tích biểu đồ kéo $OA\text{-}E\text{-}B\text{-}C$; quy cách gia công mẫu giáp mối phẳng, mẫu có vấu kẹp và mẫu khoét lõm xác định độ bền liên kết hàn ($\sigma_b = k \cdot P / F$ với $k=0{,}9$).
    2. Thử nén và thử độ bền mỏi: Xác định giới hạn mỏi dưới tải trọng biến thiên theo chu kỳ ($2 \cdot 10^6$ chu kỳ).
    3. Thử uốn: Đo góc uốn tại thời điểm xuất hiện vết nứt đầu tiên ở vùng chịu kéo nhằm đánh giá độ dẻo và tính liên tục kim loại; quy chuẩn gia công góc lượn bán kính $R \le 3\text{ mm}$ theo bảng kích thước mẫu uốn dọc và uốn ngang.
    4. Thử va đập và thử độ cứng: Xác định công phá hủy và độ cứng cục bộ vùng mối hàn, vùng ảnh hưởng nhiệt (HAZ).

Kiến thức nền tảng được xây dựng

Nội dung giáo trình củng cố nền tảng kiến thức kỹ thuật liên ngành:

  • Nguyên lý quản lý chất lượng công nghiệp: Áp dụng hệ thống ISO 9001 và yêu cầu kỹ thuật của quy trình hàn chuẩn hóa (Welding Procedure Specification – WPS).
  • Cơ học vật liệu và ứng suất: Cơ chế biến dạng đàn hồi, biến dạng dẻo, sự tập trung ứng suất tại vùng bất liên tục và sự phân bố tải trọng tĩnh/tải trọng động đối với kết cấu mối hàn.
  • Hiện tượng vật lý ứng dụng: Bản chất bức xạ điện từ bước sóng ngắn, tương tác sóng siêu âm trong môi trường đồng nhất, hiệu ứng từ trường tán xạ trên bề mặt vật liệu sắt từ, và động học mao dẫn của chất lỏng trên bề mặt kim loại.

Kỹ năng phát triển

Người học được rèn luyện và chuẩn hóa các nhóm năng lực thực hành:

  • Kỹ năng kỹ thuật: Gia công phôi và cắt mẫu thử cơ tính theo đúng kích thước hình học tiêu chuẩn; hiệu chuẩn máy đo, máy phát tia, máy dò khuyết tật siêu âm bằng khối mẫu chuẩn; thao tác thuần thục gông từ và bộ hóa chất thẩm thấu.
  • Kỹ năng phân tích và đo lường: Giải đoán dạng khuyết tật thông qua hình ảnh xạ hình, đồ thị phản xạ xung âm trên màn CRT, chỉ thị bột từ huỳnh quang dưới ánh sáng đen và biểu đồ biến dạng kéo - dãn dài.
  • Kỹ năng lập hồ sơ kỹ thuật: So sánh thông số thực nghiệm với ngưỡng cho phép trong các bộ tiêu chuẩn TCVN, ASME, API; lập biểu mẫu báo cáo kết quả kiểm tra (Form VT, MT, PT, Tensile Test Report).

Phương pháp giảng dạy và học tập

Giáo trình triển khai phương thức đào tạo tích hợp mô đun (Modular Integrated Training), kết hợp trực tiếp giữa bài giảng lý thuyết nguyên lý và thực hành thao tác tại xưởng/phòng thí nghiệm:

[Khảo sát lý thuyết / Tiêu chuẩn]
[Chuẩn bị bề mặt & Thiết bị kiểm tra]
[Thao tác NDT / Thử nghiệm DT trên máy]
[Thu thập dữ liệu, xung âm, chỉ thị]
[Đối chiếu tiêu chuẩn (ASME, API, TCVN)]
[Hoàn thiện biểu mẫu biên bản kiểm tra]
  • Mô hình thực hành tiêu chuẩn hóa: Mỗi quy trình kiểm tra đều đi kèm bảng trình tự các bước thực hiện chi tiết: Chuẩn bị thiết bị/vật liệu $\rightarrow$ Chuẩn bị bề mặt mẫu $\rightarrow$ Thực hiện tác động kiểm tra (từ hóa/thẩm thấu/phát sóng/tác dụng lực) $\rightarrow$ Ghi nhận tín hiệu/chỉ thị $\rightarrow$ Đối chiếu tiêu chuẩn và kết luận.
  • Bài tập ứng dụng thực tế: Toàn bộ bài tập thực hành được thực hiện trên các mẫu hàn giáp mối tấm và ống ở vị trí bằng (1G) được chế tạo bằng các phương pháp hàn phổ biến: hàn hồ quang tay (SMAW), hàn trong môi trường khí bảo vệ (MAG/GMAW) và hàn hồ quang điện cực không nóng chảy (TIG/GTAW).
  • Phương pháp đánh giá: Kết hợp đánh giá định lượng thông qua:
    1. Thao tác chuẩn bị và tuân thủ an toàn kỹ thuật của học viên.
    2. Độ chính xác trong việc phát hiện vị trí, kích thước và phân loại dạng khuyết tật.
    3. Tính chuẩn xác của báo cáo kỹ thuật đối chiếu với các điều khoản trong tiêu chuẩn nghiệm thu.
  • Chỉ dẫn tự học: Học viên cần chủ động nghiên cứu các sơ đồ mạch từ, sơ đồ đường truyền bức xạ, bảng tra kích thước mẫu kéo/uốn và bảng quy cách chỉ thị khuyết tật cho phép được cung cấp sẵn trong tài liệu.

Điểm nổi bật và cập nhật

Nội dung giáo trình mang tính thực tiễn cao nhờ tích hợp trực tiếp các tiêu chuẩn quản lý và kỹ thuật quốc tế đang được áp dụng rộng rãi trong các ngành công nghiệp dầu khí, đóng tàu và kết cấu thép:

  • Hệ thống hóa các tiêu chuẩn kỹ thuật:
    • TCVN 7507:2005: Quy định cụ thể về điều kiện quan sát, góc nhìn, khoảng cách và bảng giới hạn khuyết tật cho phép tính trên chiều dài đường hàn chuẩn $L = 200\text{ mm}$ đối với phương pháp kiểm tra ngoại dạng (VT).
    • ASME Section VIII Div 1 (Phụ lục 6) & ASME B31.1-98: Tiêu chuẩn đánh giá các chỉ thị khuyết tật dài, chỉ thị tròn đối với phương pháp từ tính (MT) và thẩm thấu (PT).
    • API 1104-1999: Tiêu chuẩn kiểm tra, đánh giá và sửa chữa mối hàn đường ống dẫn dầu khí đối với các khuyết tật nứt, rỗ khí đơn, rỗ tập trung và không ngấu.
    • Hệ thống tiêu chuẩn ASTM: Tham chiếu các tiêu chuẩn thực hành kiểm tra bột từ gồm ASTM E1444, ASTM A275, ASTM A456, ASTM E543 và ASTM E709.
  • Gắn kết với trang thiết bị hiện đại: Tài liệu cập nhật các thiết bị công nghiệp thông dụng như gông từ chuyển đổi AC/DC, đèn phát tia cực tím bước sóng $\lambda = 300\text{–}400\text{ nm}$ (sử dụng kính lọc $350\text{–}380\text{ nm}$ với cường độ chiếu sáng $\ge 0{,}8\text{ mW/cm}^2$), hệ thống máy thử kéo nén thủy lực kết nối mạch đo cảm biến tenzo điện trở và phần mềm máy tính hiển thị biểu đồ tự động.
  • Chú trọng kiểm soát an toàn: Thiết lập các quy tắc nghiêm ngặt về vận hành an toàn bức xạ (đèn tín hiệu đỏ, biển cảnh báo, hệ thống khóa liên động tự ngắt máy phát tia X) và các biện pháp thông gió, trang bị bảo hộ khi tiếp xúc với hóa chất thẩm thấu công nghiệp.

Đối tượng sử dụng giáo trình

Giáo trình được biên soạn phục vụ các nhóm đối tượng cụ thể trong hệ thống giáo dục nghề nghiệp và sản xuất kỹ thuật:

Nhóm đối tượng Phạm vi và mục đích sử dụng Yêu cầu kiến thức tiên quyết
Học viên, Sinh viên Sử dụng làm giáo trình học tập chính khóa cho mô đun MĐ 20 thuộc ngành Hàn và Công nghệ Hàn tại các trường Cao đẳng, Trung cấp nghề. Hoàn thành các môn cơ sở (MH08–MH13: Vẽ kỹ thuật, Vật liệu học, Dung sai đo lường, Cơ kỹ thuật) và các mô đun thực hành hàn cơ bản (MĐ14–MĐ19).
Giảng viên chuyên ngành Làm tài liệu chuẩn để biên soạn giáo án lý thuyết, phiếu hướng dẫn thực hành xưởng và ngân hàng đề thi đánh giá kỹ năng nghề. Nắm vững kỹ thuật hàn công nghiệp, phương pháp sư phạm tích hợp và quy chuẩn an toàn kiểm định.
Kỹ thuật viên, Thợ kiểm tra (NDT/QC) Tài liệu tham khảo tra cứu quy trình kiểm tra hiện trường, các bước pha chế vật liệu từ/thẩm thấu và tiêu chuẩn đánh giá nghiệm thu sản phẩm. Có kinh nghiệm thực tế về gia công cơ khí hoặc chứng chỉ bậc thợ hàn kết cấu.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng đào tạo nào?

Giáo trình được thiết kế chuyên biệt cho học viên và sinh viên theo học nghề Hàn ở trình độ Trung cấp và Cao đẳng kỹ thuật, đồng thời là tài liệu tra cứu nghiệp vụ cho nhân viên kiểm soát chất lượng (QC), giám sát hàn và kỹ thuật viên NDT tại các xưởng gia công kết cấu kim loại.

2. Cần chuẩn bị kiến thức nền tảng nào trước khi học mô đun này?

Người học bắt buộc phải hoàn thành các môn học lý thuyết cơ sở (MH08 đến MH13) về kim loại học, vật liệu hàn, cơ học kết cấu, đọc bản vẽ kỹ thuật và các mô đun kỹ thuật hàn thực hành (MĐ14 đến MĐ19) để có hiểu biết đầy đủ về cơ chế nóng chảy, đông đặc và các khuyết tật công nghệ trong liên kết hàn.

3. Điểm khác biệt của giáo trình so với các tài liệu lý thuyết hàn thông thường là gì?

Tài liệu được kết cấu theo dạng mô đun tích hợp lý thuyết và thực hành, trong đó thời lượng thực hành chiếm 60% tổng chương trình. Mọi quy trình thao tác đều có bảng chỉ dẫn thực hiện chi tiết từng bước và trích dẫn cụ thể các ngưỡng chỉ thị chấp nhận/loại bỏ theo tiêu chuẩn kỹ thuật quốc tế (ASME, API, ASTM, TCVN).

4. Làm thế nào để tự học và nắm vững các kỹ thuật trong giáo trình?

Người học nên kết hợp việc đọc hiểu nguyên lý vật lý của từng phương pháp với việc quan sát các hình ảnh mô tả chỉ thị khuyết tật thực tế trong giáo trình; đồng thời rèn luyện kỹ năng đọc biểu đồ thử kéo ($\sigma_{dh}$, $\sigma_{ch}$, $\sigma_b$) và làm quen với các bảng tra tiêu chuẩn kích thước mẫu gia công kiểm định.

5. Giáo trình có tích hợp các quy định về an toàn lao động không?

Có. Giáo trình dành các mục riêng để quy định an toàn khi vận hành máy móc công nghiệp, bao gồm an toàn bức xạ đối với thiết bị RT (biển báo, đèn cảnh báo, khóa liên động), an toàn quang học khi dùng đèn tử ngoại trong kiểm tra PT/MT, và quy tắc xử lý hóa chất làm sạch, dung môi tẩy rửa bề mặt kim loại.

Kết luận

Giáo trình Kiểm tra chất lượng hàn (Mã mô đun: MĐ 20) của Trường Cao đẳng Cơ điện Xây dựng Việt Xô là tài liệu đào tạo chuyên môn có cấu trúc chặt chẽ, cân đối giữa nền tảng lý thuyết kiểm định và kỹ năng thực hành hiện trường. Nội dung giáo trình cung cấp lộ trình học tập logic 3 giai đoạn: xây dựng nhận thức về chất lượng theo ISO 9001 $\rightarrow$ thực hành 5 phương pháp kiểm tra không phá hủy (VT, RT, MT, PT, UT) $\rightarrow$ thực hiện các thử nghiệm cơ tính phá hủy (kéo, nén, uốn, va đập, độ cứng). Đây là tài liệu phục vụ hiệu quả công tác đào tạo kỹ thuật viên hàn và kiểm định chất lượng mối hàn theo các tiêu chuẩn công nghiệp hiện hành.
