Giáo Trình Inventor: Hướng Dẫn Vẽ 2D và 3D Dễ Hiểu

Giáo trình inventor nghề cắt gọt kim loại trình độ cao đẳng cung cấp kiến thức chuyên sâu và kỹ năng thực hành cho sinh viên ngành cơ khí.

• Tác giả: Võ Thanh Giang
• Trường học: Cao đẳng nghề Cần Thơ
• Chuyên ngành: Cắt gọt kim loại
• Đề tài: Giáo Trình Inventor: Hướng Dẫn Vẽ 2D và 3D Dễ Hiểu
• Loại tài liệu: sách giáo trình
• Năm xuất bản: 2021
• Địa điểm: Cần Thơ

Mục lục chi tiết

• TUYÊN BỐ BẢN QUYỀN
• LỜI GIỚI THIỆU
• 1. BÀI 1: MÔI TRƯỜNG VẼ 2D
• 1.1. Khởi động Inventor
• 1.2. Vẽ đoạn thẳng
• 1.3. Vẽ đường tròn
• 1.4. Vẽ đường tròn tâm và bán kính
• 1.5. Vẽ đường tròn tiếp xúc với 3 đoạn thẳng
• 1.6. Vẽ cung tròn
• 1.7. Vẽ cung tròn 3 điểm
• 1.8. Vẽ cung tròn tiếp xúc
• 1.9. Vẽ cung tròn tâm, điểm đầu, điểm cuối
• 1.10. Vẽ hình chữ nhật
• 1.11. Vẽ hình chữ nhật hai điểm
• 1.12. Vẽ hình chữ nhật ba điểm
• 1.13. Vẽ rãnh hai tâm
• 1.14. Vẽ rãnh Overall
• 1.15. Vẽ đa giác đều
• 1.16. Ràng buộc vị trí
• 1.17. Ghi kích thước
• 1.18. Hiệu chỉnh đối tượng
• 1.19. Di chuyển đối tượng
• 1.20. Sao chép đối tượng
• 1.21. Xoay đối tượng
• 1.22. Cắt một phần đối tượng
• 1.23. Kéo dài đối tượng
• 1.24. Sao chép song song
• 1.25. Sao chép theo dòng và cột
• 1.26. Sao chép quay quanh tâm
• 1.27. Sao chép đối xứng
• 1.28. Thực hành
• 2. BÀI 2: MÔI TRƯỜNG VẼ 3D
• 2.1. Công cụ tạo mô hình 3D
• 2.2. Sao chép mô hình 3D
• 2.3. Lệnh Rectangular Pattern
• 2.4. Lệnh Circular Pattern
• 3. BÀI 3: XUẤT BẢN VẼ 2D
• 3.1. Thiết lập bản vẽ
• 3.2. Khởi động môi trường bản vẽ
• 3.3. Định dạng khổ giấy vẽ
• 3.4. Tạo khung bản vẽ
• 3.5. Tạo khung tên
• 3.6. Tạo hình chiếu 2D từ mô hình 3D
• 3.7. Lệnh Base View
• 3.8. Lệnh Projected View
• 3.9. Ghi kích thước
• 3.10. Ghi chú thích và tạo đường tâm
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng quan về Giáo Trình Inventor Hướng Dẫn Vẽ 2D và 3D

Giáo trình Inventor được biên soạn nhằm cung cấp kiến thức cơ bản và nâng cao về việc sử dụng phần mềm Inventor trong việc vẽ 2D và 3D. Tài liệu này không chỉ giúp người học nắm vững các công cụ vẽ mà còn hướng dẫn cách áp dụng chúng vào thực tế. Với nội dung dễ hiểu và có hệ thống, giáo trình này là tài liệu quý giá cho những ai muốn bắt đầu học về thiết kế CAD.

1.1. Mục tiêu của giáo trình Inventor

Giáo trình này nhằm giúp người học hiểu rõ các tính năng của phần mềm Inventor, từ đó có thể vẽ các bản vẽ kỹ thuật 2D và 3D một cách chính xác và hiệu quả.

1.2. Đối tượng sử dụng giáo trình

Tài liệu này phù hợp cho sinh viên ngành cơ khí, kỹ thuật và những người mới bắt đầu tìm hiểu về phần mềm thiết kế CAD.

II. Vấn đề và Thách thức trong việc sử dụng Inventor

Việc sử dụng phần mềm Inventor có thể gặp nhiều thách thức, đặc biệt là đối với những người mới bắt đầu. Các vấn đề thường gặp bao gồm việc làm quen với giao diện, hiểu rõ các công cụ vẽ và áp dụng chúng vào thực tế. Những khó khăn này có thể gây cản trở trong quá trình học tập và làm việc.

2.1. Khó khăn trong việc làm quen với giao diện

Giao diện của Inventor có thể gây khó khăn cho người mới, đặc biệt là khi phải tìm kiếm các công cụ và lệnh cần thiết cho việc vẽ.

2.2. Thiếu kiến thức về các công cụ vẽ

Nhiều người học chưa nắm rõ cách sử dụng các công cụ vẽ cơ bản, dẫn đến việc không thể tạo ra các bản vẽ chính xác.

III. Phương pháp Học và Sử dụng Inventor Hiệu Quả

Để học và sử dụng Inventor hiệu quả, người học cần áp dụng các phương pháp học tập tích cực. Việc thực hành thường xuyên và tham gia các khóa học trực tuyến có thể giúp nâng cao kỹ năng sử dụng phần mềm.

3.1. Thực hành thường xuyên với các bài tập

Người học nên thực hành với các bài tập cụ thể để nắm vững các lệnh và công cụ trong Inventor.

3.2. Tham gia các khóa học trực tuyến

Các khóa học trực tuyến cung cấp kiến thức chuyên sâu và hướng dẫn chi tiết về cách sử dụng Inventor.

IV. Ứng dụng thực tiễn của Inventor trong thiết kế

Phần mềm Inventor được ứng dụng rộng rãi trong ngành cơ khí và thiết kế sản phẩm. Nó giúp người dùng tạo ra các mô hình 3D chính xác, từ đó hỗ trợ trong việc sản xuất và phát triển sản phẩm.

4.1. Tạo mô hình 3D cho sản phẩm

Inventor cho phép người dùng tạo ra các mô hình 3D phức tạp, giúp dễ dàng hình dung và kiểm tra sản phẩm trước khi sản xuất.

4.2. Hỗ trợ trong quá trình sản xuất

Các bản vẽ kỹ thuật được tạo ra từ Inventor giúp cho quá trình sản xuất diễn ra nhanh chóng và chính xác hơn.

V. Kết luận và Tương lai của việc sử dụng Inventor

Việc sử dụng phần mềm Inventor sẽ tiếp tục phát triển trong tương lai, đặc biệt là trong bối cảnh công nghệ ngày càng tiên tiến. Người học cần cập nhật kiến thức và kỹ năng để đáp ứng nhu cầu của thị trường.

5.1. Xu hướng phát triển của phần mềm CAD

Phần mềm CAD như Inventor sẽ ngày càng được cải tiến với nhiều tính năng mới, giúp người dùng dễ dàng hơn trong việc thiết kế.

5.2. Tầm quan trọng của việc học tập liên tục

Người học cần duy trì thói quen học tập liên tục để không bị lạc hậu trong ngành thiết kế và sản xuất.

Nội dung chính

Tổng quan về giáo trình

Giáo Trình Inventor: Hướng Dẫn Vẽ 2D và 3D Dễ Hiểu (tên mô đun chính thức: CAD 3D (Inventor), mã mô đun: MĐ 09) do nhóm tác giả Trường Cao đẳng nghề Cần Thơ biên soạn, gồm ông Võ Thanh Giang (Chủ biên) và ông Huỳnh Chí Linh. Giáo trình được xây dựng và ban hành vào năm 2021 theo chuẩn chương trình đào tạo chất lượng cao dành cho nghề Cắt gọt kim loại trình độ Cao đẳng.

+-------------------------------------------------------------------------------+
|                       CHƯƠNG TRÌNH ĐÀO TẠO CHẤT LƯỢNG CAO                      |
|                      Nghề: Cắt gọt kim loại (Hệ Cao đẳng)                     |
+-------------------------------------------------------------------------------+
+-------------------------------------------------------------------------------+
|                       MÔ ĐUN: CAD 3D (INVENTOR) - MÃ: MĐ 09                   |
|                   Thời lượng: 45 giờ (15 LT | 28 TH | 02 KT)                  |
+-------------------------------------------------------------------------------+
|     BÀI 01      |           |      BÀI 02      |            |     BÀI 03      |
| (15 giờ: 4L/11T)|           | (20 giờ: 8L/11T) |            | (10 giờ: 3L/6T) |

Về vị trí trong chương trình đào tạo, mô đun CAD 3D (Inventor) là mô đun kỹ thuật cơ sở chuyên ngành bắt buộc, được bố trí giảng dạy sau khi sinh viên đã hoàn thành các học phần tiên quyết bao gồm Vẽ kỹ thuật, AutoCAD và Tin học đại cương.

Về mục tiêu học tập, giáo trình trang bị cho người học:

• Kiến thức: Giải thích được các ưu điểm của phần mềm Autodesk Inventor trong chuyên ngành cơ khí; trình bày phương pháp vẽ các đối tượng hình học cơ sở, phương pháp phối hợp đối tượng để tạo hình chi tiết máy và nguyên lý sử dụng các công cụ hiệu chỉnh có độ chính xác cao.
• Kỹ năng: Vận dụng công cụ phần mềm để tính toán, thiết kế mô hình 3D, tính toán khai triển sản phẩm gò hàn, xác định thông số diện tích, chu vi, thể tích khối và trích xuất hoàn chỉnh bản vẽ kỹ thuật 2D phục vụ gia công.
• Năng lực tự chủ và trách nhiệm: Hình thành tác phong làm việc cẩn thận, tỉ mỉ, kiên trì, bảo đảm tính chính xác trong thiết kế cơ khí và chủ động tìm hiểu thực tế sản xuất tại xưởng.

Cấu trúc giáo trình có tổng thời lượng 45 giờ, bao gồm 15 giờ lý thuyết, 28 giờ thực hành/thảo luận/bài tập và 2 giờ kiểm tra định kỳ. Nội dung được tổ chức theo trình tự sư phạm từ phác thảo hình học 2D (Sketch), xây dựng thực thể 3D (Part Modeling) đến xuất bản vẽ kỹ thuật tiêu chuẩn (Drawing).

---

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Nội dung giáo trình được phân bổ thành 3 bài học chính tương ứng với quy trình thiết kế cơ khí trên phần mềm Autodesk Inventor Professional:

1. Bài 1: Môi trường vẽ 2D (Mã bài: MĐ09-01; Thời lượng: 15 giờ — 4 giờ Lý thuyết, 11 giờ Thực hành)

Nội dung bài học tập trung vào việc khởi tạo không gian phác thảo trên tệp tiêu chuẩn Standard (mm).ipt và lựa chọn các mặt phẳng chuẩn ($XY$, $XZ$, $YZ$). Các công cụ hình học 2D được hướng dẫn bao gồm:

• Tạo đối tượng cơ bản: Đoạn thẳng (Line), đường cong nội suy và đường cong nút điều khiển (Spline Control Vertex, Spline Interpolation), đường tròn (Circle Center Point, Tangent Circle), Ellipse, cung tròn (3-Point Arc, Tangent Arc, Center Point Arc), hình chữ nhật (Two Point Rectangle, Three Point Rectangle), rãnh then (Center to Center Slot, Overall Slot), đa giác đều nội tiếp và ngoại tiếp (Polygon: Inscribed/Circumscribed), bo góc (Fillet), vát mép (Chamfer) và chèn văn bản (Text, Geometry-Text uốn cong theo biên dạng).
• Ràng buộc hình học (Constrain): Bao gồm 11 ràng buộc cơ bản: Ràng buộc điểm thuộc đối tượng, song song, vuông góc, tiếp xúc, thẳng hàng, đồng tâm, phương ngang, phương đứng, bằng nhau, đối xứng và khóa cứng vị trí đối tượng.
• Ràng buộc kích thước: Gán và điều chỉnh kích thước chính xác cho các thực thể (General Dimension).
• Hiệu chỉnh đối tượng (Modify): Di chuyển (Move), sao chép (Copy), xoay (Rotate), cắt xén phần thừa (Trim - phím tắt X), kéo dài đối tượng (Extend), tạo đối tượng song song (Offset - phím tắt O).
• Sao chép mảng hình học (Pattern): Sao chép theo hàng/cột (Rectangular Pattern), sao chép xoay quanh tâm (Circular Pattern) và sao chép đối xứng qua trục (Mirror).

2. Bài 2: Môi trường vẽ 3D (Mã bài: MĐ09-02; Thời lượng: 20 giờ — 8 giờ Lý thuyết, 11 giờ Thực hành, 1 giờ Kiểm tra)

Chương này hướng dẫn chuyển đổi các phác thảo 2D khép kín thành mô hình thực thể khối đặc (Solid) hoặc mô hình bề mặt (Surface):

• Nhóm lệnh tạo hình 3D (Create): Lệnh đùn khối (Extrude với các tùy chọn Join, Cut, Intersect, New Solid), lệnh quay quanh trục (Revolve), lệnh nối biên dạng qua các mặt phẳng khác nhau (Loft điều hướng bằng Rails, Center line hoặc Area Loft), lệnh quét biên dạng dọc theo đường dẫn (Sweep), và lệnh tạo gân chịu lực (Rib song song mặt phẳng phác thảo).
• Nhóm lệnh hiệu chỉnh khối 3D (Modify): Lệnh tạo lỗ khoan, lỗ ren, lỗ bậc, lỗ ren côn (Hole - phím tắt H), lệnh bo tròn cạnh và mặt (Fillet gồm Edge Fillet, Face Fillet, Full Round Fillet - phím tắt F), vát cạnh (Chamfer với 3 chế độ: Distance, Distance and Angle, Two Distances), tạo vỏ mỏng (Shell - Inside, Outside, Both), và tạo góc nghiêng thoát khuôn (Draft qua Fixed Edge, Fixed Plane, Parting Line).
• Nhóm lệnh sao chép 3D (Pattern 3D): Sao chép khối/tính năng theo mảng chữ nhật (Rectangular Pattern), sao chép quanh trục quay (Circular Pattern) và lấy đối xứng qua mặt phẳng chuẩn (Mirror).

3. Bài 3: Xuất bản vẽ 2D (Mã bài: MĐ09-03; Thời lượng: 10 giờ — 3 giờ Lý thuyết, 6 giờ Thực hành, 1 giờ Kiểm tra)

Trang bị kỹ năng lập tài liệu sản xuất từ mô hình không gian 3 chiều:

• Thiết lập môi trường bản vẽ: Định dạng khổ giấy vẽ kỹ thuật (A4, A3, A2,...), tạo lập khung bản vẽ và khung tên theo tiêu chuẩn kỹ thuật cơ khí.
• Tạo các hình chiếu (Views): Trích xuất hình chiếu chính từ mô hình 3D (Base View), tạo các hình chiếu phụ, hình chiếu cạnh, hình chiếu bằng và hình chiếu trục đo (Projected View).
• Hoàn thiện bản vẽ: Ghi kích thước dung sai chế tạo, chèn ký hiệu bề mặt, ghi chú thích kỹ thuật và tạo hệ thống đường tâm/trục đối xứng (Centerline, Center Mark).

+-----------------------------------------------------------------------------------+
|                        BẢNG PHÂN PHỔI THỜI LƯỢNG CHI TIẾT                        |
+----+--------------------------------+-----------+------------+-----------+--------+
| STT| Tên bài học                    | Lý thuyết | Thực hành  | Kiểm tra  | Tổng số|
+----+--------------------------------+-----------+------------+-----------+--------+
| 01 | Bài 1: Môi trường vẽ 2D        |   04 giờ  |   11 giờ   |    --     | 15 giờ |
| 02 | Bài 2: Môi trường vẽ 3D        |   08 giờ  |   11 giờ   |   01 giờ  | 20 giờ |
| 03 | Bài 3: Xuất bản vẽ 2D          |   03 giờ  |   06 giờ   |   01 giờ  | 10 giờ |
+----+--------------------------------+-----------+------------+-----------+--------+
|    | TỔNG CỘNG                      |   15 giờ  |   28 giờ   |   02 giờ  | 45 giờ |
+----+--------------------------------+-----------+------------+-----------+--------+

Kiến thức nền tảng được xây dựng

Giáo trình cung cấp các nguyên lý kỹ thuật cốt lõi:

• Nguyên lý phác thảo tham số (Parametric Sketching): Xây dựng biên dạng hình học dựa trên mối quan hệ hình học (tiếp xúc, vuông góc, đối xứng) kết hợp với giá trị kích thước số học.
• Nguyên lý hình học giải tích và mô hình hóa vật thể rắn (Solid Modeling): Ứng dụng các phép toán hợp khối (Join), trừ khối (Cut), giao khối (Intersect) và các phép biến đổi không gian (tịnh tiến, quay quanh trục, quét theo đường sinh).
• Quy chuẩn bản vẽ kỹ thuật cơ khí: Tuân thủ quy tắc biểu diễn hình chiếu trực giao, quy tắc bố trí đường dóng, đường ghi kích thước và ký hiệu đường tâm trong cơ khí chế tạo.

Kỹ năng phát triển

• Kỹ năng thao tác kỹ thuật: Thành thạo giao diện Autodesk Inventor, thanh trình duyệt Browser, thanh điều hướng (Navigation Bar), phối hợp linh hoạt các phím tắt chuyên dụng (X, O, H, F).
• Kỹ năng phân tích kết cấu: Khả năng bóc tách một chi tiết cơ khí phức tạp thành các khối hình học cơ sở, nhận diện bề mặt chuẩn phác thảo tối ưu để giảm thiểu số lượng bước dựng hình.
• Năng lực ứng dụng sản xuất: Thiết kế hoàn chỉnh các chi tiết máy dạng trục, chi tiết dạng hộp, các gân tăng cứng chịu lực và trích xuất hồ sơ bản vẽ phục vụ trực tiếp cho quá trình gia công cắt gọt kim loại.

---

Phương pháp giảng dạy và học tập

Phương pháp tiếp cận sư phạm

Giáo trình áp dụng mô hình đào tạo thực hành tích hợp, lấy kỹ năng thực hiện làm trung tâm. Cấu trúc mỗi bài học được chia thành 4 bước mạch lạc:

1. Trình bày nguyên lý và chức năng lệnh: Giải thích bản chất hình học, các điều kiện cần có trước khi thực hiện lệnh (ví dụ: điều kiện biên dạng khép kín đối với lệnh Extrude, điều kiện trục đối xứng đối với lệnh Revolve).
2. Hướng dẫn thao tác từng bước (Step-by-step): Liệt kê chi tiết thứ tự click chuột, chọn đối tượng, nhập tham số hộp thoại và kết thúc lệnh.
3. Thị phạm qua ví dụ mẫu có kích thước cụ thể: Cung cấp hình vẽ mẫu kèm các thông số kỹ thuật thực tế để người học quan sát kết quả trực quan.
4. Bài tập áp dụng và mở rộng: Đưa ra các bản vẽ cơ khí đa dạng nhằm củng cố kỹ năng và phát triển tư duy dựng hình độc lập.

Bài tập và ví dụ thực hành tiêu biểu

Hệ thống bài tập trong giáo trình gắn liền với các dạng kết cấu cơ khí thực tế:

• Bài 1: Thực hành vẽ các biên dạng phẳng đối xứng kết hợp giữa đoạn thẳng, cung tròn và đường tròn đồng tâm; áp dụng đầy đủ các ràng buộc bằng nhau và đối xứng để cố định hoàn toàn bậc tự do của bản vẽ.
• Bài 2: Hướng dẫn từng bước dựng hình chi tiết khối phức tạp:
  • Bước 1: Dựng khối hộp cơ sở kích thước $96 \times 64 \times 16\text{ mm}$.
  • Bước 2: Dựng khối chữ nhật bo cung tròn bán kính $R32$.
  • Bước 3: Dựng vấu lồi cung tròn bán kính $R12$.
  • Bước 4: Tạo gân chịu lực tam giác kết nối các vách khối.
  • Bài tập mở rộng: Luyện tập tạo lỗ xuyên/lỗ bậc (Hole), gân tăng cứng (Rib) và lấy đối xứng mảng chi tiết (Mirror).

                              Ví dụ quy trình dựng khối 3D trong Bài 2:

Phương pháp đánh giá kết quả học tập

Tiêu chuẩn đánh giá kết quả học tập được xác định theo 3 tiêu chí:

• Đánh giá kiến thức: Kiểm tra viết hoặc trắc nghiệm lý thuyết về cấu trúc lệnh, các tùy chọn trong hộp thoại tham số và trình tự thực hiện quy trình thiết kế.
• Đánh giá kỹ năng: Kiểm tra thực hành trên máy tính thông qua bài tập cá nhân và bài tập nhóm. Đánh giá tốc độ dựng hình, tính chính xác về kích thước và khả năng ứng dụng công nghệ thông tin trong thuyết trình giải pháp kỹ thuật trước tập thể.
• Đánh giá thái độ: Đo lường tính kỷ luật, sự kiên trì, mức độ tỉ mỉ, cẩn thận và tính chủ động sáng tạo trong quá trình thực hành tại phòng máy và thực tập xưởng.

---

Điểm nổi bật và tính ứng dụng thực tế

Bối cảnh xây dựng và tính cập nhật

Giáo trình được biên soạn dựa trên chương trình đào tạo chất lượng cao ban hành năm 2021 của Trường Cao đẳng nghề Cần Thơ. Nội dung tài liệu bám sát giao diện và tính năng của phần mềm chuyên dụng Autodesk Inventor Professional, cập nhật các phương thức thiết kế CAD 3D tham số hiện đại đang được áp dụng phổ biến trong sản xuất công nghiệp.

|                  ĐIỂM NỔI BẬT & ỨNG DỤNG CỦA TÀI LIỆU CAD 3D                  |
|  2. Hỗ trợ gia công: Tính chu vi, diện tích, khối lượng, phôi gò hàn          |
|  3. Phân bổ thực hành cao: 28/45 giờ (chiếm >62% tổng thời lượng mô đun)      |
|  4. Định dạng tham số chuẩn: IPT (Part Model) và IDW/DWG (Drawing Sheet)      |

Ứng dụng thực tế trong sản xuất cơ khí

Mô đun CAD 3D (Inventor) giải quyết các bài toán kỹ thuật trực tiếp tại doanh nghiệp:

• Rút ngắn thời gian thiết kế sản phẩm: Cho phép quan sát trực quan vật thể trong không gian 3 chiều trước khi tiến hành gia công thực tế trên máy công cụ.
• Tính toán thông số hình học và cơ học: Hỗ trợ tính toán nhanh diện tích xung quanh, thể tích chi tiết, diện tích mặt cắt và chu vi để phục vụ việc tính toán khối lượng vật liệu, khai triển phôi cho các sản phẩm gò hàn.
• Liên kết dữ liệu thiết kế và gia công: Mô hình 3D tạo ra từ Inventor là dữ liệu đầu vào chuẩn xác cho các phần mềm CAM để lập trình gia công CNC (phay, tiện, cắt dây) trong nghề Cắt gọt kim loại.

---

Đối tượng sử dụng giáo trình

Sinh viên và người học kỹ thuật

• Đối tượng chính: Sinh viên hệ Cao đẳng nghề Cắt gọt kim loại, sinh viên các chuyên ngành Công nghệ kỹ thuật Cơ khí, Chế tạo máy, Cơ điện tử tại các trường cao đẳng, đại học kỹ thuật.
• Yêu cầu tiên quyết: Người học cần hoàn thành các môn học cơ sở:
  • Vẽ kỹ thuật: Nắm vững các tiêu chuẩn biểu diễn hình chiếu, hình cắt, mặt cắt và quy tắc ghi dung sai kích thước.
  • AutoCAD: Hiểu biết về hệ tọa độ và tư duy dựng hình 2D bằng máy tính.
  • Tin học đại cương: Kỹ năng quản lý tệp tin và sử dụng hệ điều hành Windows.

Giảng viên chuyên ngành

Giáo trình là tài liệu giảng dạy chuẩn hóa với đề cương chi tiết (45 giờ), hệ thống bài tập mẫu và tiêu chí kiểm tra đánh giá cụ thể theo từng bài. Giảng viên có thể sử dụng cấu trúc này để xây dựng giáo án lý thuyết, bài giảng thực hành phòng máy và đề thi đánh giá kết thúc mô đun.

Cán bộ kỹ thuật và tự học

Tài liệu phù hợp cho công nhân kỹ thuật, kỹ thuật viên xưởng cơ khí cần chuyển đổi phương pháp làm việc từ phần mềm vẽ 2D truyền thống sang thiết kế mô hình hóa tham số 3D phục vụ chế tạo thực tế.

---

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng nào?

Tài liệu được biên soạn phục vụ sinh viên hệ Cao đẳng nghề Cắt gọt kim loại và các ngành kỹ thuật cơ khí chế tạo máy, đồng thời là tài liệu tham khảo kỹ thuật cho kỹ thuật viên và người học muốn làm chủ phần mềm Autodesk Inventor.

2. Cần chuẩn bị kiến thức nền tảng nào trước khi học mô đun này?

Người học bắt buộc phải hoàn thành các môn học: Vẽ kỹ thuật cơ khí (đọc và hiểu bản vẽ), AutoCAD (tư duy đồ họa 2D cơ bản) và Tin học (thao tác máy tính cơ bản).

3. Giáo trình này có điểm gì khác biệt về mặt cấu trúc đào tạo?

Tài liệu được thiết kế theo chuẩn đào tạo nghề chất lượng cao với tỷ lệ thời lượng thực hành và bài tập chiếm hơn 62% (28/45 giờ). Cấu trúc bài giảng đi thẳng vào các thao tác kỹ thuật cụ thể, đi kèm ví dụ chi tiết có số liệu kích thước rõ ràng thay vì chỉ trình bày lý thuyết chung chung.

4. Phương pháp tự học giáo trình này như thế nào để đạt hiệu quả cao?

Người học nên cài đặt phần mềm Autodesk Inventor Professional, thực hiện tuần tự từ Bài 1 để nắm vững kỹ năng ràng buộc hình học (Sketch Constrain). Sau khi thành thạo việc tạo các biên dạng khép kín, tiếp tục thực hành tuần tự các lệnh tạo khối tại Bài 2 và hoàn thiện bằng việc xuất bản vẽ tại Bài 3 theo đúng các bước hướng dẫn trong tài liệu.

5. Tài liệu có cung cấp hệ thống đánh giá kết quả học tập không?

Có. Giáo trình quy định rõ ràng phương pháp đánh giá định kỳ gồm 2 bài kiểm tra (1 bài tại Bài 2 và 1 bài tại Bài 3), kết hợp kiểm tra lý thuyết (viết, trắc nghiệm), kiểm tra kỹ năng thực hành bài tập cá nhân/nhóm và đánh giá thái độ học tập.

---

Kết luận

Giáo Trình Inventor: Hướng Dẫn Vẽ 2D và 3D Dễ Hiểu (Mã mô đun: MĐ 09) của Trường Cao đẳng nghề Cần Thơ là tài liệu học tập chuẩn mực về kỹ thuật CAD 3D cơ khí. Nội dung giáo trình đã hệ thống hóa toàn diện các kiến thức nền tảng: từ phác thảo hình học 2D, mô hình hóa thực thể rắn 3D đến quy trình xuất bản vẽ kỹ thuật gia công.

Lộ trình học tập 45 giờ được phân bổ khoa học, gắn liền thực hành với thực tế sản xuất của ngành Cắt gọt kim loại. Người học sau khi hoàn thành mô đun này có thể tự tin áp dụng phần mềm Autodesk Inventor vào công tác thiết kế chi tiết máy, tính toán hình học phôi liệu và lập hồ sơ kỹ thuật phục vụ sản xuất cơ khí.

Trích đoạn nội dung tài liệu

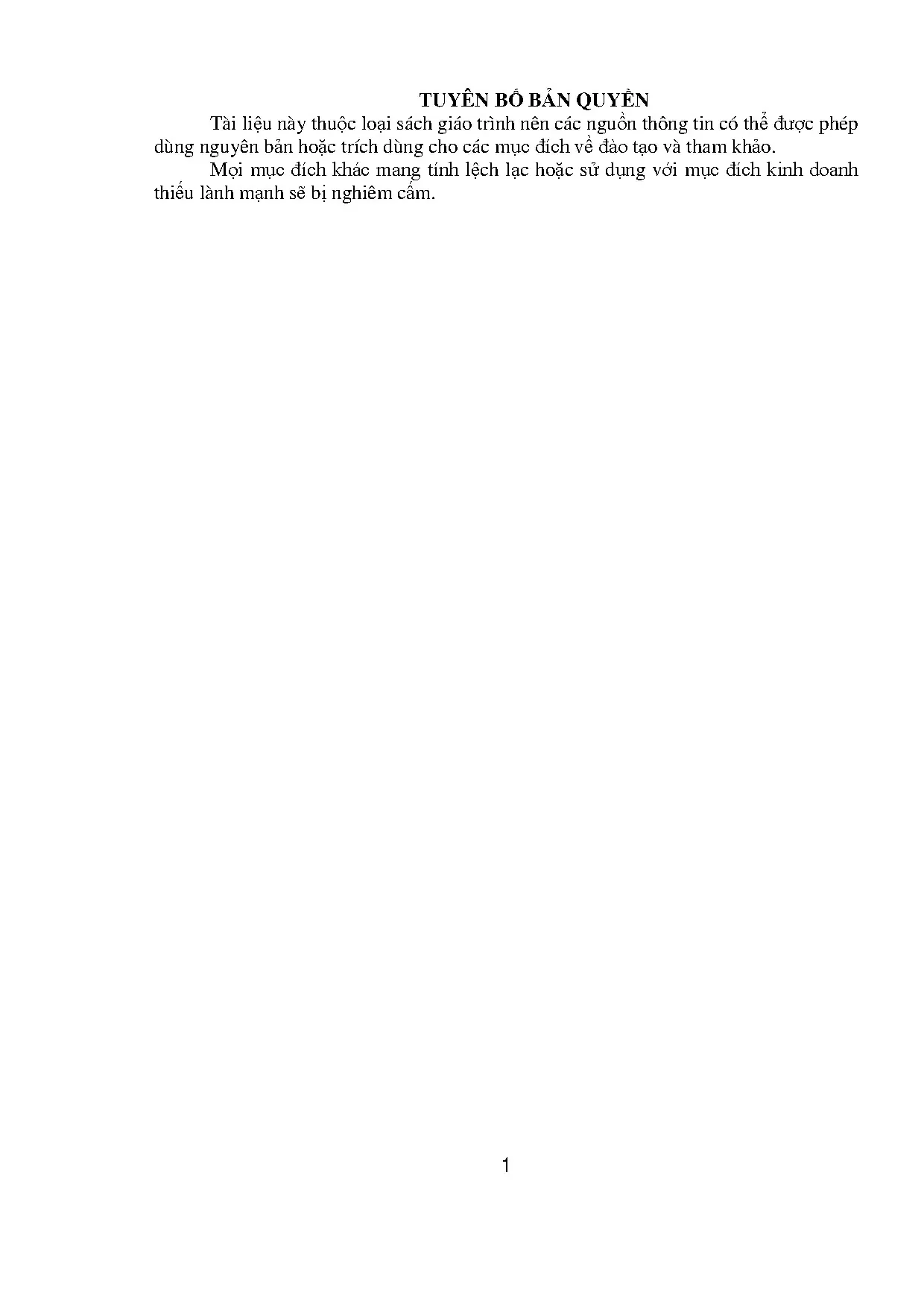

TUYÊN BỐ BẢN QUYỀN Tài liệu này thuộc loại sách giáo trình nên các nguồn thông tin có thể được phép dùng nguyên bản hoặc trích dùng cho các mục đích về đào tạo và tham khảo. Mọi mục đích khác mang tính lệch lạc hoặc sử dụng với mục đích kinh doanh thiếu lành mạnh sẽ bị nghiêm cấm. 1 LỜI GIỚI THIỆU Giáo trình Inventor được biên soạn dựa theo chương trình đào tạo chất lượng cao đã xây dựng và ban hành năm 2021 của trường Cao đẳng nghề Cần Thơ dành cho nghề Cắt gọt kim loại hệ Cao đẳng. Giáo trình được biên soạn làm tài liệu học tập, giảng dạy nên giáo trình đã được xây dựng ở mức độ đơn giản và dễ hiểu, trong mỗi bài học đều có ví dụ và bài tập tương ứng để áp dụng và làm sáng tỏ phần lý thuyết.

Trong quá trình thực hiện, ban biên soạn đã nhận được nhiều ý kiến đóng góp thẳng thắn, khoa học và trách nhiệm của nhiều chuyên gia, biên soạn giáo trình dựa trên năng lực thực hiện, tuy nhiên, không tránh được những thiếu sót. Rất mong nhận được những ý kiến đóng góp để giáo trình được hoàn thiện hơn, đáp ứng được yêu cầu thực tế sản xuất của các doanh nghiệp hiện tại và trong tương lai. Cần Thơ, ngày tháng năm 20 Tham gia biên soạn 1.Chủ biên: Võ Thanh Giang 2.Huỳnh Chí Linh 2 MỤC LỤC Trang TUYÊN BỐ BẢN QUYỀN. 1 LỜI GIỚI THIỆU.

3 BÀI 1: MÔI TRƯỜNG VẼ 2D .Khởi động Inventor .Vẽ đoạn thẳng .Vẽ đường tròn .Vẽ đường tròn tâm và bán kính .Vẽ đường tròn tiếp xúc với 3 đoạn thẳng.Vẽ cung tròn .Vẽ cung tròn 3 điểm. Vẽ cung tròn tiếp xúc. Vẽ cung tròn tâm, điểm đầu, điểm cuối .Vẽ hình chữ nhật .Vẽ hình chữ nhật hai điểm .Vẽ hình chữ nhật ba điểm .Vẽ rãnh hai tâm .Vẽ rãnh Overall .Vẽ đa giác đều. Ràng buộc vị trí .Ghi kích thước .Hiệu chỉnh đối tượng.Di chuyển đối tượng .Sao chép đối tượng .Xoay đối tượng .Cắt một phần đối tượng .Kéo dài đối tượng .Sao chép song song .Sao chép đối tượng .Sao chép theo dòng và cột .Sao chép quay quanh tâm .Sao chép đối xứng.

26 BÀI 2: MÔI TRƯỜNG VẼ 3D .Công cụ tạo mô hình 3D .Sao chép mô hình 3D .Lệnh Rectangular Pattern .Lệnh Circular Pattern. 45 BÀI 3: XUẤT BẢN VẼ 2D .Thiết lập bản vẽ .Khởi động môi trường bản vẽ .Định dạng khổ giấy vẽ .Tạo khung bản vẽ .Tạo khung tên .Tạo hình chiếu 2D từ mô hình 3D .Lệnh Base View .Lệnh Projected View .Ghi kích thước .Ghi kích thước .Ghi chú thích và tạo đường tâm. 62 TÀI LIỆU THAM KHẢO. 66 4 GIÁO TRÌNH MÔ ĐUN Tên mô đun: CAD 3D (Inventor) Mã mô đun: MĐ 09 Vị trí, tính chất, ý nghĩa và vai trò của mô đun: -Vị trí: Mô đun Inventor được học sau khi sinh viên đã học xong các môn học Vẽ kỹ thuật, Autocad, Tin học.

-Tính chất: Là mô đun kỹ thuật cơ sở thuộc các môn học, mô đun đào tạo nghề bắt buộc. -Ý nghĩa: Là mô đun giúp cho sinh viên có khả năng vẽ các bản vẽ kỹ thuật bằng phần mềm Inventor. -Vai trò: Mô đun Inventor là một mô đun chuyên ngành, là một phần kiến thức không thể thiếu được trong việc đào tạo hình thành tay nghề cho học viên. Mô đun giúp cho học sinh hoàn thành bản vẽ nhanh chóng, thiết kế sản phẩm Cơ khí, giúp tính toán khai triển các sản phẩm gò hàn, tính chu vi, diện tích của đường, mặt, khối,… Mục tiêu của mô đun: Kiến thức: - Giải thích được những ưu điểm khi dùng Inventor thực hiện bản vẽ trong chuyên ngành cơ khí.

- Trình bày được các phương pháp vẽ các đối tượng cơ bản (đoạn thẳng, đường tròn, elip, đa giác …), các phương pháp phối hợp các đối tượng lại tạo thành bản vẽ chi tiết máy, các công cụ hỗ trợ cho phép hiệu chỉnh bản vẽ với độ chính xác cao. Kỹ năng: - Vận dụng những kiến thức của mô đun để tính toán, thiết kế và thực hiện được bản vẽ kỹ thuật 2D, 3D. Năng lực tự chủ và trách nhiệm: - Tích cực trong học tập, tìm hiểu thêm trong quá trình thực tập xưởng. - Rèn luyện tính kỷ luật, kiên trì, cẩn thận, nghiêm túc, chủ động và tích cực sáng tạo trong học tập.

Nội dung mô đun: Thời gian (giờ) Thực Số hành, thí Tên các bài trong mô đun Lý Kiểm TT Tổng số nghiệm, thuyết tra thảo luận, bài tập 1 BÀI 1: MÔI TRƯỜNG VẼ 2D 15 4 11 1.Khởi động Inventor 2.Vẽ đoạn thẳng 3.Vẽ đường tròn 1 1 5.Vẽ cung tròn 6.Vẽ hình chữ nhật 1 1 7. Ràng buộc vị trí 8.Ghi kích thước 1 1 5 9.Hiệu chỉnh đối tượng 10.Sao chép đối tượng 1 1 11.Thực hành 11 11 2 BÀI 2: MÔI TRƯỜNG VẼ 3D 20 8 11 1 1.Công cụ tạo mô hình 3D 3 3 1.Sao chép mô hình 3D 2 2 3.Lệnh Rectangular Pattern 3.Lệnh Circular Pattern 3.Thực hành 11 11 Kiểm tra 1 1 3 BÀI 3: XUẤT BẢN VẼ 2D 10 3 6 1 1.Thiết lập bản vẽ 1 1 2.Tạo hình chiếu 2D 1 1 3.Ghi kích thước 1 1 4.Thực hành 6 6 Kiểm tra 1 1 Cộng 45 15 28 2 6 BÀI 1: MÔI TRƯỜNG VẼ 2D Mã bài: MĐ09-01 Giới thiệu: Môi trường vẽ phác biên dạng 2D là môi trường làm việc trong không gian hai chiều, dùng các hệ trục tọa độ làm các mặt chuẩn để vẽ phác các biên dạng, như mặt phẳng xy, xz hoặc yz. Trong Inventor, việc thiết lập môi trường vẽ phác biên dạng 2D (Sketch) là bước đầu tiên cần thực hiện trước khi muốn tạo một vật thể hay chi tiết (Part) bất kỳ. Mục tiêu: - Trình bày được các phương pháp, các công cụ để vẽ các đối tượng cơ bản (đoạn thẳng, đường tròn, cung tròn, elip, đa giác …).

- Sử dụng truy bắt điểm vẽ nhanh và chính xác. - Phân tích được các phương pháp kỹ thuật để hiệu chỉnh đối tượng trong bản vẽ. - Vận dụng được các lệnh đã học trong chương này để vẽ các bài tập thực hành của chương. - Rèn luyện tính kỷ luật, kiên trì, cẩn thận, nghiêm túc, chủ động và tích cực sáng tạo trong học tập.

Nội dung chính: 1.Khởi động Inventor -Vào menu Start/All Program/Autodesk/Autodesk Inventor/Autodesk Inventor Professional. -Nhấp chuột vào biểu tượng Khi khởi động xong, sẽ xuất hiện giao diện của phần mềm Autodesk Inventor Hình 1.1: Giao diện khởi động ban đầu Inventor Chọn New 7 Hình 1.2: Hộp thoại tạo file mới Chọn Standard (mm).ipt để vào môi trường thiết kế chi tiết Hình 1.3: Các thành phần giao diện -Thanh công cụ vẽ 2D Hình 1.4: Thanh công cụ vẽ 2D -Thanh công cụ vẽ 3D Hình 1.5: Thanh công cụ vẽ 3D 8 -Thanh trình duyệt Browser, thể hiện và quản lý các lệnh tạo thành chi tiết.6: Thanh trình duyệt, điều hướng -Thanh điều hướng, có các công cụ điều chỉnh hướng nhìn chi tiết, giúp quá trình thiết kế nhanh hơn. -Khi khởi động một môi trường vẽ phác, tab lệnh Sketch tự động kích hoạt. Đây là nơi chứa tất cả các lệnh vẽ biên dạng hình học 2D, các lệnh ràng buộc vị trí tương quan 2D và một số lệnh chức năng khác.7: Môi trường vẽ 2D 2.Vẽ đoạn thẳng Vẽ các đoạn thẳng, đoạn thẳng này được xác định bởi hai điểm.

Thao tác: Sketch > Create > Line/Spline drop-down > Line Bước 1: Chọn điểm đầu của đoạn thẳng. 9 Bước 2: Chọn điểm thứ hai của đoạn thẳng cần vẽ hoặc nhập độ dài của đoạn thẳng đó rồi Esc. Bước 3: Tiếp tục chọn điểm thứ ba, bốn, năm …. Bước 4: Click chuột phải và chọn OK để hoàn tất.8: Vẽ đoạn thẳng 3.Vẽ Spline -Spline, Control Vertex: Vẽ đường cong có biên dạng được điều khiển bởi các điểm nút.

Chọn Thao tác: Bước 1: Chọn điểm bắt đầu của đường cong. Bước 2: Chọn điểm tiếp theo là các nút điều khiển đường cong theo mong muốn. Bước 3: Nhấp chọn biểu tượng để hoàn tất. -Spline, Interpolation: Vẽ đường cong qua nhiều điểm mà tiếp tuyến của đường cong tại điểm đầu và điểm cuối luôn tiếp xúc (không cắt) với biên dạng của nó.

Chọn Thao tác: Bước 1: Chọn điểm bắt đầu của đường cong. Bước 2: Chọn các điểm tiếp theo mà đường cong đi qua. Bước 3: Nhấp chọn biểu tượng hoặc nhấp phải chuột rồi chọn Create để hoàn tất.Vẽ đường tròn 4.Vẽ đường tròn tâm và bán kính Thao tác: Sketch > Create > Circle drop-down > Circle Center Point Bước 1: Chọn tâm đường tròn. Bước 2: Chọn tiếp một điểm nằm trên đường tròn cần vẽ hoặc nhập giá trị đường kính của đường tròn đó rồi nhấn Esc kết thúc.10: Vẽ đường tròn tâm và bán kính 4.Vẽ đường tròn tiếp xúc với 3 đoạn thẳng Hình 1.11: Vẽ đường tròn tiếp xúc Thao tác: Bước 1: Chọn đoạn thẳng thứ nhất.

Bước 2: Chọn đoạn thẳng thứ hai. Bước 3: Chọn đoạn thẳng thứ ba.Vẽ Ellipse Chọn biểu tượng Thao tác: Bước 1: Chọn tâm elip. Bước 2: Chọn điểm thứ nhất xác định phương và độ dài một trục của elip. Bước 3: Chọn điểm thứ hai bất kỳ trên hình elip cần vẽ.Vẽ cung tròn Hình 1.13: Công cụ vẽ cung tròn 5.Vẽ cung tròn 3 điểm Chọn Thao tác: Bước 1: Chọn điểm thứ nhất.

Bước 2: Chọn điểm thứ hai. Bước 3: Chọn điểm thứ ba hoặc nhập giá trị bán kính cung tròn cần vẽ rồi Esc. Vẽ cung tròn tiếp xúc Chọn Thao tác: Bước 1: Chọn các đối tượng mà cung tròn cần tiếp xúc. Bước 2: Di chuyển con trỏ chuột và chọn điểm kết thúc của cung tròn cần vẽ.

Bước 3: Nhấp chuột phải và chọn OK để hoàn tất.14: Vẽ cung tròn 3 điểm, tiếp xúc 5. Vẽ cung tròn tâm, điểm đầu, điểm cuối Chọn Thao tác: Bước 1: Chọn điểm thứ nhất làm tâm cung tròn. Bước 2: Chọn điểm thứ hai là điểm bắt đầu của cung tròn. 12 Bước 3: Chọn điểm thứ ba là điểm cuối của cung tròn hoặc nhập giá trị góc của cung tròn đó rồi nhấn Esc.15: Vẽ cung tròn tâm, điểm đầu, điểm cuối 6.Vẽ hình chữ nhật Hình 1.16: Công cụ vẽ hình chữ nhật 6.Vẽ hình chữ nhật hai điểm Chọn Thao tác: Bước 1: Chọn điểm thứ nhất của đường chéo.

Bước 2: Chọn điểm thứ hai đối diện với điểm thứ nhất, hoặc nhập giá trị theo phương X,Y. Bước 3: Nhấp chuột phải và chọn OK để hoàn tất.17: Vẽ hình chữ nhật hai điểm, ba điểm 13 6.Vẽ hình chữ nhật ba điểm Chọn Thao tác: Bước 1: Chọn điểm thứ nhất của hình chữ nhật. Bước 2: Chọn điểm thứ hai hoặc chọn hướng và nhập giá trị chiều dài cạnh thứ nhất của hình chữ nhật rồi Enter. Bước 3: Chọn điểm thứ ba hoặc chọn hướng và nhập chiều dài cạnh thứ hai của hình chữ nhật rồi Enter.

Bước 4: Nhấp chuột phải và chọn OK để hoàn tất.
