Tổng quan về giáo trình

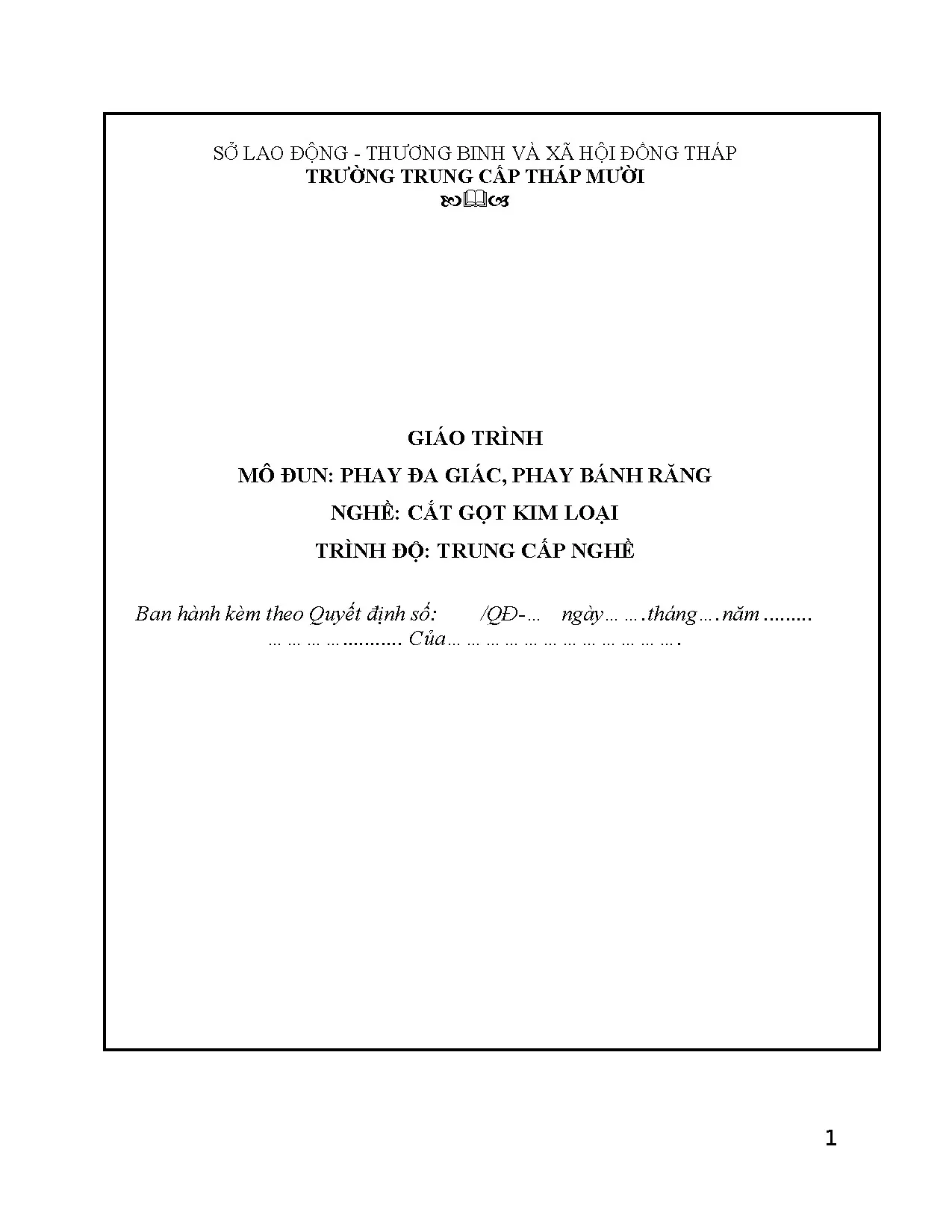

  • Môn học và vị trí trong chương trình đào tạo: Giáo trình "Phay đa giác, phay bánh răng" (Mã mô đun: MĐ 20) là tài liệu đào tạo chuyên môn nghề thuộc nghề Cắt gọt kim loại, trình độ Trung cấp nghề, do Trường Trung cấp Tháp Mười (thuộc Sở Lao động - Thương binh và Xã hội tỉnh Đồng Tháp) biên soạn. Trong khung chương trình đào tạo, mô đun này được bố trí giảng dạy vào học kỳ 3, đóng vai trò hình thành kỹ năng chuyên sâu về gia công các bề mặt định hình phức tạp trên máy phay sau khi học viên đã hoàn thành mô đun tiên quyết MĐ 18.
  • Mục tiêu học tập (Learning outcomes): Sau khi hoàn thành mô đun, người học có khả năng:
    • Về kiến thức: Trình bày cấu tạo, nguyên lý làm việc của đầu phân độ vạn năng; xác định các thông số hình học và động học cơ bản của chi tiết đa giác, bánh răng trụ răng thẳng, bánh răng trụ răng nghiêng và rãnh xoắn; giải thích các yêu cầu kỹ thuật và phân tích nguyên nhân các dạng sai hỏng cùng biện pháp khắc phục.
    • Về kỹ năng: Lắp đặt, căn chỉnh đầu phân độ và ụ sau trên máy phay; tính toán và lắp bộ bánh răng thay thế khi phân độ vi sai và phay rãnh xoắn; lựa chọn chính xác dao phay môđun (dạng đĩa hoặc dạng ngón); vận hành thành thạo máy phay đứng và máy phay nằm để gia công chi tiết đa giác, bánh răng trụ răng thẳng, bánh răng trụ răng nghiêng đúng quy trình kỹ thuật, đạt độ nhám yêu cầu ($Ra = 0,63 - 0,16\ \mu\text{m}$) và đảm bảo an toàn lao động.
    • Về năng lực tự chủ và trách nhiệm: Thực hiện đúng quy trình công nghệ, kỷ luật lao động và an toàn vệ sinh công nghiệp.
  • Cấu trúc và cách tiếp cận: Giáo trình được tổ chức thành 4 bài học chính, đi từ việc làm chủ thiết bị đồ gá phân độ đến quy trình gia công cụ thể từng nhóm chi tiết định hình: từ mặt phẳng đa giác đến bánh răng thân khai dạng thẳng và dạng xoắn. Cách tiếp cận kết hợp giữa công thức tính toán toán học - động học và quy trình 8 bước thao tác thực hành tại xưởng.
  • Điểm đặc sắc của giáo trình: Cung cấp đầy đủ các thuật toán phân độ (đơn giản, phức tạp, vi sai) kèm bảng tra cứu thông số kỹ thuật tiêu chuẩn của dao phay môđun và bảng hệ số tra cứu ($k$) để đo kiểm độ đều của bước răng.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Cấu trúc giáo trình gồm 4 bài học chuyên môn:

  • Bài 1: Phân độ trên đầu phân độ vạn năng (Trang 7 - 20):
    • Nội dung: Công dụng, phân loại đầu phân độ (bàn xoay chia độ nằm/đứng/nghiêng, đầu phân độ mâm cặp 3 chấu, đầu phân độ mũi chống tâm). Cấu tạo thân gang, cơ cấu giảm tốc trục vít - bánh vít với tỉ số truyền $i = 1/40$, đĩa chia độ (các vòng lỗ từ 15 đến 49 lỗ).
    • Phương pháp phân độ:
      1. Phân độ đơn giản: $n = \frac{N}{Z} = \frac{40}{Z}$.
      2. Phân độ phức tạp: Kết hợp hai lần quay đĩa và tay quay với công thức $\frac{40}{Z} = \frac{H_1}{n_1} \pm \frac{H_2}{n_2}$.
      3. Phân độ vi sai: Áp dụng khi không chia được bằng đĩa lỗ thông thường; tính tỉ số truyền bộ bánh răng thay thế theo công thức $i = \frac{a}{b} \times \frac{c}{d} = \frac{40(Z_1 - Z)}{Z_1}$ với số răng giả thiết $Z_1$, sử dụng hệ bánh răng thay thế hệ 4 hoặc hệ 5.
  • Bài 2: Phay chi tiết đa giác (Trang 21 - 27):
    • Nội dung: Yêu cầu kỹ thuật về kích thước, sai lệch hình học, sai lệch vị trí tương quan và độ nhám bề mặt.
    • Thao tác kỹ thuật: Gá đặt đầu phân độ lên bàn máy (dùng trục kiểm và đồng hồ so kiểm tra độ đồng tâm với độ lệch cho phép $< 0,02\text{ mm}$); gá phôi bằng cặp tốc; chọn dao phay (dao phay ngón, dao phay trụ, dao phay mặt đầu); phương pháp phay nghịch; công thức tính góc quay trục chính $\alpha = 180^\circ - \beta$ và số vòng quay tay quay $n = \frac{40 \times \alpha}{360^\circ}$. Phân tích các dạng sai hỏng và bảng chỉ dẫn 8 bước thực hiện.
  • Bài 3: Phay bánh răng trụ răng thẳng (Trang 28 - 45):
    • Thông số hình học: Bước răng $t = S + T$, môđun $m$, chiều cao đầu răng $h' = m$, chiều cao chân răng $h'' = 1,2m$, chiều cao toàn bộ răng $h = 2,2m$, đường kính vòng chia $D_p = mZ$, đường kính đỉnh $D_i = m(Z + 2)$, đường kính chân $D_c = m(Z - 2,5)$, đường kính vòng cơ sở $D_0 = D_p \cos 20^\circ \approx 0,94 D_p$, chiều dày răng $S = 1,57m$, khoảng cách trục $A = \frac{m(Z_1 + Z_2)}{2}$.
    • Dụng cụ cắt và kiểm tra: Quy cách bộ dao phay môđun đĩa 8 dao, 15 dao và bộ 3 dao thô (A, B, C); phương pháp đo kiểm kích thước miệng đo $a$ bằng hệ số $k$, kiểm tra chiều dày răng bằng thước cặp đo răng chuyên dụng hai thang đo, kiểm tra độ ăn khớp trên trục gá.
  • Bài 4: Phay bánh răng trụ răng nghiêng, rãnh xoắn (Trang 46 - 50):
    • Nội dung: Đặc điểm truyền động êm, chịu tải; các thông số hình học gồm góc xoắn $\beta$ ($10^\circ - 30^\circ$, $45^\circ$, $60^\circ$), môđun pháp tuyến $m_n$, môđun biểu kiến $m_s = \frac{m_n}{\cos\beta}$, bước vòng thật $t_n = \pi m_n$, bước vòng chếch $t_s = \pi m_s$, đường kính vòng chia $D_p = \frac{m_n Z}{\cos\beta}$, đường kính đỉnh $D_i = m_n \left(\frac{Z}{\cos\beta} + 2\right)$, nguyên tắc phối hợp xoay góc bàn máy và tính bộ bánh răng lắp ngoài liên động với trục vít me bàn máy dọc.

Kiến thức nền tảng được xây dựng

  • Lý thuyết cơ học và truyền động: Nguyên lý biến đổi chuyển động qua cơ cấu trục vít - bánh vít và hệ thống bánh răng thay thế phân độ vi sai.
  • Hình học bánh răng thân khai: Cơ sở hình thành profin răng thân khai, các mặt cắt pháp tuyến và mặt cắt đầu của bánh răng xoắn.
  • Công nghệ gia công cắt gọt: Nguyên lý định vị - kẹp chặt (chuẩn gá mũi tâm, trục gá, cặp tốc), phương pháp phay nghịch, nguyên tắc lựa chọn chế độ cắt ($v, s, t$) và khử độ rơ cơ khí của bàn máy phay.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Rà tròn phôi, lấy tâm bằng phương pháp chia đường tròn thành 2 hoặc 4 phần; gá đặt và hiệu chỉnh đầu phân độ với độ đồng tâm trục kiểm $< 0,02\text{ mm}$; lắp đặt hệ bánh răng thay thế 3 trục hoặc 4 trục cho phân độ vi sai và xoay bàn máy phay rãnh xoắn.
  • Kỹ năng phân tích (Analytical skills): Tính toán chính xác các thông số động học và hình học răng; xác định tỉ số truyền $i$ và chọn bộ bánh răng thay thế; phân tích nguyên nhân sai hỏng như răng không đều, profin răng bị lệch tâm, răng bị dốc hoặc độ nhám kém.
  • Năng lực thực hành nghề (Practical competencies): Vận hành máy phay đứng và máy phay nằm vạn năng; sử dụng thành thạo thước cặp đo răng chuyên dụng, panme và dưỡng kiểm biên dạng; thực hiện đầy đủ quy trình an toàn và vệ sinh công nghiệp.

Phương pháp giảng dạy và học tập

  • Tiếp cận sư phạm (Pedagogical approach): Giáo trình áp dụng mô hình đào tạo theo mô đun tích hợp (Modular Training), gắn kết lý thuyết tính toán giải tích trực tiếp với thao tác thực hành trên thiết bị máy công cụ.
  • Bài tập và tình huống kỹ thuật (Case studies): Mỗi chủ đề đều tích hợp ví dụ tính toán mẫu, cụ thể:
    • Ví dụ phân độ vi sai: Tính toán chia $Z = 51$ phần đều nhau trên đầu phân độ $N = 40$ với số răng giả thiết $Z_1 = 50$ (bù răng, $i < 0$) và $Z_1 = 55$ (bớt răng, $i > 0$), khai triển chọn các bánh răng thuộc hệ 4 ($a=64, b=40, c=48, d=24$) hoặc hệ 5 ($a=80, b=55, c=60, d=30$).
    • Ví dụ kiểm tra bước răng: Tính toán miệng đo $a$ của thước cặp kiểm tra bánh răng $Z = 49$, $m = 2,5$, $\alpha = 20^\circ$ qua việc tra bảng tìm $n = 6$ và $k = 11$, xác định giá trị $a = 42,306\text{ mm}$.
  • Bài tập thực hành (Practical exercises): Cung cấp quy trình 8 bước tiêu chuẩn cho từng bài:
    1. Nghiên cứu bản vẽ.
    2. Lập quy trình công nghệ.
    3. Chuẩn bị vật tư thiết bị.
    4. Gá và hiệu chỉnh dao (độ đảo mặt đầu $\pm 0,1\text{ mm}$).
    5. Gá phôi và lấy tâm (độ không đồng tâm $< 0,1\text{ mm}$).
    6. Tính toán và lắp bánh răng thay thế (nếu có).
    7. Tiến hành phay (phay thử, phay phá, phay tinh).
    8. Kiểm tra hoàn thiện và vệ sinh công nghiệp.
  • Phương pháp đánh giá (Assessment methods):
    • Đánh giá lý thuyết: Hệ thống câu hỏi trắc nghiệm Đúng/Sai, câu hỏi tự luận phân tích nguyên lý và bài tập tính toán thông số hình học/bộ truyền.
    • Đánh giá kỹ năng: Kiểm tra sản phẩm gia công về kích thước, số răng, góc biên dạng, độ đều răng và cấp độ nhám ($Ra = 0,63 - 0,16\ \mu\text{m}$).
  • Hướng dẫn tự học: Học viên tự tính toán các thông số hình học, tra cứu số hiệu dao trên bảng tiêu chuẩn và lập bảng thứ tự phay cách quãng để triệt tiêu sai số tích lũy và độ rơ trước khi thực hành trên máy.

Điểm nổi bật và cập nhật

  • Tích hợp bảng số liệu kỹ thuật tiêu chuẩn:
    • Bảng thông số dao phay đĩa môđun: Cung cấp kích thước đường kính ngoài ($D$), đường kính lỗ gá ($d$), số răng ($Z$) và bề rộng ($B$) ứng với dải môđun từ $m = 1\text{ mm}$ đến $m = 16\text{ mm}$.
    • Bảng bộ dao phay môđun: Quy định chi tiết phạm vi gia công số răng của bộ 8 dao (từ dao số 1 cho $Z = 12-13$ đến dao số 8 cho $Z \ge 135$ và thanh răng) và bộ 15 dao (dao số 1 đến dao số 8 kèm các số hiệu bán nguyên $1\frac{1}{2}, 2\frac{1}{2},\dots$).
    • Bảng hệ số tra $k$: Dữ liệu từ $Z = 12-18$ ($k = 3, n = 2$) đến $Z = 73-81$ ($k = 17, n = 9$) phục vụ kiểm tra độ đều bước răng.
  • Hệ thống hóa các giải pháp phân độ: Giáo trình phân định và cung cấp phương pháp tính toán cho 3 cấp độ phân độ: đơn giản, phức tạp (phối hợp tay quay và đĩa chia) và vi sai (sử dụng hệ bánh răng thay thế).
  • Tính thực tiễn trong công nghệ chế tạo: Phản ánh các giải pháp kỹ thuật tại xưởng như việc xử lý độ rơ bằng cách quay quá rồi quay ngược lại, phương pháp phay thử vạch mờ trên phôi, cách thức phay cách quãng (ví dụ bánh răng 30 răng phay theo thứ tự 1 - 15 - 7 - 22...) để tránh sai số dồn và biến dạng nhiệt.

Đối tượng sử dụng giáo trình

  • Người học: Học sinh, sinh viên theo học trình độ Trung cấp nghề và Cao đẳng nghề chuyên ngành Cắt gọt kim loại hoặc Cơ khí chế tạo máy.
  • Điều kiện tiên quyết: Người học cần hoàn thành mô đun MĐ 18 (gia công tiện/phay cơ bản), nắm vững kỹ năng đọc bản vẽ cơ khí, sử dụng thước cặp, panme, đồng hồ so và các quy tắc an toàn máy công cụ.
  • Giảng viên chuyên ngành: Sử dụng làm tài liệu giảng dạy chuẩn hóa, xây dựng kế hoạch bài giảng lý thuyết công nghệ và tổ chức hướng dẫn luyện tập kỹ năng tại xưởng thực hành cơ khí.
  • Tự học và tra cứu kỹ thuật: Thợ gia công cơ khí, kỹ thuật viên vận hành máy phay tại các cơ sở sản xuất cần tra cứu phương pháp tính toán đĩa chia, tính toán bộ bánh răng thay thế và quy trình kiểm tra bánh răng.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng nào?

Giáo trình được biên soạn chuyên biệt cho học sinh, sinh viên hệ trung cấp nghề Cắt gọt kim loại, đồng thời là tài liệu tham khảo cho sinh viên cao đẳng kỹ thuật cơ khí và thợ máy phay tại các nhà xưởng.

2. Cần kiến thức nền nào trước khi học mô đun này?

Người học bắt buộc phải hoàn thành mô đun MĐ 18, có nền tảng về đo lường cơ khí, đọc bản vẽ kỹ thuật và kỹ năng vận hành các chuyển động cơ bản của máy phay.

3. Điểm đặc thù về mặt kỹ thuật của giáo trình là gì?

Tài liệu tập trung xử lý toàn diện cơ chế phân độ trên đầu phân độ vạn năng $N = 40$, bao gồm các công thức tính toán bộ bánh răng thay thế phân độ vi sai và cung cấp đầy đủ bảng tra cứu bộ dao phay môđun (8 dao, 15 dao) cùng bảng hệ số $k$ đo bước răng.

4. Phương pháp tự học giáo trình hiệu quả là gì?

Người học cần tự giải các bài tập tính toán thông số hình học của bánh răng, xác định số vòng quay $n$ và lập phương án chọn bánh răng thay thế theo hệ 4 hoặc hệ 5, sau đó đối chiếu với quy trình 8 bước hướng dẫn thực hiện trước khi vận hành máy.

5. Giáo trình có kèm tài liệu bổ trợ nào không?

Giáo trình tích hợp sẵn hệ thống câu hỏi Đúng/Sai, câu hỏi tự luận, bài toán thực hành tính toán bánh răng ăn khớp ($A, m, i$) và các bảng tra cứu kích thước dụng cụ cắt tiêu chuẩn.

Kết luận

  • Giá trị cốt lõi của giáo trình: Giáo trình MĐ 20 cung cấp quy trình công nghệ chuẩn xác, gắn kết chặt chẽ giữa lý thuyết động học máy với kỹ năng thực hành gia công chi tiết đa giác và bánh răng trên máy phay.
  • Lộ trình học tập đề xuất:
    1. Nghiên cứu nguyên lý và kỹ thuật phân độ trên đầu phân độ vạn năng (Bài 1).
    2. Thực hành gá đặt và phay chi tiết đa giác (Bài 2).
    3. Tính toán, gia công và đo kiểm bánh răng trụ răng thẳng (Bài 3).
    4. Thiết lập xoay bàn máy, tính bộ bánh răng lắp ngoài để gia công bánh răng trụ răng nghiêng và rãnh xoắn (Bài 4).
  • Tài liệu tham khảo bổ trợ: Nên kết hợp tham khảo các sổ tay công nghệ chế tạo máy, tiêu chuẩn kỹ thuật về dung sai lắp ghép và quy phạm an toàn lao động trong xưởng cơ khí.
