Mô Tả Học Thuật Giáo Trình: Hệ Thống Chống Ống Và Trám Xi Măng

Tổng quan về giáo trình (250-300 từ)

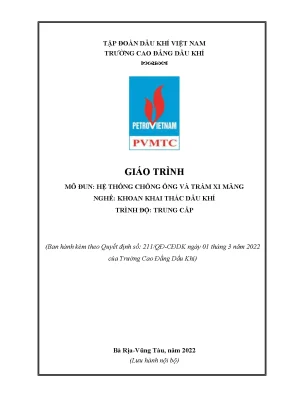

Giáo trình mô đun Hệ thống chống ống và trám xi măng (Mã mô đun: PETD54143) là tài liệu đào tạo chuyên môn nghề thuộc chương trình đào tạo nghề Khoan khai thác dầu khí ở trình độ trung cấp và cao đẳng. Giáo trình được ban hành chính thức theo Quyết định số 211/QĐ-CĐDK ngày 01 tháng 3 năm 2022 của Hiệu trưởng Trường Cao đẳng Dầu khí (Tập đoàn Dầu khí Việt Nam) tại Bà Rịa - Vũng Tàu, do Ks. Phạm Thế Anh làm chủ biên cùng sự tham gia biên soạn của tác giả Phạm Hữu Tài.

Trong cấu trúc chương trình đào tạo chuyên môn ngành nghề (tổng cộng 32 tín chỉ, 885 giờ), mô đun PETD54143 có thời lượng 4 tín chỉ (105 giờ đào tạo, gồm 14 giờ lý thuyết, 87 giờ thực hành/thảo luận và 4 giờ kiểm tra). Môn học được bố trí giảng dạy nối tiếp sau mô đun Thí nghiệm dung dịch khoan (PETD53137) và cung cấp kiến thức nền tảng để học viên tiếp tục hoàn thiện mô đun Hệ thống kiểm soát giếng khoan (PETD55144) cùng Thực tập sản xuất (PETD54246).

Mục tiêu học tập của giáo trình được cấu trúc thành ba nhóm chuẩn đầu ra rõ ràng:

  • Kiến thức (A1–A5): Phân loại các chủng loại ống chống, thông số kỹ thuật, quy trình công nghệ chống ống; phân tích các phương pháp bơm trám xi măng; nhận diện nguyên nhân và biện pháp khắc phục sự cố kỹ thuật trong quá trình thi công.
  • Kỹ năng (B1–B2): Thực hiện độc lập các thao tác kỹ thuật chống ống và bơm trám xi măng cho giếng khoan trong môi trường mô phỏng.
  • Năng lực tự chủ và trách nhiệm (C1–C3): Tuân thủ tuyệt đối quy định an toàn lao động, phòng cháy chữa cháy, quy trình vận hành thiết bị điện và phòng mô hình khoan động.

Giáo trình kết hợp giữa lý thuyết chuyên sâu và quy chuẩn thực tế từ các đơn vị vận hành công nghiệp dầu khí tại Việt Nam như Liên doanh Việt - Nga Vietsovpetro và Tổng công ty Cổ phần Khoan và Dịch vụ Khoan Dầu khí (PV Drilling/PVD Offshore).

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương/chủ đề chính

Nội dung giáo trình được phân bổ thành 2 bài học trọng tâm tương ứng với tiến trình thi công giếng khoan:

  • Bài 1: Ống chống (35 giờ: 6 giờ lý thuyết, 28 giờ thực hành, 1 giờ kiểm tra):

    • Giới thiệu tổng quan về công tác gia cố giếng, mục đích chống ống, cấu trúc giếng khoan (kết hợp đường kính choòng, chiều sâu thả và khoảng trám $H_c$). Dẫn chứng thực tế về lỗ khoan sâu kỷ lục Kola CG-3 (độ sâu 12.261 m, đường kính 215 mm).
    • Công tác chuẩn bị giếng khoan: đo carota địa vật lý (logging tool phát xung điện từ), đo đường kính xác định thể tích vành xuyến, đo độ lệch, góc phương vị, đo nhiệt độ tối đa ($PS$), và quy trình doa thông giếng.
    • Phân loại 5 cấp cột ống chống: Ống dẫn hướng (Conductor casing - 18" đến 30", sâu 70–400 m), Ống chống bề mặt (Surface casing - $13\frac{3}{8}$" đến 20", sâu 70 m đến vài trăm mét), Ống chống trung gian (Intermediate casing - 7" đến $13\frac{3}{8}$", sâu 500–3000 m), Ống chống khai thác (Production casing - $4\frac{1}{2}$" đến 7"), và Ống chống lửng (Liner casing - treo cơ khí hoặc thủy lực, gối chồng 50–100 m hoặc 100–150 m).
    • Cấu tạo phụ tùng cột ống chống: Chân đế (casing shoe gồm đầu dẫn hướng gang/bê tông/gỗ, chân đế thép dày 15–19 mm, ống chân đế 1,5–2 m có lỗ thoát), van ngược (float collar dạng đĩa/bi), vòng dừng (stop collar dày 15–20 mm cách đáy 20–30 m), vòng định tâm (centraliser cứng và mềm), chổi quét màng vỏ sét (dạng xoay dọc hoặc tịnh tiến ngang), giỏ trám xi măng (cementing baskets), nút trám (cementing plugs cao su lõi nhôm), và đầu ống chống (casing head mặt bích đơn/kép).
    • Phân tích 3 dạng hư hỏng cơ học: đứt ống (ứng suất kéo cực đại ở đỉnh cột), bóp méo ống (áp suất vỉa bên ngoài lớn hơn bên trong), và nổ ống (áp suất dư bên trong vượt giới hạn).

  • Bài 2: Trám xi măng (70 giờ: 8 giờ lý thuyết, 59 giờ thực hành, 3 giờ kiểm tra):

    • Hóa học và công nghệ xi măng: 4 thành phần oxit cốt lõi ($\text{CaO}$ 60–67%, $\text{SiO}_2$ 17–25%, $\text{Al}_2\text{O}_3$ 3–10%, $\text{Fe}_2\text{O}_3$ 0,3–6%) tạo nên 4 khoáng vật chính ($\text{C}_3\text{A}$, $\text{C}_3\text{S}$, $\text{C}_2\text{S}$, $\text{C}_4\text{AF}$); quá trình nung clinker ở 2600–2800°F bằng phương pháp khô hoặc ướt.
    • Phân loại xi măng giếng khoan theo tiêu chuẩn API từ Class A đến Class H (về độ sâu từ 0–16.000 ft, nhiệt độ từ 80–290°F, tỷ trọng vữa từ 14,8–16,4 ppg, lượng nước trộn từ 4,3–6,3 gal/bao).
    • Các thuộc tính lưu biến và hóa lý của vữa xi măng: Độ nhớt (40–75 f/s), thời gian đông cứng (đo độ sệt tới 10 Bc), tỷ trọng vữa (8,33–20 ppg), độ mất nước (50–250 ml theo API), lượng tách nước tự do ($<1%$). Thiết lập tỷ trọng dung dịch đệm theo công thức $\rho_đ = \rho_{dd} + 0,1$ và tỷ trọng vữa $\rho_v = \rho_đ + 0,4$.
    • Tính chất đá xi măng: Độ bền nén ($>500\text{ psi}$ trong 72 giờ), độ thấm ($\sim 0,1\text{ mD}$), tính kháng ion sunfat ($\text{SO}_4^{2-}$), hiện tượng suy giảm độ bền ở nhiệt độ $>230^\circ\text{F}$ và giải pháp phối trộn 35–40% bột silica flour (S8) chịu nhiệt đến 750°F.
    • Kỹ thuật và thiết bị thi công: Sơ đồ trám xi măng 1 tầng 2 nút, 2 giai đoạn thông thường/liên tục, 3 giai đoạn, trám ống chống lửng (liner), trám qua vành xuyến, trám bằng cần khoan; vận hành xe trám, xe trộn và kiểm tra chất lượng bằng biểu đồ nhiệt (temperature log).
                      TIẾN TRÌNH CÔNG NGHỆ CHỐNG ỐNG & TRÁM XI MĂNG
                                    (PETD54143)

Kiến thức nền tảng được xây dựng

  1. Cơ học đất đá và cân bằng áp suất giếng khoan: Thiết lập mô hình phân bố gradien áp suất thủy tĩnh ($1\text{ bar}/10\text{ m}$) và gradien địa tĩnh ($2,3\text{ bar}/10\text{ m}$). Ứng dụng quy tắc bất đẳng thức bắt buộc trong thiết kế chân đế ống chống: $$\text{Áp suất tầng chứa} < \text{Áp suất thí nghiệm tiếp nhận vỉa (PLOT)}$$
  2. Cơ học ứng suất phá hủy cột ống thép: Tính toán độ bền kéo (giới hạn bền $650\text{ MPa}$, giới hạn chảy $380\text{ MPa}$), phân tích tương quan giữa ứng suất bóp méo mặt ngoài và ứng suất nổ mặt trong để tối ưu hóa mác thép và bề dày thành ống.
  3. Hóa lý khoáng vật xi măng và dung dịch đệm: Phân tích phản ứng thủy hóa của các hợp chất silicate và aluminate; tương tác ăn mòn sulfate hình thành khoáng nở Canxi-sunfat-aluminat; cơ chế kiểm soát lưu biến học chất lỏng phi Newton trong không gian vành xuyến.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật cơ khí giếng khoan: Lắp đặt chính xác cụm thiết bị chân đế, van ngược, vòng dừng, vòng định tâm mềm/cứng, múp-ta phân tầng, đầu treo ống lửng (liner hanger) và đầu ống chống.
  • Kỹ năng kiểm tra lưu biến và hóa nghiệm: Sử dụng máy đo lưu biến 6 tốc độ Fann 35A (đo độ nhớt biểu kiến, độ nhớt dẻo, ứng lực cắt động tại các thang 600, 300, 200, 100, 6, 3 vòng/phút), máy đo Reometer và máy đo ứng lực cắt tĩnh BCH-3.
  • Kỹ năng vận hành quy trình: Thực hiện quy trình hạ ống chống 5 bước chuẩn hóa; phối trộn và điều phối bơm trám xi măng 1 tầng 2 nút; xử lý sự cố thiết bị bơm cao áp, động cơ diesel và ly hợp.

Phương pháp giảng dạy và học tập (300-350 từ)

Giáo trình PETD54143 được thiết kế theo phương pháp tiếp cận năng lực nghề nghiệp, ưu tiên tối đa thời lượng thực hành (87 giờ thực hành/thảo luận so với 14 giờ lý thuyết).

Phương pháp sư phạm và tổ chức học tập

  • Đối với người dạy: Giảng viên áp dụng các phương pháp giảng dạy tích cực bao gồm thuyết trình ngắn định hướng, dạy học giải quyết vấn đề (problem-based learning), diễn trình và làm mẫu thao tác kỹ thuật trực tiếp trên mô hình.
  • Đối với người học: Tổ chức tự học và thảo luận theo nhóm nhỏ từ 8–10 học viên. Các chủ đề kỹ thuật được giao trước buổi học; nhóm trưởng phân công thành viên nghiên cứu tài liệu, tổng hợp dữ liệu, thảo luận và hoàn thiện báo cáo kỹ thuật. Học viên thực hành trực tiếp các bài tập tình huống tại Phòng mô hình khoan động.

Quy định đánh giá và kiểm tra

Quy trình đánh giá kết quả học tập tuân thủ Quy chế đào tạo ban hành kèm theo Thông tư số 09/2017/TT-BLĐTBXH của Bộ Lao động – Thương binh và Xã hội:

  • Trọng số điểm: Điểm quá trình (gồm kiểm tra thường xuyên hệ số 1 và kiểm tra định kỳ hệ số 2) chiếm trọng số 40%; Điểm thi kết thúc mô đun chiếm trọng số 60%.
  • Thang điểm: Chấm theo thang điểm 10 (làm tròn đến 1 chữ số thập phân), sau đó quy đổi sang điểm chữ và thang điểm 4 theo hệ thống tín chỉ.
  • Hình thức kiểm tra:
    • Kiểm tra thường xuyên: Vấn đáp/thuyết trình (Chuẩn đầu ra A1, C1, C2) sau 7 giờ học.
    • Kiểm tra định kỳ: Tự luận/trắc nghiệm lý thuyết và báo cáo thực hành thao tác kỹ thuật (Chuẩn đầu ra A2, A3, B1, B2, C1, C2, C3) tại các mốc 35 giờ, 43 giờ và 105 giờ.
    • Thi kết thúc mô đun: Kết hợp trắc nghiệm, tự luận và thực hành tổng hợp (A1–A5, B1–B2, C1–C3) sau 105 giờ.
  • Điều kiện chuyên cần: Học viên phải tham dự tối thiểu 70% số tiết lý thuyết và bắt buộc 100% số tiết thực hành. Vắng quá 30% lý thuyết hoặc bất kỳ buổi thực hành nào đều phải học lại mô đun.

Điểm nổi bật và cập nhật (250-300 từ)

Giáo trình tích hợp các tiêu chuẩn kỹ thuật quốc tế và thực tiễn công nghệ mỏ tại thềm lục địa Việt Nam:

  • Chuẩn hóa theo hệ thống tiêu chuẩn API: Toàn bộ hệ thống xi măng được phân loại chi tiết theo tiêu chuẩn của Viện Dầu khí Hoa Kỳ (API Spec 10A) từ Class A đến Class H, xác lập các chỉ tiêu kỹ thuật về tỷ trọng, lượng nước trộn tiêu chuẩn (từ 4,3 đến 6,3 gal/bao), độ mịn bề mặt hạt (1100–2400 $\text{cm}^2/\text{g}$) và lượng mất chất lỏng ($50–250\text{ ml}$).
  • Cập nhật công nghệ thiết bị khoan biển: Phản ánh quy trình vận hành và sơ đồ bố trí công nghệ tại các đơn vị dầu khí lớn của Việt Nam như Liên doanh Việt - Nga Vietsovpetro và PVD Offshore. Giáo trình giới thiệu chi tiết các hệ thống treo ống chống lửng thủy lực (hydraulic liner hanger) và cơ khí (mechanical liner hanger), cùng hệ thống đầu giếng (wellhead) chịu áp suất cao.
  • Giải pháp kỹ thuật chuyên sâu cho giếng khoan dị thường: Cung cấp giải pháp cho giếng khoan có nhiệt độ và áp suất cao (sử dụng phụ gia Silica flour S8 chịu nhiệt đến 750°F), kỹ thuật khoan qua tầng muối bằng dung dịch bão hòa muối, và kỹ thuật định tâm trong giếng khoan xiên/ngang nhằm triệt tiêu hiện tượng tách nước tự do hình thành rãnh dẫn khí.

Đối tượng sử dụng giáo trình (200-250 từ)

  • Học sinh - sinh viên: Được biên soạn cho học sinh, sinh viên trình độ Trung cấp và Cao đẳng nghề Khoan khai thác dầu khí tại Trường Cao đẳng Dầu khí và các cơ sở đào tạo chuyên ngành kỹ thuật dầu khí liên quan.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành các môn học kỹ thuật cơ sở và chuyên môn trước đó trong khung chương trình:
    • Vẽ kỹ thuật (MECM52003)
    • Địa chất cơ sở (PETD53031)
    • Cơ sở khoan (PETD53033)
    • Thí nghiệm dung dịch khoan (PETD53137)
  • Giảng viên và cán bộ đào tạo: Sử dụng làm căn cứ biên soạn giáo án lý thuyết, thiết kế bài tập thực hành trên phòng mô hình khoan động và xây dựng ngân hàng đề thi trắc nghiệm, tự luận, đánh giá kỹ năng nghề.
  • Kỹ thuật viên sản xuất: Dùng làm tài liệu tham khảo tra cứu nhanh các thông số cơ lý ống chống, bảng tra phụ gia xi măng API và các quy trình kiểm soát sự cố trên các giàn khoan đất liền và ngoài khơi.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với đối tượng nào?

Giáo trình được thiết kế chuẩn hóa cho người học hệ Trung cấp và Cao đẳng nghề Khoan khai thác dầu khí, đồng thời phục vụ công tác bồi dưỡng kỹ thuật viên giàn khoan.

2. Cần chuẩn bị những kiến thức nền tảng nào trước khi học?

Người học bắt buộc phải nắm vững kiến thức từ mô đun Thí nghiệm dung dịch khoan (PETD53137), các nguyên lý về dung dịch khoan, cơ sở cơ học đất đá (Địa chất cơ sở) và nguyên lý vận hành thiết bị khoan (Cơ sở khoan).

3. Giáo trình này có điểm gì khác biệt về cấu trúc so với các tài liệu lý thuyết thuần túy?

Tài liệu tập trung cao độ vào kỹ năng thực hành nghề (chiếm 82,9% thời lượng), tích hợp toàn bộ các bảng tra kỹ thuật API, quy trình kiểm soát áp suất vỉa (Leak-off test), cùng hướng dẫn thao tác chi tiết trên phòng mô hình khoan động.

4. Phương pháp tự học giáo trình như thế nào để đạt hiệu quả cao nhất?

Học viên cần nghiên cứu lý thuyết và bảng tra khoáng vật trước buổi học; chủ động tham gia thảo luận nhóm 8–10 người theo đề cương bài tập tình huống; tuân thủ nghiêm ngặt quy trình 5 bước thao tác chống ống và trám xi măng trong các giờ thực hành.

5. Giáo trình sử dụng những nguồn tài liệu tham khảo chính nào?

Giáo trình trích dẫn và kế thừa dữ liệu từ các tài liệu kinh điển trong và ngoài nước:

  • Tài liệu tiếng Việt: Kỹ thuật khoan dầu khí (J.P. Nguyen, Lê Phước Hảo dịch, 1994); Bài giảng thiết bị khoan thăm dò (Nguyễn Văn Giáp, ĐH Mỏ - Địa chất, 2002); Cơ sở khoan và khai thác dầu khí (Lê Phước Hảo, NXB Giáo dục, 2006).
  • Tài liệu tiếng Anh: Cementing: SPE Monograph Series, Vol. 4 (Dwight K. Smith, Society of Petroleum Engineers, 1990); Well Cementing: Developments in Petroleum Science (Nelson, 1990).

Kết luận (150 từ)

Giáo trình Hệ thống chống ống và trám xi măng (Mã: PETD54143) hệ thống hóa toàn diện các kiến thức kỹ thuật và quy trình công nghệ cốt lõi trong công tác gia cố giếng khoan dầu khí. Với sự kết hợp chặt chẽ giữa cơ sở lý thuyết khoáng vật xi măng, cơ học bền cột ống chống và quy chuẩn quốc tế API, tài liệu định hình chuẩn mực kỹ năng nghề nghiệp vững chắc cho người học.

Sau khi hoàn tất mô đun này, học viên có đầy đủ năng lực để tiếp tục lộ trình đào tạo chuyên ngành với mô đun Hệ thống kiểm soát giếng khoan (PETD55144) và tham gia giai đoạn Thực tập sản xuất (PETD54246) tại các giàn khoan thực địa. Việc kết hợp nghiên cứu giáo trình cùng các chuyên khảo của SPE và tài liệu kỹ thuật của Vietsovpetro, PVD Offshore sẽ mở rộng năng lực giải quyết sự cố kỹ thuật trong môi trường công nghiệp thực tế.
