Tổng quan về giáo trình

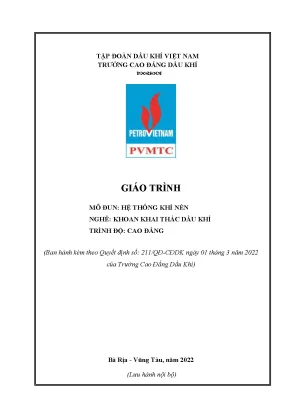

Giáo trình Mô đun: Hệ thống khí nén (Mã mô đun: PETD62139) được biên soạn bởi Chủ biên Ks. Bùi Đức Sơn, do Trường Cao đẳng Dầu khí thuộc Tập đoàn Dầu khí Việt Nam ban hành theo Quyết định số 211/QĐ-CĐDK ngày 01 tháng 3 năm 2022 tại Bà Rịa - Vũng Tàu. Tài liệu được thiết kế theo chương trình đào tạo nghề Khoan khai thác dầu khí ở trình độ Cao đẳng, tuân thủ khung chương trình của Bộ Lao động – Thương binh và Xã hội.

Trong cấu trúc chương trình đào tạo toàn khóa gồm 87 tín chỉ (2040 giờ), mô đun Hệ thống khí nén có thời lượng 2 tín chỉ (tổng cộng 45 giờ, bao gồm 14 giờ lý thuyết, 29 giờ thực hành/thảo luận/bài tập và 2 giờ kiểm tra). Về mặt tiến trình đào tạo, mô đun này được bố trí học sau các môn học cơ sở như Cơ sở khoan (PETD53033), Hệ thống phát lực (PETD62138), đồng thời là điều kiện tiên quyết trước khi người học tiếp cận các mô đun chuyên sâu gồm Hệ thống nâng hạ (PETD54140) và Hệ thống tuần hoàn dung dịch (PETD54141).

Mục tiêu đào tạo của giáo trình hướng tới ba chuẩn đầu ra cụ thể:

  • Chuẩn kiến thức (A1, A2): Trình bày chức năng của hệ thống khí nén trong công nghệ khoan – khai thác dầu khí; mô tả chi tiết cấu tạo, nguyên lý làm việc của máy nén khí piston, máy nén khí roto, máy nén ly tâm cùng hệ thống xử lý và bình chứa khí nén.
  • Chuẩn kỹ năng (B1): Vận hành, theo dõi các thông số kỹ thuật, phát hiện sự cố và thực hiện bảo dưỡng hệ thống khí nén đúng quy trình kỹ thuật.
  • Năng lực tự chủ và trách nhiệm (C1): Tuân thủ quy định an toàn lao động, phòng cháy chữa cháy (PCCC), nội quy nhà xưởng và quy trình vận hành thiết bị cơ điện.

Điểm đặc thù của giáo trình là sự kết hợp chặt chẽ giữa nguyên lý nhiệt động lực học, cơ học máy với thực tế ứng dụng trạm nén khí trên các công trình dầu khí biển, cụ thể là sơ đồ công nghệ trạm khí nén tại các giàn cố định thuộc Xí nghiệp Liên doanh Vietsovpetro.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình được phân bổ trong 3 bài học theo trình tự logic từ tổng quan hệ thống, phân tích chi tiết thiết bị đến quy trình vận hành và bảo dưỡng:

[Bài 1: Tổng quan & Sơ đồ tổ hợp] (2 giờ)
[Bài 2: Cấu tạo & Nguyên lý hoạt động] (10 giờ)
[Bài 3: Vận hành, Xử lý sự cố & Bảo dưỡng] (33 giờ)
  • Bài 1: Tổng quan về hệ thống khí nén. Sơ đồ, nguyên lý tổ hợp hệ thống khí nén (2 giờ): Giới thiệu vai trò và chức năng của năng lượng khí nén trong ngành dầu khí (gọi dòng giếng khai thác, vận chuyển xi măng trám giếng, dẫn động thiết bị đo lường và điều khiển tự động van MIM, khởi động động cơ diesel, ép nước sinh hoạt). Phân tích sơ đồ nguyên lý tổ hợp trạm khí nén trên các khối công nghệ (BM-1, BM-2, BM-6, BM-7A, BM-7B, BM-15) của giàn cố định MSP-8 thuộc Vietsovpetro, bao gồm các cụm máy nén áp suất thấp ($6 \div 8\text{ kG/cm}^2$), áp suất trung bình ($30 \div 50\text{ kG/cm}^2$), và áp suất cao ($100 \div 150\text{ kG/cm}^2$).
  • Bài 2: Cấu tạo và nguyên lý hoạt động của hệ thống khí nén. Thiết bị xử lý khí nén. Bình chứa khí nén (10 giờ): Trình bày định nghĩa máy nén khí (máy thủy khí tạo áp suất $P \ge 3\text{ at}$), phân loại theo cấu tạo, nguyên lý nén (giảm thể tích hoặc biến đổi động năng), dải áp suất, phương pháp dẫn động và số cấp nén. Khảo sát chi tiết kết cấu máy nén piston: cácte gang, xilanh và ống lót xilanh, piston gang/nhôm, xécmăng kim loại/teflon, vòng chèn kim loại (vòng B và T), trục khuỷu thép tôi cao tần, thanh truyền có căn đệm điều chỉnh 0,25 mm, con trượt babit, van hút/van xả (đĩa kim loại phẳng và van đặt bakelit). Khái quát cấu tạo máy nén trục vít, máy nén ly tâm (vỏ tháo ngang/dọc, bánh công tác, đệm kín khuất khúc, ngăn cân bằng). Đồng thời, bài học phân tích nguyên lý bình ngưng tụ làm lạnh, thiết bị sấy khô khí nén bằng phương pháp hấp thụ/chất làm lạnh và kết cấu bình chứa khí nén.
  • Bài 3: Vận hành và bảo dưỡng hệ thống khí nén (33 giờ): Tập trung vào quy trình vận hành trạm khí nén, kiểm tra thông số áp suất, nhiệt độ, mức dầu bôi trơn; quy trình phát hiện và xử lý sự cố (quá nhiệt, rò rỉ khí qua vòng chèn, tắc bộ lọc dầu, áp suất dầu bôi trơn giảm); phương pháp bảo dưỡng định kỳ các cụm chi tiết cơ khí và thiết bị tự động bảo vệ.

Kiến thức nền tảng được xây dựng

Giáo trình củng cố các nguyên lý nhiệt - động lực học và kỹ thuật thủy khí công nghiệp:

  • Nguyên lý biến đổi năng lượng: Phân định rõ hai cơ chế nén khí: nguyên lý giảm thể tích không gian công tác (máy nén piston, trục vít, roto cánh gạt) và nguyên lý biến đổi động năng dòng khí thành thế năng áp suất (máy nén ly tâm).
  • Các thông số kỹ thuật cơ bản: Thiết lập các công thức xác định tỷ số nén $\varepsilon = \frac{P_2}{P_1}$, năng suất $Q\text{ (m}^3\text{/phút)}$, công suất máy nén: $$N = \frac{\rho \cdot Q \cdot L}{\eta_v \cdot \eta_m}\text{ (kW)}$$ (trong đó $\rho$ là khối lượng riêng khí vào, $L$ là công nén, $\eta_v$ là hiệu suất thể tích, $\eta_m$ là hiệu suất cơ học).
  • Nguyên lý truyền động cơ khí và bôi trơn: Động học cơ cấu trục khuỷu - thanh truyền - con trượt biến đổi chuyển động quay thành chuyển động tịnh tiến; nguyên lý bôi trơn vung tóe và bôi trơn cưỡng bức có van điều nhiệt duy trì dầu ở mức $125^\circ\text{F} \div 150^\circ\text{F}$ ($51{,}7^\circ\text{C} \div 65{,}5^\circ\text{C}$).

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Nhận diện, lắp đặt và căn chỉnh các chi tiết máy nén khí (đệm căn lá thép 0,25 mm ở đầu to thanh truyền, định vị ống lót xilanh tránh che lỗ dầu, lắp đặt đúng chiều đĩa van hút và xả).
  • Kỹ năng phân tích (Analytical skills): Phân tích dữ liệu vận hành thông qua đồng hồ áp suất, nhiệt kế gắn tại nắp hộp vòng chèn và đường ống xả để chẩn đoán mức độ rò rỉ khí hoặc mài mòn bạc lót, xécmăng.
  • Kỹ năng thực hành nghề nghiệp (Practical competencies): Thực hiện đúng quy trình khởi động, dừng máy, vận hành van by-pass, van an toàn (cài đặt xả ở 110% áp suất làm việc) và kiểm tra định kỳ bình chứa khí nén trên các giàn khoan biển.

Phương pháp giảng dạy và học tập

Phương pháp sư phạm

Giáo trình thiết lập phương pháp giảng dạy tích cực lấy người học làm trung tâm:

  • Phương pháp đối với giảng viên: Kết hợp thuyết trình ngắn, giảng dạy theo tình huống thực tế (case-based learning), nêu vấn đề và tổ chức thảo luận nhóm. Giảng viên sử dụng máy chiếu, giáo án điện tử kết hợp sơ đồ nguyên lý và mô hình thực tế trạm máy nén khí.
  • Phương pháp đối với người học: Kết hợp giữa tự nghiên cứu tài liệu trước khi lên lớp và làm việc nhóm. Lớp học được chia thành các nhóm nhỏ (8–10 sinh viên), nhóm trưởng phân công nhiệm vụ nghiên cứu các chủ đề cấu tạo hoặc xử lý sự cố, ghi chép và báo cáo kết quả thảo luận.

Đánh giá và hướng dẫn tự học

  • Hình thức kiểm tra:
    • Kiểm tra thường xuyên (Hệ số 1): Đánh giá chuẩn đầu ra A1, A2, C1 bằng hình thức tự luận, trắc nghiệm hoặc kiểm tra miệng sau 3 giờ học đầu tiên.
    • Kiểm tra định kỳ (Hệ số 2): Đánh giá chuẩn đầu ra A1, A2, B1, C1 thông qua bài thi kết hợp lý thuyết và thực hành thao tác sau 12 giờ học.
    • Thi kết thúc mô đun (Trọng số 60%): Tổ chức sau 45 giờ, bao gồm phần thi lý thuyết (tự luận/trắc nghiệm) và kiểm tra kỹ năng thực hành vận hành trên thiết bị. Điểm đánh giá chấm theo thang điểm 10, quy đổi sang điểm chữ và thang điểm 4 theo Thông tư số 09/2017/TT-LĐTBXH.
  • Quy định chuyên cần và tự học: Sinh viên bắt buộc phải tham dự tối thiểu 70% số tiết lý thuyết và 100% các buổi học thực hành. Nếu vắng quá 30% lý thuyết hoặc vắng bất kỳ buổi thực hành nào, sinh viên phải học lại mô đun.

Điểm nổi bật và cập nhật

  • Tích hợp thiết bị công nghiệp thực tế: Giáo trình cập nhật thông số và kết cấu của các trạm nén khí hiện đại đang vận hành trên các công trình dầu khí Vietsovpetro như máy nén khí trục vít GA-75 (Atlas-Copco) và SSR MH-75 (Ingersoll-Rand) có dải áp suất $6 \div 13\text{ kG/cm}^2$, lưu lượng $11{,}61 \div 13{,}59\text{ m}^3\text{/phút}$, thay thế cho các thế hệ máy nén cũ (4BУ1-5/9, ВП2-9/10, BУ-0,6/8).
  • Gắn liền với quy trình công nghệ giàn khoan biển: Mô tả chi tiết ứng dụng của từng cấp áp suất phục vụ trực tiếp cho các hệ thống: khí nén cao áp ($100 \div 150\text{ kG/cm}^2$ từ máy Kp-2T, BT 1,5-0,3/150) dùng cho đóng/mở van cầu công nghệ tại BM-1, BM-2, nạp bình điều hòa lưu lượng máy bơm piston và khởi động máy bơm trám xi măng; khí nén trung áp ($30 \div 50\text{ kG/cm}^2$ từ máy ЭКП-70/25) khởi động động cơ diesel trạm phát điện 8ЧН 25/34-3; khí nén áp thấp điều khiển van dập giếng (trạm ACS, TOE) và cấp khí vận chuyển xi măng khô.
  • Tiêu chuẩn vật liệu và chế tạo cơ khí chính xác: Giáo trình nêu rõ các tiêu chuẩn kỹ thuật chế tạo chi tiết: trục khuỷu làm từ thép 40, 45 hoặc 40X qua rèn/dập nóng, tôi cao tần đạt độ cứng HRC 48–58 (thép 40) và HRC 52–62 (thép 45) với độ thấm sâu $2\text{ mm}$; bạc thanh truyền làm bằng hợp kim babit; xécmăng dùng teflon trong môi trường không dầu hoặc nén khí oxy.

Đối tượng sử dụng giáo trình

  • Sinh viên: Sinh viên hệ Cao đẳng chính quy nghề Khoan khai thác dầu khí. Giáo trình phục vụ cho việc học tập lý thuyết và rèn luyện kỹ năng thực hành xưởng trước khi tham gia kỳ thực tập sản xuất (PETD54246) và làm khóa luận tốt nghiệp (PETD63247).
  • Yêu cầu kiến thức tiên quyết: Người học cần hoàn thành các môn học kỹ thuật cơ sở bao gồm Vẽ kỹ thuật (MECM52003), Điện kỹ thuật cơ bản (ELEO53012), An toàn vệ sinh lao động (SAEN52001), Cơ sở khoan (PETD53033) và Hệ thống phát lực (PETD62138).
  • Giảng viên: Sử dụng giáo trình làm tài liệu chuẩn để lập kế hoạch bài giảng, biên soạn giáo án lý thuyết, phiếu hướng dẫn thực hành và thiết kế ngân hàng câu hỏi kiểm tra, đánh giá định kỳ theo chuẩn đầu ra.
  • Kỹ sư, kỹ thuật viên vận hành: Dùng làm tài liệu tra cứu kỹ thuật về thông số vận hành, sơ đồ hệ thống khí nén và quy trình xử lý sự cố cho các chức danh thợ khoan, thợ máy, kỹ thuật viên bảo dưỡng thiết bị trên các giàn khoan khai thác dầu khí.

Câu hỏi thường gặp

1. Giáo trình này được thiết kế phù hợp cho đối tượng đào tạo nào?

Giáo trình được thiết kế chuẩn hóa cho sinh viên bậc Cao đẳng nghề Khoan khai thác dầu khí theo chương trình đào tạo của Bộ Lao động – Thương binh và Xã hội, đồng thời phù hợp làm tài liệu đào tạo nội bộ cho công nhân kỹ thuật tại các doanh nghiệp dầu khí.

2. Người học cần tích lũy những kiến thức nền tảng nào trước khi học mô đun này?

Sinh viên cần hoàn thành các môn học về cơ sở kỹ thuật như Vẽ kỹ thuật, Điện kỹ thuật cơ bản, Cơ sở khoan và Hệ thống phát lực nhằm có nền tảng về đọc bản vẽ cơ khí, mạch điều khiển điện cơ bản và hiểu cấu trúc thiết bị giàn khoan.

3. Điểm khác biệt của tài liệu này so với các giáo trình máy nén khí công nghiệp nói chung là gì?

Tài liệu tập trung vào các hệ thống khí nén chuyên dụng trên công trình biển, liên kết trực tiếp với công nghệ mỏ (gọi dòng, điều khiển van an toàn công nghệ, vận chuyển xi măng giếng khoan) và phân tích các sơ đồ trạm khí nén thực tế của Liên doanh Vietsovpetro (giàn MSP-8, các cụm máy nén Atlas-Copco GA-75, Ingersoll-Rand SSR MH-75, máy nén cao áp Kp-2T).

4. Phương pháp tự học giáo trình như thế nào để đạt hiệu quả cao nhất?

Người học cần nghiên cứu bài đọc trước giờ lên lớp, thực hiện đầy đủ câu hỏi thảo luận theo nhóm nhỏ 8–10 người, chú trọng đối chiếu cấu tạo lý thuyết với các hình vẽ mặt cắt chi tiết máy (trục khuỷu, con trượt, bộ vòng chèn kim loại) và chấp hành đủ 100% thời lượng thực hành vận hành tại xưởng.

5. Những tài liệu tham khảo chính nào được sử dụng để xây dựng giáo trình?

Giáo trình trích dẫn và kế thừa kiến thức từ các tài liệu chuyên ngành:

  1. Nguyễn Công Tuyển (1995), Bơm, máy nén, quạt công nghiệp, NXB Khoa học và kỹ thuật.
  2. Hà Cao Đàm, Nguyễn Hữu Bính, Trạm máy nén khí di động.

Kết luận

Giáo trình Mô đun: Hệ thống khí nén (PETD62139) cung cấp hệ thống kiến thức toàn diện về cấu tạo cơ khí, nguyên lý làm việc và quy trình vận hành bảo dưỡng trạm khí nén phục vụ công nghệ dầu khí. Bố cục 3 bài học phân định rõ ràng giữa lý thuyết kết cấu máy và thực hành kỹ năng vận hành (chiếm hơn 64% tổng số giờ), đáp ứng mục tiêu hình thành năng lực nghề nghiệp thực tế cho sinh viên.

Sau khi hoàn thành mô đun này, người học có đủ điều kiện tiên quyết để tiếp tục lộ trình đào tạo chuyên ngành với các mô đun kỹ thuật tiếp theo gồm Hệ thống nâng hạ (PETD54140), Hệ thống tuần hoàn dung dịch (PETD54141) và Hệ thống kiểm soát giếng khoan (PETD55144). Để mở rộng kiến thức, người học nên tham khảo thêm các tài liệu về trạm khí nén di động và sổ tay hướng dẫn vận hành thiết bị của các hãng chế tạo như Atlas-Copco và Ingersoll-Rand.
