Tổng quan về giáo trình

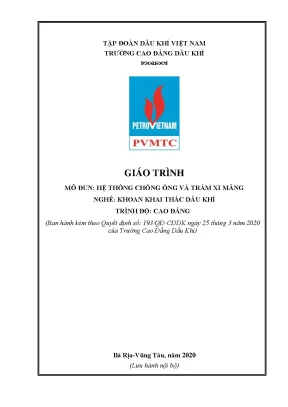

Giáo trình Hệ thống chống ống và trám xi măng (Mã mô đun: KKT19MĐ43) là tài liệu đào tạo chuyên môn nghề thuộc chương trình đào tạo nghề Khoan khai thác dầu khí ở trình độ cao đẳng và trung cấp. Giáo trình được ban hành chính thức theo Quyết định số 193/QĐ-CĐDK ngày 25 tháng 3 năm 2020 của Hiệu trưởng Trường Cao đẳng Dầu khí (thuộc Tập đoàn Dầu khí Việt Nam), do nhóm tác giả gồm Kỹ sư Phạm Thế Anh (Chủ biên) và Phạm Hữu Tài thuộc Khoa Dầu khí biên soạn. Trong khung chương trình đào tạo, mô đun này có khối lượng 4 tín chỉ với tổng thời lượng 105 giờ (gồm 14 giờ lý thuyết, 87 giờ thực hành/thảo luận và 4 giờ kiểm tra), được bố trí giảng dạy sau mô đun Thí nghiệm dung dịch khoan (KKT19MĐ37) và trước các mô đun Hệ thống kiểm soát giếng khoan 1 & 2 (KKT19MĐ44, KKT19MĐ45).

Mục tiêu học tập của giáo trình được xác lập cụ thể trên ba phương diện:

  • Về kiến thức: Phân loại và trình bày đặc tính kỹ thuật các cấp ống chống; mô tả nguyên lý và phương pháp bơm trám xi măng; phân tích nguyên nhân các dạng hư hỏng cột ống (đứt, nổ, bóp méo) và sự cố thiết bị cơ khí; trình bày chính xác quy trình kỹ thuật chống ống và trám xi măng giếng khoan.
  • Về kỹ năng: Vận hành thành thạo các bước thao tác chống ống và thi công trám xi măng giếng khoan trên hệ thống mô hình thực tế.
  • Về năng lực tự chủ và trách nhiệm: Tuân thủ các quy chuẩn an toàn lao động, phòng cháy chữa cháy, quy trình vận hành thiết bị điện và nội quy phòng mô hình khoan động.

Giáo trình tiếp cận kỹ thuật thi công giếng khoan theo tiến trình công nghệ thực địa, tích hợp các tiêu chuẩn kỹ thuật quốc tế của Viện Dầu khí Hoa Kỳ (API) và dữ liệu kỹ thuật từ các đơn vị sản xuất như Liên doanh Việt - Nga Vietsovpetro và Tổng công ty Cổ phần Khoan và Dịch vụ Khoan Dầu khí (PV Drilling/PVD Offshore).

Nội dung kiến thức cốt lõi

KKT19MĐ43: Hệ thống chống ống & Trám xi măng (105 giờ / 4 tín chỉ)

Các chương/chủ đề chính

Toàn bộ khối lượng kiến thức được phân bổ tập trung vào 2 bài học chuyên đề:

  • Bài 1: Ống chống (Thời lượng: 35 giờ):

    • Khái quát chức năng gia cố giếng, bảo vệ tầng nước ngầm, tạo kênh dẫn lưu chất và làm bệ đỡ thiết bị đầu giếng (wellhead).
    • Quy trình chuẩn bị giếng: Thu thập số liệu địa vật lý giếng khoan (đo đường kính bằng Caliper, độ nghiêng, góc phương vị, nhiệt độ tối đa qua điện trở suất PS); công tác khoan doa ổn định thành hệ và bảo quản ống thép trên bãi (không quá 3 lớp).
    • Phân loại kỹ thuật các cột ống chống: Cột ống dẫn hướng (Conductor casing, đường kính 18" - 30", chiều sâu 70 - 400m); Cột ống chống bề mặt (Surface casing, đường kính 13 3/8" - 20"); Cột ống chống trung gian (Intermediate casing, đường kính 7" - 13 3/8", độ sâu 500 - 3000m); Cột ống chống khai thác (Production casing, đường kính 4 1/2" - 7"); và Cột ống chống lửng (Liner, treo gối 50 - 150m bằng cơ khí hoặc thủy lực).
    • Chi tiết các phụ tùng cột ống: Đầu ống chống (cụm mặt bích đơn, mặt bích kép, chấu chèn), chân đế dẫn hướng (casing shoe dày 15 - 19mm), van ngược (float collar dạng đĩa/dạng bi), vòng dừng (stop collar dày 15 - 20mm cách đáy 20 - 30m), vòng định tâm (centraliser dạng cứng và mềm), chổi quét màng vỏ sét (scratchers xoay và tịnh tiến), giỏ trám xi măng, các nút trám cao su lõi nhôm.
    • Phân tích cơ chế hư hỏng: Đứt ống do ứng suất kéo cực đại tại phần trên cùng; bóp méo ống do áp suất ngoài vượt áp suất trong; nổ ống do áp suất dư bên trong; phương pháp tính bền cột ống chống.

  • Bài 2: Trám xi măng (Thời lượng: 70 giờ):

    • Cơ sở hóa học xi măng: Thành phần oxit chính gồm $\text{CaO}$ (60 - 67%), $\text{SiO}_2$ (17 - 25%), $\text{Al}_2\text{O}_3$ (3 - 10%), $\text{Fe}_2\text{O}_3$ (0,3 - 6%); hệ 4 khoáng vật chính gồm Aluminate ba canxi ($\text{C}_3\text{A}$), Silicate ba canxi ($\text{C}_3\text{S}$ chiếm 40 - 65%), Silicate hai canxi ($\text{C}_2\text{S}$), và Aluminoferrite bốn canxi ($\text{C}_4\text{AF}$).
    • Phân loại xi măng theo tiêu chuẩn API từ Class A đến Class H; công nghệ sản xuất clinke qua phương pháp khô (độ ẩm nguyên liệu 1,5 - 2%) và phương pháp ướt (độ ẩm 35 - 40%) ở nhiệt độ nung 2600°F - 2800°F.
    • Các thông số kỹ thuật của vữa và đá xi măng: Tỷ trọng vữa (dao động từ 8,33 ppg với vữa bọt đến 20 ppg với vữa nặng), độ nhớt (40 - 75 f/s), thời gian đông kết (xác định khi đạt độ sệt 10 Bc), độ mất nước (tiêu chuẩn API quy định dưới 200 ml, dưới 150 ml ở vỉa khí), hiện tượng tách nước tự do (< 1% ở giếng thẳng đứng, 0,1 - 0,2% khi có phụ gia).
    • Kỹ thuật tính toán lưu biến và dung dịch đệm: Quy tắc tỷ trọng $\rho_{\text{đệm}} = \rho_{\text{dung dịch khoan}} + 0,1$ và $\rho_{\text{vữa tối thiểu}} = \rho_{\text{đệm}} + 0,4$.
    • Công nghệ thi công trám xi măng: Trám một tầng sử dụng hai nút trám; trám hai giai đoạn (thông thường và liên tục); trám ba giai đoạn; trám cột ống chống lửng; trám qua cần khoan; trám qua vành xuyến.
    • Kiểm tra và xử lý sự cố: Sử dụng biểu đồ nhiệt để định vị đỉnh xi măng; quy trình bảo dưỡng và khắc phục sự cố động cơ diesel, bộ ly hợp và cụm máy bơm trám áp lực cao.

Kiến thức nền tảng được xây dựng

Giáo trình thiết lập hệ thống lý thuyết liên ngành thông qua các khối kiến thức:

  1. Địa chất cơ học và áp suất giếng khoan: Thiết lập mô hình phân bố gradient áp suất bình thường (thủy tĩnh ~1 bar/10m) và gradient áp suất dị thường/địa tĩnh (~2,3 bar/10m). Xác lập nguyên tắc bắt buộc trong định vị chân đế ống chống dựa trên thí nghiệm thử độ tiếp nhận của vỉa (Leak-off Test - LOT): $$\text{Áp suất tầng chứa} < \text{Áp suất thí nghiệm LOT (PLOT)}$$
  2. Hóa học vô cơ và nhiệt động lực học của chất kết dính: Động học của quá trình thủy hóa khoáng $\text{C}_3\text{S}$ và $\text{C}_3\text{A}$; cơ chế thoái biến độ bền nén và gia tăng độ thấm của đá xi măng ở nhiệt độ trên 230°F (và giải pháp bổ sung 35 - 40% bột Silica flour - S8 để chịu nhiệt đến 750°F); cơ chế ăn mòn hóa học do ion $\text{SO}_4^{2-}$ phản ứng với vôi tự do và $\text{C}_3\text{A}$ tạo khoáng Canxi-sunfat-aluminat gây nứt vỡ.
  3. Thủy lực học công trình: Xác định chế độ dòng chảy rối của vữa trong khoảng không vành xuyến, tính toán tổn thất áp suất và thiết kế hệ thống dung dịch đệm ngăn cách.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật: Vận hành thiết bị đo lưu biến chuyên dụng gồm Máy đo lưu biến 6 tốc độ Fann 35A (đọc ở 600, 300, 200, 100, 6, 3 vòng/phút), Nhớt kế quay tay Rheometer, Máy đo ứng lực cắt tĩnh BCH-3 (5 cấp tốc độ); lắp ráp phụ tùng chân đế, van ngược, vòng định tâm đúng thông số kỹ thuật.
  • Kỹ năng phân tích: Tính toán thiết kế độ bền ống chống chịu ứng suất kéo, ép dập và bục nổ; tính toán thể tích vữa trám và dung dịch ép; đọc và phân tích biểu đồ nhiệt (temperature log) nhằm đánh giá đỉnh xi măng sau khi bơm.
  • Kỹ năng thực hành quy trình: Thực hiện chuẩn xác quy trình 5 bước thả ống chống (Lắp phụ tùng $\rightarrow$ Vận chuyển ống $\rightarrow$ Khoan doa $\rightarrow$ Móc nâng $\rightarrow$ Thả ống kết hợp xoay) và quy trình vận hành trạm trộn, xe bơm trám xi măng trên mô hình khoan động.

Phương pháp giảng dạy và học tập

Giáo trình được thiết kế theo phương pháp đào tạo tích cực, lấy người học làm trung tâm và tối ưu hóa thời lượng thực hành:

Thành phần Quy cách tổ chức và yêu cầu thực hiện
Hình thức giảng dạy lý thuyết Thuyết trình ngắn, nêu vấn đề kỹ thuật, hướng dẫn tra cứu tiêu chuẩn và giải quyết tình huống kỹ thuật chuyên môn.
Hoạt động thực hành & bài tập nhóm Chia nhóm quy mô từ 8 đến 10 học viên; phân công nghiên cứu chủ đề, thảo luận kỹ thuật, ghi chép số liệu và lập báo cáo kỹ thuật.
Môi trường thực hành chuyên biệt Tổ chức 87 giờ thực hành trực tiếp tại Phòng mô hình khoan động, kết hợp thiết bị trình chiếu và các mẫu vật phụ tùng ống chống thật.
Quy định chuyên cần & tự học Học viên phải hoàn thành việc tự đọc tài liệu trước khi lên lớp; yêu cầu tham dự tối thiểu 70% tổng thời lượng lý thuyết (vắng quá 30% phải học lại mô đun).

Cơ chế kiểm tra và đánh giá kết quả học tập được áp dụng theo quy định của Thông tư số 09/2017/TT-LĐTBXH của Bộ Lao động - Thương binh và Xã hội và quy chế đào tạo của Trường Cao đẳng Dầu khí:

  • Điểm kiểm tra thường xuyên và định kỳ (Trọng số 40%):
    • 01 bài kiểm tra thường xuyên (hỏi miệng/thuyết trình) đánh giá chuẩn đầu ra kiến thức A1 và thái độ C1 sau 7 giờ học.
    • 01 bài kiểm tra định kỳ lý thuyết (tự luận/trắc nghiệm) đánh giá chuẩn A2, A3 sau 43 giờ học.
    • 02 bài kiểm tra định kỳ thực hành đánh giá kỹ năng B1 (sau 35 giờ) và B2 (sau 105 giờ).
  • Điểm thi kết thúc mô đun (Trọng số 60%):
    • Bài thi tổng hợp kết hợp trắc nghiệm, tự luận và thực hành, đánh giá toàn diện các chuẩn đầu ra A1-A5, B1-B2, C1-C3. Điểm đánh giá theo thang điểm 10, làm tròn một chữ số thập phân và quy đổi sang thang điểm chữ (A, B, C, D, F) cùng thang điểm 4 theo quy chế tín chỉ.

Điểm nổi bật và cập nhật

  • Chuẩn hóa theo khung kỹ thuật quốc tế: Nội dung phân loại vật liệu xi măng trám được cập nhật chi tiết theo hệ thống tiêu chuẩn của Viện Dầu khí Hoa Kỳ (API Spec 10A) từ Class A đến Class H, giúp người học nắm vững các thông số tỷ trọng tiêu chuẩn ($14,8 - 16,4\text{ lb/gal}$) và lượng nước phối trộn ($4,3 - 6,3\text{ gal/bao}$).
  • Tích hợp thực tiễn sản xuất ngoài khơi tại Việt Nam: Tài liệu tích hợp các quy trình kỹ thuật, giải pháp xử lý sự cố và thông số công nghệ đang áp dụng tại các đơn vị dầu khí chủ lực như Liên doanh Việt - Nga Vietsovpetro và PV Drilling (PVD Offshore).
  • Cập nhật công nghệ thiết bị hiện đại: Giáo trình chi tiết hóa các giải pháp kỹ thuật cao cấp như:
    • Công nghệ treo ống chống lửng (Liner Hanger) vận hành bằng cơ khí (mechanical) và thủy lực (hydraulic).
    • Kiểm soát mất chất lỏng và chống xâm nhập khí qua vành xuyến trong các giếng khoan nghiêng và giếng khoan ngang.
    • Ứng dụng phụ gia Silica flour (S8) ngăn chặn suy giảm độ bền nén của đá xi măng ở dải nhiệt độ lên đến 750°F.
  • Dẫn chứng các công trình kỹ thuật tiêu biểu: Trích dẫn các số liệu thực tế từ giếng khoan siêu sâu CG-3 tại bán đảo Kola (đạt chiều sâu kỷ lục 12.261m với đường kính ống chống 215mm) để minh họa cho tính toán ứng suất kéo và độ ổn định cột ống.

Đối tượng sử dụng giáo trình

  • Sinh viên/Học viên: Học sinh, sinh viên hệ cao đẳng và trung cấp chuyên ngành Khoan khai thác dầu khí thuộc Trường Cao đẳng Dầu khí và các cơ sở đào tạo chuyên ngành dầu khí liên quan (học ở học kỳ chuyên ngành năm thứ 2 hoặc năm thứ 3).
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành khối kiến thức cơ sở và kỹ thuật gồm:
    • Hóa đại cương (CNH19MH09)
    • Địa chất cơ sở (KKT19MH31) và Địa chất dầu khí (KKT19MH32)
    • Cơ sở khoan (KKT19MH33)
    • Thí nghiệm dung dịch khoan (KKT19MĐ37)
  • Giảng viên và cán bộ đào tạo: Sử dụng làm giáo trình khung để xây dựng đề cương bài giảng chi tiết, kế hoạch giảng dạy thực hành tại xưởng mô hình và ngân hàng câu hỏi kiểm tra đánh giá.
  • Kỹ sư, kỹ thuật viên thực địa: Tài liệu tra cứu tại giàn khoan và trạm dịch vụ giếng khoan cho các chức danh thợ khoan (driller), phụ khoan (derrickman), kỹ thuật viên vận hành trạm bơm trám xi măng (cementing operator).

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng nào?

Tài liệu được biên soạn phục vụ trực tiếp cho học viên hệ cao đẳng và trung cấp nghề Khoan khai thác dầu khí. Đồng thời, cấu trúc nội dung mang tính ứng dụng cao giúp giáo trình trở thành tài liệu tra cứu hữu ích cho cán bộ kỹ thuật và công nhân vận hành tại các đơn vị khoan dầu khí.

2. Cần trang bị những kiến thức nền tảng nào trước khi học mô đun này?

Học viên cần nắm vững kiến thức từ các môn học kỹ thuật cơ sở và chuyên môn: Hóa đại cương (phản ứng vô cơ), Cơ sở khoan, Địa chất dầu khí, và đặc biệt là mô đun Thí nghiệm dung dịch khoan để hiểu rõ tương tác giữa dung dịch khoan, dung dịch đệm và vữa xi măng.

3. Điểm khác biệt của giáo trình này so với các tài liệu lý thuyết khoan đại cương?

Giáo trình tập trung chuyên sâu vào công tác gia cố và làm kín giếng khoan, phân bổ tới 87/105 giờ cho đào tạo thực hành thao tác. Nội dung gắn liền với quy trình công nghệ chuẩn API và kinh nghiệm thực địa của Vietsovpetro và PVD Offshore thay vì thuần túy lý thuyết tổng quát.

4. Phương pháp tự học giáo trình như thế nào để đạt hiệu quả cao?

Học viên cần đọc trước các chương mục lý thuyết, tự trả lời hệ thống câu hỏi ôn tập cuối mỗi bài (như tính bền ống chống, phân loại xi măng API), chủ động tham gia thảo luận nhóm 8 - 10 người và đối chiếu lý thuyết với quy trình thao tác trên mô hình khoan động.

5. Có những tài liệu tham khảo nào được khuyến nghị đi kèm giáo trình?

Giáo trình khuyến nghị người học tham khảo các tài liệu học thuật trong và ngoài nước:

  • Tài liệu tiếng Việt: Kỹ thuật khoan dầu khí (J.P. Nguyen; Lê Phước Hảo dịch, 1994); Bài giảng thiết bị khoan thăm dò (Nguyễn Văn Giáp, 2002); Cơ sở khoan và khai thác dầu khí (Lê Phước Hảo, NXB Giáo dục, 2006).
  • Tài liệu tiếng Anh: Cementing: SPE Monograph Series, Vol.4 (Dwight K. Smith, 1990); Well Cementing: Developments in Petroleum Science (Nelson, 1990).

Kết luận

Giáo trình Hệ thống chống ống và trám xi măng (KKT19MĐ43) cung cấp hệ thống tri thức kỹ thuật hoàn chỉnh về công tác gia cố thành giếng và kỹ thuật cách ly tầng địa chất trong ngành dầu khí. Cấu trúc mô đun liên kết chặt chẽ giữa lý thuyết hóa - lý của vật liệu với kỹ năng vận hành cơ khí chính xác tại phòng mô hình khoan động. Hoàn thành mô đun này là điều kiện then chốt để học viên tiếp cận các nội dung kỹ thuật phức tạp hơn trong lộ trình đào tạo, bao gồm Kiểm soát giếng khoan (KKT19MĐ44, KKT19MĐ45) và giai đoạn Thực tập sản xuất (KKT19MĐ46) tại các giàn khoan thực tế.
