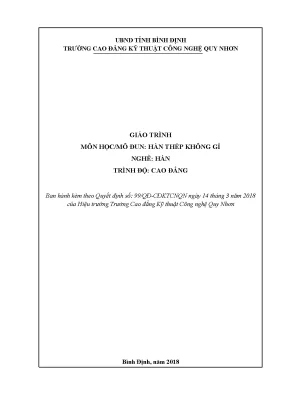

UBND TỈNH BÌNH ĐỊNH TRƯỜNG CAO ĐẲNG KỸ THUẬT CÔNG NGHỆ QUY NHƠN GIÁO TRÌNH MÔN HỌC/MÔ ĐUN: HÀN THÉP KHÔNG GỈ NGHỀ: HÀN TRÌNH ĐỘ: CAO ĐẲNG Ban hành kèm theo Quyết định số: 99/QĐ-CĐKTCNQN ngày 14 tháng 3 năm 2018 của Hiệu trưởng Trường Cao đẳng Kỹ thuật Công nghệ Quy Nhơn Bình Định, năm 2018 TUYÊN BỐ BẢN QUYỀN Tài liệu này thuộc loại sách giáo trình lưu hành nội bộ nên các nguồn thông tin có thể được phép dùng nguyên bản hoặc trích dùng cho các mục đích về đào tạo và tham khảo. Mọi mục đích khác mang tính lệch lạc hoặc sử dụng với mục đích kinh doanh thiếu lành mạnh sẽ bị nghiêm cấm. LỜI GIỚI THIỆU Trong những năm qua, dạy nghề đã có những bước tiến vượt bậc cả về số lượng và chất lượng, nhằm thực hiện nhiệm vụ đào tạo nguồn nhân lực kỹ thuật trực tiếp đáp ứng nhu cầu xã hội. Cùng với sự phát triển của khoa học công nghệ trên thế giới, lĩnh vực cơ khí chế tạo nói chung và ngành Hàn ở Việt Nam nói riêng đã có những bước phát triển đáng kể.
Chương trình khung quốc gia nghề hàn đã được xây dựng trên cơ sở phân tích nghề, phần kỹ thuật nghề được kết cấu theo các môđun. Để tạo điều kiện thuận lợi cho các cơ sở dạy nghề trong quá trình thực hiện, việc biên soạn giáo trình kỹ thuật nghề theo theo các môđun đào tạo nghề là cấp thiết hiện nay. Mô đun 21: Hàn thép không rỉ là mô đun đào tạo nghề được biên soạn theo hình thức tích hợp. Trong quá trình thực hiện, tác giả đã tham khảo nhiều tài liệu công nghệ hàn trong và ngoài nước, kết hợp với kinh nghiệm trong thực tế sản xuất.
Mặc dầu có rất nhiều cố gắng, nhưng không tránh khỏi những khiếm khuyết, rất mong nhận được sự đóng góp ý kiến của độc giả để giáo trình được hoàn thiện hơn. Ý kiến đóng góp gởi về địa chỉ mail: thanhsangcdnqn@gmail.com Xin chân thành cảm ơn! KS. Nguyễn Thanh Sang 1 MỤC LỤC Trang BÀI 1: GIỚI THIỆU MÔ ĐUN, AN TOÀN LAO ĐỘNG 5 1. Giới thiệu Mô đun và các tài liệu tham khảo:.
Giới thiệu nội dung mô đun:. Tài liệu tham khảo. Phạm vi ứng dụng. An toàn lao động.
6 BÀI 2: HÀN THÉP TẤM KHÔNG RỈ BẰNG QUE HÀN THUỐC BỌC 8 2. Lý thuyết liên quan. Kỹ thuật hàn:. Các dạng sai hỏng, nguyên nhân và biện pháp khắc phục.
Trình tự thực hiện. Bài tập áp dụng.14 BÀI 3: HÀN THÉP TẤM KHÔNG RỈ BẰNG HÀN TIG 15 3. Lý thuyết liên quan. Kỹ thuật hàn.
Các dạng sai hỏng, nguyên nhân và biện pháp khắc phục. Trình tự thực hiện. Bài tập áp dụng.18 BÀI 4: HÀN THÉP TẤM KHÔNG RỈ BẰNG HÀN MIG 19 4. Lý thuyết liên quan.
Kỹ thuật hàn. Các dạng sai hỏng, nguyên nhân và biện pháp khắc phục. Trình tự thực hiện. Bài tập áp dụng.24 BÀI 5: HÀN THÉP TẤM KHÔNG RỈ BẰNG HÀN FCAW 25 5.
Lý thuyết liên quan. Kỹ thuật hàn. Các dạng sai hỏng thường gặp, nguyên nhân và biện pháp khắc phục. Trình tự thực hiện.
Bài tập áp dụng.28 2 BÀI 6: HÀN THÉP ỐNG KHÔNG RỈ BẰNG QUE HÀN THUỐC BỌC 29 6. Lý thuyết liên quan. Kỹ thuật hàn. Các dạng sai hỏng thường gặp, nguyên nhân và biện pháp khắc phục.
Trình tự thực hiện. Bài tập áp dụng.32 BÀI 7: HÀN ỐNG KHÔNG RỈ BẰNG HÀN TIG 34 7. Lý thuyết liên quan. Đặc điểm mối hàn ống vị trí 2G.
Kỹ thuật hàn. Các sai hỏng thường gặp, nguyên nhân và biện pháp khắc phục. Trình tự thực hiện. Bài tập áp dụng.38 BÀI 8: HÀN ỐNG KHÔNG GỈ BẰNG HÀN MIG 39 8.
Lý thuyết liên quan. Kỹ thuật hàn. Các sai hỏng thường gặp, nguyên nhân và biện pháp khắc phục. Trình tự thực hiện.
Bài tập áp dụng.40 PHIẾU HƯỚNG DẪN THỰC HIỆN 40 TIÊU CHÍ ĐÁNH GIÁ 48 BẢN VẼ BÀI TẬP 55 3 GIÁO TRÌNH MÔ ĐUN Tên mô đun: HÀN THÉP KHÔNG GỈ Mã mô đun: MĐ21 Thời gian thực hiện mô đun: 90 giờ (Lý thuyết: 30; Thực hành: 58; Kiểm tra: 02) I. Vị trí, tính chất của mô đun: - Vị trí: Môn đun này được bố trí sau khi học xong các mô đun hàn hồ quang tay, MIG-MAG và mô đun hàn TIG. - Tính chất: Là mô đun chuyên ngành trang bị cho người học kỹ năng hàn thép không rỉ tấm và ống ở vị trí 1G, 2G. Mục tiêu mô đun: - Kiến thức: + Hiểu được nguyên nhân và biện pháp phòng ngừa khuyết tật khi hàn thép không rỉ bằng công nghệ SMAW, TIG, MIG, FCAW.
+ Hiểu được sự ảnh hưởng của các thông số chế độ que hàn thuốc bọc, MIG, TIG, FCAW đến chất lượng mối hàn. - Kỹ năng: + Lựa chọn được dòng điện hàn phù hợp với vật liệu, loại mối hàn, tư thế hàn theo quy trình hàn. + Vận hành máy, điều chỉnh tốc độ ra dây, điện áp hàn và lưu lượng khí bảo vệ phù hợp với chiều dày vật liệu. + Hàn được thép tấm, ống không rỉ bằng hồ quang tay đảm bảo yêu cầu kỹ thuật + Hàn được thép tấm, ống không rỉ bằng TIG đảm bảo yêu cầu kỹ thuật + Hàn được thép tấm, ống không rỉ bằng MIG đảm bảo yêu cầu kỹ thuật + Hàn được thép tấm, ống không rỉ bằng FCAW đảm bảo yêu cầu kỹ thuật + KT thiết bị phòng chống cháy nổ trước khi hàn, sử dụng bảo hộ lao động theo quy định.
- Năng lực tự chủ và trách nhiệm: + Có ý thức tự giác, tính kỷ luật cao, tinh thần trách nhiệm trong công việc, sẵn sàng hợp tác, giúp đỡ lẫn nhau. + Tham gia học tập đầy đủ. 4 BÀI 1: GIỚI THIỆU MÔ ĐUN, AN TOÀN LAO ĐỘNG Mã bài: MĐ21-01 Giới thiệu: Khi thực hiện hàn thép không rỉ hay bất kỹ phương pháp hàn điện hồ quang nào thì thợ hàn cũng cần chú ý tới an toàn về điện, an toàn về hồ quang hàn, an toàn về nhiệt và an toàn phòng chống cháy nổ trong suốt quá trình hàn. Đòi hỏi thợ hàn cần phải nắm được những nội dung của chương trình và từ đó có phương án bảo hộ lao động tốt nhất.
Mục tiêu: - Hiểu được bố cục nội dung chương trình và chựa chọn các tài liệu tham khảo. - Trình bày được phạm vi ứng dụng của phương pháp hàn. - Hiểu được các nguyên tắc an toàn và vệ sinh máy móc. Giới thiệu Mô đun và các tài liệu tham khảo: 1.
Giới thiệu nội dung mô đun: Số Thời gian (giờ) Tên các bài trong mô đun TT TS LT TH KT 1 Bài 1: Giới thiệu mô đun, an toàn lao động 6 6 0 0 1. Giới thiệu chương trình và các tài liệu tham khảo 2. Phạm vi ứng dụng 2. An toàn khi sử dụng máy 2 Bài 2: Hàn thép tấm không rỉ bằng que hàn thuốc bọc 12 3 9 0 2.
Lý thuyết liên quan 2. Trình tự thực hiện 2. Bài tập áp dụng 3 Bài 3: Hàn thép tấm không rỉ bằng hàn TIG 12 3 9 0 3. Lý thuyết liên quan 3.
Trình tự thực hiện 3. Bài tập áp dụng 4 Bài 4: Hàn thép tấm không rỉ bằng hàn MIG 12 3 9 0 4. Lý thuyết liên quan 4. Trình tự thực hiện 4.
Bài tập áp dụng 5 Bài 5: Hàn thép tấm không rỉ bằng hàn FCAW 12 3 8 1 5. Lý thuyết liên quan 5. Trình tự thực hiện 5. Bài tập áp dụng 6 Bài 6: Hàn thép ống không rỉ bằng que hàn thuốc bọc 12 3 9 0 6.
Lý thuyết liên quan 5 Số Thời gian (giờ) Tên các bài trong mô đun TT TS LT TH KT 6. Trình tự thực hiện 6. Bài tập áp dụng 7 Bài 7: Hàn ống không rỉ bằng hàn TIG 12 3 9 0 7. Lý thuyết liên quan 7.
Trình tự thực hiện 7. Bài tập áp dụng 8 Bài 8: Hàn ống không rỉ bằng hàn MIG 12 6 5 1 8. Lý thuyết liên quan 8. Trình tự thực hiện 8.
Bài tập áp dụng Cộng 90 30 58 2 1. Tài liệu tham khảo [1]. Ngô Lê Thông- Công nghệ hàn điện nóng chảy (tập1- cơ sở lý thuyết) NXBGD - 2015. Nguyễn Thúc Hà, Bùi Văn Hạnh- Giáo trình công nghệ hàn- NXBGD- 2015 [3].
ASME Section IX, “Welding and Brazing Qualifications”, American Societyt mechanical Engineer” - 2015.1, “Welding Structure Steel”, American Welding Society - 2015 [5]. The Handbook Electrode- Kobecol - 2015 2. Phạm vi ứng dụng Trong nền công nghiệp hoá dầu, hoá chất. ứng dụng nhiều kết cấu thép không gỉ và để chế tạo được các kết cấu này đòi hỏi thợ hàn cần phải nắm vững kỹ thuật hàn đối với từng loại công nghệ hàn được áp dụng.
Hiện nay công nghệ hàn hồ quang tay que hàn thuốc bọc, hàn hồ quang điện cực nóng chảy và không nóng chảy trong môi trường khí bảo vệ hay là hiện bằng điện cực lõi bột được ứng dụng nhiều để hàn các loại thép không gỉ, đảm bảo nhận được mối hàn có kích thước, hình dạng và chất lượng yêu cầu. An toàn lao động Vấn đề an toàn luôn cần phải quan tâm trong quá trình hàn, cả ở ngoài công trường và trong phân xưởng. Bảo đảm an toàn là trách nhiệm của từng cá nhân, không chỉ cho riêng mình mà cho cả những người khác. Giám sát hàn có chức năng đặc biệt quan trọng trong việc đảm bảo quá trình hàn diễn ra đúng theo các quy định(luật) về an toàn trong phạm vi giám sát.
Người giám sát hàn được phép yêu cầu kiểm tra trang thiết bị trước khi hàn, chấp nhận hay không chấp nhận theo các yêu cầu công việc. Người giám sát hàn có trách nhiệm giám sát quá trình hàn tại từng công đoạn cụ thể trong suốt quá trình hàn. Các văn bản yêu cầu người giám sát hàn phải tham khảo và tuân thủ: 6 Luật nhà nướcvề Sức khỏe và An toàn trong sản xuất. Các quy định về Sức khỏe và An toàn có liên quan.
Các chỉ dẫn liên quan đến công việc tại nơi sản xuất các công việc được phép thực hiện, văn bản cảnh báo nguy cơ có thể gây mất an toàn,… Các quy định riêng tại nơi tiến hành sản xuất. Nắm vấn đề cần phải quan tâm khi thực hiện công việc giám sát quá trình hàn: + Điện giật. + Nguồn nhiệt + Tia hồ quang. + Khói và khí hàn.
7 BÀI 2: HÀN THÉP TẤM KHÔNG RỈ BẰNG QUE HÀN THUỐC BỌC Mã bài: MĐ21-02 Giới thiệu Hàn thép không rỉ bằng công nghệ hàn hồ quang tay que hàn thuốc bọc được ứng dụng rộng rãi trong thực tế bởi tính linh động trong quá trình hàn nhưng trong quá trình hàn gây ra vùng ảnh hưởng nhiệt lớn và khả năng tạo dạng mối hàn chưa thực sự thẩm mĩ, cần phải làm nguội để tăng tính thẩm mĩ chỉ chi tiết.
