TỔNG QUAN VỀ GIÁO TRÌNH CÔNG NGHỆ HÀN VÀ KIỂM TRA MỐI HÀN

Tổng quan về giáo trình

Giáo trình thuộc khối kiến thức cơ sở ngành và chuyên ngành trong chương trình đào tạo kỹ sư, cử nhân kỹ thuật các ngành Kỹ thuật Cơ khí, Công nghệ Chế tạo máy, Kỹ thuật Hàn, Kỹ thuật Tàu thủy và Công nghệ Kỹ thuật Ô tô. Tài liệu giữ vị trí cầu nối giữa các học phần khoa học cơ bản (Vật lý đại cương, Hóa học, Kim loại học và Nhiệt luyện, Sức bền vật liệu) với các học phần thực tập sản xuất và đồ án tốt nghiệp thiết kế kết cấu hàn.

Mục tiêu học tập của giáo trình được xác định rõ qua chuẩn đầu ra của từng chương:

  • Nắm vững thực chất, đặc điểm công nghệ và phân loại các phương pháp gia công nối kim loại: hàn điện tiếp xúc, hàn khí và hàn laser.
  • Phân tích được nguyên lý cấu tạo, sơ đồ vận hành của các thiết bị chuyên dụng như máy biến áp hàn tiếp xúc, bình sinh khí axêtylen ($CaC_2$), van giảm áp tác dụng nghịch, khóa bảo hiểm chống ngọn lửa quặt, mỏ hàn hút và các hệ thống phát laser thể rắn, khí, lỏng.
  • Giải thích được bản chất cơ học - nhiệt học của sự hình thành ứng suất dư và biến dạng trong kết cấu hàn; xác định được các biện pháp công nghệ nhằm hạn chế biến dạng trước, trong và sau khi hàn.
  • Nhận diện, phân loại chính xác các dạng khuyết tật mối hàn (nứt nóng, nứt nguội, rỗ khí, lẫn xỉ, không ngấu, lẹm chân, cháy loang); áp dụng thành thạo các phương pháp kiểm tra phá hủy và không phá hủy (NDT).

Cấu trúc giáo trình được xây dựng theo phương pháp tiếp cận từ nguyên lý thiết bị - công nghệ đơn lẻ (Chương 4, 5, 6) đến lý thuyết ứng suất - biến dạng nhiệt tổng quát (Chương 7) và kết thúc bằng quy trình kiểm soát chất lượng, khắc phục sai hỏng (Chương 8). Đặc điểm của giáo trình là tính định lượng kỹ thuật cao, cung cấp đầy đủ các thông số công nghệ thực nghiệm, công thức tính toán nhiệt lượng Jun - Lenxơ, giới hạn áp suất an toàn, bảng phân loại khuyết tật và sơ đồ mặt cắt cấu tạo chi tiết của thiết bị hàn công nghiệp.

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Nội dung trọng tâm của giáo trình được cấu thành từ 5 chương chuyên đề:

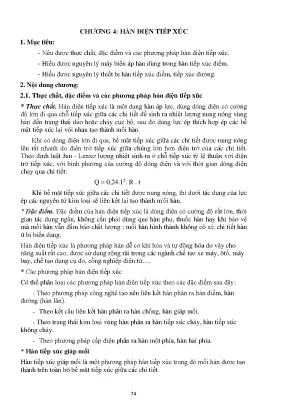

Chương 4: Hàn điện tiếp xúc

Chương này cung cấp kiến thức về phương pháp hàn áp lực sử dụng nhiệt lượng sinh ra từ điện trở tiếp xúc khi có dòng điện cường độ lớn chạy qua, tuân theo định luật Jun - Lenxơ:

$$Q = 0{,}24 \cdot I^2 \cdot R \cdot t$$

Nội dung phân loại công nghệ theo liên kết hàn (hàn điểm, hàn đường, hàn giáp mối), theo trạng thái kim loại (hàn chảy, hàn điện trở), và theo phương pháp cấp điện (hàn một phía, hàn hai phía). Đi sâu phân tích kết cấu máy hàn gồm phần cơ (thân máy, cơ cấu tạo lực ép) và phần điện (biến áp hàn, tụ điện, mạch thứ cấp), yêu cầu vật liệu làm điện cực (đồng điện phân, đồng hợp kim pha crôm, cadimi có đường nước làm nguội) cùng các kích thước hình học quan trọng của liên kết hàn điểm và hàn đường.

Chương 5: Hàn khí

Trình bày nguyên lý nung chảy kim loại và que hàn phụ bằng ngọn lửa cháy giữa hỗn hợp khí cháy và ôxi kỹ thuật (độ tinh khiết 98,5% – 99,5%). Tập trung vào phản ứng điều chế khí axêtylen:

$$\text{CaC}_2 + 2\text{H}_2\text{O} \rightarrow \text{C}_2\text{H}_2 + \text{Ca(OH)}_2 \downarrow + Q$$

với định mức cấp nước làm mát $10\text{ lít nước} / 1\text{ kg đất đèn}$. Phân tích cấu tạo trạm hàn khí, bình chứa khí bằng thép 40 lít (chịu áp suất 200 at), thùng sinh khí kiểu MT-55 và THB-1,25, van giảm áp tác dụng nghịch, khóa bảo hiểm kiểu hở/kín chống hiện tượng ngọn lửa quặt, mỏ hàn kiểu hút và cấu tạo 3 vùng của ngọn lửa hàn (ngọn lửa trung hòa $p = 1{,}1 - 1{,}2$; ngọn lửa ôxi hóa $p > 1{,}2$; ngọn lửa cacbon hóa $p < 1{,}1$).

Chương 6: Hàn Laser

Khảo sát công nghệ nối vật liệu bằng chùm tia laser cường độ cao ở hai chế độ: hàn dẫn nhiệt (mật độ công suất $< 10^4 - 10^5\text{ W/cm}^2$, chiều sâu $< 2{,}5\text{ mm}$, tỷ lệ $D/W \le 3:1$) và hàn xuyên sâu/lỗ khóa (mật độ công suất $> 10^5 - 10^7\text{ W/cm}^2$, chiều sâu đến $51\text{ mm}$, tỷ lệ $D/W$ đạt tới $12:1$). Mô tả sơ đồ nguyên lý máy phát laser (môi trường hoạt tính, nguồn kích thích, hệ thống quang học), phân loại laser thể rắn (Rubi $\text{Al}_2\text{O}_3 + \text{Cr}_2\text{O}_3$, Nd:thủy tinh), laser khí ($\text{CO}_2$ hiệu suất $\eta \le 25%$, công suất đến 100 kW), laser lỏng và cấu tạo hoàn chỉnh của máy hàn laser cầm tay (nguồn IPG, Raycus, Max; bộ làm lạnh; mỏ hàn súng; bộ cấp dây bù tự động; bộ điều khiển).

Chương 7: Ứng suất và biến dạng

Phân tích trạng thái nội lực và biến dạng dư trong kết cấu hàn xuất phát từ 3 nguyên nhân cốt lõi: sự nung nóng không đồng đều, độ co ngót của kim loại mối hàn khi đông đặc, và sự chuyển biến tổ chức tế vi tại vùng ảnh hưởng nhiệt (HAZ). Khảo sát sự hình thành ứng suất dọc (có thể đạt tới giới hạn chảy $\sigma_{\text{ch}}$), ứng suất ngang, biến dạng góc và hiện tượng mất ổn định cục bộ. Đưa ra hệ thống giải pháp giảm ứng suất trước khi hàn (chọn vật liệu, vát mép đối xứng X, K, bố trí gân tăng cứng hợp lý), trong khi hàn (nung nóng sơ bộ, phân đoạn nghịch, hàn từ giữa ra hai phía) và sau khi hàn (ủ nhiệt $560 - 660^\circ\text{C}$, gõ búa nhẹ $0{,}5 - 1{,}25\text{ kg}$, nắn nóng).

Chương 8: Khuyết tật hàn và các phương pháp kiểm tra

Tổng hợp các dạng hư hỏng gồm: nứt (nứt nóng $> 1000^\circ\text{C}$, nứt nguội $< 1000^\circ\text{C}$, phân bố tại 12 vị trí khác nhau), rỗ khí, lẫn xỉ, không ngấu, lẹm chân, chảy loang, quá nhiệt và bắn tóe. Quy định quy trình kiểm soát chất lượng qua 3 giai đoạn: kiểm tra trước khi hàn (đối chiếu bản vẽ, khe hở gá lắp, độ sạch bề mặt), kiểm tra trong khi hàn (thông số công nghệ, thứ tự hàn, nhiệt độ nung sơ bộ), và kiểm tra sau khi hàn bằng các phương pháp không phá hủy (quan sát mắt/kính lúp, thước đo calip chuyên dụng, bột từ MT, thẩm thấu chất chỉ thị màu PT, siêu âm UT, chụp X-quang RT).

Kiến thức nền tảng được xây dựng

Giáo trình thiết lập các khối kiến thức khoa học kỹ thuật nền tảng:

  • Lý thuyết nhiệt động học và điện nhiệt: Cơ chế phát sinh nhiệt điện trở Jun - Lenxơ, nhiệt phản ứng cháy $O_2 - C_2H_2$ đạt nhiệt độ $3150^\circ\text{C}$, cơ chế quang hóa và sự đảo lộn mật độ hạt ở các mức năng lượng trong môi trường hoạt tính laser.
  • Cơ học vật liệu và biến dạng nhiệt: Chu trình nhiệt hàn, quy luật giãn nở - co ngót bị cản trở dẫn đến trường ứng suất nén/kéo dư, hiện tượng biến dạng uốn, biến dạng góc của các tấm thép ghép nối.
  • Luyện kim hàn và chuyển pha: Sự biến đổi kích thước tinh thể, hiện tượng thiên tích tạp chất, tạo xỉ và sự hình thành tổ chức hạt thô trong vùng ảnh hưởng nhiệt khi năng lượng đường quá lớn.
  • Nguyên lý thủy khí và thiết bị chịu áp: Cân bằng áp suất màng đàn hồi trong van giảm áp nghịch, hiện tượng cháy ngược (ngọn lửa quặt) do tốc độ cháy vượt quá tốc độ phun hỗn hợp khí, cơ chế tự điều tiết mực nước sinh khí của buồng côn THB-1,25.

Kỹ năng phát triển

Nội dung tài liệu trang bị cho người học ba nhóm kỹ năng chuyên môn:

  • Kỹ năng kỹ thuật (Technical skills): Tính toán lựa chọn các thông số chế độ hàn (cường độ dòng điện, góc nghiêng mỏ hàn $80 - 90^\circ$, công suất ngọn lửa, mật độ công suất laser); lắp ráp, căn chỉnh các thiết bị trạm hàn khí, máy hàn tiếp xúc và máy hàn laser.
  • Kỹ năng phân tích (Analytical skills): Đọc hiểu biểu đồ phân bố ứng suất dư dọc và ngang; xác định nguyên nhân gây nứt nóng/nguội, rỗ khí, lẫn xỉ; phân tích hình ảnh khuyết tật từ kết quả siêu âm hoặc phim chụp phóng xạ X-quang.
  • Kỹ năng thực nghiệm và kiểm soát quy trình (Practical competencies): Vát mép chuẩn bị phôi; thiết lập trình tự đường hàn hợp lý để triệt tiêu biến dạng; thực hiện các thao tác kiểm tra bằng dưỡng calip chuyên dụng, phương pháp bột từ, chất chỉ thị màu và quy trình xử lý nhiệt luyện ủ khử ứng suất dư ($560 - 660^\circ\text{C}$).

Phương pháp giảng dạy và học tập

Giáo trình áp dụng phương pháp sư phạm tích hợp giữa lý thuyết cơ sở và thực hành kỹ thuật công nghệ. Nội dung mỗi chương được tổ chức tuần tự: định nghĩa thực chất $\rightarrow$ phân tích sơ đồ nguyên lý $\rightarrow$ tính toán thông số công nghệ $\rightarrow$ hướng dẫn vận hành thiết bị an toàn $\rightarrow$ câu hỏi ôn tập và bài tập kiểm tra.

Giáo trình sử dụng hệ thống hình vẽ trực quan mô tả chi tiết:

  • Sơ đồ nguyên lý hàn tiếp xúc giáp mối, tiếp xúc điểm một phía/hai phía, tiếp xúc đường (Hình 4-1, 4-2, 4-10).
  • Sơ đồ trạm hàn khí, bình sinh khí MT-55, THB-1,25, van giảm áp nghịch, khóa bảo hiểm kiểu hở/kín (Hình 5-2, 5-4, 5-6, 5-7).
  • Sơ đồ trạng thái ứng suất biến dạng khi nung nóng thanh thép ngàm, hàn đắp mép tấm chữ nhật, sơ đồ hàn gân tăng cứng dầm chữ I (Hình 7-2, 7-3, 7-13).
  • Sơ đồ 12 vị trí nứt mối hàn và hình thái các dạng khuyết tật bề mặt (Hình 8-1).

Hệ thống câu hỏi ôn tập cuối chương 4, 5, 7, 8 đòi hỏi người học phải tự vẽ lại sơ đồ nguyên lý hoạt động của thiết bị, phân tích so sánh các giải pháp công nghệ (như so sánh mỏ hàn hút và mỏ hàn đẳng áp, so sánh hàn chảy và hàn điện trở, so sánh phương pháp hàn thuận và hàn nghịch), và giải thích các hiện tượng kỹ thuật thực tế (như nguyên nhân gãy vỡ tự nhiên của tàu thủy hay cầu thép do ứng suất dư).

Đánh giá kết quả học tập được thực hiện thông qua:

  1. Đánh giá lý thuyết: Kiểm tra khả năng trình bày bản chất vật lý, cơ chế phản ứng hóa học, công thức định luật Jun - Lenxơ và quy trình an toàn áp lực khí.
  2. Đánh giá kỹ năng công nghệ: Khả năng tính toán thông số chế độ hàn, thiết lập thứ tự mối hàn để giảm biến dạng, và lập quy trình kiểm tra phát hiện khuyết tật mối hàn.
  3. Hướng dẫn tự học: Sinh viên cần đối chiếu các thông số bảng tra (bảng 4-1 về kích thước mối hàn điểm/đường, bảng 8-1 về dạng nứt và biện pháp khắc phục) với thực tế sản xuất tại xưởng cơ khí, thực hiện đầy đủ các bài vẽ sơ đồ mạch khí và mạch điện trước khi tham gia thực hành.

Điểm nổi bật và cập nhật công nghệ

Giáo trình tích hợp đồng thời các công nghệ hàn nhiệt - cơ truyền thống lẫn các phương pháp gia công chùm tia năng lượng cao hiện đại:

Phương pháp Nguồn năng lượng / Cơ chế Đặc tính công nghệ cốt lõi Phạm vi ứng dụng thực tế
Hàn điện tiếp xúc Nhiệt điện trở Jun - Lenxơ kết hợp lực ép cơ học Dòng điện rất lớn, chu kỳ ngắn, không dùng que hàn/thuốc hàn/khí bảo vệ, không xỉ, dễ tự động hóa Khung vỏ ô tô, xe máy, toa xe, ghi ray tàu hỏa, dụng cụ cắt (hàn thân thép thường với lưỡi thép gió)
Hàn khí Nhiệt phản ứng cháy hỗn hợp khí $O_2 - C_2H_2$ ($3150^\circ\text{C}$) Thiết bị cơ động, làm việc không cần nguồn điện, vùng hoàn nguyên chống oxy hóa mối hàn Chi tiết tấm mỏng ($< 4\text{ mm}$), sửa chữa đường ống tại hiện trường vùng sâu vùng xa
Hàn Laser Bức xạ ánh sáng cưỡng bức đơn sắc mật độ cao Vùng ảnh hưởng nhiệt hẹp, tốc độ cao, tỷ lệ $D/W$ tới $12:1$, chiều sâu đến $51\text{ mm}$, nối được phi kim (thủy tinh, nhựa) Chế tạo dụng cụ đột dập, khuôn đúc chính xác (Công nghiệp 4.0), bánh lái - chân vịt tàu thủy, kết cấu thép

Bên cạnh công nghệ, tài liệu cập nhật chi tiết các quy chuẩn kỹ thuật và thiết bị công nghiệp:

  • Bổ sung cấu tạo hoàn chỉnh của máy hàn laser cầm tay với các khối chức năng hiện đại: nguồn sợi quang (IPG, Raycus, Max), bộ làm lạnh tuần hoàn, bép hàn đa năng (hàn phẳng, góc trong, góc ngoài) và bộ cấp dây bù tự động.
  • Lượng hóa chính xác các thông số an toàn công nghiệp: giới hạn áp suất nổ của axêtylen ($> 1{,}5\text{ at}$ ở $> 580^\circ\text{C}$), áp suất nạp bình khí ($O_2$ đạt 150 at, $C_2H_2$ đạt 16 at), quy cách vỏ bình thép 40 lít (chiều dày 9,3 mm, khối lượng vỏ 600 N, màu sơn quy chuẩn: xanh cho $O_2$, trắng cho $C_2H_2$, vàng cho $H_2$).
  • Chuẩn hóa quy trình kiểm tra không phá hủy hiện đại (NDT) kết hợp giữa các phương pháp từ tính, thẩm thấu, siêu âm và tia phóng xạ theo tiêu chuẩn kỹ thuật kiểm định chất lượng kết cấu kim loại.

Đối tượng sử dụng giáo trình

Giáo trình phục vụ trực tiếp cho các nhóm đối tượng trong môi trường học thuật và công nghiệp:

  • Sinh viên bậc Đại học và Cao đẳng kỹ thuật: Thuộc các ngành Công nghệ Kỹ thuật Cơ khí, Chế tạo máy, Cơ điện tử, Kỹ thuật Hàn, Đóng tàu, Kỹ thuật Giao thông từ học kỳ 4 đến học kỳ 7.
  • Yêu cầu kiến thức tiên quyết (Prerequisites): Người học cần hoàn thành các học phần:
    • Vật lý đại cương: Phần Điện học (định luật Ôm, định luật Jun - Lenxơ) và Quang học (bước sóng, bức xạ điện từ).
    • Hóa học đại cương: Cân bằng phản ứng hóa học vô cơ, phản ứng tỏa nhiệt và tính chất khí dễ cháy.
    • Sức bền vật liệu và Kim loại học: Trạng thái ứng suất, giới hạn chảy $\sigma_{\text{ch}}$, độ co ngót đông đặc và sơ đồ chuyển biến tổ chức kim loại khi nhiệt luyện.
  • Giảng viên và cơ sở đào tạo: Dùng làm khung giáo trình chính thức cho môn học Công nghệ Hàn hoặc Gia công kim loại bằng áp lực/nhiệt; làm tài liệu tham chiếu chuẩn để xây dựng ngân hàng đề thi, bài tập lớn và đề cương hướng dẫn thực tập xưởng.
  • Kỹ sư và kỹ thuật viên ngành cơ khí: Tài liệu tra cứu tại các nhà máy chế tạo kết cấu thép, cơ sở đóng tàu, xưởng sản xuất phụ tùng ô tô để xác định chế độ hàn, quy trình xử lý nhiệt khử ứng suất và tiêu chuẩn nghiệm thu khuyết tật mối hàn.

Câu hỏi thường gặp

1. Giáo trình này phù hợp cho đối tượng người học nào?

Giáo trình được biên soạn phục vụ sinh viên đại học, cao đẳng các khối ngành kỹ thuật cơ khí, chế tạo máy, kỹ thuật hàn và kỹ thuật công trình; đồng thời là tài liệu tra cứu chuyên môn cho kỹ sư công nghệ, kỹ thuật viên giám sát chất lượng hàn (QA/QC).

2. Người học cần chuẩn bị kiến thức nền tảng gì trước khi tiếp cận tài liệu?

Người học cần nắm vững kiến thức về Vật lý đại cương (nhiệt và điện học), Hóa học vô cơ cơ bản, Sức bền vật liệu (ứng suất, biến dạng đàn hồi - dẻo), Kim loại học và Nhiệt luyện (cấu trúc pha, chuyển biến tổ chức tế vi).

3. Giáo trình có điểm gì khác biệt so với các tài liệu lý thuyết hàn đại cương?

Tài liệu kết hợp chặt chẽ giữa lý thuyết cơ học - nhiệt luyện với cấu tạo chi tiết thiết bị thực tế; cung cấp đầy đủ các thông số định lượng (áp suất bình chứa, công thức thực nghiệm Jun - Lenxơ, mật độ công suất chùm tia laser) và phân tích sâu cơ chế hình thành khuyết tật cùng các biện pháp hạn chế biến dạng có thể áp dụng trực tiếp tại xưởng.

4. Làm thế nào để tự học và nắm vững kiến thức trong giáo trình hiệu quả?

Người học nên kết hợp đọc lý thuyết với việc vẽ lại các sơ đồ kết cấu thiết bị (van giảm áp, khóa bảo hiểm, súng hàn laser); phân tích biểu đồ phân bố ứng suất nhiệt trong các trường hợp liên kết ngàm; và hoàn thành toàn bộ hệ thống câu hỏi kiểm tra ở cuối mỗi chương.

5. Giáo trình có cung cấp các bảng tra cứu kỹ thuật kèm theo không?

Có. Giáo trình tích hợp hệ thống bảng số liệu kỹ thuật chuyên dụng như Bảng 4-1 (thông số kích thước liên kết hàn điểm, hàn đường), Bảng 8-1 (bảng phân loại dạng nứt, nguyên nhân và giải pháp công nghệ khắc phục tương ứng), cùng các công thức tính toán công suất ngọn lửa hàn khí và chế độ hàn tiếp xúc.

Kết luận

Giáo trình cung cấp một hệ thống kiến thức hoàn chỉnh, chuẩn xác và mang tính kỹ thuật thực tế cao về các phương pháp hàn kim loại hiện đại (hàn điện tiếp xúc, hàn khí, hàn laser), bản chất cơ học nhiệt của ứng suất - biến dạng dư, cùng quy trình kiểm soát khuyết tật mối hàn.

Lộ trình học tập đề xuất:

  1. Tiếp cận nguyên lý vận hành thiết bị và công nghệ từng phương pháp hàn chuyên biệt (Chương 4, 5, 6).
  2. Nghiên cứu sâu lý thuyết ứng suất nhiệt, quy luật co ngót và các biện pháp kết cấu hạn chế biến dạng (Chương 7).
  3. Làm chủ kỹ thuật chẩn đoán khuyết tật và quy trình kiểm tra chất lượng không phá hủy (Chương 8).

Tài liệu là cơ sở khoa học giúp người học hoàn thiện kỹ năng chuyên môn, đáp ứng các tiêu chuẩn kỹ thuật trong thiết kế kết cấu và chế tạo cơ khí công nghiệp.
