Tổng quan về giáo trình

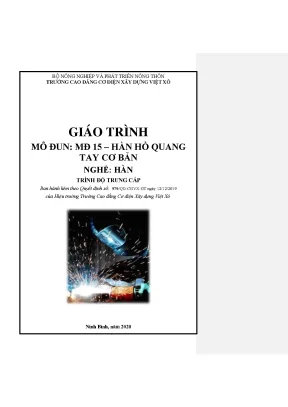

Giáo trình mô đun MĐ 15: Hàn hồ quang tay cơ bản là tài liệu đào tạo chuyên môn thuộc nghề Hàn (trình độ Trung cấp), được ban hành kèm theo Quyết định số 979/QĐ-CĐVX-ĐT ngày 12/12/2019 của Hiệu trưởng Trường Cao đẳng Cơ điện Xây dựng Việt Xô (Bộ Nông nghiệp và Phát triển Nông thôn), xuất bản tại Ninh Bình năm 2020 do tác giả Vũ Thị Thanh Nga biên soạn.

Trong chương trình khung quốc gia nghề Hàn, mô đun này được bố trí sau khối môn học kỹ thuật cơ sở (từ MH08 đến MH13) và mô đun rèn luyện kỹ năng nguội cơ bản (MĐ14). Giáo trình đảm nhận vai trò mô đun chuyên môn bắt buộc, có tính chất tích hợp giữa lý thuyết chuyên ngành và thực hành công nghệ, nhằm hình thành hệ thống kiến thức và kỹ năng thao tác nền tảng đầu tiên về hàn điện hồ quang tay (SMAW - Shielded Metal Arc Welding).

Mục tiêu học tập của giáo trình được xác định cụ thể trên ba phương diện:

  • Kiến thức: Giải thích bản chất vật lý của hồ quang hàn; phân loại que hàn và vật liệu cơ bản; trình bày nguyên lý cấu tạo và cơ chế điều chỉnh dòng điện của thiết bị hàn; tính toán các thông số chế độ hàn phù hợp với chiều dày, chủng loại vật liệu và kiểu liên kết; phân tích và so sánh kỹ thuật hàn tại các vị trí không gian 1F, 1G, 2F, 2G và 3G.
  • Kỹ năng: Thực hiện đúng quy trình đấu nối và vận hành thiết bị; thao tác gây hồ quang, duy trì chiều dài cột hồ quang và dao động que hàn; hoàn thiện các mối hàn góc và giáp mối (có vát mép hoặc không vát mép) đạt chuẩn yêu cầu kỹ thuật và kích thước hình học.
  • Năng lực tự chủ và trách nhiệm: Hình thành ý thức an toàn lao động, vệ sinh công nghiệp, quản lý và sử dụng tiết kiệm vật liệu phôi và que hàn trong quá trình sản xuất.

Cấu trúc giáo trình có tổng thời lượng 180 giờ (bao gồm 38 giờ lý thuyết, 130 giờ thực hành và 12 giờ kiểm tra định kỳ), được tổ chức thành 8 bài học theo trình tự logic từ lý thuyết nhiệt động học, luyện kim hàn đến các bài tập thao tác kỹ năng thực tế. Điểm đặc thù của tài liệu là việc chuẩn hóa các thuật ngữ, ký hiệu quy ước theo hệ thống tiêu chuẩn quốc tế (AWS, ISO, OCT) song song với tiêu chuẩn Việt Nam (TCVN 3223).

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình được phân bổ qua 8 bài học chuyên biệt với tiến trình phát triển từ nguyên lý đến kỹ năng thao tác:

  • Bài 1: Những kiến thức cơ bản khi hàn điện hồ quang tay (32 giờ: 30 LT, 2 KT): Hệ thống hóa lịch sử phát triển kỹ thuật hàn (từ phát minh hồ quang của H. Davy năm 1801, V. Petrov năm 1802 đến que hàn bọc thuốc của O. Kjellberg năm 1907); cấu tạo và sự phân bố nhiệt lượng của cột hồ quang; 4 giai đoạn hình thành hồ quang điện; hiện tượng và biện pháp khắc phục hồ quang bị thổi lệch; cấu trúc bể hàn và các phản ứng oxy hóa - khử ($FeO, Fe_2O_3, Fe_3O_4, SiO_2, MnO$); 5 miền cấu trúc của vùng ảnh hưởng nhiệt (HAZ); các lực cơ học tác động lên giọt kim loại nóng chảy và 2 cơ chế chuyển dịch kim loại (chập mạch và hạt nhỏ li ti); phân loại liên kết hàn tấm và ống; hệ thống ký hiệu mối hàn (AWS, ISO, OCT); cấu tạo, phân loại que hàn theo TCVN 3223, AWS A5.1, ISO 2560; yêu cầu kỹ thuật và phân loại máy hàn; an toàn lao động trong xưởng hàn.
  • Bài 2: Vận hành máy hàn hồ quang tay (8 giờ: 1 LT, 7 TH): Quy trình đấu nối sơ cấp/thứ cấp máy hàn xoay chiều và một chiều; phương pháp gây hồ quang bằng ma sát hoặc mổ thẳng; kỹ thuật duy trì cột hồ quang ngắn và các kiểu dao động mỏ que hàn.
  • Bài 3: Hàn góc không vát mép ở vị trí bằng - 1F (16 giờ: 1 LT, 13 TH, 2 KT): Đặc điểm liên kết hàn góc chữ T; góc nghiêng que hàn ($45^\circ$); chế độ dòng điện hàn và kỹ thuật phân bố nhiệt đều giữa hai bề mặt phẳng.
  • Bài 4: Hàn giáp mối không vát mép ở vị trí bằng - 1G (24 giờ: 1 LT, 21 TH, 2 KT): Quy trình hàn giáp mối tấm mỏng chiều dày từ 1 đến 6 mm; kỹ thuật khống chế độ ngấu chân mối hàn và duy trì khe hở rãnh hàn ($Root\ Opening$).
  • Bài 5: Hàn giáp mối có vát mép ở vị trí bằng - 1G (32 giờ: 2 LT, 28 TH, 2 KT): Kỹ thuật chuẩn bị mép rãnh chữ V cho tấm chiều dày từ 3 đến 26 mm; quy trình hàn nhiều lớp gồm lớp lót đáy ($Root\ pass$), các lớp điền đầy ($Filler\ passes$) và lớp phủ bề mặt ($Cap\ pass$).
  • Bài 6: Hàn góc không vát mép ở vị trí ngang - 2F (16 giờ: 1 LT, 15 TH): Kỹ thuật khống chế trọng lực chống hiện tượng kim loại lỏng chảy sệ xuống bản nằm ngang; điều chỉnh góc độ que hàn nghiêng từ $40^\circ - 45^\circ$ so với trục đứng.
  • Bài 7: Hàn giáp mối không vát mép ở vị trí ngang - 2G (24 giờ: 1 LT, 21 TH, 2 KT): Kỹ thuật hàn đường giáp mối theo trục hoành trên mặt phẳng đứng; phương pháp dao động que hàn để giữ vũng hàn cân bằng.
  • Bài 8: Hàn giáp mối không vát mép ở vị trí đứng - 3G (28 giờ: 1 LT, 25 TH, 2 KT): Kỹ thuật hàn leo (hàn từ dưới lên - vertical up); phương pháp ngắt hồ quang hoặc dao động hình răng cưa/bán nguyệt để tạo giá đỡ cho giọt kim loại kết tinh.

Kiến thức nền tảng được xây dựng

Giáo trình cung cấp hệ thống lý thuyết kỹ thuật vững chắc:

  • Vật lý hồ quang và nhiệt động học: Cấu tạo cột hồ quang gồm 3 khu vực với nhiệt lượng phân bố đặc thù: Cực âm (catot - nhiệt độ $3200^\circ\text{C}$, chiếm 38% tổng nhiệt lượng), Cực dương (anot - nhiệt độ $3400^\circ\text{C}$, chiếm 42% tổng nhiệt lượng), và Thân cột hồ quang (nhiệt độ lên tới $6000^\circ\text{C}$, chiếm 20% nhiệt lượng). Điều kiện phát sinh và duy trì ion hóa chất khí; nguyên nhân gây lệch hồ quang do ảnh hưởng từ trường và vật liệu sắt từ.
  • Luyện kim mối hàn và cấu trúc kim loại: Bản chất hình thành vũng hàn gồm Phần đầu (nung chảy kim loại cơ bản và que hàn) và Phần đuôi (kết tinh kim loại). Các phản ứng oxy hóa kim loại tạo oxit sắt và cơ chế khử oxy thông qua xỉ axit hoặc các nguyên tố ái lực oxy mạnh như $Mn, Si, C$. Phân tích biến đổi tổ chức tế vi của 5 miền thuộc vùng ảnh hưởng nhiệt (HAZ): Miền quá nhiệt ($>1100^\circ\text{C}$), Miền thường hóa ($900 - 1100^\circ\text{C}$), Miền kết tinh lại không hoàn toàn ($720 - 900^\circ\text{C}$), Miền kết tinh lại/ủ mềm ($500 - 700^\circ\text{C}$), và Miền dòn xanh ($<500^\circ\text{C}$).
  • Cơ học dịch chuyển kim loại lỏng: Xác định 5 lực tác dụng trực tiếp lên giọt kim loại nóng chảy: Trọng lực ($F_{tl} = m_{kl} \cdot g$), Lực điện từ, Sức căng bề mặt, Áp lực bốc hơi ($F_h = M_h \cdot v$), và Áp lực cột hồ quang ($F_{chq} = M_{chq} \cdot v$). Hai hình thức dịch chuyển phổ biến trong hàn hồ quang tay: Dịch chuyển chập mạch/đoản mạch (điện áp 14 - 26 V, chu kỳ 1/400 giây gồm 4 giai đoạn) và Dịch chuyển hạt nhỏ li ti (điện áp 26 - 40 V).
  • Hệ thống tiêu chuẩn hóa: Phân loại và ký hiệu vật liệu que hàn, vị trí không gian theo TCVN 3223-89, TCVN 3223-2000, AWS A5.1 (Hiệp hội Hàn Hoa Kỳ), ISO 2560 và tiêu chuẩn OCT của Nga.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật: Đọc hiểu và phân tích bản vẽ hàn kỹ thuật; nhận dạng đúng quy ước vị trí mối hàn (1F, 1G, 2F, 2G, 3G theo AWS; PA, PB, PC, PF theo ISO); tính toán thông số cường độ dòng điện ($I_h$) dựa trên đường kính lõi que hàn ($d$) và chiều dày vật liệu ($S$); sấy và bảo quản que hàn đúng chế độ nhiệt (que rutin sấy $150^\circ\text{C}$, que bazơ sấy $250 - 350^\circ\text{C}$ từ 1.5 - 2 giờ).
  • Kỹ năng phân tích và đánh giá: Nhận diện và xử lý các nguyên nhân gây khuyết tật mối hàn (rỗ khí, ngậm xỉ, nứt nóng, cháy lẹm, chảy tràn, thiếu ngấu); phân tích cơ chế làm việc của máy hàn xoay chiều có bộ tự cảm riêng kiểu CTЄ (gông từ thép kỹ thuật điện dày 0.35 - 0.5 mm, cuộn sơ cấp $W_1$, cuộn thứ cấp $W_2$, cuộn phản kháng $W_{pk}$).
  • Kỹ năng thực nghiệm xưởng: Căn chỉnh khe hở hàn ($Root\ Opening$), góc vát mép ($Bevel\ Angle$); thuần thục thao tác gây hồ quang, dao động mỏ que hàn và kiểm soát độ dài cột hồ quang ngắn để đảm bảo chiều cao phần củng cố mặt trên và độ sâu ngấu chân mối hàn.

Phương pháp giảng dạy và học tập

Giáo trình được biên soạn theo phương pháp tiếp cận mô đun tích hợp (Integrative Competency-Based Training), gắn kết chặt chẽ phần lý thuyết cơ sở kỹ thuật với quy trình thực hành rèn luyện tay nghề tại xưởng.

Tỷ lệ phân bổ thời gian thể hiện rõ tính định hướng thực nghiệm:

  • Lý thuyết chuyên ngành: 38 giờ (chiếm 21.1% tổng thời lượng), tập trung vào phân tích bản chất cơ học, nhiệt học, luyện kim và các tiêu chuẩn quy ước mối hàn.
  • Thực hành kỹ năng: 130 giờ (chiếm 72.2% tổng thời lượng), phân bố liên tục qua 7 bài học thực hành từ Bài 2 đến Bài 8 với thời lượng dao động từ 7 đến 28 giờ thực hành cho mỗi bài.
  • Kiểm tra, đánh giá: 12 giờ (chiếm 6.7% tổng thời lượng), được bố trí định kỳ 2 giờ sau các bài học trọng tâm nhằm đánh giá năng lực tích lũy của người học.
Tổng thời lượng: 180 giờ

Phương pháp tổ chức bài tập và thực hành kỹ thuật:

  • Hệ thống bài tập ứng dụng: Các bài tập thực hành được xây dựng theo mức độ tăng dần của độ khó không gian hàn (từ vị trí bằng 1F, 1G đến vị trí ngang 2F, 2G và vị trí đứng 3G).
  • Quy trình thực hiện bài tập: Người học thực hiện đầy đủ các bước công nghệ: Đọc bản vẽ chi tiết $\rightarrow$ Chuẩn bị phôi hàn và que hàn $\rightarrow$ Làm sạch bề mặt mép ghép $\rightarrow$ Đấu nối máy hàn và hiệu chỉnh dòng điện $\rightarrow$ Hàn đính định vị $\rightarrow$ Hàn lớp lót và các lớp phủ $\rightarrow$ Gõ xỉ, làm sạch và kiểm tra kích thước hình học.
  • Phương pháp đánh giá kết quả: Đánh giá thông qua bài kiểm tra lý thuyết (trắc nghiệm và tự luận về sơ đồ mạch điện máy hàn, ký hiệu tiêu chuẩn ISO/AWS/TCVN) và bài kiểm tra thực hành sản phẩm. Sản phẩm mối hàn được đo lường chính xác các thông số: Độ ngấu chân ($Depth\ of\ fusion$), chiều cao lồi bề mặt ($Face\ reinforcement$), chiều rộng mối hàn, góc mở mép và mức độ khuyết tật (rỗ khí, lẫn xỉ, nứt kết tinh).
  • Hướng dẫn tự học: Giáo trình hướng dẫn người học tra cứu các bảng quy chuẩn kích thước liên kết tấm (từ 1 đến 60 mm tương ứng với các dạng vát mép chữ I, V, X, K, U); cách đối chiếu thông số cơ tính que hàn (giới hạn bền kéo $\sigma_b$, độ giãn dài $\delta_5$, độ dai va đập $KCV$) để lựa chọn vật liệu bù chính xác cho từng mác thép kết cấu.

Điểm nổi bật và cập nhật

  • Hệ thống hóa đồng bộ 4 tiêu chuẩn ký hiệu quốc tế và quốc gia: Giáo trình tích hợp song song các hệ thống tiêu chuẩn kỹ thuật hàng đầu gồm AWS A5.1 (Hoa Kỳ), ISO 2560 (Quốc tế), OCT (Nga) và TCVN 3223-89 / TCVN 3223-2000 (Việt Nam). Điều này giúp người học hiểu rõ cách chuyển đổi mã hiệu que hàn (như que hệ Rutin: E431RR theo TCVN, E6013 theo AWS, E43 1 R theo ISO) và diễn giải đúng các ký hiệu bản vẽ cơ khí đa quốc gia.
  • Phân tích chi tiết luyện kim và nhiệt vi mô: Tài liệu phân định rõ 5 miền cấu trúc tế vi của vùng ảnh hưởng nhiệt (HAZ) trên thép carbon thấp và cơ chế của các phản ứng oxy hóa - hoàn nguyên ($FeO$, $SiO_2$, $MnO$), giúp giải thích tường tận nguyên nhân suy giảm cơ tính hoặc nứt nóng/nứt nguội tại mối ghép.
  • Làm rõ các lực động học và cơ chế dịch chuyển giọt kim loại: Mô tả chi tiết 5 thành phần lực ($F_{tl}$, lực điện từ, sức căng bề mặt, áp lực hơi, áp lực hồ quang) và phân tích chu kỳ dịch chuyển đoản mạch trong khoảng thời gian $1/400$ giây với 4 giai đoạn cụ thể.
  • Ứng dụng vật liệu chuyên biệt trong công nghiệp: Trình bày chi tiết tính chất và phạm vi sử dụng của 4 hệ thuốc bọc que hàn:
    • Hệ Axit (A): Tốc độ chảy cao, dễ sinh khí độc, dùng que vỏ mỏng/trung bình.
    • Hệ Rutin (R/RR): Chiếm khoảng 70% khối lượng que hàn thông dụng, hồ quang êm, ít bắn tóe.
    • Hệ Bazơ/Canxi florua (B): Hàm lượng hydro thấp, độ dai va đập cao ở nhiệt độ âm ($-20^\circ\text{C}$ đến $-40^\circ\text{C}$), chuyên dùng cho kết cấu chịu áp lực cao, bồn chứa, vỏ tàu thủy.
    • Hệ Xenlulo (C/O): Khí bảo vệ mạnh, tốc độ đông đặc nhanh, thích hợp cho kỹ thuật hàn đứng từ trên xuống trong thi công đường ống.
  • Cấu tạo và nguyên lý điều khiển thiết bị hàn thực tế: Phân tích cụ thể mô hình máy biến áp hàn xoay chiều có bộ tự cảm riêng kiểu CTЄ, chỉ rõ phương pháp điều chỉnh dòng điện vô cấp qua vít điều chỉnh khe hở từ ($a$) và điều chỉnh có cấp qua thay đổi số vòng dây cuộn phản kháng ($W_{pk}$).

Đối tượng sử dụng giáo trình

Giáo trình MĐ 15: Hàn hồ quang tay cơ bản được thiết kế cho các nhóm đối tượng và mục đích học thuật cụ thể:

  • Sinh viên, học sinh chuyên ngành: Tài liệu học tập bắt buộc dành cho học sinh, sinh viên trình độ Trung cấp và Cao đẳng thuộc các ngành: Hàn, Cắt gọt kim loại, Công nghệ kỹ thuật cơ khí, Kỹ thuật kết cấu và Xây lắp công trình.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành khối kiến thức cơ sở từ bài học MH08 đến MH13 (bao gồm Vẽ kỹ thuật cơ khí, Cơ học kỹ thuật, Kim loại học và Xử lý nhiệt, Dung sai và Đo lường kỹ thuật) cùng mô đun MĐ14 (Kỹ thuật gia công nguội cơ bản).
  • Giảng viên và cán bộ đào tạo nghề: Dùng làm tài liệu chuẩn để xây dựng đề cương bài giảng, thiết kế bài giảng tích hợp lý thuyết - thực hành, chuẩn hóa hệ thống tiêu chí chấm điểm sản phẩm mối hàn theo các vị trí 1F, 1G, 2F, 2G, 3G và xây dựng ngân hàng đề thi tay nghề.
  • Kỹ thuật viên, thợ hàn và người tự học: Phục vụ tra cứu các thông số kỹ thuật chế độ hàn, phương pháp khắc phục hiện tượng thổi lệch hồ quang, quy trình sấy que hàn hợp chuẩn và kỹ thuật đọc ký hiệu liên kết hàn trên bản vẽ cơ khí chế tạo.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với cấp độ và trình độ đào tạo nào?

Tài liệu được biên soạn chuẩn hóa cho trình độ Trung cấp nghề Hàn theo chương trình khung quốc gia ban hành năm 2019, đồng thời được sử dụng làm giáo trình cơ sở chuyên môn cho sinh viên trình độ Cao đẳng kỹ thuật cơ khí và công nhân kỹ thuật cần chuẩn hóa tay nghề hàn hồ quang tay (SMAW).

2. Người học cần đáp ứng những điều kiện kiến thức nền tảng nào?

Trước khi học mô đun MĐ15, người học bắt buộc phải hoàn thành các môn học kỹ thuật cơ sở từ MH08 đến MH13 và mô đun MĐ14, nhằm nắm vững kỹ năng đọc bản vẽ cơ khí, hiểu tính chất cơ lý của thép carbon và thành thạo các quy tắc an toàn xưởng gia công nguội.

3. Điểm khác biệt về mặt học thuật của giáo trình so với các tài liệu hướng dẫn hàn thông thường?

Giáo trình không chỉ hướng dẫn thao tác cơ học mà đi sâu phân tích cơ sở nhiệt động học cột hồ quang (nhiệt độ anot, catot, thân hồ quang), 5 miền vi cấu trúc vùng ảnh hưởng nhiệt (HAZ), các lực vật lý chi phối giọt kim loại lỏng và đối chiếu 4 hệ thống tiêu chuẩn kỹ thuật (TCVN, AWS, ISO, OCT).

4. Phương pháp tự học và rèn luyện kỹ năng với giáo trình này như thế nào?

Người học cần nắm chắc toàn bộ kiến thức lý thuyết Bài 1 (cách tính chế độ dòng hàn, phân biệt que hàn, đọc ký hiệu rãnh hàn), sau đó thực hiện tuần tự các bài tập thực hành từ Bài 2 đến Bài 8 theo đúng tư thế quy định, tuân thủ nghiêm ngặt kỹ thuật dao động que hàn và quy trình sấy que hàn bazơ ở $250 - 350^\circ\text{C}$.

5. Giáo trình có tích hợp các bảng tra cứu và tài liệu bổ trợ nào?

Tài liệu cung cấp hệ thống bảng tra cứu kỹ thuật chi tiết, bao gồm: Bảng liên kết chiều dày vật liệu và kiểu vát mép (từ 1 đến 60 mm); Bảng chỉ tiêu cơ tính và thành phần hóa học que hàn theo TCVN 3223-89, TCVN 3223-2000, AWS A5.1 và ISO 2560; Bảng vị trí hàn trong không gian và sơ đồ nguyên lý đấu dây máy hàn một chiều (DCEN/DCEP) và xoay chiều.

Kết luận

Giáo trình mô đun MĐ 15: Hàn hồ quang tay cơ bản của Trường Cao đẳng Cơ điện Xây dựng Việt Xô cung cấp cấu trúc lý thuyết và kỹ năng thực hành nền tảng cho nghề Hàn. Tài liệu chuẩn hóa toàn diện các khái niệm vật lý hồ quang, biến đổi tổ chức tế vi kim loại trong vùng ảnh hưởng nhiệt, động học dịch chuyển kim loại lỏng và hệ thống quy ước mối hàn theo tiêu chuẩn Việt Nam và quốc tế.

Lộ trình đào tạo được thiết kế tuần tự: Nắm vững cơ sở lý thuyết và quy tắc an toàn (Bài 1) $\rightarrow$ Vận hành thành thạo thiết bị máy hàn (Bài 2) $\rightarrow$ Luyện tập kỹ năng hàn vị trí bằng 1F, 1G (Bài 3, 4, 5) $\rightarrow$ Nâng cao kỹ năng kiểm soát bể hàn ở vị trí ngang 2F, 2G (Bài 6, 7) $\rightarrow$ Hoàn thiện kỹ thuật hàn đứng 3G (Bài 8).

Tài liệu được đối chiếu trực tiếp với các tiêu chuẩn kỹ thuật gồm TCVN 3223, AWS A5.1, ISO 2560 và hệ thống máy hàn biến áp xoay chiều kiểu CTЄ, bảo đảm tính quy chuẩn trong giảng dạy và thực hành nghề cơ khí chế tạo.
