TỔNG QUAN HỌC THUẬT VÀ NỘI DUNG CHUYÊN MÔN GIÁO TRÌNH HÀN HỒ QUANG TAY NÂNG CAO (MÃ MÔ ĐUN: MĐ18)

Tổng quan về giáo trình (250-300 từ)

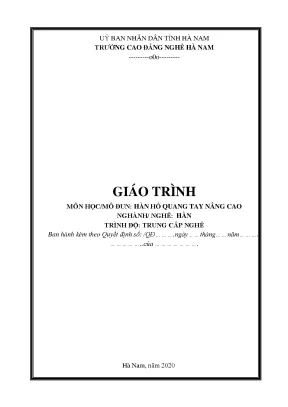

Giáo trình Hàn hồ quang tay nâng cao (Mã môn học/mô đun: MĐ18) do Trường Cao đẳng Nghề Hà Nam (thuộc Ủy ban Nhân dân tỉnh Hà Nam) ban hành năm 2020, với sự tham gia biên soạn của tác giả Bùi Việt Thắng. Trong hệ thống chương trình khung quốc gia nghề Hàn trình độ Trung cấp và Cao đẳng, mô đun MĐ18 là mô đun chuyên ngành bắt buộc, được bố trí giảng dạy nối tiếp sau mô đun Hàn hồ quang tay cơ bản (MĐ15) hoặc tổ chức học song song cùng các môn học cơ sở MH07 đến MH12 và các mô đun kỹ thuật MĐ13, MĐ16, MĐ17.

Về mục tiêu học tập (Learning Outcomes), giáo trình trang bị cho người học năng lực vận hành thành thạo thiết bị hàn hồ quang tay (SMAW/MMA/111); tính toán chính xác các thông số chế độ hàn (đường kính que hàn, dòng điện, điện áp, tốc độ hàn, năng lượng đường); làm chủ kỹ thuật thao tác ở các vị trí không gian phức tạp (4F, 4G, 1G, 2G); nhận diện, khắc phục khuyết tật và thực hiện kiểm tra đánh giá chất lượng mối hàn theo quy chuẩn kỹ thuật. Đồng thời, mô đun rèn luyện năng lực làm việc độc lập, làm việc nhóm, giám sát kỹ thuật và tuân thủ các quy định về an toàn lao động, vệ sinh công nghiệp.

Giáo trình được cấu trúc theo phương thức đào tạo tích hợp giữa lý thuyết chuyên môn và thực hành nghề nghiệp. Điểm đặc sắc của tài liệu nằm ở việc chuyển hóa các kinh nghiệm thao tác thực tế thành hệ thống công thức toán học và bảng tra cứu định lượng, gắn liền việc gia công liên kết với quy trình xử lý nhiệt, sửa chữa khuyết tật và đối chiếu các tiêu chuẩn chất lượng quốc tế.

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương/chủ đề chính

Nội dung giáo trình được kết cấu thành 4 bài chuyên đề kỹ thuật tương ứng với các vị trí và dạng liên kết hàn không gian:

  1. Bài 1: Hàn góc ở vị trí 4F (Mã bài MĐ18.01): Kỹ thuật chuẩn bị mép hàn chữ T không vát cạnh và vát cạnh (cạnh mối hàn $K < 8\text{ mm}$ và $K \ge 8\text{ mm}$); tính toán chế độ hàn một lớp và nhiều lớp; kỹ thuật kiểm soát góc độ que hàn, dao động đường thẳng hoặc tam giác lệch ở tư thế hàn trần; phương pháp đo kích thước mối hàn và đo độ sâu cháy chân (từ $0 \div 5\text{ mm}$).
  2. Bài 2: Hàn giáp mối ở vị trí 4G (Mã bài MĐ18.02): Đọc bản vẽ, quy trình nắn phôi cơ khí (đảm bảo độ không phẳng không quá $1\text{ mm}$ trên một mét chiều dài); kỹ thuật lấy dấu, cắt cơ khí hoặc cắt nhiệt; kỹ thuật hàn giáp mối tấm thép CT3 dày $6\text{ mm}$ không vát cạnh và dày $10\text{ mm}$ vát cạnh chữ V, chữ X; kiểm soát dao động răng cưa, bán nguyệt ở lớp lót và lớp phủ; kiểm tra ngoại dạng bằng mắt, kính lúp và thước đo cơ khí.
  3. Bài 3: Hàn ống ở vị trí 1G / 1GR (Mã bài MĐ18.03): Đọc bản vẽ và gá lắp ống thép ($\phi 60 \times 5 \times 50\text{ mm}$) trên đồ gá thép chữ V (V50); kỹ thuật phân đoạn và điều chỉnh góc độ que hàn liên tục theo chu vi khi xoay trở chi tiết; phương pháp kiểm tra không phá hủy gồm siêu âm (UT) và chụp bức xạ (RT).
  4. Bài 4: Hàn ống ở vị trí 2G (Mã bài MĐ18.04): Kỹ thuật hàn ống ở vị trí trục đứng, đường hàn nằm ngang; tính toán dòng điện và góc độ que hàn để chống chảy xệ kim loại do trọng lực; phân tích khuyết tật và phương pháp kiểm tra khuyết tật mối hàn ống.

Tiến trình nội dung (Progression Logic) được phát triển tuyến tính từ kết cấu tấm phẳng sang kết cấu ống trụ tròn, từ liên kết góc đến liên kết giáp mối, đồng thời tăng dần độ khó về khả năng định vị vũng hàn ngược chiều trọng lực.

Kiến thức nền tảng được xây dựng

Giáo trình thiết lập nền tảng lý thuyết thông qua hệ thống công thức và nguyên lý công nghệ:

  • Xác định đường kính que hàn ($d$):
    • Với mối hàn góc: $d = \frac{K}{2} + 2\text{ (mm)}$
    • Với mối hàn giáp mối: $d = \frac{S}{2} + 1\text{ (mm)}$ (với $S$ là chiều dày phôi; lớp lót thứ nhất dùng $d < 5\text{ mm}$).
  • Xác định cường độ dòng điện hàn ($I_h$):
    • $I_h = (\alpha + \beta \cdot d) \cdot d$ hoặc $I_h = k \cdot d$ (với $k = 35 \div 50$; vị trí hàn ngửa giảm $15 \div 20%$, hàn đứng giảm $10 \div 15%$ so với hàn bằng).
  • Xác định điện áp hàn ($U_h$):
    • $U_h = a + b \cdot l_{hq}$ (với $a = 15 \div 20\text{ V}$, $b = 15.7\text{ V/cm}$, $l_{hq}$ là chiều dài cột hồ quang, giá trị thực tế $U_h \approx 20 \div 25\text{ V}$).
  • Tính toán số lớp hàn ($n$):
    • $n = \frac{F_đ - F_1}{F_n} + 1$ (với $F_1 = (6 \div 8)d\text{ mm}^2$ là diện tích tiết diện lớp thứ nhất).
  • Năng lượng đường ($q_đ$):
    • $q_đ = \frac{0.24 \cdot \eta \cdot U_h \cdot I_h}{V_h} = M \cdot F_đ = 14500 \cdot F_đ\text{ (cal/cm)}$ (với thép thường có $\gamma = 7.8\text{ g/cm}^3$, $\eta = 0.70$, hằng số $M = 14500$).
  • Tốc độ hàn ($V_h$) và thời gian hàn ($T_h$):
    • $V_h = \frac{\alpha_đ \cdot I_h}{3600 \cdot \gamma \cdot F_đ}\text{ (cm/s)}$ ($\alpha_đ = 7 \div 11\text{ g/A.h}$); $T_h = \frac{T_0}{m}$ (hệ số tổ chức $m = 0.3 \div 0.5$).

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Duy trì cột hồ quang ngắn ($l_{hq}$ ngắn); kiểm soát góc que ($75^\circ \div 80^\circ$ theo hướng hàn); phối hợp các kiểu dao động (đường thẳng đi lại, răng cưa, tam giác lệch, bán nguyệt); thực hiện các mối hàn đính có chiều dài không quá $15\text{ mm}$; vận hành máy mài cầm tay và thiết bị hàn hồ quang tay.
  • Kỹ năng phân tích (Analytical skills): Đọc bản vẽ kết cấu; xác định nguyên nhân gây khuyết tật (dòng điện lớn/hồ quang dài gây cháy cạnh; dòng điện nhỏ/vệ sinh kém gây lẫn xỉ; dao động không đúng gây chảy xệ, lệch mối hàn); phân tích kim tương nhằm tìm nguyên nhân nứt, phá hủy dẻo, phá hủy giòn hoặc nứt tách lớp.
  • Kỹ năng thực hành kiểm định và sửa chữa (Practical competencies): Sử dụng thước đo mối hàn đa năng kiểm tra độ lệch, chiều cao lồi ($0 \div 25\text{ mm}$), cạnh hàn ($K$); áp dụng phương pháp dũi rãnh bằng điện cực carbon khí nén (tỷ lệ rộng/sâu $w/h = 1 \div 1.5$), mài bỏ lớp thấm carbon sâu $3\text{ mm}$; thực hiện gia nhiệt trước và sau hàn sửa đối với thép manganese và thép hợp kim trung bình; tiếp cận các quy trình kiểm tra không phá hủy (thẩm thấu mao dẫn, bột từ, siêu âm UT, chụp phim bức xạ RT).

Phương pháp giảng dạy và học tập (300-350 từ)

Giáo trình áp dụng mô hình giảng dạy tích hợp (Pedagogical approach), kết hợp lý thuyết công nghệ hàn trực tiếp với các bước thực hành tại xưởng theo trình tự chuẩn hóa gồm 4 bước: (1) Đọc bản vẽ kỹ thuật; (2) Chuẩn bị phôi, mép hàn và thiết bị gá đính; (3) Tiến hành hàn theo chế độ đã tính toán; (4) Kiểm tra ngoại dạng và đánh giá khuyết tật.

Hệ thống bài tập ứng dụng được thiết kế trên các dạng phôi thép kết cấu thông dụng (thép tấm CT3 dày $6\text{ mm}$, $10\text{ mm}$ kích thước $200 \times 100\text{ mm}$; phôi ống $\phi 60 \times 5 \times 50\text{ mm}$), sử dụng que hàn bọc thuốc dày chủng loại AWS E7016 (LB-52 KOBELCO) đường kính $\phi 2.2\text{ mm}$, $\phi 2.5\text{ mm}$ và $\phi 3.2\text{ mm}$. Thời gian thực hiện mỗi bài tập thực hành được khống chế định mức là 04 giờ (bao gồm công đoạn chuẩn bị và gá đính), cho phép 10 phút hiệu chỉnh máy hàn trước khi thao tác.

Phương pháp đánh giá kết quả học tập được lượng hóa theo cấu trúc ma trận ba thành phần:

  • Kiến thức (Trọng số 0.3): Đánh giá qua bài viết tự luận hoặc trắc nghiệm về công thức tính toán chế độ hàn, đặc điểm vũng hàn ở vị trí ngửa và kỹ thuật xử lý liên kết (thang điểm 10).
  • Kỹ năng (Trọng số 0.5): Đánh giá trực tiếp qua thao tác và sản phẩm mối hàn (thang điểm 100 quy đổi về thang 10, gồm 70 điểm ngoại dạng kích thước/độ ngấu/khuyết tật và 30 điểm tuân thủ quy trình; vượt quá 5% thời gian cho phép sẽ không được đánh giá).
  • Thái độ (Trọng số 0.2): Đánh giá tác phong công nghiệp, an toàn lao động, vệ sinh nhà xưởng và tinh thần hợp tác nhóm (thang điểm 10).

Trong tự học, tài liệu yêu cầu người học tuân thủ nghiêm ngặt quy trình an toàn: trang bị đầy đủ bảo hộ (mặt nạ hàn, găng tay da, yếm da, giày), kiểm tra tiếp đất thiết bị, ngừng thực tập khi mặt sàn ẩm ướt hoặc có nguy cơ rò rỉ điện.

Điểm nổi bật và cập nhật (250-300 từ)

Tài liệu thể hiện tính cập nhật và bám sát thực tiễn sản xuất thông qua các nội dung kỹ thuật chuyên sâu:

  • Tích hợp hệ thống tiêu chuẩn quốc tế: Giáo trình quy chiếu trực tiếp các tiêu chuẩn quản lý chất lượng và đánh giá mối hàn bao gồm EN 25817 / ISO 5817 (mức chất lượng mối hàn thép), EN 30042 / ISO 10042 (chất lượng liên kết hàn), EN ISO 13920 (dung sai chung cho kết cấu hàn), EN 1011 (hướng dẫn hàn vật liệu kim loại) và EN 729 / ISO 3834 (yêu cầu chất lượng đối với hàn nóng chảy).
  • Chuẩn hóa quy trình sửa chữa mối hàn công nghiệp: Giáo trình phân loại chi tiết ba phạm vi sửa chữa: (1) Hàn hoàn thiện trong sản xuất (xử lý phôi đúc rỗ co, bù đắp kích thước danh nghĩa); (2) Sửa chữa các mối hàn không phù hợp tiêu chuẩn; (3) Sửa chữa phục hồi kết cấu hàn đang trong quá trình vận hành, khai thác.
  • Quy chuẩn hóa công nghệ loại bỏ khuyết tật: Đưa vào quy trình công nghệ dũi hồ quang điện cực carbon (Air Carbon Arc Gouging) với các thông số xác định rõ: tỷ lệ rãnh đào $w/h = 1 \div 1.5$, chiều sâu mài sạch lớp thấm carbon tối thiểu $3\text{ mm}$, quy trình gia nhiệt chống nứt và nguyên tắc tái kiểm tra bằng phương pháp KTKPH.
  • Định lượng hóa thông số công nghệ: Thay thế phương pháp chọn chế độ hàn thuần túy theo kinh nghiệm bằng hệ thống công thức tính toán năng lượng đường ($q_đ = 14500 F_đ$), tốc độ hàn ($V_h$), hệ số hữu ích hồ quang ($\eta = 0.70$) và hệ số đắp ($\alpha_đ = 7 \div 11\text{ g/A.h}$).

Đối tượng sử dụng giáo trình (200-250 từ)

  • Sinh viên/Người học: Giáo trình được biên soạn phục vụ đào tạo sinh viên năm thứ hai hệ Trung cấp nghề và Cao đẳng nghề ngành Hàn (Mã nghề theo danh mục đào tạo nghề), ngành Cắt gọt kim loại, Cơ khí chế tạo và Gia công kết cấu thép.
  • Yêu cầu kiến thức tiên quyết (Prerequisites): Người học cần hoàn thành các môn học kỹ thuật cơ sở (MH07 đến MH12), nắm vững kiến thức Đọc bản vẽ cơ khí, Dung sai lắp ghép, Vật liệu học kim loại và đã đạt yêu cầu mô đun Hàn hồ quang tay cơ bản (MĐ15) với các kỹ năng hàn bằng (1F, 1G) và hàn đứng (2F, 3G).
  • Giảng viên chuyên ngành: Giáo trình cung cấp cấu trúc bài giảng tích hợp chuẩn, bản vẽ kỹ thuật chi tiết, bảng thông số chế độ hàn định mức và hệ thống phiếu đánh giá tiêu chí (Rubric) phục vụ giảng dạy lý thuyết, hướng dẫn thực hành và chấm thi kết thúc mô đun.
  • Tự học và tài liệu tham khảo: Tài liệu là nguồn tham chiếu kỹ thuật cho thợ hàn kết cấu, kỹ thuật viên kiểm định chất lượng (QC/Welding Inspector) cần tra cứu thông số công nghệ, định mức thời gian, phương pháp kiểm tra không phá hủy và quy trình hàn sửa chữa khuyết tật kết cấu theo tiêu chuẩn ISO/EN.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với ai?

Giáo trình phù hợp với sinh viên hệ Trung cấp và Cao đẳng nghề ngành Hàn, kỹ thuật viên cơ khí kết cấu, thợ hàn đang chuẩn bị thi nâng bậc hoặc thi lấy chứng chỉ tay nghề hàn ở các vị trí không gian (4F, 4G, 1G, 2G).

2. Cần kiến thức nền nào để học?

Người học cần hoàn thành mô đun Hàn hồ quang tay cơ bản (MĐ15), có khả năng đọc bản vẽ cơ khí, hiểu biết về tính chất cơ lý của thép carbon (CT3), nắm vững quy tắc an toàn điện - phòng chống cháy nổ và thao tác vận hành máy hàn hồ quang.

3. Điểm khác biệt của giáo trình này so với các tài liệu hàn cơ bản?

Giáo trình tập trung chuyên sâu vào các vị trí hàn khó trong không gian (hàn trần, hàn ngửa, hàn ống), cung cấp phương pháp tính toán định lượng năng lượng đường ($q_đ$), thời gian hàn ($T_h$), số lớp hàn ($n$), đồng thời tích hợp quy trình sửa chữa khuyết tật bằng dũi điện cực carbon và đối chiếu hệ thống tiêu chuẩn ISO/EN.

4. Làm sao để tự học và luyện tập hiệu quả với giáo trình?

Người học cần nghiên cứu kỹ phần tính toán chế độ hàn cho từng chiều dày phôi trước khi thực hành, tuân thủ bảng chỉ dẫn bước thao tác của từng bài, rèn luyện kỹ thuật giữ hồ quang ngắn và sử dụng thước đo cơ khí để tự kiểm tra ngoại dạng, kích thước mối hàn theo bảng tiêu chí đánh giá.

5. Có tài liệu bổ trợ nào đi kèm giáo trình?

Giáo trình tích hợp sẵn hệ thống bản vẽ gia công phôi mẫu, bảng tra cứu thông số que hàn (AWS E7016 / LB-52), bảng thông số vát mép (chữ V, chữ X), tiêu chí đánh giá kỹ năng 100 điểm và danh mục các tiêu chuẩn kỹ thuật kiểm định mối hàn (ISO 5817, ISO 10042, ISO 3834).

Kết luận (150 từ)

Giáo trình Hàn hồ quang tay nâng cao (MĐ18) của Trường Cao đẳng Nghề Hà Nam cung cấp hệ thống kiến thức và kỹ năng thực hành chuẩn xác về công nghệ hàn hồ quang tay tại các vị trí không gian 4F, 4G, 1G và 2G. Tài liệu thiết lập sự kết nối chặt chẽ giữa việc tính toán thông số chế độ hàn (dòng điện, điện áp, năng lượng đường, số lớp) với kỹ thuật thao tác thực tế và quy trình kiểm soát khuyết tật theo các tiêu chuẩn quốc tế EN/ISO.

Lộ trình đào tạo được thiết kế tuần tự từ liên kết tấm phẳng đến kết cấu ống phức tạp, giúp người học hình thành năng lực nghề nghiệp đáp ứng trực tiếp yêu cầu sản xuất công nghiệp. Để đạt hiệu quả tối ưu, người học cần kết hợp nghiên cứu lý thuyết trong giáo trình với việc rèn luyện thực hành trên phôi chuẩn thép CT3, que hàn E7016 và sử dụng đồng bộ các thiết bị đo kiểm ngoại dạng cơ khí và kiểm tra không phá hủy (NDT).
