MÔ TẢ THƯ MỤC HỌC THUẬT VÀ PHÂN TÍCH NỘI DUNG GIÁO TRÌNH: HÀN HỒ QUANG TAY NÂNG CAO

Tổng quan về giáo trình

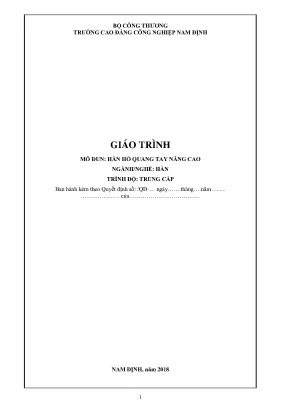

  • Tên tài liệu: Giáo trình Mô đun: Hàn hồ quang tay nâng cao
  • Mã mô đun / Phân loại: Mô đun chuyên môn nghề
  • Cơ quan ban hành / Đơn vị biên soạn: Trường Cao đẳng Công nghiệp Nam Định (Nhóm biên soạn: Nguyễn Xuân Trưởng)
  • Năm ban hành: 2018
  • Ngành/Nghề đào tạo: Hàn
  • Trình độ đào tạo: Trung cấp (kết cấu theo chương trình khung quốc gia)

Vị trí trong chương trình đào tạo

Trong khung chương trình đào tạo nghề Hàn, Hàn hồ quang tay nâng cao (SMAW - Shielded Metal Arc Welding nâng cao) là mô đun chuyên môn nghề bắt buộc, được bố trí giảng dạy sau khi người học đã hoàn thành mô đun Hàn hồ quang tay cơ bản. Mô đun này đảm nhận vai trò chuyển tiếp từ các kỹ năng hàn ở vị trí bằng (1G, 1F) sang các vị trí không gian có độ phức tạp cao hơn trong thực tế sản xuất cơ khí.

Mục tiêu học tập (Learning Outcomes)

Sau khi hoàn thành mô đun, người học đạt được các chuẩn đầu ra:

  1. Vận hành và sử dụng thành thạo các thiết bị hàn hồ quang tay (nguồn điện xoay chiều, một chiều và các phụ kiện phụ trợ).
  2. Tính toán và thiết lập chính xác chế độ hàn (đường kính que hàn, cường độ dòng điện, điện áp hồ quang, tốc độ hàn, số lớp hàn, năng lượng đường) phù hợp với chiều dày, tính chất cơ lý của vật liệu và dạng liên kết.
  3. Thực hiện hoàn chỉnh các liên kết hàn giáp mối và hàn góc ở các vị trí hàn khó trong không gian (đứng 3G/3F, ngang 2G, ngửa/trần 4F/4G) đảm bảo kích thước hình học và độ ngấu theo yêu cầu kỹ thuật.
  4. Đo kiểm, phát hiện và xử lý các khuyết tật mối hàn bằng dụng cụ chuyên dụng; tuân thủ nghiêm ngặt quy chuẩn an toàn lao động và vệ sinh công nghiệp.

Cấu trúc và cách tiếp cận

Giáo trình được biên soạn theo hình thức tích hợp đồng bộ giữa lý thuyết công nghệ và thực hành tay nghề xưởng, bao gồm 7 bài học chuyên đề được sắp xếp tuần tự theo mức độ tăng dần về độ khó không gian và dạng liên kết cơ khí.

Nội dung kiến thức cốt lõi

                             GIÁO TRÌNH HÀN HỒ QUANG TAY NÂNG CAO
  VỊ TRÍ HÀN ĐỨNG                      VỊ TRÍ HÀN NGANG                     VỊ TRÍ HÀN TRẦN/NGỬA
  (Vertical Position)                  (Horizontal Position)                (Overhead Position)

Các chương/chủ đề chính

  • Bài 1: Hàn giáp mối không vát mép ở vị trí hàn đứng (3G) (tr. 4): Phân tích cơ chế tác động của trọng lực làm kim loại lỏng dễ chảy xệ khỏi vũng hàn; công thức xác định đường kính que hàn $d = \frac{S}{2} + 1$; kỹ thuật dao động que hàn theo đường răng cưa hoặc bán nguyệt; kỹ thuật hàn hồ quang nhảy và ngắt hồ quang để khống chế nhiệt độ vũng hàn.
  • Bài 2: Hàn góc không vát mép ở vị trí hàn đứng (3F) (tr. 11): Tính toán đường kính que hàn theo kích thước cạnh mối hàn $d_h = \frac{k}{2} + 1$; phương pháp gá đính đối xứng; kiểm soát hiện tượng đóng cục, chảy xệ và lẫn xỉ khi hàn góc chữ T từ dưới lên.
  • Bài 3: Hàn giáp mối có vát mép ở vị trí hàn ngang (2G) (tr. 17): Kỹ thuật hàn liên kết nằm trong mặt phẳng nghiêng $60^\circ - 120^\circ$; phương pháp dao động que hàn theo đường tròn lệch nhằm giữ kim loại nóng chảy không bị nhỏ giọt xuống cạnh dưới; nguyên tắc vát mép tấm trên nhiều hơn tấm dưới; hiệu chỉnh giảm dòng điện hàn từ $10% - 15%$ so với tư thế hàn bằng.
  • Bài 4: Hàn giáp mối có vát mép ở vị trí hàn đứng (3G) (tr. 25): Quy trình hàn nhiều lớp trên thép tấm dày có vát mép; kỹ thuật duy trì hồ quang ngắn ($l_{hq} \le d_h$) và dừng que hàn tại hai bên mép rãnh hàn để chống khuyết cạnh (cháy chân).
  • Bài 5: Hàn góc không vát mép ở vị trí ngửa (4F) (tr. 27): Cơ sở nhiệt động và các công thức giải tích xác định diện tích tiết diện kim loại đắp $F_đ = K_y \cdot \frac{K^2}{2}$, số lớp hàn tối thiểu $n = 1 + \frac{F_đ - F_1}{F_n}$, công thức tính tốc độ hàn $V_h$ và năng lượng đường $q_đ = 14500 \cdot F_đ$; quy trình phân bố các lớp hàn ngược chiều nhau trong liên kết chữ T tư thế trần.
  • Bài 6: Hàn giáp mối không vát mép ở vị trí ngửa (4G) (tr. 42): Kỹ thuật chuẩn bị và khai triển phôi tấm thép carbon (như thép CT3); tính toán hệ số sử dụng vật liệu $F_0/F$; quy chuẩn khoảng cách mạch nối phôi ($a, b$); kỹ thuật nắn phẳng phôi tấm bằng phương pháp cơ khí nguội/nóng; kỹ thuật hàn trần với que hàn đường kính $d < 4\text{ mm}$ và dòng điện giảm $15% - 20%$.
  • Bài 7: Hàn giáp mối có vát mép ở vị trí ngửa (4G) (tr. 57): Kỹ thuật hàn lớp lót (root pass), lớp điền và lớp phủ trên mối ghép giáp mối có vát mép ở tư thế trần; phương pháp kiểm tra kích thước hình học và khắc phục biến dạng kết cấu.

Kiến thức nền tảng được xây dựng

Giáo trình thiết lập hệ thống lý thuyết kỹ thuật thông qua các công thức tính toán và dữ liệu thực nghiệm:

  1. Quan hệ dòng điện hàn ($I_h$) và que hàn ($d$): $$I_h = (\alpha + \beta \cdot d)d$$ (với que hàn thép: $\alpha = 20$, $\beta = 6$)

    • Hiệu chỉnh chế độ dòng điện: Chiều dày $S > 3d$ hoặc mối ghép chữ T: tăng $10% - 15%$; chiều dày $S < 1,5d$: giảm $15%$; vị trí đứng (3G/3F) và ngang (2G): giảm $10% - 15%$; vị trí trần/ngửa (4G/4F): giảm $15% - 20%$.

  2. Điện áp hồ quang ($U_h$) và chiều dài hồ quang ($l_{hq}$): $$U_h = a + b \cdot l_{hq}$$ (với $a = 15 \div 20\text{V}$, $b = 15,7\text{V/cm}$, giá trị điện áp làm việc chuẩn xấp xỉ $22\text{V}$; duy trì chế độ hồ quang ngắn $l_{hq} < 1,1d_h$).

  3. Năng lượng đường ($q_đ$) và tốc độ hàn ($V_h$): $$V_h = \frac{\alpha_đ \cdot I_h}{3600 \cdot \gamma \cdot F_đ} \quad (\text{cm/s})$$ $$q_đ = 0,24 \cdot \frac{\eta \cdot U_h \cdot I_h}{V_h} = M \cdot F_đ = 14500 \cdot F_đ \quad (\text{cal/cm})$$ (với hệ số đắp $\alpha_đ = 7 \div 11\text{ g/A}\cdot\text{h}$, khối lượng riêng thép $\gamma = 7,8\text{ g/cm}^3$, hiệu suất hồ quang $\eta = 0,70$, hằng số $M = 14500$).

  4. Tính toán khai triển phôi và mạch nối:

    • Tỷ lệ tận dụng vật liệu: $H = \frac{F_0}{F} \cdot 100%$
    • Quy chuẩn mạch nối phôi nhỏ ($a$) và phôi lớn phức tạp ($b$) theo chiều dày từ $0,3\text{ mm}$ đến $10\text{ mm}$ (Bảng 2).

Kỹ năng phát triển

  • Kỹ năng thao tác công nghệ: Điều chỉnh góc nghiêng que hàn ($\alpha = 60^\circ \div 80^\circ$); duy trì quỹ đạo chuyển động đầu que hàn (răng cưa, bán nguyệt, đường tròn lệch); thực hiện chuyển đổi phương pháp ngắt hồ quang và nhảy hồ quang; kiểm soát nhiệt độ vũng chảy.
  • Kỹ năng chuẩn bị và gia công cơ học: Đọc bản vẽ kết cấu hàn; nắn phẳng phôi tấm đảm bảo độ không phẳng $\le 1\text{ mm/m}$; lấy dấu, đánh dấu trừ lượng dư co ngót; cắt phôi bằng ngọn lửa khí hoặc cơ khí với dung sai $\pm(0,5 \div 1,5)\text{ mm}$; gá đính mối hàn đúng kích thước (chiều dài đính $\approx 10\text{ mm}$, cao $1 \div 2\text{ mm}$).
  • Kỹ năng kiểm tra và xử lý lỗi: Sử dụng thước cặp, ca-líp, dưỡng kiểm tra góc và kích thước mối hàn (bề rộng $b = 4 \div 10\text{ mm}$, chiều cao $h = 1 \div 3\text{ mm}$, độ lệch mép, đo chiều sâu cháy chân $0 \div 5\text{ mm}$, đo chiều cao đắp đến $25\text{ mm}$); chẩn đoán nguyên nhân và khắc phục các khuyết tật cháy cạnh, lẫn xỉ, rỗ khí, lệch đường hàn.

Phương pháp giảng dạy và học tập

                    QUY TRÌNH DẠY HỌC TÍCH HỢP 4 BƯỚC

Phương pháp tiếp cận sư phạm

Giáo trình triển khai theo mô hình đào tạo nghề tích hợp (Competency-Based Training). Mỗi bài học cấu trúc khép kín theo chu trình 4 bước:

  1. Đọc hiểu bản vẽ và yêu cầu kỹ thuật.
  2. Chuẩn bị thiết bị, dụng cụ và tính toán chế độ hàn.
  3. Thực hiện thao tác công nghệ (gá đặt, hàn đính, hàn hoàn thiện từng lớp).
  4. Kiểm tra, đánh giá chất lượng sản phẩm và an toàn xưởng.

Bài tập và thực hành xưởng

  • Bài tập tính toán: Khai triển phôi, xác định số lớp hàn $n$, tính toán cường độ dòng điện $I_h$, điện áp $U_h$, thời gian hoàn thành mối hàn $T_h = \frac{T_0}{m}$ (với hệ số tổ chức $m = 0,3 \div 0,5$).
  • Bài tập thao tác: Thực hành trên phôi thép tấm (kích thước mẫu $250 \times 100 \times 6\text{ mm}$, $200 \times 100 \times 6\text{ mm}$) tại các đồ gá hàn đứng (3G/3F), ngang (2G) và ngửa (4F/4G).

Phương pháp kiểm tra và đánh giá kết quả học tập

Giáo trình cung cấp bảng tiêu chuẩn đánh giá định lượng trên thang điểm 10 với 3 nhóm tiêu chí và trọng số tương ứng:

Nhóm tiêu chí đánh giá Trọng số hệ số Nội dung và phương pháp đánh giá
I. Kiến thức 0,3 Kiểm tra bài tập tự luận và trắc nghiệm: Trình bày chính xác cách chọn đường kính que hàn ($1,5$ đ), cường độ dòng điện ($1,5$ đ), điện áp hàn ($1,0$ đ), kỹ thuật thao tác ($3,0$ đ), nguyên nhân/biện pháp khắc phục khuyết tật ($1,5$ đ) và phương pháp kiểm tra ($1,5$ đ). Tổng: 10 điểm.
II. Kỹ năng 0,5 Quan sát thao tác thực tế và đối chiếu tiêu chuẩn: Công tác chuẩn bị thiết bị/vật liệu ($3,0$ đ), vận hành thiết bị ($1,0$ đ), cài đặt chế độ hàn ($1,0$ đ), độ thuần thục thao tác ($2,0$ đ), kiểm tra chất lượng mối hàn (độ ngấu, kích thước cạnh $K$, khuyết tật rỗ khí/lẫn xỉ/cháy cạnh, biến dạng kết cấu) ($3,0$ đ). Tổng: 10 điểm.
III. Thái độ 0,2 Theo dõi ý thức và tác phong công nghiệp: Chuyên cần, chấp hành nội quy ($2,0$ đ), tổ chức vị trí làm việc khoa học ($1,0$ đ), tính cẩn thận, chính xác ($1,0$ đ), làm việc nhóm ($1,0$ đ), đảm bảo thời gian quy định ($2,0$ đ), tuân thủ an toàn lao động và bảo hộ ($3,0$ đ). Tổng: 10 điểm.

Điểm nổi bật và tính hệ thống của giáo trình

  • Hệ thống hóa giải tích các thông số công nghệ: Khác với các tài liệu chỉ mô tả kỹ năng truyền nghề mang tính định tính, giáo trình cung cấp các biểu thức toán học xác định cụ thể thông số nhiệt học và hình học mối hàn ($I_h, U_h, V_h, q_đ, F_đ$).
  • Quy chuẩn hóa vị trí hàn theo mã quốc tế: Toàn bộ nội dung thực hành được phân định rõ ràng theo các ký hiệu vị trí hàn chuẩn (2G, 3G, 3F, 4G, 4F), giúp người học tiếp cận trực tiếp với các tiêu chuẩn sản xuất công nghiệp.
  • Tích hợp quy trình chuẩn bị cơ khí trước khi hàn: Đưa nội dung tính toán khai triển vật liệu tấm, hệ số tận dụng phôi ($F_0/F$), khoảng cách mạch nối cắt phôi (Bảng 2) và kỹ thuật nắn phẳng tấm thép vào quy trình hàn.
  • Bảng hóa phân tích khuyết tật và phương pháp đo kiểm: Giáo trình xây dựng bảng chi tiết chỉ rõ nguyên nhân trực tiếp và biện pháp khắc phục cho từng loại khuyết tật (cháy cạnh, lẫn xỉ, lệch đường hàn) cùng quy chuẩn sử dụng dưỡng đo cơ khí chuyên dụng.

Đối tượng sử dụng giáo trình

  • Người học: Học viên, sinh viên theo học trình độ Trung cấp, Cao đẳng các ngành Hàn, Cơ khí chế tạo máy, Gia công kết cấu thép.
  • Yêu cầu kiến thức tiên quyết (Prerequisites): Người học cần hoàn thành mô đun Hàn hồ quang tay cơ bản (đã thuần thục kỹ thuật hàn bằng 1G, 1F), nắm vững an toàn kỹ thuật điện và nguyên lý đọc bản vẽ cơ khí.
  • Giảng viên chuyên ngành: Sử dụng làm căn cứ biên soạn giáo án tích hợp, thiết kế bài tập thực hành xưởng và áp dụng barem chấm điểm đánh giá chuẩn đầu ra kỹ năng nghề.
  • Kỹ thuật viên và thợ hàn: Dùng làm tài liệu tra cứu các công thức tính toán chế độ hàn thực nghiệm, bảng mạch nối phôi và cẩm nang xử lý sai hỏng mối hàn trong điều kiện sản xuất.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng đào tạo nào?

Giáo trình được biên soạn chuyên biệt cho học viên, sinh viên trình độ Trung cấp và Cao đẳng kỹ thuật nghề Hàn hoặc Cơ khí chế tạo, chuẩn bị bước vào giai đoạn rèn luyện kỹ năng thực tế ở các vị trí không gian phức tạp.

2. Cần chuẩn bị kiến thức và kỹ năng nền tảng nào trước khi học mô đun này?

Người học bắt buộc phải hoàn thành mô đun Hàn hồ quang tay cơ bản, nắm vững kỹ thuật gây và duy trì hồ quang ở vị trí bằng (1G, 1F), biết đọc bản vẽ kỹ thuật cơ khí, nắm vững tính chất thép kết cấu (thép CT3) và quy định an toàn bảo hộ lao động.

3. Giáo trình này có điểm gì khác biệt so với tài liệu hàn cơ bản?

Tài liệu tập trung giải quyết bài toán chống chảy xệ kim loại lỏng do trọng lực ở các tư thế khó (3G, 3F, 2G, 4F, 4G) thông qua việc định lượng hóa công thức giảm dòng điện, kiểm soát điện áp hồ quang ngắn, tính năng lượng đường và quy định kỹ thuật dao động que hàn chuyên biệt (răng cưa, bán nguyệt, đường tròn lệch).

4. Quy trình tự học và rèn luyện kỹ năng được hướng dẫn như thế nào?

Người học triển khai tuần tự theo 4 giai đoạn: (1) Tính toán chế độ hàn theo công thức giải tích; (2) Chuẩn bị phôi, nắn phẳng và gá đính đúng kích thước dung sai; (3) Luyện tập thao tác dao động que hàn và giữ góc nghiêng theo quy định; (4) Tự kiểm tra ngoại dạng bằng thước đo, ca-líp và đối chiếu tiêu chí đánh giá.

5. Giáo trình có tích hợp các bảng biểu tra cứu thực tế không?

Có. Giáo trình tích hợp đầy đủ hệ thống bảng dữ liệu: Bảng tra cứu đường kính que hàn theo cạnh mối hàn và chiều dày (Bảng 1, Bảng 3), bảng trị số mạch nối phôi khi cắt kim loại tấm (Bảng 2), đồ thị xác định diện tích tiết diện kim loại đắp ($F_đ$) và bảng hướng dẫn xử lý khuyết tật mối hàn.

Kết luận

Giáo trình Mô đun: Hàn hồ quang tay nâng cao do Trường Cao đẳng Công nghiệp Nam Định ban hành là tài liệu đào tạo chuyên môn chuẩn hóa, tích hợp đầy đủ lý thuyết tính toán chế độ hàn và quy trình công nghệ thao tác ở các vị trí không gian khó (2G, 3G, 3F, 4G, 4F). Việc nắm vững nội dung giáo trình giúp người học làm chủ các thông số công nghệ, thực hiện các mối hàn kết cấu đảm bảo kích thước và độ ngấu, đồng thời hình thành tác phong công nghiệp và kỹ năng an toàn lao động trong môi trường sản xuất cơ khí. Người học có thể tham khảo thêm danh mục tài liệu tham khảo công nghệ hàn (Mục IV, tr. 73) để mở rộng kiến thức chuyên môn.
