TỔNG QUAN HỌC THUẬT VÀ NỘI DUNG GIÁO TRÌNH HÀN MIG/MAG NÂNG CAO (MÃ MÔ ĐUN: MECW63171)

Tổng quan về giáo trình (250-300 từ)

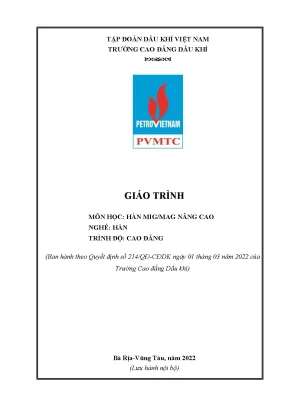

Giáo trình Hàn MIG/MAG nâng cao (Mã số mô đun: MECW63171) là tài liệu giảng dạy và học tập chính thức thuộc chương trình đào tạo nghề Hàn ở trình độ Cao đẳng, do Khoa Cơ khí Động lực – Trường Cao đẳng Dầu khí biên soạn theo Quyết định ban hành số 214/QĐ-CĐDK ngày 01 tháng 03 năm 2022. Trong cấu trúc chương trình khung tổng thể gồm 100 tín chỉ (2505 giờ), mô đun này thuộc khối các môn học, mô đun chuyên môn ngành (66 tín chỉ / 1860 giờ), được giảng dạy với thời lượng 3 tín chỉ (tổng số 90 giờ, bao gồm 10 giờ lý thuyết, 77 giờ thực hành/thảo luận và 3 giờ kiểm tra).

Mục tiêu học tập của giáo trình được xác lập cụ thể qua ba chuẩn đầu ra:

  • Về kiến thức (A1): Người học có khả năng lựa chọn chế độ hàn phù hợp với kiểu liên kết, chiều dày, tính chất vật liệu và vị trí hàn; đồng thời lập được quy trình hàn MIG/MAG ở các vị trí nâng cao.
  • Về kỹ năng (B1): Chuẩn bị đầy đủ phôi hàn, vật liệu và thiết bị đúng yêu cầu kỹ thuật; thực hiện thành thạo các mối hàn giáp mối ở vị trí ngang (2G) và vị trí đứng (3G) trên thép carbon thấp đạt độ ngấu, đúng kích thước bản vẽ, không khuyết tật rỗ khí, cháy cạnh, vón cục hay chảy xệ.
  • Về năng lực tự chủ và trách nhiệm (C1): Tuân thủ quy định an toàn lao động, vệ sinh công nghiệp và quy trình công nghệ trong môi trường xưởng hàn.

Cấu trúc giáo trình tiếp cận theo mô hình đào tạo kỹ năng thực hành phân xưởng gắn liền với các vị trí không gian phức tạp. Điểm đặc thù của tài liệu là sự tích hợp giữa kỹ thuật hàn bán tự động bảo vệ bằng khí $CO_2$ với hệ thống an toàn công nghiệp nặng, bám sát các tiêu chuẩn kỹ thuật áp dụng trong ngành công nghiệp Dầu khí từ năm 2005 đến nay.

Nội dung kiến thức cốt lõi (500-600 từ)

                       CẤU TRÚC MÔ ĐUN MECW63171 (90 GIỜ)
  BÀI 1: VỊ TRÍ 2G               BÀI 2: VỊ TRÍ 3G            PHỤ LỤC AN TOÀN
(Hàn ngang thép tấm)           (Hàn đứng từ dưới lên)     (Hàn điện - hàn hơi)

Các chương/chủ đề chính

Giáo trình phân chia nội dung giảng dạy thành hai bài chuyên đề kỹ thuật trọng tâm và một phần phụ lục an toàn chuyên sâu:

  1. Bài 1: Hàn thép cacbon thấp vị trí hàn ngang (2G): Cung cấp quy trình chuẩn bị thiết bị MIG/MAG đồng bộ, máy cắt oxy khí cháy, máy mài và dụng cụ gá lắp; chuẩn bị 2 tấm phôi thép carbon kích thước $10 \times 100 \times 250\text{ mm}$, vát mép $30^\circ$, mép cùn $2 \div 2.5\text{ mm}$, khe hở đáy $3\text{ mm}$, tạo góc bù biến dạng ngược $3^\circ$. Xác lập chế độ hàn với dây ER70S-2/ER70S-6 $\Phi 1.2\text{ mm}$, khí bảo vệ $CO_2$ ($15 \div 20\text{ lít/phút}$), tầm với điện cực $10 \div 14\text{ mm}$, chu kỳ điều khiển súng 4T. Quy trình hàn phân lớp gồm:

    • Lớp lót (Root pass): Dòng điện $100 \div 120\text{ A}$, dao động răng cưa lệch hoặc đường thẳng, duy trì lỗ thâm nhập hồ quang (keyhole), xử lý mài mỏng điểm nối bằng đá mài dày $3\text{ mm}$; kích thước mặt sau đạt chiều rộng $5\text{ mm}$, chiều cao $1 \div 1.5\text{ mm}$.
    • Lớp đầy (Filler pass): Gồm 2 đường hàn với dòng điện $150 \div 180\text{ A}$, dao động răng cưa/vòng tròn lệch, cách bề mặt phôi $1.5 \div 2\text{ mm}$.
    • Lớp phủ (Cap pass): Gồm 3 đường hàn liên kết phủ kín rãnh hàn, kích thước tổng thể chiều rộng đạt $17 \pm 1\text{ mm}$, chiều cao lồi $2.5 \pm 0.5\text{ mm}$.

  2. Bài 2: Hàn thép cacbon thấp vị trí hàn đứng (3G): Thiết lập quy trình hàn đứng hướng leo (vertical-up) trên liên kết giáp mối thép tấm $10\text{ mm}$. Thiết lập góc mỏ hàn $90^\circ$ so với hai bên mặt phẳng và nghiêng $80^\circ$ so với trục đường hàn, duy trì khoảng cách hồ quang ngắn $2 \div 3\text{ mm}$. Quy trình điền đầy rãnh hàn gồm:

    • Lớp lót: Dây ER70S-2 $\Phi 1.2\text{ mm}$, dòng điện $100 \div 120\text{ A}$, dao động mỏ hàn răng cưa nhỏ nhằm kiểm soát ngấu đáy.
    • Lớp đầy: Dòng điện $150 \div 180\text{ A}$, dao động hình răng cưa hoặc bán nguyệt có dừng ở hai biên để tránh chảy xệ và chống khuyết tật cháy chân.
    • Lớp phủ: Thực hiện 2 đường hàn phủ trên bề mặt, đường thứ nhất chiếm $1/2$ chiều rộng rãnh hàn, đường thứ hai phủ đè lên $1/2$ đường thứ nhất và phủ kín mép vát.

  3. Phụ lục Kỹ thuật an toàn cho hàn điện - hàn hơi: Tổng hợp 10 điều mục quy chuẩn an toàn lao động, bao gồm quy định vận hành dụng cụ cầm tay, phương tiện phòng hộ cá nhân (sử dụng mặt nạ phòng độc có ống nối PS-1), quy tắc sử dụng bộ van giảm áp và chai chứa khí áp suất cao ($CO_2, O_2, C_2H_2$), cùng các yêu cầu phòng chống cháy nổ khi hàn điện tại kho xăng dầu.

Kiến thức nền tảng được xây dựng

  • Nguyên lý hồ quang và bảo vệ bể hàn: Cơ chế tự bảo vệ của khí $CO_2$, hiện tượng phân hủy và tái oxy hóa trong bể hàn lỏng, sự tác động của chiều dài cột hồ quang và lưu lượng khí ($15 \div 20\text{ l/ph}$) tới độ đặc khít của mối hàn.
  • Luyện kim và cơ chế tạo khuyết tật: Bản chất hình thành vết nứt nóng (xuất hiện trong quá trình kết tinh ở nhiệt độ trên $1000^\circ\text{C}$) và vết nứt nguội (sinh ra dưới $1000^\circ\text{C}$ do ứng suất dư và hydro hòa tan); nhận diện các dạng nứt: nứt đuôi lửa (crater crack), nứt vùng ảnh hưởng nhiệt (HAZ crack), nứt dưới đường hàn (underbead crack), nứt chân (root crack); nguyên nhân sinh rỗ khí (porosity), hàn không ngấu (lack of fusion/penetration), cháy chân (undercut), bắn tóe kim loại (spatter) và cháy thủng (burn-through).
  • Hệ thống thông số công nghệ tiêu chuẩn: Bảng tra cứu tương quan giữa đường kính dây hàn ($0.6 \div 2.0\text{ mm}$), dải dòng điện ($35 \div 500\text{ A}$), điện áp hồ quang ($18 \div 40\text{ V}$) và tầm với điện cực ($6 \div 15\text{ mm}$).

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Làm sạch phôi cơ học/hóa học, tạo góc vát $30^\circ$, căn chỉnh khe hở đáy $3\text{ mm}$, gá đính ngược góc $3^\circ$; thao tác vận hành thiết bị bán tự động, hiệu chỉnh thông số nguồn hàn MIG/MAG, kỹ thuật mồi và nối hồ quang trên lớp lót bằng phương pháp mài vát cục bộ.
  • Kỹ năng phân tích (Analytical skills): Đọc và bóc tách yêu cầu kỹ thuật từ bản vẽ chi tiết liên kết hàn 2G, 3G; phân tích nguyên nhân các sai lệch hình học hoặc khuyết tật bên trong và bên ngoài để đưa ra biện pháp khắc phục tương ứng.
  • Kỹ năng thực hành nghề nghiệp (Practical competencies): Kiểm soát hình thái bể hàn lỏng chống lại tác động của trọng lực ở các tư thế không gian (hàn ngang, hàn leo); thực hiện kiểm tra đánh giá chất lượng ngoại dạng mối hàn (chiều rộng, chiều cao đắp, độ vảy hàn, điểm bắt đầu và kết thúc) bằng mắt thường và dưỡng đo chuyên dụng.

Phương pháp giảng dạy và học tập (300-350 từ)

Mô đun áp dụng phương pháp dạy học tích hợp lấy người học làm trung tâm, kết hợp chặt chẽ giữa hướng dẫn lý thuyết quy trình và luyện tập thao tác trực tiếp tại phân xưởng.

  • Hoạt động của người dạy: Sử dụng phương pháp giảng dạy tích cực bao gồm thuyết trình ngắn gọn, nêu vấn đề, làm mẫu thao tác kỹ thuật tại trạm hàn (thị phạm tư thế mỏ hàn, góc nghiêng $80^\circ \div 90^\circ$, cách dao động răng cưa và dừng biên), sau đó tiến hành theo dõi thường xuyên, uốn nắn thao tác và nhận xét rút kinh nghiệm trực tiếp cho từng học viên.
  • Tổ chức bài tập và thực hành: Học viên học tập theo nhóm nhỏ từ 2 đến 4 người, được trang bị 02 máy hàn MIG/MAG đồng bộ kèm hệ thống hút khói và thông gió cục bộ. Mỗi cá nhân tự chịu trách nhiệm gia công chuẩn bị phôi, gá lắp kết cấu bù góc biến dạng, thực hiện hàn các lớp lót, lớp đầy, lớp phủ và tự đánh giá sản phẩm.
  • Phương pháp đánh giá kết quả: Áp dụng Quy chế đào tạo Cao đẳng chính quy theo Thông tư số 09/2017/TT-LĐTBXH của Bộ Lao động – Thương binh và Xã hội với cơ cấu điểm số:
    • Điểm đánh giá thường xuyên và định kỳ (Trọng số 40%): Gồm 01 bài kiểm tra thường xuyên sau 15 giờ thực hành (đánh giá chuẩn $A_1 \div A_3, B_1 \div B_3, C_1 \div C_2$) và 01 bài kiểm tra định kỳ sau 45 giờ thực hành (đánh giá chuẩn $A_4, B_4, C_3$).
    • Điểm thi kết thúc mô đun (Trọng số 60%): Thực hiện bài thi thực hành tổng hợp sau 90 giờ đào tạo (đánh giá toàn diện các chuẩn $A_1 \div A_5, B_1 \div B_5, C_1 \div C_3$).
    • Thang điểm: Chấm theo thang điểm 10 làm tròn đến một chữ số thập phân, sau đó quy đổi sang thang điểm chữ và điểm số thang điểm 4.
  • Yêu cầu đối với người học: Nghiên cứu bài học trước khi đến lớp; tham dự tối thiểu $100%$ thời lượng thực hành (quy định bắt buộc: học viên vắng quá $1%$ số tiết thực hành không đủ điều kiện dự thi và phải học lại toàn bộ mô đun).

Điểm nổi bật và cập nhật (250-300 từ)

Nội dung giáo trình phản ánh các yêu cầu kỹ thuật thực tế của ngành sản xuất và gia công kết cấu cơ khí, dầu khí:

  1. Chuyển giao công nghệ hàn ở các vị trí phức tạp: So với mô đun Hàn MIG/MAG cơ bản (MECW54166) vốn tập trung vào vị trí giáp mối bằng (1G) và hàn góc bằng phẳng (1F), giáo trình nâng cao mở rộng trực tiếp vào hai vị trí khó trong không gian là 2G (hàn ngang) và 3G (hàn đứng). Ở các vị trí này, lực trọng trường gây xu hướng chảy xệ kim loại lỏng, đòi hỏi việc chuẩn hóa các thông số: tầm với điện cực ($8 \div 14\text{ mm}$), góc nghiêng mỏ hàn ($80^\circ \div 90^\circ$), và kỹ thuật tạo vảy hàn dừng biên.
  2. Chuẩn hóa thông số công nghệ và dung sai: Mọi bước gia công đều có kích thước định lượng cụ thể: rãnh vát $30^\circ$, mép cùn $2 \div 2.5\text{ mm}$, khe hở $3\text{ mm}$, góc bù $3^\circ$, kích thước mối phủ ngang đạt chiều rộng $17 \pm 1\text{ mm}$, chiều cao đắp $2.5 \pm 0.5\text{ mm}$.
  3. Tích hợp các tiêu chuẩn an toàn công nghiệp đặc thù: Giáo trình dành riêng chương phụ lục để hướng dẫn an toàn khi làm việc trong bồn kín, kỹ thuật thông gió tính toán theo định mức $2000\text{ m}^3$ không khí cho $1\text{ kg}$ mỏ hàn tiêu thụ, kỹ thuật nối đất kép cho máy hàn lưu động, và quy tắc xử lý bồn bể chứa hóa chất/xăng dầu bằng phương pháp rửa dung dịch xút (sôđa) và hấp hơi trước khi thi công.
  4. Hệ thống tài liệu tham chiếu quốc tế: Cơ sở dữ liệu và cấu trúc biên soạn được đối chiếu với các tài liệu chuẩn mực gồm: ASME Section IX (Welding and Brazing Qualifications, 2007), AWS D1.1 (Structural Welding Code – Steel, 2008), Welding Science & Technology (American Welding Society, 2006), các giáo trình của Viện Hàn Quốc tế TWI (The Welding Institute), The Procedure Handbook of Arc Welding (Lincoln Electric Company) và các giáo trình chuyên ngành trong nước của các tác giả Ngô Lê Thông, Nguyễn Thúc Hà, Bùi Văn Hạnh.

Đối tượng sử dụng giáo trình (200-250 từ)

  • Sinh viên chuyên ngành: Tài liệu phục vụ trực tiếp cho sinh viên hệ Cao đẳng nghề Hàn thuộc nhóm ngành Cơ khí - Động lực. Để tiếp thu được nội dung, người học bắt buộc phải hoàn thành hoặc học song song các môn học cơ sở và chuyên môn cơ bản từ mã MECW52162 đến MECW52170, cụ thể gồm: Dung sai (MECM53001), Vật liệu cơ khí (MECM53002), Vẽ kỹ thuật 1 (MECM52003), Điện kỹ thuật cơ bản (ELEI53055), Chế tạo phôi hàn (MECW52162), Gá lắp kết cấu hàn (MECW52163), Hàn hồ quang tay cơ bản (MECW56164) và Hàn MIG/MAG cơ bản (MECW54166).
  • Giảng viên chuyên ngành: Làm tài liệu chuẩn để thiết kế giáo án tích hợp, xây dựng bảng tiêu chí đánh giá kỹ năng tay nghề (Rubrics), chuẩn bị hệ thống phôi liệu, thiết bị và tổ chức kiểm tra định kỳ, kết thúc môn.
  • Kỹ thuật viên và người tự học nâng cao: Sử dụng làm tài liệu tra cứu quy trình hàn thực nghiệm, thiết lập chế độ thông số dòng - áp khi gia công kết cấu ống, tấm trong các nhà xưởng cơ khí, hoặc phục vụ công tác bồi dưỡng thợ hàn chuẩn bị cho các kỳ thi sát hạch chứng chỉ quốc tế theo tiêu chuẩn AWS và ASME.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với ai?

Giáo trình được thiết kế chuyên biệt cho sinh viên hệ Cao đẳng nghề Hàn đã nắm vững kỹ thuật hàn cơ bản, đồng thời là tài liệu tham khảo kỹ thuật cho các kỹ thuật viên, thợ hàn cần nâng cao tay nghề để thi sát hạch chứng chỉ vị trí không gian 2G, 3G theo chuẩn sản xuất công nghiệp.

2. Cần kiến thức nền nào để học mô đun này?

Người học cần hoàn thành khối kiến thức cơ sở cơ khí gồm Vẽ kỹ thuật, Vật liệu cơ khí, Dung sai, các kỹ năng gia công phôi, gá lắp kết cấu và đặc biệt là kỹ năng vận hành thiết bị hàn bán tự động từ mô đun Hàn MIG/MAG cơ bản (MECW54166).

3. Điểm khác biệt của giáo trình so với giáo trình cấp độ cơ bản là gì?

Giáo trình chuyển trọng tâm từ vị trí hàn bằng (1G, 1F) sang kỹ thuật khống chế bể hàn lỏng ở vị trí ngang (2G) và đứng leo (3G); cung cấp chi tiết kỹ thuật điền đầy nhiều lớp (lót, đầy, phủ), kỹ thuật mài nối que đáy, cùng hệ thống hướng dẫn an toàn làm việc tại các công trình dầu khí và bồn chứa kín.

4. Làm sao để tự học và thực hành hiệu quả theo giáo trình?

Học viên cần chủ động đọc trước bản vẽ chi tiết và các thông số chế độ hàn trước khi vào xưởng; trong quá trình thực hành, cần tuân thủ nghiêm ngặt góc độ mỏ hàn ($80^\circ \div 90^\circ$), khoảng cách hồ quang ($2 \div 3\text{ mm}$), theo dõi lỗ thâm nhập hồ quang ở lớp lót và ghi chép các lỗi khuyết tật sau mỗi đường hàn để điều chỉnh thao tác.

5. Có tài liệu bổ trợ nào kèm theo giáo trình?

Giáo trình liên kết chặt chẽ với các tài liệu tham khảo chính thống gồm: Công nghệ hàn điện nóng chảy (Ngô Lê Thông), Giáo trình công nghệ hàn (Nguyễn Thúc Hà, Bùi Văn Hạnh), các tiêu chuẩn kỹ thuật quốc tế AWS D1.1, ASME Section IX, cẩm nang của Lincoln Electric và quy trình kiểm tra mối hàn của The Welding Institute (TWI).

Kết luận (150 từ)

Giáo trình Hàn MIG/MAG nâng cao (MECW63171) của Trường Cao đẳng Dầu khí chuẩn hóa toàn diện quy trình công nghệ hàn bán tự động trên thép carbon thấp ở hai vị trí không gian 2G và 3G. Tài liệu cung cấp đầy đủ thông số công nghệ, hướng dẫn thao tác dao động mỏ hàn, kiểm soát lỗ thâm nhập hồ quang, phân tích nguyên nhân - biện pháp khắc phục khuyết tật mối hàn và hệ thống hóa các biện pháp an toàn lao động đặc thù.

Trong chương trình đào tạo, mô đun này đóng vai trò bản lề giúp người học tích lũy kỹ năng để tiếp tục học tập các mô đun chuyên sâu tiếp theo như Hàn hồ quang dây lõi thuốc (FCAW) nâng cao (MECW63172), Hàn TIG nâng cao (MECW63173), Hàn ống (MECW66174), Lập quy trình hàn (MECW64075) và Kiểm tra đánh giá chất lượng mối hàn theo tiêu chuẩn quốc tế (MECW65076). Học viên có thể khai thác bổ sung các nguồn học liệu từ thư viện nhà trường và hệ thống tiêu chuẩn kỹ thuật chuyên ngành để hoàn thiện năng lực nghề nghiệp.
