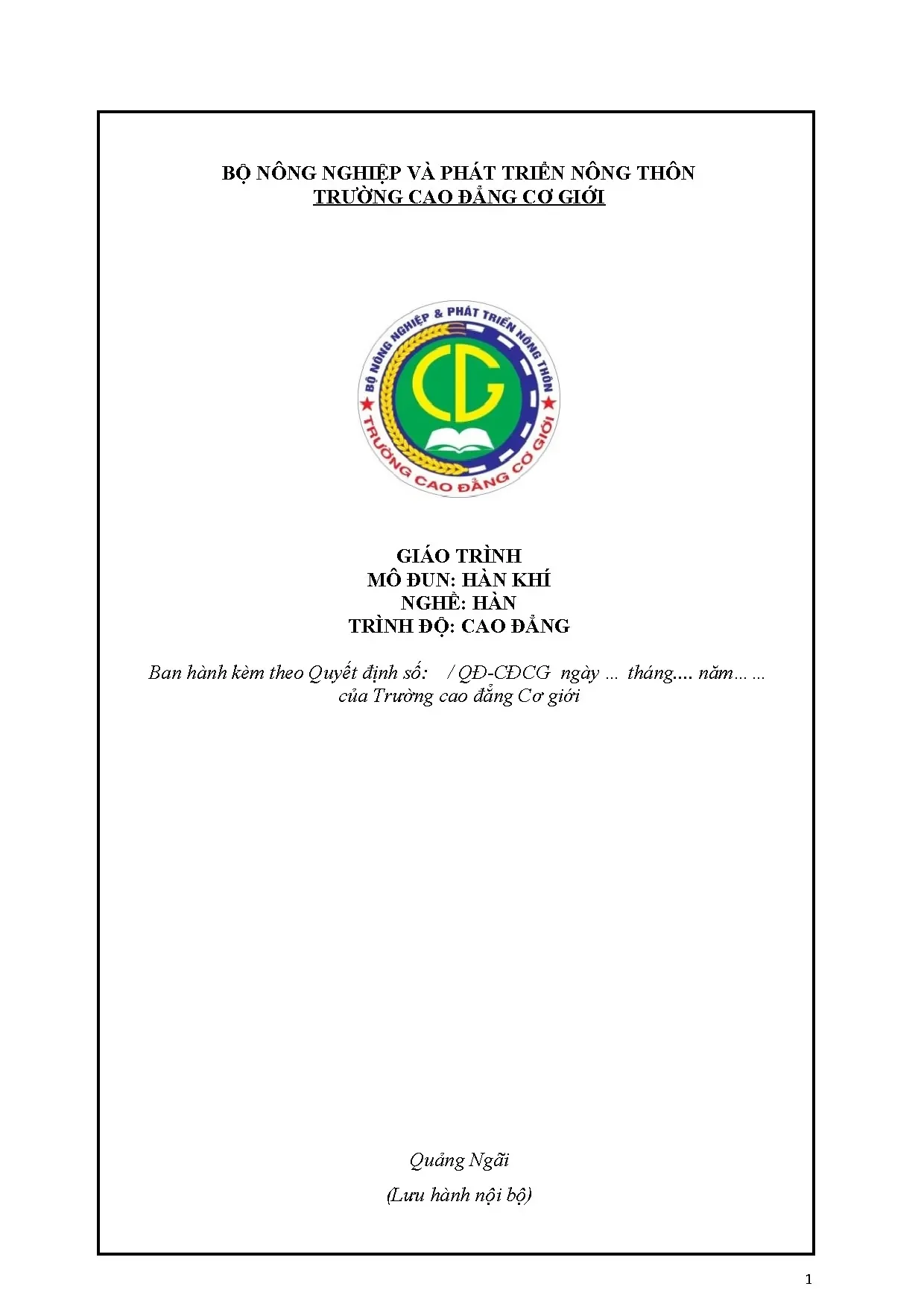

GIÁO TRÌNH MÔ ĐUN: HÀN KHÍ (MÃ MÔ ĐUN: MĐ22) – NGHỀ HÀN TRÌNH ĐỘ CAO ĐẲNG

Tổng quan về giáo trình (250-300 từ)

Giáo trình mô đun Hàn khí (Mã số: MĐ22) do Trường Cao đẳng Cơ giới Quảng Ngãi ban hành (Nguyễn Văn Chung chủ biên) là tài liệu học tập chuyên ngành bắt buộc thuộc chương trình đào tạo nghề Hàn ở trình độ Cao đẳng. Trong khung chương trình tổng thể gồm 128 tín chỉ (2.835 giờ đào tạo), mô đun MĐ22 có thời lượng 75 giờ (tương đương 4 tín chỉ), bao gồm 15 giờ lý thuyết, 52 giờ thực hành và 8 giờ kiểm tra. Về mặt tiến trình đào tạo, mô đun này được bố trí giảng dạy sau hoặc song song với các môn học cơ sở kỹ thuật (MH07 đến MH12) và các mô đun chuyên môn tiền đề (MĐ13 đến MĐ21).

Mục tiêu học tập của giáo trình được thiết kế theo ba nhóm chuẩn đầu ra rõ rệt:

  • Kiến thức (A1–A4): Học viên nhận biết đầy đủ các loại vật liệu (khí ô-xy, khí axêtylen, que hàn phụ, thuốc hàn), trình bày được cấu tạo và nguyên lý hoạt động của hệ thống thiết bị hàn khí, tính toán chế độ hàn phù hợp với chiều dày vật liệu và kết cấu mối ghép.
  • Kỹ năng (B1–B3): Vận hành chính xác bộ thiết bị hàn khí; thực hiện các thao tác hàn giáp mối, hàn góc, hàn gấp mép tấm mỏng, hàn đắp phục hồi và hàn vẩy đồng đảm bảo mối hàn không bị rỗ khí, không ngậm xỉ, độ biến dạng thấp và đủ lượng dư gia công.
  • Năng lực tự chủ và trách nhiệm (C1–C2): Rèn luyện tác phong công nghiệp, tuân thủ nghiêm ngặt các quy định an toàn lao động, an toàn phòng chống cháy nổ tại xưởng cơ khí.

Cấu trúc giáo trình tiếp cận theo mô hình tích hợp lý thuyết - thực hành, lấy kỹ năng thao tác trên thiết bị thực tế làm trung tâm với 6 bài học kỹ thuật chuyên biệt và 1 phần đánh giá kết thúc mô đun.

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương/chủ đề chính

Nội dung giáo trình phân bổ qua 6 bài học kỹ thuật theo tiến trình logic từ trang bị lý thuyết thiết bị đến kỹ thuật thực hành các dạng liên kết hàn:

  1. Bài 1: Vận hành, sử dụng thiết bị hàn khí (9 giờ: 5 LT, 4 TH): Giới thiệu bản chất quá trình hàn khí; tính chất hóa lý của khí ô-xy và khí cháy axêtylen ($C_2H_2$); cấu tạo và nguyên lý làm việc của bình sinh khí axêtylen (hệ KB, BB, máy AHB-1,25, ACB, kiểu ANHA-2); bình an toàn (bình bảo hiểm ướt và khô); chai chứa khí nén; van giảm áp; mỏ hàn khí kiểu hút ($\Gamma 2, \Gamma 3, \Gamma 4$) và kiểu đẳng áp ($\Gamma 1$); que hàn, thuốc hàn; 3 vùng ngọn lửa hàn khí và quy tắc an toàn cháy nổ.
  2. Bài 2: Mối hàn giáp mối (15 giờ: 2 LT, 12 TH, 1 KT): Kỹ thuật gá lắp, chọn chế độ ngọn lửa, kỹ thuật dịch chuyển mỏ hàn và que hàn phụ khi hàn giáp mối các tấm thép có vát mép hoặc không vát mép.
  3. Bài 3: Hàn gấp mép tấm mỏng (16 giờ: 2 LT, 13 TH, 1 KT): Kỹ thuật hàn biến dạng thấp đối với các chi tiết dạng tấm mỏng bằng phương pháp tận dụng mép gập làm kim loại điền đầy mà không cần dùng que hàn phụ.
  4. Bài 4: Hàn góc (10 giờ: 2 LT, 7 TH, 1 KT): Kỹ thuật phân bổ nguồn nhiệt ngọn lửa giữa hai thành vật liệu của liên kết chữ T và liên kết góc, kiểm soát vũng hàn tránh hiện tượng cháy chân và chảy xệ.
  5. Bài 5: Hàn đắp mặt trụ tròn (10 giờ: 2 LT, 8 TH): Kỹ thuật hàn đắp phục hồi kích thước hình học cho các chi tiết dạng trục tròn xoay, kiểm soát sự đồng đều lớp đắp và lượng dư gia công cắt gọt sau hàn.
  6. Bài 6: Hàn vẩy đồng bằng ngọn lửa hàn khí (11 giờ: 2 LT, 8 TH, 1 KT): Nguyên lý hàn vẩy, kỹ thuật sử dụng ngọn lửa hàn khí kết hợp que vẩy đồng và thuốc hàn gốc borat để nối ghép kim loại màu hoặc gắn mảnh hợp kim cứng.
  7. Kiểm tra kết thúc mô đun (4 giờ kiểm tra).

Kiến thức nền tảng được xây dựng

  • Cơ sở nhiệt học và hóa học phản ứng cháy: Phản ứng điều chế khí axêtylen từ đất đèn ($CaC_2 + 2H_2O \rightarrow C_2H_2 + Ca(OH)_2$); cơ chế tỏa nhiệt của ngọn lửa oxy - axêtylen đạt nhiệt độ cực đại $3.200^\circ\text{C}$ tại vùng hoàn nguyên ($C_2H_2 + O_2 = 2CO + H_2 + Q$).
  • Cơ chế thủy khí và bảo vệ áp suất: Nguyên lý ngăn chặn sóng nổ ngọn lửa tạt lại thông qua cột nước dâng trong bình an toàn kiểu hở/kín; nguyên lý màng cao su đàn hồi và van một chiều tự ngắt; nguyên lý giảm áp bằng màng đàn hồi và lò xo chịu lực; hiệu ứng Venturi tạo độ hút chân không ở buồng hòa trộn của mỏ hàn kiểu hút.
  • Luyện kim hàn khí và bảo vệ bể hàn: Cơ chế bảo vệ vũng chảy bằng thuốc hàn axít (axít bôric, borăc $Na_2B_4O_7$) đối với oxit bazơ ($CuO, FeO$) và thuốc hàn bazơ ($Na_2CO_3, K_2CO_3$) đối với oxit axít ($SiO_2$). Quy chuẩn ký hiệu mác dây hàn theo tiêu chuẩn $\Gamma\text{OCT 2246-70}$ ($CB-08, CB-08A, CB-10\Gamma A, CB-08\Gamma 2C$).

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Lắp đặt trạm hàn, kết nối bình khí nén hoặc máy sinh khí với van giảm áp, dây dẫn khí (dây oxy màu xanh, dây axêtylen màu đỏ) và mỏ hàn; mồi lửa theo trình tự chuẩn (mở oxy trước, axêtylen sau); điều chỉnh công suất ngọn lửa tương ứng số hiệu béc hàn từ 1 đến 12.
  • Kỹ năng phân tích (Analytical skills): Nhận diện trực quan 3 loại ngọn lửa hàn (ngọn lửa trung tính $O_2/C_2H_2 = 1,1 \div 1,2$; ngọn lửa oxy hóa $O_2/C_2H_2 > 1,2$; ngọn lửa cacbon hóa $O_2/C_2H_2 < 1,1$) để chỉ định đúng cho từng loại kim loại (thép carbon, gang, đồng thau); tính toán lượng khí oxy thực tế trong chai $V = V_{\text{bình}} \times P$ ($40,\text{dm}^3 \times 150,\text{bar} = 6,\text{m}^3$).
  • Kỹ năng thực hành nghề nghiệp (Practical competencies): Khống chế góc nghiêng mỏ hàn và que hàn; duy trì khoảng cách nhân ngọn lửa cách vũng hàn từ 1,5 đến 3 mm; thao tác sửa chữa chi tiết đúc bằng gang, hàn ống dẫn mỏng $<5,\text{mm}$ và xử lý triệt để hiện tượng cháy ngược đầu béc.

Phương pháp giảng dạy và học tập (300-350 từ)

Giáo trình áp dụng phương pháp tiếp cận sư phạm tích cực, kết hợp chặt chẽ giữa thuyết trình ngắn, mô phạm thao tác và rèn luyện kỹ năng thực hành tại xưởng:

  • Phương pháp đối với giảng viên: Trình chiếu sơ đồ nguyên lý (cấu tạo bình sinh khí, van giảm áp, buồng hòa trộn), thuyết trình kỹ thuật an toàn; thị phạm chuẩn hóa tư thế cầm mỏ hàn, góc nghiêng que hàn; phân chia nhóm nhỏ tại các cabin hàn và trực tiếp uốn nắn, sửa sai tại chỗ cho từng học viên.
  • Phương pháp đối với người học: Chủ động tự học, nghiên cứu tài liệu trước khi lên lớp; tham gia thảo luận nhóm (mỗi nhóm 2-3 người) để chuẩn bị bài tập gá lắp; ghi chép thông số công nghệ và thực hiện bài tập thực hành theo hướng dẫn.

Hệ thống đánh giá kết quả học tập tuân thủ Quy chế đào tạo Cao đẳng hệ chính quy ban hành kèm theo Thông tư số 09/2017/TT-BLĐTBXH ngày 13/3/2017 của Bộ Lao động – Thương binh và Xã hội:

  • Điểm quá trình (Trọng số 40%): Bao gồm điểm kiểm tra thường xuyên (hỏi miệng, vấn đáp sau 10 giờ đầu) và 3 bài kiểm tra định kỳ (kết hợp lý thuyết và thực hành sau mỗi 20 giờ).
  • Điểm thi kết thúc mô đun (Trọng số 60%): Thực hiện sau khi hoàn thành toàn bộ 75 giờ học, đánh giá tổng hợp cả lý thuyết chuyên môn và kỹ năng thực hành mối hàn.
  • Điều kiện dự thi: Học viên bắt buộc phải tham dự tối thiểu 70% tổng thời lượng mô đun; trường hợp vắng quá 30% thời lượng tích hợp phải đăng ký học lại mô đun. Thang điểm đánh giá là thang điểm 10, kết quả làm tròn đến một chữ số thập phân.

Điểm nổi bật và cập nhật (250-300 từ)

Nội dung giáo trình MĐ22 có tính thực tiễn cao nhờ việc số liệu hóa chính xác các thông số công nghệ và chuẩn hóa theo hệ thống tiêu chuẩn kỹ thuật:

  • Hệ thống tiêu chuẩn kỹ thuật viện dẫn rõ ràng: Giáo trình cập nhật và quy chuẩn các thiết bị theo hệ tiêu chuẩn kỹ thuật như bình sinh khí axêtylen theo $\text{OCT 5190-78}$, mỏ hàn axêtylen – oxy vạn năng theo tiêu chuẩn $\Gamma\text{OCT 1077-79E}$, phân loại dây hàn thép carbon và hợp kim theo $\Gamma\text{OCT 2246-70}$.
  • Thông số kỹ thuật chi tiết: Giáo trình cung cấp các bảng định mức cụ thể:
    • Bảng biến thiên áp suất axêtylen theo nhiệt độ: Xác định giới hạn áp suất an toàn từ $1,34,\text{MPa}$ (ở $-5^\circ\text{C}$) đến $3,0,\text{MPa}$ (ở $40^\circ\text{C}$).
    • Bảng tra thông số chế độ hàn: Quy định cụ thể cỡ béc hàn từ số 1 đến 12, đường kính lỗ phun từ $0,94$ đến $3,80,\text{mm}$, lưu lượng tiêu hao $O_2$ và $C_2H_2$ tương ứng với từng dải chiều dày kim loại từ $0,8,\text{mm}$ đến trên $25,\text{mm}$.
  • Phân định rõ phạm vi ứng dụng công nghệ: Xác định chính xác ranh giới hiệu quả kinh tế - kỹ thuật của hàn khí: tối ưu khi hàn các kết cấu thép mỏng $<5\div6,\text{mm}$, hàn ống đường kính nhỏ $<100,\text{mm}$, hàn sửa chữa phục hồi kết cấu đúc bằng gang, đồng thau và kỹ thuật tôi cứng bề mặt, hàn đắp hợp kim cứng.
  • Quy chuẩn an toàn chi tiết: Tích hợp đầy đủ các hướng dẫn vận hành thiết bị chịu áp lực, xử lý ngọn lửa tạt lại, tiêu chuẩn chống cháy nổ và kỹ thuật bảo quản đất đèn ($CaC_2$).

Đối tượng sử dụng giáo trình (200-250 từ)

Giáo trình mô đun Hàn khí phục vụ cho các nhóm đối tượng học tập và giảng dạy cụ thể:

  • Học sinh, sinh viên: Áp dụng cho đối tượng đào tạo trình độ Cao đẳng và Trung cấp nghề Hàn, ngành Công nghệ Kỹ thuật Cơ khí.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành hoặc tích lũy song song khối kiến thức cơ sở và kỹ năng bổ trợ gồm: Vẽ kỹ thuật cơ khí (MH07), Dung sai lắp ghép và đo lường kỹ thuật (MH08), Vật liệu cơ khí (MH09), Cơ kỹ thuật (MH10), Kỹ thuật an toàn và bảo hộ lao động (MH12), Chế tạo phôi hàn (MĐ18) và Gá lắp kết cấu hàn (MĐ19).
  • Giảng viên chuyên ngành: Sử dụng làm căn cứ chuẩn mực để xây dựng tiến trình bài giảng, thiết kế bài tập thực hành xưởng, lập phiếu hướng dẫn luyện tập và thiết lập barem chấm điểm thi kết thúc mô đun.
  • Kỹ thuật viên và công nhân cơ khí: Làm tài liệu tra cứu kỹ thuật về mác que hàn ($\Gamma\text{OCT 2246-70}$), cách pha chế thuốc hàn theo từng gốc oxit kim loại, và quy trình xử lý an toàn bình khí nén tại các phân xưởng sản xuất, bảo dưỡng cơ khí.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với ai?

Tài liệu được biên soạn chính thức cho học sinh, sinh viên trình độ Cao đẳng và Trung cấp nghề Hàn; đồng thời dùng làm tài liệu tham khảo cho giảng viên dạy nghề và kỹ thuật viên bảo trì cơ khí tại các nhà máy.

2. Cần kiến thức nền nào để học mô đun này?

Học viên cần nắm vững kiến thức cơ bản từ các môn: Vẽ kỹ thuật cơ khí (MH07), Vật liệu cơ khí (MH09), Kỹ thuật an toàn lao động (MH12), Chế tạo phôi hàn (MĐ18) và Gá lắp kết cấu hàn (MĐ19).

3. Điểm khác biệt của phương pháp hàn khí so với hàn hồ quang điện là gì?

Hàn khí sử dụng nhiệt phản ứng cháy giữa $O_2$ và $C_2H_2$ ($3.200^\circ\text{C}$), không phụ thuộc nguồn năng lượng điện, dễ dàng điều chỉnh tốc độ nung nóng và làm nguội vũng hàn. Phương pháp này tối ưu cho việc hàn tấm mỏng ($<5,\text{mm}$), hàn kim loại màu (đồng, nhôm), hàn sửa chữa gang và hàn vẩy hợp kim.

4. Làm sao để tự học và thực hành mô đun này hiệu quả?

Người học cần nghiên cứu lý thuyết thiết bị trước khi lên lớp, phân tích sơ đồ nguyên lý bình sinh khí và van giảm áp, tuân thủ nguyên tắc vận hành ngọn lửa (mở $O_2$ trước khi mở khí cháy; tắt khí cháy trước khi tắt $O_2$), và luyện tập đều đặn kỹ thuật dịch chuyển mỏ hàn theo nhóm 2-3 người tại xưởng.

5. Có tài liệu bổ trợ nào được tích hợp trong giáo trình?

Giáo trình tích hợp hệ thống bảng tra kỹ thuật chi tiết: bảng đặc tính máy sinh khí axêtylen (Bảng 1.1), bảng cơ cấu an toàn chống cháy ngược (Bảng 1.2), bảng áp suất axêtylen theo nhiệt độ (Bảng 1.3), thông số mỏ hàn $\Gamma\text{OCT 1077-79E}$ (Bảng 1.4), và bảng thành phần hóa học que hàn $\Gamma\text{OCT 2246-70}$ (Bảng 1.5, 1.6).

Kết luận (150 từ)

Giáo trình mô đun Hàn khí (MĐ22) của Trường Cao đẳng Cơ giới Quảng Ngãi cung cấp toàn diện hệ thống kiến thức từ cấu tạo thiết bị áp lực, cơ sở hóa nhiệt phản ứng cháy, nguyên lý luyện kim mối hàn đến kỹ thuật thao tác liên kết hàn thực tế. Lộ trình đào tạo được xây dựng khoa học qua 6 bài học: làm chủ thiết bị vận hành $\rightarrow$ hàn các kết cấu giáp mối, góc, gấp mép $\rightarrow$ hàn đắp trục tròn và hàn vẩy đồng $\rightarrow$ kiểm tra đánh giá chất lượng mối ghép. Kết hợp cùng hệ thống bảng tra định mức tiêu hao, tiêu chuẩn que hàn $\Gamma\text{OCT}$ và quy định an toàn nghiêm ngặt, tài liệu này đáp ứng đầy đủ yêu cầu đào tạo tay nghề thợ hàn bậc cao đẳng phục vụ công tác gia công, chế tạo và sửa chữa cơ khí công nghiệp.
