BÀI MÔ TẢ THƯ MỤC VÀ TỔNG QUAN NỘI DUNG GIÁO TRÌNH: HÀN KHÍ (MÃ MÔ ĐUN: MĐ19)

Tổng quan về giáo trình (250-300 từ)

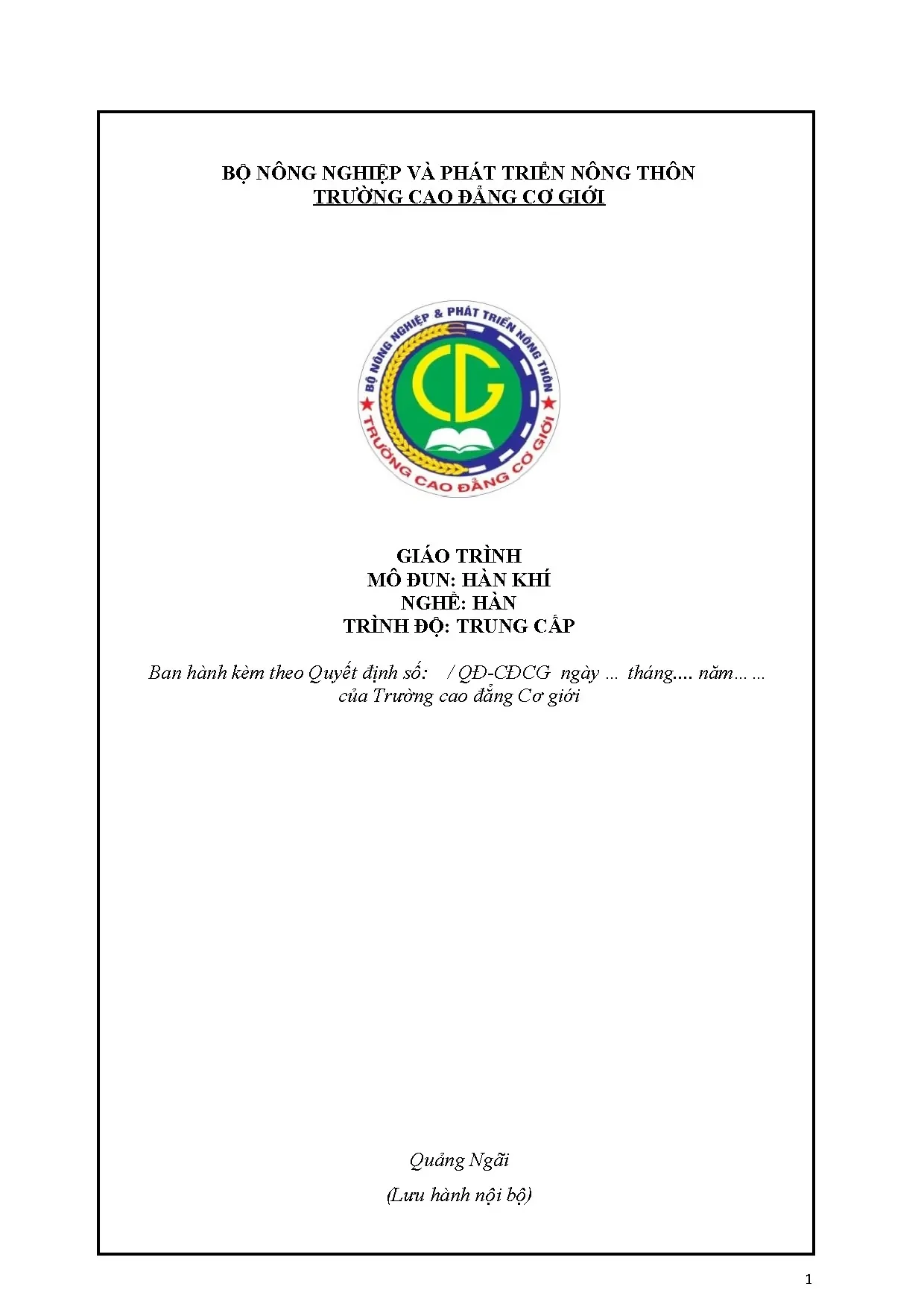

Giáo trình Mô đun: Hàn khí (Mã mô đun: MĐ19) là tài liệu đào tạo chuyên môn bắt buộc thuộc chương trình đào tạo nghề Hàn trình độ Trung cấp và Cao đẳng, do Trường Cao đẳng Cơ giới Quảng Ngãi (Bộ Nông nghiệp và Phát triển Nông thôn) biên soạn và ban hành lưu hành nội bộ, với kỹ sư Nguyễn Văn Chung đảm nhiệm vai trò Chủ biên. Trong cấu trúc chương trình khung nghề Hàn gồm 83 tín chỉ với tổng thời lượng 1.905 giờ, mô đun MĐ19 có thời lượng 60 giờ (tương ứng 2 tín chỉ), bao gồm 15 giờ lý thuyết, 41 giờ thực hành và 4 giờ kiểm tra đánh giá. Mô đun được bố trí giảng dạy song song hoặc nối tiếp sau khối kiến thức cơ sở (MH07 đến MH12) và các mô đun chuyên ngành cơ bản (MĐ13 đến MĐ18).

                      SƠ ĐỒ TIẾN TRÌNH ĐÀO TẠO MÔ ĐUN MĐ19

Mục tiêu học tập của giáo trình tập trung vào ba chuẩn đầu ra chính:

  • Chuẩn kiến thức (A1): Nhận biết và phân loại các loại vật tư (khí ô-xy kỹ thuật, khí cháy $C_2H_2$, que hàn phụ, thuốc hàn); nắm vững cấu tạo, nguyên lý làm việc của trang thiết bị hàn khí; tính toán chế độ hàn và lựa chọn phương pháp hàn phù hợp với chiều dày phôi và kiểu liên kết.
  • Chuẩn kỹ năng (B1): Vận hành thiết bị, điều chỉnh ngọn lửa và thực hiện các mối hàn giáp mối, hàn góc, hàn gấp mép tấm mỏng, hàn đắp mặt trụ tròn và hàn vẩy đồng bảo đảm không ngậm xỉ, không rỗ khí, ít biến dạng hình học và đủ lượng dư gia công; tuân thủ quy chuẩn an toàn phòng chống cháy nổ.
  • Chuẩn năng lực tự chủ và trách nhiệm (C1): Rèn luyện tác phong công nghiệp, an toàn lao động và giữ gìn vệ sinh xưởng cơ khí.

Giáo trình được tiếp cận theo phương pháp mô-đun hóa tích hợp lý thuyết công nghệ hàn với hệ thống 6 bài thực hành kỹ năng thao tác. Điểm đặc sắc của tài liệu là cung cấp đầy đủ các thông số kỹ thuật của thiết bị điều chế khí theo tiêu chuẩn quốc tế, bảng quy chuẩn thành phần que hàn, bép hàn và các chỉ dẫn cụ thể về biện pháp ngăn ngừa sự cố cháy nổ trong quá trình hàn cắt kim loại.

Nội dung kiến thức cốt lõi (500-600 từ)

                            CẤU TRÚC NỘI DUNG MÔ ĐUN MĐ19

Các chương/chủ đề chính

Nội dung mô đun được phân bổ qua 6 bài học chuyên biệt với trình tự từ cơ sở thiết bị đến kỹ thuật thao tác liên kết phức tạp:

  1. Bài 1: Vận hành, sử dụng thiết bị hàn khí (9 giờ - 5 LT, 4 TH): Khái quát thực chất quá trình hàn khí; cung cấp kiến thức về ô-xy kỹ thuật ($98,5 \div 99,5%$ $O_2$), tính chất vật lý hóa học của khí Axêtylen ($C_2H_2$); phân tích cấu tạo và nguyên lý của bình sinh khí axêtylen kiểu KB, BB, AHB-1,25, ACB, ANHA-2; cấu tạo bình an toàn ướt/khô; van giảm áp; mỏ hàn kiểu hút và đẳng áp (tiêu chuẩn $\text{GOST } 1077\text{-}79\text{E}$); dây dẫn khí; thuốc hàn và que hàn phụ (tiêu chuẩn $\text{GOST } 2246\text{-}70$); phân loại 3 loại ngọn lửa hàn và quy tắc an toàn bình khí nén.
  2. Bài 2: Mối hàn giáp mối (11 giờ - 2 LT, 8 TH, 1 KT): Kỹ thuật chuẩn bị phôi hàn giáp mối, tính toán chế độ hàn theo chiều dày kim loại tấm, góc nghiêng mỏ hàn và que hàn phụ.
  3. Bài 3: Hàn gấp mép tấm mỏng (10 giờ - 2 LT, 7 TH, 1 KT): Kỹ thuật hàn biến dạng mép tấm mỏng không sử dụng kim loại phụ, kiểm soát nguồn nhiệt tránh thủng phôi.
  4. Bài 4: Hàn góc (10 giờ - 2 LT, 7 TH, 1 KT): Kỹ thuật định vị, gá đặt và thực hiện liên kết góc chữ T, góc ngoài trên kim loại tấm.
  5. Bài 5: Hàn đắp mặt trụ tròn (10 giờ - 2 LT, 8 TH): Công nghệ hàn đắp phục hồi bề mặt chi tiết dạng trục tròn, tính toán lượng dư gia công cơ khí và kiểm soát sự quá nhiệt.
  6. Bài 6: Hàn vẩy đồng bằng ngọn lửa hàn khí (10 giờ - 2 LT, 7 TH, 1 KT): Kỹ thuật làm sạch bề mặt, sử dụng thuốc hàn hòa tan ôxít và điều khiển kim loại vẩy đồng điền đầy liên kết dị chủng và gang.

Kiến thức nền tảng được xây dựng

Giáo trình thiết lập hệ thống lý thuyết dựa trên các nguyên lý hóa lý và cơ khí:

  • Nhiệt động học phản ứng cháy: Phản ứng nung chảy bằng khí Axêtylen và Ô-xy đạt nhiệt độ ngọn lửa $3.200^\circ\text{C}$ qua 2 giai đoạn: $$\text{Giai đoạn 1 (vùng hoàn nguyên): } C_2H_2 + O_2 = 2CO + H_2 + Q\uparrow$$ $$\text{Giai đoạn 2 (vùng cháy hoàn toàn): } 2CO + H_2 + 1,5O_{2(kk)} = 2CO_2 + H_2O + Q\uparrow$$
  • Hóa học điều chế và an toàn khí: Phản ứng điều chế đất đèn: $$CaO + 3C \xrightarrow{1900 \div 2300^\circ\text{C}} CaC_2 + CO\uparrow$$ Phân hủy đất đèn: $$CaC_2 + 2H_2O = C_2H_2 + Ca(OH)_2 + Q$$ Quy chuẩn hòa tan Axêtylen trong Axêtôn (1 kg axêtôn hòa tan 28 kg $C_2H_2$ ở $20^\circ\text{C}$, áp suất 1 atm) chứa trong khối xốp than hoạt tính ($290 \div 320\text{ g/dm}^3$) để triệt tiêu nguy cơ nổ ở áp suất cao ($2,5 \div 3,0\text{ MPa}$).
  • Cơ sở phân loại ngọn lửa hàn:
    • Ngọn lửa trung tính ($\text{tỉ lệ } O_2/C_2H_2 = 1,1 \div 1,2$) dùng cho thép carbon;
    • Ngọn lửa ôxy hóa ($\text{tỉ lệ } O_2/C_2H_2 > 1,2$) dùng hàn đồng thau;
    • Ngọn lửa cacbon hóa ($\text{tỉ lệ } O_2/C_2H_2 < 1,1$) dùng hàn gang, thép gió.
  • Hệ thống phân loại kỹ thuật: Tiêu chuẩn bình sinh khí $\text{OCT } 5190\text{-}78$, tiêu chuẩn que hàn $\text{GOST } 2246\text{-}70$ ($\text{CB-08}$, $\text{CB-08A}$, $\text{CB-08}\Gamma\text{2C}$, $\text{CB-12}\Gamma\text{C}$), tiêu chuẩn bép hàn mỏ $\Gamma1, \Gamma2, \Gamma3, \Gamma4$.
                 CẤU TRÚC 3 VÙNG CỦA NGỌN LỬA HÀN TRUNG TÍNH

Kỹ năng phát triển

Người học được rèn luyện các kỹ năng kỹ thuật và thao tác thực hành:

  • Kỹ năng kỹ thuật: Kiểm tra độ kín bình chứa và đường ống; lắp đặt cụm van giảm áp Ô-xy (áp suất vào 150 bar, ra $3 \div 4\text{ bar}$) và van Axêtylen ($0,1 \div 1,5\text{ bar}$); thao tác mồi lửa, điều chỉnh công suất và hình dạng ngọn lửa; chọn góc nghiêng mỏ hàn theo chiều dày phôi ($< 5\text{ mm}$).
  • Kỹ năng phân tích: Tính toán lưu lượng tiêu hao khí $O_2$ và $C_2H_2$ ($0,113 \div 2,690\text{ m}^3/\text{h}$); xác định đường kính que hàn phụ ($1,6 \div >6,4\text{ mm}$) tương ứng với chiều dày vật liệu ($0,8 \div >25\text{ mm}$); nhận diện bản chất hiện tượng cháy ngược (ngọn lửa tạt lại) do vận tốc phụt khí nhỏ hơn vận tốc cháy hoặc do bép hàn quá nóng.
  • Kỹ năng ứng dụng: Khử ôxít kim loại bằng thuốc hàn axít (Borax, axít boric) hoặc bazơ ($\text{Na}_2\text{CO}_3, \text{K}_2\text{CO}_3$); gia công mối hàn đạt chuẩn cơ tính, bề mặt phẳng đều, không khuyết tật nứt, rỗ khí, lẫn xỉ.

Phương pháp giảng dạy và học tập (300-350 từ)

Giáo trình quy định mô hình sư phạm tích hợp lý thuyết và thực hành, lấy người học làm trung tâm:

                  TIẾN TRÌNH SƯ PHẠM DẠY HỌC TÍCH HỢP
  • Tiếp cận sư phạm: Giảng viên áp dụng phương pháp dạy học tích cực (trình chiếu máy chiếu projector, diễn giảng ngắn gọn, nêu vấn đề, hướng dẫn đọc tài liệu kỹ thuật). Trong phần thực hành, giảng viên trực tiếp thao tác mẫu, phân tích các điểm thao tác then chốt và sửa sai trực tiếp tại vị trí luyện tập của học viên.
  • Tổ chức bài tập và thảo luận: Người học được chia thành các nhóm nhỏ từ 2 đến 3 người. Mỗi nhóm nhận chủ đề thảo luận về quy trình công nghệ, chuẩn bị phôi mẫu, phân công nhiệm vụ, ghi chép nhật ký thực hành và hoàn thành báo cáo kết quả.
  • Hệ thống bài tập thực hành: Bao gồm quy trình 4 bước lắp đặt van giảm áp vào chai khí nén (thổi sạch bụi cửa xả, kiểm tra gioăng, lắp van an toàn chúc xuống, siết đai ốc gá kẹp nghiêng $45^\circ$) và 5 bài tập hàn liên kết thực tế trên phôi thép tấm mỏng, trục trụ tròn và phôi kim loại màu/gang.
  • Quy chế đánh giá: Áp dụng theo Thông tư số 09/2017/TT-BLĐTBXH ngày 13/3/2017 của Bộ Lao động – Thương binh và Xã hội. Thang điểm đánh giá từ 0 đến 10, làm tròn một chữ số thập phân, cấu thành từ hai phần:
    • Điểm quá trình (trọng số 40%): Gồm 1 bài kiểm tra thường xuyên (vấn đáp/thao tác sau 10 giờ) và 3 bài kiểm tra định kỳ (tự luận/trắc nghiệm/thực hành sau 30 giờ).
    • Điểm thi kết thúc môn học (trọng số 60%): Bài thi thực hành kỹ năng trực tiếp sau 60 giờ học.
  • Quy định tự học: Học viên phải hoàn thành việc đọc giáo trình trước khi đến lớp, thực hiện đầy đủ bài tập nhóm, tham gia tối thiểu 70% tổng thời lượng tích hợp trên lớp (nếu vắng trên 30% tổng số giờ bắt buộc phải học lại toàn bộ mô đun).

Điểm nổi bật và cập nhật (250-300 từ)

Nội dung giáo trình phản ánh các yêu cầu công nghệ và thiết bị cơ khí theo các quy chuẩn hiện hành:

  • Hệ thống hóa thiết bị sinh khí và an toàn áp lực: Giáo trình tích hợp bảng đặc tính kỹ thuật chuẩn của các dòng máy sinh khí axêtylen thông dụng ($\Gamma\text{HB-1,25}$, $\text{AHB-1,25-73}$, $\text{ACM-1,25-3}$, $\text{ACM-1-66}$, $\text{ACB-1,25}$, $\Gamma\text{BP-1,25M}$, $\text{AMB-1,25}$, $\text{ANHA-2}$) với đầy đủ thông số năng suất ($1,25\text{ m}^3/\text{h}$), áp suất làm việc ($0,01 \div 1,5\text{ bar}$) và kích thước hạt cacbua canxi ($2 \times 80\text{ mm}$).
  • Quy chuẩn mã hiệu que hàn và bép hàn: Dẫn chiếu chi tiết hệ thống tiêu chuẩn que hàn $\text{GOST } 2246\text{-}70$ cho thép carbon thấp và hợp kim, quy định rõ ý nghĩa các ký tự nguyên tố hợp kim hóa ($\text{Б}$-Niobi, $\text{B}$-Vonfram, $\Gamma$-Mangan, $\text{Д}$-Đồng, $\text{M}$-Môlipđen, $\text{H}$-Niken, $\text{C}$-Silic, $\text{Ф}$-Vanađi, $\text{X}$-Crôm, $\text{Ю}$-Nhôm) và cấp độ sạch tạp chất lưu huỳnh, phốt pho (ký hiệu $\text{A}$ và $\text{AA}$).
  • Bảng thông số chế độ công nghệ hàn khí: Cung cấp bảng dữ liệu tương quan giữa số hiệu mỏ hàn ($\text{No. 1}$ đến $\text{No. 12}$), đường kính lỗ đầu mỏ hàn ($0,94 \div 3,80\text{ mm}$), chiều dày phôi ($0,8 \div >25\text{ mm}$), chiều dài ngọn lửa ($5 \div 24\text{ mm}$), đường kính dây hàn phụ ($1,6 \div >6,4\text{ mm}$) và mức tiêu hao khí thực tế.
  • Gắn liền thực tế sửa chữa cơ khí: Hướng dẫn các giải pháp thực tiễn như công nghệ hàn đắp phục hồi chi tiết máy bị mòn, kỹ thuật hàn vẩy đồng phục hồi chi tiết đúc bằng gang, hàn ghép nối đường ống dẫn đường kính nhỏ ($<100\text{ mm}$) và hàn tấm mỏng dưới 5 mm không biến dạng.

Đối tượng sử dụng giáo trình (200-250 từ)

                            ĐỐI TƯỢNG SỬ DỤNG GIÁO TRÌNH
  • Học sinh, sinh viên đào tạo chính quy: Áp dụng trực tiếp cho học sinh trình độ Trung cấp và sinh viên trình độ Cao đẳng nghề Hàn thuộc hệ thống giáo dục nghề nghiệp.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành hoặc học song song các môn học cơ sở:
    • MH07 (Vẽ kỹ thuật cơ khí), MH08 (Dung sai lắp ghép và đo lường kỹ thuật), MH09 (Vật liệu cơ khí), MH10 (Cơ kỹ thuật), MH11 (Kỹ thuật điện – Điện tử công nghiệp), MH12 (Kỹ thuật an toàn và bảo hộ lao động);
    • Và các mô đun chuyên ngành: MĐ13 (Quy trình hàn), MĐ14 (Kiểm tra và đánh giá chất lượng mối hàn theo tiêu chuẩn quốc tế), MĐ15 (Chế tạo phôi hàn), MĐ16 (Gá lắp kết cấu hàn), MĐ17 (Hàn hồ quang tay cơ bản), MĐ18 (Hàn hồ quang tay nâng cao).
  • Giảng viên chuyên ngành: Dùng làm căn cứ xây dựng giáo án bài giảng tích hợp lý thuyết - thực hành, tổ chức kiểm tra đánh giá định kỳ và bố trí thiết bị xưởng thực hành theo quy chuẩn an toàn.
  • Kỹ thuật viên xưởng cơ khí và người tự học: Dùng làm tài liệu tra cứu các thông số kỹ thuật, bảng thành phần que hàn, quy trình vận hành bình sinh khí và các nguyên tắc bảo dưỡng van giảm áp, mỏ hàn khí.

Câu hỏi thường gặp (250-300 từ)

Kết luận (150 từ)

Giáo trình Mô đun: Hàn khí (MĐ19) cung cấp hệ thống kiến thức kỹ thuật hoàn chỉnh về nguyên lý sinh khí, thiết bị áp lực, cấu trúc ngọn lửa hàn và kỹ năng thực hành hàn các dạng liên kết cơ bản trên kim loại mỏng, gang và kim loại màu. Sau khi hoàn thành mô đun này, người học tiếp tục lộ trình học tập chuyên sâu qua các mô đun công nghệ hàn hiện đại tiếp theo trong chương trình khung, bao gồm: MĐ20 (Hàn MIG/MAG cơ bản), MĐ21 (Hàn TIG cơ bản), MĐ22 (Hàn ống), MĐ23 (Hàn hồ quang dây lõi thuốc FCAW cơ bản) và MĐ24 (Thực tập sản xuất tại doanh nghiệp). Người học có thể tham khảo thêm danh mục tài liệu kỹ thuật chuyên ngành hàn được trích dẫn tại trang 139 của giáo trình để mở rộng kiến thức công nghệ chế tạo phôi và kết cấu cơ khí.

Bảng tóm tắt thông số kỹ thuật chính trích xuất từ giáo trình

Thông số / Hạng mục Dữ liệu quy chuẩn theo giáo trình
Mã mô đun & Số tín chỉ MĐ19 – 02 tín chỉ (Thời lượng 60 giờ: 15 LT / 41 TH / 4 KT)
Nhiệt độ ngọn lửa $C_2H_2 + O_2$ Đạt cực đại $3.200^\circ\text{C}$ tại vùng hoàn nguyên (vùng II)
Tỷ lệ ngọn lửa trung tính $O_2 / C_2H_2 = 1,1 \div 1,2$ (dùng cho thép carbon)
Áp suất nạp bình khí Ô-xy Áp suất làm việc $15\text{ MPa}$ ($150\text{ at}$), dung tích $40\text{ dm}^3$, áp suất thử $22,5\text{ MPa}$
Dung môi hòa tan khí Axêtylen Axêtôn ($\text{CH}_3\text{COCH}_3$), khối lượng thấm $225 \div 300\text{ g/dm}^3$ trong khối xốp than hoạt tính
Tiêu chuẩn thiết bị viện dẫn $\text{OCT } 5190\text{-}78$ (Bình sinh khí), $\text{GOST } 1077\text{-}79\text{E}$ (Mỏ hàn), $\text{GOST } 2246\text{-}70$ (Que hàn)
Quy chế đào tạo & đánh giá Thông tư số 09/2017/TT-BLĐTBXH (40% kiểm tra quá trình, 60% thi kết thúc)
